Тема лекции: Технология производства земляных работ скреперами

Рассматриваемые вопросы: 1. Общие положения; 2. Общие сведения о скреперах; 3. Производительность скрепера; 4. Производство земляных работ скреперами.

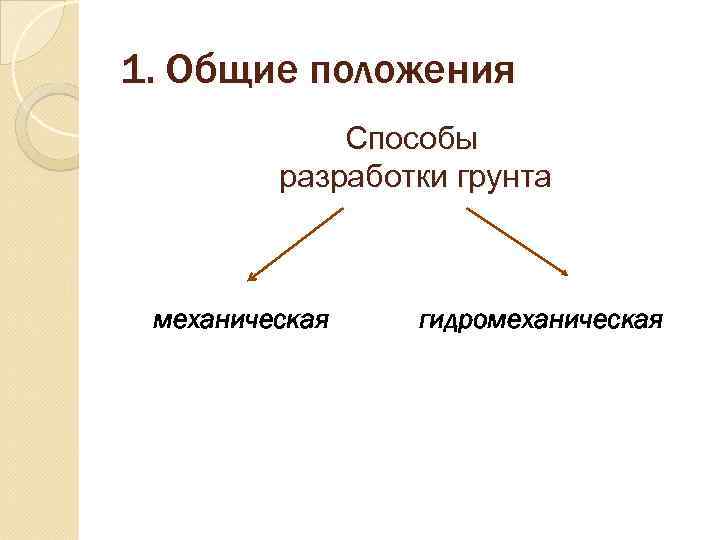

1. Общие положения Способы разработки грунта механическая гидромеханическая

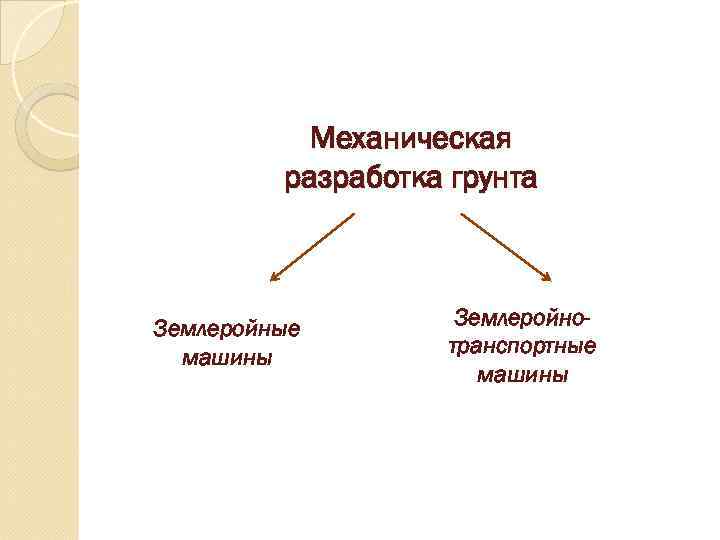

Механическая разработка грунта Землеройные Землеройно- машины транспортные машины

Классификация землеройных машин

Классификация землеройно-транспортных машин

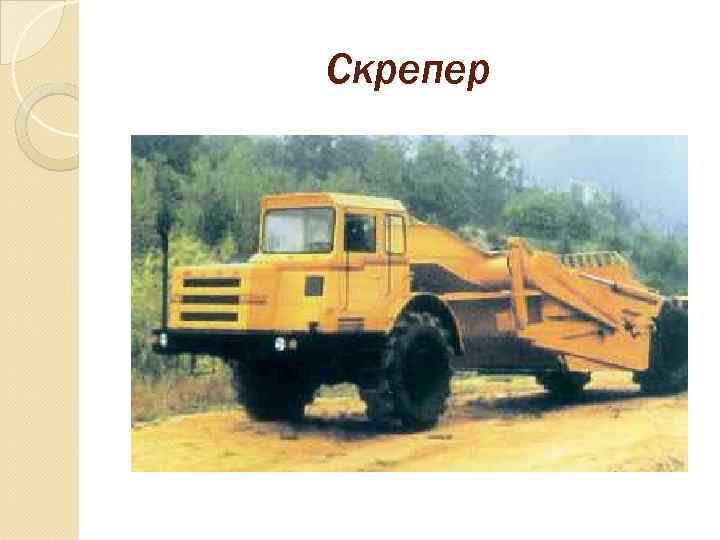

Скрепер

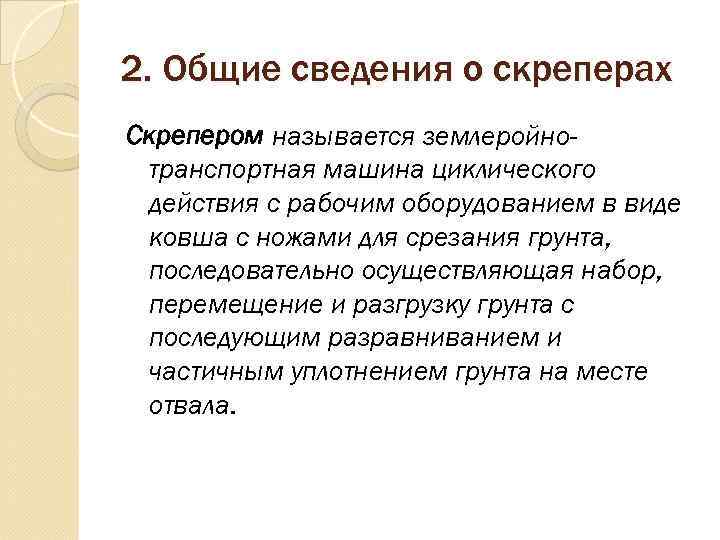

2. Общие сведения о скреперах Скрепером называется землеройно- транспортная машина циклического действия с рабочим оборудованием в виде ковша с ножами для срезания грунта, последовательно осуществляющая набор, перемещение и разгрузку грунта с последующим разравниванием и частичным уплотнением грунта на месте отвала.

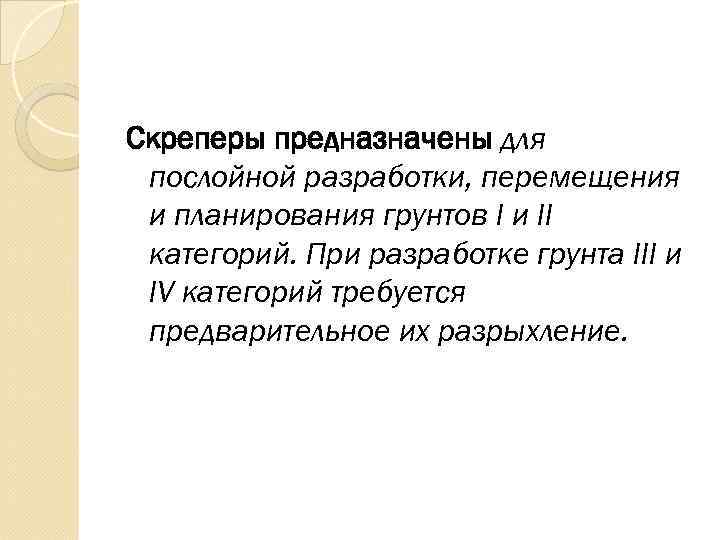

Скреперы предназначены для послойной разработки, перемещения и планирования грунтов I и II категорий. При разработке грунта III и IV категорий требуется предварительное их разрыхление.

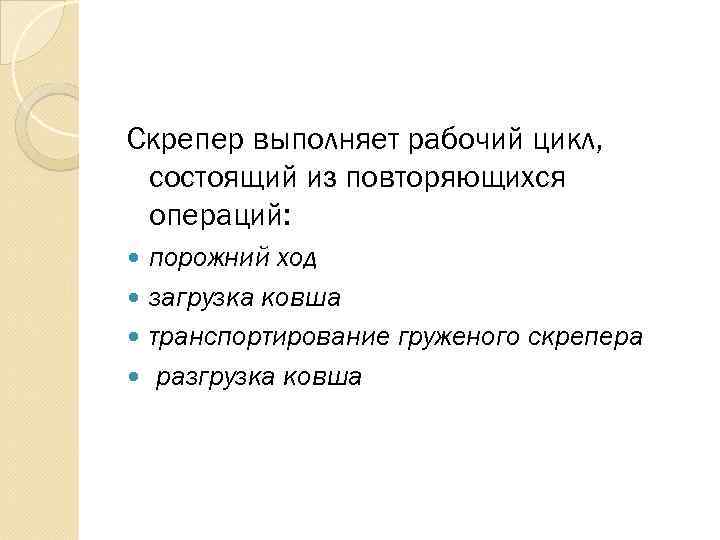

Скрепер выполняет рабочий цикл, состоящий из повторяющихся операций: порожний ход загрузка ковша транспортирование груженого скрепера разгрузка ковша

Последовательность работы скрепера

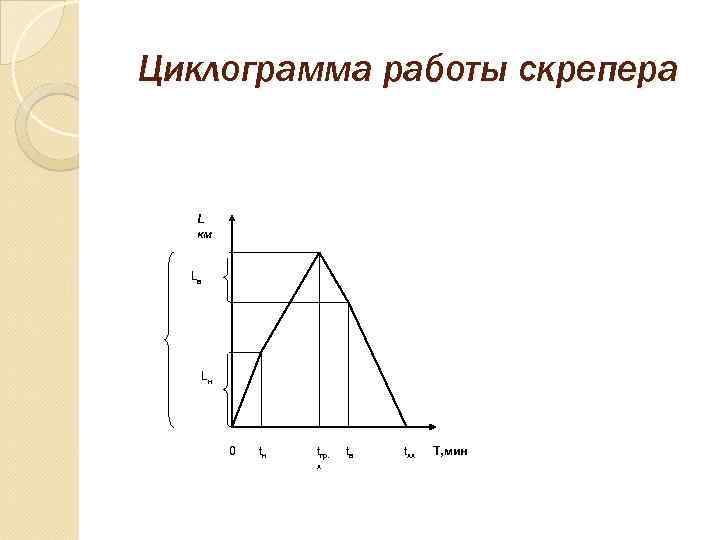

Циклограмма работы скрепера L км Lв Lн 0 tн tгр. tв tхх Т, мин х

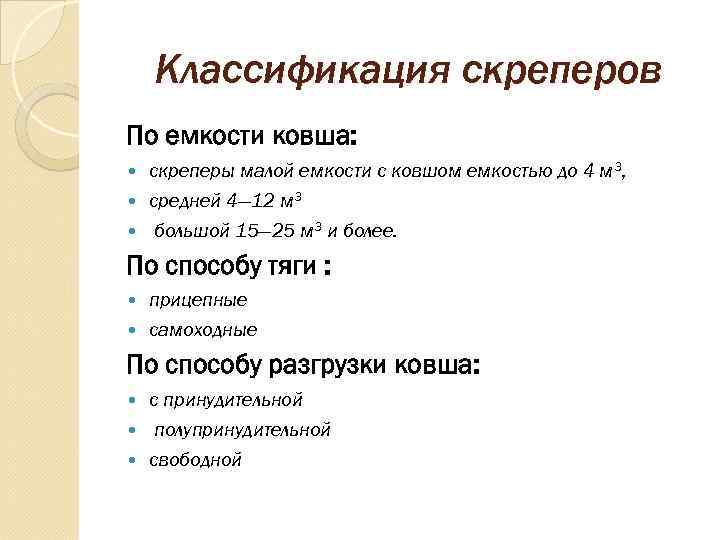

Классификация скреперов По емкости ковша: скреперы малой емкости с ковшом емкостью до 4 м 3, средней 4— 12 м 3 большой 15— 25 м 3 и более. По способу тяги : прицепные самоходные По способу разгрузки ковша: с принудительной полупринудительной свободной

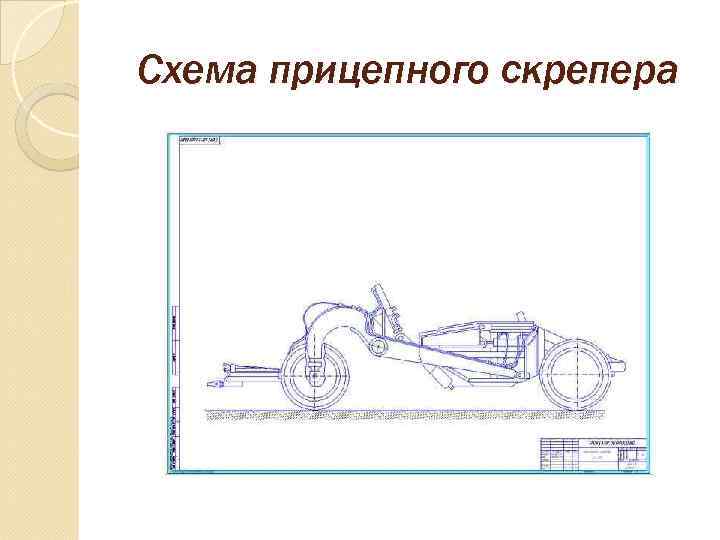

Схема прицепного скрепера

Схема самоходного скрепера 1 – тягач, 2 – хобот, 3 – гидроцилиндр подъёма и опускания ковша, 4 – ковш, 5 – задняя стенка ковша, 6 – гидроцилиндр управления заслонкой, 7 – буфер для толкача, 8 - заслонка

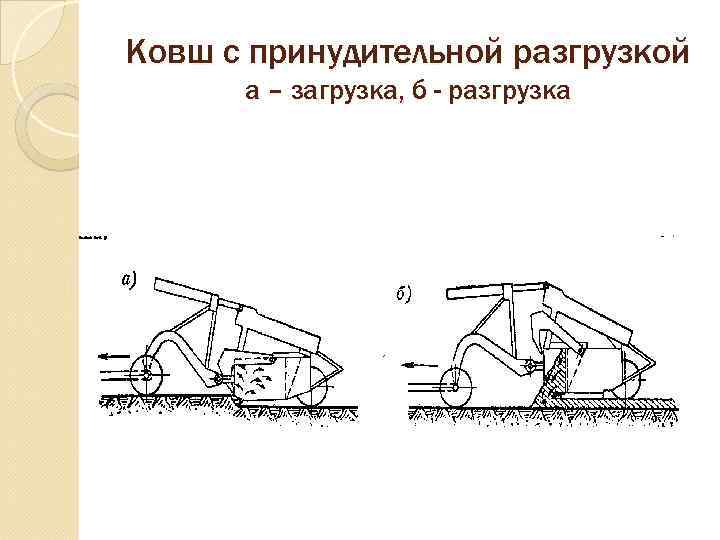

Ковш с принудительной разгрузкой а – загрузка, б - разгрузка

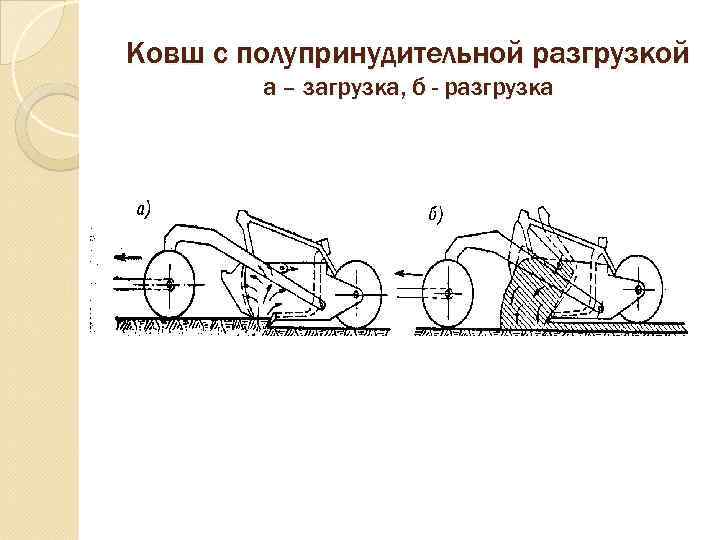

Ковш с полупринудительной разгрузкой а – загрузка, б - разгрузка

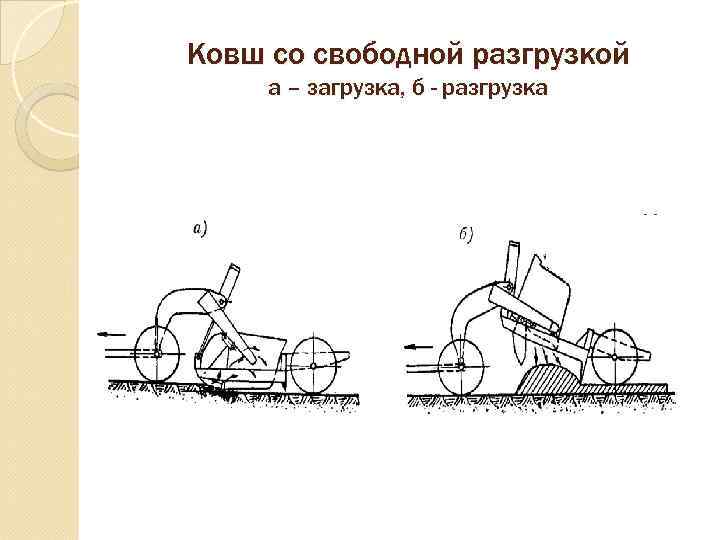

Ковш со свободной разгрузкой а – загрузка, б - разгрузка

3. Производительность скрепера q – ёмкость ковша скрепера; k н - коэффициент наполнения ковша; k р - коэффициент разрыхления грунта; k в - коэффициент использования машины по времени; Тц – время цикла работы скрепера.

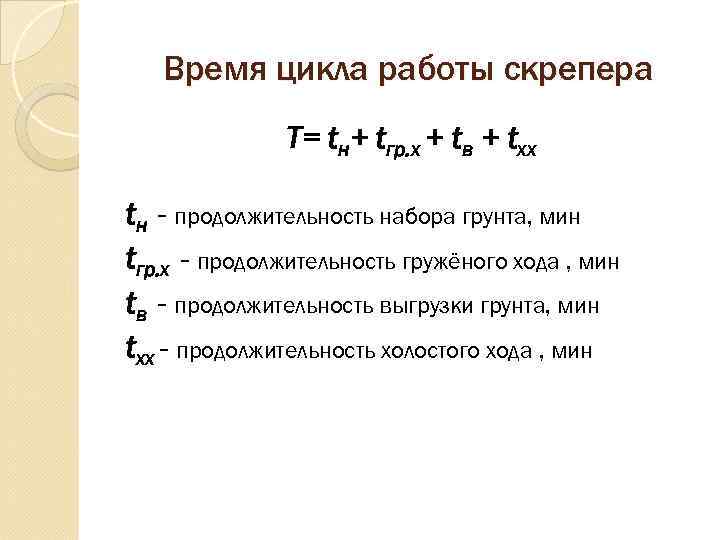

Время цикла работы скрепера T= tн+ tгр. х + tв + tхх tн - продолжительность набора грунта, мин tгр. х - продолжительность гружёного хода , мин tв - продолжительность выгрузки грунта, мин tхх - продолжительность холостого хода , мин

Формулы для расчёта продолжительности времени цикла работы скрепера Vн – скорость движения скрепера в момент наполнения ковша; lн – длина участка набора; L – дальность возки грунта; В – ширина ножа скрепера, hрез – глубина рез. , hв– высота выгр. , Vгр. х – скорость движения гружёного скрепера; Vв – скорость движения скрепера в момент выгрузки ковша; Vхх – скорость движения порожнего скрепера.

Коэффициент разрыхления грунта

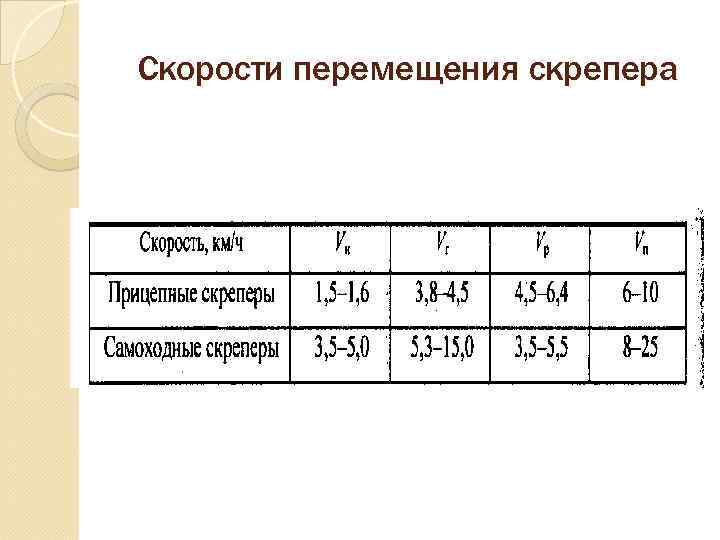

Скорости перемещения скрепера

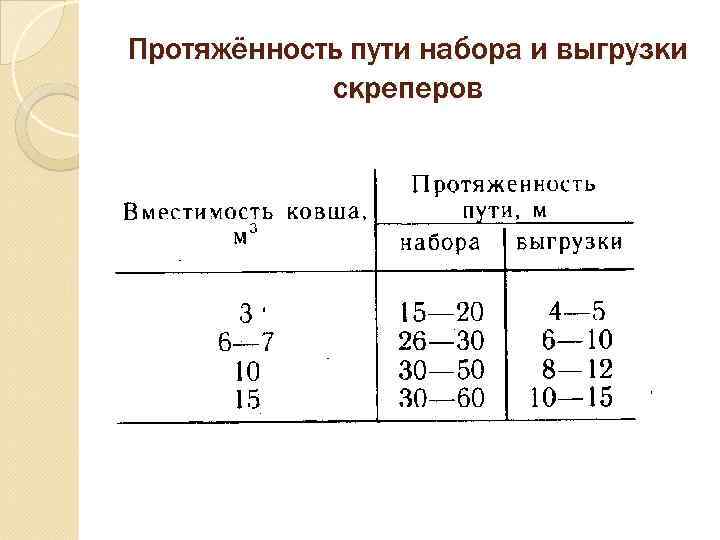

Протяжённость пути набора и выгрузки скреперов

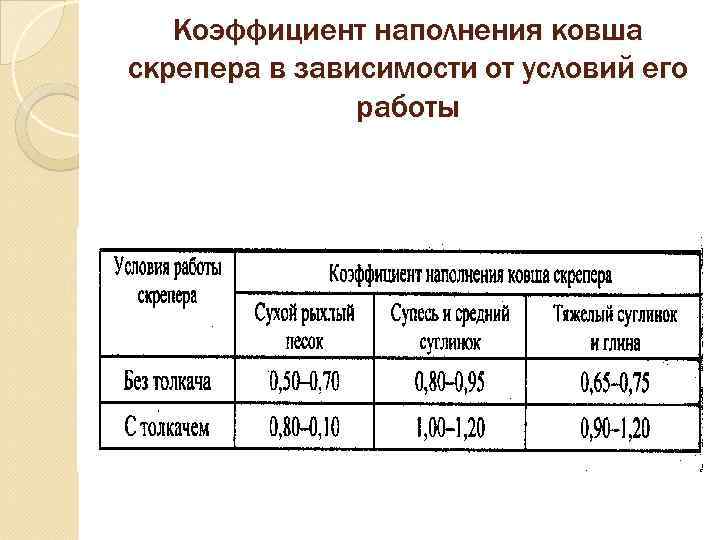

Коэффициент наполнения ковша скрепера в зависимости от условий его работы

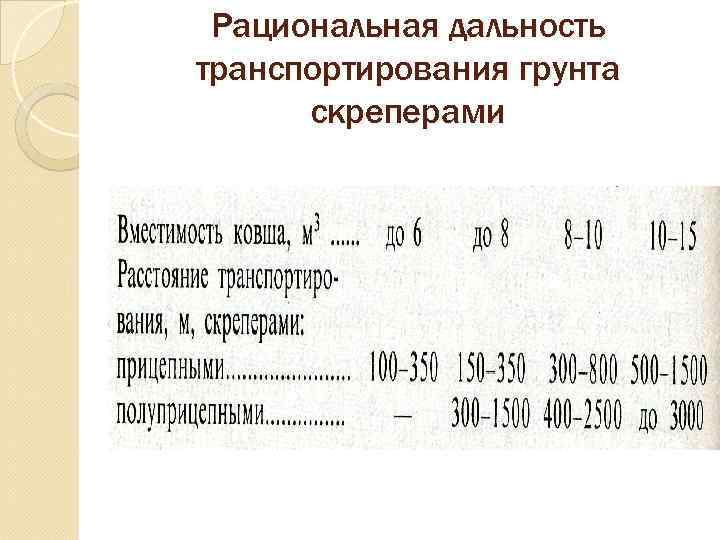

Рациональная дальность транспортирования грунта скреперами

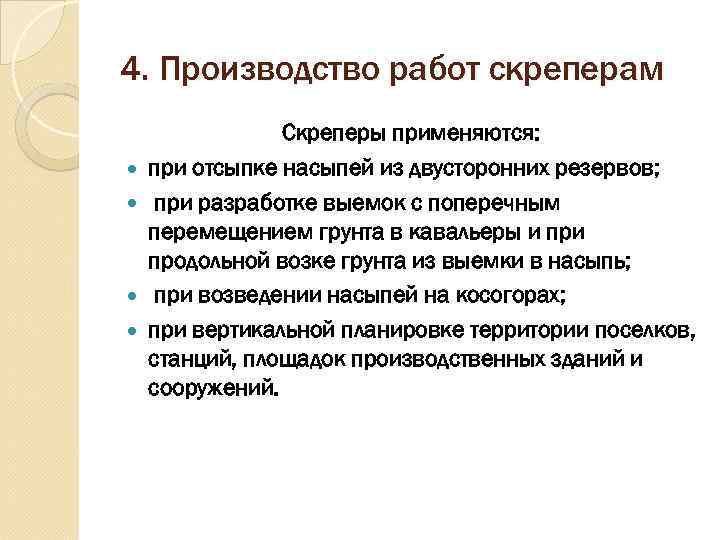

4. Производство работ скреперам Скреперы применяются: при отсыпке насыпей из двусторонних резервов; при разработке выемок с поперечным перемещением грунта в кавальеры и продольной возке грунта из выемки в насыпь; при возведении насыпей на косогорах; при вертикальной планировке территории поселков, станций, площадок производственных зданий и сооружений.

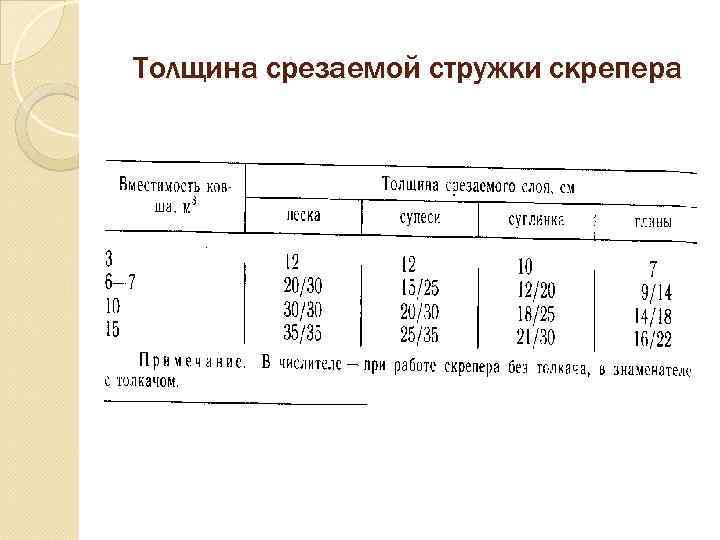

Толщина срезаемой стружки скрепера

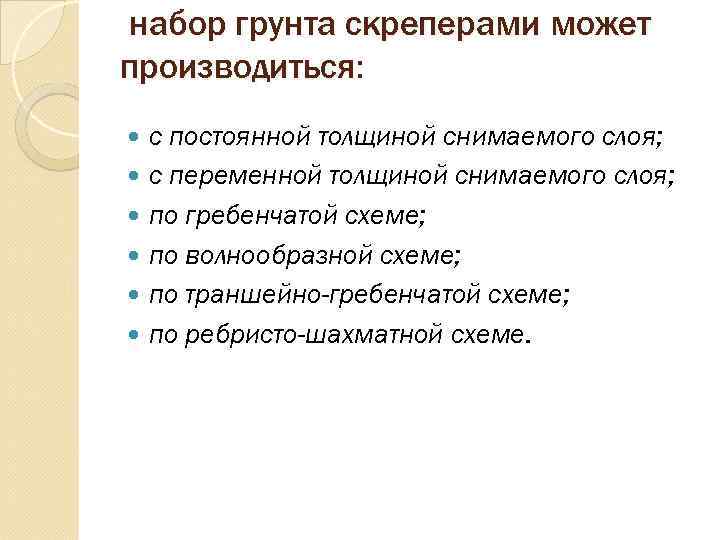

набор грунта скреперами может производиться: с постоянной толщиной снимаемого слоя; с переменной толщиной снимаемого слоя; по гребенчатой схеме; по волнообразной схеме; по траншейно-гребенчатой схеме; по ребристо-шахматной схеме.

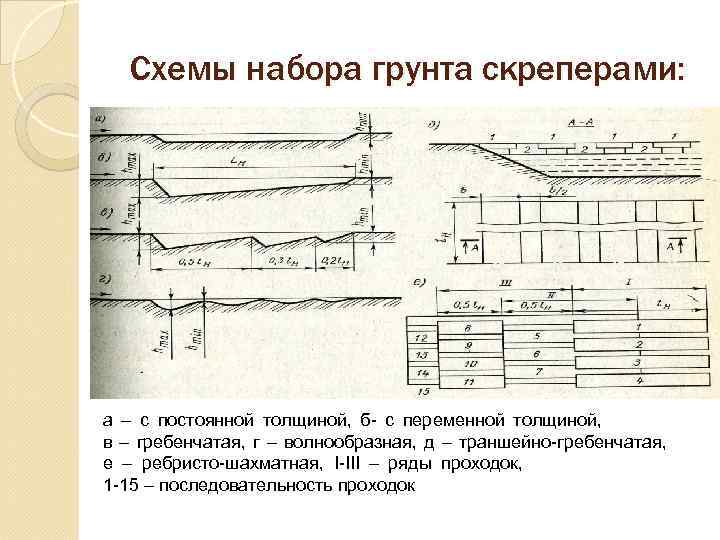

Схемы набора грунта скреперами: а – с постоянной толщиной, б- с переменной толщиной, в – гребенчатая, г – волнообразная, д – траншейно-гребенчатая, е – ребристо-шахматная, I-III – ряды проходок, 1 -15 – последовательность проходок

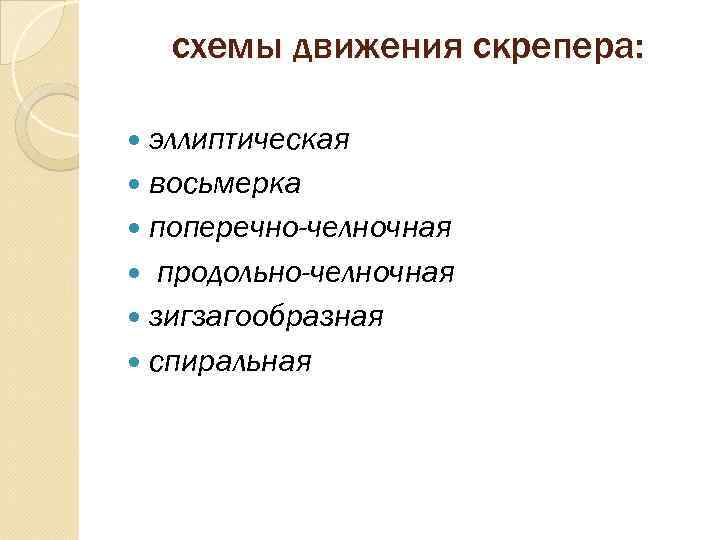

схемы движения скрепера: эллиптическая восьмерка поперечно-челночная продольно-челночная зигзагообразная спиральная

схемы движения скрепера: а-в – эллипс, г – восьмёрка, д – поперечно-челночная, е – продольно-челночная, ж – зигзаг, з – спиральная, 1 – наполнение ковша, 2 – разгрузка ковша.

Схема разработки выемки скреперами с перемещением и укладкой грунта в насыпь

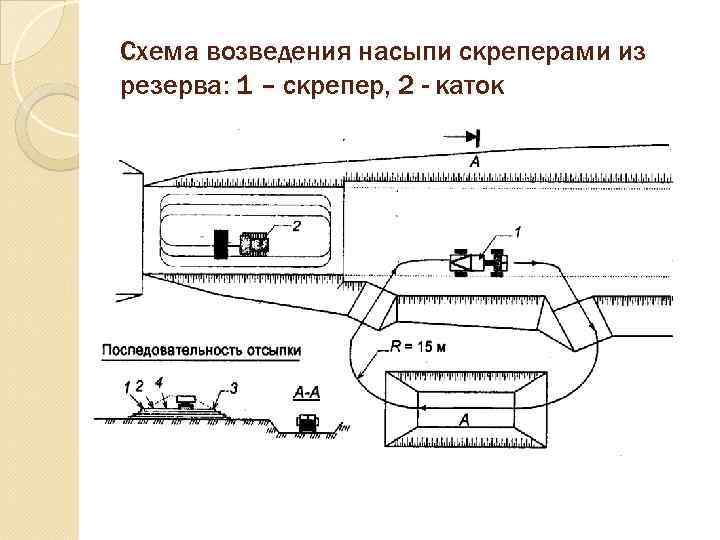

Схема возведения насыпи скреперами из резерва: 1 – скрепер, 2 - каток
