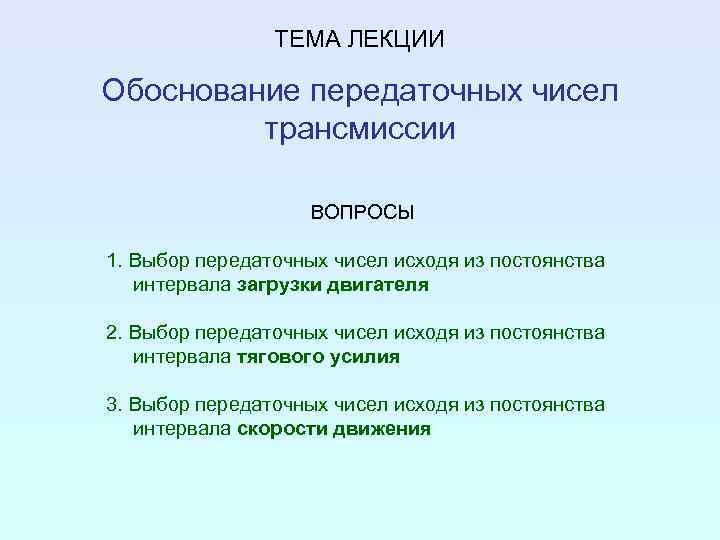

ТЕМА ЛЕКЦИИ Обоснование передаточных чисел трансмиссии ВОПРОСЫ 1. Выбор передаточных чисел исходя из постоянства интервала загрузки двигателя 2. Выбор передаточных чисел исходя из постоянства интервала тягового усилия 3. Выбор передаточных чисел исходя из постоянства интервала скорости движения
Выбор передаточных чисел исходя из постоянства интервала загрузки двигателя Данный метод подбора передаточных чисел заключается в том, что диапазон изменения крутящего момента двигателя при работе на любой передаче оставался постоянным Например, Соответственно,
4 Mд Mmax 2 3 1 Mн Mmin n. М Pmin 1=Pн 2 nн Pmin 2=Pн 3 nд Pmin 4 Pн 3 Pmin 2 Pmin 3=Pн 4 Pн 2 Pmin 1 Pн 1 Pк Pmin 4=. . .

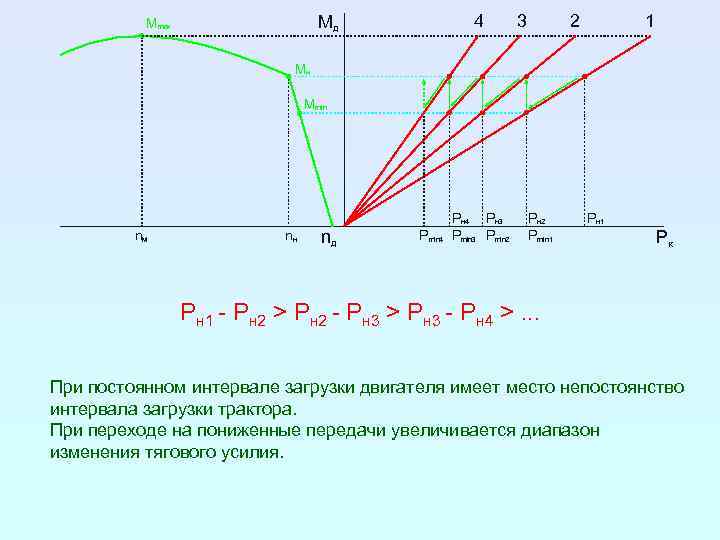

4 Mд Mmax 3 2 1 Mн Mmin n. М nн nд P min 4 Pн 3 Pmin 2 Pн 2 Pmin 1 Pн 1 Pк Pн 1 - Pн 2 > Pн 2 - Pн 3 > Pн 3 - Pн 4 >. . . При постоянном интервале загрузки двигателя имеет место непостоянство интервала загрузки трактора. При переходе на пониженные передачи увеличивается диапазон изменения тягового усилия.

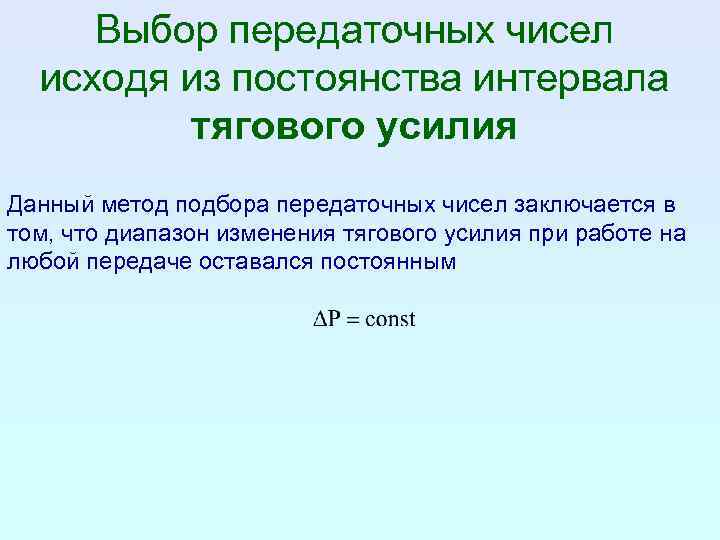

Выбор передаточных чисел исходя из постоянства интервала тягового усилия Данный метод подбора передаточных чисел заключается в том, что диапазон изменения тягового усилия при работе на любой передаче оставался постоянным

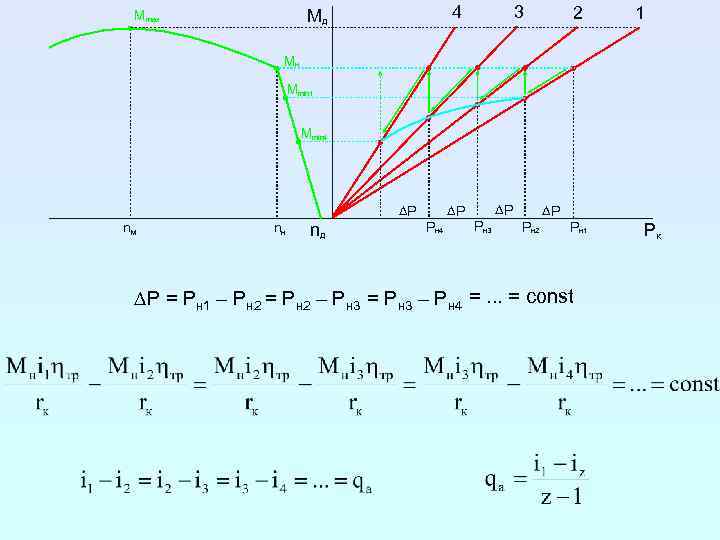

3 4 Mд Mmax 2 1 Mн Mmin 1 Mmin 4 DP DP n. М nн nд P н 4 DP Pн 3 DP Pн 2 Pн 1 DP = Pн 1 – Pн 2 = Pн 2 – Pн 3 = Pн 3 – Pн 4 =. . . = const Pк

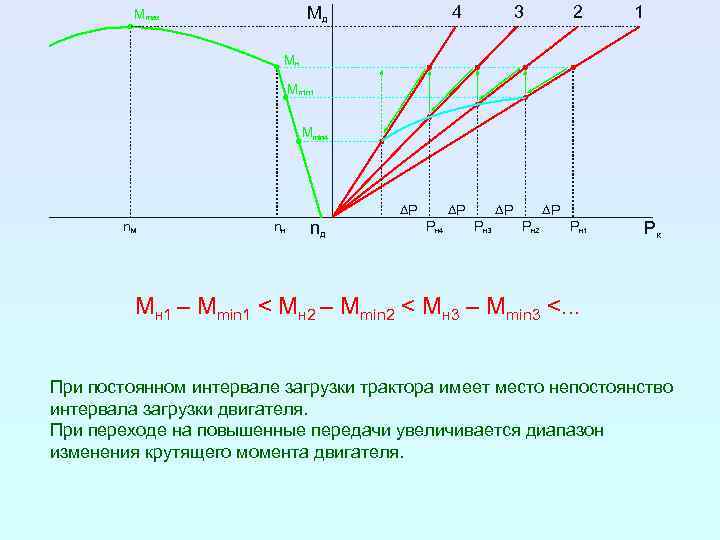

3 4 Mд Mmax 2 1 Mн Mmin 1 Mmin 4 n. М nн nд DP DP Pн 4 DP Pн 3 DP Pн 2 Pн 1 Pк Mн 1 – Mmin 1 < Mн 2 – Mmin 2 < Mн 3 – Mmin 3 <. . . При постоянном интервале загрузки трактора имеет место непостоянство интервала загрузки двигателя. При переходе на повышенные передачи увеличивается диапазон изменения крутящего момента двигателя.

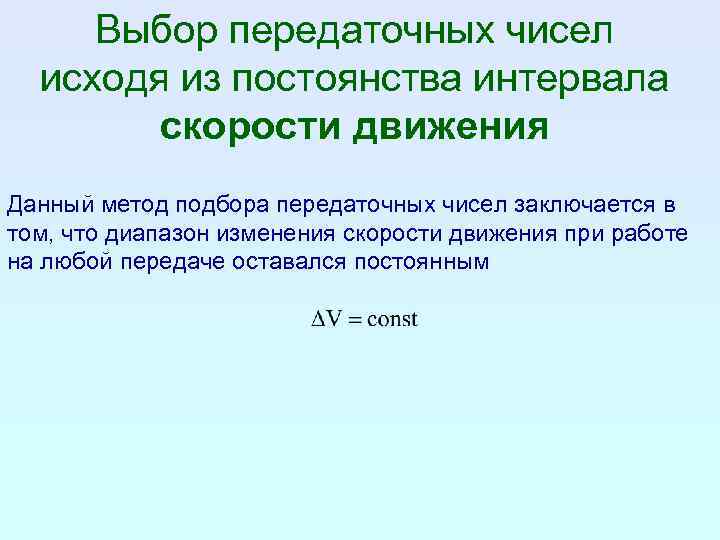

Выбор передаточных чисел исходя из постоянства интервала скорости движения Данный метод подбора передаточных чисел заключается в том, что диапазон изменения скорости движения при работе на любой передаче оставался постоянным
2 4 3 Mд Mmax 1 M 4 nд=0 n. М Mн nн п. 1 nд Pн 4 Pн 3 P н 2 DV V DV 1 V DV 2 DV V 3 V 4 п. 4 V DV = V 2 –V 1 = V 3 –V 2 = V 4 – V 3 =. . . = const Pн 1 Pк

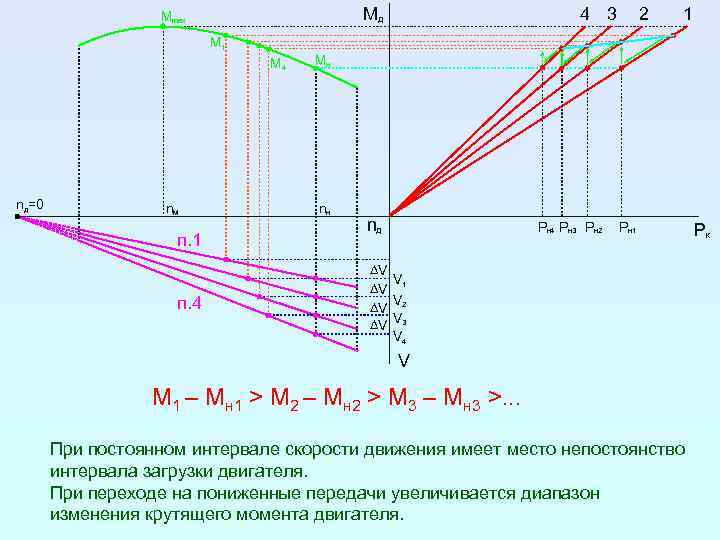

4 3 Mд Mmax 2 1 M 4 nд=0 n. М п. 1 п. 4 Mн nн nд Pн 4 Pн 3 Pн 2 Pн 1 DV V DV 1 DV V 2 DV V 3 V 4 V M 1 – Mн 1 > M 2 – Mн 2 > M 3 – Mн 3 >. . . При постоянном интервале скорости движения имеет место непостоянство интервала загрузки двигателя. При переходе на пониженные передачи увеличивается диапазон изменения крутящего момента двигателя. Pк

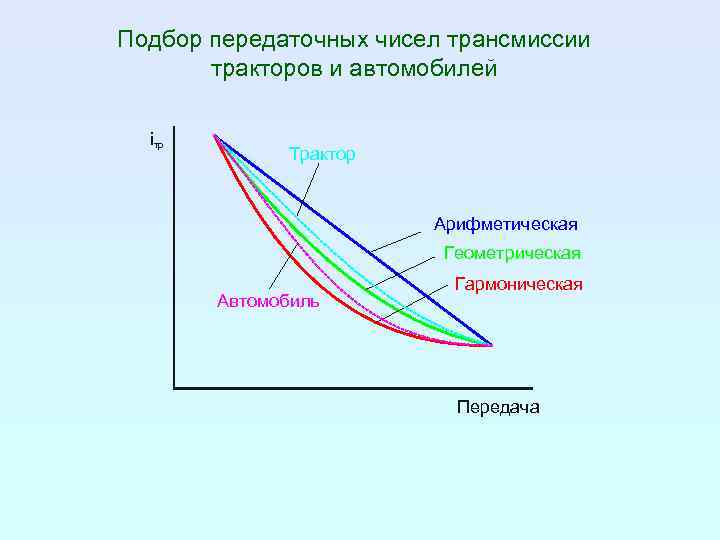

Подбор передаточных чисел трансмиссии тракторов и автомобилей iтр Трактор Арифметическая Геометрическая Автомобиль Гармоническая Передача
