Тема лекції Принципи побудови та робота систем оповіщення

Тема лекції: Принципи побудови та робота систем оповіщення про пожежу та управління евакуацією.

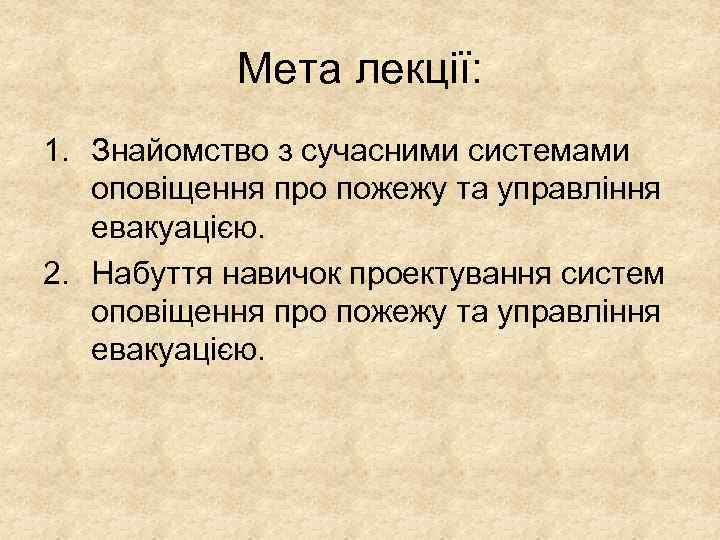

Мета лекції: 1. Знайомство з сучасними системами оповіщення про пожежу та управління евакуацією. 2. Набуття навичок проектування систем оповіщення про пожежу та управління евакуацією.

План лекції: 1. Види систем оповіщення про пожежу та управління евакуацією. Принципи побудови СО та УЕ. 2. Проектування систем оповіщення та управління евакуацією. 3. Приклади технічної реалізації сучасних СО та УЕ.

Приклади пожеж в будівлях з масовим перебуванням людей 1977 Пожежа в готелі “Росія” (м. Москва) Евакуйовано 1000 осіб. Загинуло 42, поранено 53 особи 1995 велика пожежа в готелі "Сибір" м. Іркутська. 12 осіб загинуло, травмовано більше 20. 2002 Пожежа в готелі "Ангара“, евакуювали 60 осіб. Ніхто не постраждав. 2003 пожежа в готелі "Україна" (м. Київ), спрацювала система оповіщення про пожежу

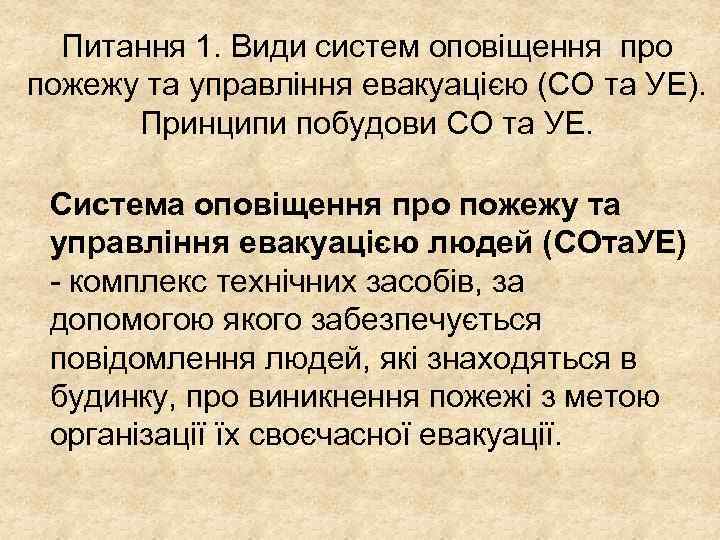

Питання 1. Види систем оповіщення про пожежу та управління евакуацією (СО та УЕ). Принципи побудови СО та УЕ. Система оповіщення про пожежу та управління евакуацією людей (СОта. УЕ) - комплекс технічних засобів, за допомогою якого забезпечується повідомлення людей, які знаходяться в будинку, про виникнення пожежі з метою організації їх своєчасної евакуації.

Галузь застосування: • готелі; • будівлі навчальних закладів; • вокзали; • аеропорти; • великі торгівельні заклади.

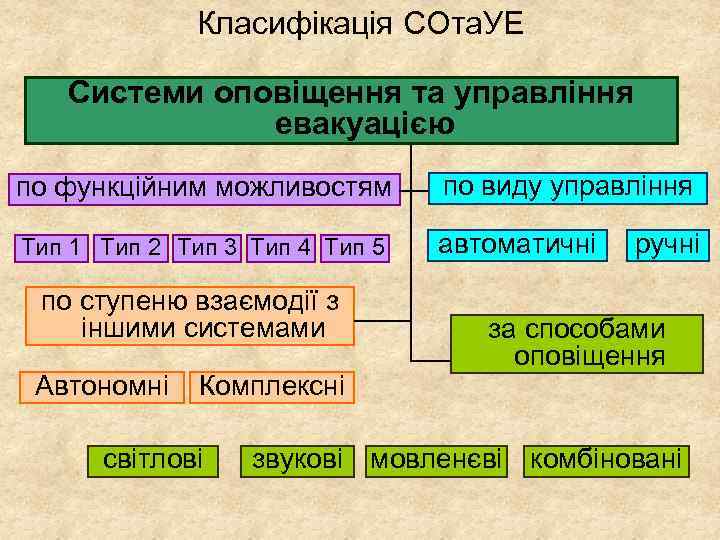

Класифікація СОта. УЕ Системи оповіщення та управління евакуацією по функційним можливостям по виду управління Тип 1 Тип 2 Тип 3 Тип 4 Тип 5 автоматичні по ступеню взаємодії з іншими системами Автономні Комплексні світлові ручні за способами оповіщення звукові мовленєві комбіновані

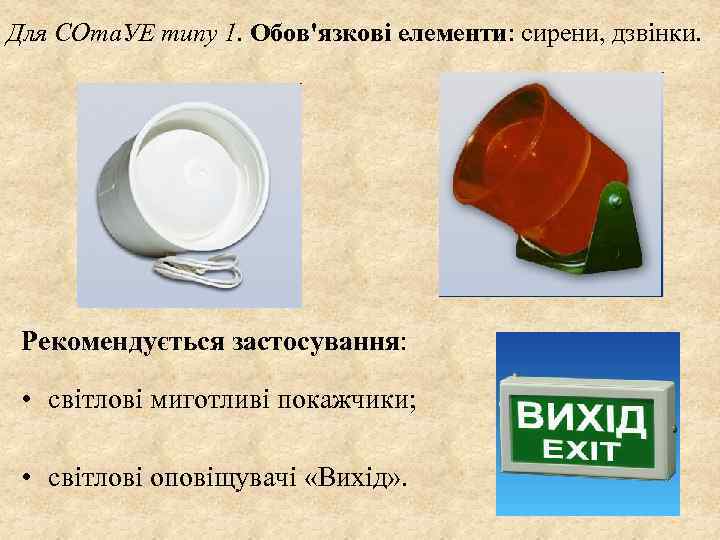

Для СОта. УЕ типу 1. Обов'язкові елементи: сирени, дзвінки. Рекомендується застосування: • світлові миготливі покажчики; • світлові оповіщувачі «Вихід» .

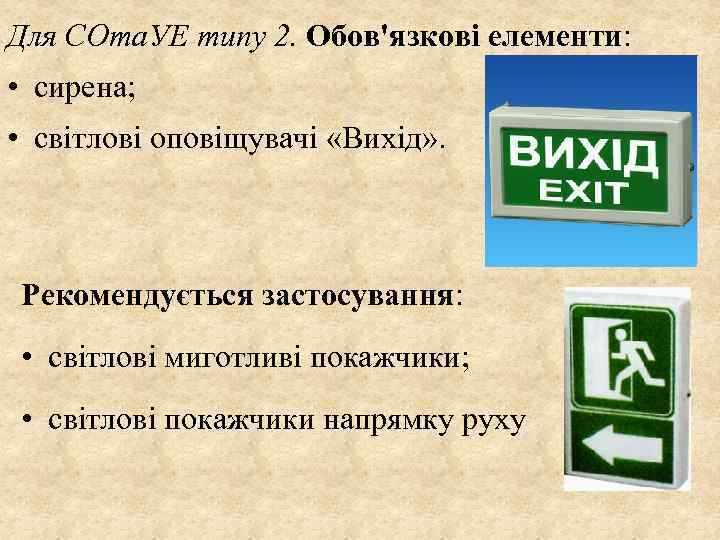

Для СОта. УЕ типу 2. Обов'язкові елементи: • сирена; • світлові оповіщувачі «Вихід» . Рекомендується застосування: • світлові миготливі покажчики; • світлові покажчики напрямку руху

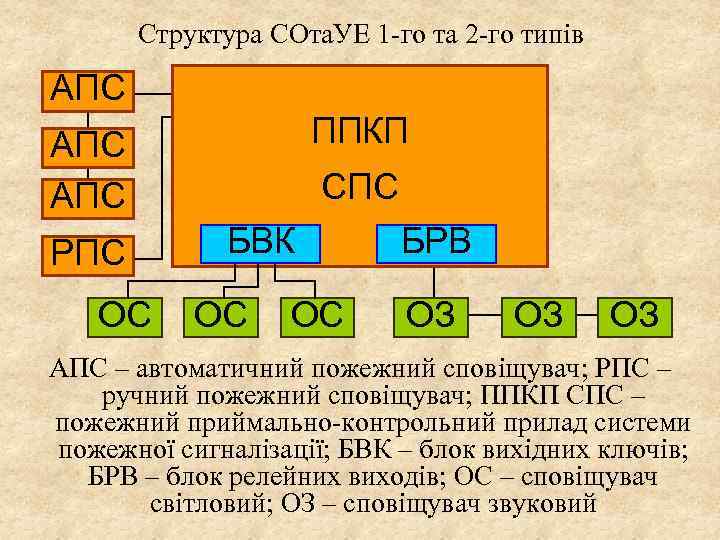

Структура СОта. УЕ 1 -го та 2 -го типів АПС ППКП АПС РПС ОС СПС БВК ОС ОС БРВ ОЗ ОЗ ОЗ АПС – автоматичний пожежний сповіщувач; РПС – ручний пожежний сповіщувач; ППКП СПС – пожежний приймально-контрольний прилад системи пожежної сигналізації; БВК – блок вихідних ключів; БРВ – блок релейних виходів; ОС – сповіщувач світловий; ОЗ – сповіщувач звуковий

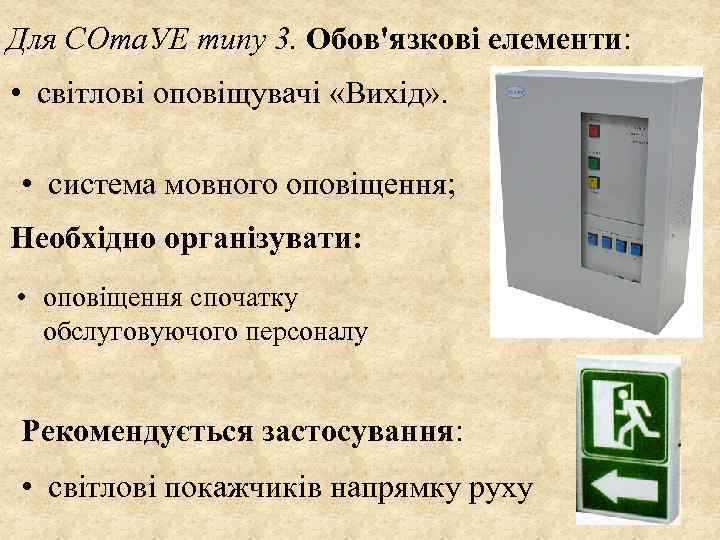

Для СОта. УЕ типу 3. Обов'язкові елементи: • світлові оповіщувачі «Вихід» . • система мовного оповіщення; Необхідно організувати: • оповіщення спочатку обслуговуючого персоналу Рекомендується застосування: • світлові покажчиків напрямку руху

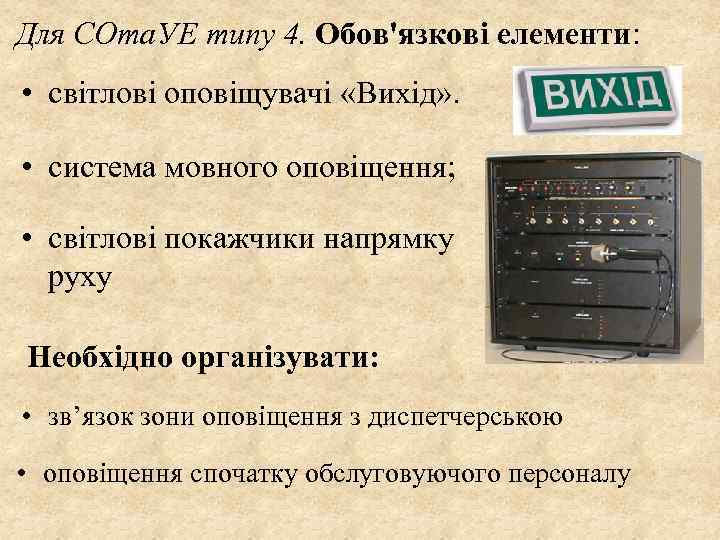

Для СОта. УЕ типу 4. Обов'язкові елементи: • світлові оповіщувачі «Вихід» . • система мовного оповіщення; • світлові покажчики напрямку руху Необхідно організувати: • зв’язок зони оповіщення з диспетчерською • оповіщення спочатку обслуговуючого персоналу

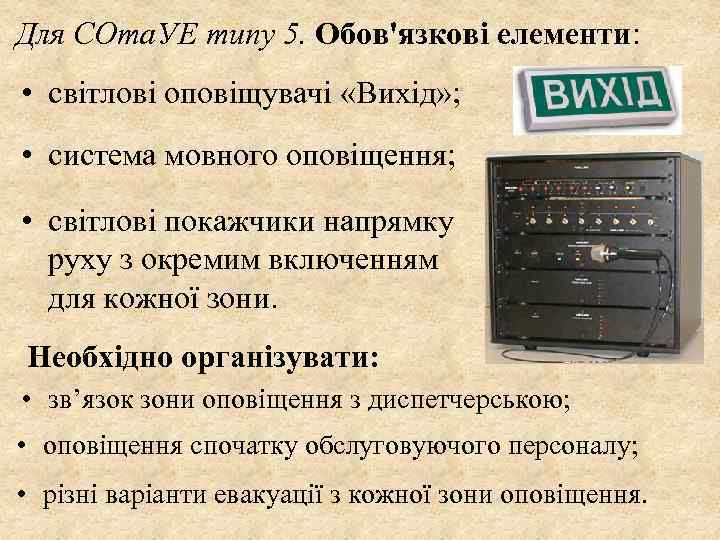

Для СОта. УЕ типу 5. Обов'язкові елементи: • світлові оповіщувачі «Вихід» ; • система мовного оповіщення; • світлові покажчики напрямку руху з окремим включенням для кожної зони. Необхідно організувати: • зв’язок зони оповіщення з диспетчерською; • оповіщення спочатку обслуговуючого персоналу; • різні варіанти евакуації з кожної зони оповіщення.

Структурна схема СОта. УЕ (3 -го – 5 -го типів) БЖ ППКП БЦК ОСЗ ОСЗ БПП БК АС АС АС ПС ПС ПС АС ПС – пожежний сповіщувач; ППКП – пожежний приймально-контрольний прилад; ОСЗ – сповіщувач світло-звуковий; БЦК – блок центрального контролера; БК – блок комутації; БПП – блок підсилювача потужності (звукової частоти); БЖ – блок живлення; АС – акустичні системи.

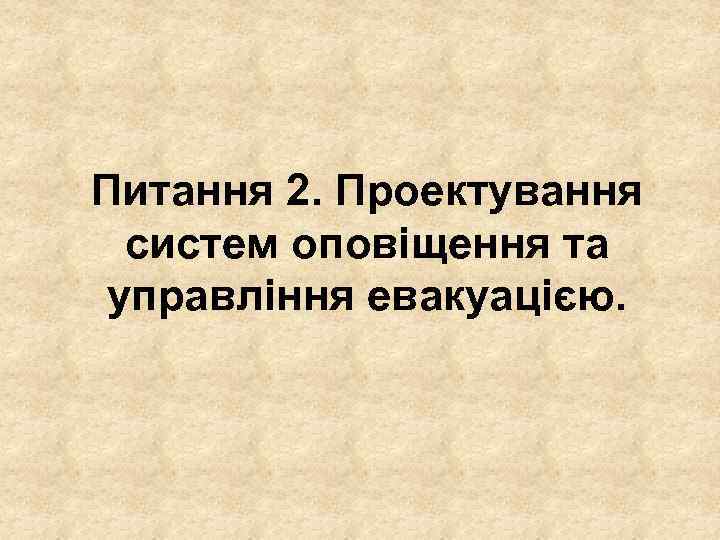

Питання 2. Проектування систем оповіщення та управління евакуацією.

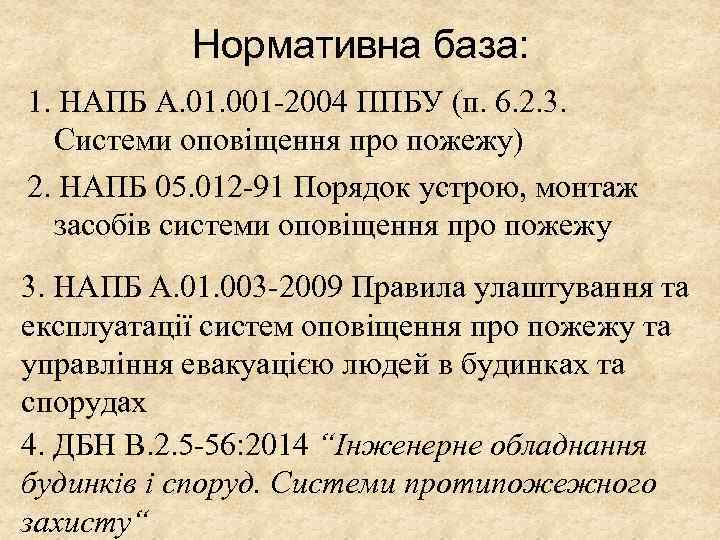

Нормативна база: 1. НАПБ А. 01. 001 -2004 ППБУ (п. 6. 2. 3. Системи оповіщення про пожежу) 2. НАПБ 05. 012 -91 Порядок устрою, монтаж засобів системи оповіщення про пожежу 3. НАПБ А. 01. 003 -2009 Правила улаштування та експлуатації систем оповіщення про пожежу та управління евакуацією людей в будинках та спорудах 4. ДБН В. 2. 5 -56: 2014 “Інженерне обладнання будинків і споруд. Системи протипожежного захисту“

Етапи проектування СОта. УЕ: 1 етап. Вибір типу СОта. УЕ: по таблиці Б. 1 ДБН В. 2. 5 -56 -2014 Призначення будинку, приміщення 1. Підприємства побутового обслуговування та банки (кількість поверхів) 4. Дитячі дошкільні заклади (кількість місць, людей) 5. Навчальні заклади: 5. 1. Загальноосвітні та спеціалізовані школи, учбові корпуси шкіл-інтернатів (кількість місць, людей) 5. 3. Навчальні корпуси ПТ і ВНЗ, … (кількість поверхів) Нормативний показнк 1 2 3– 5 6 – 16 до 100 – 150 понад 150 до 270 до 350 до 1600 понад 1600 до 4 4– 9 понад 9 1 * Тип СО 2 3 4 5 * * * *

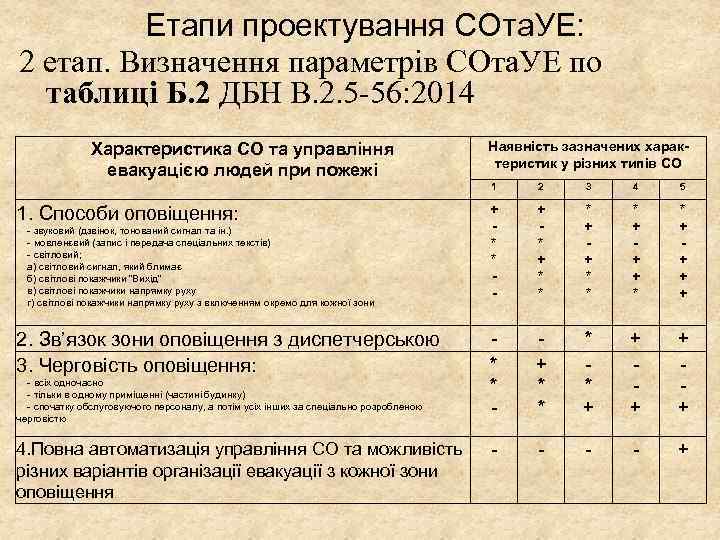

Етапи проектування СОта. УЕ: 2 етап. Визначення параметрів СОта. УЕ по таблиці Б. 2 ДБН В. 2. 5 -56: 2014 Характеристика СО та управління евакуацією людей при пожежі Наявність зазначених характеристик у різних типів СО 1 1. Способи оповіщення: - звуковий (дзвінок, тонований сигнал та ін. ) - мовленєвий (запис і передача спеціальних текстів) - світловий; а) світловий сигнал, який блимає б) cвітлові покажчики “Вихід” в) світлові покажчики напрямку руху г) світлові покажчики напрямку руху з включенням окремо для кожної зони 2. Зв’язок зони оповіщення з диспетчерською 3. Черговість оповіщення: - всіх одночасно - тільки в одному приміщенні (частині будинку) - спочатку обслуговуючого персоналу, а потім усіх інших за спеціально розробленою черговістю 4. Повна автоматизація управління СО та можливість різних варіантів організації евакуації з кожної зони оповіщення 2 3 4 5 + * * - + * * * + + + + * * - + * * + + + - - +

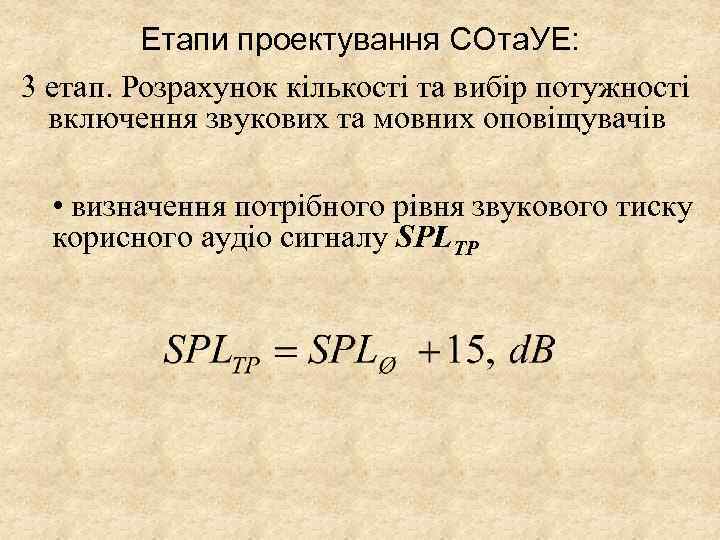

Етапи проектування СОта. УЕ: 3 етап. Розрахунок кількості та вибір потужності включення звукових та мовних оповіщувачів • визначення потрібного рівня звукового тиску корисного аудіо сигналу SPLТР

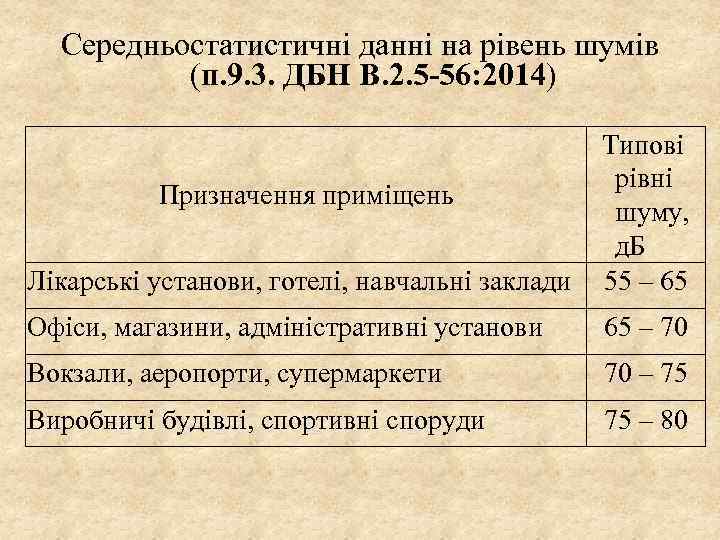

Середньостатистичні данні на рівень шумів (п. 9. 3. ДБН В. 2. 5 -56: 2014) Лікарські установи, готелі, навчальні заклади Типові рівні шуму, д. Б 55 – 65 Офіси, магазини, адміністративні установи 65 – 70 Вокзали, аеропорти, супермаркети 70 – 75 Виробничі будівлі, спортивні споруди 75 – 80 Призначення приміщень

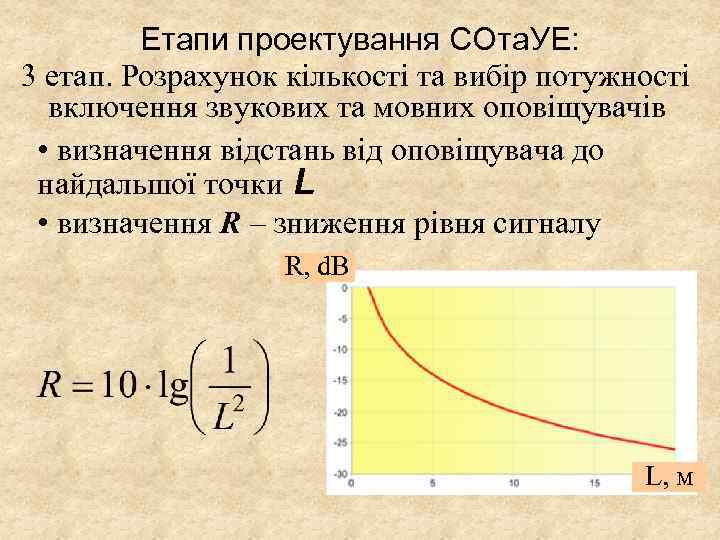

Етапи проектування СОта. УЕ: 3 етап. Розрахунок кількості та вибір потужності включення звукових та мовних оповіщувачів • визначення відстань від оповіщувача до найдальшої точки L • визначення R – зниження рівня сигналу R, d. B L, м

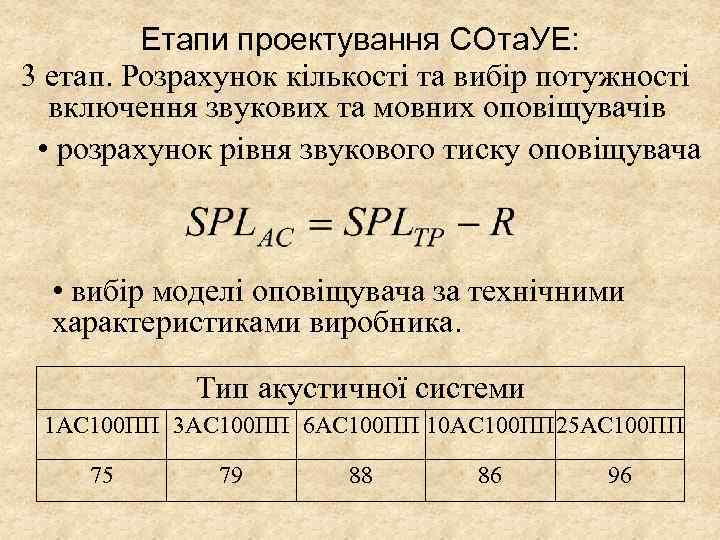

Етапи проектування СОта. УЕ: 3 етап. Розрахунок кількості та вибір потужності включення звукових та мовних оповіщувачів • розрахунок рівня звукового тиску оповіщувача • вибір моделі оповіщувача за технічними характеристиками виробника. Тип акустичної системи 1 АС 100 ПП 3 АС 100 ПП 6 АС 100 ПП 10 АС 100 ПП 25 АС 100 ПП 75 79 88 86 96

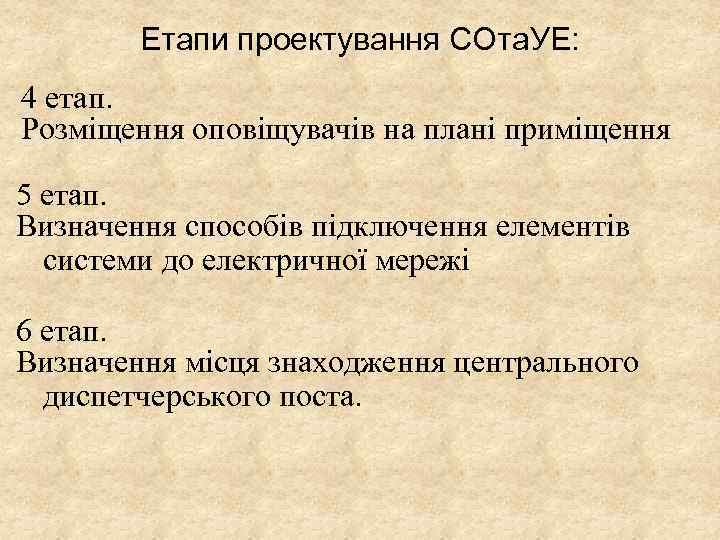

Етапи проектування СОта. УЕ: 4 етап. Розміщення оповіщувачів на плані приміщення 5 етап. Визначення способів підключення елементів системи до електричної мережі 6 етап. Визначення місця знаходження центрального диспетчерського поста.

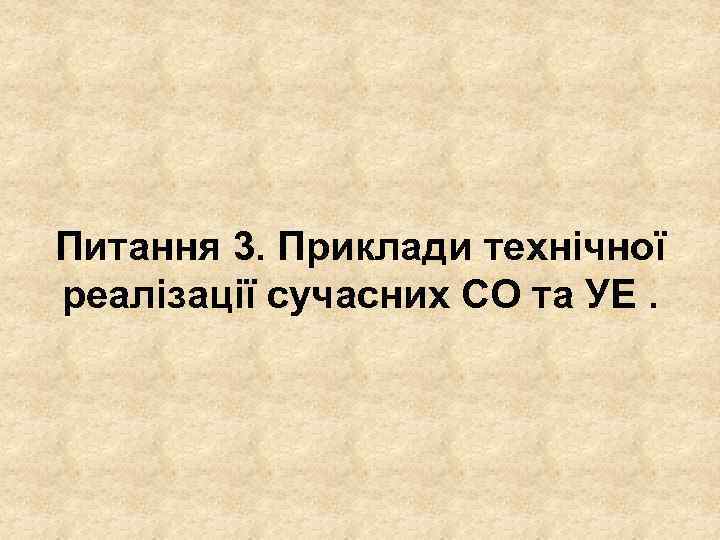

Питання 3. Приклади технічної реалізації сучасних СО та УЕ.

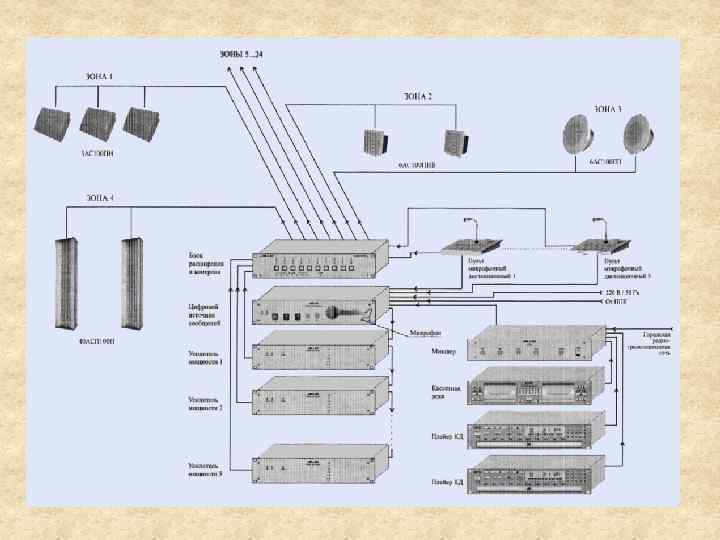

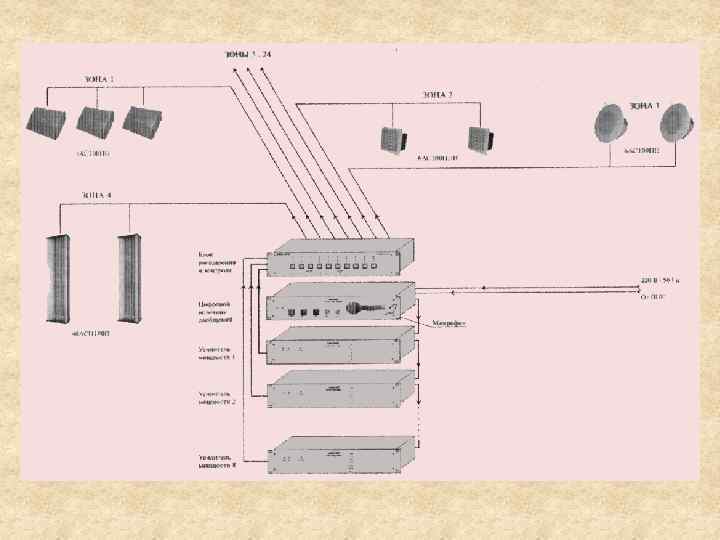

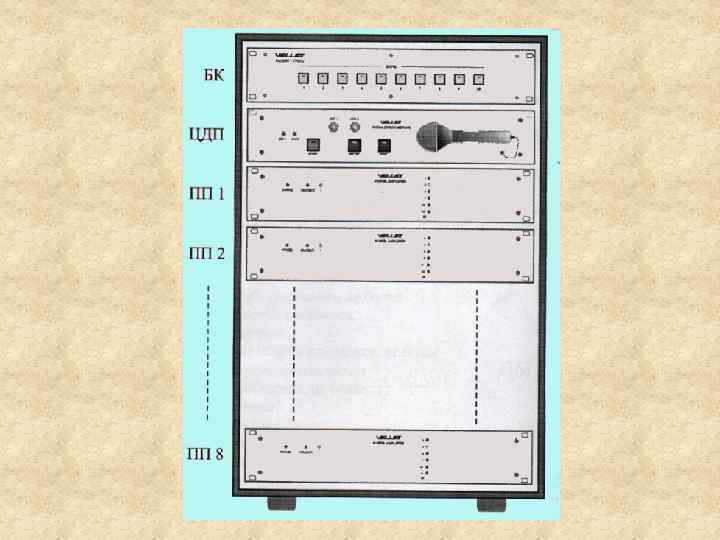

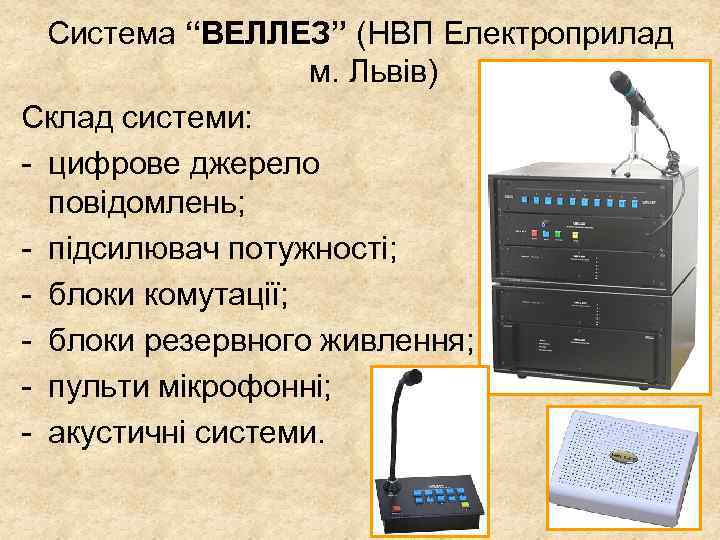

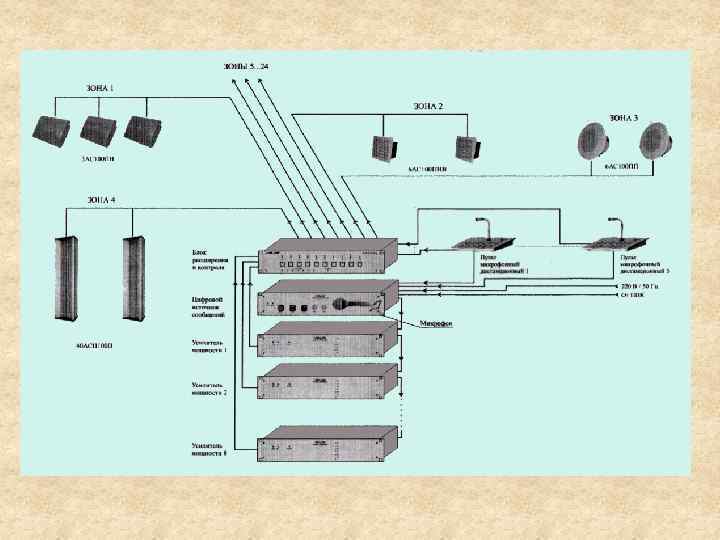

Система “ВЕЛЛЕЗ” (НВП Електроприлад м. Львів) Склад системи: - цифрове джерело повідомлень; - підсилювач потужності; - блоки комутації; - блоки резервного живлення; - пульти мікрофонні; - акустичні системи.

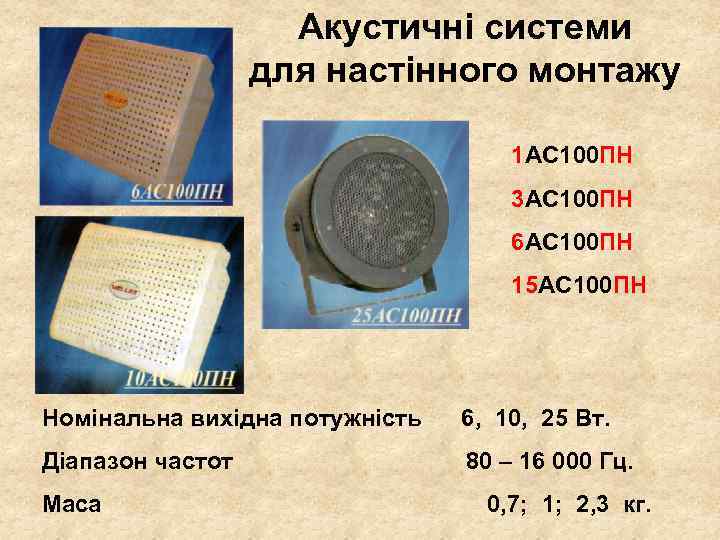

Акустичні системи для настінного монтажу 1 АС 100 ПН 3 АС 100 ПН 6 АС 100 ПН 15 АС 100 ПН Номінальна вихідна потужність 6, 10, 25 Вт. Діапазон частот 80 – 16 000 Гц. Маса 0, 7; 1; 2, 3 кг.

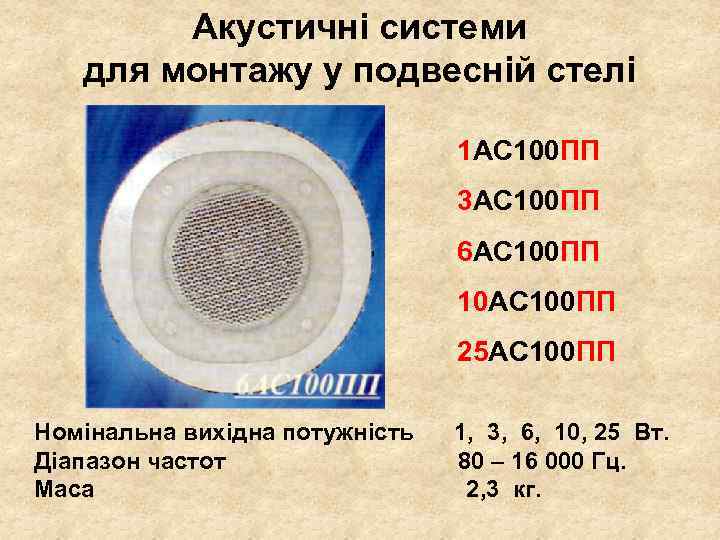

Акустичні системи для монтажу у подвесній стелі 1 АС 100 ПП 3 АС 100 ПП 6 АС 100 ПП 10 АС 100 ПП 25 АС 100 ПП Номінальна вихідна потужність Діапазон частот Маса 1, 3, 6, 10, 25 Вт. 80 – 16 000 Гц. 2, 3 кг.

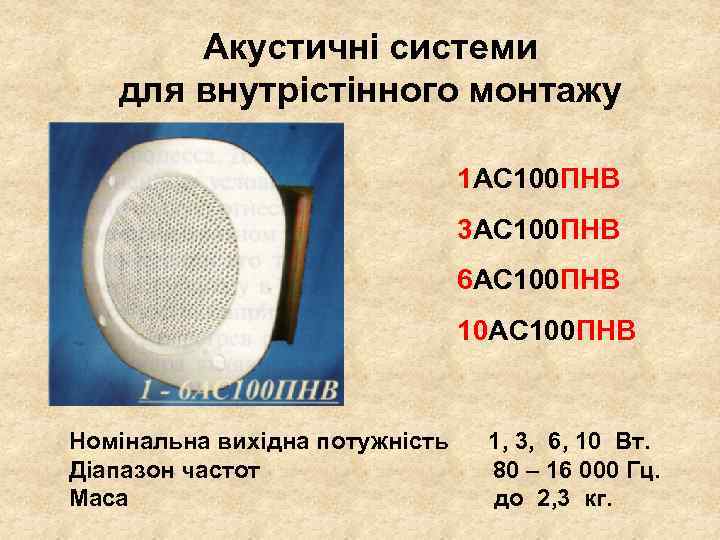

Акустичні системи для внутрістінного монтажу 1 АС 100 ПНВ 3 АС 100 ПНВ 6 АС 100 ПНВ 10 АС 100 ПНВ Номінальна вихідна потужність Діапазон частот Маса 1, 3, 6, 10 Вт. 80 – 16 000 Гц. до 2, 3 кг.

Акустичні системи для настінного монтажу 10 АСП 100 П 20 АСП 100 П 40 АСП 100 П 10 ГР 001 Номінальна вихідна потужність Діапазон частот 10, 20, 40 Вт. 80 – 16 000 Гц.

Система Pro. Matrix фірми Dynacord (Німеччина). Склад системи: - цифровий процесорний пристрій Pro. Matrix Manager DPM 4000; - підсилювач потужності Pro. Matrix amplifiers DPA 4 xxx; - мікрофонні термінали Pro. Matrix Console DPC 4000; - система управління Pro. Matrix Control System DCS 400.

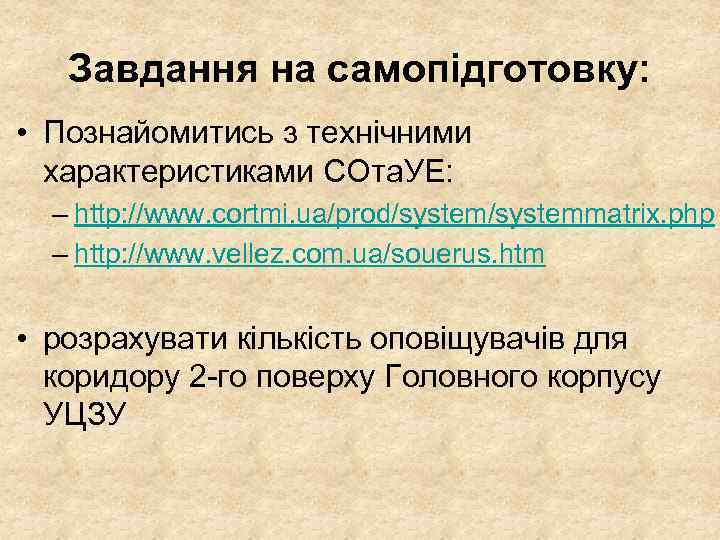

Завдання на самопідготовку: • Познайомитись з технічними характеристиками СОта. УЕ: – http: //www. cortmi. ua/prod/systemmatrix. php – http: //www. vellez. com. ua/souerus. htm • розрахувати кількість оповіщувачів для коридору 2 -го поверху Головного корпусу УЦЗУ
