Тема КАРТА как основа ГИС 1 КАРТА

Тема: КАРТА как основа ГИС 1

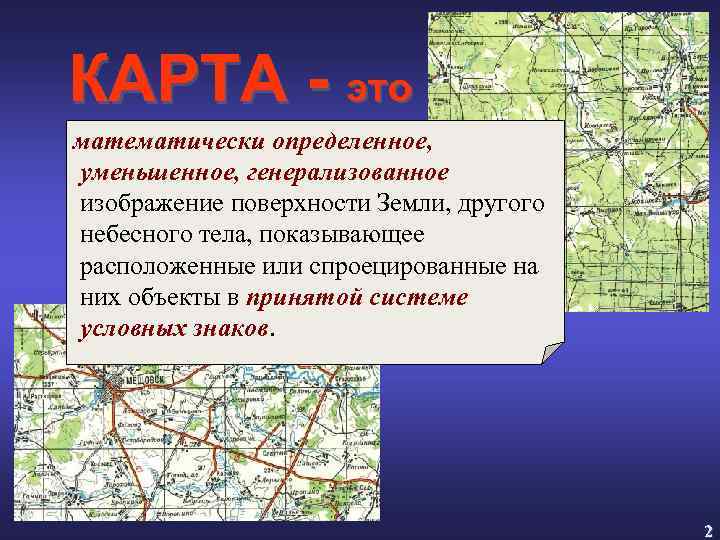

КАРТА - это математически определенное, уменьшенное, генерализованное изображение поверхности Земли, другого небесного тела, показывающее расположенные или спроецированные на них объекты в принятой системе условных знаков. 2

Основные свойства карты: Ú математический закон построения применение картографических проекций для перехода от сферической поверхности Земли к плоскости карты Ú знаковость изображения - применение картографических символов Ú генерализованность карты - отбор и обобщение изображаемых объектов 3

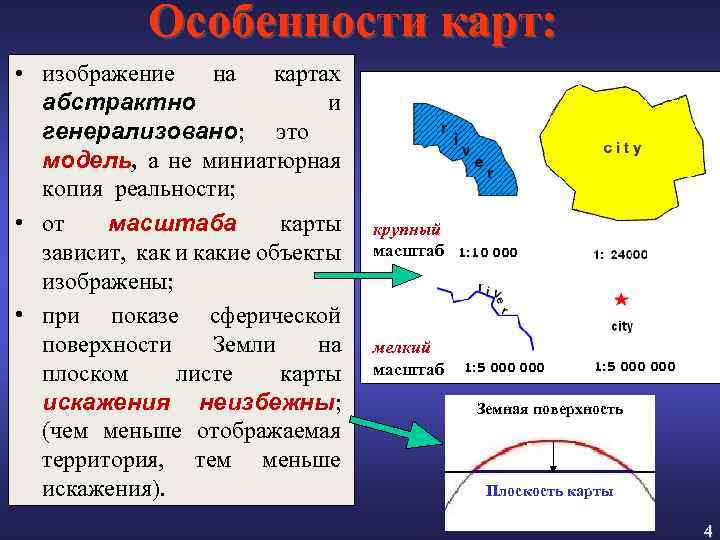

Особенности карт: • изображение на картах абстрактно и генерализовано; это модель, а не миниатюрная копия реальности; • от масштаба карты зависит, как и какие объекты изображены; • при показе сферической поверхности Земли на плоском листе карты искажения неизбежны; (чем меньше отображаемая территория, тем меньше искажения). крупный масштаб мелкий масштаб 1: 10 000 1: 5 000 000 Земная поверхность Плоскость карты 4

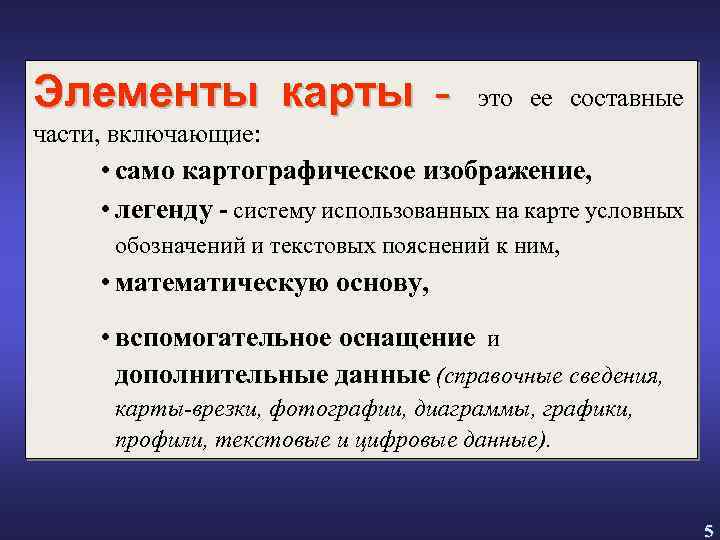

Элементы карты - это ее составные части, включающие: • само картографическое изображение, • легенду - систему использованных на карте условных обозначений и текстовых пояснений к ним, • математическую основу, • вспомогательное оснащение и дополнительные данные (справочные сведения, карты-врезки, фотографии, диаграммы, графики, профили, текстовые и цифровые данные). 5

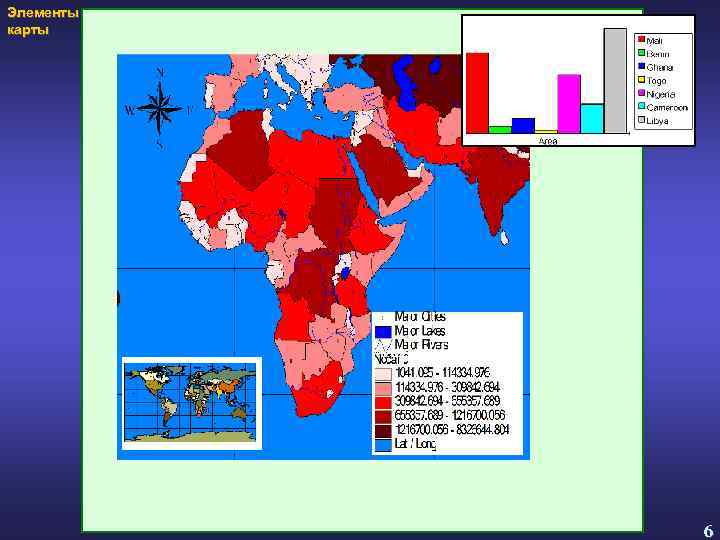

Элементы карты 6

Элементы карты На тематических картах картографическое изображение состоит из двух частей : • географической основы (гидрография, границы, населенные пункты, дороги) - служит для привязки элементов тематического содержания и ориентировки; • тематического содержания. Математическая основа карты определяет размещение объектов на карте и геометрические свойства картографического изображения. Элементы мат. основы: основы • проекция, координатные сетки; • масштаб; • геодезическая основа (эллипсоид и геодезическая сеть – сеть контрольных точек на земной поверхности, положение которых определено в общей для них системе координат). 7

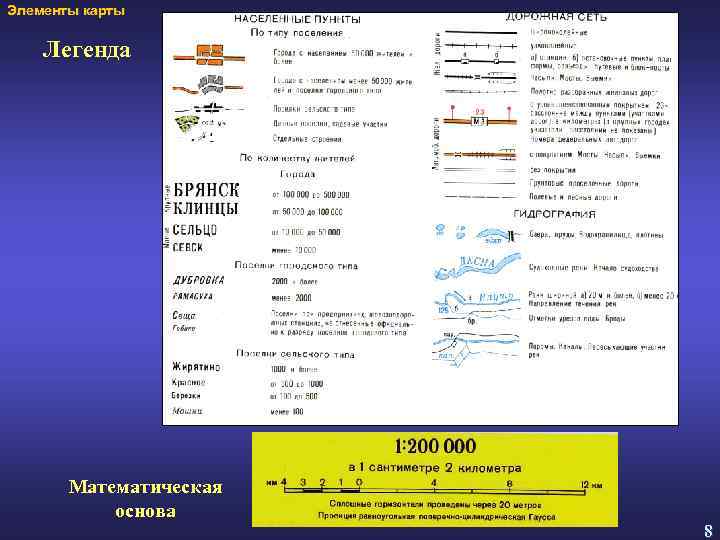

Элементы карты Легенда Математическая основа 8

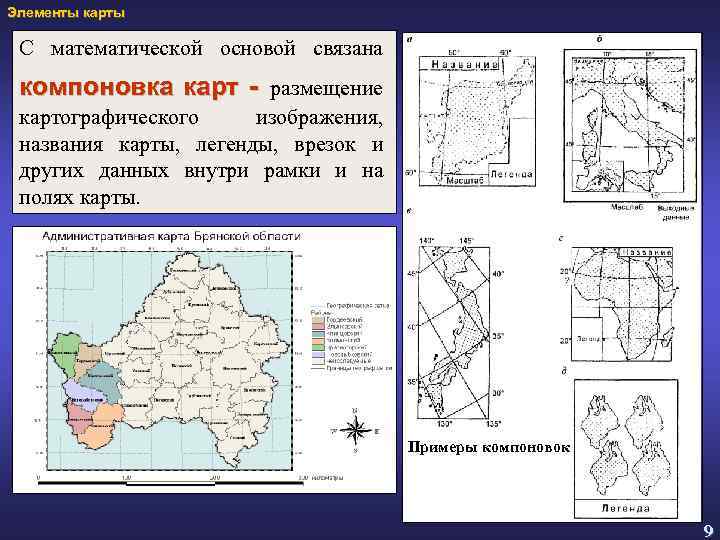

Элементы карты С математической основой связана компоновка карт - размещение картографического изображения, названия карты, легенды, врезок и других данных внутри рамки и на полях карты. Примеры компоновок 9

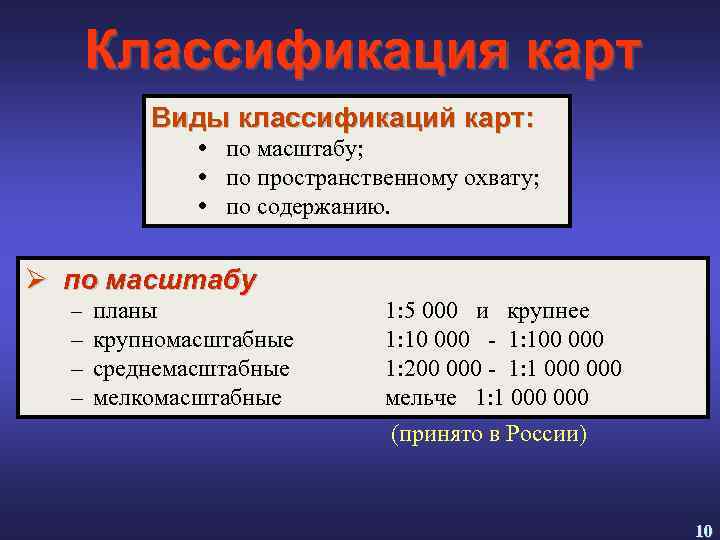

Классификация карт Виды классификаций карт: по масштабу; по пространственному охвату; по содержанию. Ø по масштабу – планы – крупномасштабные – среднемасштабные – мелкомасштабные 1: 5 000 и крупнее 1: 10 000 - 1: 100 000 1: 200 000 - 1: 1 000 мельче 1: 1 000 (принято в России) 10

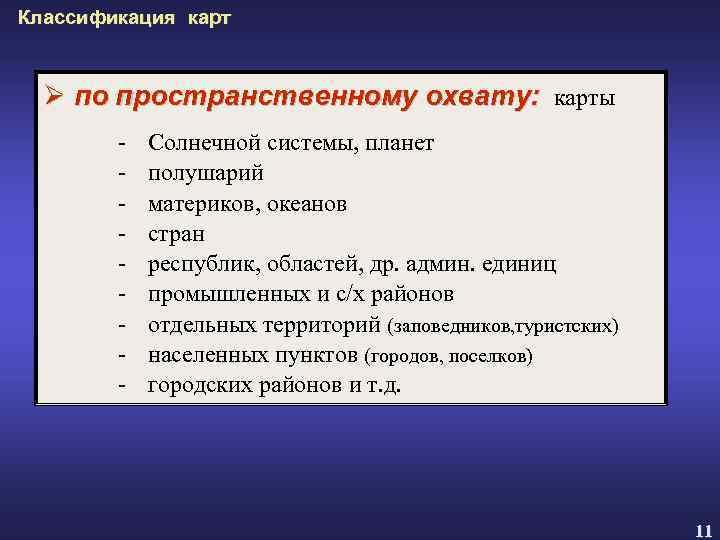

Классификация карт Ø по пространственному охвату: карты - Солнечной системы, планет полушарий материков, океанов стран республик, областей, др. админ. единиц промышленных и с/х районов отдельных территорий (заповедников, туристских) населенных пунктов (городов, поселков) городских районов и т. д. 11

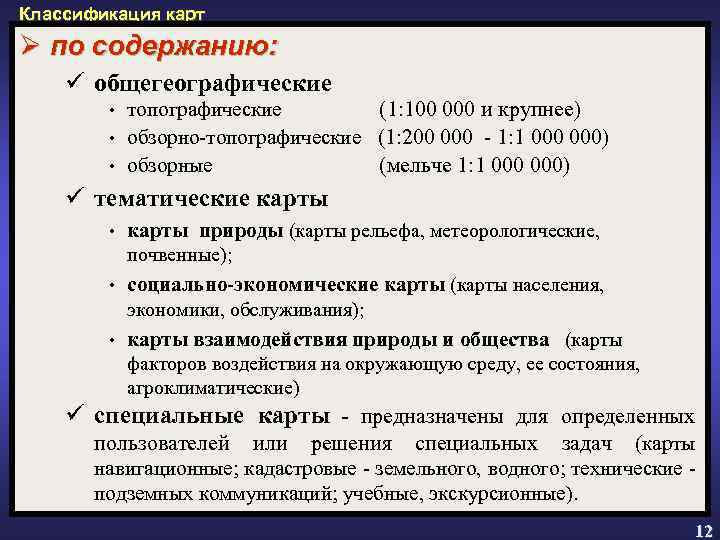

Классификация карт Ø по содержанию: ü общегеографические (1: 100 000 и крупнее) • обзорно-топографические (1: 200 000 - 1: 1 000) • обзорные (мельче 1: 1 000) • топографические ü тематические карты природы (карты рельефа, метеорологические, почвенные); • социально-экономические карты (карты населения, экономики, обслуживания); • карты взаимодействия природы и общества (карты факторов воздействия на окружающую среду, ее состояния, агроклиматические) специальные карты - предназначены для определенных пользователей или решения специальных задач (карты навигационные; кадастровые - земельного, водного; технические подземных коммуникаций; учебные, экскурсионные). • ü 12

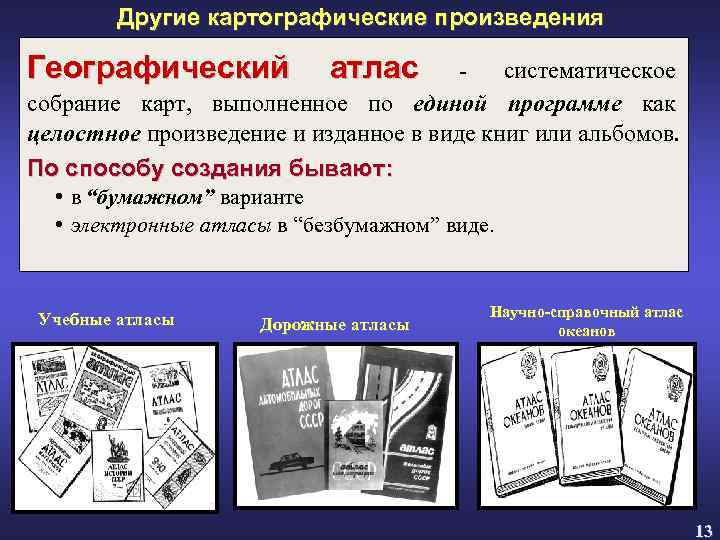

Другие картографические произведения Географический атлас систематическое собрание карт, выполненное по единой программе как целостное произведение и изданное в виде книг или альбомов. По способу создания бывают: • в “бумажном” варианте • электронные атласы в “безбумажном” виде. Учебные атласы Дорожные атласы Научно-справочный атлас океанов 13

Титульный лист атласа А. Ортелия. «Зрелище шара земного» , Антверпен, 1570 г. 53 листа с картами мира, частей света, отдельных стран Титульный лист атласа Г. Меркатора, 1595 г. (около 80 карт европейских стран) 14

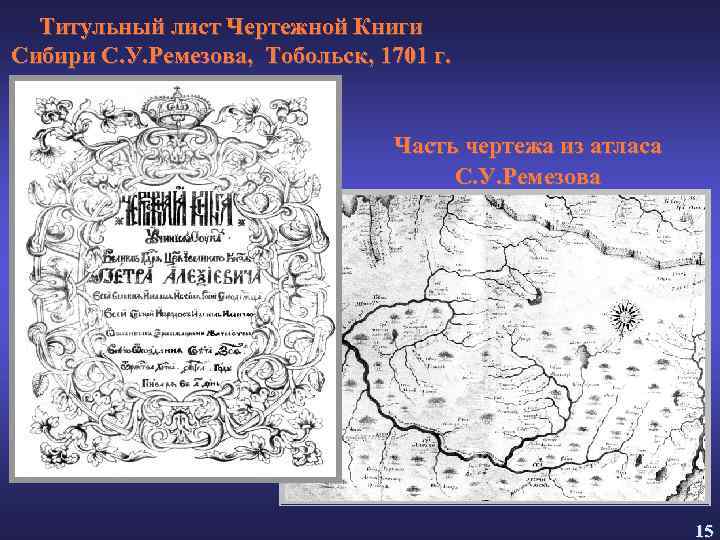

Титульный лист Чертежной Книги Сибири С. У. Ремезова, Тобольск, 1701 г. Часть чертежа из атласа С. У. Ремезова 15

Старинные географические карты (фрески) в Ватикане 16

17

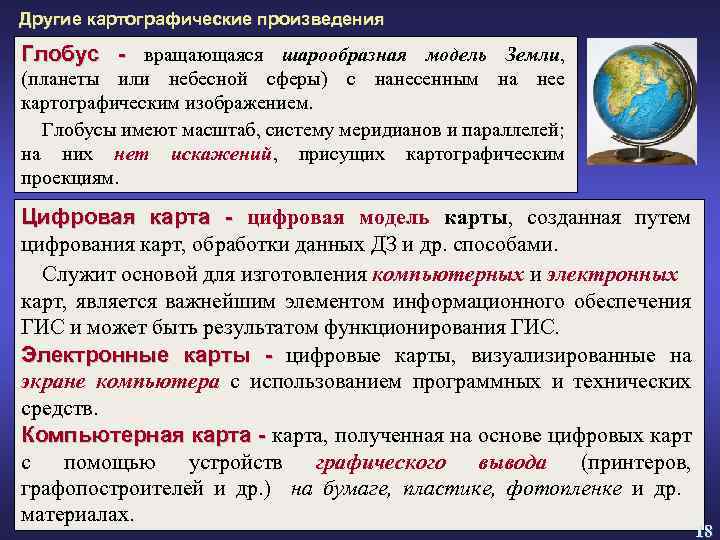

Другие картографические произведения Глобус - вращающаяся шарообразная модель Земли, (планеты или небесной сферы) с нанесенным на нее картографическим изображением. Глобусы имеют масштаб, систему меридианов и параллелей; на них нет искажений, присущих картографическим проекциям. Цифровая карта - цифровая модель карты, созданная путем цифрования карт, обработки данных ДЗ и др. способами. Cлужит основой для изготовления компьютерных и электронных карт, является важнейшим элементом информационного обеспечения ГИС и может быть результатом функционирования ГИС. Электронные карты - цифровые карты, визуализированные на экране компьютера с использованием программных и технических средств. Компьютерная карта - карта, полученная на основе цифровых карт с помощью устройств графического вывода (принтеров, графопостроителей и др. ) на бумаге, пластике, фотопленке и др. материалах. 18
