Тема группового занятия МЕТОДИКА ВЫПОЛНЕНИЯ

Тема группового занятия МЕТОДИКА ВЫПОЛНЕНИЯ КУРСОВОГО ПРОЕКТИРОВАНИЯ. ВЫДАЧА ЗАДАНИЙ

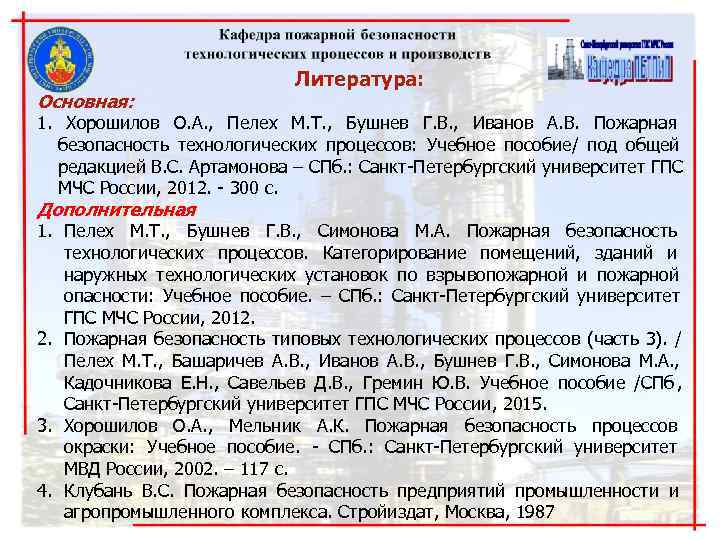

Литература: Основная: 1. Хорошилов О. А. , Пелех М. Т. , Бушнев Г. В. , Иванов А. В. Пожарная безопасность технологических процессов: Учебное пособие/ под общей редакцией В. С. Артамонова – СПб. : Санкт Петербургский университет ГПС МЧС России, 2012. 300 с. Дополнительная 1. Пелех М. Т. , Бушнев Г. В. , Симонова М. А. Пожарная безопасность технологических процессов. Категорирование помещений, зданий и наружных технологических установок по взрывопожарной и пожарной опасности: Учебное пособие. – СПб. : Санкт Петербургский университет ГПС МЧС России, 2012. 2. Пожарная безопасность типовых технологических процессов (часть 3). / Пелех М. Т. , Башаричев А. В. , Иванов А. В. , Бушнев Г. В. , Симонова М. А. , Кадочникова Е. Н. , Савельев Д. В. , Гремин Ю. В. Учебное пособие /СПб , Санкт Петербургский университет ГПС МЧС России, 2015. 3. Хорошилов О. А. , Мельник А. К. Пожарная безопасность процессов окраски: Учебное пособие. СПб. : Санкт Петербургский университет МВД России, 2002. – 117 с. 4. Клубань В. С. Пожарная безопасность предприятий промышленности и агропромышленного комплекса. Стройиздат, Москва, 1987

5. Малинин В. Р. , Хорошилов О. А. Пожарная безопасность основных технологических процессов нефтеперерабатывающих заводов: учебное пособие / Санкт-Петербургский университет МВД России, Санкт-Петербург 1999 6. Расчет показателей пожаровзрывоопасности веществ и материалов: руководство. – М. ВНИИПО, 2002 Нормативно-правовые документы: 1. СП 12. 13130 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности 2. ГОСТ 12. 3. 047 -12 Пожарная безопасность технологических процессов. Общие требования. Методы контроля.

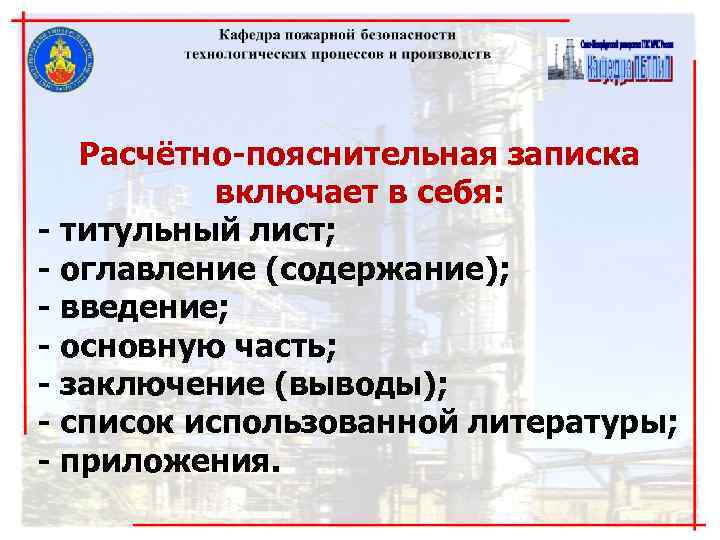

Расчётно-пояснительная записка включает в себя: - титульный лист; - оглавление (содержание); - введение; - основную часть; - заключение (выводы); - список использованной литературы; - приложения.

Анализ пожарной опасности обращающихся веществ Наименование Показатели пожарной опасности вещества Группа tвсп, tвос, tсв, , , tн, tв, Другие горючести о. С г/м 3 о. С показатели (%) 1 2 3 4 5 6 7 8 9 10 Литература Пожаровзрывоопасность веществ и материалов и средства их тушения. Справочник в двух частях. Корольченко А. Я. , Корольченко Д. А. , Пожнаука, 2004

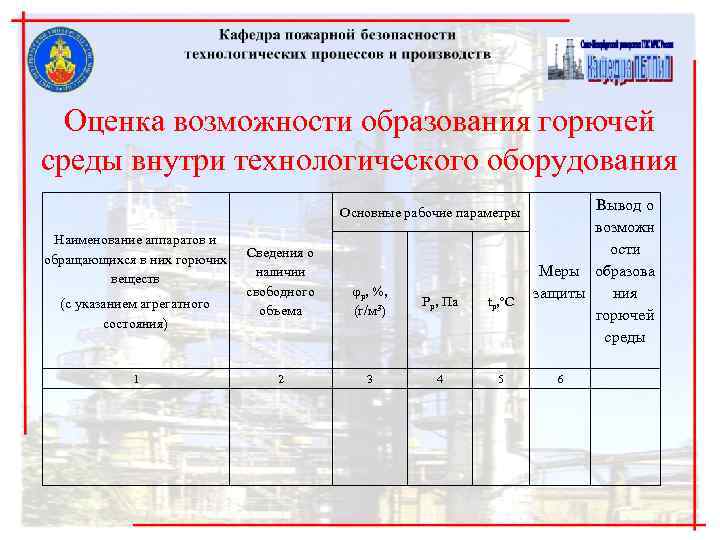

Оценка возможности образования горючей среды внутри технологического оборудования Основные рабочие параметры Вывод о возможн Наименование аппаратов и Сведения о ости обращающихся в них горючих веществ наличии Меры образова свободного р, %, защиты ния (с указанием агрегатного Рр, Па tр, о. С объема (г/м 3) горючей состояния) среды 1 2 3 4 5 6

ОЦЕНКА ВОЗМОЖНОСТИ ОБРАЗОВАНИЯ ГОРЮЧЕЙ СРЕДЫ В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ И НА ОТКРЫТЫХ ТЕХНОЛОГИЧЕСКИХ ПЛОЩАДКАХ ПРИ ВЫХОДЕ ВЕЩЕСТВ НАРУЖУ ИЗ ОБОРУДОВАНИЯ 1 й тип Аппараты с открытой поверхностью испарения (окрасочные ванны, ванны для пропитки изделий, ванны для промывки и обезжиривания деталей, закалочные ванны и т. п. ). 2 й тип Аппараты с дыхательными устройствами. Данные аппараты представляют собой закрытые ёмкости, внутренний объём которых сообщается с окружающей средой через дыхательные устройства (дыхательные трубы, клапана и т. п. ). К таким аппаратам относятся резервуары, мерники, дозаторы и другие емкости, работа которых по условиям технологии требует изменения уровня жидкости.

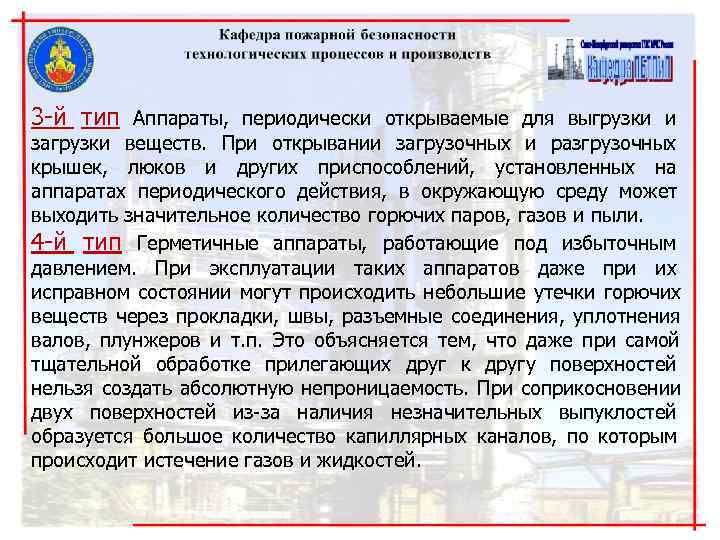

3 й тип Аппараты, периодически открываемые для выгрузки и загрузки веществ. При открывании загрузочных и разгрузочных крышек, люков и других приспособлений, установленных на аппаратах периодического действия, в окружающую среду может выходить значительное количество горючих паров, газов и пыли. 4 й тип Герметичные аппараты, работающие под избыточным давлением. При эксплуатации таких аппаратов даже при их исправном состоянии могут происходить небольшие утечки горючих веществ через прокладки, швы, разъемные соединения, уплотнения валов, плунжеров и т. п. Это объясняется тем, что даже при самой тщательной обработке прилегающих друг к другу поверхностей нельзя создать абсолютную непроницаемость. При соприкосновении двух поверхностей из за наличия незначительных выпуклостей образуется большое количество капиллярных каналов, по которым происходит истечение газов и жидкостей.

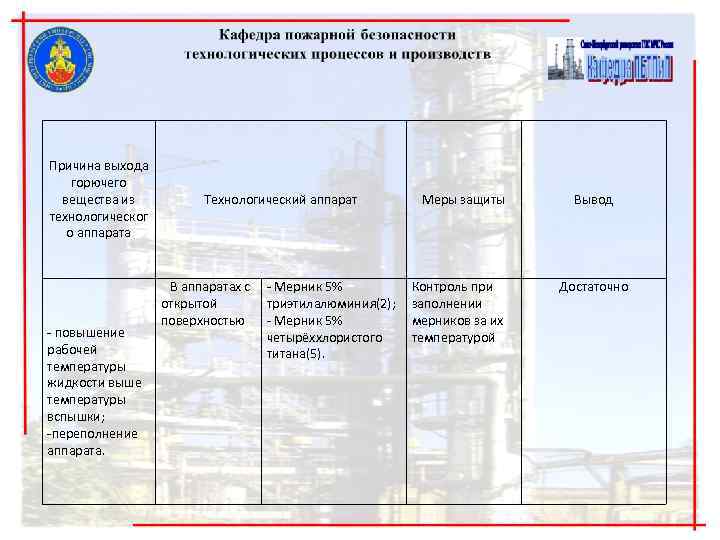

Причина выхода горючего вещества из Технологический аппарат Меры защиты Вывод технологическог о аппарата В аппаратах с - Мерник 5% Контроль при Достаточно открытой триэтилалюминия(2); заполнении поверхностью - Мерник 5% мерников за их - повышение четырёххлористого температурой рабочей титана(5). температуры жидкости выше температуры вспышки; -переполнение аппарата.

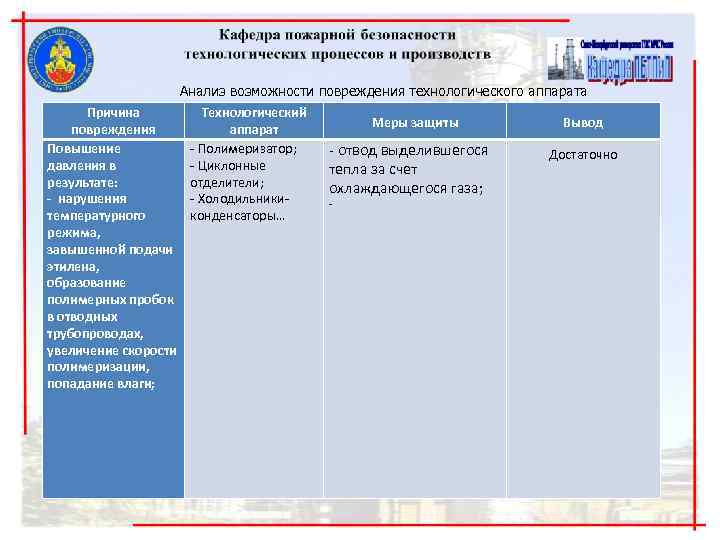

Анализ возможности повреждения технологического аппарата Причина Технологический повреждения аппарат Меры защиты Вывод Повышение - Полимеризатор; - отвод выделившегося Достаточно давления в - Циклонные тепла за счет результате: отделители; охлаждающегося газа; - нарушения - Холодильники- - температурного конденсаторы… режима, завышенной подачи этилена, образование полимерных пробок в отводных трубопроводах, увеличение скорости полимеризации, попадание влаги;

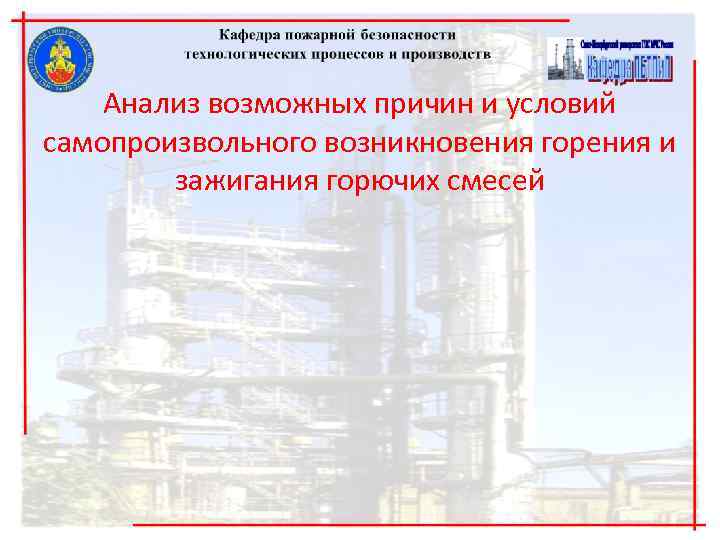

Анализ возможных причин и условий самопроизвольного возникновения горения и зажигания горючих смесей

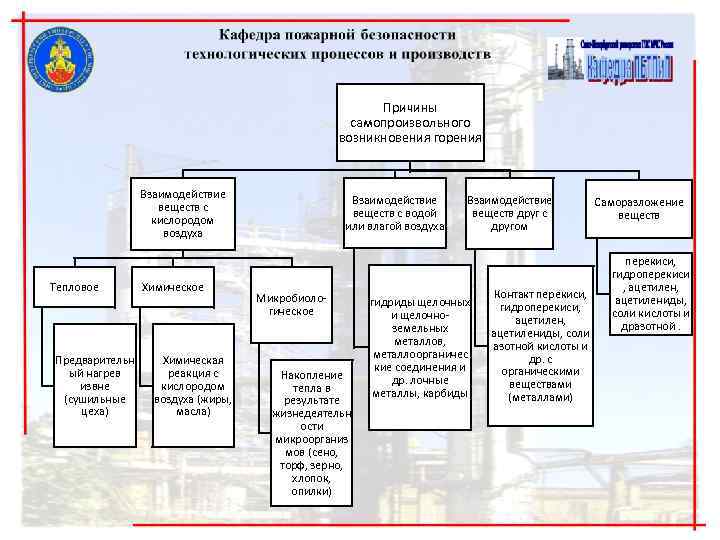

Причины самопроизвольного возникновения горения Взаимодействие Саморазложение веществ с водой веществ друг с веществ кислородом или влагой воздуха другом воздуха перекиси, гидроперекиси Тепловое Химическое , ацетилен, Микробиоло- Контакт перекиси, гидриды щелочных ацетилениды, гическое гидроперекиси, и щелочно- соли кислоты и ацетилен, земельных дразотной. ацетилениды, соли металлов, азотной кислоты и Предварительн Химическая металлоорганичес др. с ый нагрев реакция с кие соединения и органическими Накопление др. лочные извне кислородом тепла в веществами (сушильные воздуха (жиры, металлы, карбиды (металлами) результате цеха) масла) жизнедеятельн ости микроорганиз мов (сено, торф, зерно, хлопок, опилки)

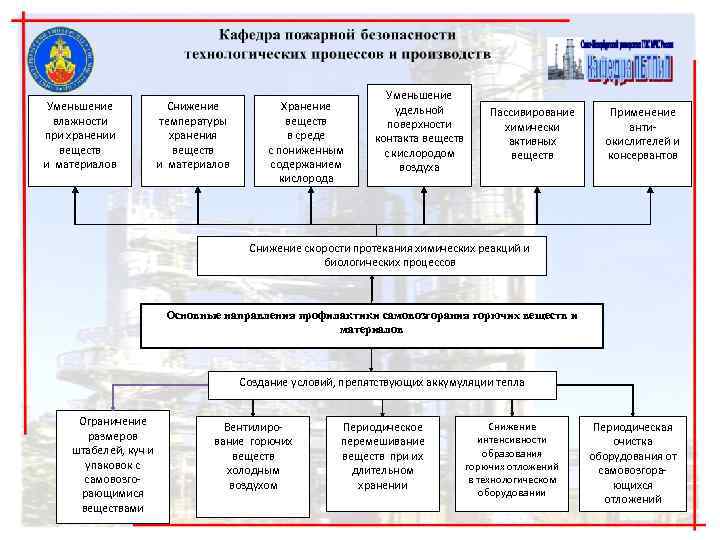

Уменьшение Снижение Хранение удельной Пассивирование Применение влажности температуры веществ поверхности химически анти- при хранении хранения в среде контакта веществ активных окислителей и веществ с пониженным с кислородом веществ консервантов и материалов содержанием воздуха кислорода Снижение скорости протекания химических реакций и биологических процессов Основные направления профилактики самовозгорания горючих веществ и материалов Создание условий, препятствующих аккумуляции тепла Ограничение Вентилиро- Периодическое Снижение Периодическая размеров вание горючих перемешивание интенсивности очистка штабелей, куч и веществ при их образования оборудования от упаковок с холодным длительном горючих отложений самовозгора- самовозго- воздухом хранении в технологическом ющихся рающимися оборудовании отложений веществами

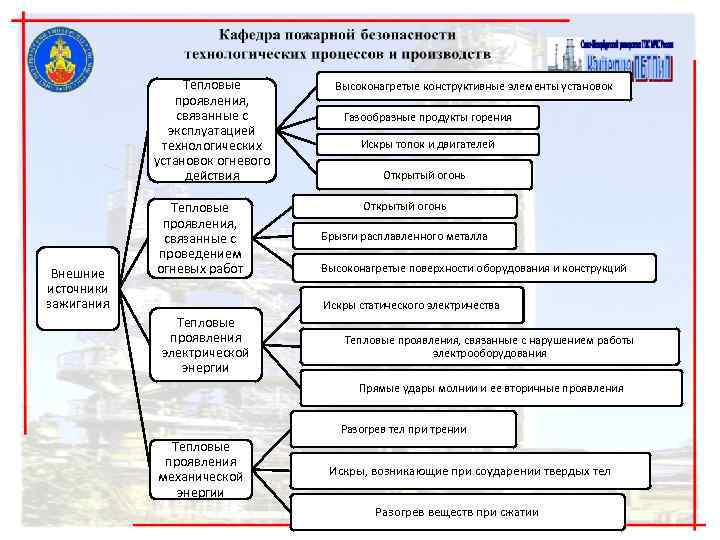

Тепловые Высоконагретые конструктивные элементы установок проявления, связанные с Газообразные продукты горения эксплуатацией технологических Искры топок и двигателей установок огневого действия Открытый огонь Тепловые Открытый огонь проявления, связанные с Брызги расплавленного металла проведением Внешние огневых работ Высоконагретые поверхности оборудования и конструкций источники зажигания Искры статического электричества Тепловые проявления Тепловые проявления, связанные с нарушением работы электрической электрооборудования энергии Прямые удары молнии и ее вторичные проявления Разогрев тел при трении Тепловые проявления Искры, возникающие при соударении твердых тел механической энергии Разогрев веществ при сжатии

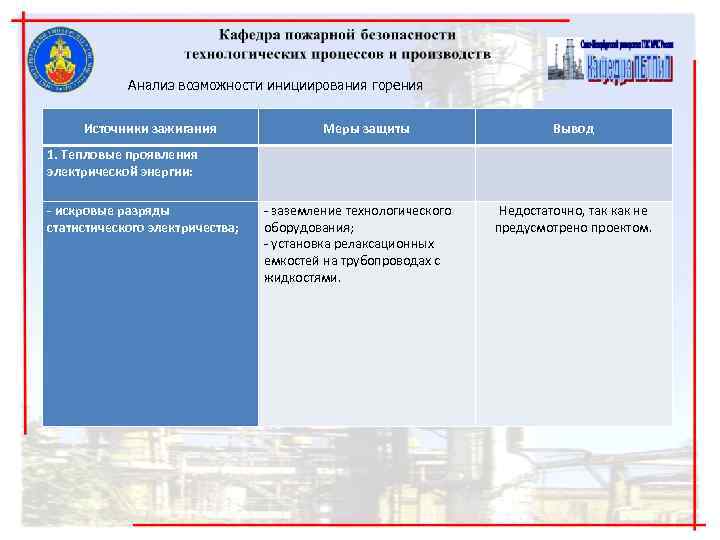

Анализ возможности инициирования горения Источники зажигания Меры защиты Вывод 1. Тепловые проявления электрической энергии: - искровые разряды - заземление технологического Недостаточно, так как не статистического электричества; оборудования; предусмотрено проектом. - установка релаксационных емкостей на трубопроводах с жидкостями.

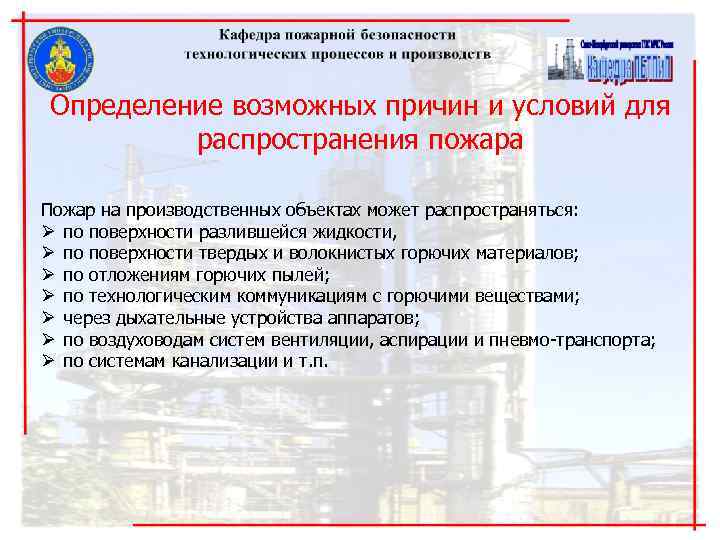

Определение возможных причин и условий для распространения пожара Пожар на производственных объектах может распространяться: Ø по поверхности разлившейся жидкости, Ø по поверхности твердых и волокнистых горючих материалов; Ø по отложениям горючих пылей; Ø по технологическим коммуникациям с горючими веществами; Ø через дыхательные устройства аппаратов; Ø по воздуховодам систем вентиляции, аспирации и пневмо транспорта; Ø по системам канализации и т. п.

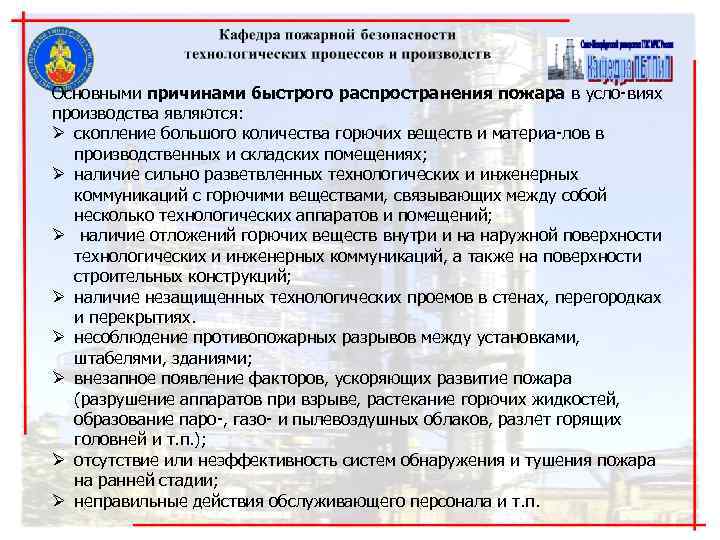

Основными причинами быстрого распространения пожара в усло виях производства являются: Ø скопление большого количества горючих веществ и материа лов в производственных и складских помещениях; Ø наличие сильно разветвленных технологических и инженерных коммуникаций с горючими веществами, связывающих между собой несколько технологических аппаратов и помещений; Ø наличие отложений горючих веществ внутри и на наружной поверхности технологических и инженерных коммуникаций, а также на поверхности строительных конструкций; Ø наличие незащищенных технологических проемов в стенах, перегородках и перекрытиях. Ø несоблюдение противопожарных разрывов между установками, штабелями, зданиями; Ø внезапное появление факторов, ускоряющих развитие пожара (разрушение аппаратов при взрыве, растекание горючих жидкостей, образование паро , газо и пылевоздушных облаков, разлет горящих головней и т. п. ); Ø отсутствие или неэффективность систем обнаружения и тушения пожара на ранней стадии; Ø неправильные действия обслуживающего персонала и т. п.

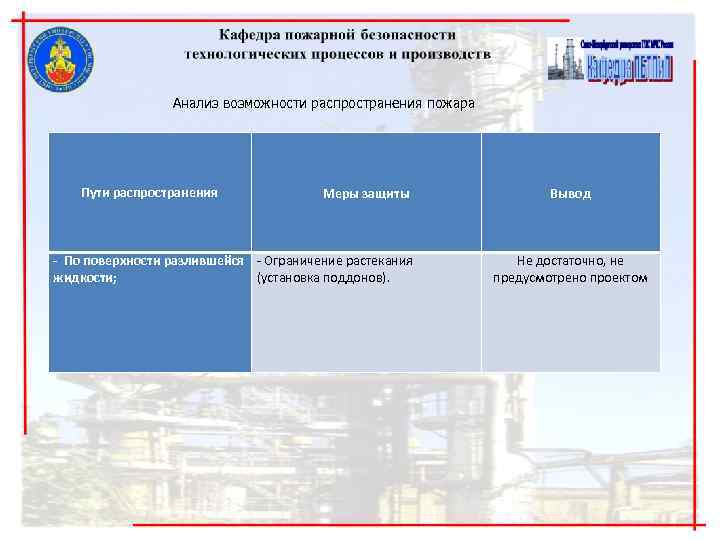

Анализ возможности распространения пожара Пути распространения Меры защиты Вывод - По поверхности разлившейся - Ограничение растекания Не достаточно, не жидкости; (установка поддонов). предусмотрено проектом

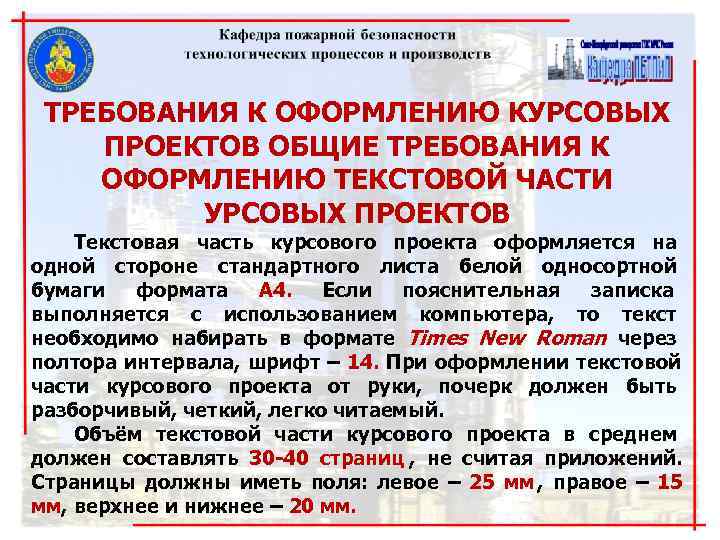

ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ КУРСОВЫХ ПРОЕКТОВ ОБЩИЕ ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ТЕКСТОВОЙ ЧАСТИ УРСОВЫХ ПРОЕКТОВ Текстовая часть курсового проекта оформляется на одной стороне стандартного листа белой односортной бумаги формата А 4. Если пояснительная записка выполняется с использованием компьютера, то текст необходимо набирать в формате Times New Roman через полтора интервала, шрифт – 14. При оформлении текстовой части курсового проекта от руки, почерк должен быть разборчивый, четкий, легко читаемый. Объём текстовой части курсового проекта в среднем должен составлять 30 -40 страниц , не считая приложений. Страницы должны иметь поля: левое – 25 мм , правое – 15 мм, верхнее и нижнее – 20 мм.

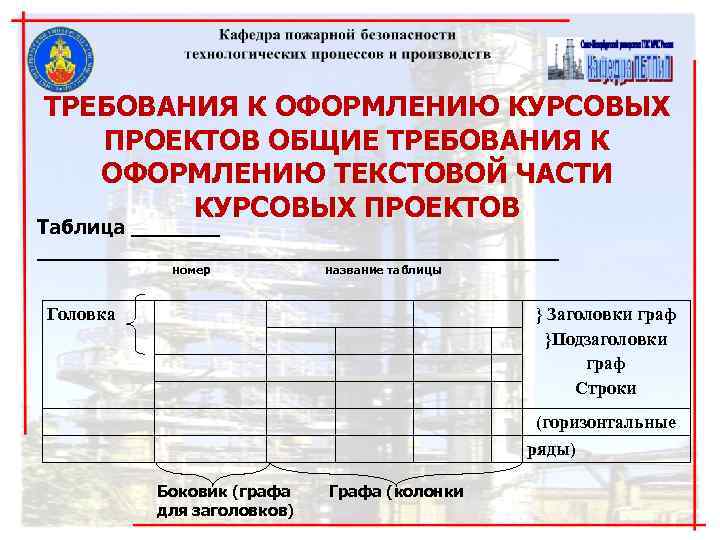

ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ КУРСОВЫХ ПРОЕКТОВ ОБЩИЕ ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ТЕКСТОВОЙ ЧАСТИ КУРСОВЫХ ПРОЕКТОВ Таблица ________________________ номер название таблицы Головка } Заголовки граф }Подзаголовки граф Строки (горизонтальные ряды) Боковик (графа Графа (колонки для заголовков)
