Тема: Энергосбережение в системах водоснабжения и водоотведения. Подготовил: Хлебников А. А. КМТ группы 3 -3

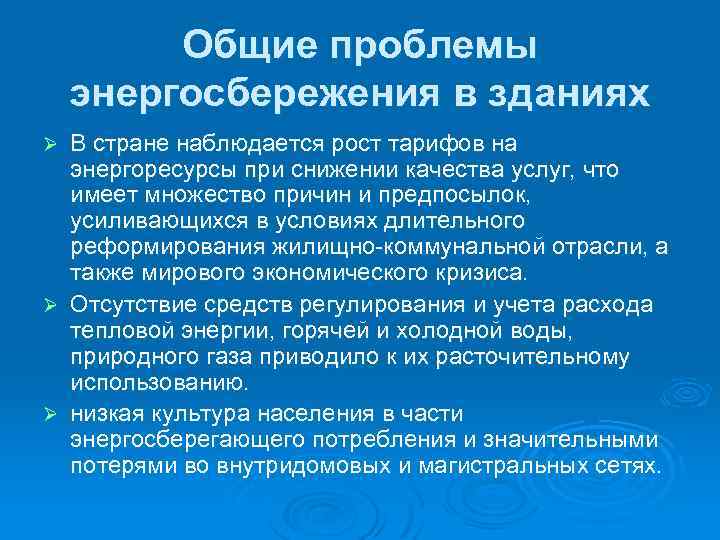

Общие проблемы энергосбережения в зданиях В стране наблюдается рост тарифов на энергоресурсы при снижении качества услуг, что имеет множество причин и предпосылок, усиливающихся в условиях длительного реформирования жилищно-коммунальной отрасли, а также мирового экономического кризиса. Ø Отсутствие средств регулирования и учета расхода тепловой энергии, горячей и холодной воды, природного газа приводило к их расточительному использованию. Ø низкая культура населения в части энергосберегающего потребления и значительными потерями во внутридомовых и магистральных сетях. Ø
Энергосберегающие мероприятия в области водопотребления зданий: Ø Ø Ø Ø установка общедомовых счетчиков горячей и холодной воды; установка квартирных счетчиков расхода воды; установка счетчиков расхода воды в помещениях, имеющих обособленное потребление; установка стабилизаторов давления (понижение давление и выравнивание давления по этажам); теплоизоляция трубопроводов ГВС (подающего и циркуляционого); подогрев подаваемой холодной воды (от теплового насоса, от обратной сетевой воды и т. д); установка экономичных душевых сеток; установка в квартирах клавишных кранов и смесителей; установка шаровых кранов в точках коллективного водоразбора; установка двухсекционных раковин; установка двухрежимных смывных бачков; использование смесителей с автоматическим регулированием температуры воды; регулярное информирование жителей о состоянии расхода воды и мерах по его сокращению.

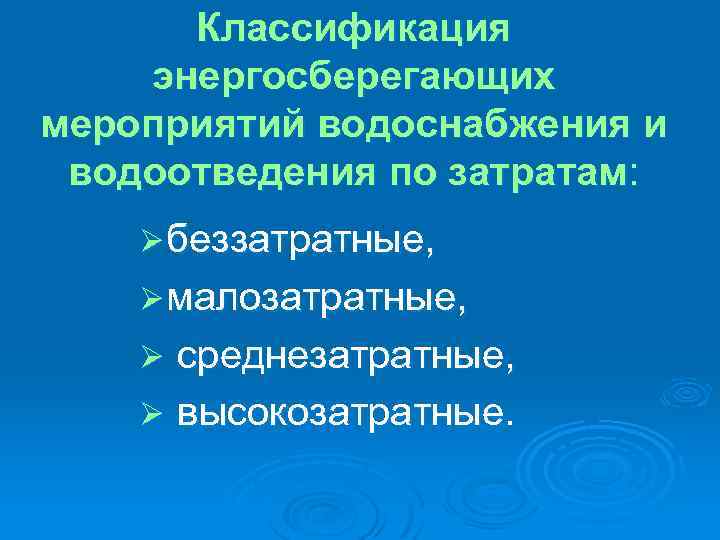

Классификация энергосберегающих мероприятий водоснабжения и водоотведения по затратам: Ø беззатратные, Ø малозатратные, среднезатратные, Ø высокозатратные. Ø

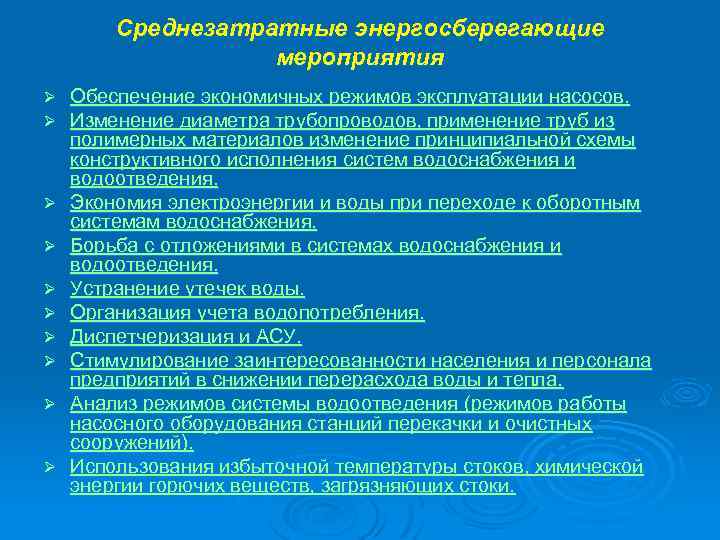

Среднезатратные энергосберегающие мероприятия Ø Ø Ø Ø Ø Обеспечение экономичных режимов эксплуатации насосов. Изменение диаметра трубопроводов, применение труб из полимерных материалов изменение принципиальной схемы конструктивного исполнения систем водоснабжения и водоотведения. Экономия электроэнергии и воды при переходе к оборотным системам водоснабжения. Борьба с отложениями в системах водоснабжения и водоотведения. Устранение утечек воды. Организация учета водопотребления. Диспетчеризация и АСУ. Стимулирование заинтересованности населения и персонала предприятий в снижении перерасхода воды и тепла. Анализ режимов системы водоотведения (режимов работы насосного оборудования станций перекачки и очистных сооружений). Использования избыточной температуры стоков, химической энергии горючих веществ, загрязняющих стоки.
Эффективность установки приборов учета воды (опыт управляющих компаний сферы ЖКХ г. Екатеринбурга ) Сравнение экономических показателей потребления энергоресурсов в МКД

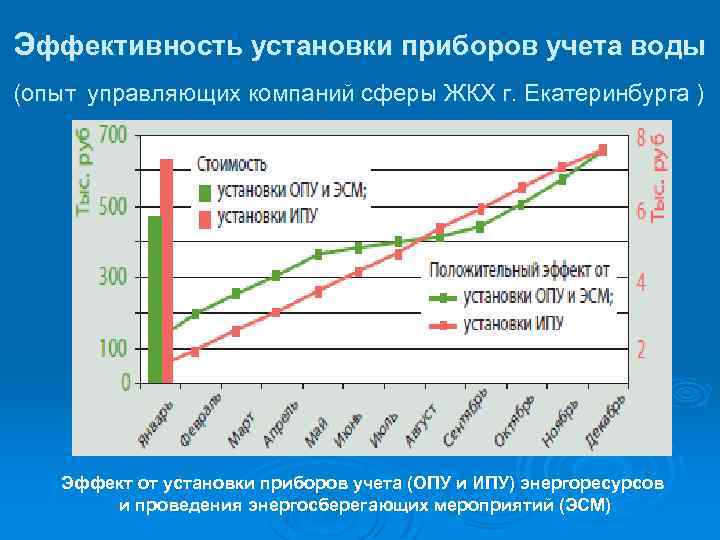

Эффективность установки приборов учета воды (опыт управляющих компаний сферы ЖКХ г. Екатеринбурга ) Эффект от установки приборов учета (ОПУ и ИПУ) энергоресурсов и проведения энергосберегающих мероприятий (ЭСМ)
Опыт модернизации городских систем водоотведения Как известно, в Российской Федерации объем бытовых стоков превышает две трети общего количества загрязненных вод. При этом вовсе не проходят очистку 7% этого объема. Но даже очищаемые стоки не обрабатываются до нормативных требований (до них доводится всего 46%). Ø Причины сложившегося положения, в общем, очевидны: свыше 30% канализационных сетей изношены полностью и требуют полной замены как трубопроводов, так и оборудования, однако в 2009 году, по данным программы «Чистая вода» , было заменено только 0, 4% коммуникаций. Ø
Насос GRUNDFOS серии S типоразмера 66 с канальным рабочим колесом

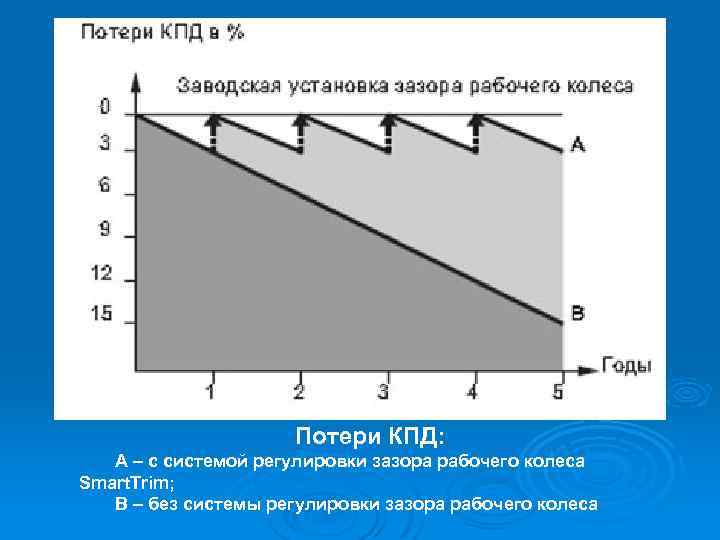

Потери КПД: А – с системой регулировки зазора рабочего колеса Smart. Trim; В – без системы регулировки зазора рабочего колеса

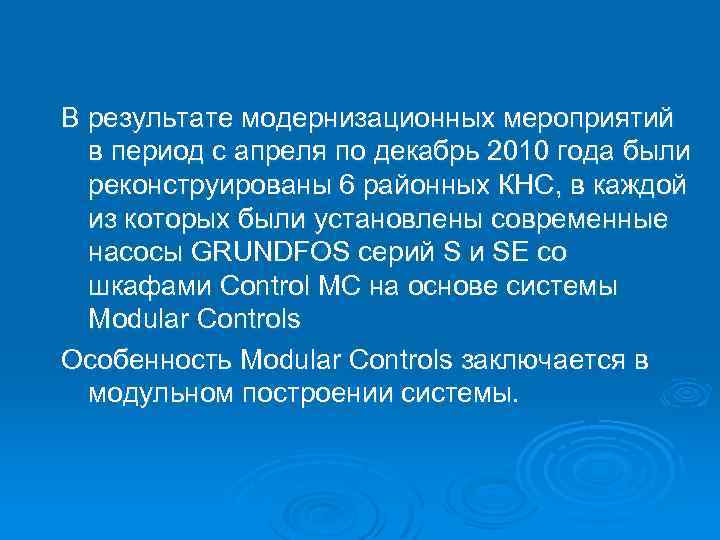

В результате модернизационных мероприятий в период с апреля по декабрь 2010 года были реконструированы 6 районных КНС, в каждой из которых были установлены современные насосы GRUNDFOS серий S и SE со шкафами Control MC на основе системы Modular Controls Особенность Modular Controls заключается в модульном построении системы.
Устройство управления насосами в функции уровня
Общие задачи АСУ ТП Ви. В городского водоснабжения: оперативное управление и контроль работы системы Ви. В; Ø поддержание заданных режимов работы системы и объектов Ви. В, а также оптимизация протекающих процессов; Ø оперативное обнаружение и извещение о происходящих авариях; Ø сбережение воды и энергоресурсов. Ø

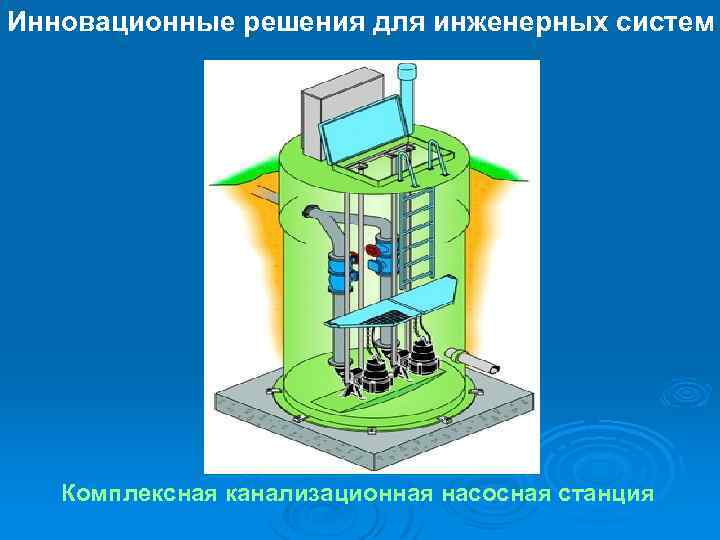

Инновационные решения для инженерных систем Комплексная канализационная насосная станция
Спасибо за внимание!
