Тема: Электрооборудование башенного крана Студент ФЗВО группы 6 -74 к Руководитель Захаров А. М. доцент к. т. н. кафедры ЭП и АПУ
Цель работы: разработка электропривода башенного крана грузоподъемностью 8 тонн типа КБ-403 А Объект проектирования: Электрооборудование башенного крана

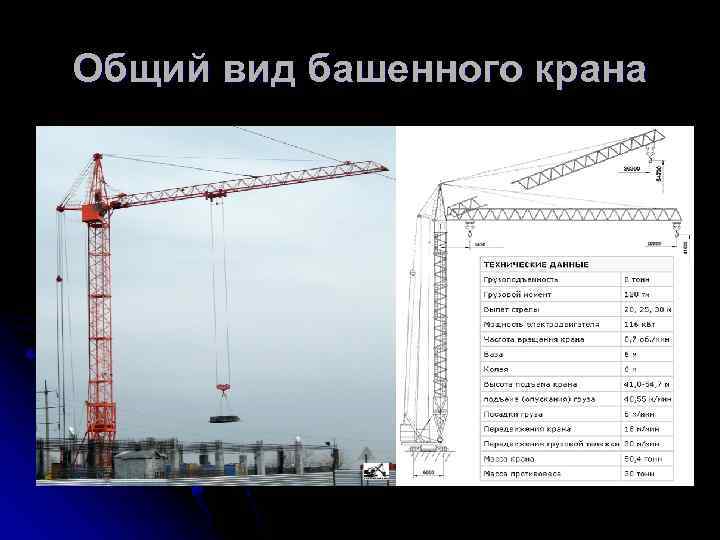

Общий вид башенного крана

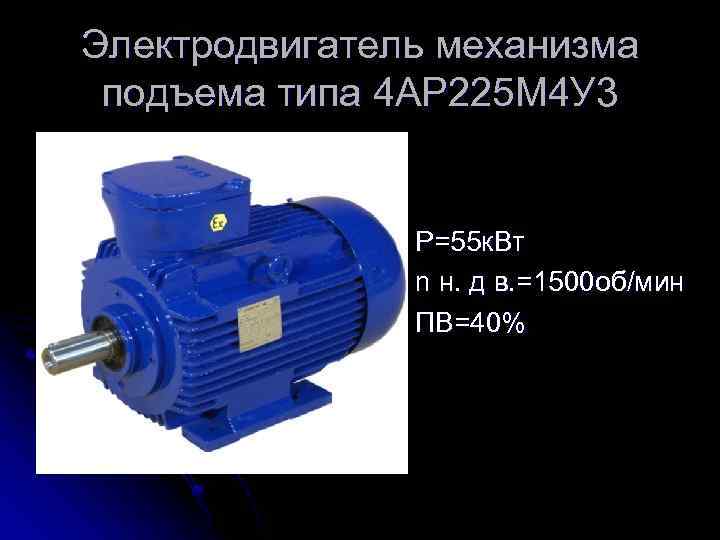

Электродвигатель механизма подъема типа 4 АР 225 М 4 У 3 P=55 к. Вт n н. д в. =1500 об/мин ПВ=40%

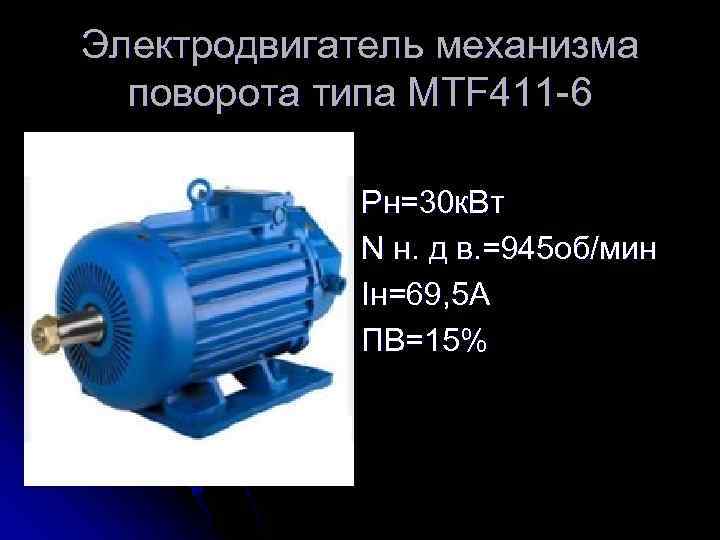

Электродвигатель механизма поворота типа MTF 411 -6 Pн=30 к. Вт N н. д в. =945 об/мин Iн=69, 5 А ПВ=15%

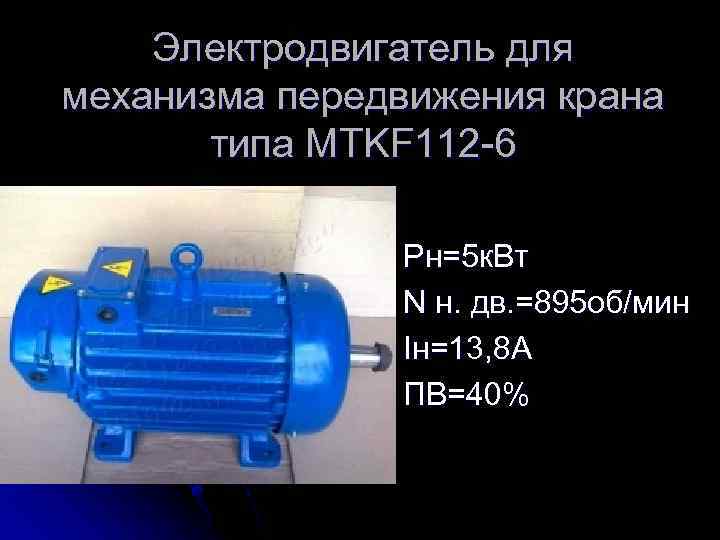

Электродвигатель для механизма передвижения крана типа MTKF 112 -6 Pн=5 к. Вт N н. дв. =895 об/мин Iн=13, 8 А ПВ=40%

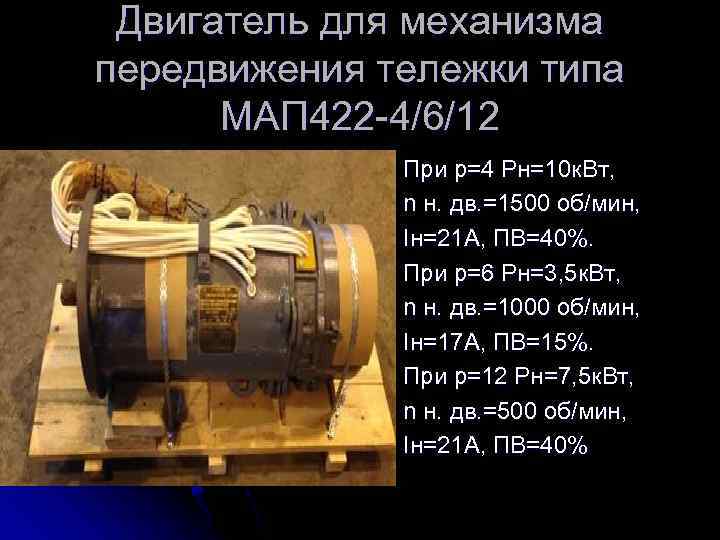

Двигатель для механизма передвижения тележки типа МАП 422 -4/6/12 При p=4 Рн=10 к. Вт, n н. дв. =1500 об/мин, Iн=21 А, ПВ=40%. При р=6 Рн=3, 5 к. Вт, n н. дв. =1000 об/мин, Iн=17 А, ПВ=15%. При р=12 Рн=7, 5 к. Вт, n н. дв. =500 об/мин, Iн=21 А, ПВ=40%
