Тема Дыхательные аппараты используемые в МЧС Выполнил студент

Тема: «Дыхательные аппараты, используемые в МЧС» Выполнил студент 1 курса Оковитый Е.

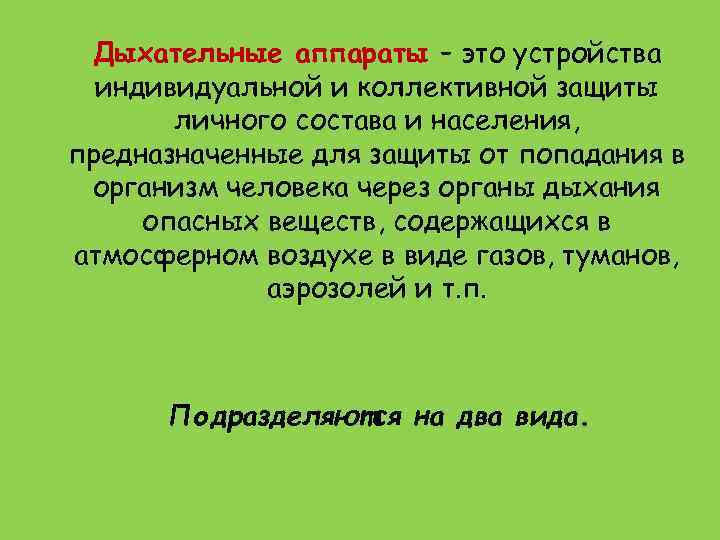

Дыхательные аппараты – это устройства индивидуальной и коллективной защиты личного состава и населения, предназначенные для защиты от попадания в организм человека через органы дыхания опасных веществ, содержащихся в атмосферном воздухе в виде газов, туманов, аэрозолей и т. п. Подразделяются на два вида.

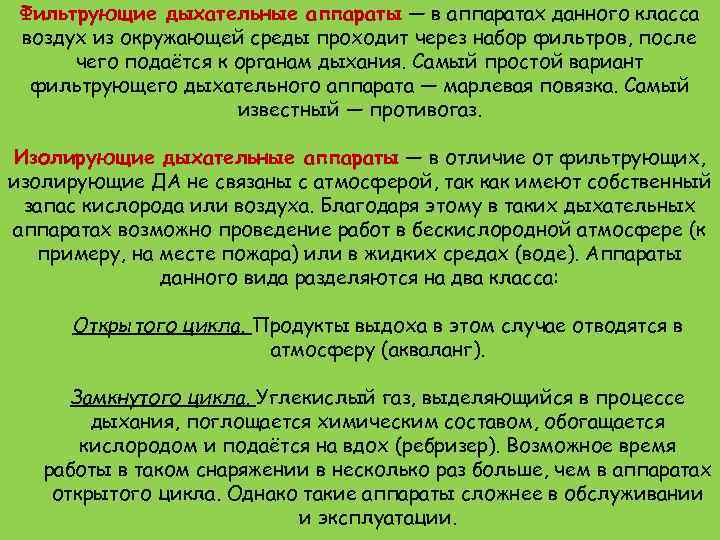

Фильтрующие дыхательные аппараты — в аппаратах данного класса воздух из окружающей среды проходит через набор фильтров, после чего подаётся к органам дыхания. Самый простой вариант фильтрующего дыхательного аппарата — марлевая повязка. Самый известный — противогаз. Изолирующие дыхательные аппараты — в отличие от фильтрующих, изолирующие ДА не связаны с атмосферой, так как имеют собственный запас кислорода или воздуха. Благодаря этому в таких дыхательных аппаратах возможно проведение работ в бескислородной атмосфере (к примеру, на месте пожара) или в жидких средах (воде). Аппараты данного вида разделяются на два класса: Открытого цикла. Продукты выдоха в этом случае отводятся в атмосферу (акваланг). Замкнутого цикла. Углекислый газ, выделяющийся в процессе дыхания, поглощается химическим составом, обогащается кислородом и подаётся на вдох (ребризер). Возможное время работы в таком снаряжении в несколько раз больше, чем в аппаратах открытого цикла. Однако такие аппараты сложнее в обслуживании и эксплуатации.

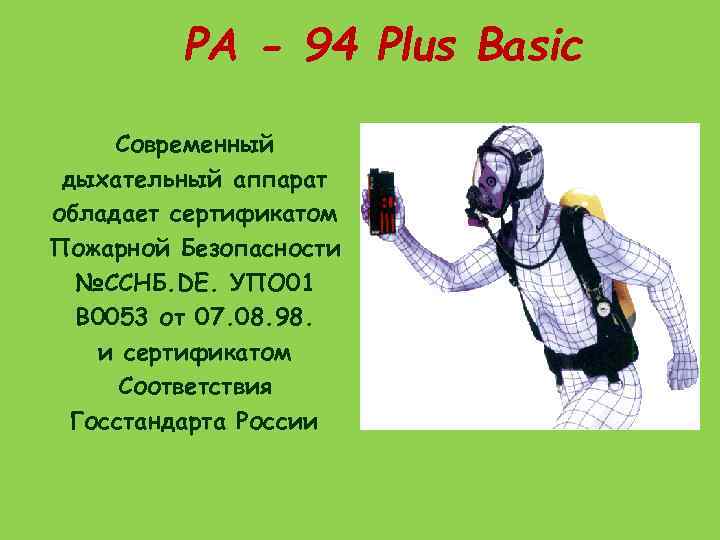

РА - 94 Plus Basic Современный дыхательный аппарат обладает сертификатом Пожарной Безопасности №ССНБ. DE. УПО 01 В 0053 от 07. 08. 98. и сертификатом Соответствия Госстандарта России

Дыхательный аппарат РА 94 Plus Basic • • Аппарат разработан с использованием известной во всем мире пневматики фирмы Дрегер и самой современной технологии. РА 94 обладает высочайшими характеристиками и простой конструкцией: Усовершенствованная несущая система снижает нагрузку, напряжение и усталость на спину. Эргономичный дизайн несущей рамы. Высокопроизводительный редуктор первой ступени обеспечивает превосходные параметры потока. Редуктор не требует обслуживания 6 лет. Легочный автомат Plus с избыточным давлением активизируется по первому вдоху. Двойной обтюратор обеспечивает плотную и удобную подгонку маски. Все части маски просты в обслуживании.

АППАРАТЫ СО СЖАТЫМ ВОЗДУХОМ РА - 94 (Plus Basic) • • Аппарат состоит из: эргономичной углепластиковой несущей конструкции (снижающей вероятность профессиональных заболеваний позвоночника за счет переноса веса на бедра) ременной системой для ношения на спине, редуктора, манометра, "сигналомсвистком", легочного автомата с нормальным и избыточным подмасочным давлением и баллона. Высокопроизводительный редуктор первой ступени обеспечивает превосходные параметры потока. Редуктор имеет уникальный предохранительный и перепускной клапаны и не требует обслуживания в течение 6 -ти лет. Бесшумный легочный автомат с избыточным давлением активируется по первому вздоху, имеет быстросъемное соединение для упрощения очистки и обслуживания. Баллоны. Несущей конструкцией аппарата предусмотрено применение одного на 300 бар, емкостью 6, 8 л. Тип материала: сталь, легированная сталь, углепластик или стеклопластик. Вес 5, 6 кг. Номинальное время защитного действия 90 мин.

Устройство и составные части дыхательного аппарата РА-94 Plus Basic Плечевые ремни Быстросъемный соединительный штуцер спасательного устройства Быстросъемный соединительный штуцер Маска с легочным автоматом Манометр со свистком Поясной ремень редуктор Вентиль баллона Воздушный баллон Рама с подвесной системой

Сигнальное устройство с манометром • Сигнальное устройство с манометром расположено на плечевом ремне и имеет удобную резиновую защиту от ударов. Манометр сертифицирован Госстандартом РФ.

УСТРОЙСТВО МАНОМЕТРА 1 - индикатор; 2 - защитный кожух; 3 - втулка; 4 - свисток сигнального устройства; 5 - капилляр; 6 - ось капилляра; 10 - фиксирующие винты;

Редуктор Простой и надежный редуктор со встроенным предохранительным клапаном обеспечивает стабильное редуцированное давление на протяжение всего срока службы аппарата и не требует регулировок в процессе эксплуатации.

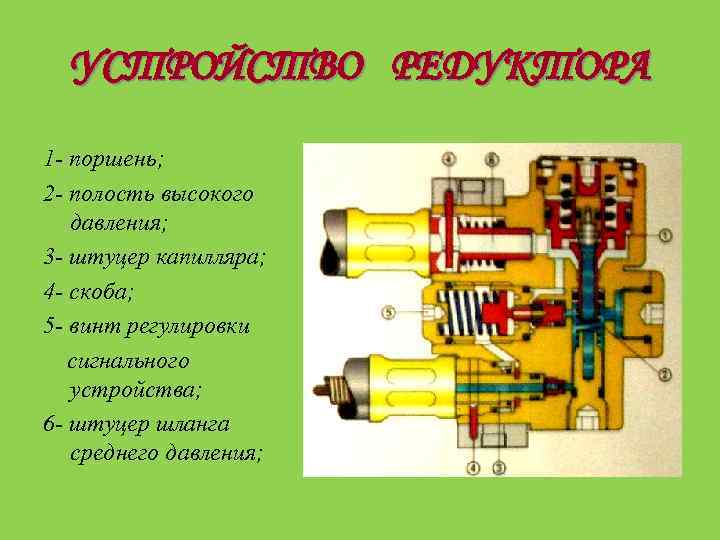

УСТРОЙСТВО РЕДУКТОРА 1 - поршень; 2 - полость высокого давления; 3 - штуцер капилляра; 4 - скоба; 5 - винт регулировки сигнального устройства; 6 - штуцер шланга среднего давления;

Легочный автомат Миниатюрный легочный автомат с сервоприводом выполнен из высокопрочной пластмассы, имеет байпас и кнопку выключения избыточного давления. Легочный автомат крепится на маске спереди и, таким образом, не создает помех при наклоне головы вниз. Включение и выключение байпаса производится поворотом маховика на корпусе легочного автомата, что при высоких физических нагрузках оставляет свободными руки.

Устройство легочного автомата 1 -штуцер; 2 -корпус; 3 -клапан; 4 -рычаг; 5 -крышка; 6 -уголок шланга среднего давления; 7 -пружина рычага выключения; 8 -фиксатор мембраны; 9 -мембрана; 10 -уплотнительное кольцо; 11 -рычаг выключения; 12 -фиксатор направляющей; 13 -шток клапана; 14 -балансировочный пистон; 15 -пружина; 16 -втулка; 17 -полость среднего давления; 18 -рычаг;

Полнолицевые маски • Маски аппарата могут быть выполнены из неопрена или силикона и снабжены ременным или сетчатым оголовьем. Стекла масок выполнены из высокопрочного поликарбоната и допускают легкую замену при необходимости. • Все маски соответствуют требованиям НПБ 168 -99.

Воздушные баллоны БК-7 -300 С НПП «МАШТЕСТ» Баллон комбинированный БК-7 -300 С Сертификат соответствия РОСС RU. АЯ 04. И 04090 Мос. Обл. г. Королев ЦНИИМаш Рабочее давление, Р МПа – 29, 4 (300) Пробное гидравлическое давление Рпр. МПА (кгс/см 2) – 44, 1 (450) Вместимость баллона – 6, 8 л

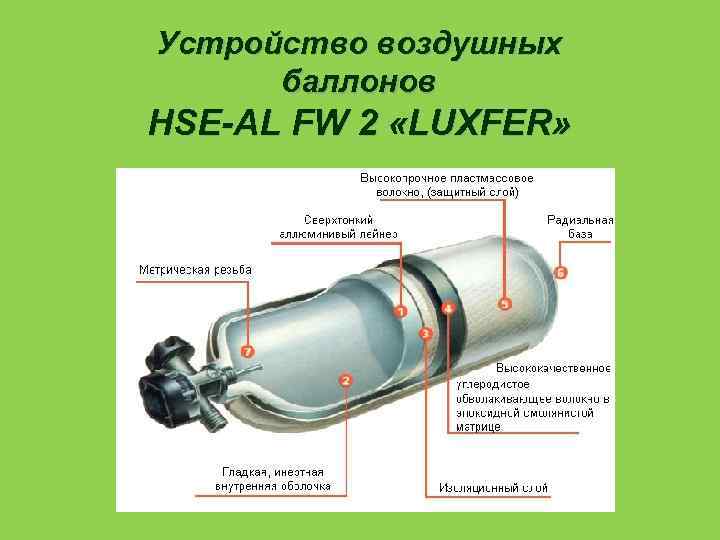

Устройство воздушных баллонов HSE-AL FW 2 «LUXFER»

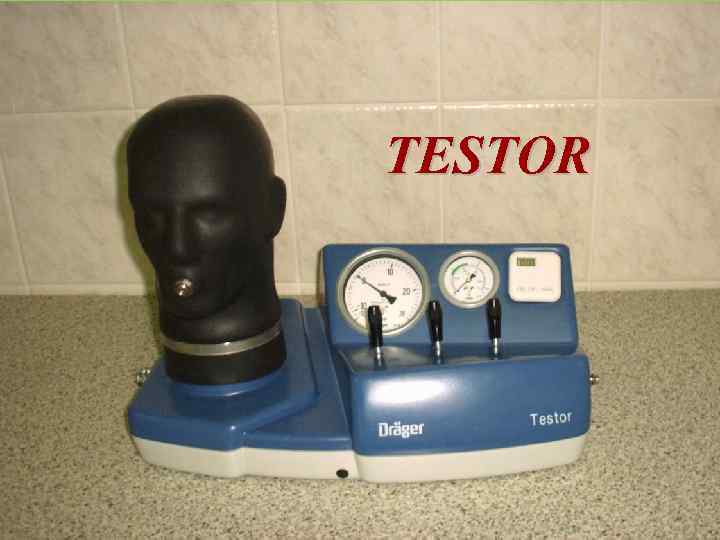

TESTOR

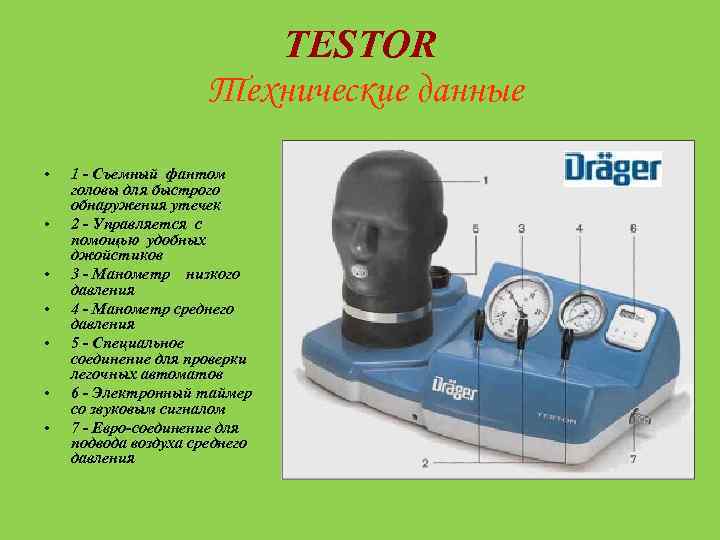

TESTOR Технические данные • • 1 - Съемный фантом головы для быстрого обнаружения утечек 2 - Управляется с помощью удобных джойстиков 3 - Манометр низкого давления 4 - Манометр среднего давления 5 - Специальное соединение для проверки легочных автоматов 6 - Электронный таймер со звуковым сигналом 7 - Евро-соединение для подвода воздуха среднего давления

«Скад-1»

Устройство «СКАД-1» • • • 1 - присоединительная муфта (резьба М 45 х3) с уплотнительным кольцом и заглушкой; 2 - рычаг переключения "избытоквакуум"; 3 - кнопка сброса избыточного или вакуум-метрического давления; 4 - мановакуумметр; 5 - рукоятка насоса с фиксатором; 6 - кнопка сброса редуцированного давления; 7 - быстроразъёмное соединение; 8 - манометр редуцированного давления; 9 - секундомер; 10 - отсек для переходников.
