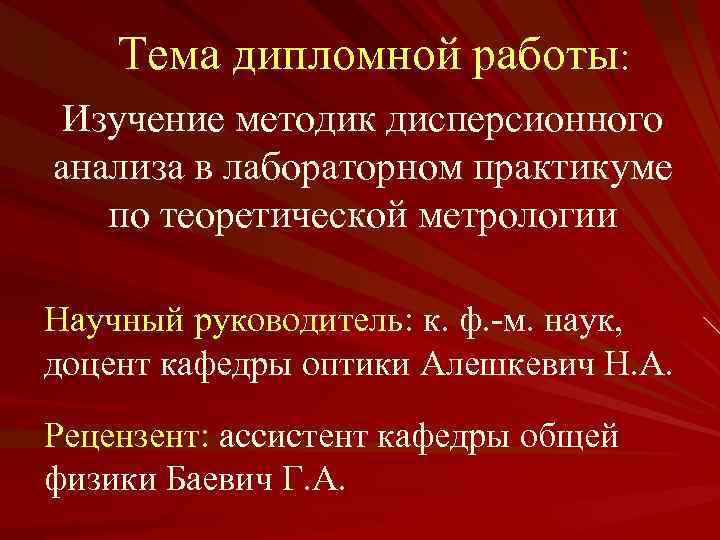

Тема дипломной работы: Изучение методик дисперсионного анализа в лабораторном практикуме по теоретической метрологии Научный руководитель: к. ф. -м. наук, доцент кафедры оптики Алешкевич Н. А. Рецензент: ассистент кафедры общей физики Баевич Г. А.

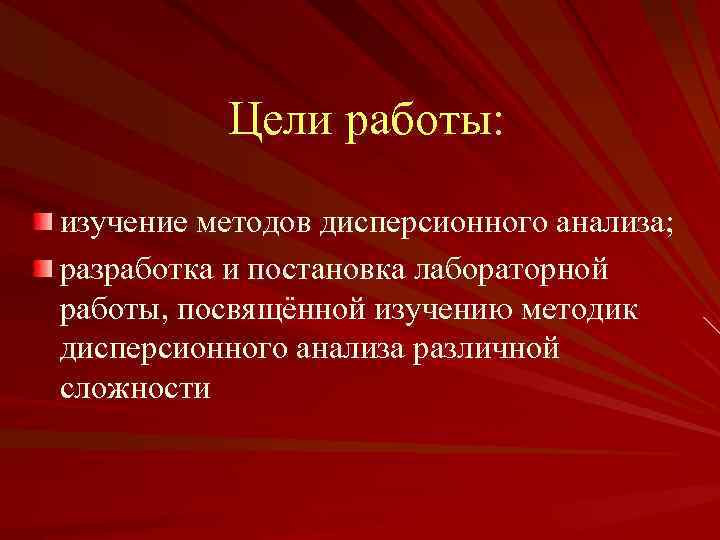

Цели работы: изучение методов дисперсионного анализа; разработка и постановка лабораторной работы, посвящённой изучению методик дисперсионного анализа различной сложности

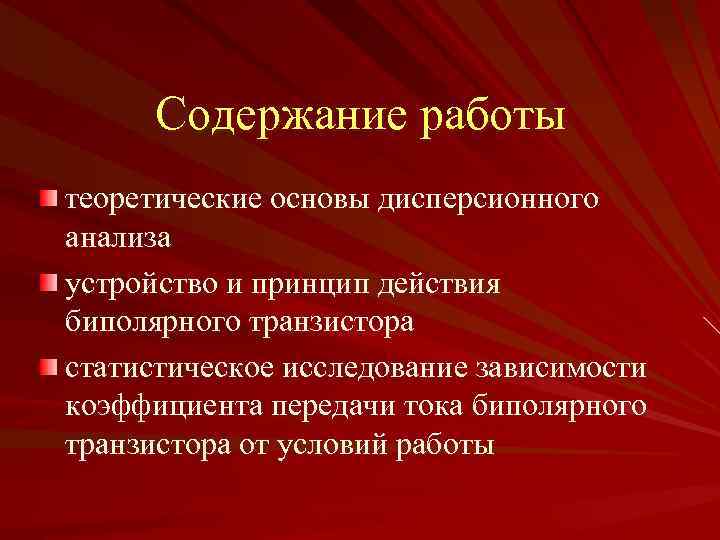

Содержание работы теоретические основы дисперсионного анализа устройство и принцип действия биполярного транзистора статистическое исследование зависимости коэффициента передачи тока биполярного транзистора от условий работы

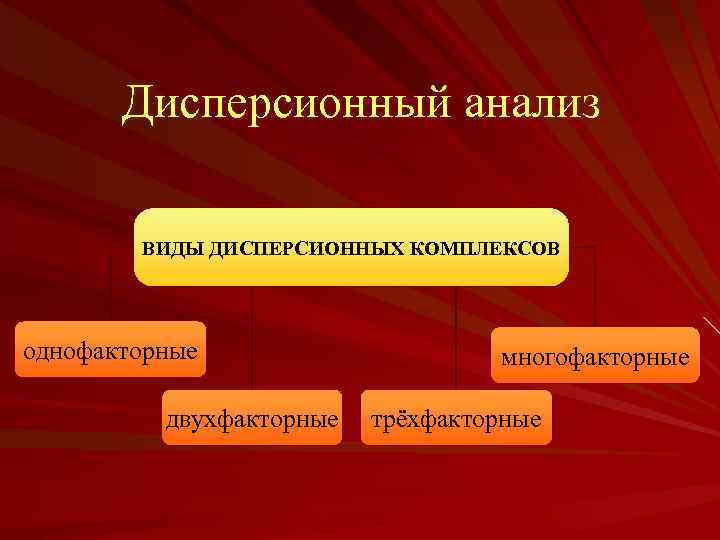

Дисперсионный анализ ВИДЫ ДИСПЕРСИОННЫХ КОМПЛЕКСОВ однофакторные двухфакторные многофакторные трёхфакторные
Анализ однофакторных комплексов первичные данные группируют в виде комбинационной таблицы; рассчитывают вспомогательные величины Σxi, Σ(Σxi)2 и Σxi 2; рассчитывают девиаты: Dy, DА и Dе; определяют числа степеней свободы: ky, k. А и kе; находят дисперсии: s. A 2 и se 2; определяют дисперсионное отношение F=s. A 2/se 2

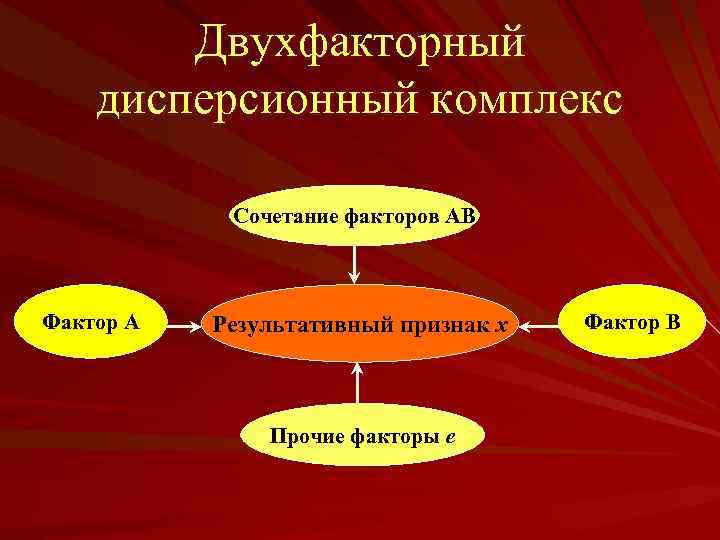

Двухфакторный дисперсионный комплекс Сочетание факторов АВ Фактор А Результативный признак x Прочие факторы е Фактор В

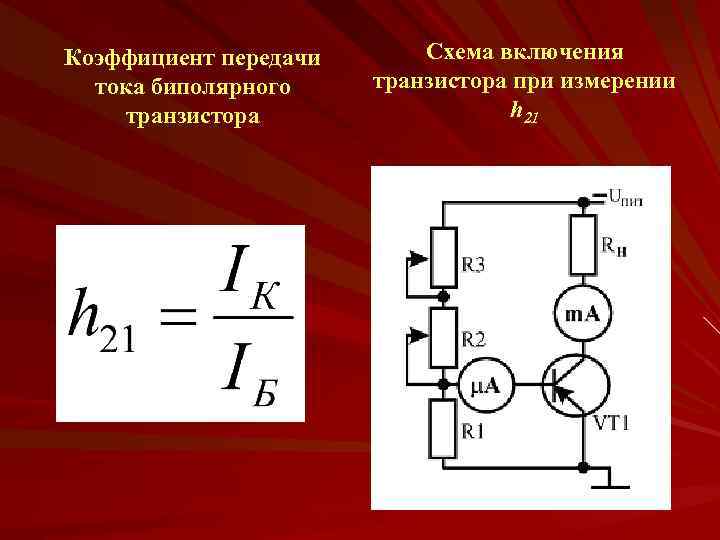

Коэффициент передачи тока биполярного транзистора Схема включения транзистора при измерении h 21
Процесс изготовление платы для транзисторов
Проведение эксперимента

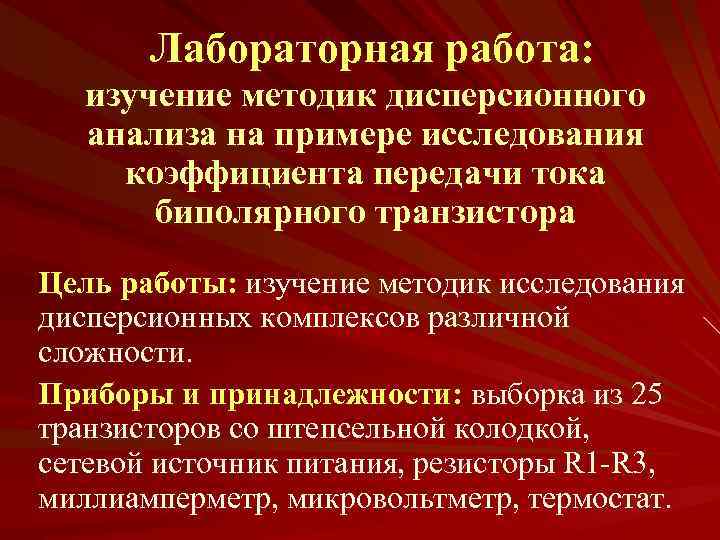

Лабораторная работа: изучение методик дисперсионного анализа на примере исследования коэффициента передачи тока биполярного транзистора Цель работы: изучение методик исследования дисперсионных комплексов различной сложности. Приборы и принадлежности: выборка из 25 транзисторов со штепсельной колодкой, сетевой источник питания, резисторы R 1 -R 3, миллиамперметр, микровольтметр, термостат.

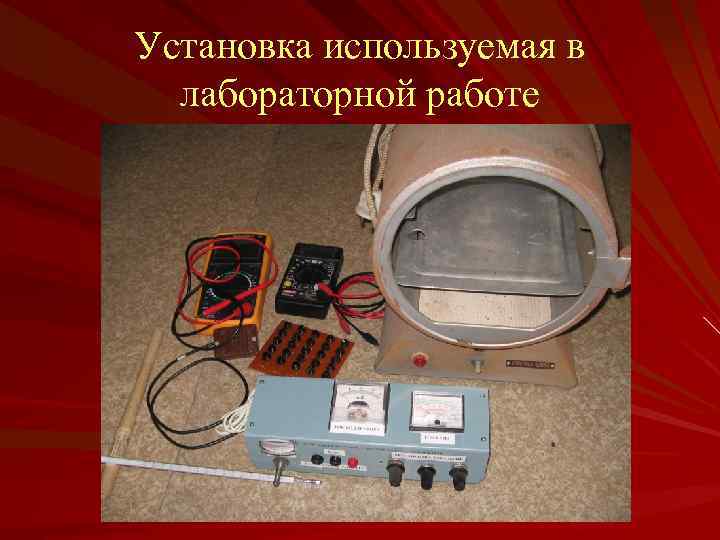

Установка используемая в лабораторной работе

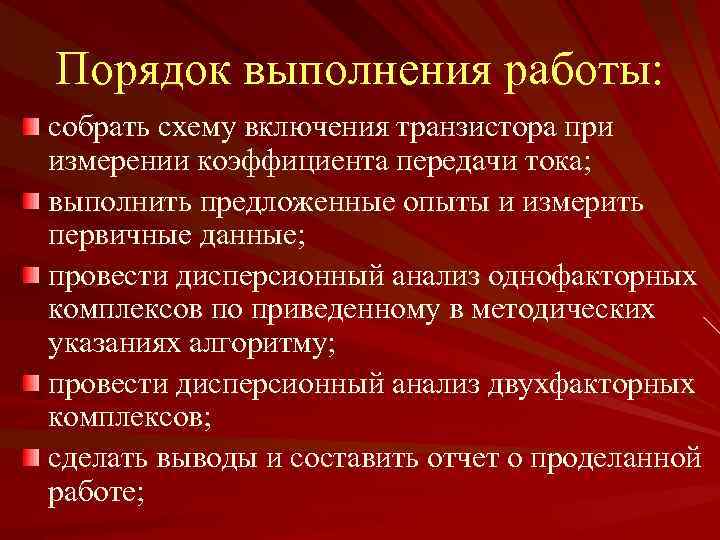

Порядок выполнения работы: собрать схему включения транзистора при измерении коэффициента передачи тока; выполнить предложенные опыты и измерить первичные данные; провести дисперсионный анализ однофакторных комплексов по приведенному в методических указаниях алгоритму; провести дисперсионный анализ двухфакторных комплексов; сделать выводы и составить отчет о проделанной работе;

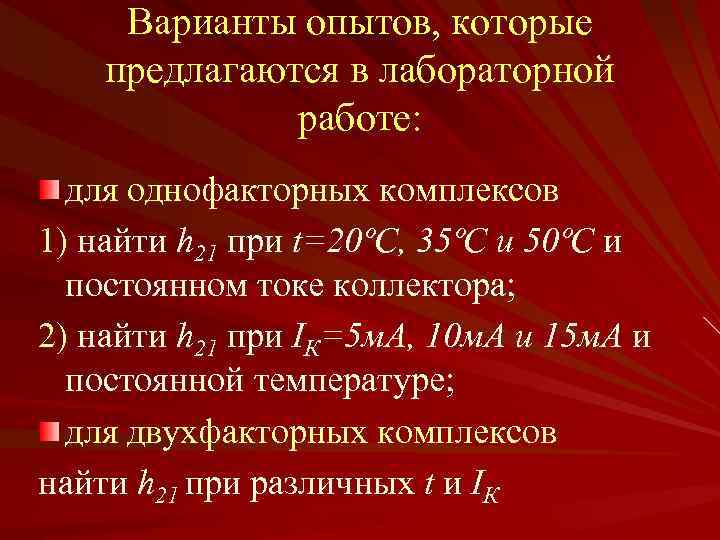

Варианты опытов, которые предлагаются в лабораторной работе: для однофакторных комплексов 1) найти h 21 при t=20ºC, 35ºC и 50ºC и постоянном токе коллектора; 2) найти h 21 при IК=5 м. А, 10 м. А и 15 м. А и постоянной температуре; для двухфакторных комплексов найти h 21 при различных t и IК

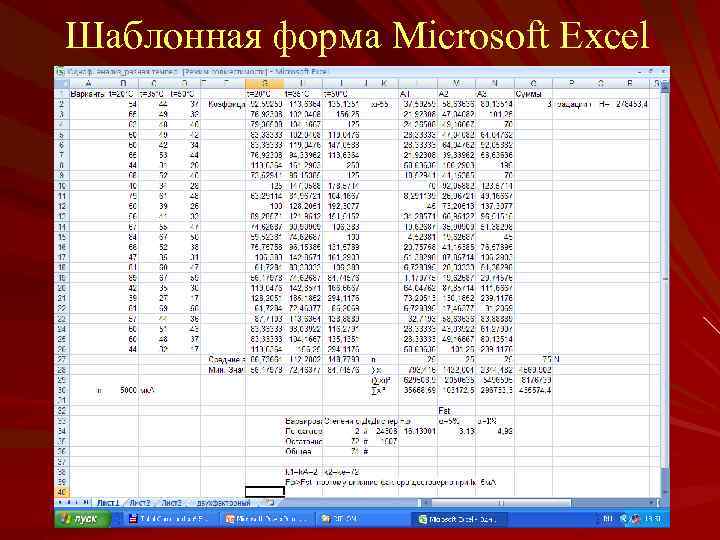

Шаблонная форма Microsoft Excel

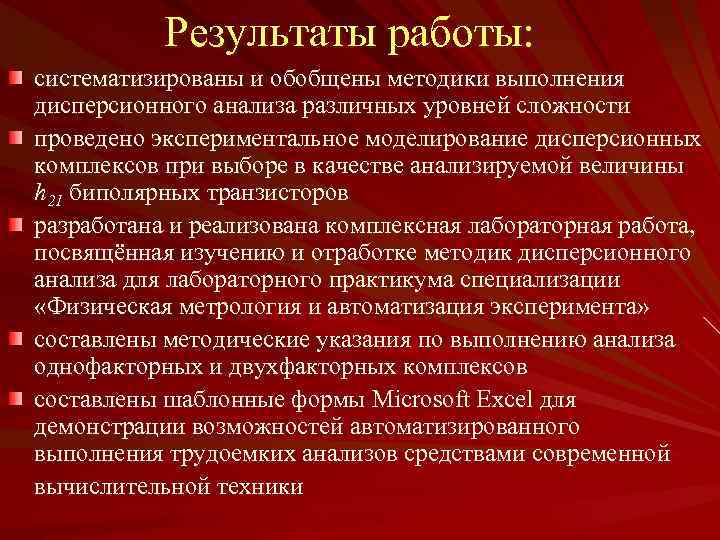

Результаты работы: систематизированы и обобщены методики выполнения дисперсионного анализа различных уровней сложности проведено экспериментальное моделирование дисперсионных комплексов при выборе в качестве анализируемой величины h 21 биполярных транзисторов разработана и реализована комплексная лабораторная работа, посвящённая изучению и отработке методик дисперсионного анализа для лабораторного практикума специализации «Физическая метрология и автоматизация эксперимента» составлены методические указания по выполнению анализа однофакторных и двухфакторных комплексов составлены шаблонные формы Microsoft Excel для демонстрации возможностей автоматизированного выполнения трудоемких анализов средствами современной вычислительной техники
Спасибо за внимание…
