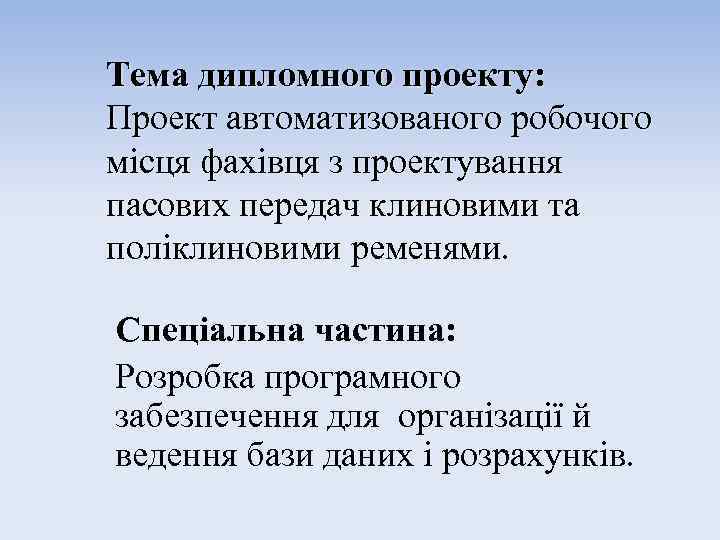

Тема дипломного проекту: Проект автоматизованого робочого місця фахівця з проектування пасових передач клиновими та поліклиновими ременями. Спеціальна частина: Розробка програмного забезпечення для організації й ведення бази даних і розрахунків.
Цілі: - розробити АРМ спеціаліста з проектування пасових передач клиновими та поліклиновими ременями; - розробити базу даних для АРМ. Задачі: - зібрати матеріал процес проектування пасових передач клиновими та поліклиновими ременями; - проаналізувати сутність завдань автоматизації робочого місця фахівця з проектування пасових передач клиновими та поліклиновими ременями; -обґрунтувати необхідність автоматизації; -скласти модель бази даних; - розробити базу даних; - реалізувати АРМ спеціаліста з проектування пасових передач клиновими та поліклиновими ременями.

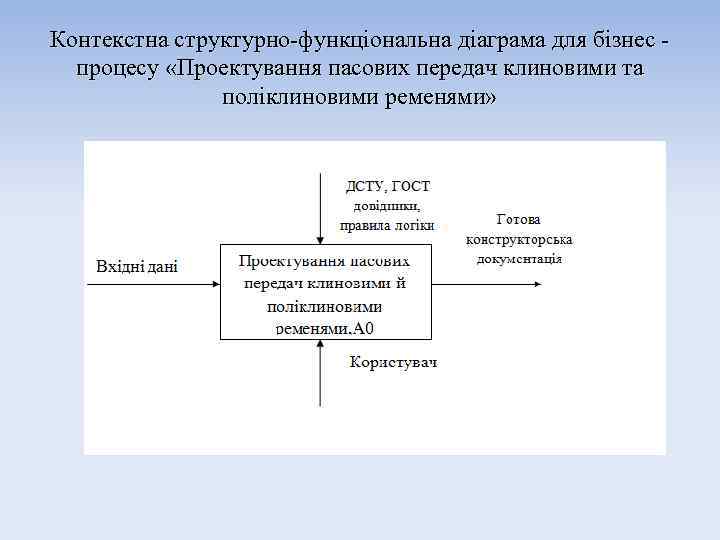

Контекстна структурно-функціональна діаграма для бізнес процесу «Проектування пасових передач клиновими та поліклиновими ременями»
Деталізуюча структурно-функціональна діаграма для бізнес - процесу «Проектування пасових передач клиновими та поліклиновими ременями»

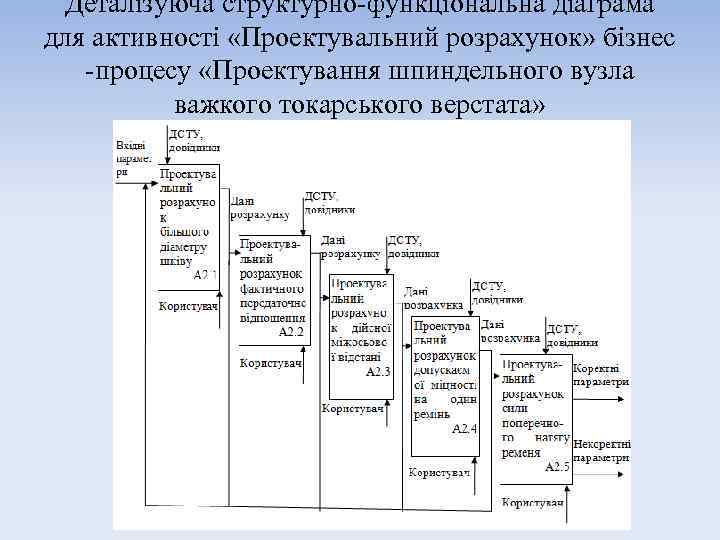

Деталізуюча структурно-функціональна діаграма для активності «Проектувальний розрахунок» бізнес -процесу «Проектування шпиндельного вузла важкого токарського верстата»

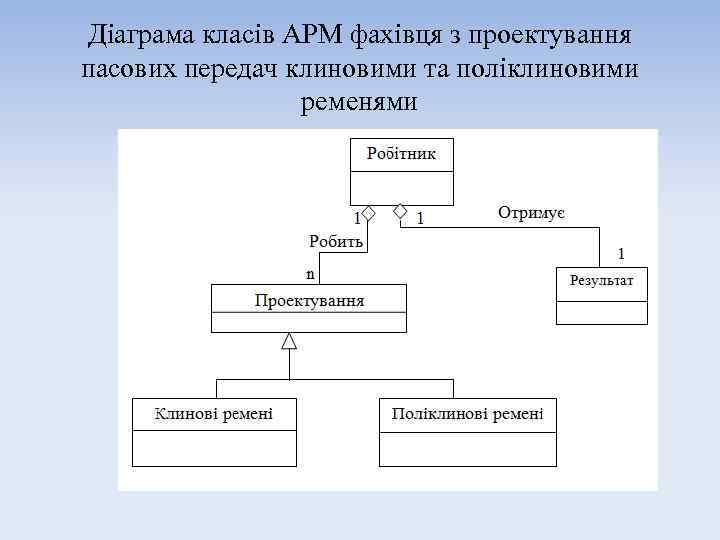

Діаграма класів АРМ фахівця з проектування пасових передач клиновими та поліклиновими ременями

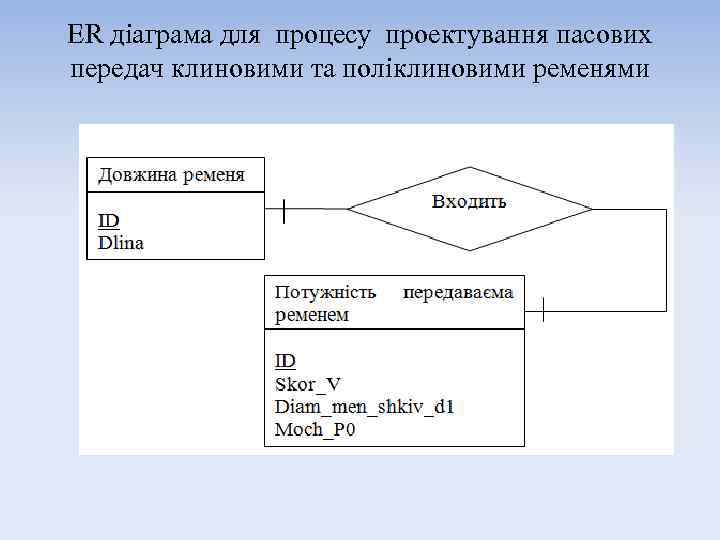

ER діаграма для процесу проектування пасових передач клиновими та поліклиновими ременями

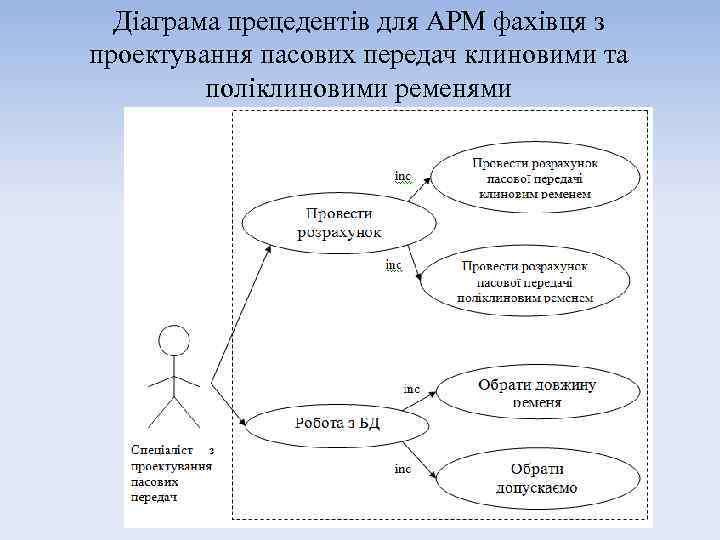

Діаграма прецедентів для АРМ фахівця з проектування пасових передач клиновими та поліклиновими ременями

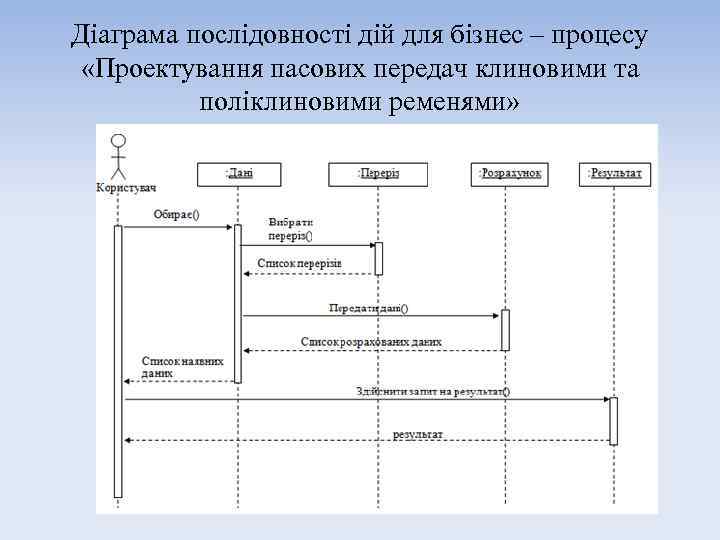

Діаграма послідовності дій для бізнес – процесу «Проектування пасових передач клиновими та поліклиновими ременями»

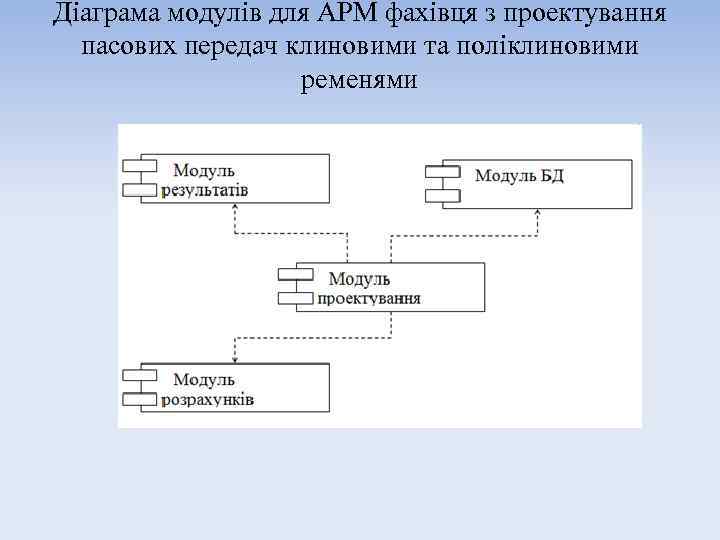

Діаграма модулів для АРМ фахівця з проектування пасових передач клиновими та поліклиновими ременями

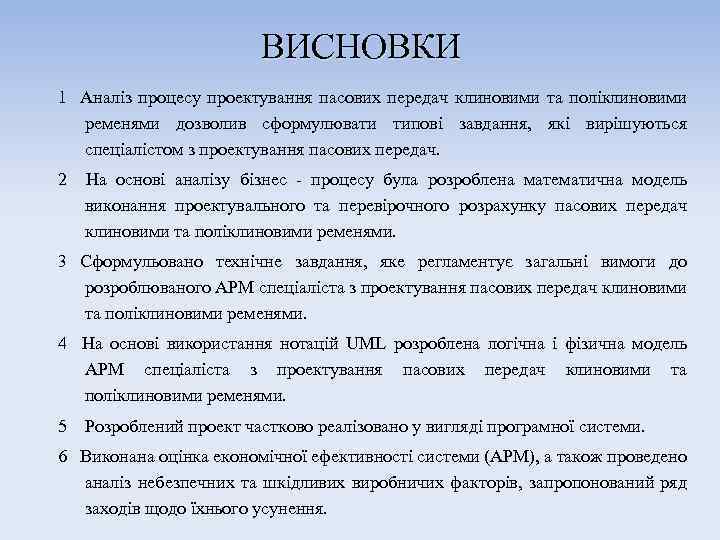

ВИСНОВКИ 1 Аналіз процесу проектування пасових передач клиновими та поліклиновими ременями дозволив сформулювати типові завдання, які вирішуються спеціалістом з проектування пасових передач. 2 На основі аналізу бізнес - процесу була розроблена математична модель виконання проектувального та перевірочного розрахунку пасових передач клиновими та поліклиновими ременями. 3 Сформульовано технічне завдання, яке регламентує загальні вимоги до розроблюваного АРМ спеціаліста з проектування пасових передач клиновими та поліклиновими ременями. 4 На основі використання нотацій UML розроблена логічна і фізична модель АРМ спеціаліста з проектування пасових передач клиновими та поліклиновими ременями. 5 Розроблений проект частково реалізовано у вигляді програмної системи. 6 Виконана оцінка економічної ефективності системи (АРМ), а також проведено аналіз небезпечних та шкідливих виробничих факторів, запропонований ряд заходів щодо їхнього усунення.
