Тема: «Диагностика, разработка и ремонт блока питания со встроенным двухканальным УЗЧ» Подготовил студент выпускной группы РТ-57 Елисеев В. А.

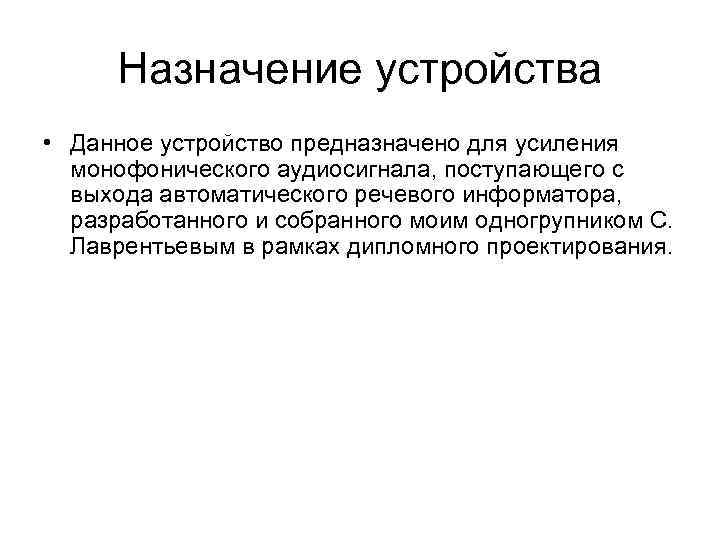

Назначение устройства • Данное устройство предназначено для усиления монофонического аудиосигнала, поступающего с выхода автоматического речевого информатора, разработанного и собранного моим одногрупником С. Лаврентьевым в рамках дипломного проектирования.
Цель и задачи Цель дипломного проекта – разработка блока питания со встроенным двухканальным УЗЧ. Для достижения поставленной цели необходимо решить следующие задачи: • • • Изучить принципы построения и особенности конструкции источников питания и УЗЧ; Определить требования и параметры, которым должны удовлетворять отдельные узлы проектируемого устройства; Провести расчет и моделирование функциональных узлов устройства с помощью программы Multisim 10; Разработать структурную, принципиальную схемы и печатную плату блока питания со встроенным двухканальным УЗЧ; Выбрать контрольные точки проведении ремонта; Построить алгоритм поиска неисправностей данного устройства.
Структурная схема устройства Устройство состоит из двух основных частей: блока питания и двухканального УЗЧ. Ш В состав блока питания входят: 1. Предохранитель, 2. Выключатель, 3. Понижающий трансформатор, 4. Выпрямитель, 5. Сглаживающий фильтр, 6. Стабилизатор напряжения 1 (3, 6 В), 7. Стабилизатор напряжения 2 (6 В), 8. Световой индикатор питания. Ш 1. 2. 3. 4. 5. 6. В состав двухканального УЗЧ входят: Регулятор громкости, Делитель напряжения, Усилитель звуковых частот 1, Усилитель звуковых частот 2, Звукоизлучатель 1, Звукоизлучатель 2.

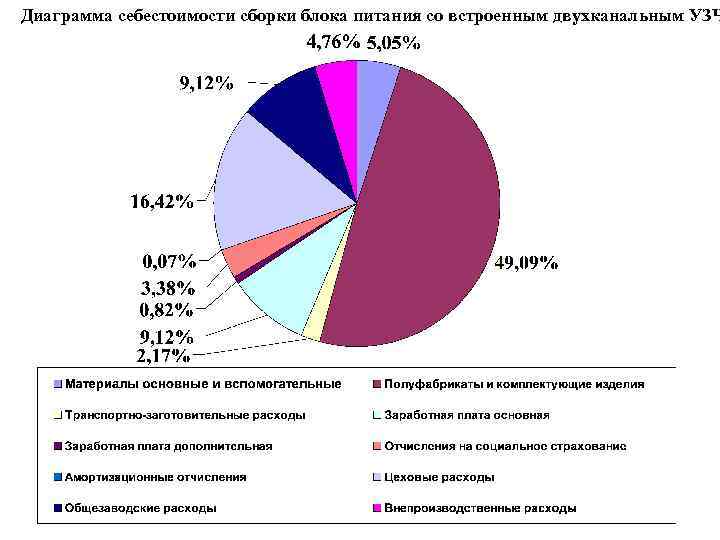

Диаграмма себестоимости сборки блока питания со встроенным двухканальным УЗЧ
Технико-экономические показатели работы предприятия Технико-экономические показатели Единиц Значение ы показате измерен ля ия Общая рентабельность производства 94 % Расчетная рентабельность 75 % Рентабельность продукции 51 % Фондовооруженность труда 3752, 9 руб. /чел. Энерговооруженность труда 20 к. Вт/чел. Фондоотдача 2271 руб. /руб. Годовая производительность труда 2500 шт. /чел. 17044900
Печатная плата собранного устройства
Конец
