Тема: Биологические эффекты электромагнитных воздействий. Гигиеническое нормирование параметров ЭМП для населения. Защитные мероприятия. Основы расчетов параметров электромагнитных полей. Электромагнитное экранирование. Выполнила: студентка 5 курса Дневного обучения Кузина В. В.

Биологические эффекты электромагнитных воздействий

Биологические эффекты электромагнитных воздействий Тепловые эффекты Нетепловые (информационные) эффекты

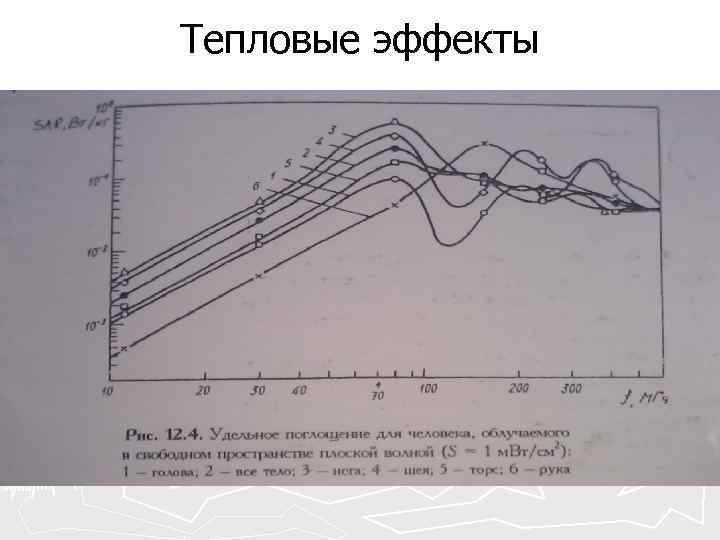

Тепловые эффекты

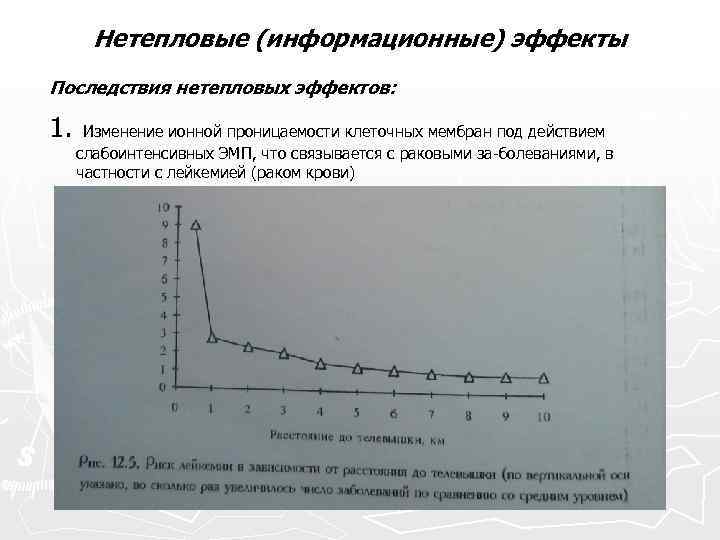

Нетепловые (информационные) эффекты Последствия нетепловых эффектов: 1. Изменение ионной проницаемости клеточных мембран под действием слабоинтенсивных ЭМП, что связывается с раковыми за болеваниями, в частности с лейкемией (раком крови)

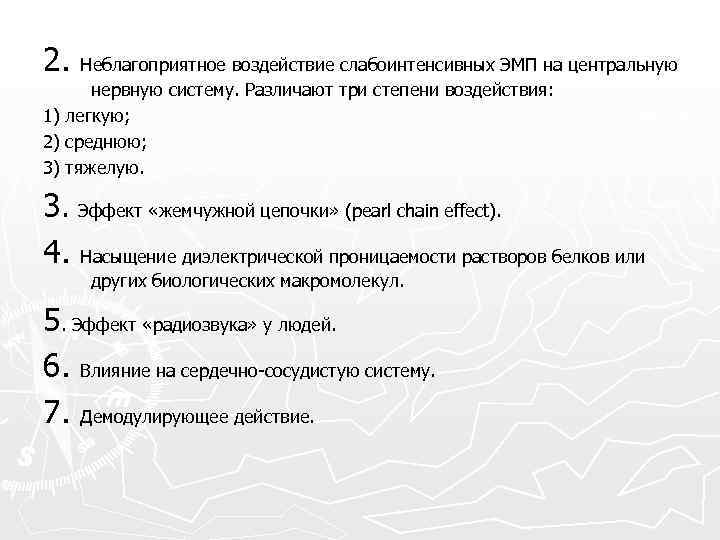

2. Неблагоприятное воздействие слабоинтенсивных ЭМП на центральную нервную систему. Различают три степени воздействия: 1) легкую; 2) среднюю; 3) тяжелую. 3. Эффект «жемчужной цепочки» (pearl chain effect). 4. Насыщение диэлектрической проницаемости растворов белков или других биологических макромолекул. 5. Эффект «радиозвука» у людей. 6. Влияние на сердечно сосудистую систему. 7. Демодулирующее действие.

Гигиеническое нормирование параметров ЭМП для населения

Зарубежные национальные организаций: Институт американских национальных стандартов (ANSI); Британский национальный центр радиологической защиты (NRPB); Немецкий электротехнический союз (VDE)

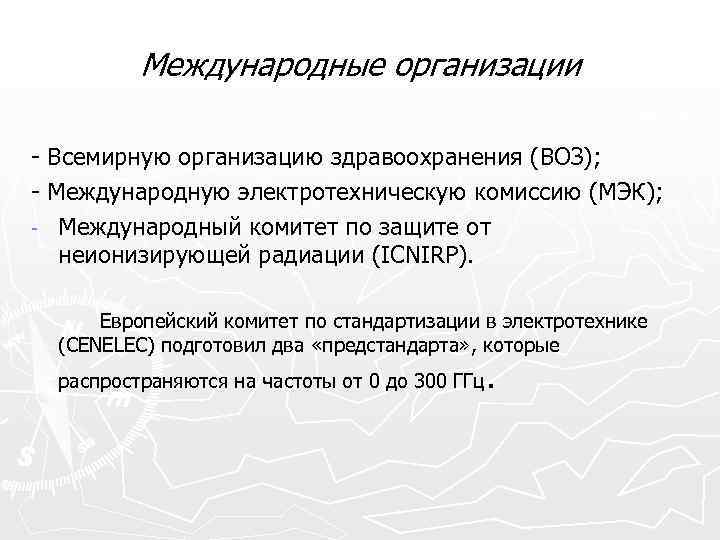

Международные организации Всемирную организацию здравоохранения (ВОЗ); Международную электротехническую комиссию (МЭК); Международный комитет по защите от неионизирующей радиации (ICNIRP). Европейский комитет по стандартизации в электротехнике (CENELEC) подготовил два «предстандарта» , которые . распространяются на частоты от 0 до 300 ГГц

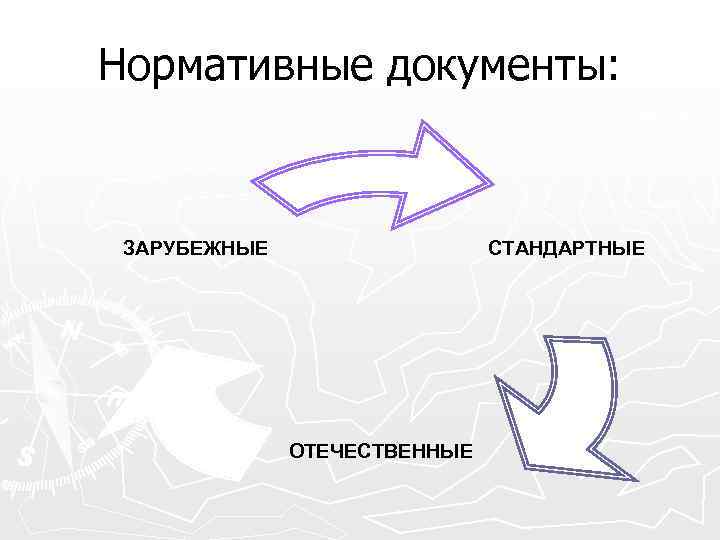

Нормативные документы: ЗАРУБЕЖНЫЕ СТАНДАРТНЫЕ ОТЕЧЕСТВЕННЫЕ

ПДУ электромагнитных воздействий (Россия) Электростатические поля. ПДУ напряженности электростатического поля в жилых и нежилых помещениях не должен превышать 15 к. В/м. Такой же ПДУ установлен для телевизоров, видеомониторов, осциллографов, эксплуатируемых в бытовых условиях.

Электрические поля промышленной частоты (50 Гц). ПДУ напряженности электрического поля в жилых помещениях составляет 500 В/м. Вводятся следующие ПДУ для электрических полей, излучаемых воздушными ЛЭП напряжением 300 к. В и выше: ► внутри жилых зданий 500 В/м; ► на территории зоны жилой застройки 1 к. В/м; ► в населенной местности вне зоны жилой застройки, а также на территориях огородов и садов 5 к. В/м; ► на участках пересечения высоковольтных линий с автомобильными дорогами категории 1. . . 4 10 к. В/м; ► в населенной местности 15 к В/м; ► в труднодоступной местности и на участках, специально выгороженных для исключения доступа населения 20 к. В/м.

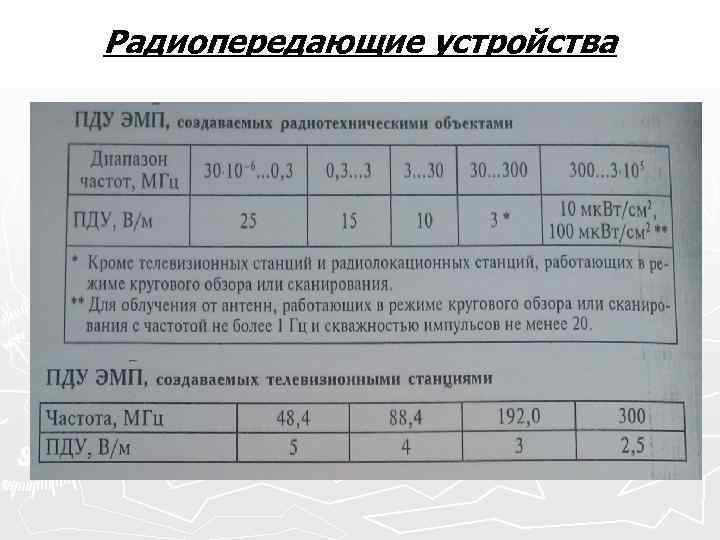

Радиопередающие устройства

Не подлежит согласованию с учреждениями Госсанэпиднадзора: ► 40 Вт в диапазоне частот 30 к. Гц. . . З МГц; ► 20 Вт в диапазоне частот 3. . . 30 МГц; ► 2 Вт в диапазоне частот 30 МГц. . . 300 ГГц.

Для систем сотовой связи, работающих в частотном диапазоне 400. . . 1200 МГц, ПДУ плотности потока энергии составляют: 100 мк. Вт/см 2 для пользователей радиотелефонов; 10 мк. Вт/см 2 для населения, облучаемого от базовых станций. Для СВЧ печей ПДУ плотности потока энергии составляет10 мк. Вт/см 2 для расстояний 50 см от любой точки корпуса печи.

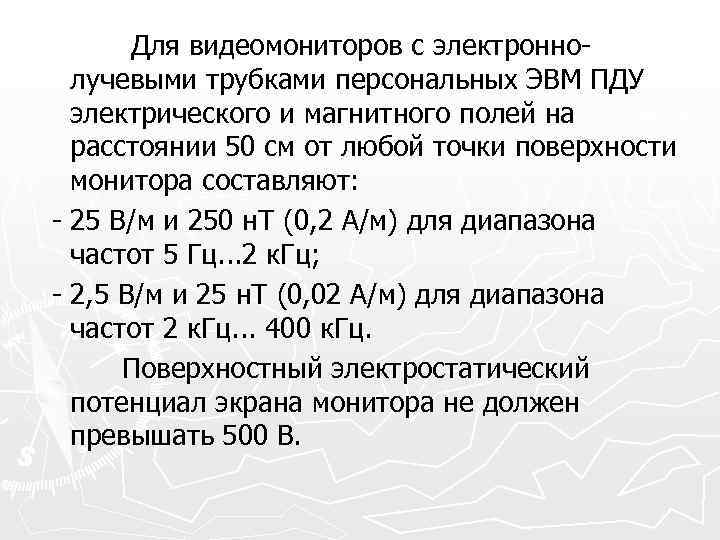

Для видеомониторов с электронно лучевыми трубками персональных ЭВМ ПДУ электрического и магнитного полей на расстоянии 50 см от любой точки поверхности монитора составляют: 25 В/м и 250 н. Т (0, 2 А/м) для диапазона частот 5 Гц. . . 2 к. Гц; 2, 5 В/м и 25 н. Т (0, 02 А/м) для диапазона частот 2 к. Гц. . . 400 к. Гц. Поверхностный электростатический потенциал экрана монитора не должен превышать 500 В.

ЗАЩИТНЫЕ МЕРОПРИЯТИЯ

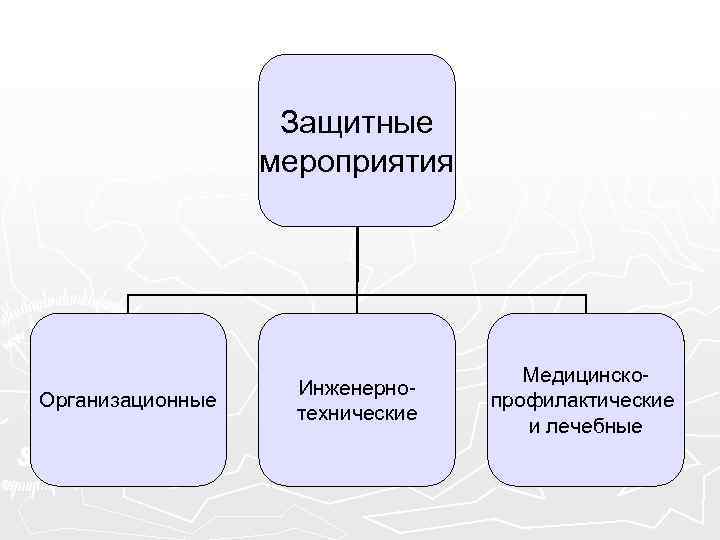

Защитные мероприятия Организационные Инженернотехнические Медицинскопрофилактические и лечебные

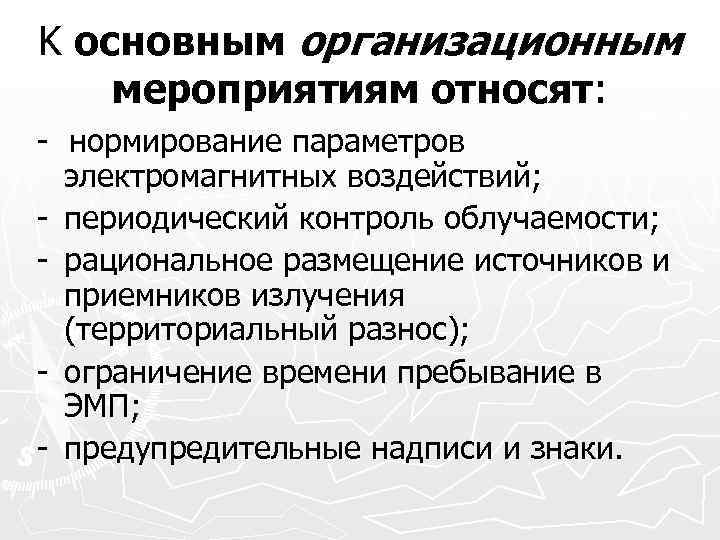

K основным организационным мероприятиям относят: нормирование параметров электромагнитных воздействий; периодический контроль облучаемости; рациональное размещение источников и приемников излучения (территориальный разнос); ограничение времени пребывание в ЭМП; предупредительные надписи и знаки.

К основным инженернотехническим мероприятиям относятся: Уменьшение мощности излучения непосредственно в источнике и электромагнитное экранирование.

Медицинско-профилактические и лечебные мероприятия предполагают: ► гигиенические и терапевтические мероприятия по лечению пострадавших от электромагнитного воздействия; ► временный или постоянный перевод на другую работу отдельных категорий граждан (например, женщин в период беременности и кормления); ► просветительную работу среди населения о возможных биологических эффектах электромагнитных воздействий, о действующих стандартах и методах защиты.

Основы расчетов параметров электромагнитных полей

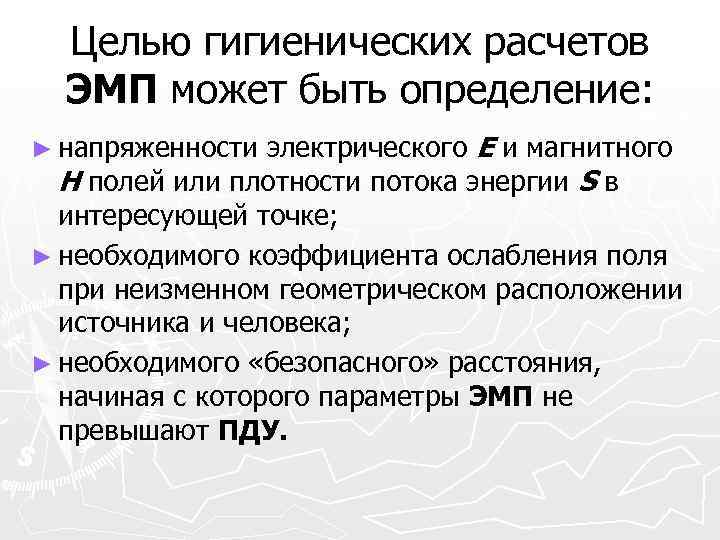

Целью гигиенических расчетов ЭМП может быть определение: электрического Е и магнитного Н полей или плотности потока энергии S в интересующей точке; ► необходимого коэффициента ослабления поля при неизменном геометрическом расположении источника и человека; ► необходимого «безопасного» расстояния, начиная с которого параметры ЭМП не превышают ПДУ. ► напряженности

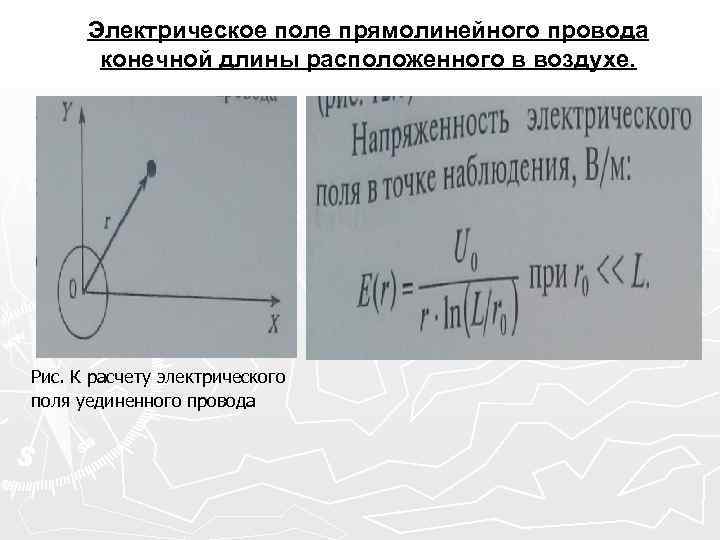

Электрическое поле прямолинейного провода конечной длины расположенного в воздухе. Рис. К расчету электрического поля уединенного провода

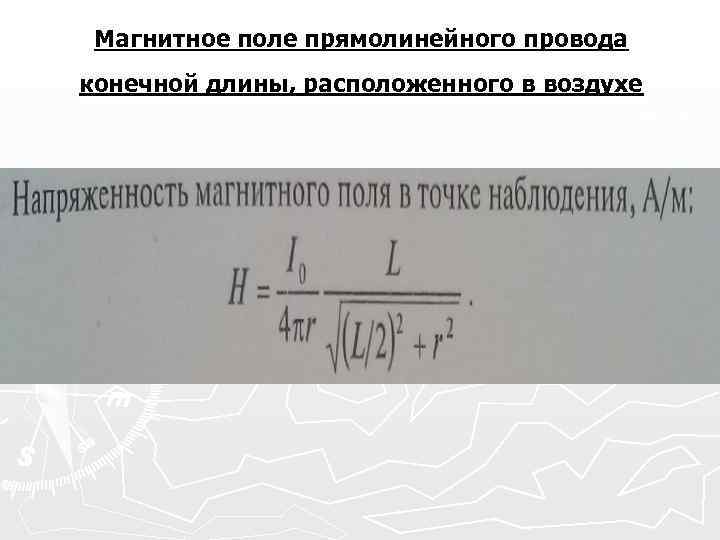

Магнитное поле прямолинейного провода конечной длины, расположенного в воздухе

Электрическое поле двухпроводной линии, расположенной в воздухе Рис. К расчету электрического поля двухпроводной линии

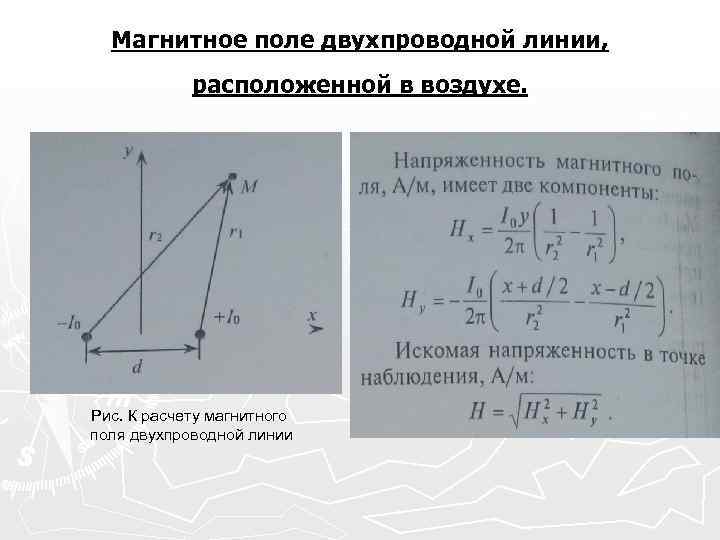

Магнитное поле двухпроводной линии, расположенной в воздухе. Рис. К расчету магнитного поля двухпроводной линии

Поле элементарного электрического излучателя (электрического диполя) Рис. Элементарный электрический излучатель

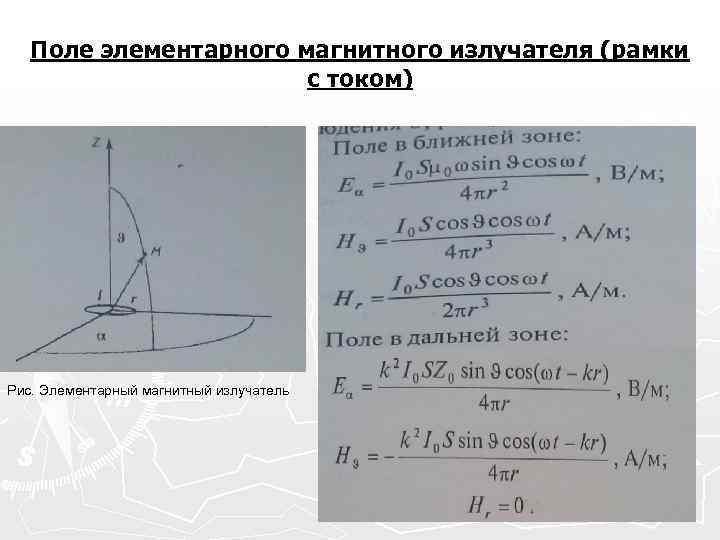

Поле элементарного магнитного излучателя (рамки с током) Рис. Элементарный магнитный излучатель

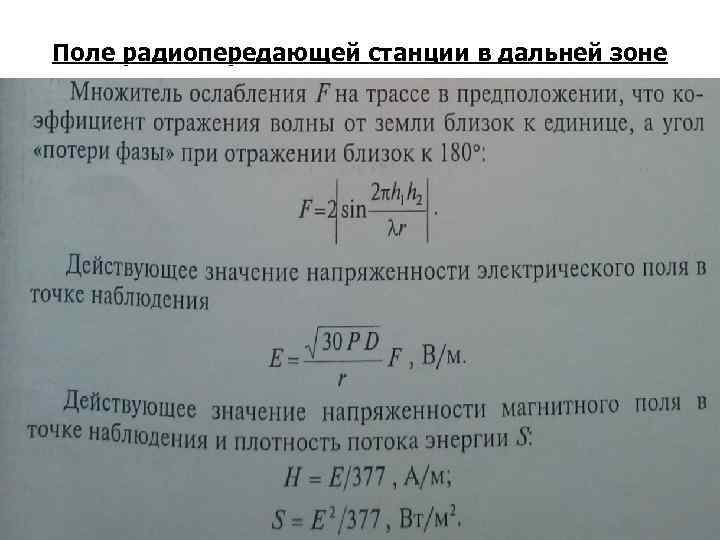

Поле радиопередающей станции в дальней зоне

Электромагнитное экранирование

Электромагнитным экраном называют конструкцию, предназначенную для ослабления электромагнитных полей, создаваемых источниками в некоторой области пространства, не содержащей этих источников.

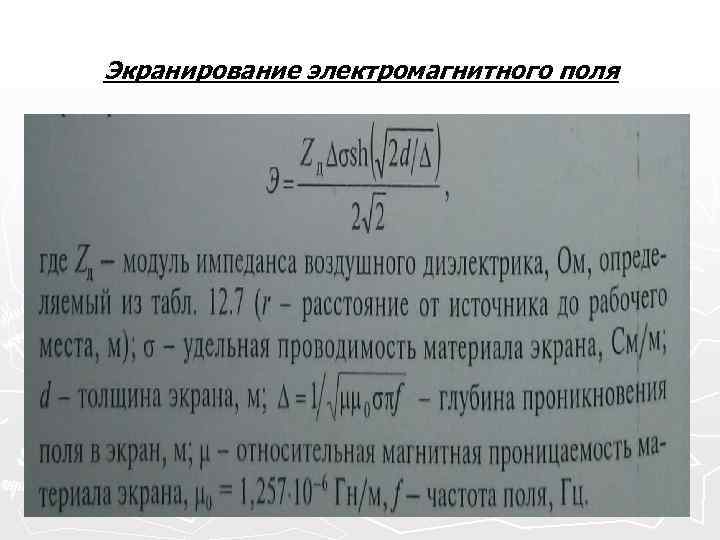

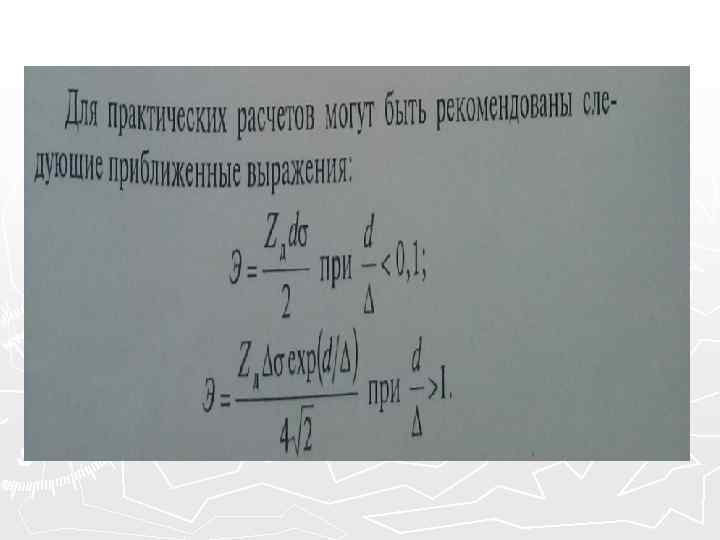

Экранирование электромагнитного поля

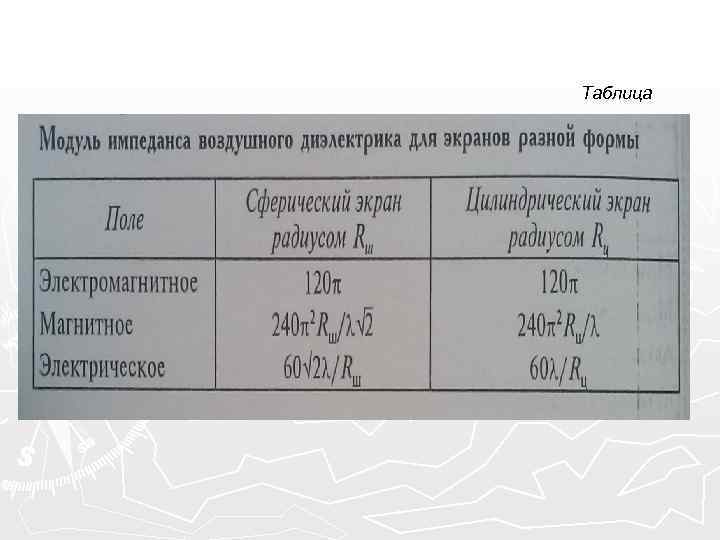

Таблица

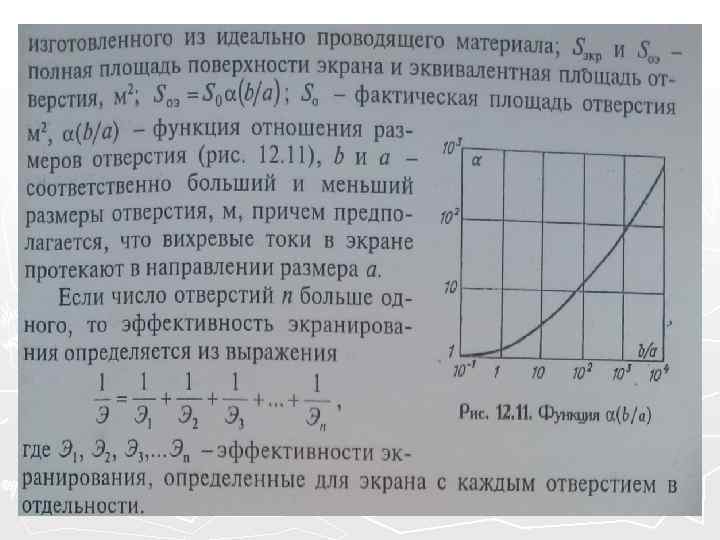

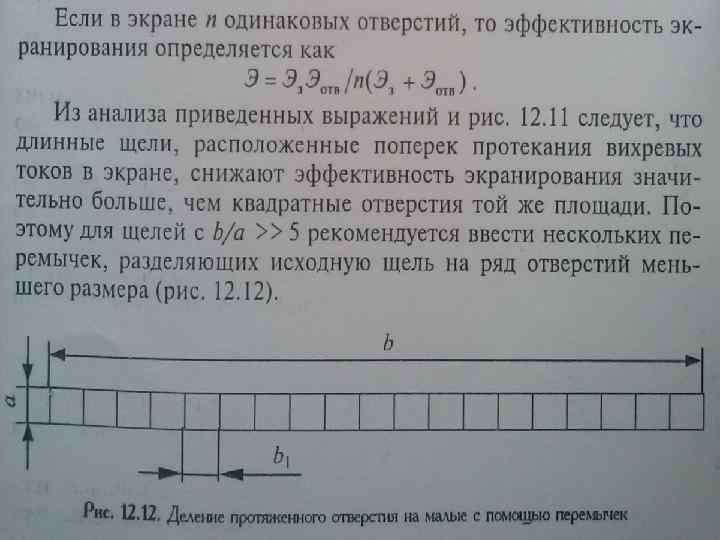

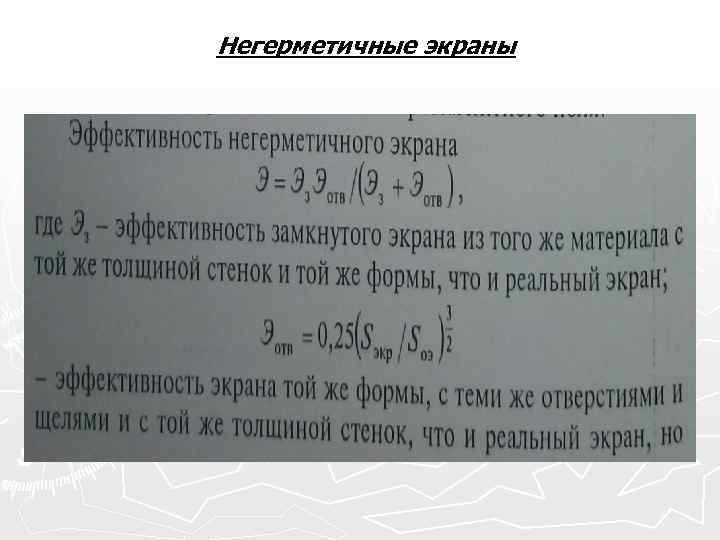

Негерметичные экраны
