ТЕМА: «АВАРИЯ НА ЧЕРНОБЫЛЬСКОЙ АЭС. ЕЁ ПОСЛЕДСТВИЯ И УРОКИ» ТЕМА: «АВАРИЯ НА ЧЕРНОБЫЛЬСКОЙ АЭС. ЕЁ ПОСЛЕДСТВИЯ И УРОКИ»

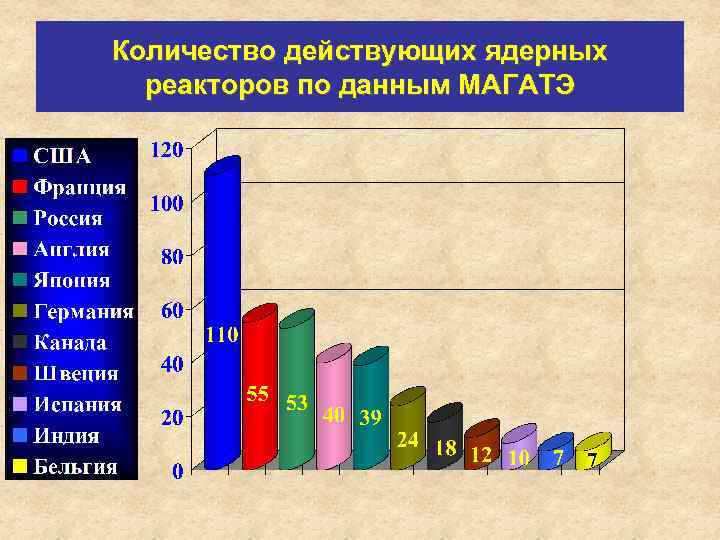

Количество действующих ядерных реакторов по данным МАГАТЭ Количество действующих ядерных реакторов по данным МАГАТЭ

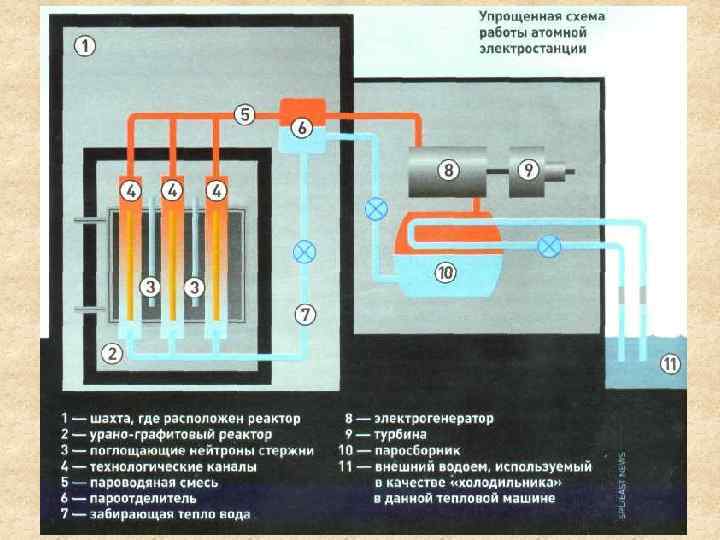

РЕАКТОР БОЛЬШОЙ МОЩНОСТИ КАНАЛЬНОГО ТИПА (КАНАЛЬНЫЙ) РБМК – 1000 5. 00 26. 04 Г РЕАКТОР БОЛЬШОЙ МОЩНОСТИ КАНАЛЬНОГО ТИПА (КАНАЛЬНЫЙ) РБМК – 1000 5. 00 26. 04 Г В Б А ВОДО-ВОДЯНОЙ ЭНЕРГЕТИЧЕСКИЙ РЕАКТОР ВВЭР – 1000 5. 00 26. 04 Г В А – ЗОНА УМЕРЕННОГО ЗАРАЖЕНИЯ Б – ЗОНА СИЛЬНОГО ЗАРАЖЕНИЯ В – ЗОНА ОПАСНОГО ЗАРАЖЕНИЯ Г – ЗОНА ЧРЕЗВЫЧАЙНО ОПАСНОГО ЗАРАЖЕНИЯ

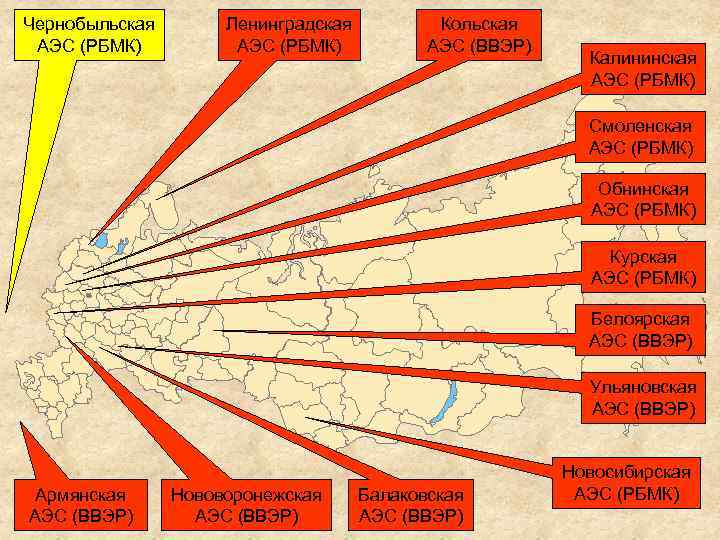

Чернобыльская АЭС (РБМК) Ленинградская АЭС (РБМК) Кольская АЭС (ВВЭР) Калининская АЭС (РБМК) Смоленская АЭС Чернобыльская АЭС (РБМК) Ленинградская АЭС (РБМК) Кольская АЭС (ВВЭР) Калининская АЭС (РБМК) Смоленская АЭС (РБМК) Обнинская АЭС (РБМК) Курская АЭС (РБМК) Белоярская АЭС (ВВЭР) Ульяновская АЭС (ВВЭР) Армянская АЭС (ВВЭР) Нововоронежская АЭС (ВВЭР) Балаковская АЭС (ВВЭР) Новосибирская АЭС (РБМК)

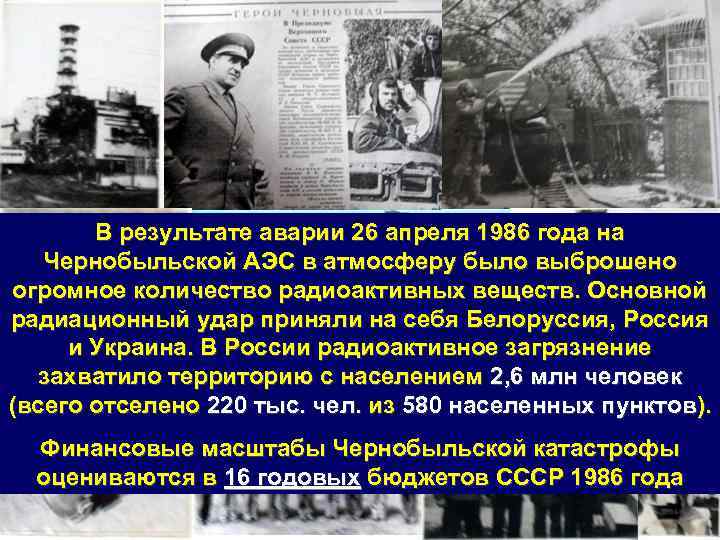

В результате аварии 26 апреля 1986 года на Чернобыльской АЭС в атмосферу было выброшено В результате аварии 26 апреля 1986 года на Чернобыльской АЭС в атмосферу было выброшено огромное количество радиоактивных веществ. Основной радиационный удар приняли на себя Белоруссия, Россия и Украина. В России радиоактивное загрязнение захватило территорию с населением 2, 6 млн человек (всего отселено 220 тыс. чел. из 580 населенных пунктов). Финансовые масштабы Чернобыльской катастрофы оцениваются в 16 годовых бюджетов СССР 1986 года

ИЗМЕРИТЕЛЬ МОЩНОСТИ ДОЗЫ ИМД-1 С НАЗНАЧЕНИЕ: Для измерения мощности экспозиционной дозы гамма-излучения, а также ИЗМЕРИТЕЛЬ МОЩНОСТИ ДОЗЫ ИМД-1 С НАЗНАЧЕНИЕ: Для измерения мощности экспозиционной дозы гамма-излучения, а также обнаружения бета-излучения, при ведении радиационной разведки (наблюдения) и контроля радиационной обстановки в интересах экипажей подвижных объектов военной техники. ОСНОВНЫЕ ТТХ: Диапазоны измерений: - гамма-излучения, рад/ч мрад/ч Интервал температур Время непрерывной работы от одного к-та элементов питания Относительная погрешность 0, 01 – 999 от +50 до -50 ОС не менее 100 ч ± 25%

ОБЩЕВОЙСКОВОЙ ПРИБОР РАДИАЦИОННОЙ РАЗВЕДКИ И КОНТРОЛЯ ИМД-3 НАЗНАЧЕНИЕ : Предназначен для ведения радиационной разведки ОБЩЕВОЙСКОВОЙ ПРИБОР РАДИАЦИОННОЙ РАЗВЕДКИ И КОНТРОЛЯ ИМД-3 НАЗНАЧЕНИЕ : Предназначен для ведения радиационной разведки и радиационного контроля подразделениями войск рхб защиты (в составе машин рхб разведки), в районах применения ядерного оружия и при авариях радиационно-опасных объектов. ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Блок детектирования прибора ИМД-3 Диапазон измерения мощности дозы гамма-излучения: минимальный, мкрад/час - от 10 максимальный, рад/час - до 1000 Диапазон измерения накопленной дозы гамма-излучения: минимальный, мкрад - от 10 максимальный, рад - до 5000 Напряжение питания, В - 3 (АКБ) Диапазон энергий регистрируемого излучения, Мэ. В 0, 06… 6, 0 Время работы элемента питания, мес - 6 Масса прибора, кг - 0, 085

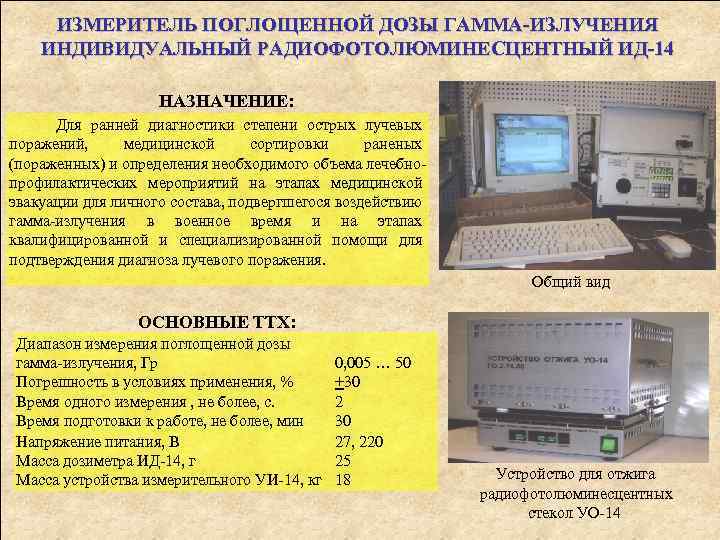

ИЗМЕРИТЕЛЬ ПОГЛОЩЕННОЙ ДОЗЫ ГАММА-ИЗЛУЧЕНИЯ ИНДИВИДУАЛЬНЫЙ РАДИОФОТОЛЮМИНЕСЦЕНТНЫЙ ИД-14 НАЗНАЧЕНИЕ: Для ранней диагностики степени острых лучевых ИЗМЕРИТЕЛЬ ПОГЛОЩЕННОЙ ДОЗЫ ГАММА-ИЗЛУЧЕНИЯ ИНДИВИДУАЛЬНЫЙ РАДИОФОТОЛЮМИНЕСЦЕНТНЫЙ ИД-14 НАЗНАЧЕНИЕ: Для ранней диагностики степени острых лучевых поражений, медицинской сортировки раненых (пораженных) и определения необходимого объема лечебнопрофилактических мероприятий на этапах медицинской эвакуации для личного состава, подвергшегося воздействию гамма-излучения в военное время и на этапах квалифицированной и специализированной помощи для подтверждения диагноза лучевого поражения. Общий вид ОСНОВНЫЕ ТТХ: Диапазон измерения поглощенной дозы гамма-излучения, Гр Погрешность в условиях применения, % Время одного измерения , не более, с. Время подготовки к работе, не более, мин Напряжение питания, В Масса дозиметра ИД-14, г Масса устройства измерительного УИ-14, кг 0, 005 … 50 +30 27, 220 25 18 Устройство для отжига радиофотолюминесцентных стекол УО-14

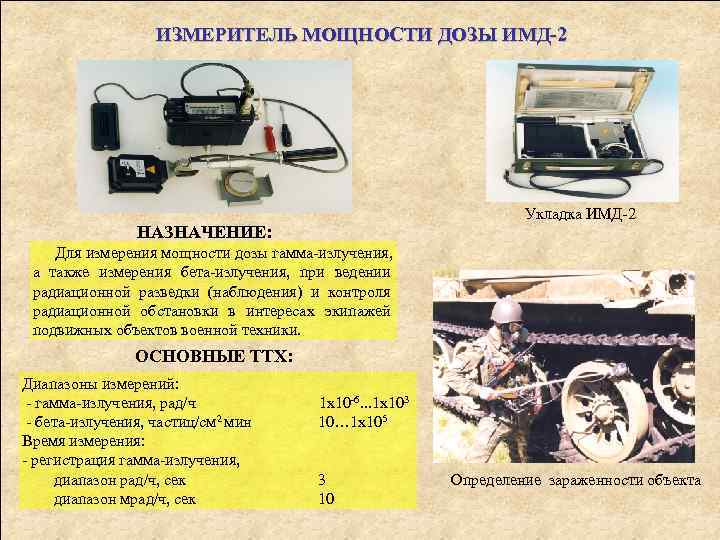

ИЗМЕРИТЕЛЬ МОЩНОСТИ ДОЗЫ ИМД-2 Укладка ИМД-2 НАЗНАЧЕНИЕ: Для измерения мощности дозы гамма-излучения, а также ИЗМЕРИТЕЛЬ МОЩНОСТИ ДОЗЫ ИМД-2 Укладка ИМД-2 НАЗНАЧЕНИЕ: Для измерения мощности дозы гамма-излучения, а также измерения бета-излучения, при ведении радиационной разведки (наблюдения) и контроля радиационной обстановки в интересах экипажей подвижных объектов военной техники. ОСНОВНЫЕ ТТХ: Диапазоны измерений: - гамма-излучения, рад/ч - бета-излучения, частиц/см 2 мин Время измерения: - регистрация гамма-излучения, диапазон рад/ч, сек диапазон мрад/ч, сек 1 х10 -6. . . 1 х103 10… 1 х105 3 10 Определение зараженности объекта
