Тема 9 ЗДАНИЯ ДЛЯ ПЕРЕРАБОТКИ И ХРАНЕНИЯ С Х

Тема 9 ЗДАНИЯ ДЛЯ ПЕРЕРАБОТКИ И ХРАНЕНИЯ С/Х ПРОДУКЦИИ

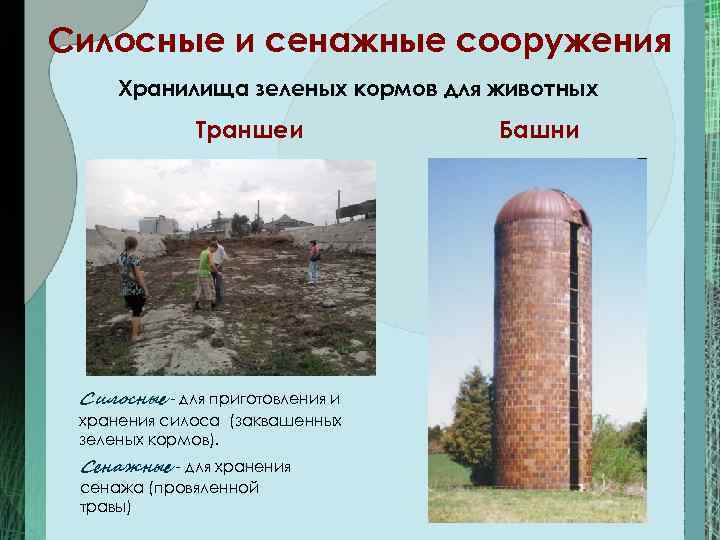

Силосные и сенажные сооружения Хранилища зеленых кормов для животных Траншеи Силосные - для приготовления и хранения силоса (заквашенных зеленых кормов). Сенажные - для хранения сенажа (провяленной травы) Башни

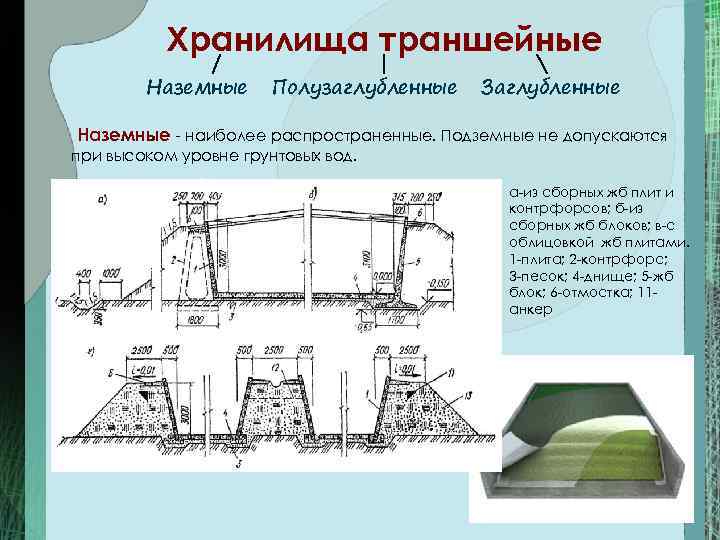

Хранилища траншейные Наземные Полузаглубленные Заглубленные Наземные - наиболее распространенные. Подземные не допускаются при высоком уровне грунтовых вод. а-из сборных жб плит и контрфорсов; б-из сборных жб блоков; в-с облицовкой жб плитами. 1 -плита; 2 -контрфорс; 3 -песок; 4 -днище; 5 -жб блок; 6 -отмостка; 11 анкер

Хранилища траншейные Стены траншей выполняются с наклоном, из ж. б. сборного или монолитного. Днище – из монолитного ж. б. Траншеи обваловывают грунтом. Стены и днища герметизируются битумом. В торцах траншей для въезда устраиваются пандусы.

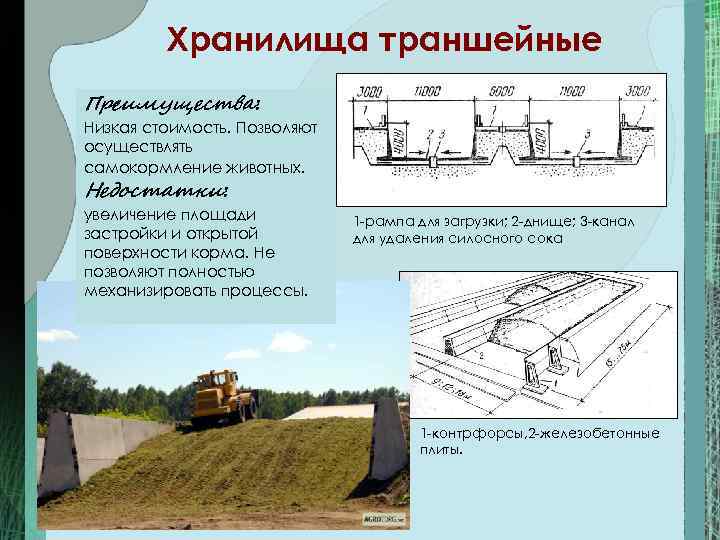

Хранилища траншейные Преимущества: Низкая стоимость. Позволяют осуществлять самокормление животных. Недостатки: увеличение площади застройки и открытой поверхности корма. Не позволяют полностью механизировать процессы. 1 -рампа для загрузки; 2 -днище; 3 -канал для удаления силосного сока 1 -контрфорсы, 2 -железобетонные плиты.

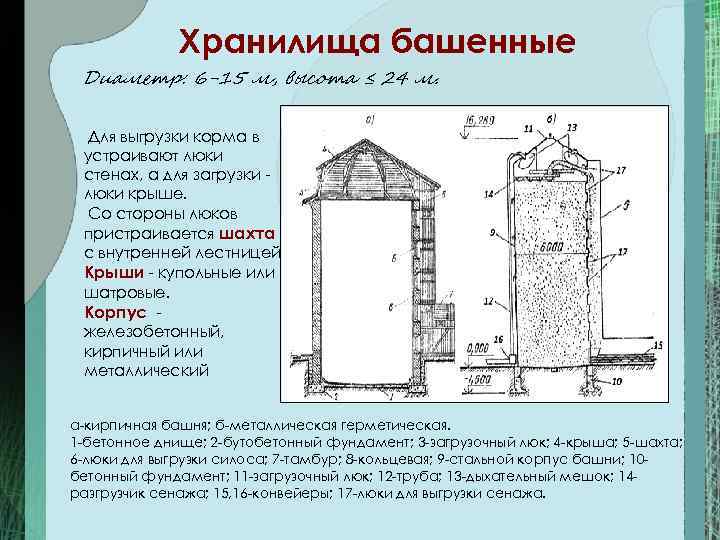

Хранилища башенные Диаметр: 6 -15 м, высота ≤ 24 м. Для выгрузки корма в устраивают люки стенах, а для загрузки люки крыше. Со стороны люков пристраивается шахта с внутренней лестницей. Крыши - купольные или шатровые. Корпус железобетонный, кирпичный или металлический а-кирпичная башня; б-металлическая герметическая. 1 -бетонное днище; 2 -бутобетонный фундамент; 3 -загрузочный люк; 4 -крыша; 5 -шахта; 6 -люки для выгрузки силоса; 7 -тамбур; 8 -кольцевая; 9 -стальной корпус башни; 10 бетонный фундамент; 11 -загрузочный люк; 12 -труба; 13 -дыхательный мешок; 14 разгрузчик сенажа; 15, 16 -конвейеры; 17 -люки для выгрузки сенажа.

Овощехранилища Заглубленные Полузаглубленные Наземные В наземных хранилищах легче обеспечить оптимальный температурно-влажностный режим и осуществлять механизацию погрузочно-разгрузочных работ. Овощи хранят в закромах, россыпью, в контейнерах, ящиках, на стеллажах или в штабелях. В торцовых стенах устраивают входы или въезды. Предусматривают подсобные помещения Применяется каркасная конструктивная схема. В качестве несущих конструкций покрытий применяются ж. б. балки пролетами 6, 9 или 12 м и ж. б. сегментные фермы пролетами 18 или 24 м. Кровли устраиваются рулонными. Стены – в основном панельные.

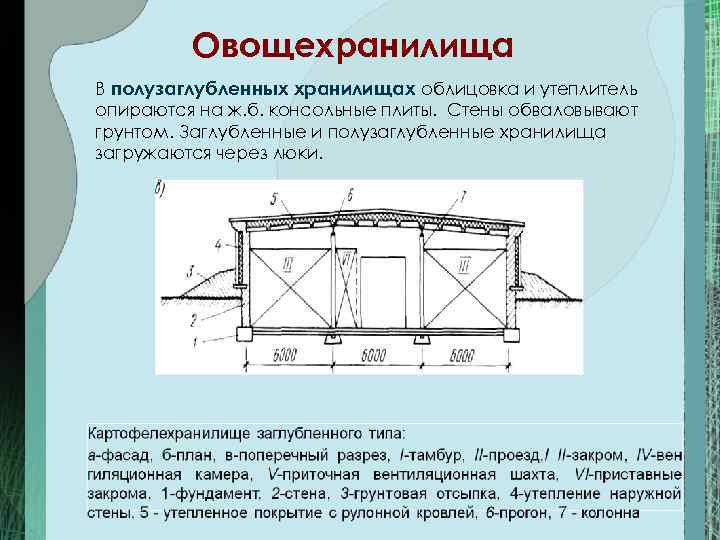

Овощехранилища В полузаглубленных хранилищах облицовка и утеплитель опираются на ж. б. консольные плиты. Стены обваловывают грунтом. Заглубленные и полузаглубленные хранилища загружаются через люки.

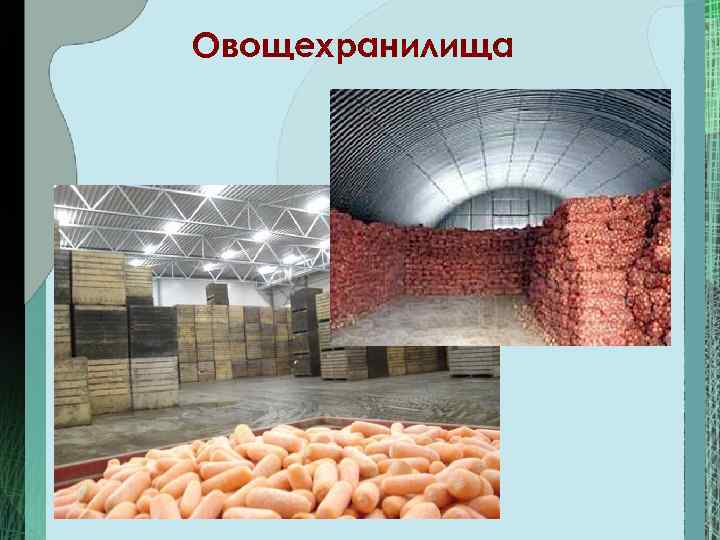

Овощехранилища

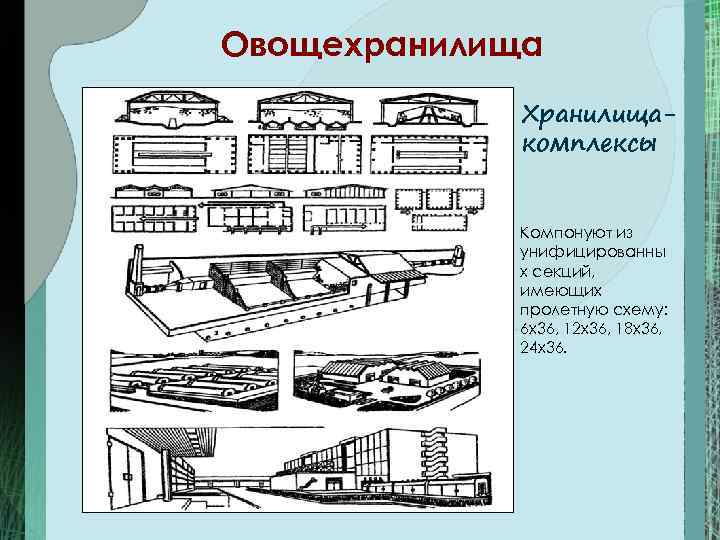

Овощехранилища Хранилищакомплексы Компонуют из унифицированны х секций, имеющих пролетную схему: 6 х36, 12 х36, 18 х36, 24 х36.

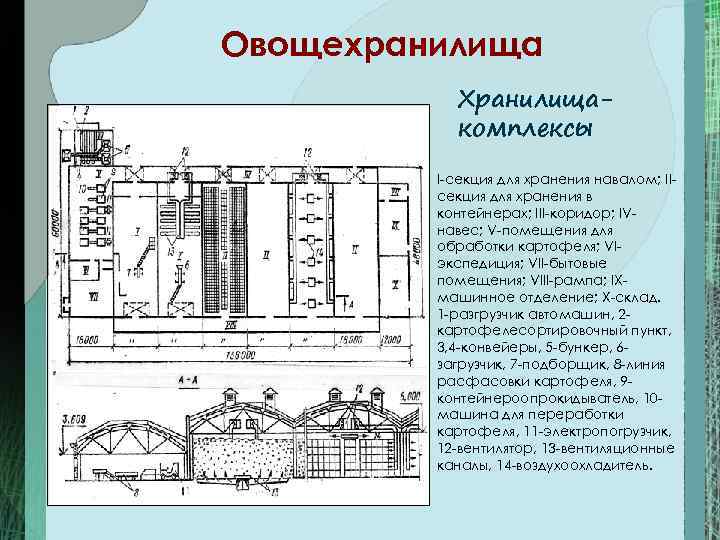

Овощехранилища Хранилищакомплексы I-секция для хранения навалом; IIсекция для хранения в контейнерах; III-коридор; IVнавес; V-помещения для обработки картофеля; VIэкспедиция; VII-бытовые помещения; VIII-рампа; IXмашинное отделение; X-склад. 1 -разгрузчик автомашин, 2 картофелесортировочный пункт, 3, 4 -конвейеры, 5 -бункер, 6 загрузчик, 7 -подборщик, 8 -линия расфасовки картофеля, 9 контейнероопрокидыватель, 10 машина для переработки картофеля, 11 -электропогрузчик, 12 -вентилятор, 13 -вентиляционные каналы, 14 -воздухоохладитель.

Овощехранилища Хранилища-комплексы

Зерносклады Закромные Напольные С неполным каркасом. Наружные стены (кирпичные или блочные) для восприятия давление зерна, делают с увеличением толщины книзу и с усилением контрфорсами. Каркас деревянный С полным каркасом из колонн и балок и с панельными стенами. С арочными и сводчатыми конструкциями. Повышен коэффициент использования объема складов. Бункерного типа. Состоят из металлических башенбункеров, расположенных в два ряда, загрузочного моста, приемного устройства и диспетчерской. Бункерные Для загрузки и выгрузки зерна устанавливаются ленточные конвейеры на верхней проходной галерее и в проходном тоннеле. Применяется установка для активного вентилирования.

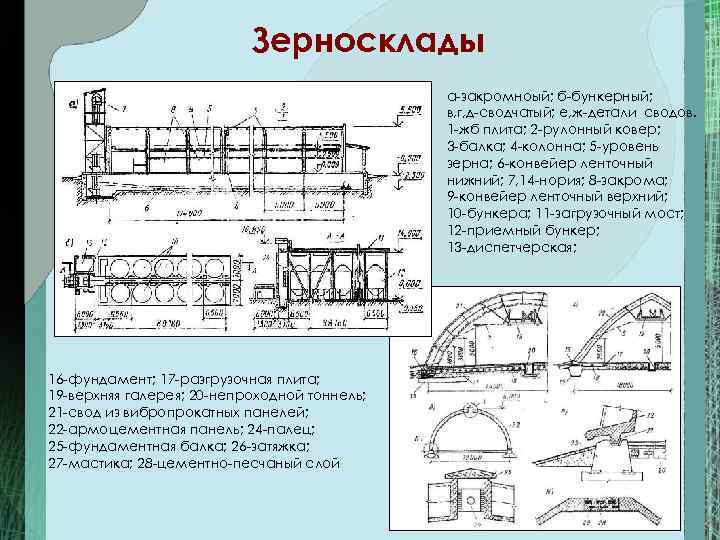

Зерносклады а-закромноый; б-бункерный; в, г, д-сводчатый; е, ж-детали сводов. 1 -жб плита; 2 -рулонный ковер; 3 -балка; 4 -колонна; 5 -уровень зерна; 6 -конвейер ленточный нижний; 7, 14 -нория; 8 -закрома; 9 -конвейер ленточный верхний; 10 -бункера; 11 -загрузочный мост; 12 -приемный бункер; 13 -диспетчерская; 16 -фундамент; 17 -разгрузочная плита; 19 -верхняя галерея; 20 -непроходной тоннель; 21 -свод из вибропрокатных панелей; 22 -армоцементная панель; 24 -палец; 25 -фундаментная балка; 26 -затяжка; 27 -мастика; 28 -цементно-песчаный слой

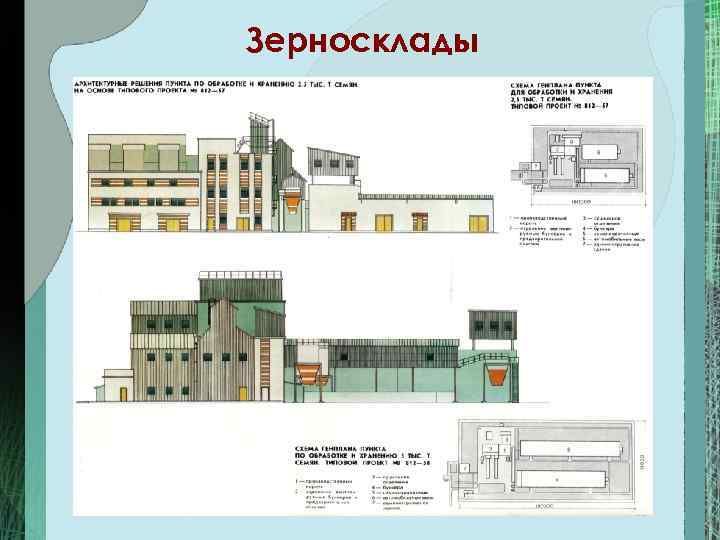

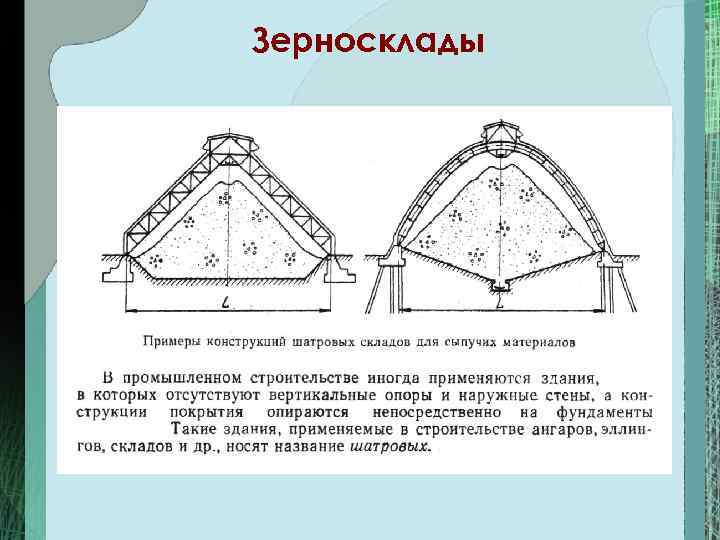

Зерносклады

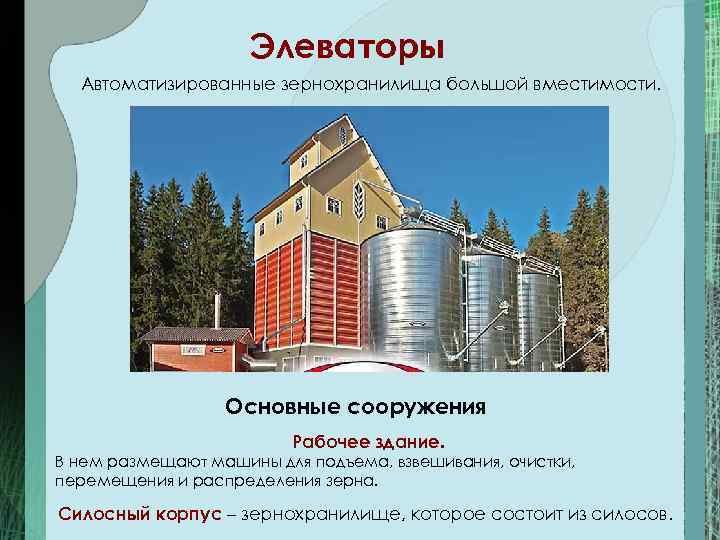

Элеваторы Автоматизированные зернохранилища большой вместимости. Основные сооружения Рабочее здание. В нем размещают машины для подъема, взвешивания, очистки, перемещения и распределения зерна. Силосный корпус – зернохранилище, которое состоит из силосов.

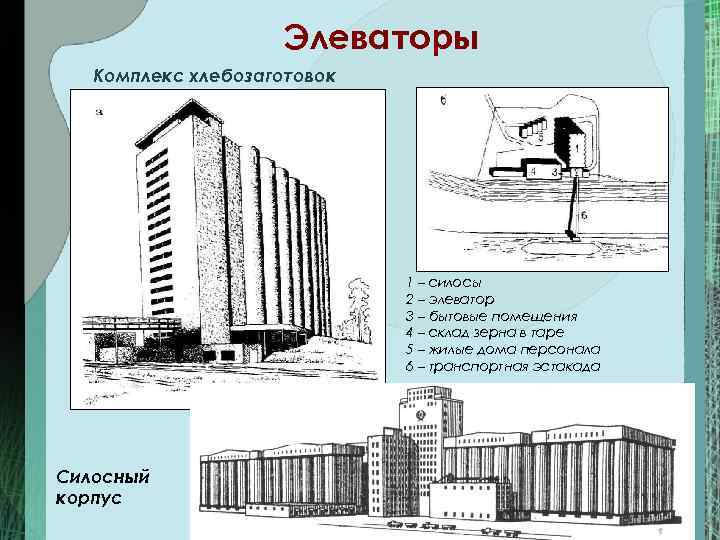

Элеваторы Комплекс хлебозаготовок 1 – силосы 2 – элеватор 3 – бытовые помещения 4 – склад зерна в таре 5 – жилые дома персонала 6 – транспортная эстакада Силосный корпус

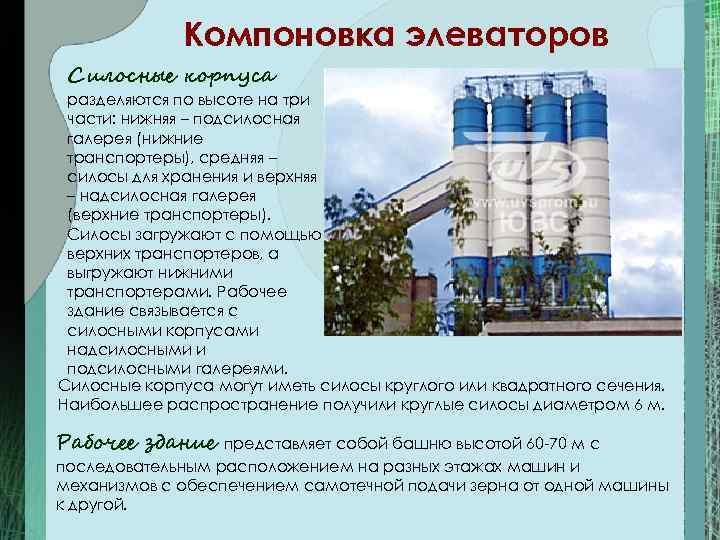

Компоновка элеваторов Силосные корпуса разделяются по высоте на три части: нижняя – подсилосная галерея (нижние транспортеры), средняя – силосы для хранения и верхняя – надсилосная галерея (верхние транспортеры). Силосы загружают с помощью верхних транспортеров, а выгружают нижними транспортерами. Рабочее здание связывается с силосными корпусами надсилосными и подсилосными галереями. Силосные корпуса могут иметь силосы круглого или квадратного сечения. Наибольшее распространение получили круглые силосы диаметром 6 м. Рабочее здание представляет собой башню высотой 60 -70 м с последовательным расположением на разных этажах машин и механизмов с обеспечением самотечной подачи зерна от одной машины к другой.

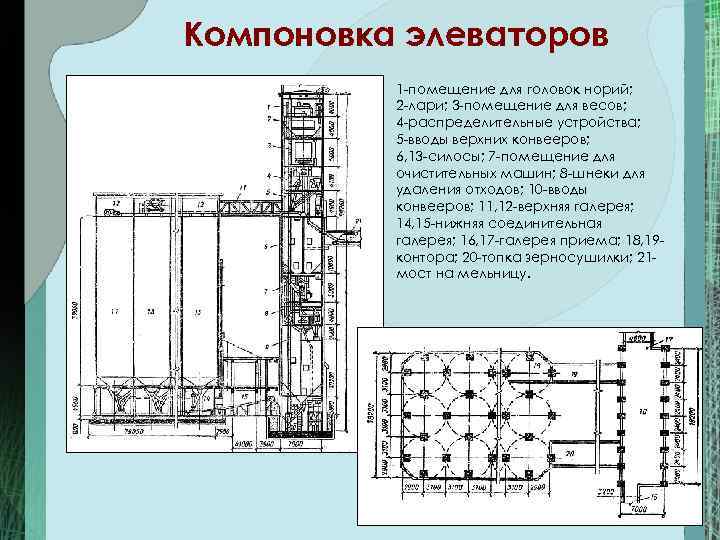

Компоновка элеваторов 1 -помещение для головок норий; 2 -лари; 3 -помещение для весов; 4 -распределительные устройства; 5 -вводы верхних конвееров; 6, 13 -силосы; 7 -помещение для очистительных машин; 8 -шнеки для удаления отходов; 10 -вводы конвееров; 11, 12 -верхняя галерея; 14, 15 -нижняя соединительная галерея; 16, 17 -галерея приема; 18, 19 контора; 20 -топка зерносушилки; 21 мост на мельницу.

Конструкции элеваторов Надсилосные галереи Сборные силосные корпуса г-объемный ребристый элемент а - в виде рамы из монолитного жб; б – в виде рамы из сборного жб; 1 -жб балки; 3 -кирпичная стена; 4 -жб рама; 5 -монолитная жб плита; 6 -колонны; 7 -плиты ПКЖ. Фундамент представляет собой монолитную ж. б. плиту с отверстиями для установки колонн подсилосного этажа.

Конструкции элеваторов Для хранения крупных однородных партий зерна применяются отдельно стоящие стальные силосы (диаметром 10 -30 м).

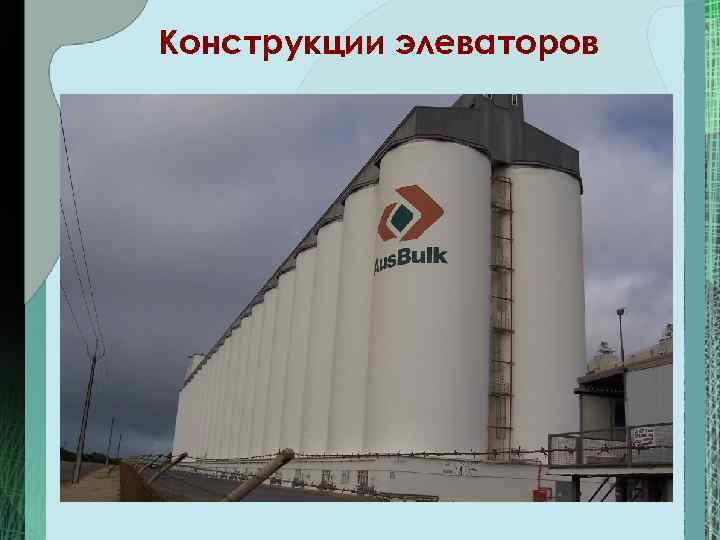

Конструкции элеваторов

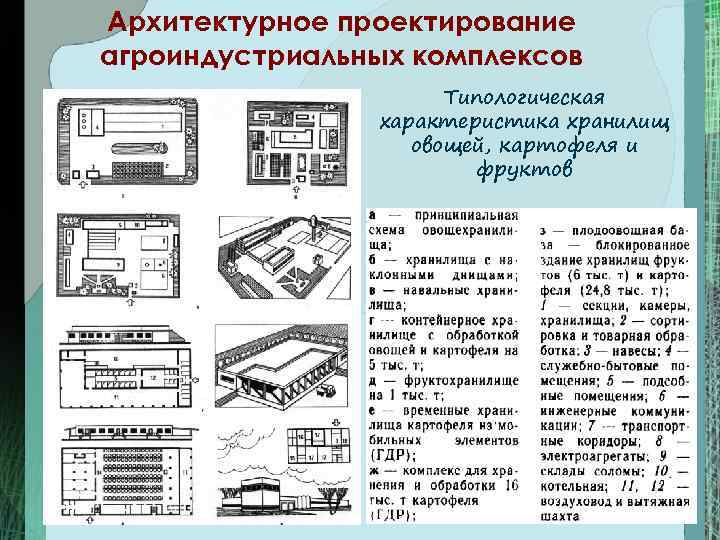

Архитектурное проектирование агроиндустриальных комплексов Типологическая характеристика хранилищ овощей, картофеля и фруктов

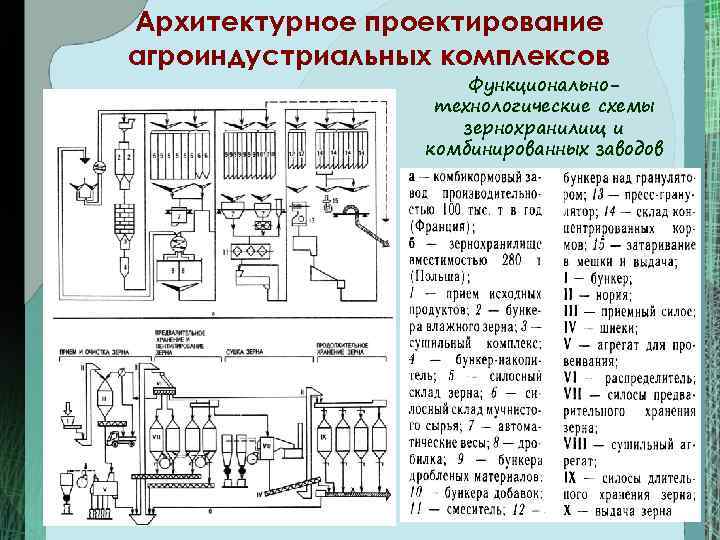

Архитектурное проектирование агроиндустриальных комплексов Функциональнотехнологические схемы зернохранилищ и комбинированных заводов

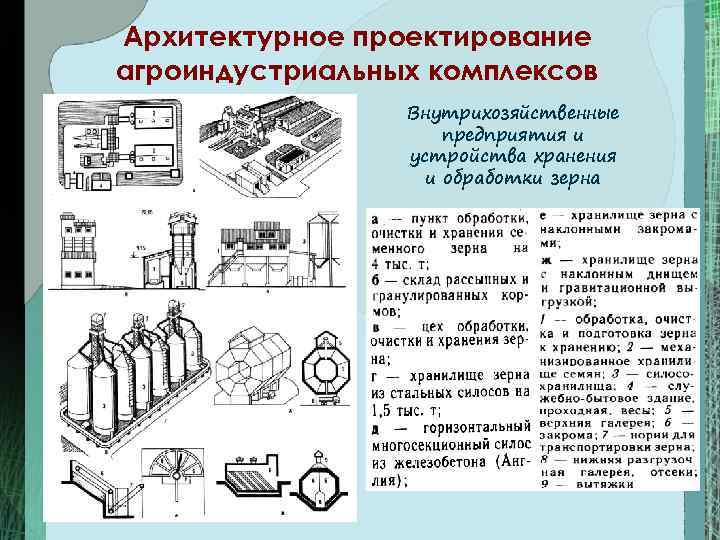

Архитектурное проектирование агроиндустриальных комплексов Внутрихозяйственные предприятия и устройства хранения и обработки зерна
