ТЕМА 9 Приборы радиационной и химической разведки

ТЕМА 9 Приборы радиационной и химической разведки.

Занятие № 1 Приборы радиационной и химической разведки.

Цели занятия: 1. Изучить назначение и краткие характеристики табельных приборов радиационной и химической разведки. 2. Изучить подготовку приборов радиационной и химической разведки к работе и порядок проведения измерений уровня излучения на местности и местных предметов. 3. Закрепить ранее полученные знания по поражающим факторам ядерных и химических веществ.

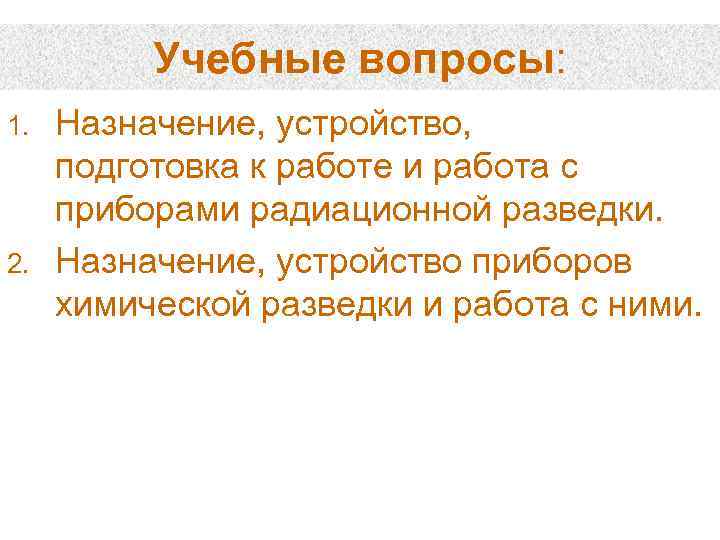

Учебные вопросы: 1. 2. Назначение, устройство, подготовка к работе и работа с приборами радиационной разведки. Назначение, устройство приборов химической разведки и работа с ними.

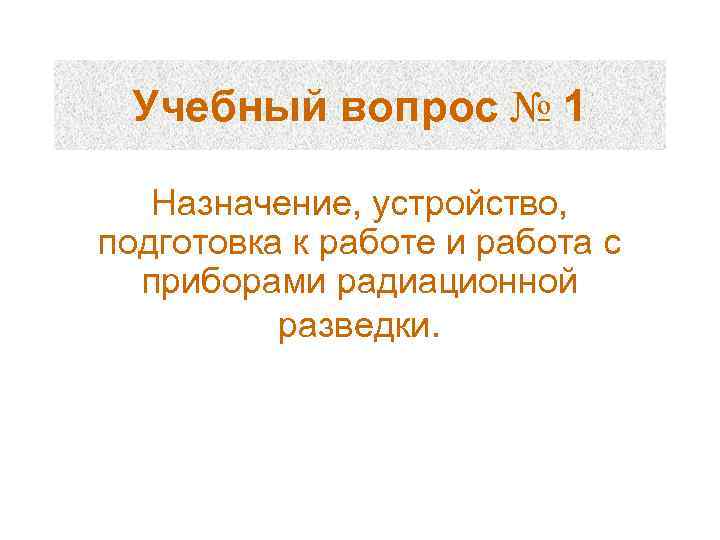

Учебный вопрос № 1 Назначение, устройство, подготовка к работе и работа с приборами радиационной разведки.

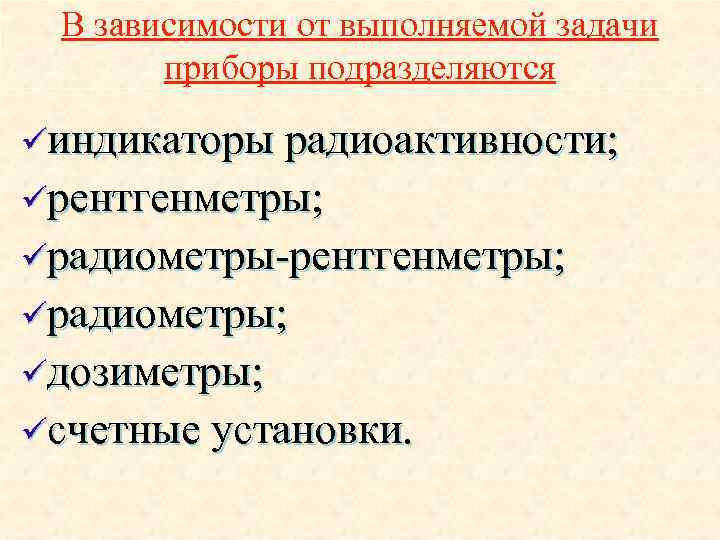

В зависимости от выполняемой задачи приборы подразделяются üиндикаторы радиоактивности; üрентгенметры; üрадиометры-рентгенметры; üрадиометры; üдозиметры; üсчетные установки.

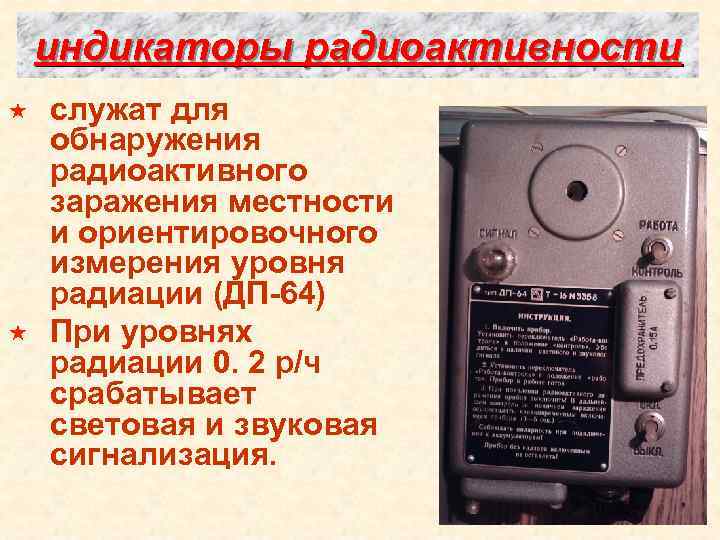

индикаторы радиоактивности « « служат для обнаружения радиоактивного заражения местности и ориентировочного измерения уровня радиации (ДП-64) При уровнях радиации 0. 2 р/ч срабатывает световая и звуковая сигнализация.

рентгенметры « Для измерения уровня радиации (ДП-3, ДП-3 Б).

ТТХ - ДП-3 Б « диапазон измерения уровня радиации от 0. 1 до 500 р/ч

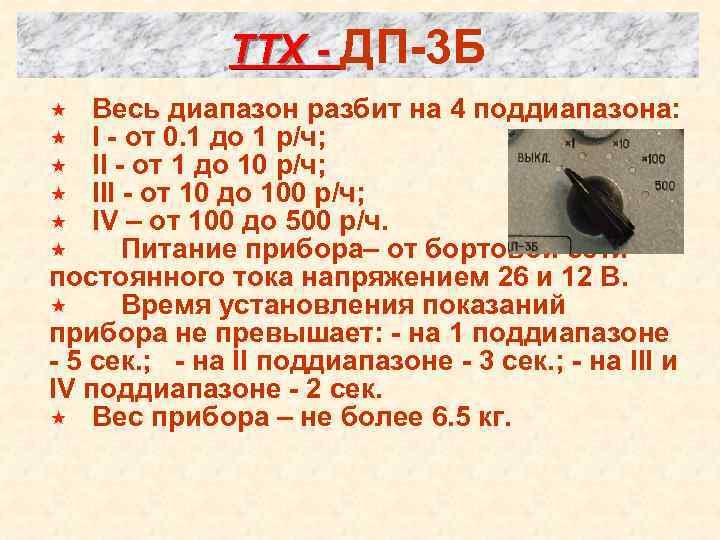

ТТХ - ДП-3 Б Весь диапазон разбит на 4 поддиапазона: I - от 0. 1 до 1 р/ч; II - от 1 до 10 р/ч; III - от 10 до 100 р/ч; IV – от 100 до 500 р/ч. Питание прибора– от бортовой сети постоянного тока напряжением 26 и 12 В. « Время установления показаний прибора не превышает: - на 1 поддиапазоне - 5 сек. ; - на II поддиапазоне - 3 сек. ; - на III и IV поддиапазоне - 2 сек. « Вес прибора – не более 6. 5 кг. « « «

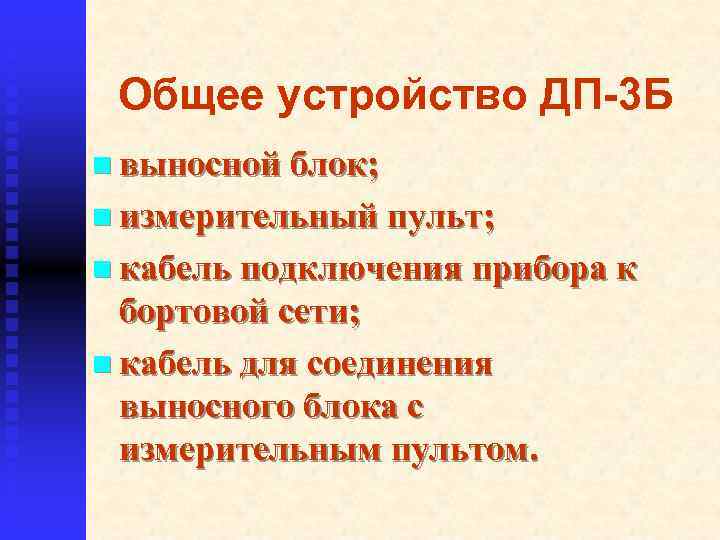

Общее устройство ДП-3 Б n выносной блок; n измерительный пульт; n кабель подключения прибора к бортовой сети; n кабель для соединения выносного блока с измерительным пультом.

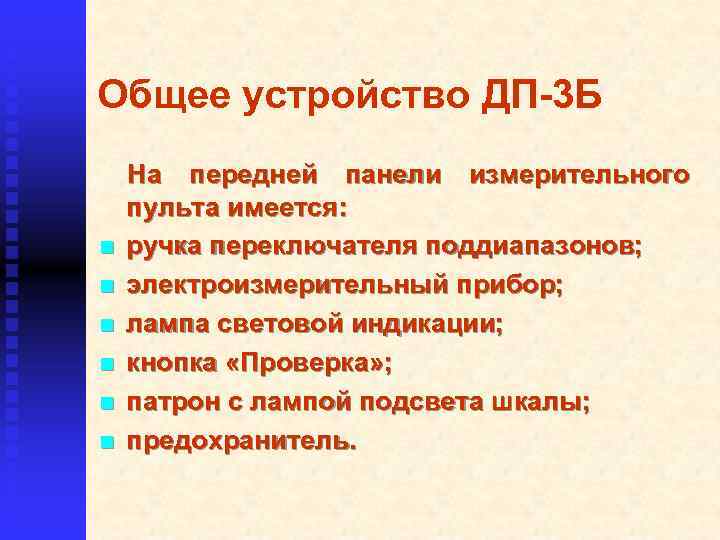

Общее устройство ДП-3 Б n n n На передней панели измерительного пульта имеется: ручка переключателя поддиапазонов; электроизмерительный прибор; лампа световой индикации; кнопка «Проверка» ; патрон с лампой подсвета шкалы; предохранитель.

радиометр-рентгенметр « Широкодиапазонные комбинированные приборы (ДП-5 Б, В).

Диапазон разбит на шесть поддиапазонов : 1 - от 5 до 200 р/ч (нижняя шкала, переключатель на "200") 2 - от 500 до 50000 м р/ч (верхняя шкала, переключатель на "х10 ОО") 3 - от 50 до 500 м р/ч (верхняя шкала, переключатель на "х10 О") 4 - от 5 до 50 м р/ч (верхняя шкала, переключатель на "х10") 5 - от 0. 5 до 5 м р/ч (верхняя шкала, переключатель на "х. I") 6 - от 0. 05 до 0. 5 м р/ч (верхняя шкала, переключатель на"х0. 1") Наибольшее время установления показаний прибора не превышает 45 сек. Масса прибора 2. 8 кг. Масса полного комплекта прибора в укладочном ящике 7. 6 кг.

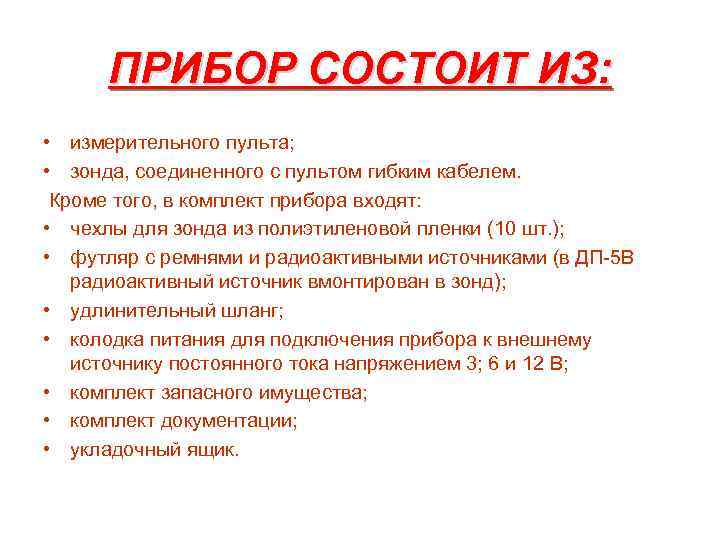

ПРИБОР СОСТОИТ ИЗ: • измерительного пульта; • зонда, соединенного с пультом гибким кабелем. Кроме того, в комплект прибора входят: • чехлы для зонда из полиэтиленовой пленки (10 шт. ); • футляр с ремнями и радиоактивными источниками (в ДП-5 В радиоактивный источник вмонтирован в зонд); • удлинительный шланг; • колодка питания для подключения прибора к внешнему источнику постоянного тока напряжением 3; 6 и 12 В; • комплект запасного имущества; • комплект документации; • укладочный ящик.

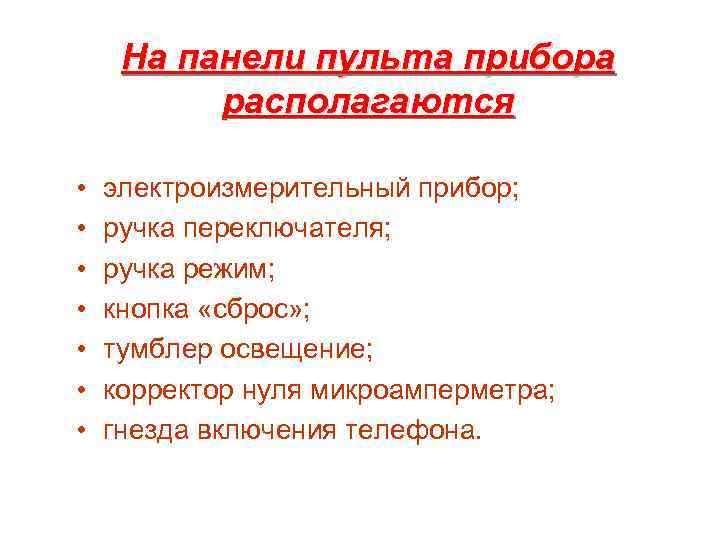

На панели пульта прибора располагаются • • электроизмерительный прибор; ручка переключателя; ручка режим; кнопка «сброс» ; тумблер освещение; корректор нуля микроамперметра; гнезда включения телефона.

ДП-5 В

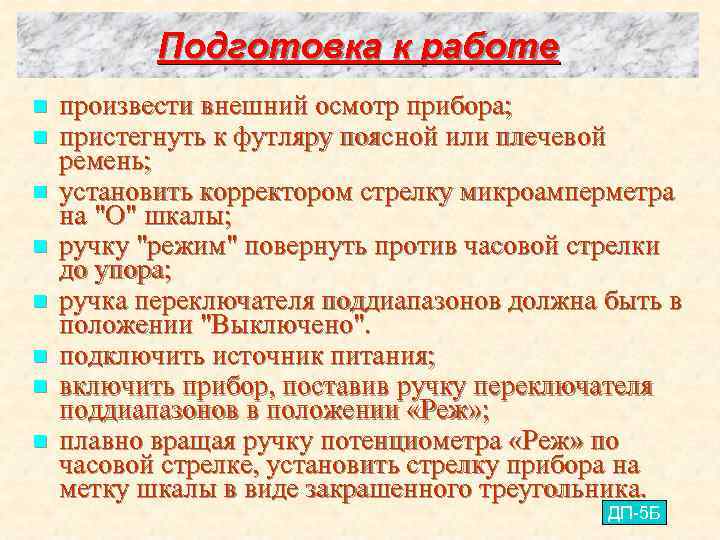

Подготовка к работе n n n n произвести внешний осмотр прибора; пристегнуть к футляру поясной или плечевой ремень; установить корректором стрелку микроамперметра на "О" шкалы; ручку "режим" повернуть против часовой стрелки до упора; ручка переключателя поддиапазонов должна быть в положении "Выключено". подключить источник питания; включить прибор, поставив ручку переключателя поддиапазонов в положении «Реж» ; плавно вращая ручку потенциометра «Реж» по часовой стрелке, установить стрелку прибора на метку шкалы в виде закрашенного треугольника. ДП-5 Б

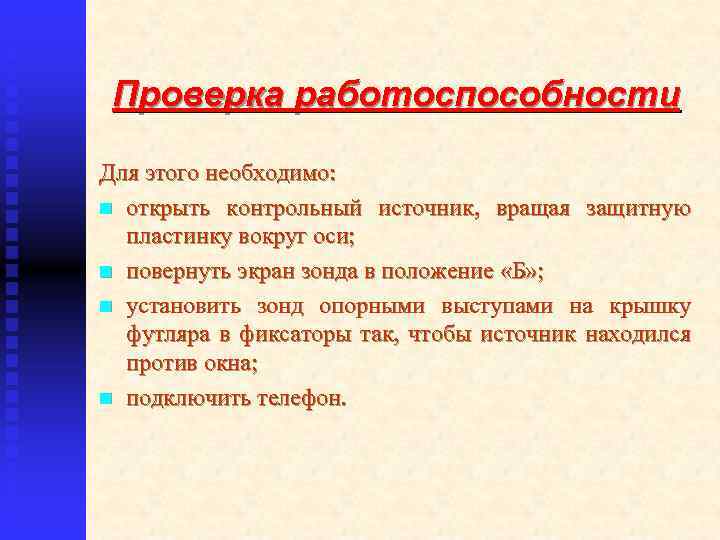

Проверка работоспособности Для этого необходимо: n открыть контрольный источник, вращая защитную пластинку вокруг оси; n повернуть экран зонда в положение «Б» ; n установить зонд опорными выступами на крышку футляра в фиксаторы так, чтобы источник находился против окна; n подключить телефон.

дозиметры « Для измерения дозы излучения. Воздействующую на личный состав (ДП-22 В, ИД -1, ИД-11).

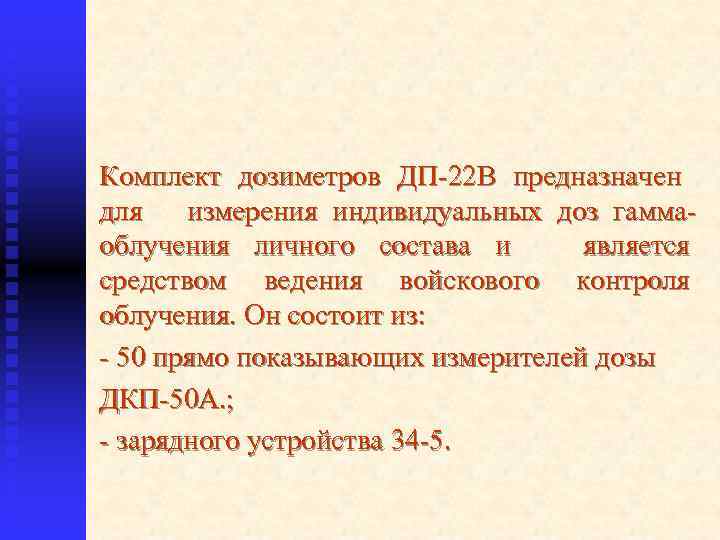

Комплект дозиметров ДП-22 В предназначен для измерения индивидуальных доз гаммаоблучения личного состава и является средством ведения войскового контроля облучения. Он состоит из: - 50 прямо показывающих измерителей дозы ДКП-50 А. ; - зарядного устройства 34 -5.

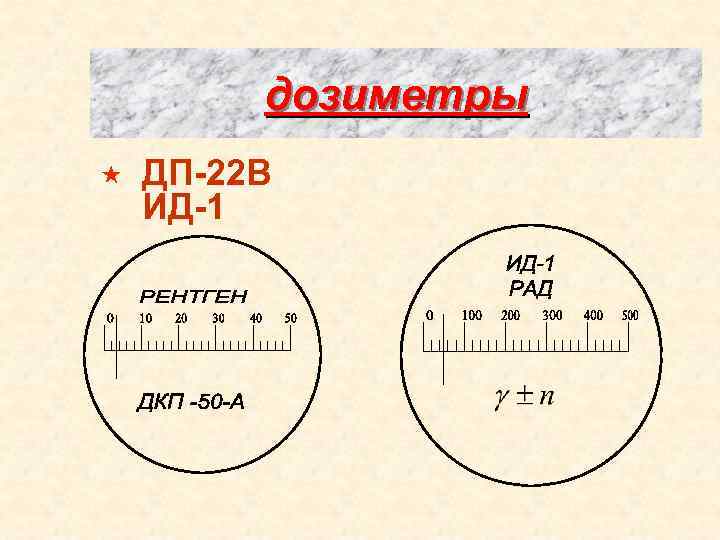

дозиметры « ДП-22 В ИД-1

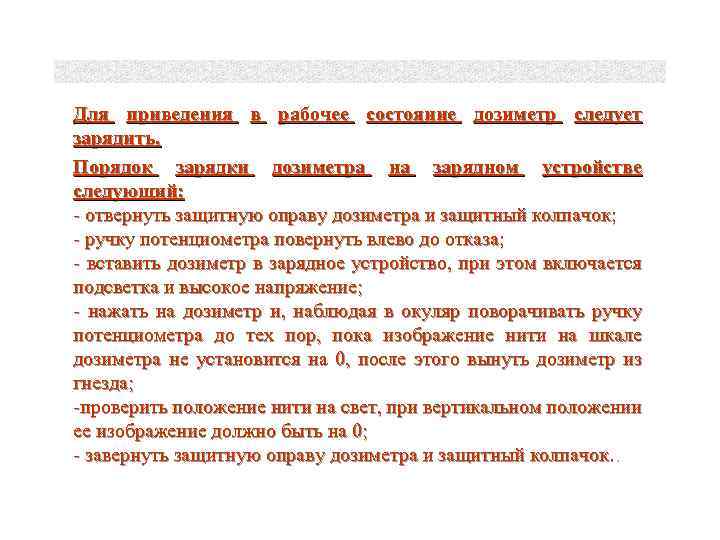

Для приведения в рабочее состояние дозиметр следует зарядить. Порядок зарядки дозиметра на зарядном устройстве следующий: - отвернуть защитную оправу дозиметра и защитный колпачок; - ручку потенциометра повернуть влево до отказа; - вставить дозиметр в зарядное устройство, при этом включается подсветка и высокое напряжение; - нажать на дозиметр и, наблюдая в окуляр поворачивать ручку потенциометра до тех пор, пока изображение нити на шкале дозиметра не установится на 0, после этого вынуть дозиметр из гнезда; -проверить положение нити на свет, при вертикальном положении ее изображение должно быть на 0; - завернуть защитную оправу дозиметра и защитный колпачок. .

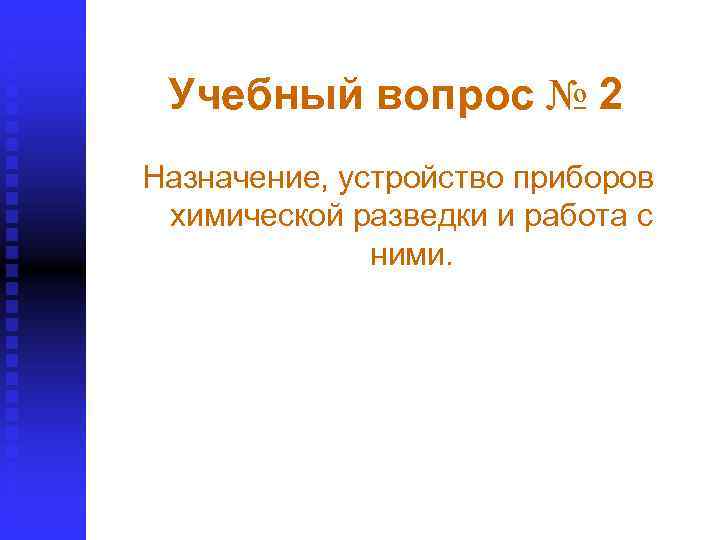

Учебный вопрос № 2 Назначение, устройство приборов химической разведки и работа с ними.

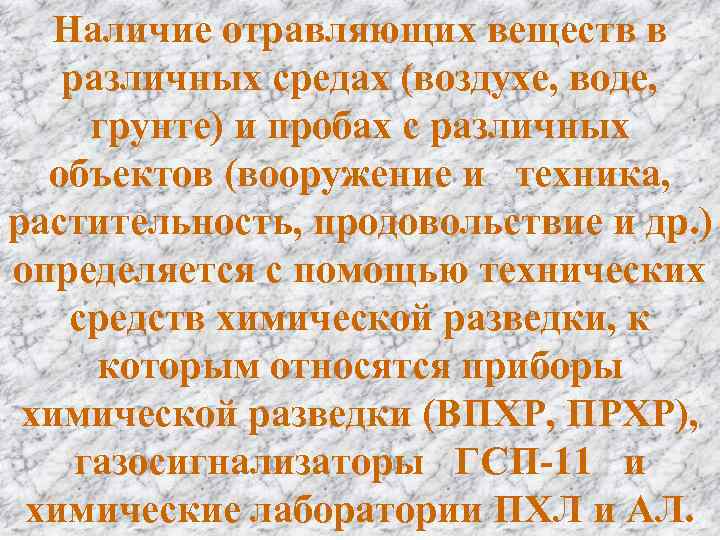

Наличие отравляющих веществ в различных средах (воздухе, воде, грунте) и пробах с различных объектов (вооружение и техника, растительность, продовольствие и др. ) определяется с помощью технических средств химической разведки, к которым относятся приборы химической разведки (ВПХР, ПРХР), газосигнализаторы ГСП-11 и химические лаборатории ПХЛ и АЛ.

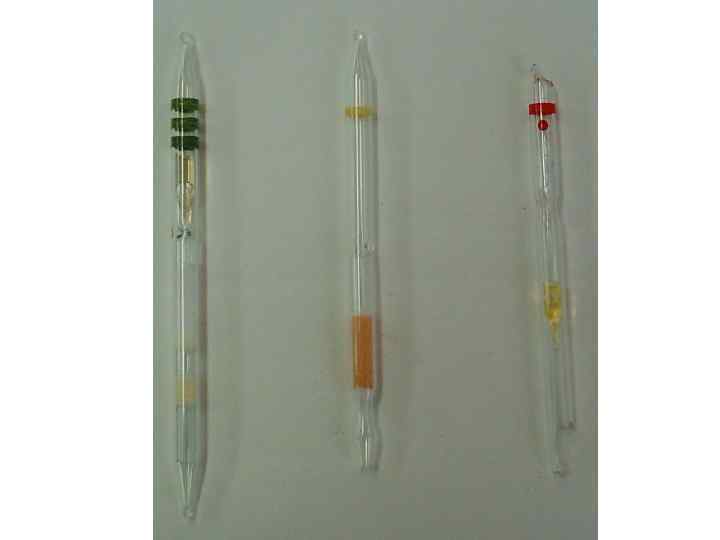

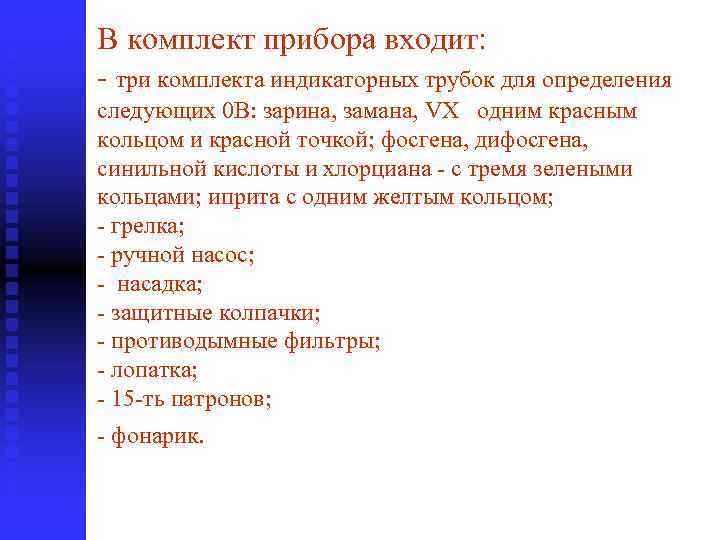

В комплект прибора входит: - три комплекта индикаторных трубок для определения следующих 0 В: зарина, замана, VX одним красным кольцом и красной точкой; фосгена, дифосгена, синильной кислоты и хлорциана - с тремя зелеными кольцами; иприта с одним желтым кольцом; - грелка; - ручной насос; - насадка; - защитные колпачки; - противодымные фильтры; - лопатка; - 15 -ть патронов; - фонарик.

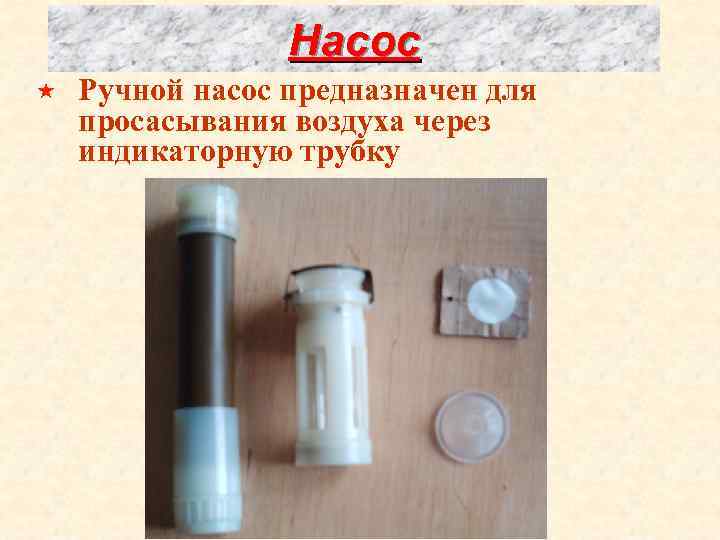

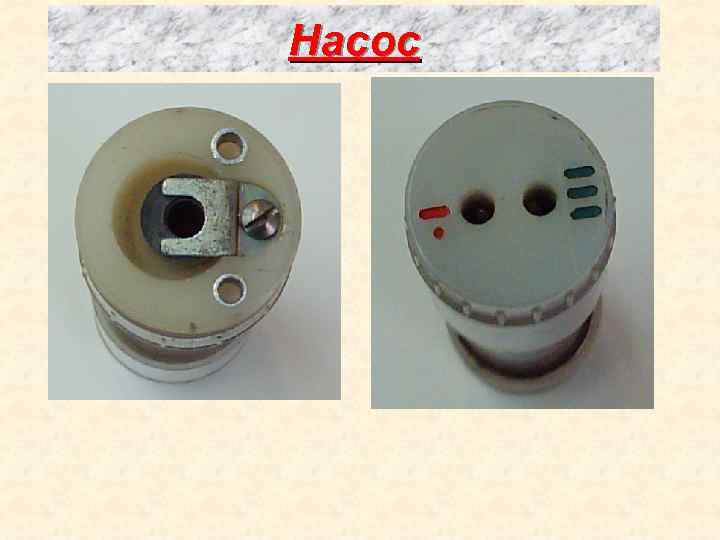

Насос « Ручной насос предназначен для просасывания воздуха через индикаторную трубку

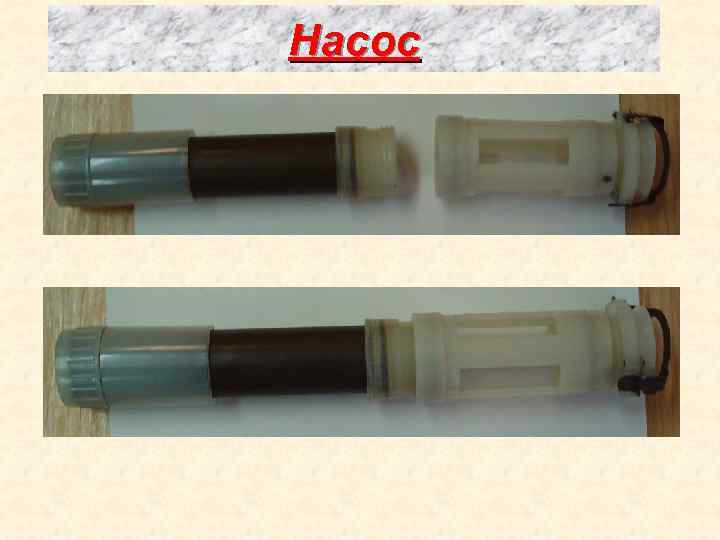

Насос

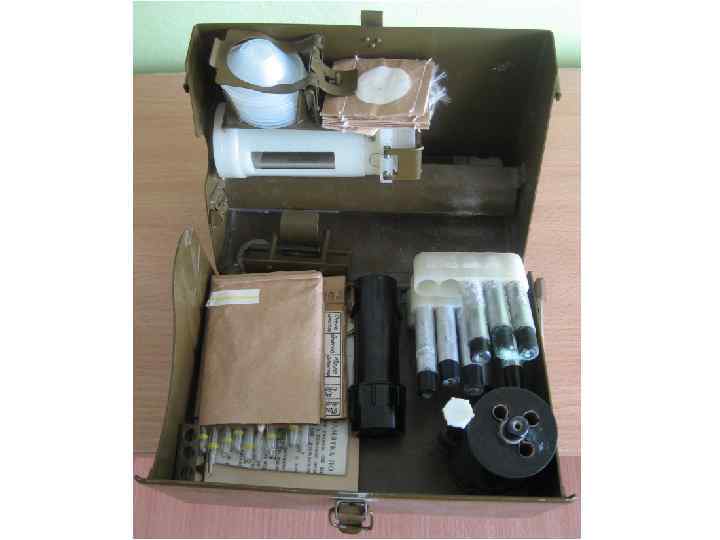

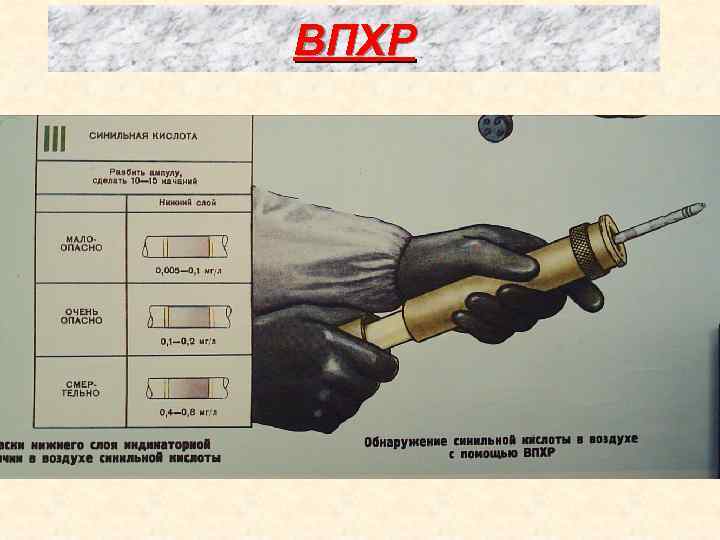

ВПХР

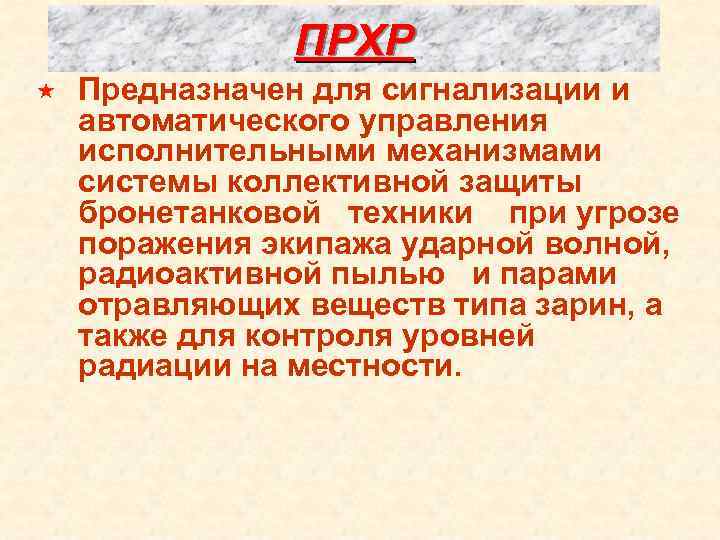

ПРХР « Предназначен для сигнализации и автоматического управления исполнительными механизмами системы коллективной защиты бронетанковой техники при угрозе поражения экипажа ударной волной, радиоактивной пылью и парами отравляющих веществ типа зарин, а также для контроля уровней радиации на местности.
