Тема 9 Основы телекоммуникационных технологий и локальные сети

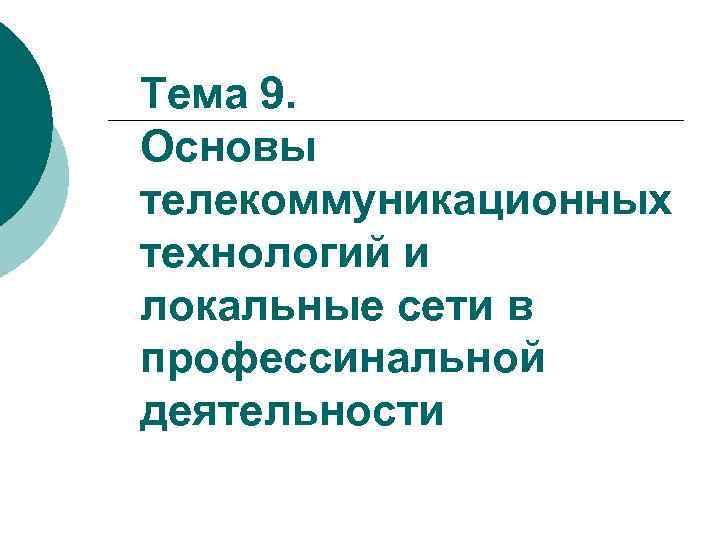

Тема 9. Основы телекоммуникационных технологий и локальные сети в профессинальной деятельности

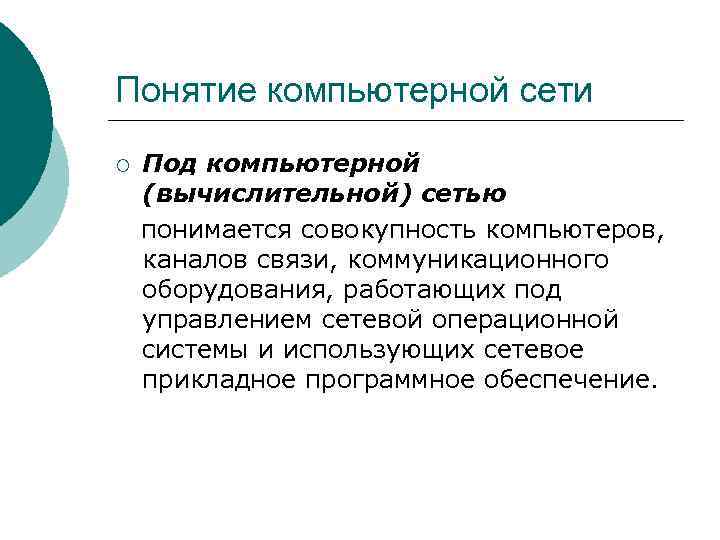

Понятие компьютерной сети Под компьютерной (вычислительной) сетью понимается совокупность компьютеров, каналов связи, коммуникационного оборудования, работающих под управлением сетевой операционной системы и использующих сетевое прикладное программное обеспечение. ¡

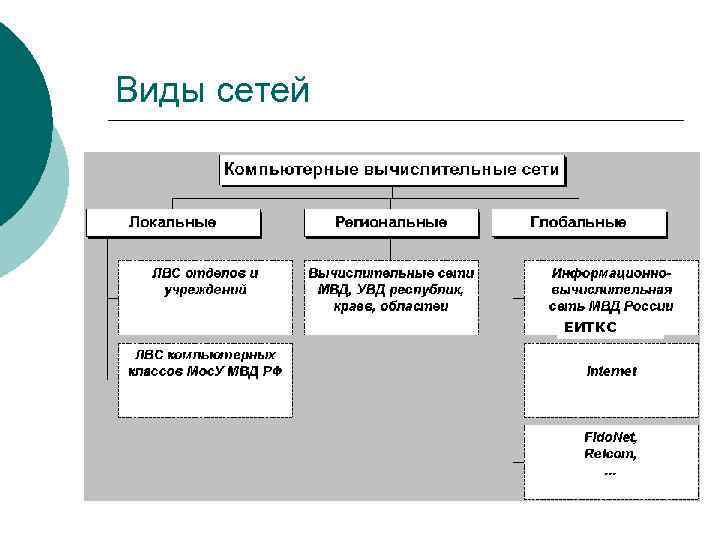

Виды сетей ЕИТКС

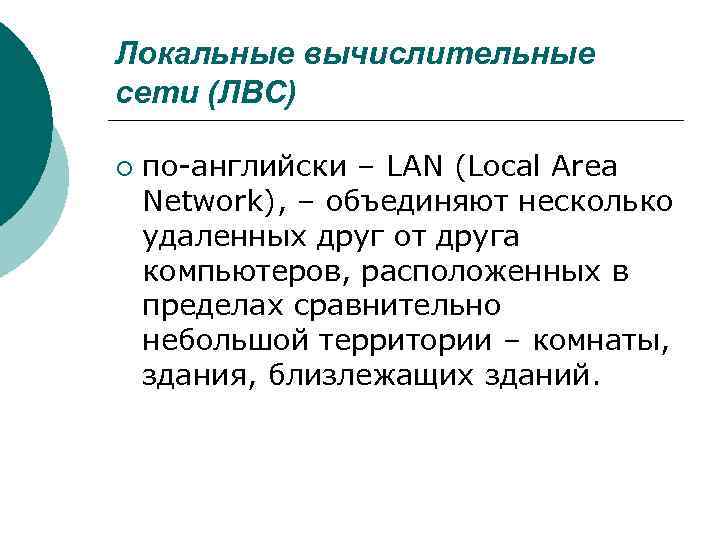

Локальные вычислительные сети (ЛВС) ¡ по-английски – LAN (Local Area Network), – объединяют несколько удаленных друг от друга компьютеров, расположенных в пределах сравнительно небольшой территории – комнаты, здания, близлежащих зданий.

Региональные вычислительные сети (РВС) ¡ по-английски – WAN (Wide Area Network), включают в себя несколько ЛВС, принадлежащих одному ведомству, например МВД России. В литературе часто такие сети называют территориальными или корпоративными.

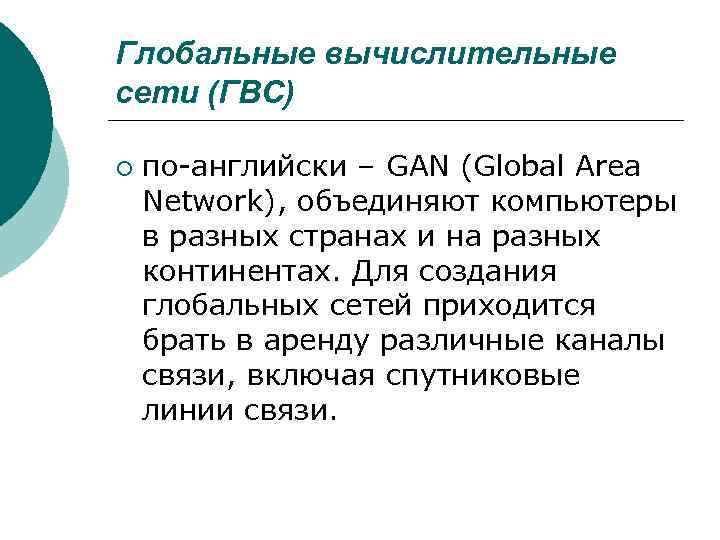

Глобальные вычислительные сети (ГВС) ¡ по-английски – GAN (Global Area Network), объединяют компьютеры в разных странах и на разных континентах. Для создания глобальных сетей приходится брать в аренду различные каналы связи, включая спутниковые линии связи.

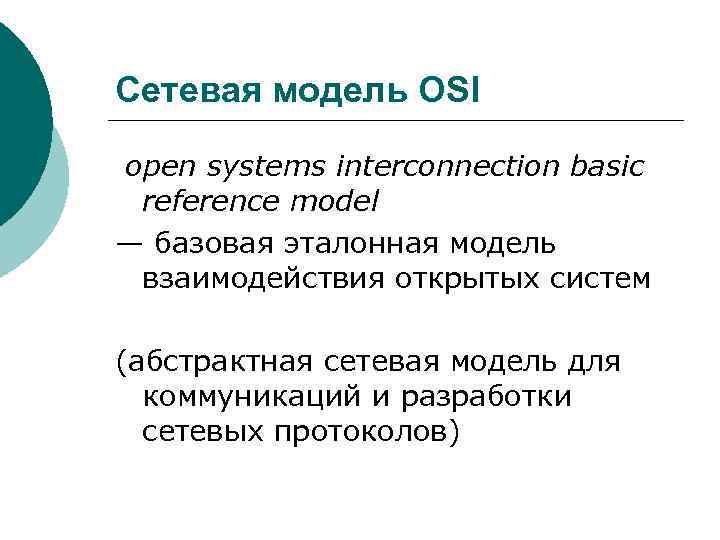

Сетевая модель OSI open systems interconnection basic reference model — базовая эталонная модель взаимодействия открытых систем (абстрактная сетевая модель для коммуникаций и разработки сетевых протоколов)

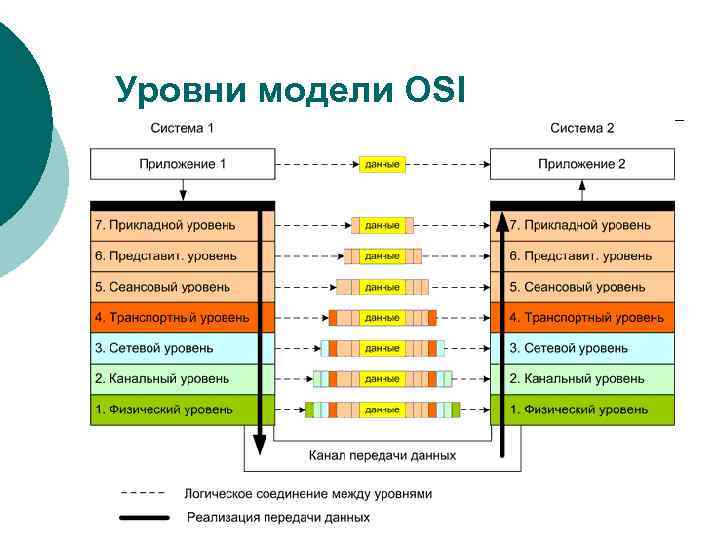

Уровни модели OSI

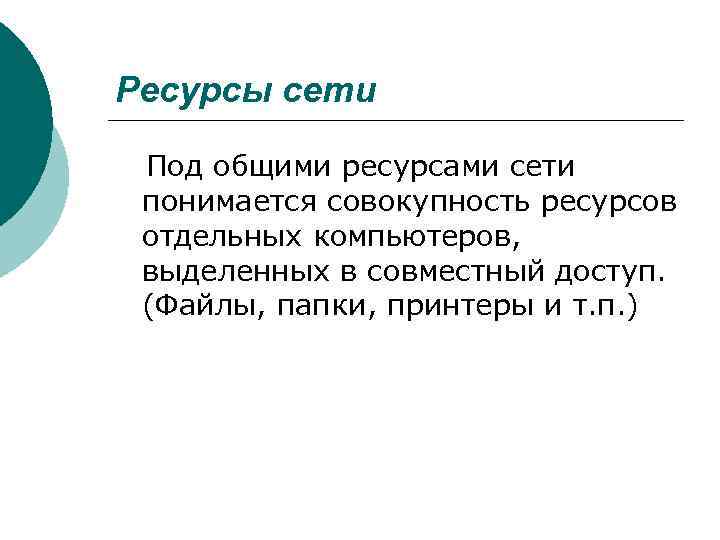

Ресурсы сети Под общими ресурсами сети понимается совокупность ресурсов отдельных компьютеров, выделенных в совместный доступ. (Файлы, папки, принтеры и т. п. )

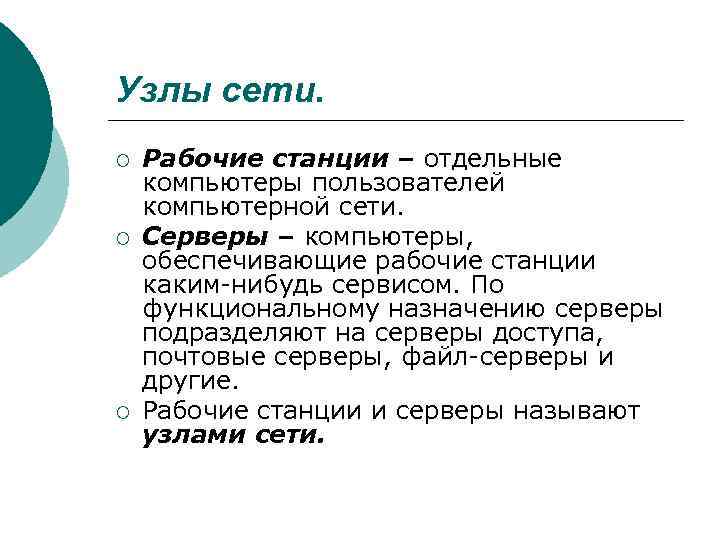

Узлы сети. ¡ ¡ ¡ Рабочие станции – отдельные компьютеры пользователей компьютерной сети. Серверы – компьютеры, обеспечивающие рабочие станции каким-нибудь сервисом. По функциональному назначению серверы подразделяют на серверы доступа, почтовые серверы, файл-серверы и другие. Рабочие станции и серверы называют узлами сети.

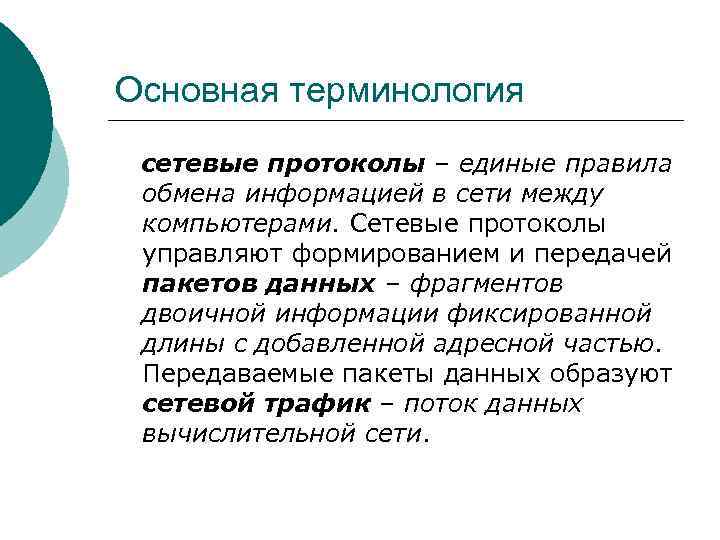

Основная терминология сетевые протоколы – единые правила обмена информацией в сети между компьютерами. Сетевые протоколы управляют формированием и передачей пакетов данных – фрагментов двоичной информации фиксированной длины с добавленной адресной частью. Передаваемые пакеты данных образуют сетевой трафик – поток данных вычислительной сети.

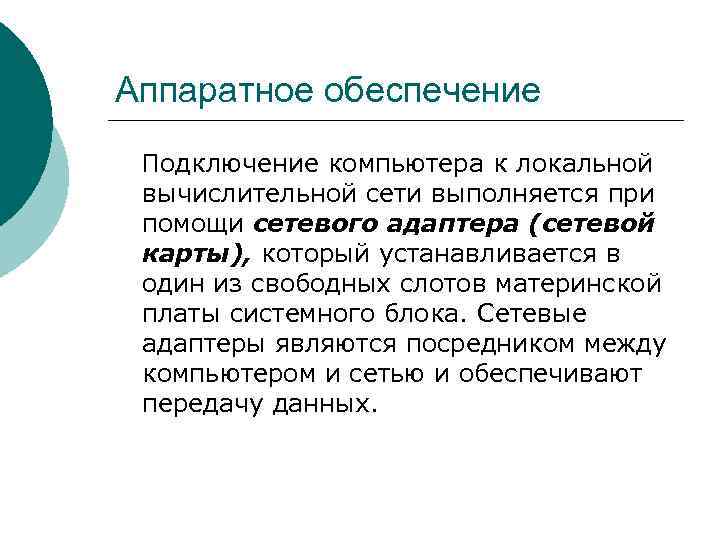

Аппаратное обеспечение Подключение компьютера к локальной вычислительной сети выполняется при помощи сетевого адаптера (сетевой карты), который устанавливается в один из свободных слотов материнской платы системного блока. Сетевые адаптеры являются посредником между компьютером и сетью и обеспечивают передачу данных.

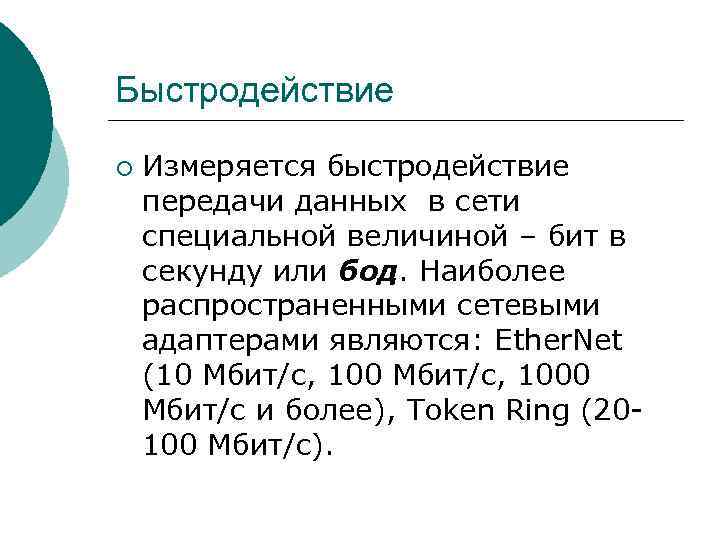

Быстродействие ¡ Измеряется быстродействие передачи данных в сети специальной величиной – бит в секунду или бод. Наиболее распространенными сетевыми адаптерами являются: Ether. Net (10 Мбит/с, 1000 Мбит/с и более), Token Ring (20100 Мбит/с).

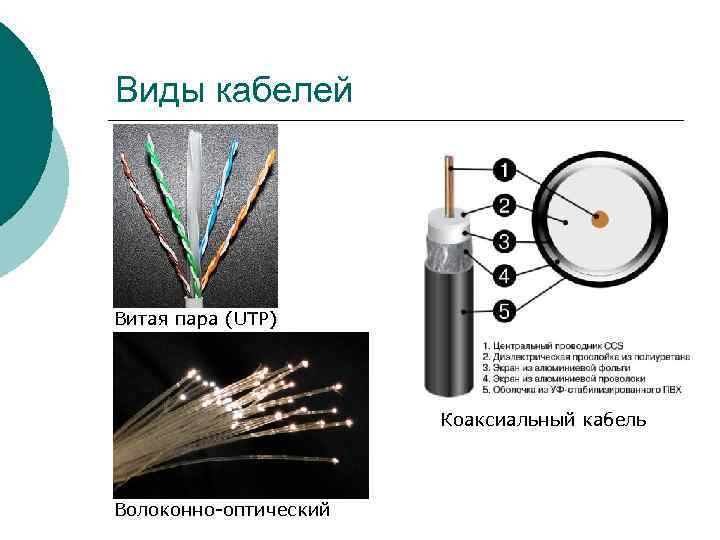

Виды кабелей Витая пара (UTP) Коаксиальный кабель Волоконно-оптический

Топология – это способ физического соединения компьютеров в сеть. ¡ шина (bus) – компьютеры подключены вдоль одного кабеля (сегмента)

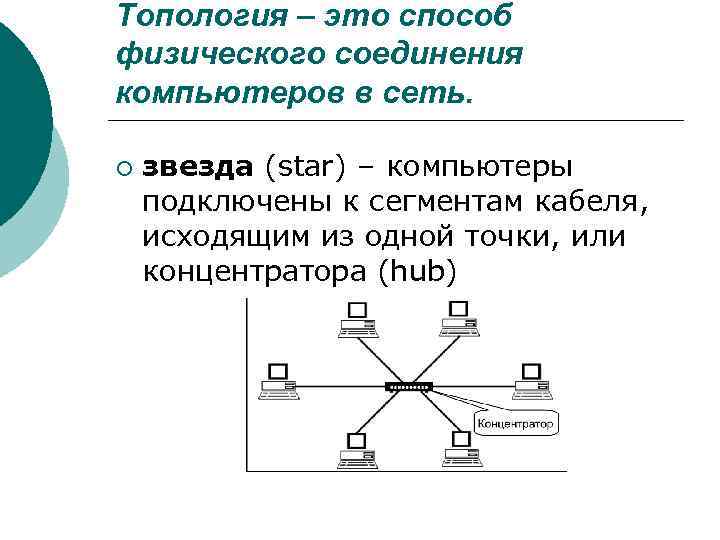

Топология – это способ физического соединения компьютеров в сеть. ¡ звезда (star) – компьютеры подключены к сегментам кабеля, исходящим из одной точки, или концентратора (hub)

Топология – это способ физического соединения компьютеров в сеть. ¡ кольцо (ring) – компьютеры подключены к кабелю, замкнутому в кольцо

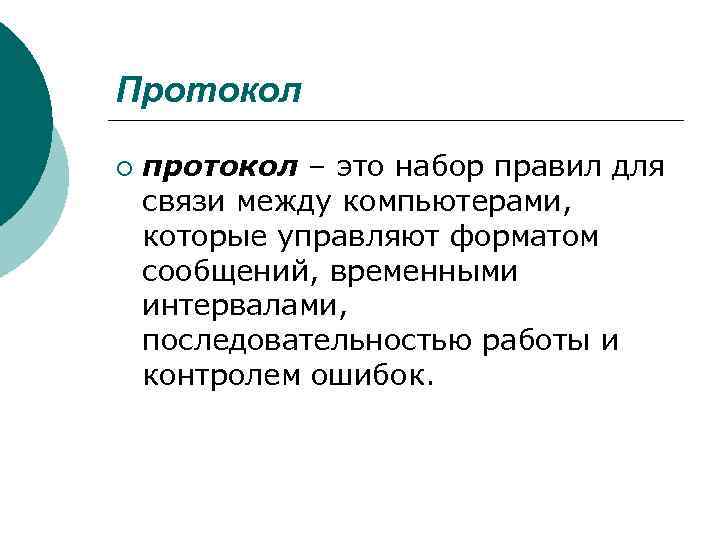

Протокол ¡ протокол – это набор правил для связи между компьютерами, которые управляют форматом сообщений, временными интервалами, последовательностью работы и контролем ошибок.

Технология клиент-сервер ¡ Основная идея технологии клиент-сервер – разделить ключевые функции по обработке информации между программойприложением (клиентом), установленной на рабочей станции и программой – сервером, установленной на компьютере, выполняющем роль сервера (почтового, баз данных и так далее).

Технология файл-сервер Основная идея технологии файл-сервер заключается в распределенной обработке данных, когда на рабочей станции находятся средства пользовательского интерфейса и программы приложений, а на сервере хранятся файлы базы данных

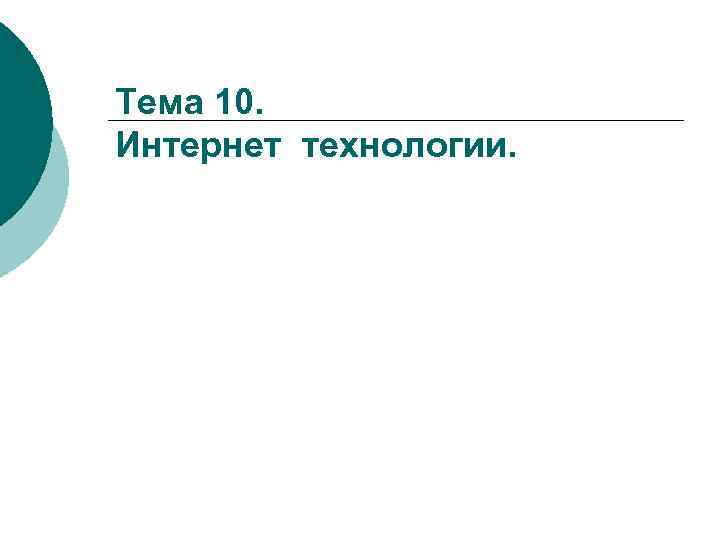

Тема 10. Интернет технологии.

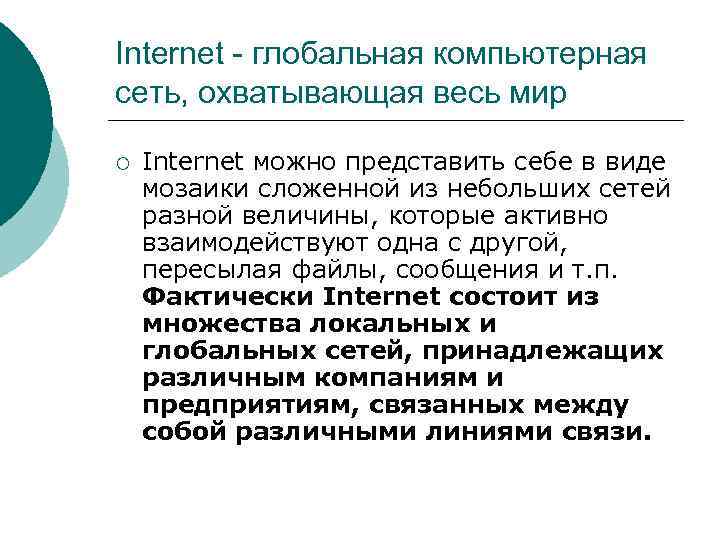

Internet - глобальная компьютерная сеть, охватывающая весь мир ¡ Internet можно представить себе в виде мозаики сложенной из небольших сетей разной величины, которые активно взаимодействуют одна с другой, пересылая файлы, сообщения и т. п. Фактически Internet состоит из множества локальных и глобальных сетей, принадлежащих различным компаниям и предприятиям, связанных между собой различными линиями связи.

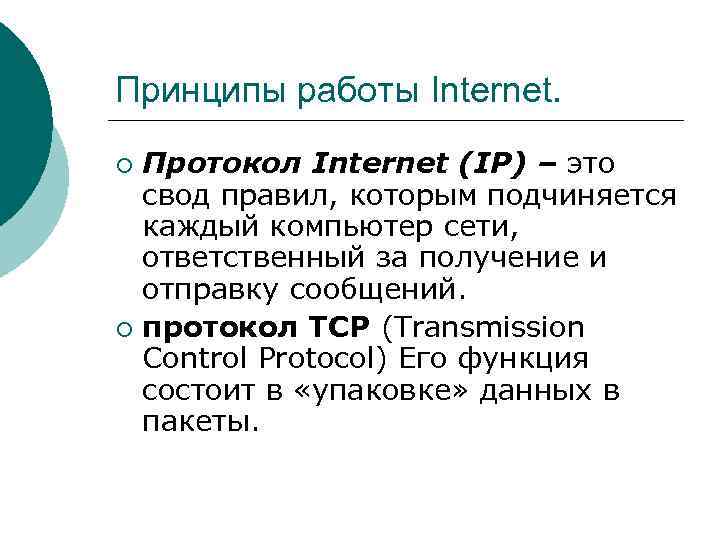

Принципы работы Internet. Протокол Internet (IP) – это свод правил, которым подчиняется каждый компьютер сети, ответственный за получение и отправку сообщений. ¡ протокол ТСР (Transmission Control Protocol) Его функция состоит в «упаковке» данных в пакеты. ¡

IP- адрес xxx где xxx – от 0 до 255 Правильные адреса Неправильные адреса 192. 168. 0. 1 12. 4. 243. 3 77. 255. 87. 245 192. 168. 4. 50. 7 450. 231. 1. 6 155. 241. 232

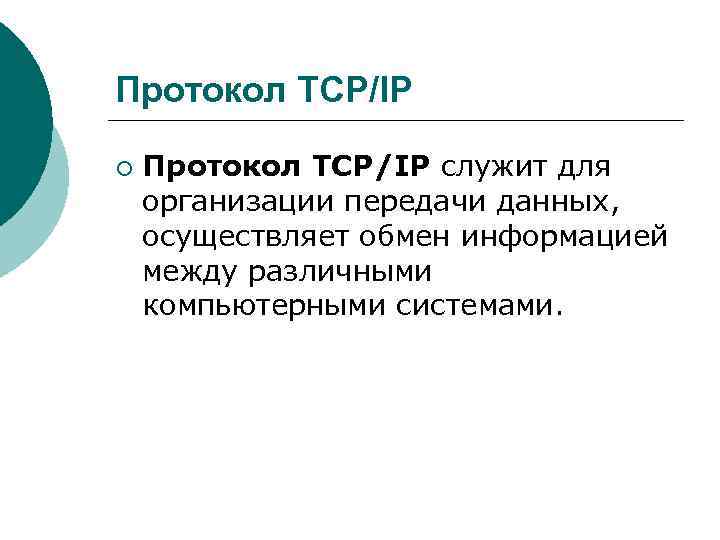

Протокол ТСР/IP ¡ Протокол ТСР/IP служит для организации передачи данных, осуществляет обмен информацией между различными компьютерными системами.

Организация передачи данных по протоколу TCP/IP

Структура доменного имени ux. cso. uiuc. edu

Domain Name System, -DNS (система доменных имён) Определение IP – адреса службой www. yandex. ru DNS 77. 88. 21. 3

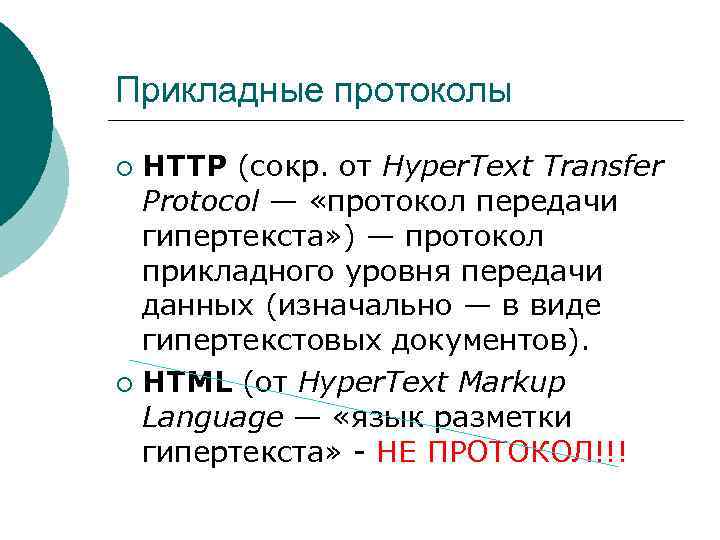

Прикладные протоколы HTTP (сокр. от Hyper. Text Transfer Protocol — «протокол передачи гипертекста» ) — протокол прикладного уровня передачи данных (изначально — в виде гипертекстовых документов). ¡ HTML (от Hyper. Text Markup Language — «язык разметки гипертекста» - НЕ ПРОТОКОЛ!!! ¡

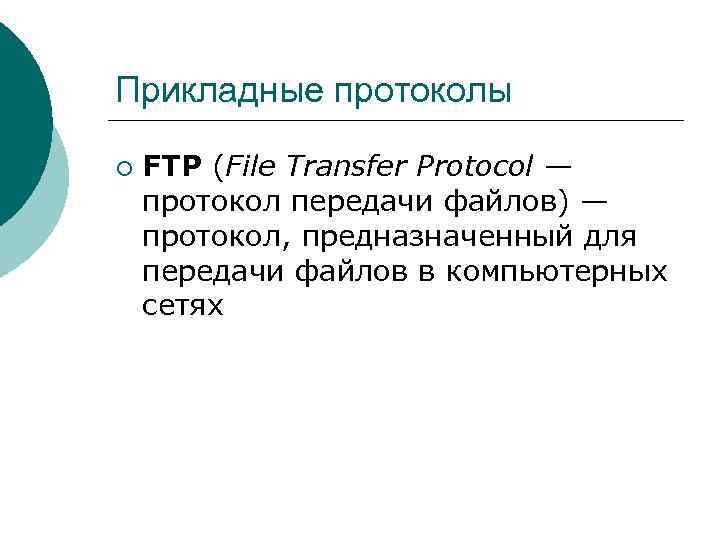

Прикладные протоколы ¡ FTP (File Transfer Protocol — протокол передачи файлов) — протокол, предназначенный для передачи файлов в компьютерных сетях

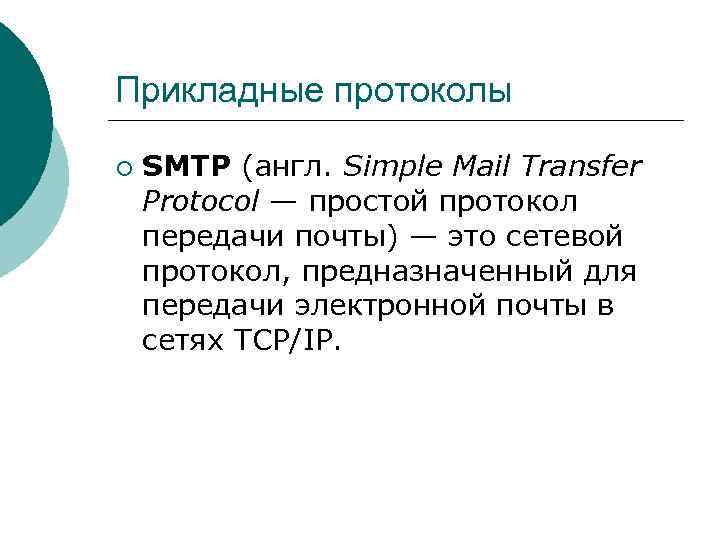

Прикладные протоколы ¡ SMTP (англ. Simple Mail Transfer Protocol — простой протокол передачи почты) — это сетевой протокол, предназначенный для передачи электронной почты в сетях TCP/IP.

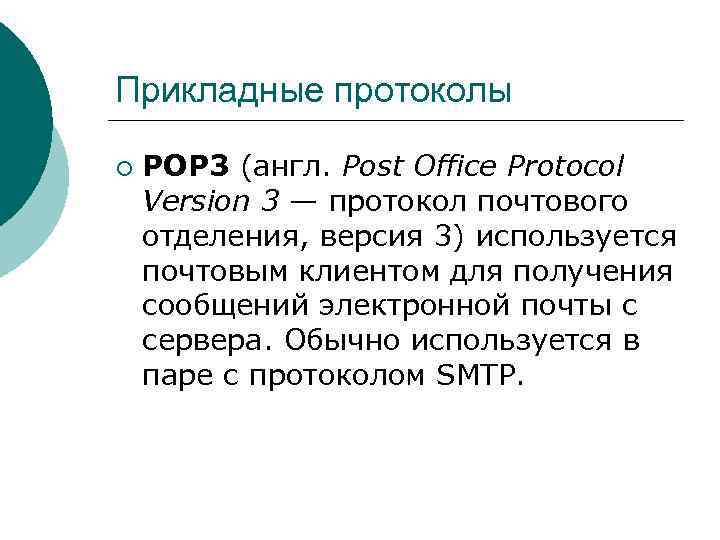

Прикладные протоколы ¡ POP 3 (англ. Post Office Protocol Version 3 — протокол почтового отделения, версия 3) используется почтовым клиентом для получения сообщений электронной почты с сервера. Обычно используется в паре с протоколом SMTP.

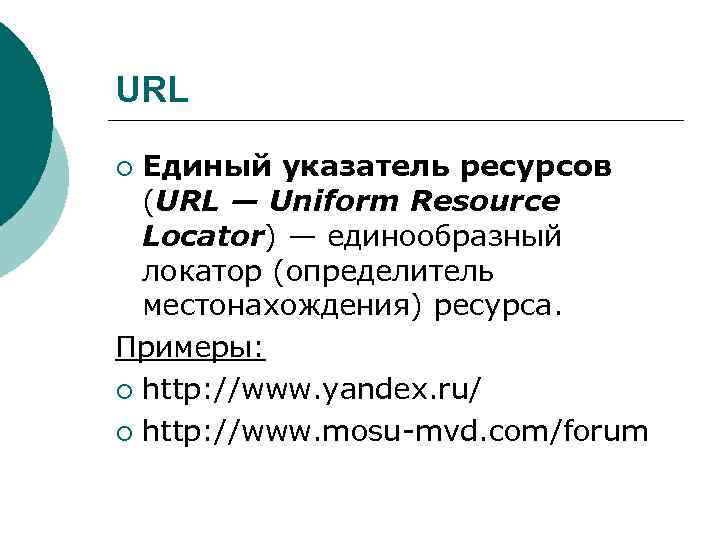

URL Единый указатель ресурсов (URL — Uniform Resource Locator) — единообразный локатор (определитель местонахождения) ресурса. Примеры: ¡ http: //www. yandex. ru/ ¡ http: //www. mosu-mvd. com/forum ¡

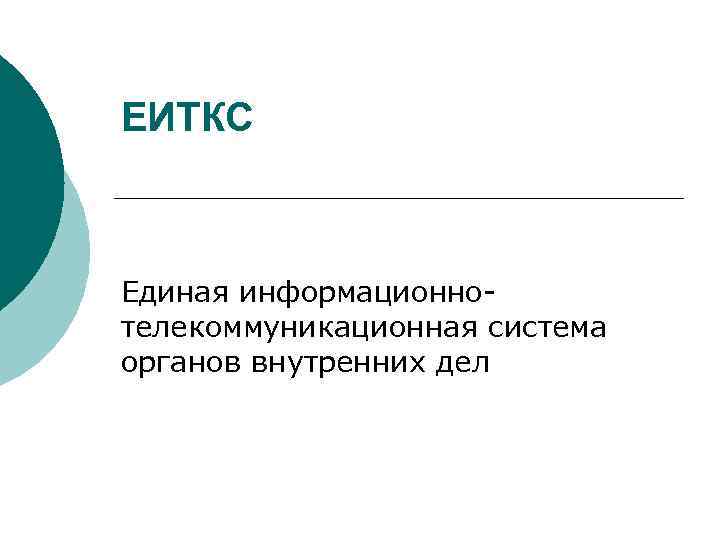

ЕИТКС Единая информационнотелекоммуникационная система органов внутренних дел
