Тема 9 Быстровозводимые здания

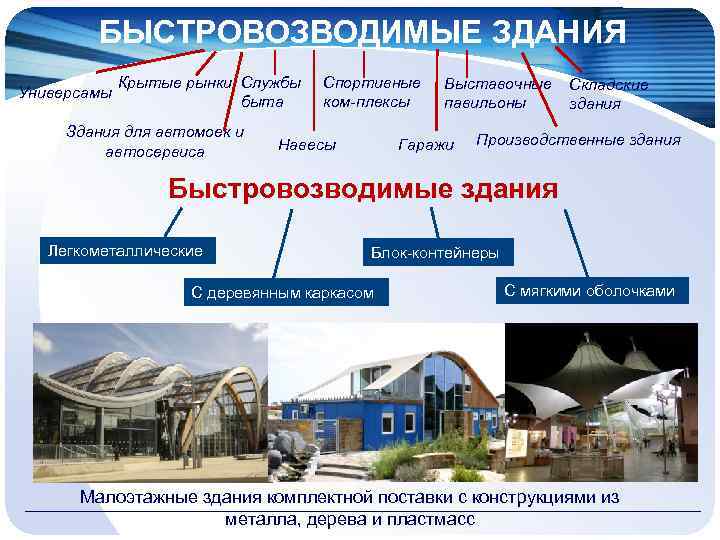

БЫСТРОВОЗВОДИМЫЕ ЗДАНИЯ Универсамы Крытые рынки Службы быта Здания для автомоек и автосервиса Спортивные ком плексы Навесы Выставочные павильоны Гаражи Складские здания Производственные здания Быстровозводимые здания Легкометаллические Блок-контейнеры С деревянным каркасом С мягкими оболочками Малоэтажные здания комплектной поставки с конструкциями из металла, дерева и пластмасс

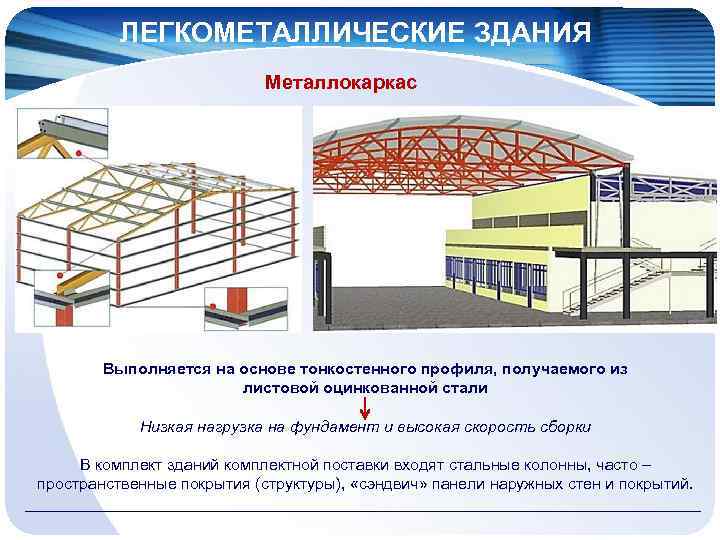

ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас Выполняется на основе тонкостенного профиля, получаемого из листовой оцинкованной стали Низкая нагрузка на фундамент и высокая скорость сборки В комплект зданий комплектной поставки входят стальные колонны, часто – пространственные покрытия (структуpы), «сэндвич» панели наружных стен и покрытий.

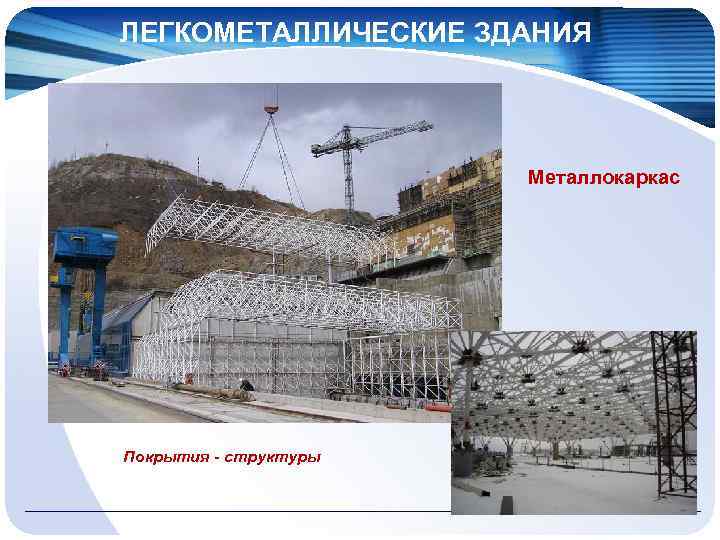

ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас Покрытия - структуры

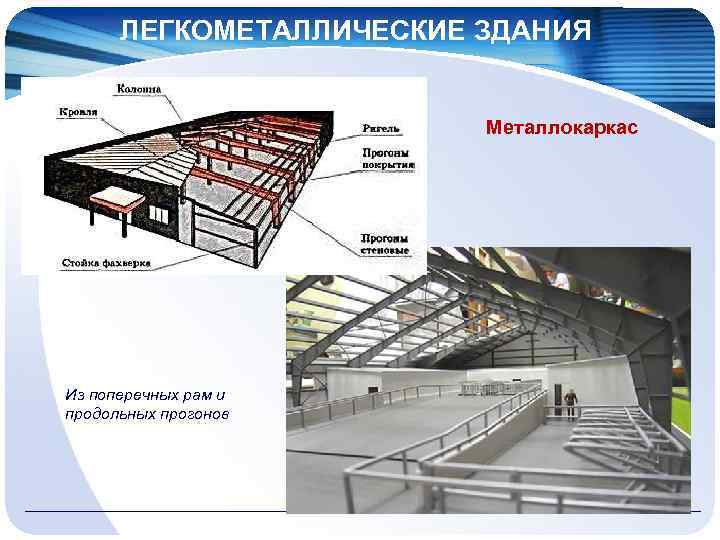

ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас Из поперечных рам и продольных прогонов

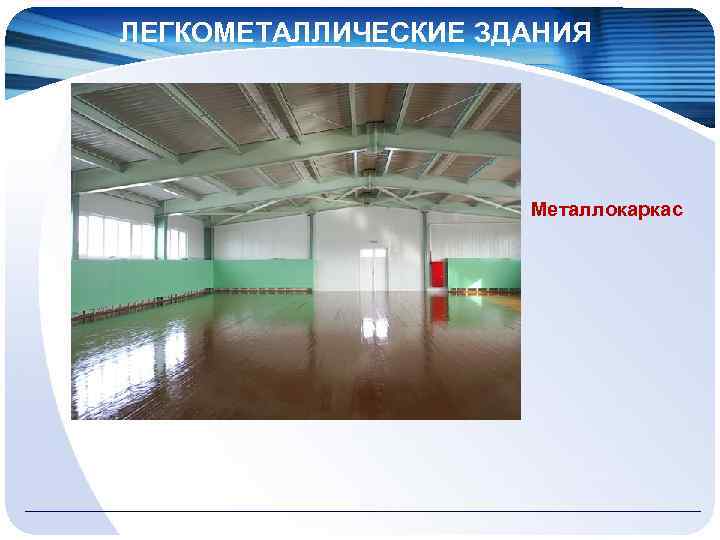

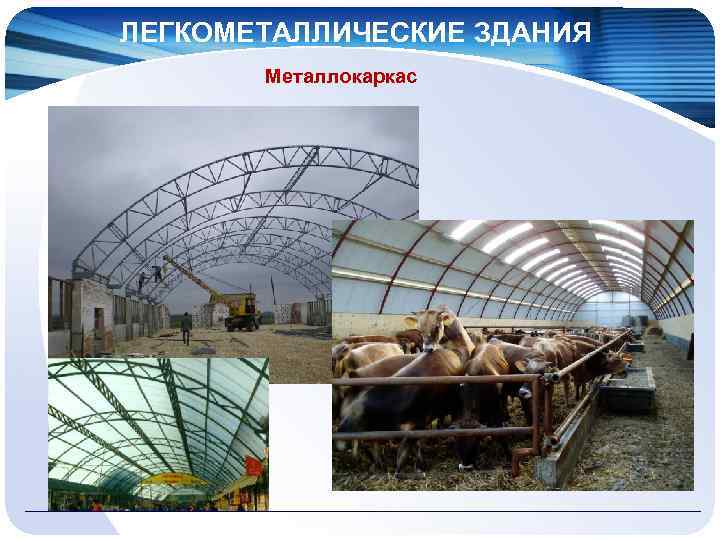

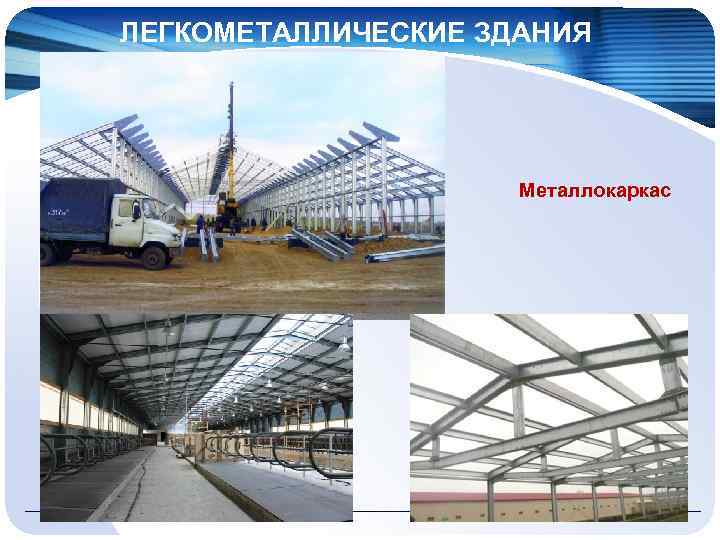

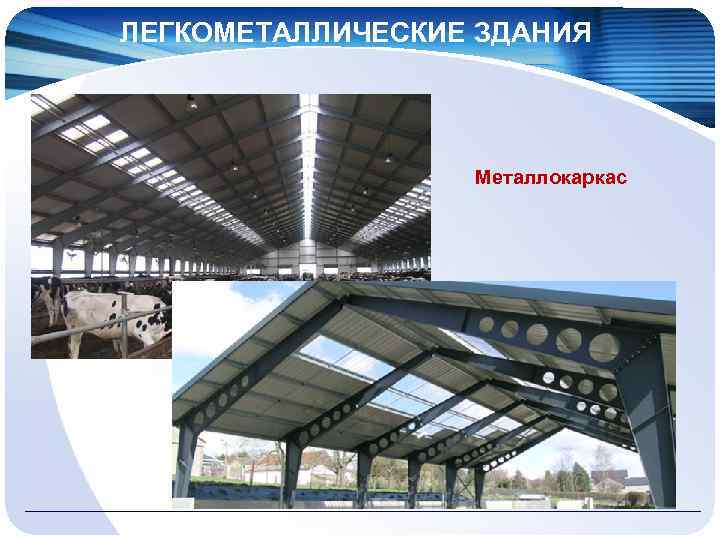

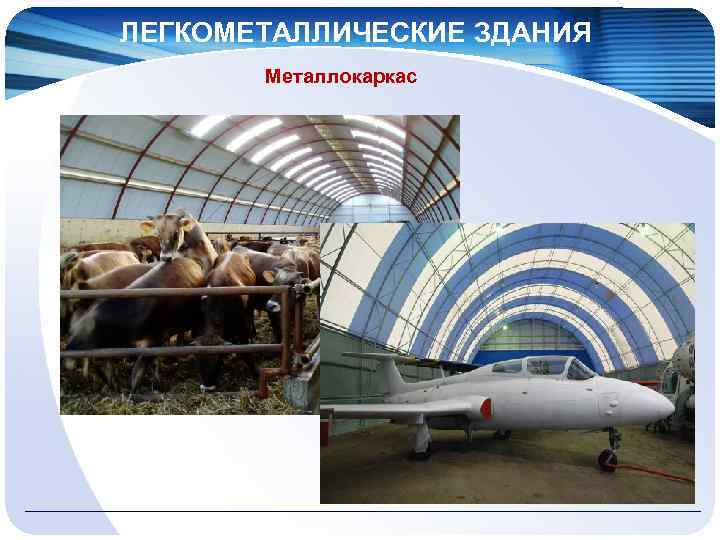

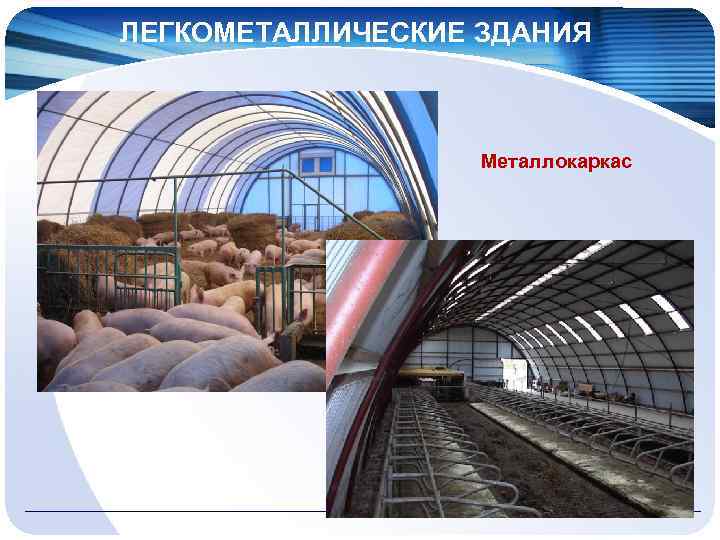

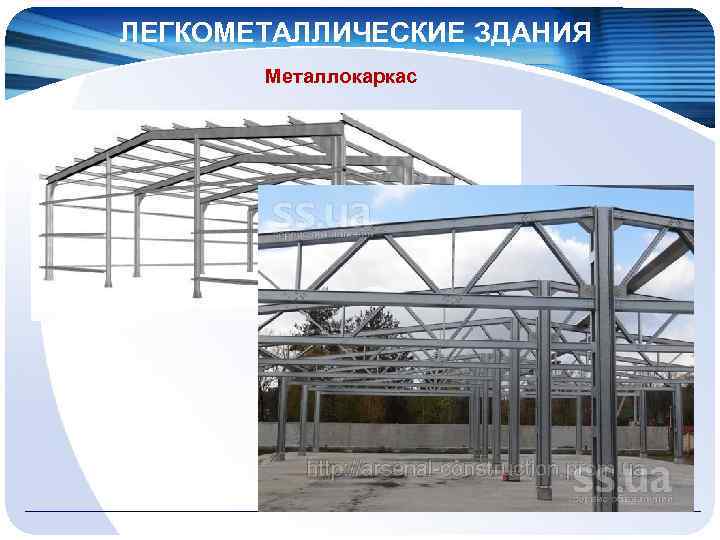

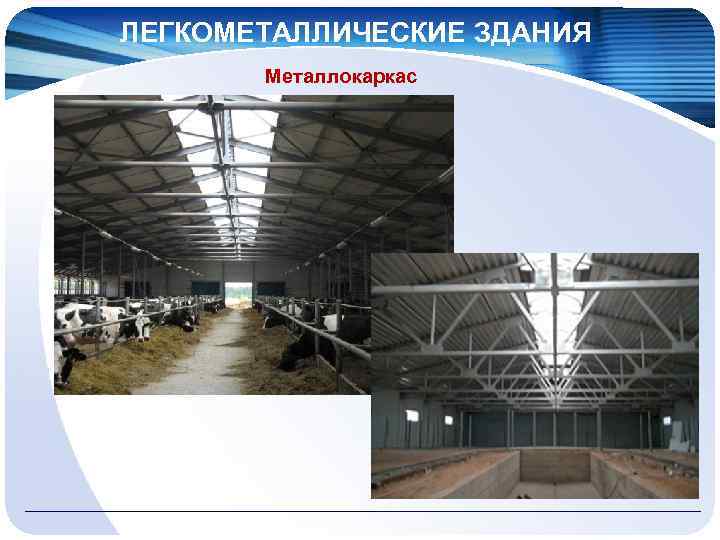

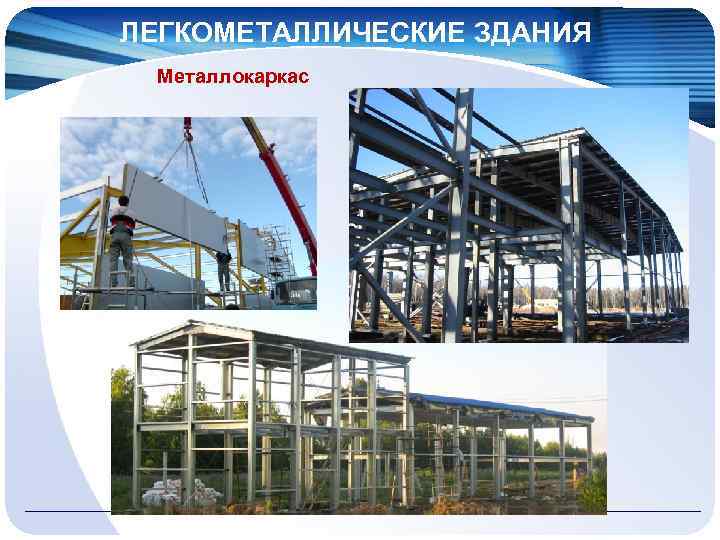

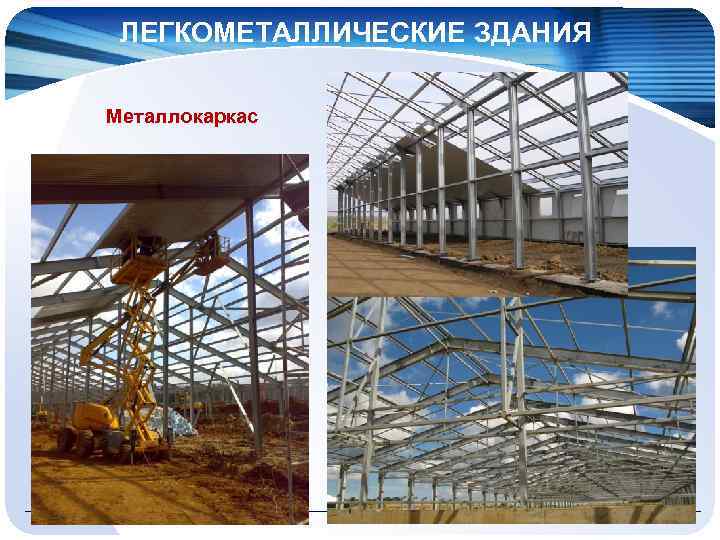

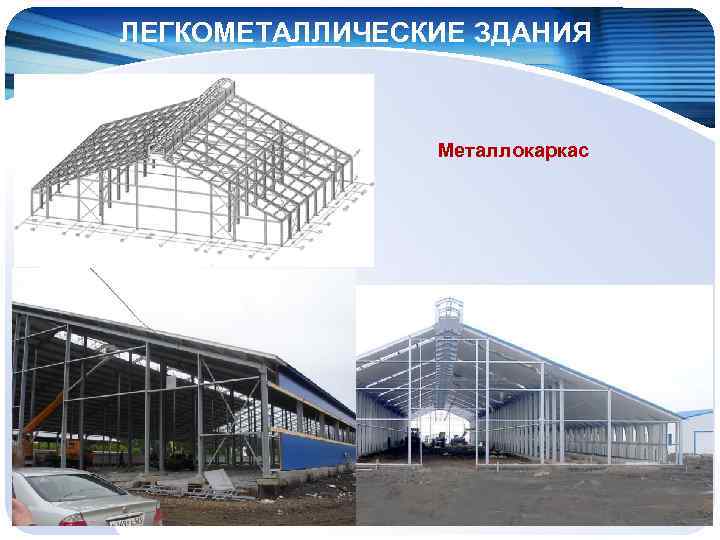

ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас

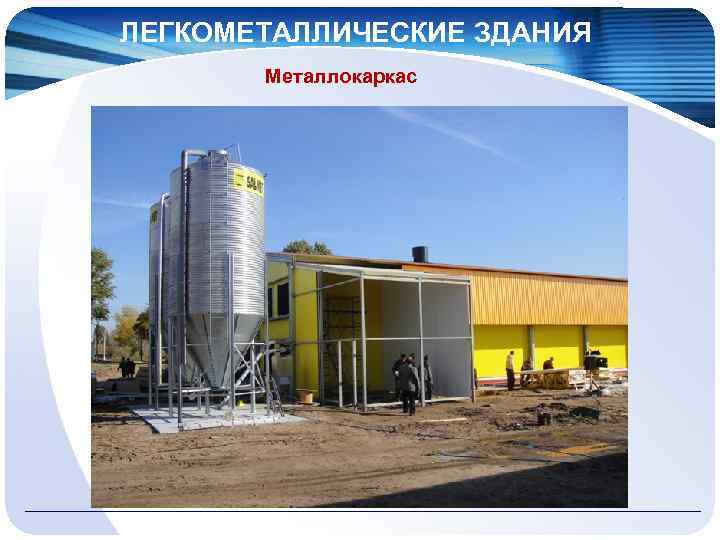

ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас
ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас
ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас
ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас
ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас
ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас
ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас
ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас
ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас
ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас
ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас
ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас

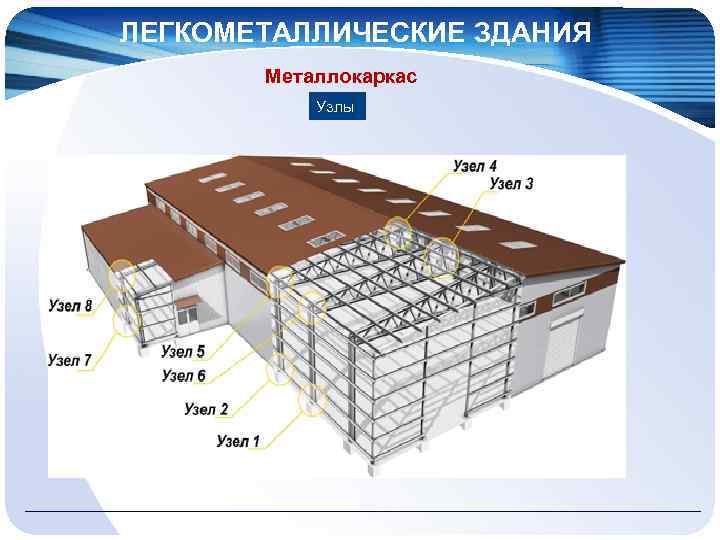

ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас Узлы

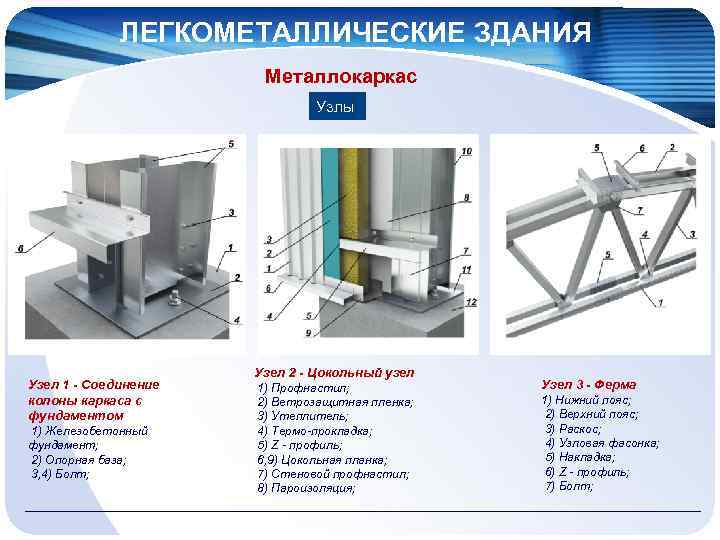

ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас Узлы Узел 1 - Соединение колоны каркаса с фундаментом 1) Железобетонный фундамент; 2) Опорная база; 3, 4) Болт; Узел 2 - Цокольный узел 1) Профнастил; 2) Ветрозащитная пленка; 3) Утеплитель; 4) Термо прокладка; 5) Z профиль; 6, 9) Цокольная планка; 7) Стеновой профнастил; 8) Пароизоляция; Узел 3 - Ферма 1) Нижний пояс; 2) Верхний пояс; 3) Раскос; 4) Узловая фасонка; 5) Накладка; 6) Z профиль; 7) Болт;

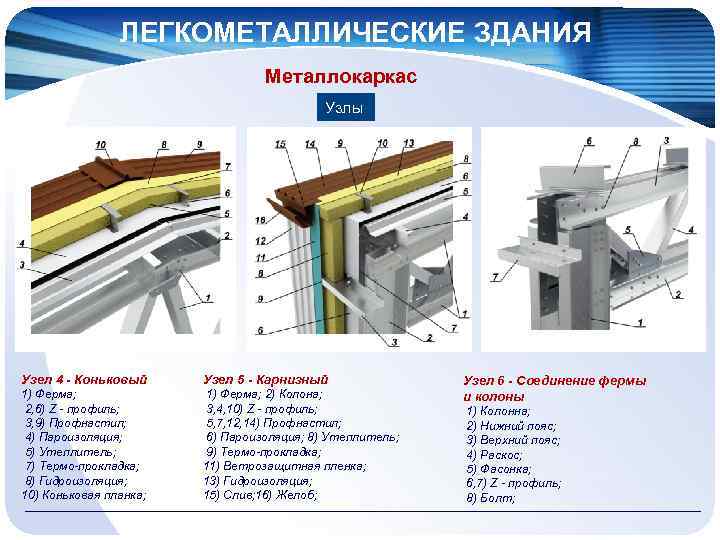

ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Металлокаркас Узлы Узел 4 - Коньковый Узел 5 - Карнизный 1) Ферма; 2, 6) Z профиль; 3, 9) Профнастил; 4) Пароизоляция; 5) Утеплитель; 7) Термо прокладка; 8) Гидроизоляция; 10) Коньковая планка; 1) Ферма; 2) Колона; 3, 4, 10) Z профиль; 5, 7, 12, 14) Профнастил; 6) Пароизоляция; 8) Утеплитель; 9) Термо прокладка; 11) Ветрозащитная пленка; 13) Гидроизоляция; 15) Слив; 16) Желоб; Узел 6 - Соединение фермы и колоны 1) Колонна; 2) Нижний пояс; 3) Верхний пояс; 4) Раскос; 5) Фасонка; 6, 7) Z профиль; 8) Болт;

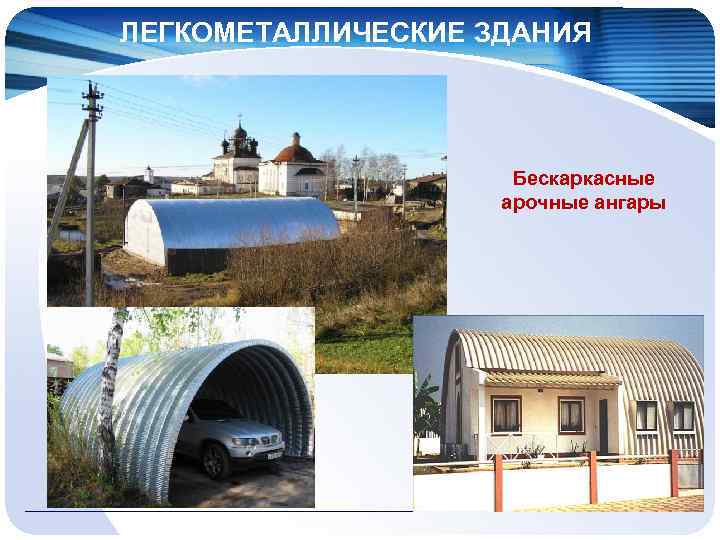

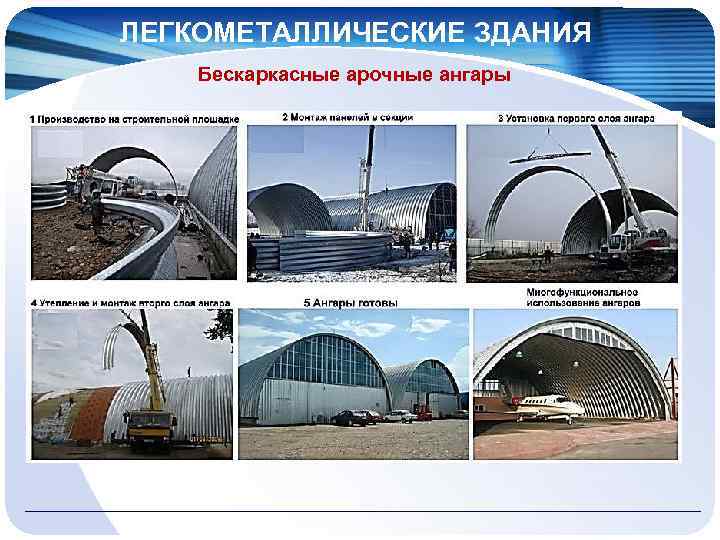

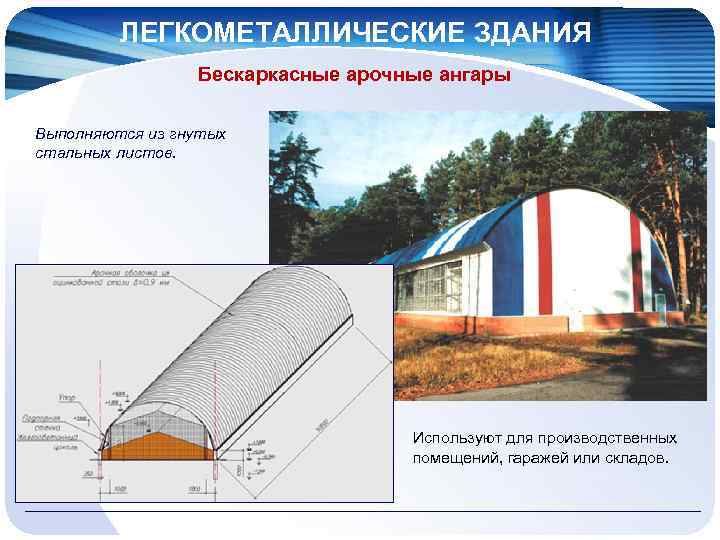

ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Бескаркасные арочные ангары Выполняются из гнутых стальных листов. Используют для производственных помещений, гаражей или складов.

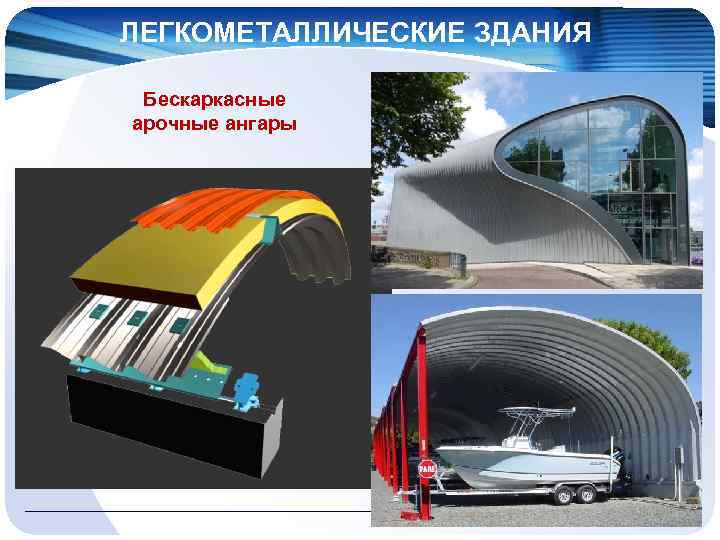

ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Бескаркасные арочные ангары
ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Бескаркасные арочные ангары
ЛЕГКОМЕТАЛЛИЧЕСКИЕ ЗДАНИЯ Бескаркасные арочные ангары

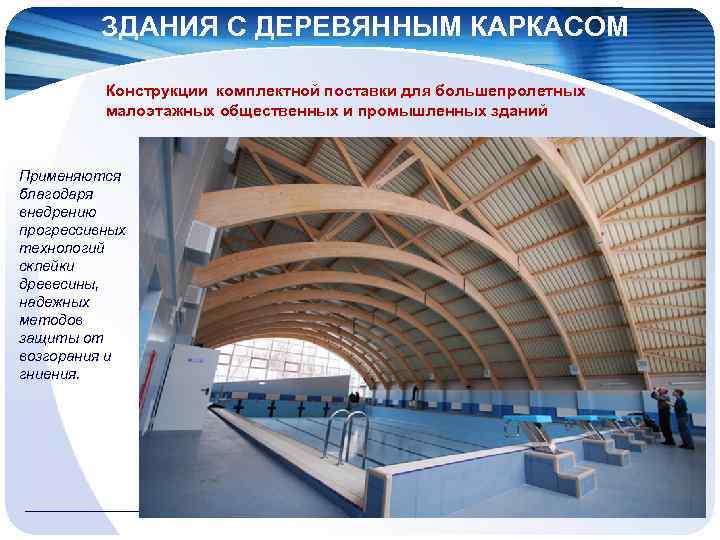

ЗДАНИЯ С ДЕРЕВЯННЫМ КАРКАСОМ Конструкции комплектной поставки для большепролетных малоэтажных общественных и промышленных зданий Применяются благодаря внедрению прогрессивных технологий склейки древесины, надежных методов защиты от возгорания и гниения.

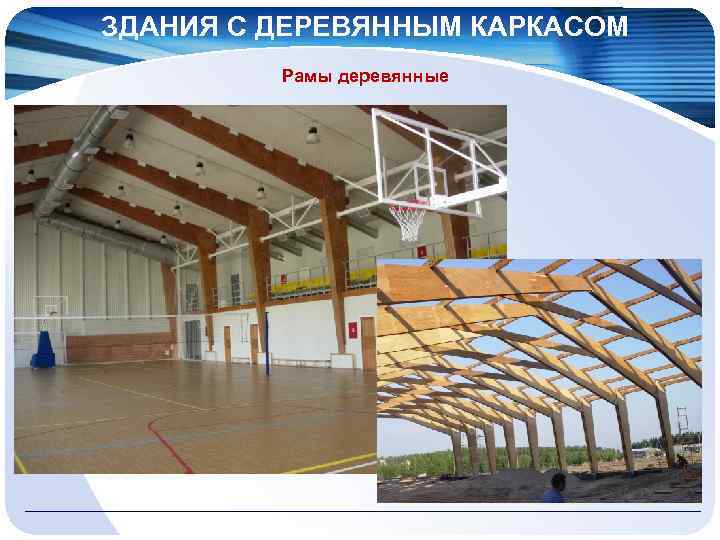

ЗДАНИЯ С ДЕРЕВЯННЫМ КАРКАСОМ Рамы деревянные

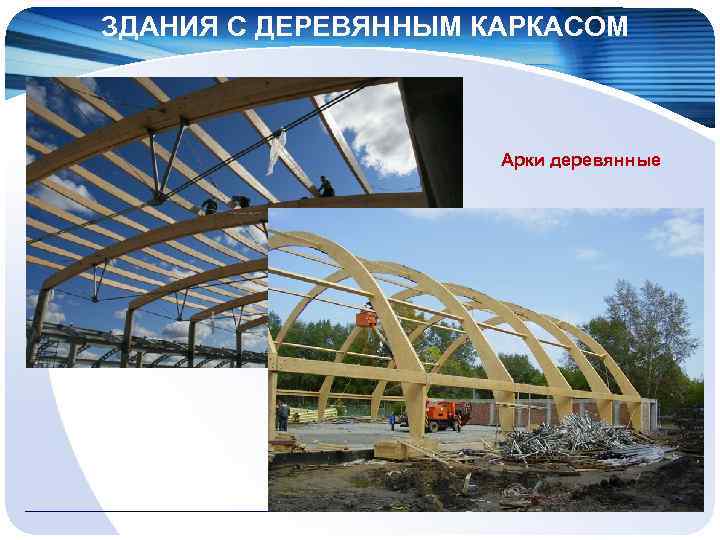

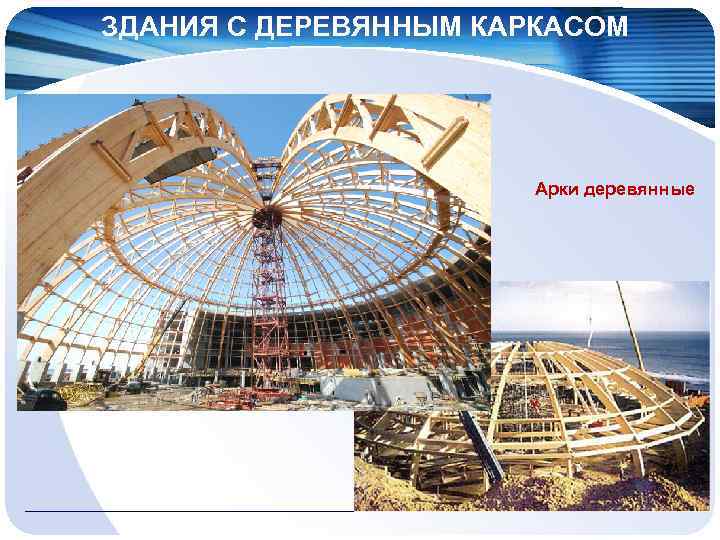

ЗДАНИЯ С ДЕРЕВЯННЫМ КАРКАСОМ Арки деревянные
ЗДАНИЯ С ДЕРЕВЯННЫМ КАРКАСОМ Арки деревянные

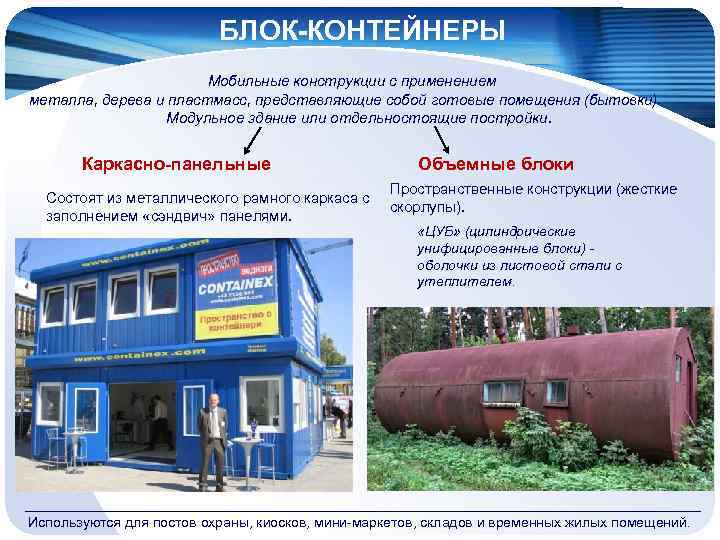

БЛОК-КОНТЕЙНЕРЫ Мобильные конструкции с применением металла, дерева и пластмасс, представляющие собой готовые помещения (бытовки). Модульное здание или отдельностоящие постройки. Каркасно-панельные Состоят из металлического рамного каркаса с заполнением «сэндвич» панелями. Объемные блоки Пространственные конструкции (жесткие скорлупы). «ЦУБ» (цилиндрические унифицированные блоки) оболочки из листовой стали с утеплителем. Используются для постов охраны, киосков, мини-маркетов, складов и временных жилых помещений.

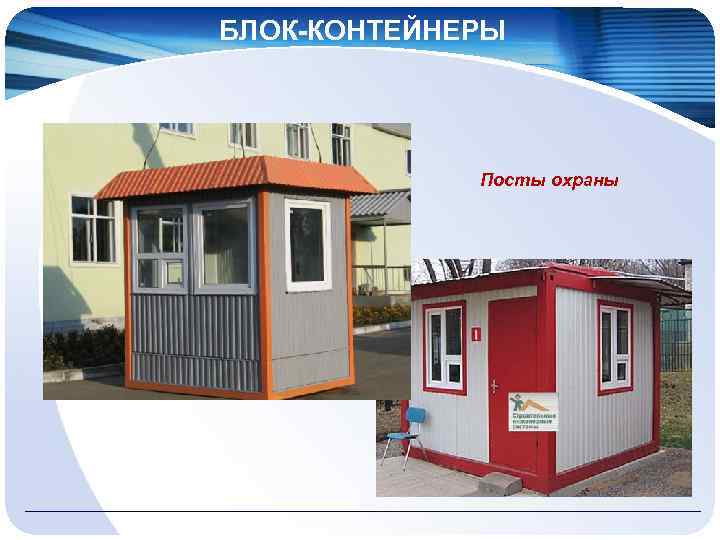

БЛОК-КОНТЕЙНЕРЫ Посты охраны

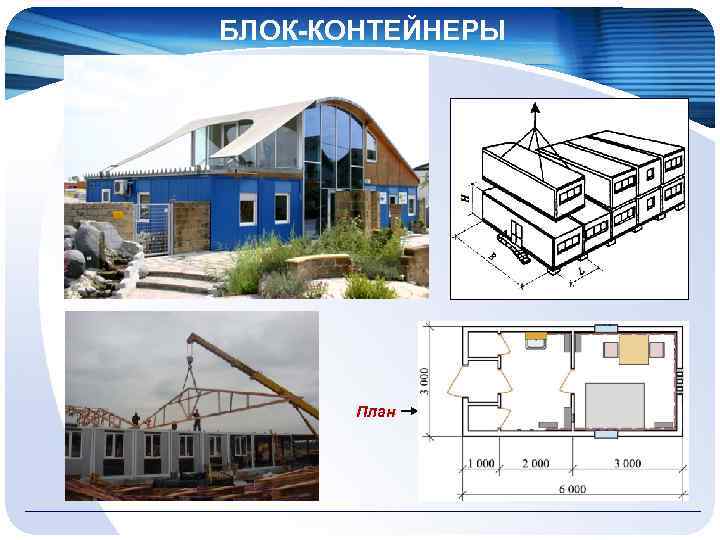

БЛОК-КОНТЕЙНЕРЫ План

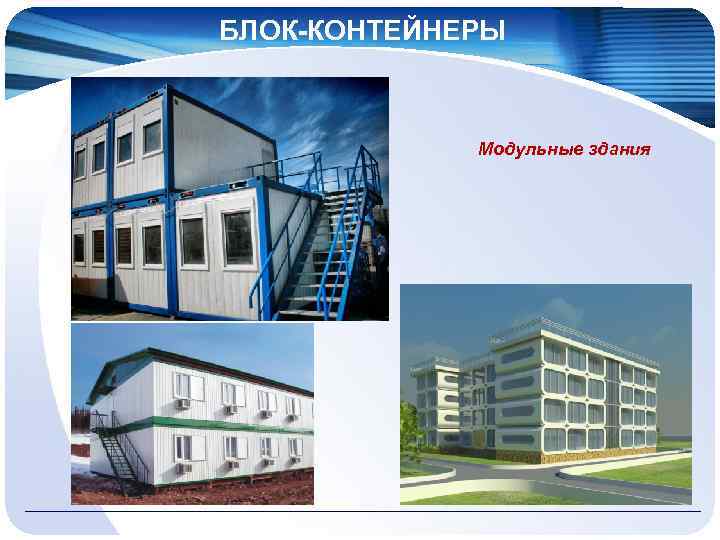

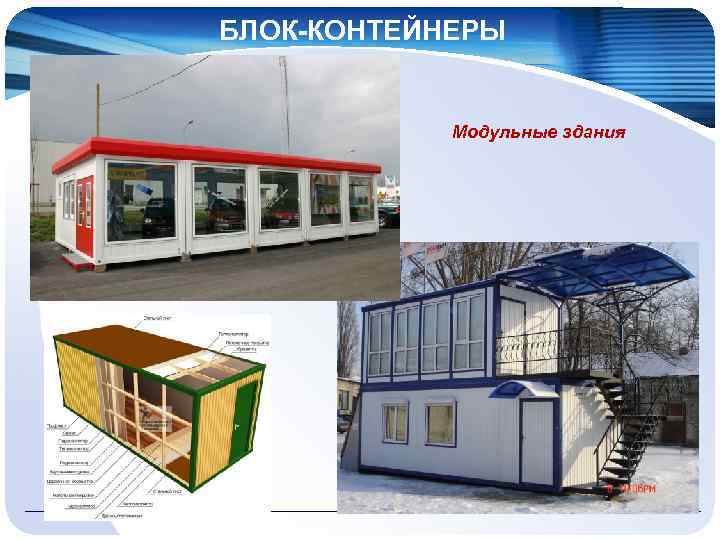

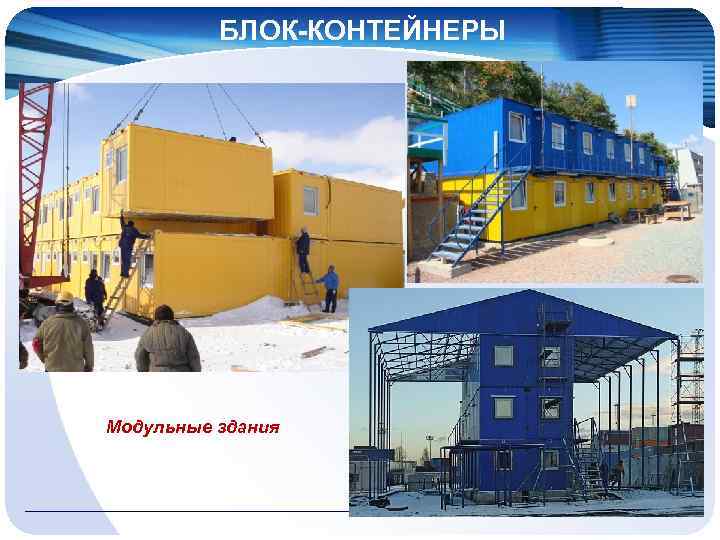

БЛОК-КОНТЕЙНЕРЫ Модульные здания
БЛОК-КОНТЕЙНЕРЫ Модульные здания
БЛОК-КОНТЕЙНЕРЫ Модульные здания

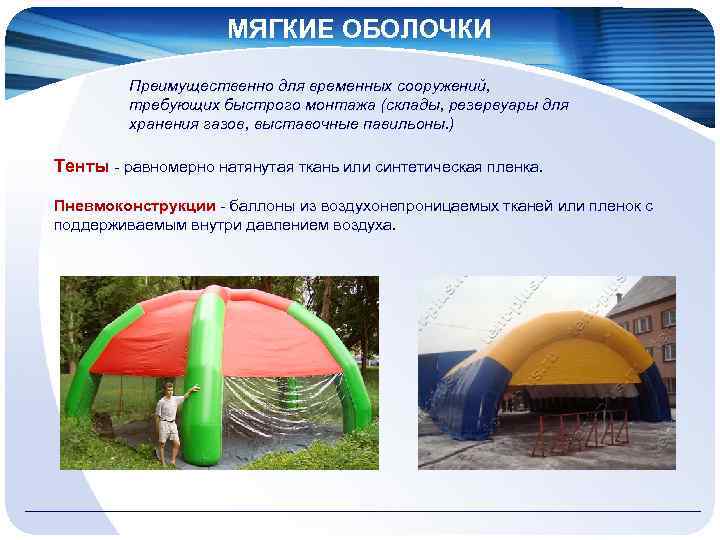

МЯГКИЕ ОБОЛОЧКИ Преимущественно для временных сооружений, требующих быстрого монтажа (склады, резервуары для хранения газов, выставочные павильоны. ) Тенты - равномерно натянутая ткань или синтетическая пленка. Пневмоконструкции - баллоны из воздухонепроницаемых тканей или пленок с поддерживаемым внутри давлением воздуха.

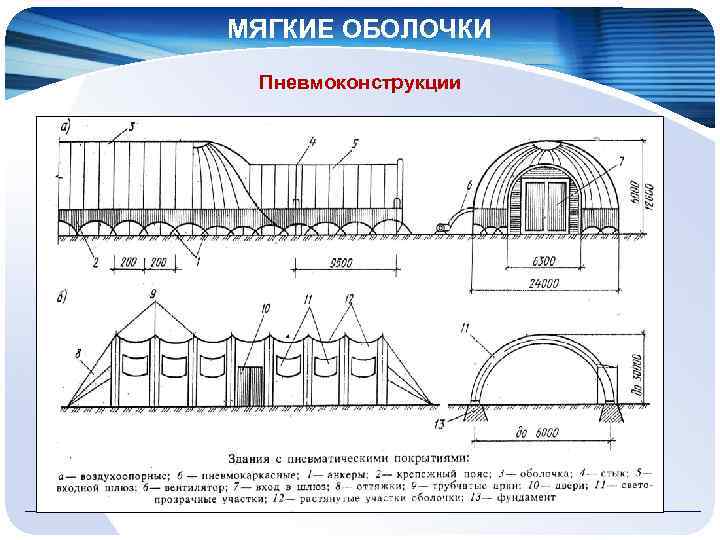

МЯГКИЕ ОБОЛОЧКИ Пневмоконструкции

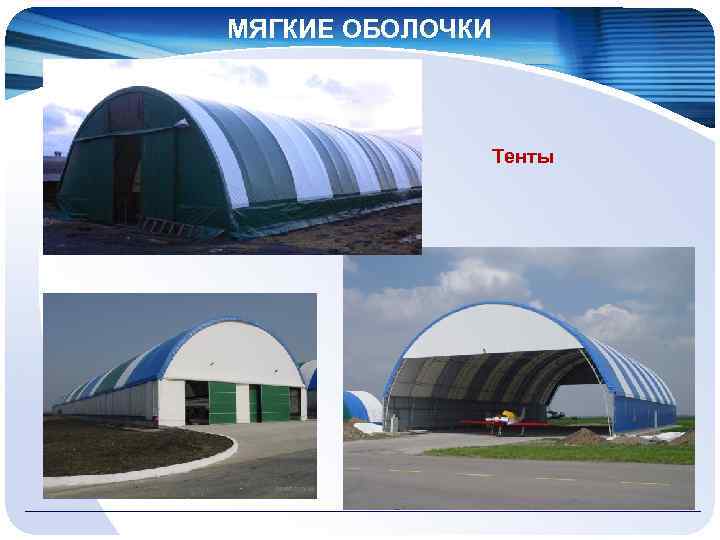

МЯГКИЕ ОБОЛОЧКИ Тенты

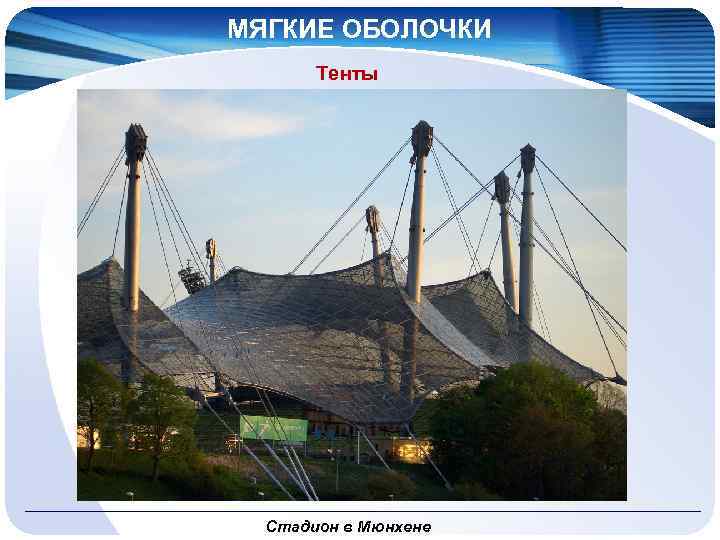

МЯГКИЕ ОБОЛОЧКИ Тенты Стадион в Мюнхене

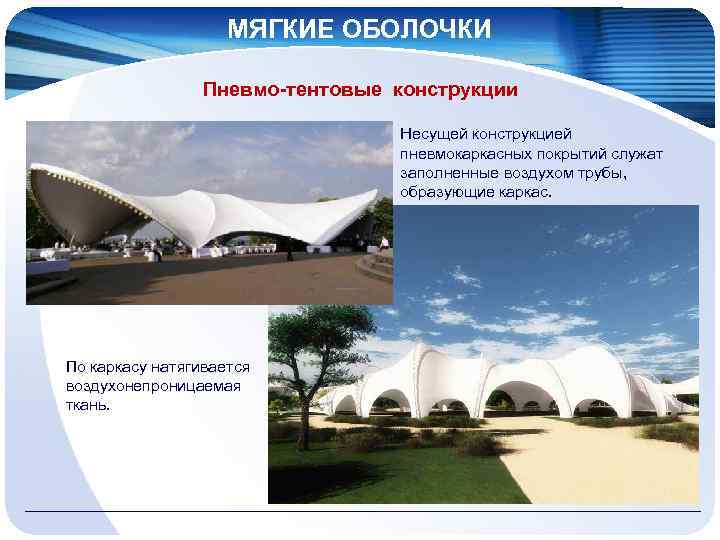

МЯГКИЕ ОБОЛОЧКИ Пневмо-тентовые конструкции Несущей конструкцией пневмокаркасных покрытий служат заполненные воздухом трубы, образующие каркас. По каркасу натягивается воздухонепроницаемая ткань.
