Тема 8 ЖИВОТНОВОДЧЕСКИЕ И

Тема 8 ЖИВОТНОВОДЧЕСКИЕ И РАСТЕНИЕВОДЧЕСКИЕ ЗДАНИЯ

Архитектурное решение коровников

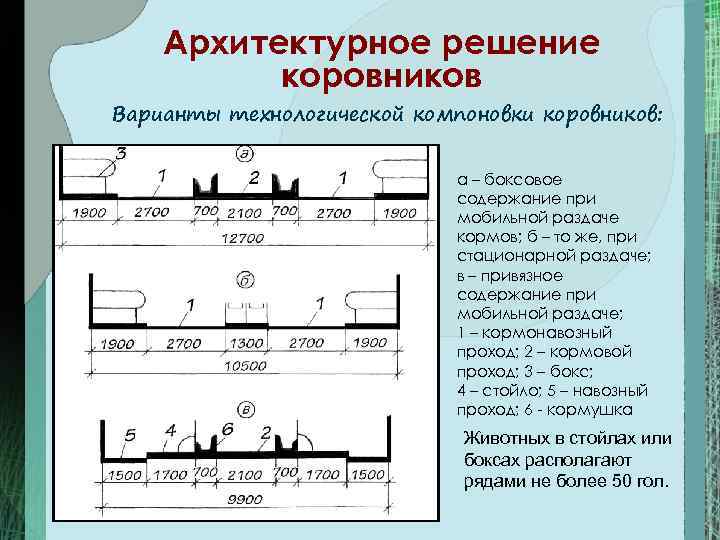

Архитектурное решение коровников Варианты технологической компоновки коровников: а – боксовое содержание при мобильной раздаче кормов; б – то же, при стационарной раздаче; в – привязное содержание при мобильной раздаче; 1 – кормонавозный проход; 2 – кормовой проход; 3 – бокс; 4 – стойло; 5 – навозный проход; 6 кормушка Животных в стойлах или боксах располагают рядами не более 50 гол.

Архитектурное решение коровников Привязное содержание Базовой ячейкой служит стойло Животное зафиксировано в определенном месте.

Архитектурное решение коровников Привязное содержание

Архитектурное решение коровников Привязное содержание а план коровника: 1 коровник; 2 доильный зал; 3 молочный блок; 4 лаборатория; 5 навозный канал; 6 11 – подсобно вспомогательные помещения; 12 помещение для наклонного транспортера; б – разрез 1 1 : 1 стойловое оборудование; 2 поилка; 3 кормушка; 4 канал скребкового транспортёра.

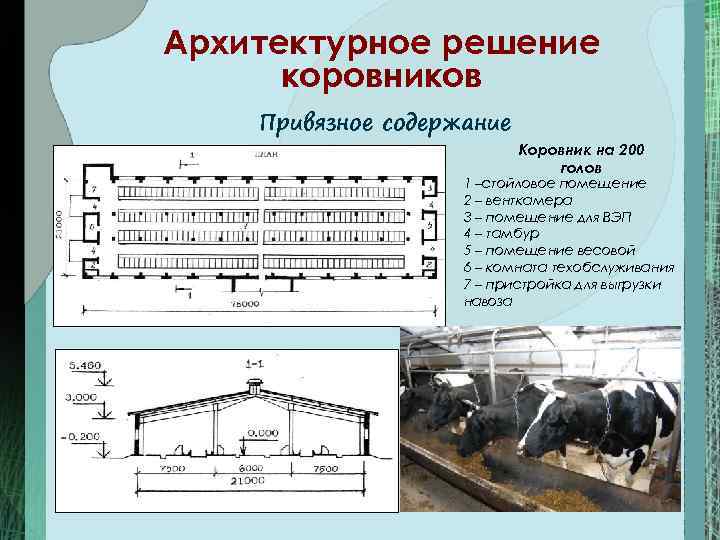

Архитектурное решение коровников Привязное содержание Коровник на 200 голов 1 –стойловое помещение 2 – венткамера 3 – помещение для ВЭП 4 – тамбур 5 – помещение весовой 6 – комната техобслуживания 7 – пристройка для выгрузки навоза

Архитектурное решение коровников Привязное содержание Коровник на 200 голов 1 – стойловое помещение; 2 – помещение для подстилки; 3 – фуражная; 4 – инвентарная; 5 – тамбур; 6 помещение навозоудаления; 7 – венткамера. Схемы короткого и длинного стойл

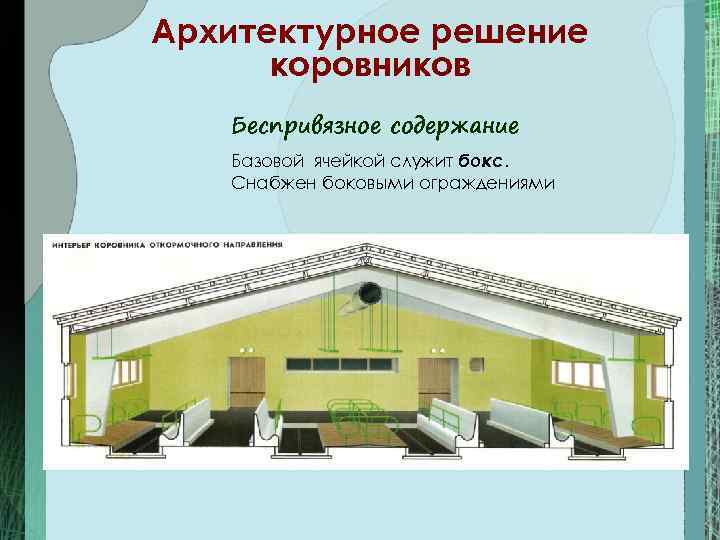

Архитектурное решение коровников Беспривязное содержание Базовой ячейкой служит бокс. Снабжен боковыми ограждениями

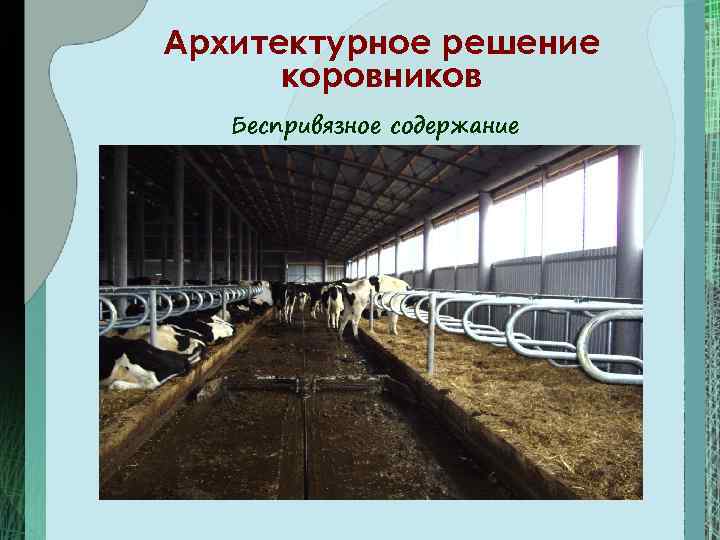

Архитектурное решение коровников Беспривязное содержание

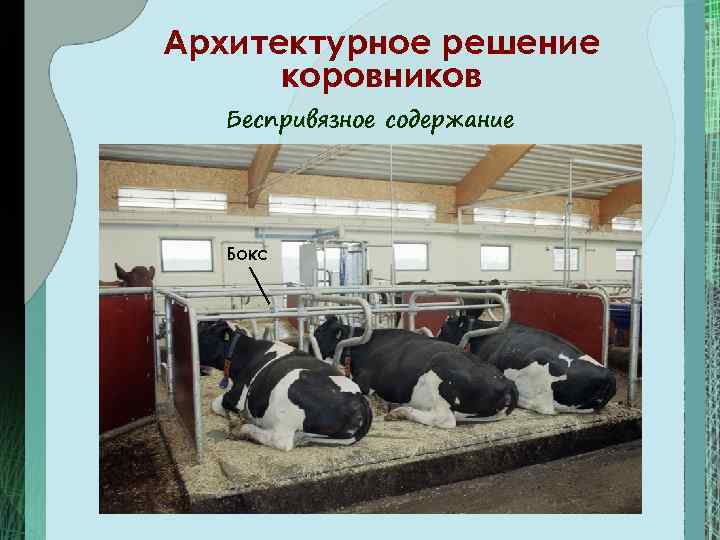

Архитектурное решение коровников Беспривязное содержание Бокс

Архитектурное решение коровников Беспривязное содержание

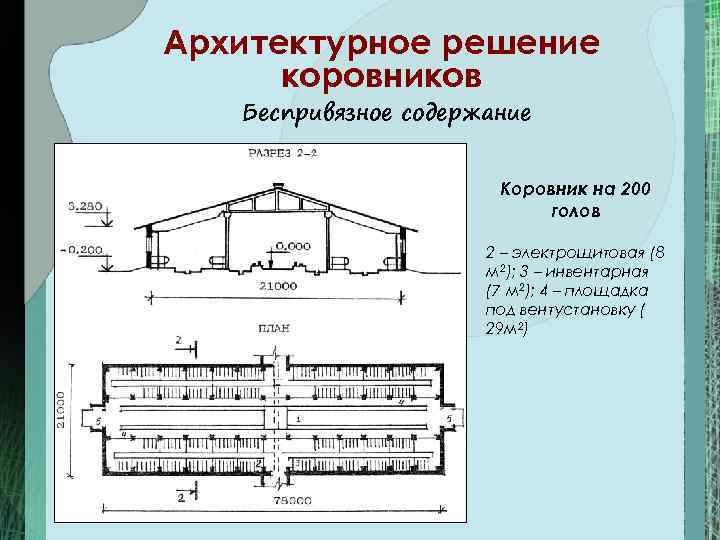

Архитектурное решение коровников Беспривязное содержание Коровник на 200 голов 2 – электрощитовая (8 м 2); 3 – инвентарная (7 м 2); 4 – площадка под вентустановку ( 29 м 2)

Архитектурное решение коровников Беспривязное содержание Коровник на 200 голов 1 – стойловое помещение 2 – электрощитовая 3 – тамбур 4 – венткамера 5 – инвентарная

Архитектурное решение коровников Беспривязное содержание

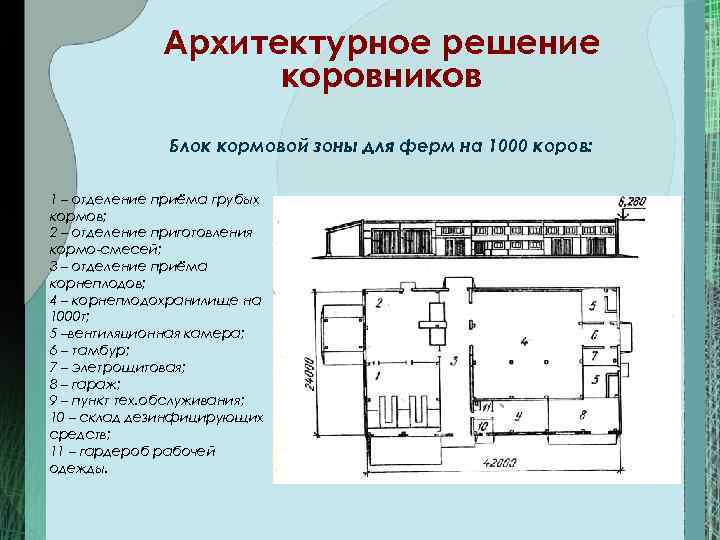

Архитектурное решение коровников Блок кормовой зоны для ферм на 1000 коров: 1 – отделение приёма грубых кормов; 2 – отделение приготовления кормо-смесей; 3 – отделение приёма корнеплодов; 4 – корнеплодохранилище на 1000 т; 5 –вентиляционная камера; 6 – тамбур; 7 – элетрощитовая; 8 – гараж; 9 – пункт тех. обслуживания; 10 – склад дезинфицирующих средств; 11 – гардероб рабочей одежды.

Архитектурное решение коровников Доильно-молочный блок 1 – преддоильная площадка; 2 – доильный зал; 3 – последоильная площадка; 4 – молочная; 5 – вакуум-насосная 6 – помещение для моющих средств; 7 – лаборатория; 8 – тамбур; 9 коридор; 10 – санузел; 11 – помещение теплового узла; 12 – электрощитовая; 13 – компрессорная; 14 – вентиляционная камера; 15 – бункер для концентрированных кормов; 16 – фуражная; 17 – помещение для передержки скота; 18 - манеж для осеменения

Архитектурное решение коровников Родильное отделение 1 – стойловое помещение; 2 – помещение для санобработки коров; 3 – помещение навозоудаления; 4 – помещение текущего запаса кормов; 5 – молочно-моечная; 6 – кабинет ветеринарного врача; 7 – комната персонала; 8 – вентиляционная камера; 9 – вакуум-насосная; 10 – склад подстилки; 11 – электрощитовая; 12 – профилакторий.

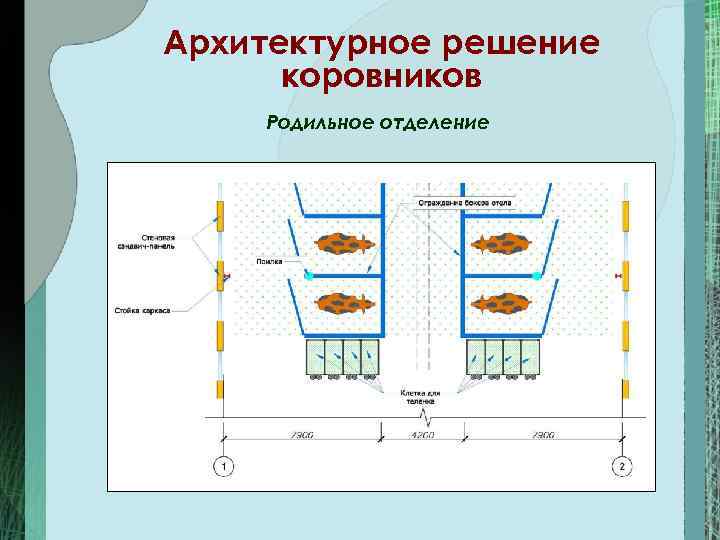

Архитектурное решение коровников Родильное отделение

Архитектурное решение коровников Родильное отделение

Архитектурное решение коровников Кормление Организуют с помощью мобильных или стационарных средств. Мобильные средства требуют широкого проезда шириной и ухудшают микроклимат, однако они просты и надежны в эксплуатации. Стационарные кормотранспортеры размещают на дне кормушек, они снижают капиталовложения и позволяют пол ностью автомати зировать процесс. Ширина зданий При привязном содержании – 18 м (стационарная кормораздача) и 21 м (мобильная кормораздача); при беспривязном соответственно 21 и 27 м

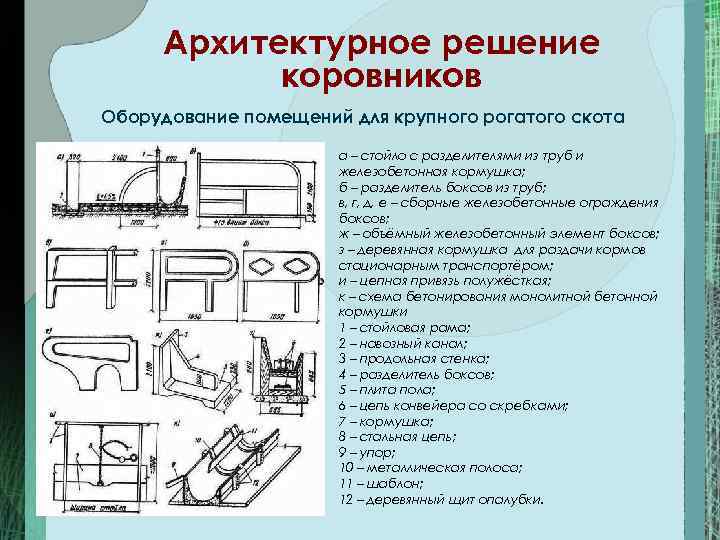

Архитектурное решение коровников Оборудование помещений для крупного рогатого скота а – стойло с разделителями из труб и железобетонная кормушка; б – разделитель боксов из труб; в, г, д, е – сборные железобетонные ограждения боксов; ж – объёмный железобетонный элемент боксов; з – деревянная кормушка для раздачи кормов стационарным транспортёром; и – цепная привязь полужёсткая; к – схема бетонирования монолитной бетонной кормушки 1 – стойловая рама; 2 – навозный канал; 3 – продольная стенка; 4 – разделитель боксов; 5 – плита пола; 6 – цепь конвейера со скребками; 7 – кормушка; 8 – стальная цепь; 9 – упор; 10 – металлическая полоса; 11 – шаблон; 12 – деревянный щит опалубки.

Архитектурное решение телятников Телятники и здания для молодняка разделяют на секции с групповыми клетками для разных возрастных групп. На стадии интенсивного откорма животных содержат в индивидуальных боксах. Ширина зданий: 18 м стационарная, 21 м мобильная раздача кормов

Архитектурное решение телятников 1 – помещение откорма 2 – помещение для ВЭП 3 – помещение концкормов 4 – электрощитовая 5 – венткамера 6 – тамбур 7 – помещение санобработки 8 – коридор 9 – пристройка навозоудаления

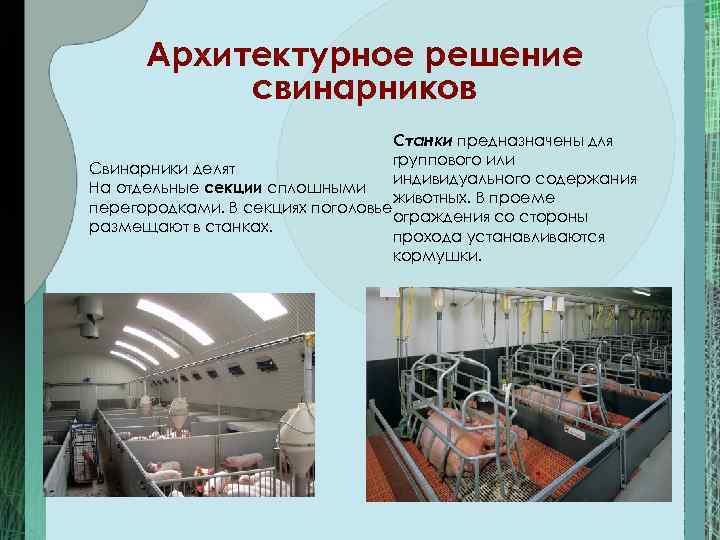

Архитектурное решение свинарников Станки предназначены для группового или Свинарники делят индивидуального содержания На отдельные секции сплошными животных. В проеме перегородками. В секциях поголовье ограждения со стороны размещают в станках. прохода устанавливаются кормушки.

Архитектурное решение свинарников 1 – помещение станковое 2 – помещение кормораздатчиков 3 – венткамера 4 – электрощитовая 5 – помещение персонала 6 – тепловой пункт 7 – санузел 8 – тамбур 9 – инвентарная

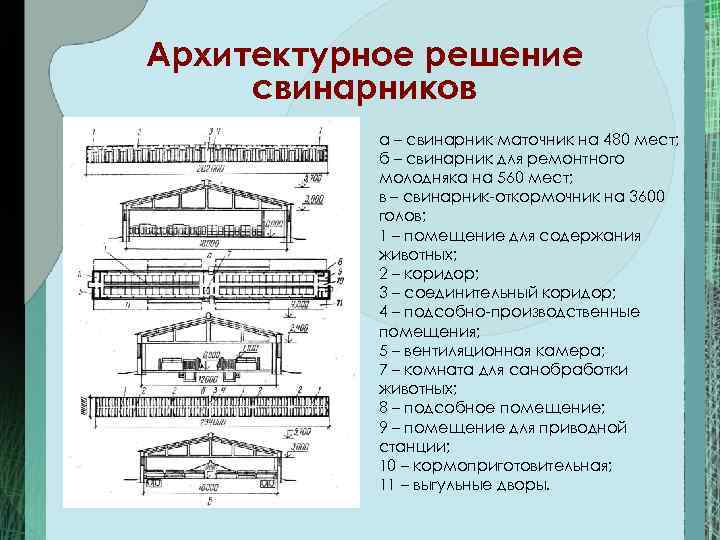

Архитектурное решение свинарников а – свинарник маточник на 480 мест; б – свинарник для ремонтного молодняка на 560 мест; в – свинарник откормочник на 3600 голов; 1 – помещение для содержания животных; 2 – коридор; 3 – соединительный коридор; 4 – подсобно производственные помещения; 5 – вентиляционная камера; 7 – комната для санобработки животных; 8 – подсобное помещение; 9 – помещение для приводной станции; 10 – кормоприготовительная; 11 – выгульные дворы.

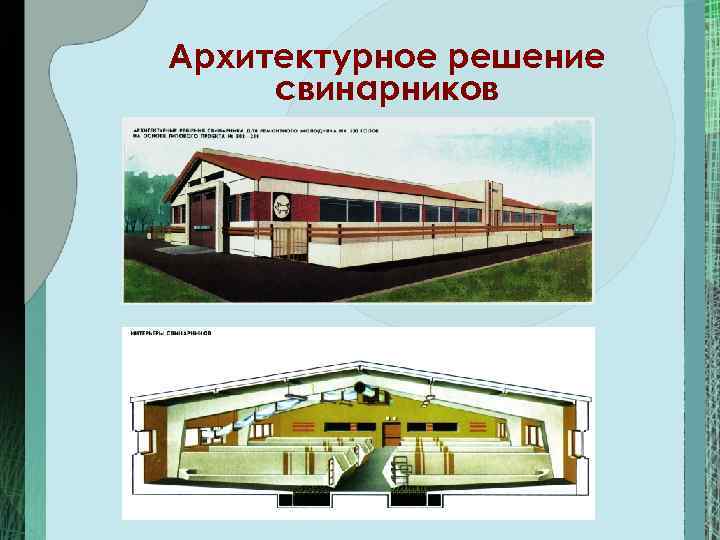

Архитектурное решение свинарников

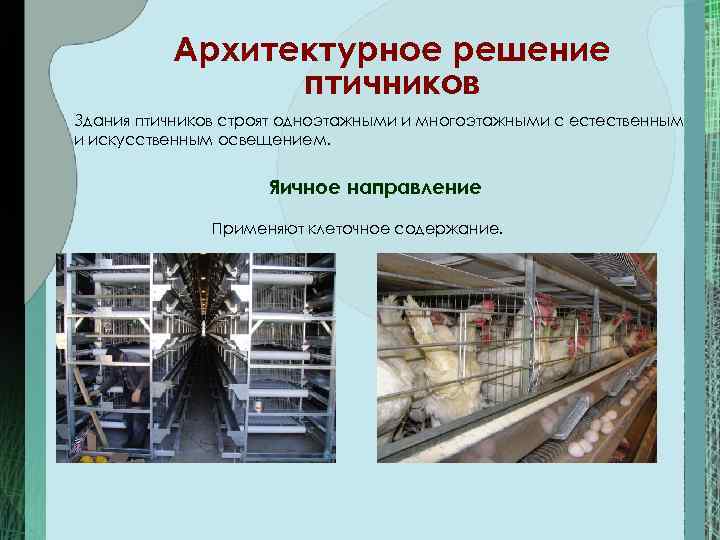

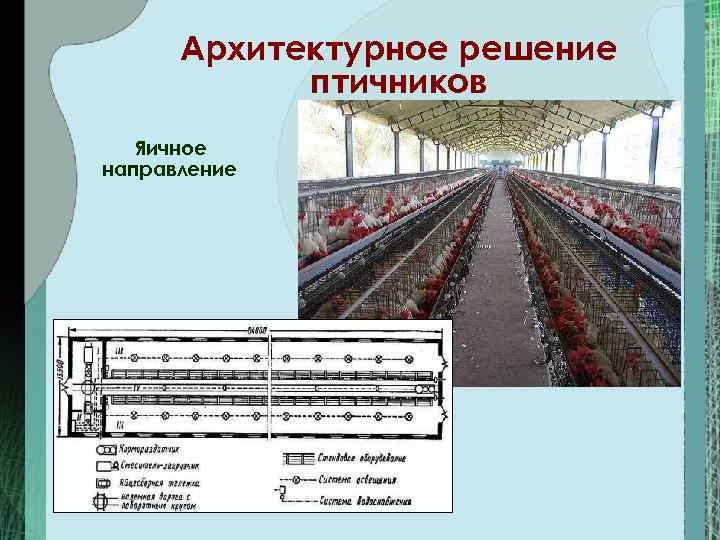

Архитектурное решение птичников Здания птичников строят одноэтажными и многоэтажными с естественным и искусственным освещением. Яичное направление Применяют клеточное содержание.

Архитектурное решение птичников Яичное направление

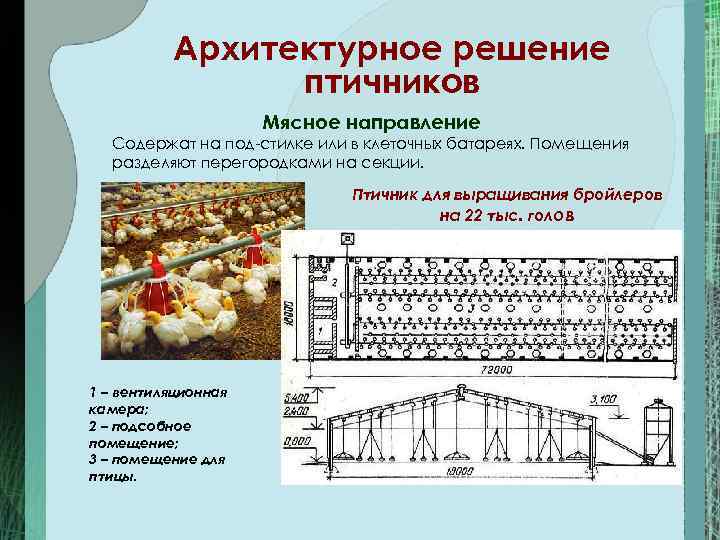

Архитектурное решение птичников Мясное направление Содержат на под стилке или в клеточных батареях. Помещения разделяют перегородками на секции. Птичник для выращивания бройлеров на 22 тыс. голов 1 – вентиляционная камера; 2 – подсобное помещение; 3 – помещение для птицы.

Архитектурное решение птичников Мясное направление 1 — сетка; 2— кормушка; 3— поилка; 4 пометоуборщик 5— подстилка; 6— кормушка для цыплят; 7— брудер

Архитектурное решение птичников Способы содержания птицы: I — напольное; II — в клетках; а — выращивание мо лодняка; б — содержание кур несушек; III — оборудование для содержания птицы; в — стационарные клетки: 1 — одноярусные; 2 — двухъярус ные; 3 — трехъярусные; 4 — четырехъярусные; г — клетки контейне ры: 5 — на горизонтальном конвейере; 6 — на вер тикальном конвейере

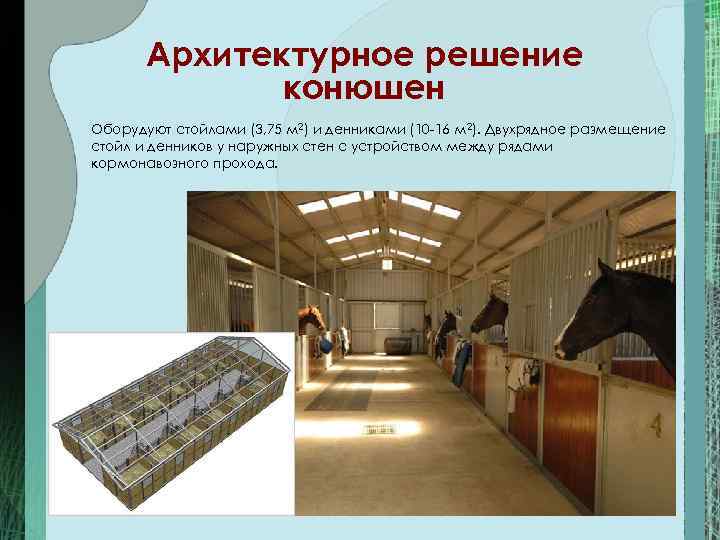

Архитектурное решение конюшен Оборудуют стойлами (3, 75 м 2) и денниками (10 16 м 2). Двухрядное размещение стойл и денников у наружных стен с устройством между рядами кормонавозного прохода.

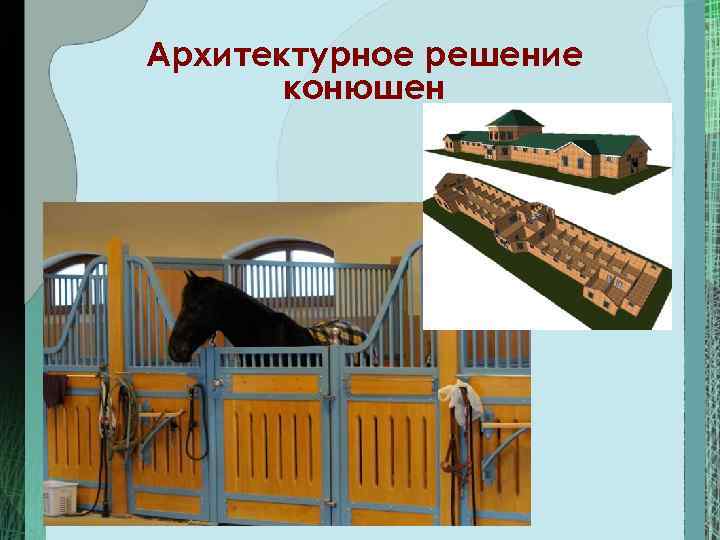

Архитектурное решение конюшен

Архитектурное решение конюшен Конюшня на 100 дойных кобыл 1 – дежурное помещение; 2 – вентиляционная камера; 3 – щитовая; 4 – моечная; 5 – вакуум – насосная; 6 – доильный зал; 7 – помещение для группового содержания кобыл. План конюшни

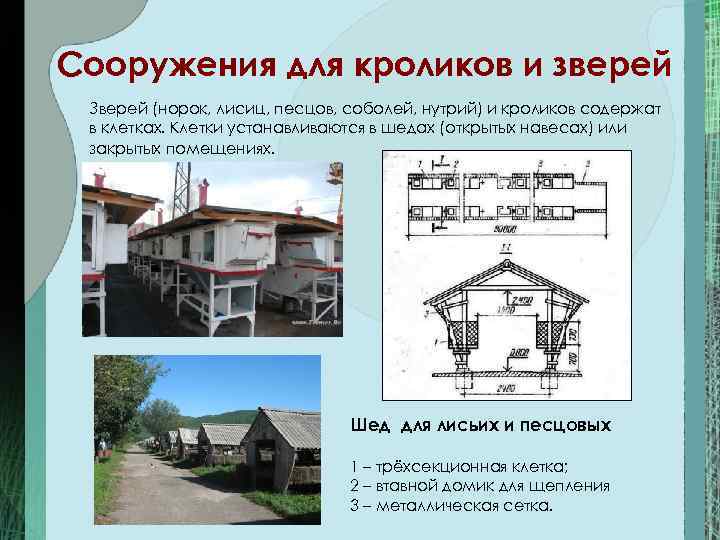

Сооружения для кроликов и зверей Зверей (норок, лисиц, песцов, соболей, нутрий) и кроликов содержат в клетках. Клетки устанавливаются в шедах (открытых навесах) или закрытых помещениях. Шед для лисьих и песцовых 1 – трёхсекционная клетка; 2 – втавной домик для щепления 3 – металлическая сетка.

Сооружения для кроликов и зверей Шеды Генплан кролико водческой фермы 1 – шеды; 2 – слу жебное помеще ние;

Сооружения для кроликов и зверей 1 – клетка для содержания пушных зверей; 2 – вольеры для нутрий; 3 – домик для зверьков; 4 – выгул; 5 – бассейн; 7 – клетки для кроликов с двойным полом; 8 – клетки для крольчих А – функционально-технологическая схема Б – способы содержания животных: а – шеды; б – клетки; в – вольеры;

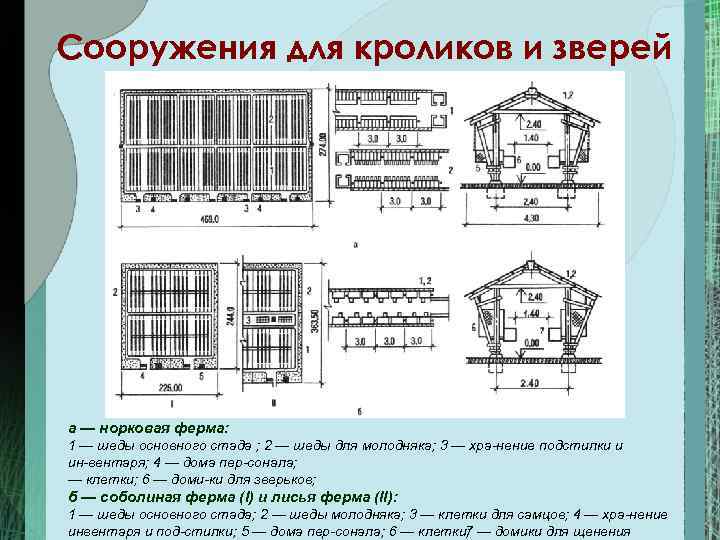

Сооружения для кроликов и зверей а — норковая ферма: 1 — шеды основного стада ; 2 — шеды для молодняка; 3 — хра нение подстилки и ин вентаря; 4 — дома пер сонала; — клетки; 6 — доми ки для зверьков; б — соболиная ферма (I) и лисья ферма (II): 1 — шеды основного стада; 2 — шеды молодняка; 3 — клетки для самцов; 4 — хра нение инвентаря и под стилки; 5 — дома пер сонала; 6 — клетки; — домики для щенения 7

Сооружения для кроликов и зверей Кроличья ферма Крольчатники: 1 — для кроликоматок; 2 — для самцов; 3 — для племенных кроли ков; 4 — санпропуск ник; 5 — корма; 6 — склад под стилки; 7 — дезпло щадка; 8 — машинный двор; 9 — ветсанслужба; 10 — площадка отдыха; II — перегрузка отходов; 12 — залы содержания кроликоматок; 13 — энергия, вентиляция; 14 — коридор; 15 — клетки; 16 — навозосборники

Архитектурное решение овчарен Овчарни делят на отдельные секции. Из каждой секции должен быть выход на выгульную площадку. Овчарни: а – на 500 маток; б – на 835 маток с ягнятами; 1 – помещение для содержания овец; 2 – тепляк; 3 – родильное отделение; 4 – фуражная; 5 – открытый баз.

Сооружения растениеводства Теплицы основные сооружения защищенного грунта Эволюция технологии тепличного производства

Теплицы Технологические виды а — блочная или ангарная: б — с водоналивной кровлей; в — каскадно ступенчатая; г — высотная;

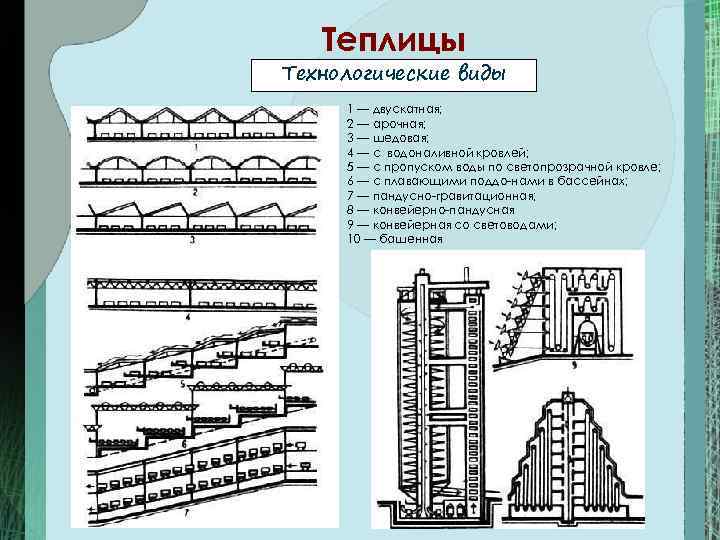

Теплицы Технологические виды 1 — двускатная; 2 — арочная; 3 — шедовая; 4 — с водоналивной кровлей; 5 — с пропуском воды по светопрозрачной кровле; 6 — с плавающими поддо нами в бассейнах; 7 — пандусно гравитационная; 8 — конвейерно пандусная 9 — конвейерная со световодами; 10 — башенная

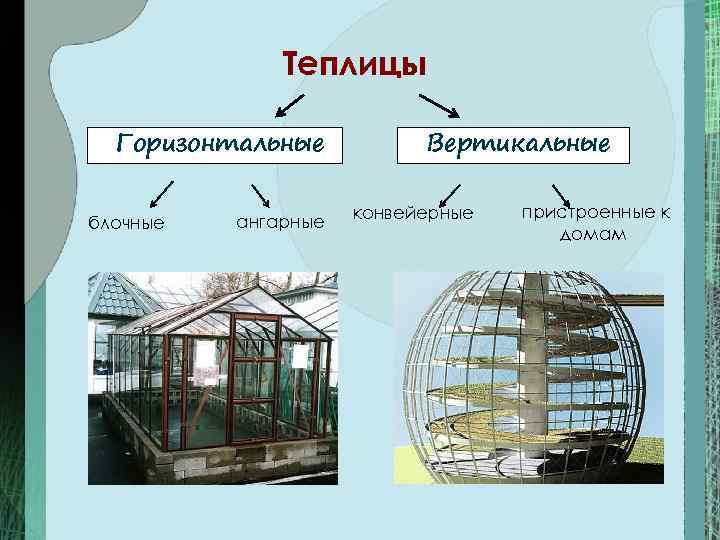

Теплицы Горизонтальные Вертикальные конвейерные пристроенные к блочные ангарные домам

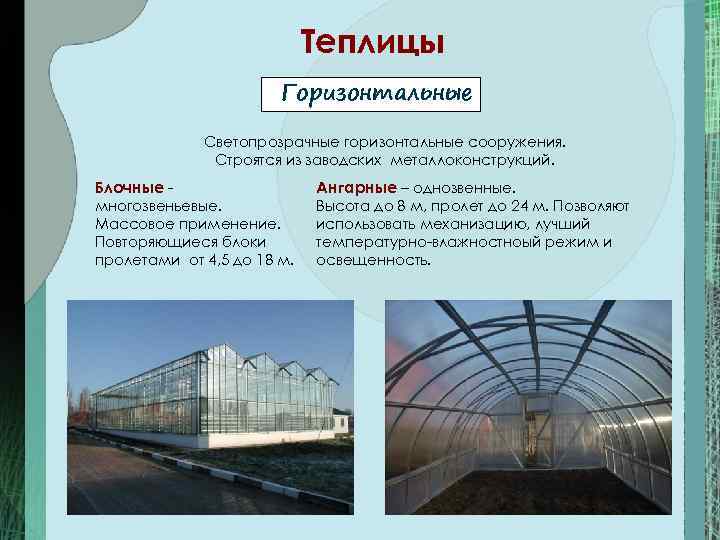

Теплицы Горизонтальные Светопрозрачные горизонтальные сооружения. Строятся из заводских металлоконструкций. Блочные Ангарные – однозвенные. многозвеньевые. Высота до 8 м, пролет до 24 м. Позволяют Массовое применение. использовать механизацию, лучший Повторяющиеся блоки температурно влажностноый режим и пролетами от 4, 5 до 18 м. освещенность.

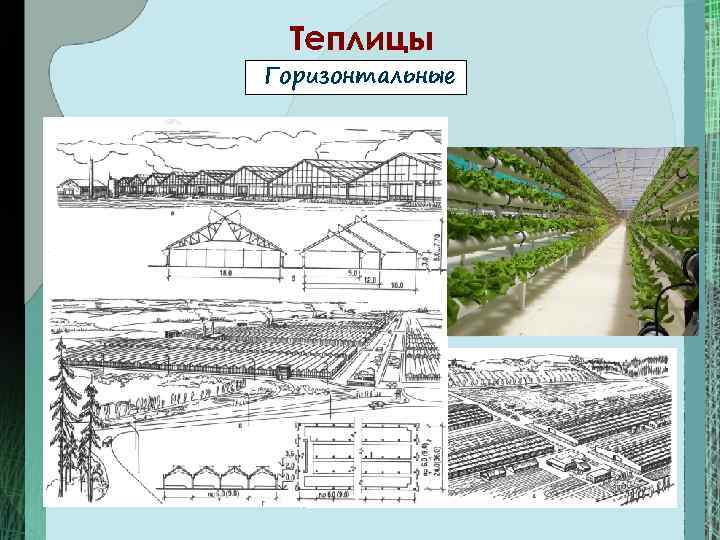

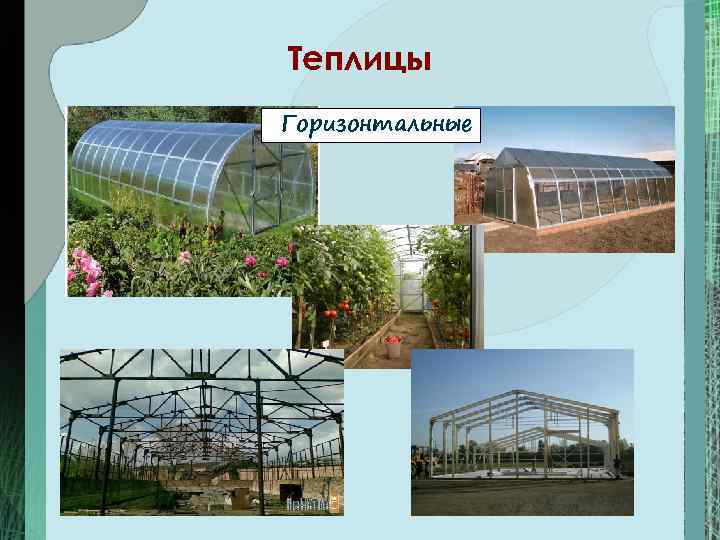

Теплицы Горизонтальные

Теплицы Горизонтальные

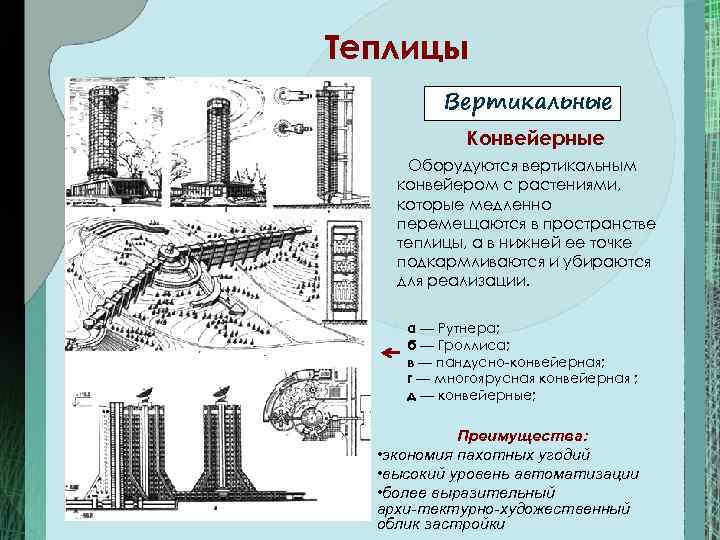

Теплицы Вертикальные Конвейерные Оборудуются вертикальным конвейером с растениями, которые медленно перемещаются в пространстве теплицы, а в нижней ее точке подкармливаются и убираются для реализации. а — Рутнера; б — Гроллиса; в — пандусно конвейерная; г — многоярусная конвейерная ; д — конвейерные; Преимущества: • экономия пахотных угодий • высокий уровень автоматизации • более выразительный архи тектурно художественный облик застройки

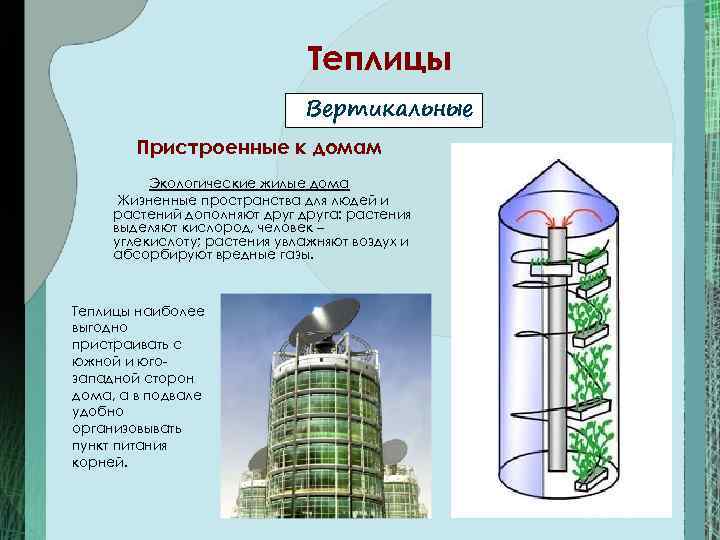

Теплицы Вертикальные Пристроенные к домам Экологические жилые дома Жизненные пространства для людей и растений дополняют друга: растения выделяют кислород, человек – углекислоту; растения увлажняют воздух и абсорбируют вредные газы. Теплицы наиболее выгодно пристраивать с южной и юго западной сторон дома, а в подвале удобно организовывать пункт питания корней.

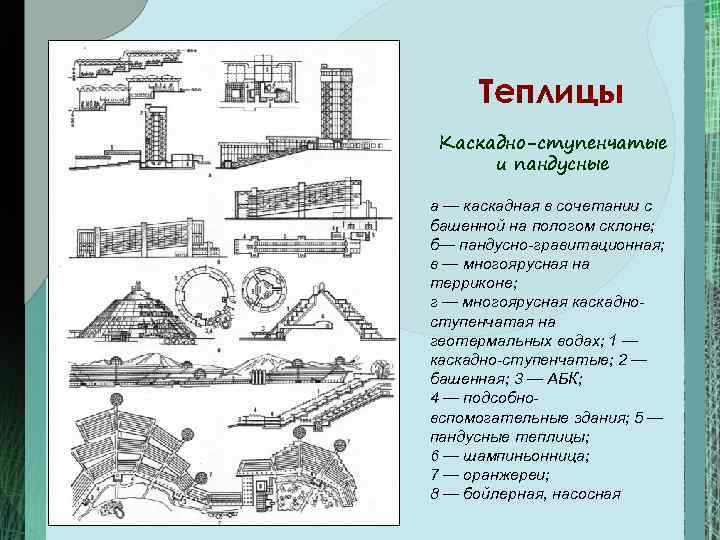

Теплицы Каскадно-ступенчатые и пандусные а — каскадная в сочетании с башенной на пологом склоне; б— пандусно гравитационная; в — многоярусная на терриконе; г — многоярусная каскадно ступенчатая на геотермальных водах; 1 — каскадно ступенчатые; 2 — башенная; 3 — АБК; 4 — подсобно вспомогательные здания; 5 — пандусные теплицы; 6 — шампиньонница; 7 — оранжереи; 8 — бойлерная, насосная

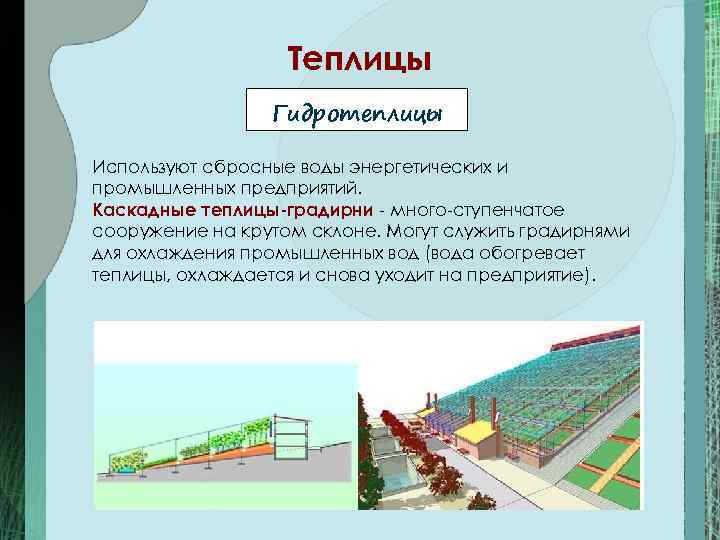

Теплицы Гидротеплицы Используют сбросные воды энергетических и промышленных предприятий. Каскадные теплицы-градирни много ступенчатое сооружение на крутом склоне. Могут служить градирнями для охлаждения промышленных вод (вода обогревает теплицы, охлаждается и снова уходит на предприятие).

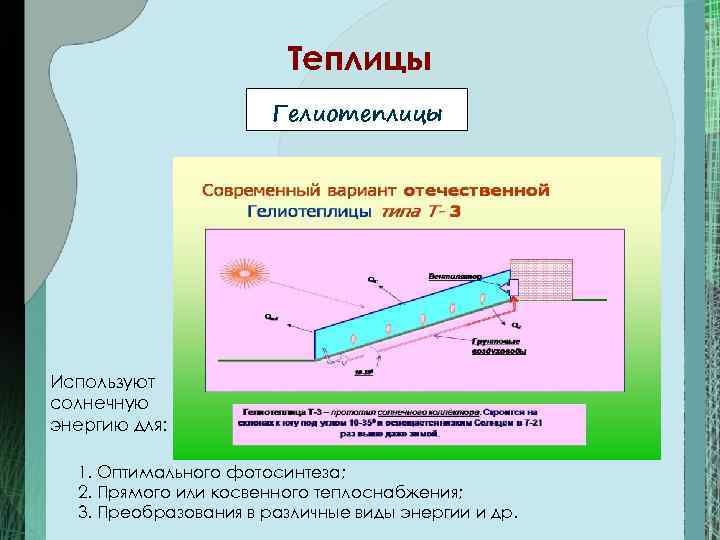

Теплицы Гелиотеплицы Используют солнечную энергию для: 1. Оптимального фотосинтеза; 2. Прямого или косвенного теплоснабжения; 3. Преобразования в различные виды энергии и др.

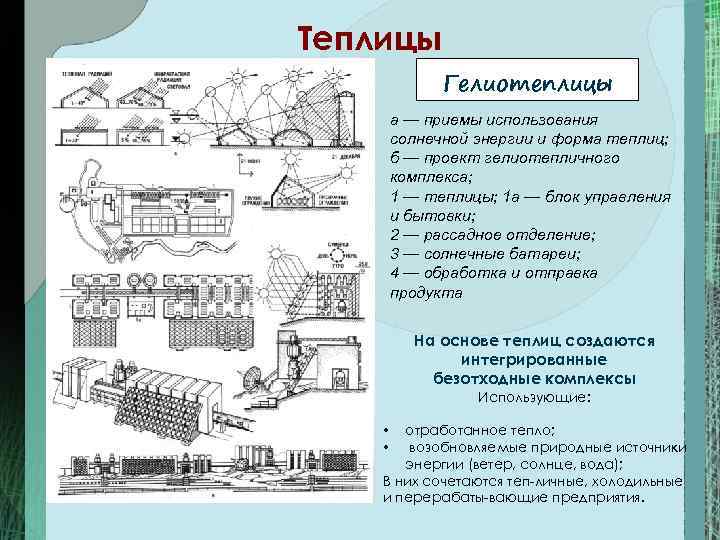

Теплицы Гелиотеплицы а — приемы использования солнечной энергии и форма теплиц; б — проект гелиотепличного комплекса; 1 — теплицы; 1 а — блок управления и бытовки; 2 — рассадное отделение; 3 — солнечные батареи; 4 — обработка и отправка продукта На основе теплиц создаются интегрированные безотходные комплексы Использующие: • отработанное тепло; • возобновляемые природные источники энергии (ветер, солнце, вода); В них сочетаются теп личные, холодильные и перерабаты вающие предприятия.
