ТЕМА № 8 ЗАНЯТИЕ № 2 ПОРЯДОК ОПРЕДЕЛЕНИЯ ЕСТЕСТВЕННОЙ УБЫЛИ ГОРЮЧЕГО

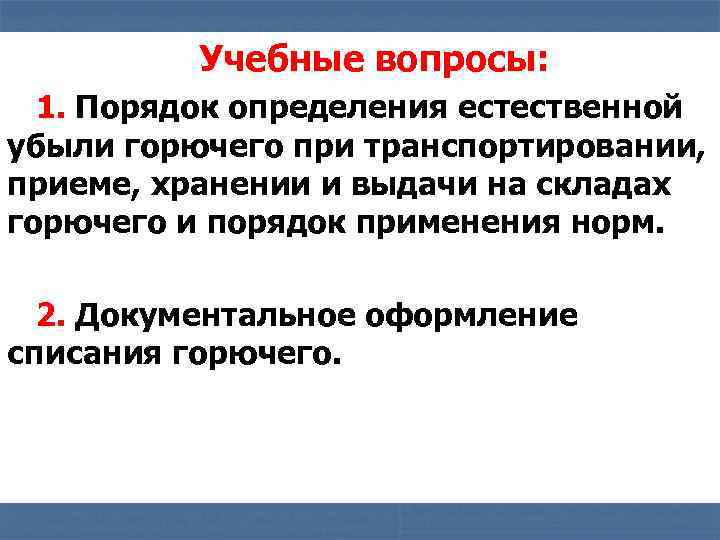

Учебные вопросы: 1. Порядок определения естественной убыли горючего при транспортировании, приеме, хранении и выдачи на складах горючего и порядок применения норм. 2. Документальное оформление списания горючего.

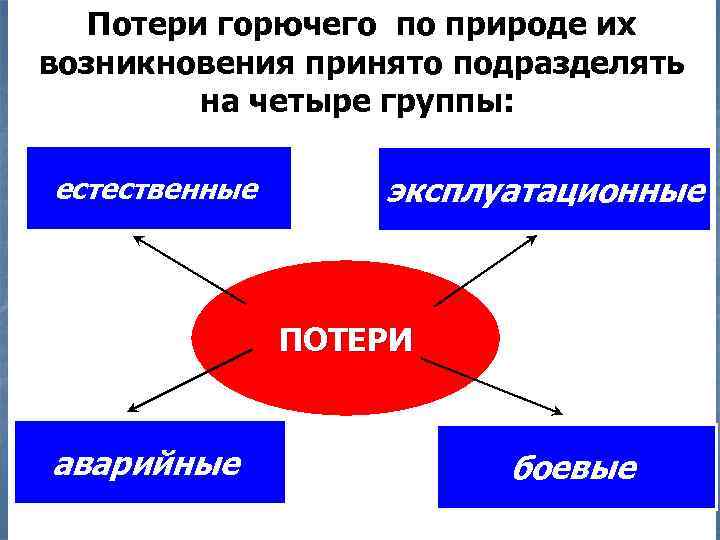

Потери горючего по природе их возникновения принято подразделять на четыре группы: естественные эксплуатационные ПОТЕРИ аварийные боевые

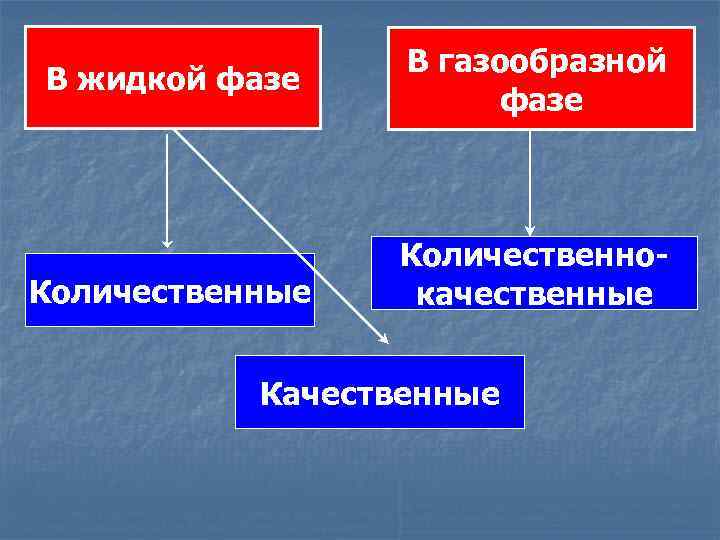

В жидкой фазе Количественные В газообразной фазе Количественнокачественные Качественные
Естественные потери - это потери, которые обусловливаются: - физико-химическими свойствами горючего (потери от испарения). - климатическими условиями ; несовершенством технических средств и технологического оборудования. К естественной убыли не относятся потери, вызванные нарушением требований стандартов, технических условий, правил технической эксплуатации, хранения. В нормы естественной убыли не включены потери связанные с ремонтом и зачисткой резервуаров и трубопроводов, все виды аварийных потерь, а также потери при внутрискладских перекачках.

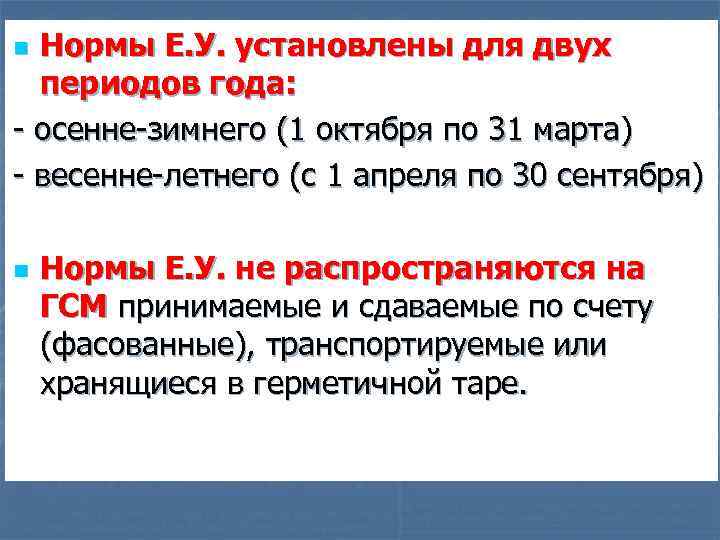

Нормы Е. У. установлены для двух периодов года: - осенне-зимнего (1 октября по 31 марта) - весенне-летнего (с 1 апреля по 30 сентября) n n Нормы Е. У. не распространяются на ГСМ принимаемые и сдаваемые по счету (фасованные), транспортируемые или хранящиеся в герметичной таре.

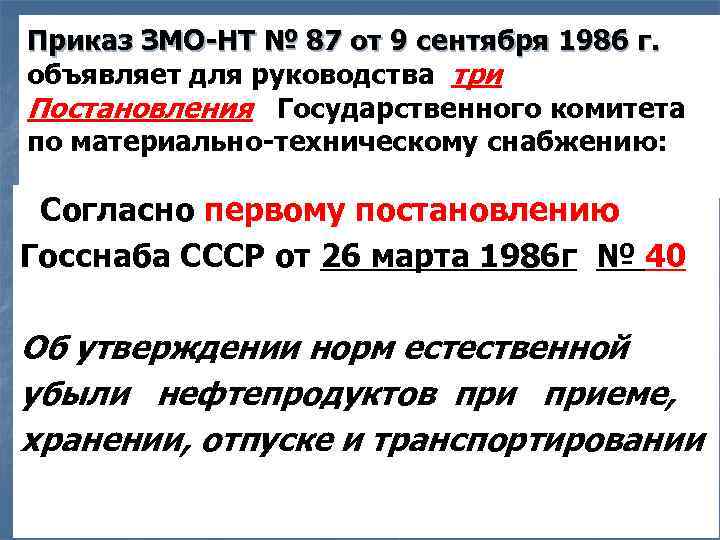

Приказ ЗМО-НТ № 87 от 9 сентября 1986 г. объявляет для руководства три Постановления Государственного комитета по материально-техническому снабжению: Согласно первому постановлению Госснаба СССР от 26 марта 1986 г. № 40 Об утверждении норм естественной убыли нефтепродуктов приеме, хранении, отпуске и транспортировании
Распределение нефтепродуктов по группам Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 20
Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 34
Распределение территории по климатическим зонам для применения норм естественной убыли нефтепродуктов при длительном хранении (ст 12. 1 под длительным хранением нефтепродуктов понимается хранение свыше одного года)

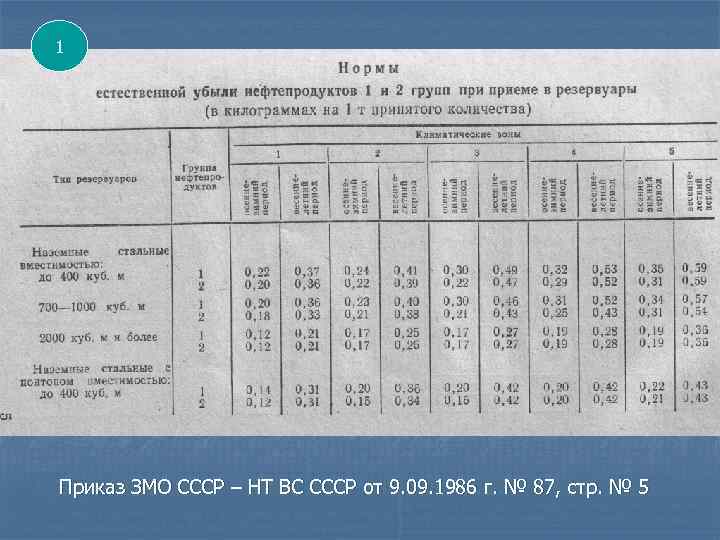

1 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 5

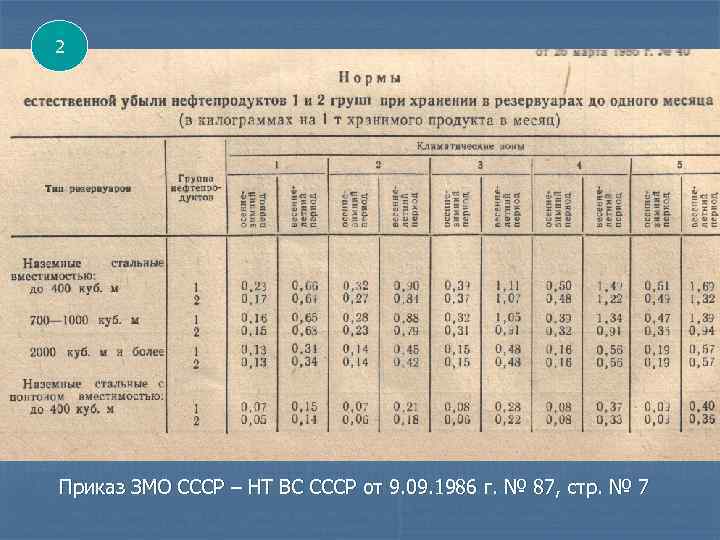

2 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 7

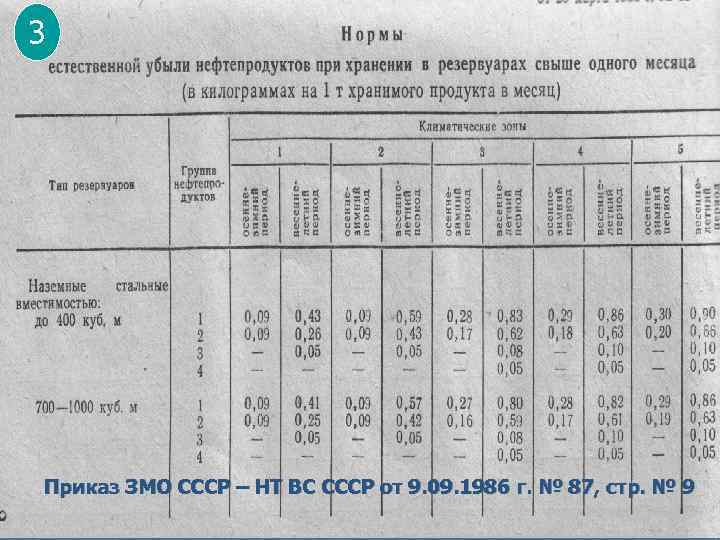

3 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 9

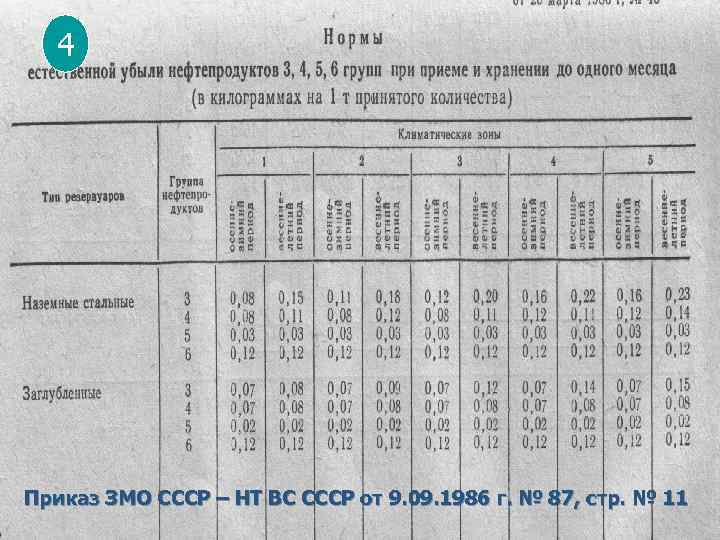

4 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 11
5 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 12

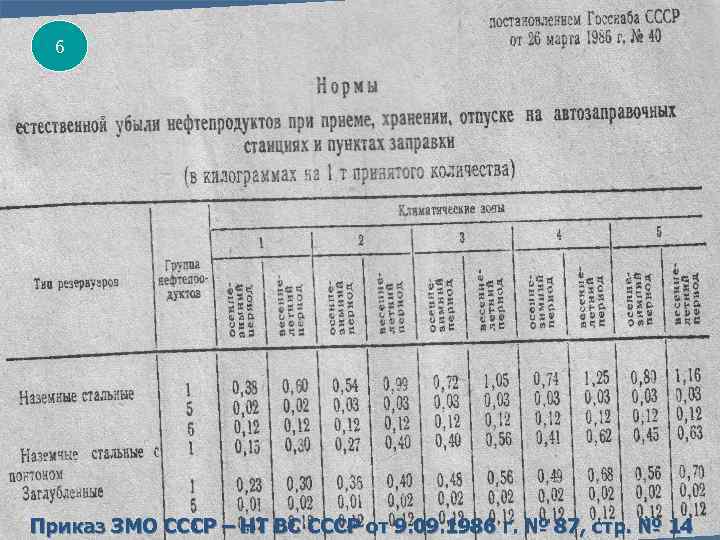

6 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 14

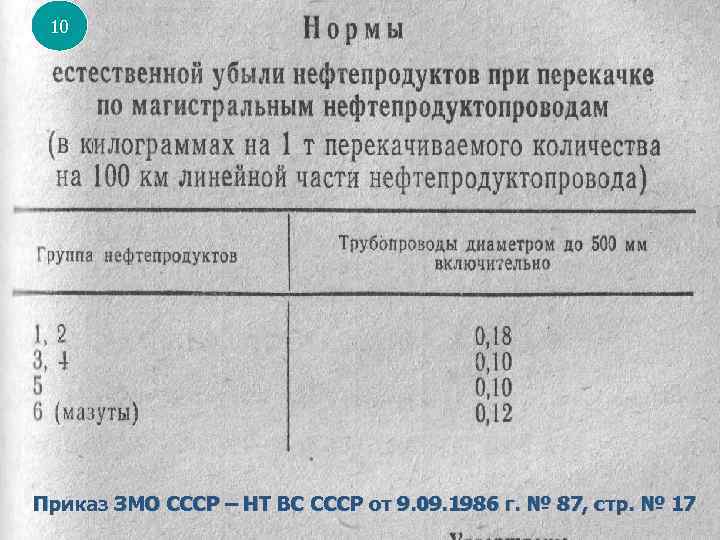

10 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 17
11 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 17

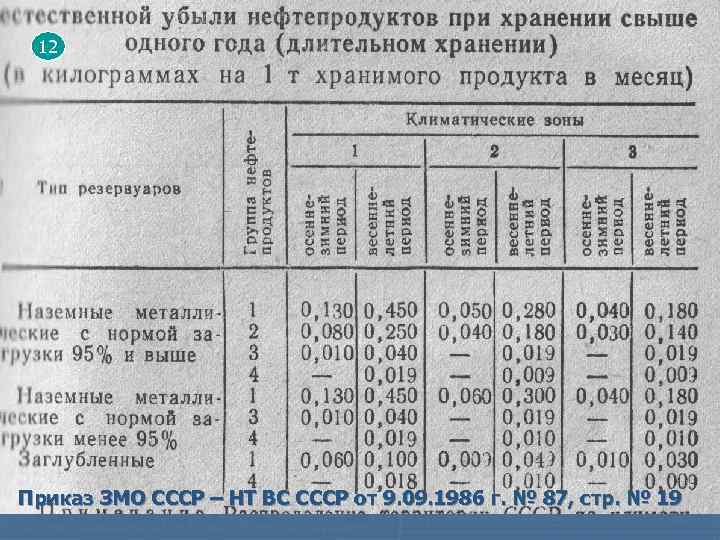

12 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 19
13 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 19

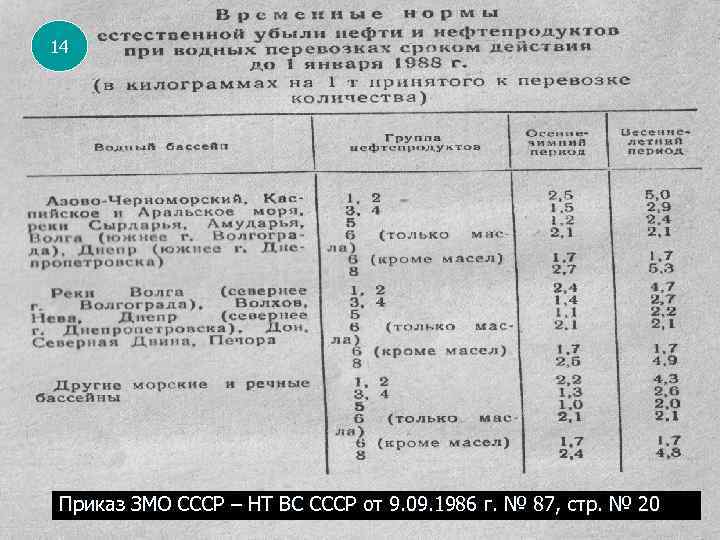

14 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 20

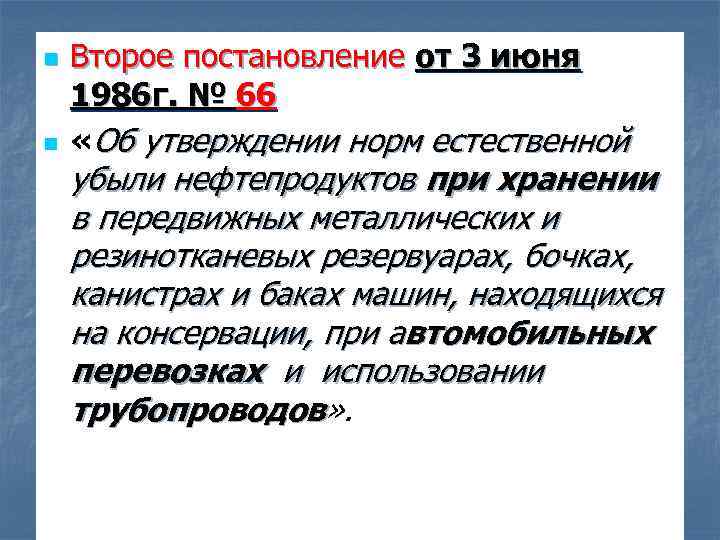

n n Второе постановление от 3 июня 1986 г. № 66 «Об утверждении норм естественной убыли нефтепродуктов при хранении в передвижных металлических и резинотканевых резервуарах, бочках, канистрах и баках машин, находящихся на консервации, при автомобильных перевозках и использовании трубопроводов» . трубопроводов

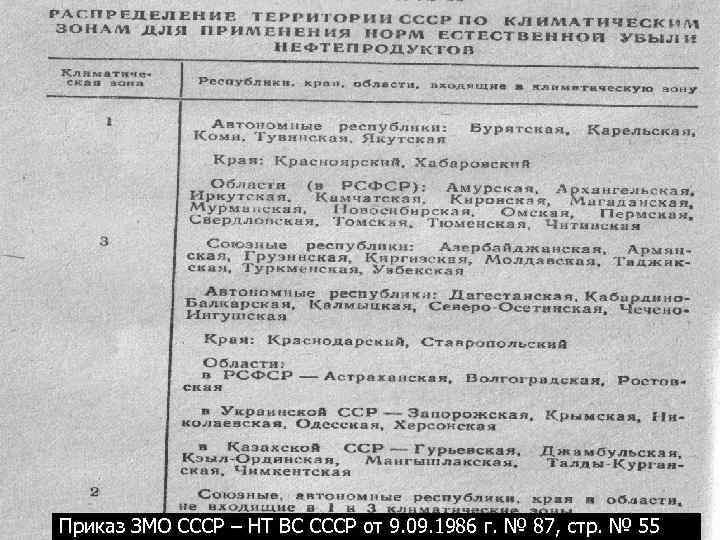

Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 55

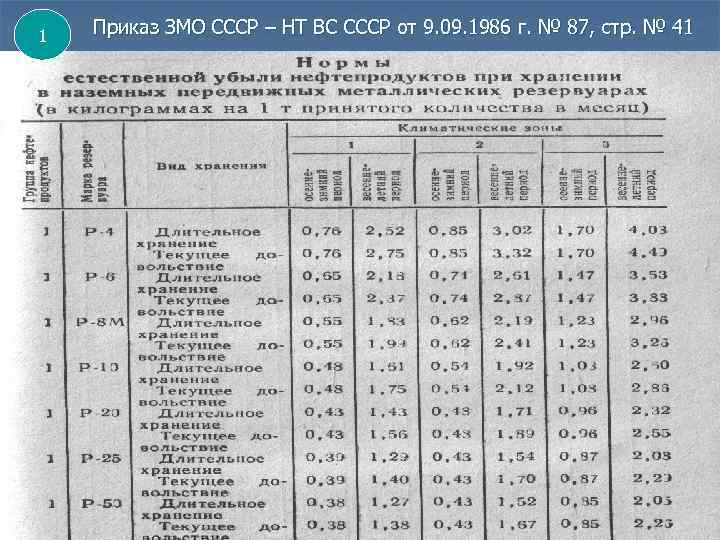

1 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 41

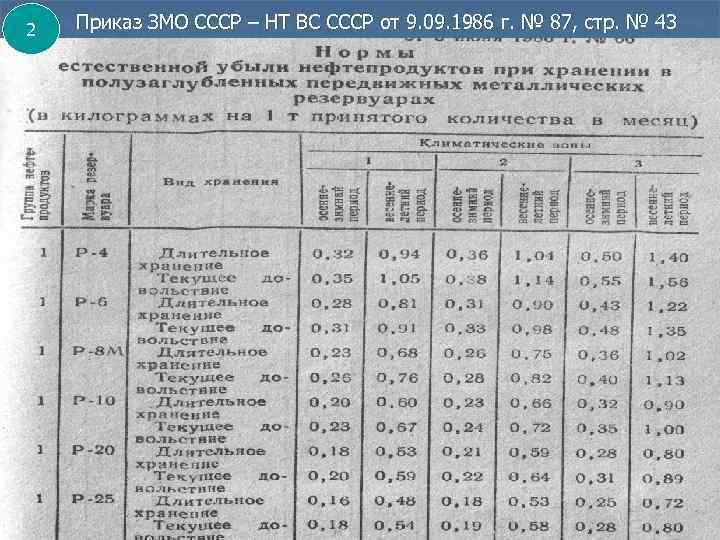

2 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 43

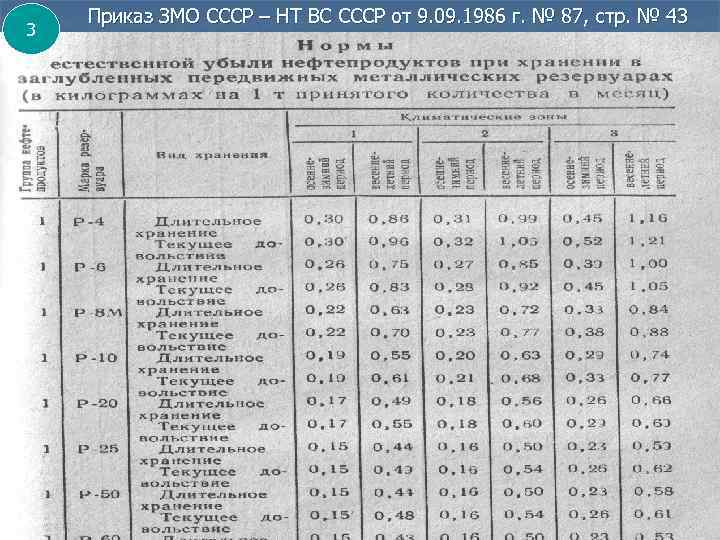

3 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 43
4 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 45

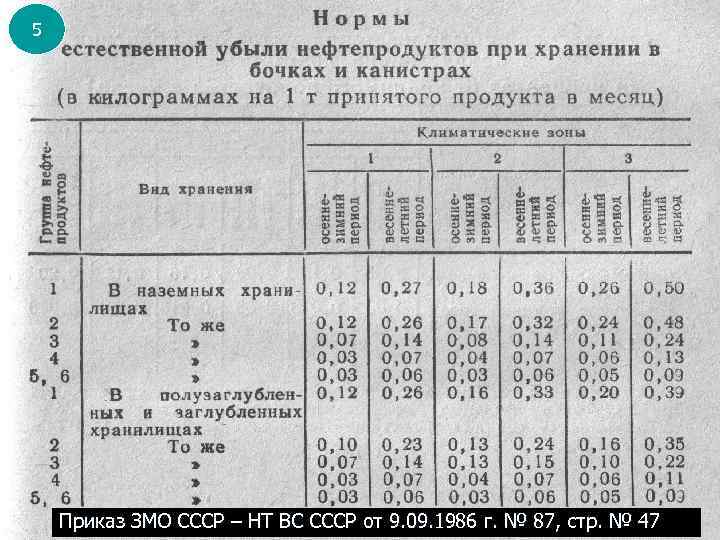

5 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 47

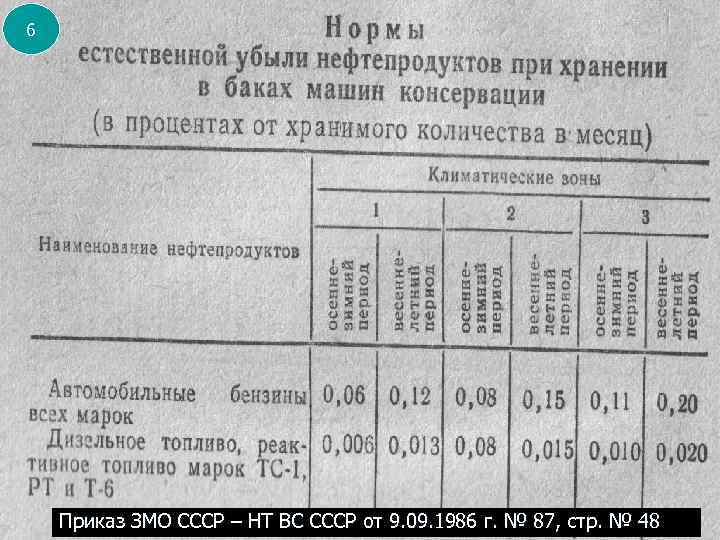

6 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 48

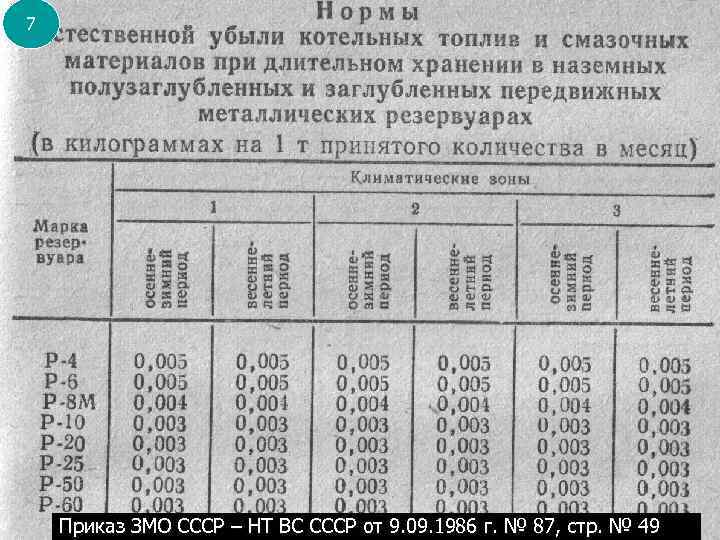

7 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 49
8 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 49

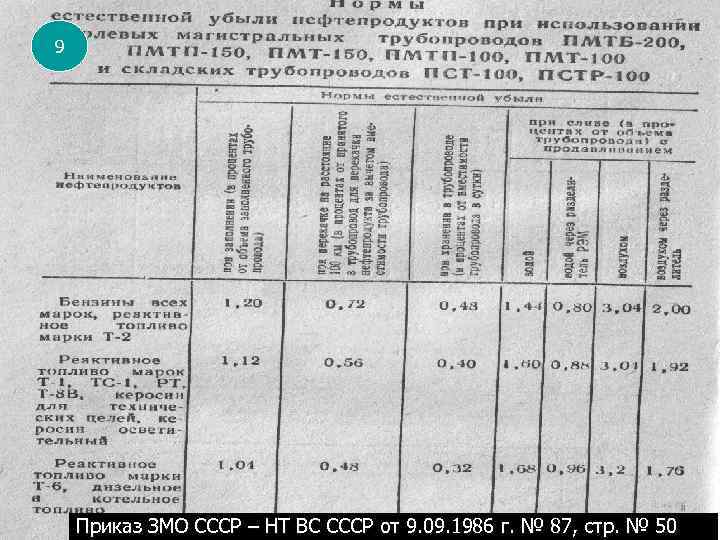

9 Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 50

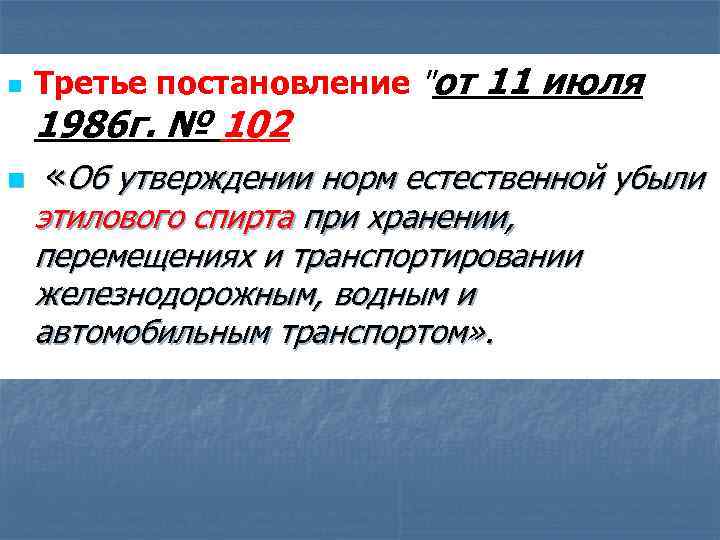

n Третье постановление "от 11 июля 1986 г. № 102 n «Об утверждении норм естественной убыли этилового спирта при хранении, перемещениях и транспортировании железнодорожным, водным и автомобильным транспортом» .
Нормы потерь этилового спирта при хранении, перемещениях и транспортировке железнодорожным, водным и автомобильным транспортом Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 58

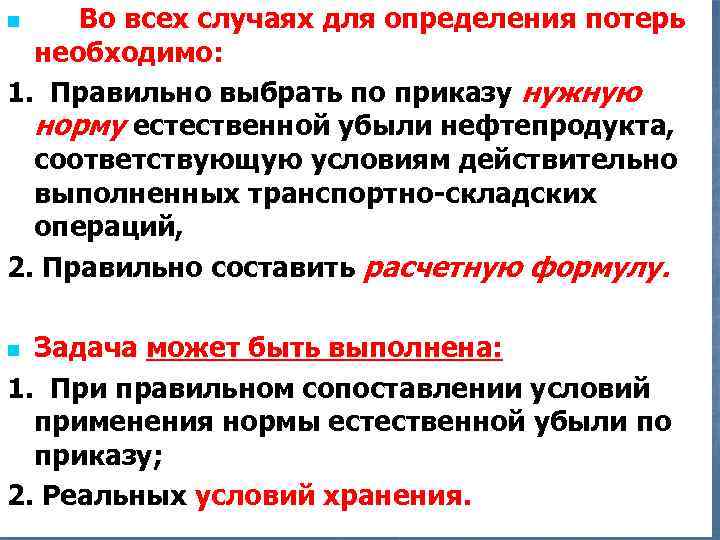

Во всех случаях для определения потерь необходимо: 1. Правильно выбрать по приказу нужную норму естественной убыли нефтепродукта, соответствующую условиям действительно выполненных транспортно-складских операций, 2. Правильно составить расчетную формулу. n Задача может быть выполнена: 1. При правильном сопоставлении условий применения нормы естественной убыли по приказу; 2. Реальных условий хранения. n
Например, согласно приказу норма Е. У. нефтепродукта 1 и 2 групп 1 приеме в резервуары дается в кг на 1 т принятого нефтепродукта. n Следовательно, расчетная формула для определения потерь по этой норме будет n n У=ЕРН где Е - норма потерь за месяц на 1 т хранимого продукта, кг Р - количество хранимого продукта, т Н- число полных месяцев хранения.

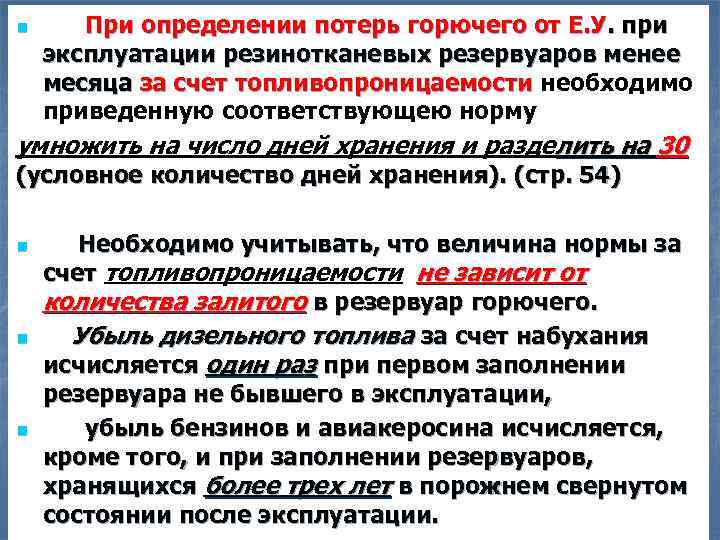

n При определении потерь горючего от Е. У. при эксплуатации резинотканевых резервуаров менее месяца за счет топливопроницаемости необходимо за счет топливопроницаемости приведенную соответствующею норму умножить на число дней хранения и разделить на 30 (условное количество дней хранения). (стр. 54) n n n Необходимо учитывать, что величина нормы за счет топливопроницаемости не зависит от количества залитого в резервуар горючего. Убыль дизельного топлива за счет набухания исчисляется один раз при первом заполнении резервуара не бывшего в эксплуатации, убыль бензинов и авиакеросина исчисляется, кроме того, и при заполнении резервуаров, хранящихся более трех лет в порожнем свернутом состоянии после эксплуатации.
Нормы Е. У. для пунктов заправки включена естественная убыль при; - транспортировании; - приеме; - хранении в резервуарах; - выдаче через раздаточные колонки. n n Е. У. пункта заправки определяется умножением соответствующей нормы на массу принятого горючего в тоннах.

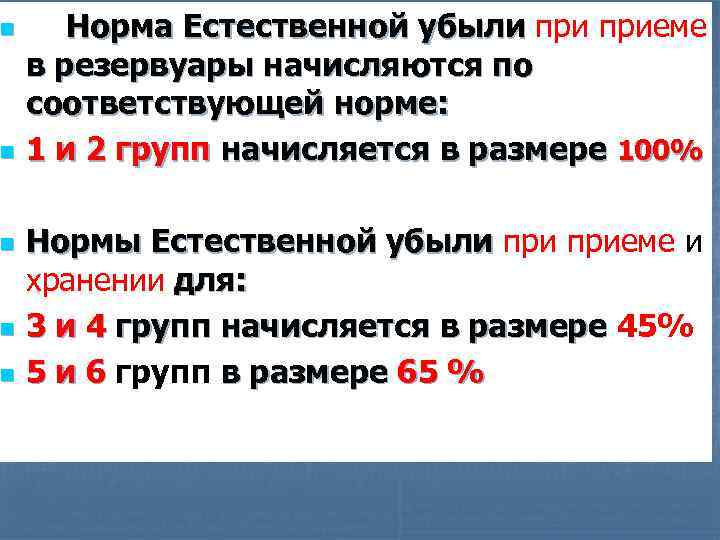

n n n Норма Естественной убыли приеме Норма Естественной убыли в резервуары начисляются по соответствующей норме: 1 и 2 групп начисляется в размере 100% Нормы Естественной убыли приеме и Нормы Естественной убыли хранении для: 3 и 4 групп начисляется в размере 45% групп начисляется в размере 5 и 6 групп в размере 65 % 5 и 6

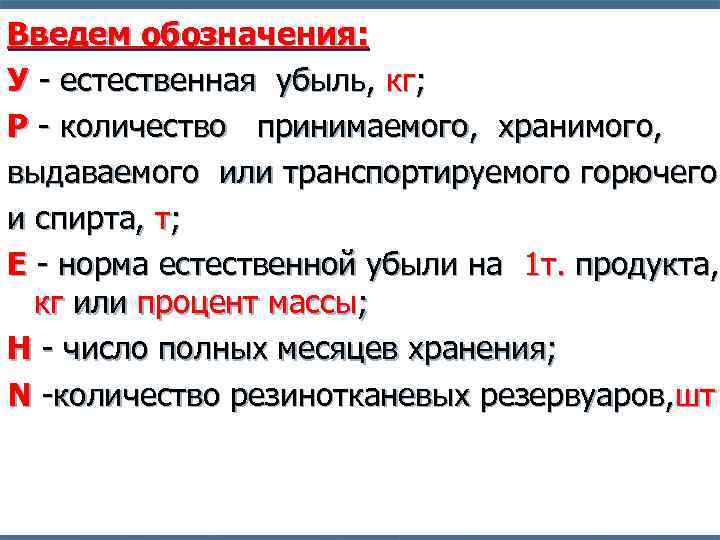

Введем обозначения: У - естественная убыль, кг; Р - количество принимаемого, хранимого, выдаваемого или транспортируемого горючего и спирта, т; Е - норма естественной убыли на 1 т. продукта, кг или процент массы; Н - число полных месяцев хранения; N -количество резинотканевых резервуаров, шт
n Вопрос № 2 n Документальное оформление списания горючего.

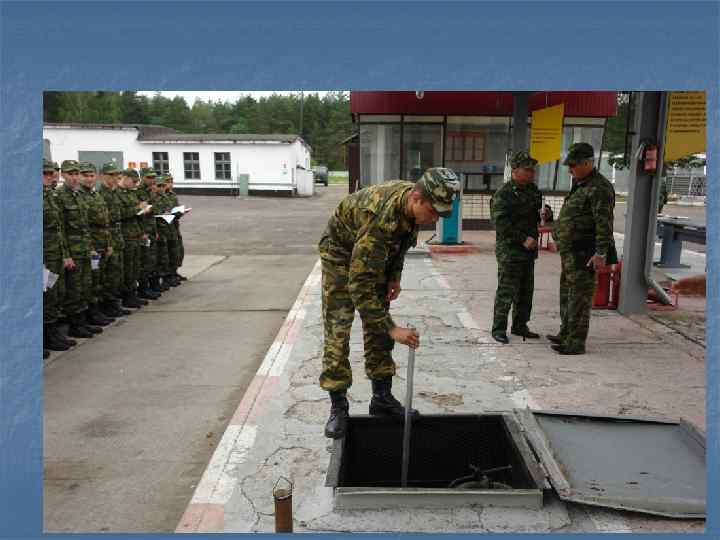

Замер и определение количества горючего в средствах хранения и транспортирования производятся : 1. С целью контроля его количества при операциях по приему или выдаче горючего. 2. При ревизиях. 3. При снятии остатков горючего, ежемесячно. 4. При приеме и передаче должности (уход в отпуск). 5. Для контроля за герметичностью средств хранения. Основным методом определения количества горючего является определение его объема и плотности с последующим пересчетом на массовые единицы. m = V Определение объема горючего в резервуаре производится путем замера высоты налива и перевода его в объемные величины с использованием градуировочных таблиц. n

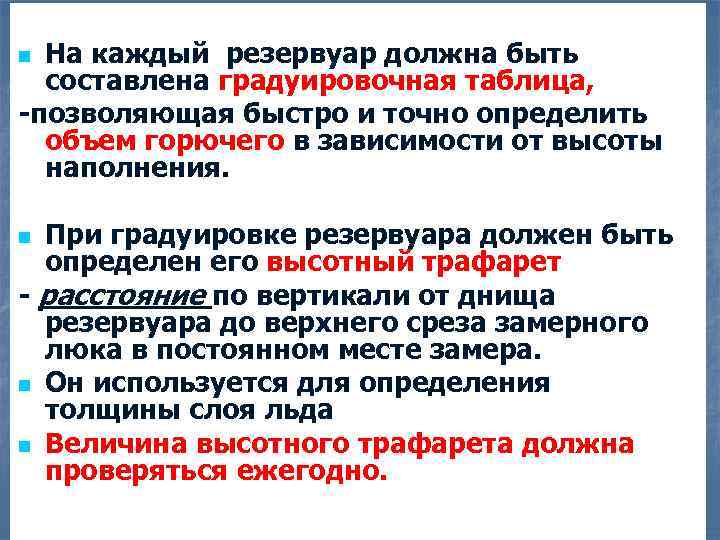

На каждый резервуар должна быть составлена градуировочная таблица, -позволяющая быстро и точно определить объем горючего в зависимости от высоты наполнения. n При градуировке резервуара должен быть определен его высотный трафарет - расстояние по вертикали от днища резервуара до верхнего среза замерного люка в постоянном месте замера. n Он используется для определения толщины слоя льда n Величина высотного трафарета должна проверяться ежегодно. n

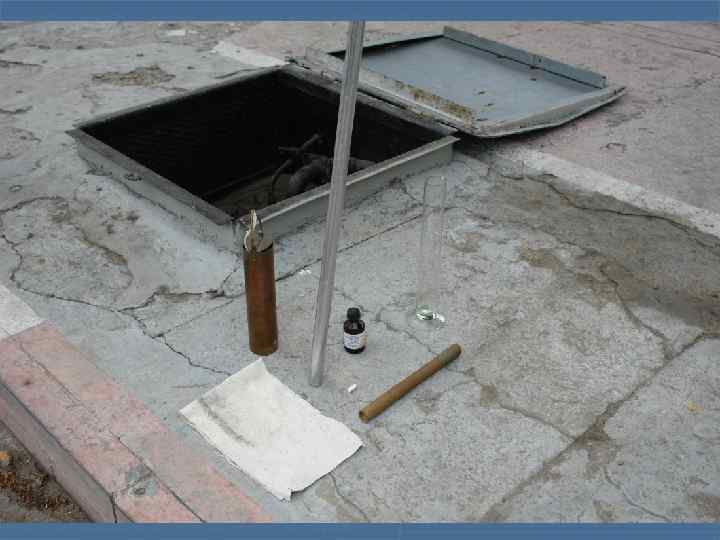

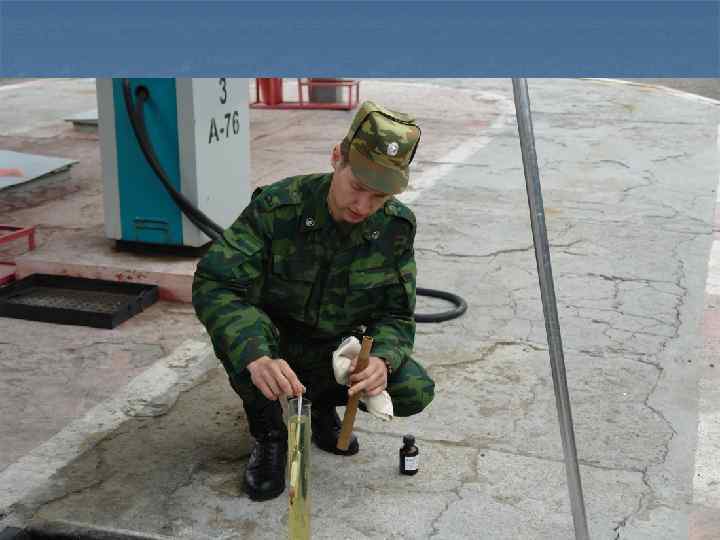

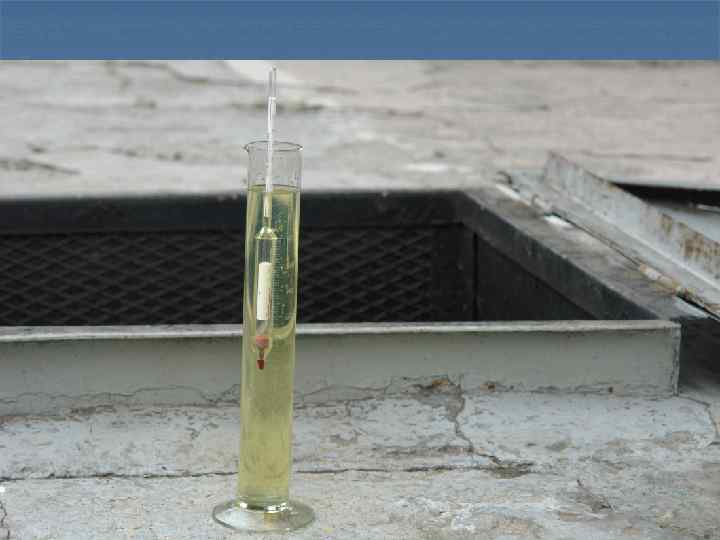

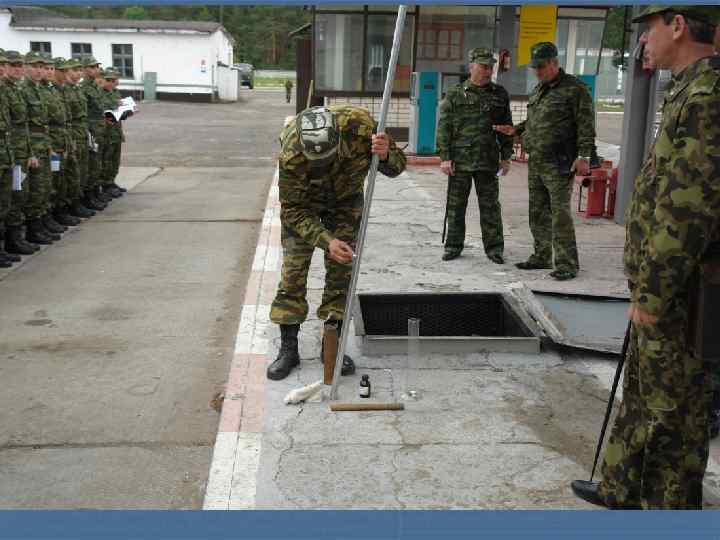

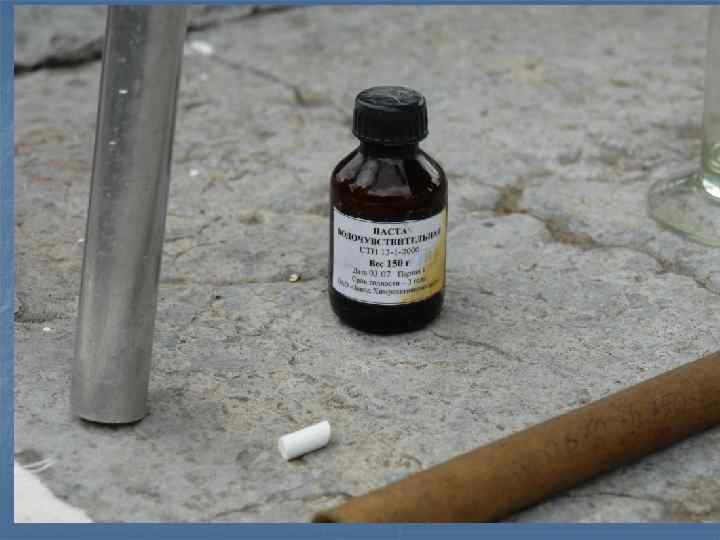

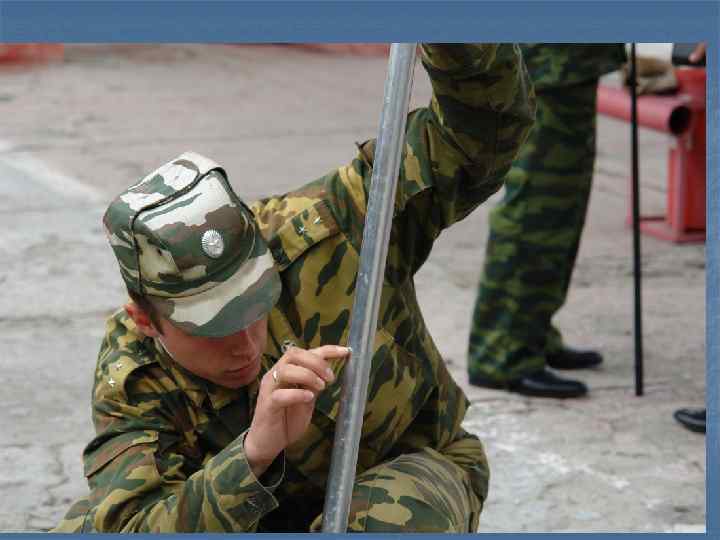

Необходимое условие – замер высоты наполнения и плотности производят при одной и той же температуре продукта. n n Для замера необходимы : -рулетка с лотом или метрошток, -водочувствительная паста, -пробоотборник, -цилиндр стеклянный для определения плотности, -набор нефтеденсиметров, -кусковой мел, - чистая сухая ветошь.

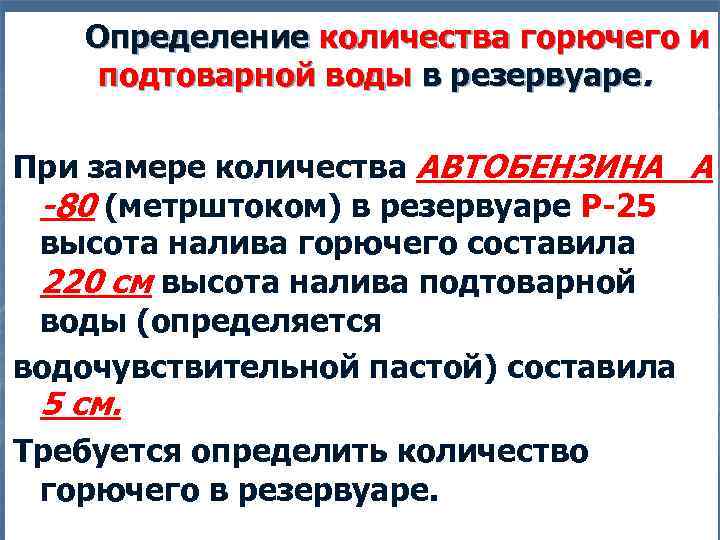

Определение количества горючего и подтоварной воды в резервуаре. При замере количества АВТОБЕНЗИНА А -80 (метрштоком) в резервуаре Р-25 высота налива горючего составила 220 см высота налива подтоварной воды (определяется водочувствительной пастой) составила 5 см. Требуется определить количество горючего в резервуаре.

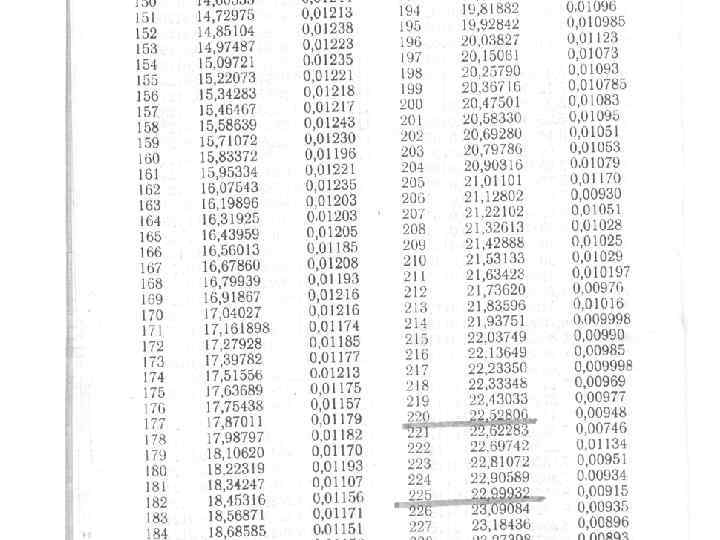

Калибровочная таблица Р-25

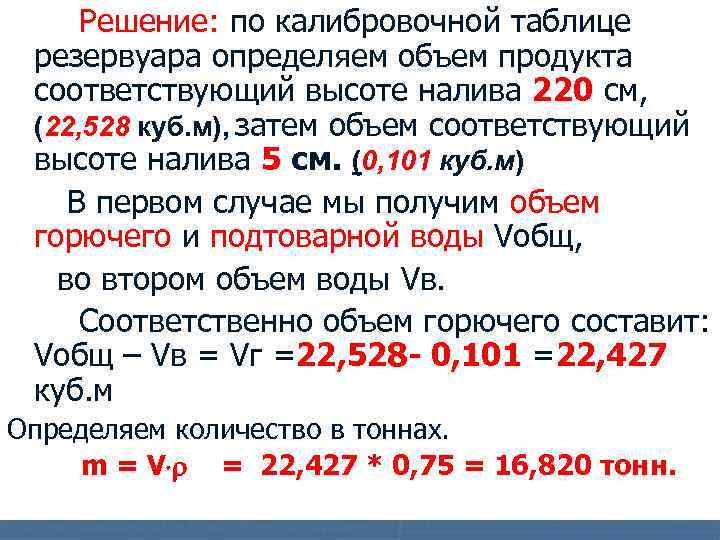

Решение: по калибровочной таблице резервуара определяем объем продукта соответствующий высоте налива 220 см, (22, 528 куб. м), затем объем соответствующий высоте налива 5 см. (0, 101 куб. м) В первом случае мы получим объем горючего и подтоварной воды Vобщ, во втором объем воды Vв. Соответственно объем горючего составит: Vобщ – Vв = Vг =22, 528 - 0, 101 =22, 427 куб. м Определяем количество в тоннах. m = V = 22, 427 * 0, 75 = 16, 820 тонн.
Высота налива горючего 220 см Растворение водочувствительной пасты нанесенной на метршток на высоте 5 см Высота налива подтоварной воды

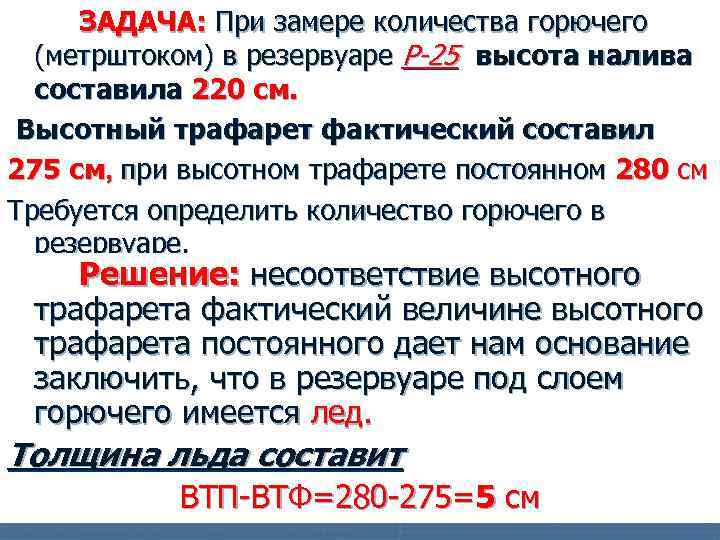

ЗАДАЧА: При замере количества горючего (метрштоком) в резервуаре Р-25 высота налива составила 220 см. Высотный трафарет фактический составил 275 см, при высотном трафарете постоянном 280 см Требуется определить количество горючего в резервуаре. Решение: несоответствие высотного трафарета фактический величине высотного трафарета постоянного дает нам основание заключить, что в резервуаре под слоем горючего имеется лед. Толщина льда составит ВТП-ВТФ=280 -275=5 см

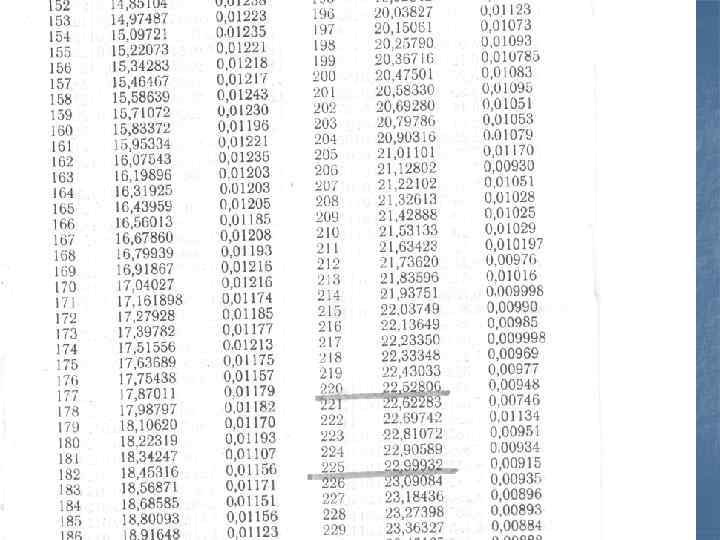

Калибровочная таблица Р-25
Решение: для определения количества горючего в резервуаре посредством калибровочной таблицы, необходимо определить общий объем горючего и подтоварной воды (льда). Для этого показания метрштока складываем с полученной толщиной льда. 220 + 5 = 225 см По калибровочной таблице определяем объем соответствующий высоте налива 225 см и 5 см. в первом случае мы получим объем горючего вместе с объемом подтоварной воды (льда) Vобщ. = 22, 999 куб. м. , во втором только объем льда Vл. =0, 101 куб. м. Соответственно объем горючего составит: Vобщ – Vл = Vг =22, 999 – 0, 101=22, 898 куб. м

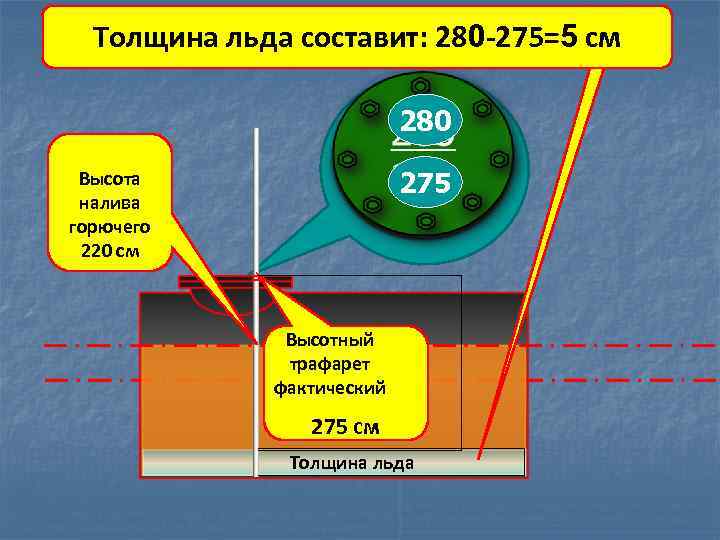

Толщина льда составит: 280 -275=5 см 280 275 Высота налива горючего 220 см Высотный трафарет фактический 275 см Толщина льда

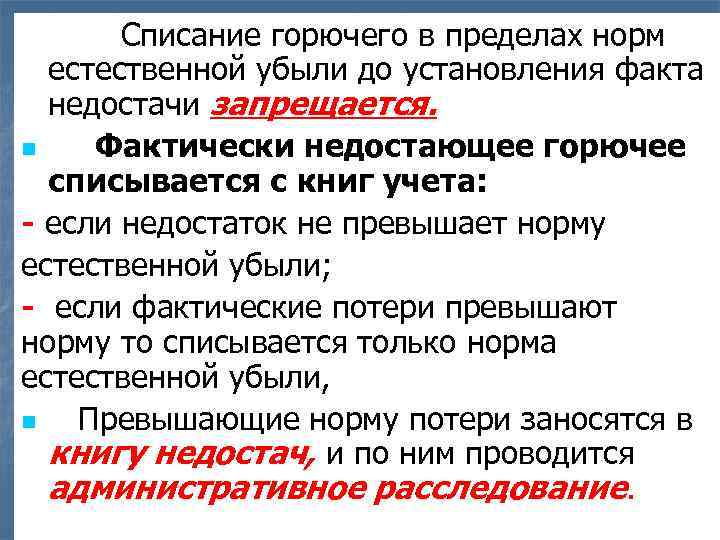

Списание горючего в пределах норм естественной убыли до установления факта недостачи запрещается. n Фактически недостающее горючее списывается с книг учета: - если недостаток не превышает норму естественной убыли; - если фактические потери превышают норму то списывается только норма естественной убыли, n Превышающие норму потери заносятся в книгу недостач, и по ним проводится административное расследование.
Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 111

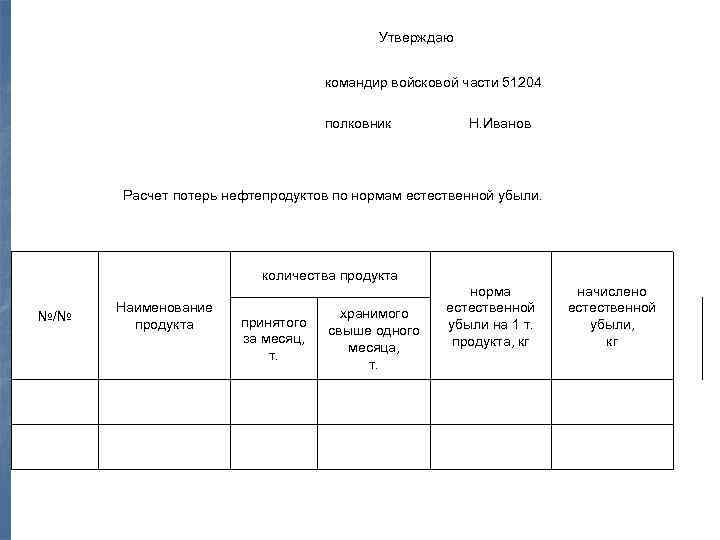

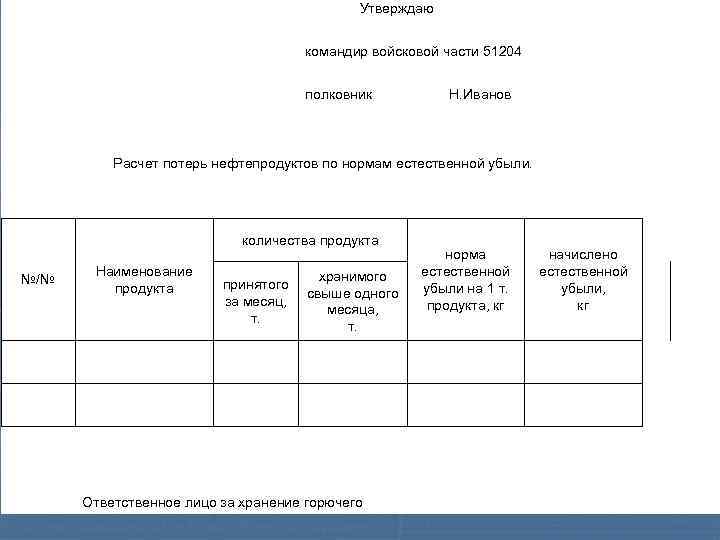

Утверждаю командир войсковой части 51204 полковник Н. Иванов Расчет потерь нефтепродуктов по нормам естественной убыли. количества продукта Наименование продукта №/№ норма естественной хранимого принятого убыли на 1 т. свыше одного за месяц, продукта, кг месяца, т. т. начислено естественной убыли, кг

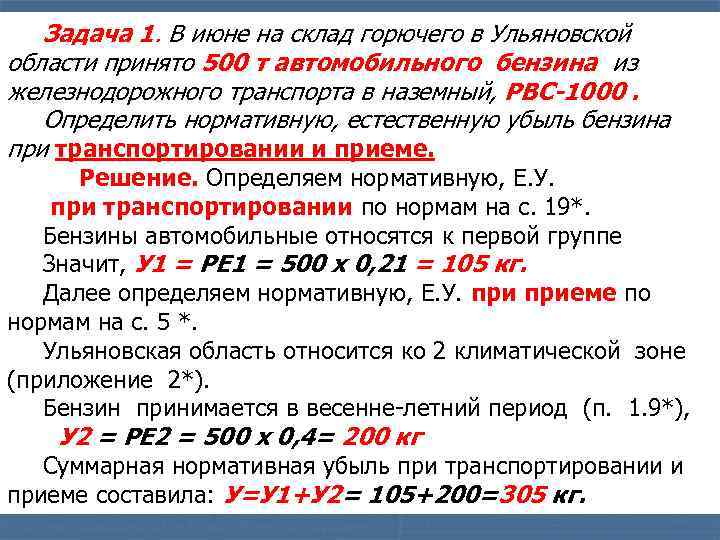

Задача 1. В июне на склад горючего в Ульяновской области принято 500 т автомобильного бензина из железнодорожного транспорта в наземный, РВС-1000. Определить нормативную, естественную убыль бензина при транспортировании и приеме. Решение. Определяем нормативную, Е. У. при транспортировании по нормам на с. 19*. Бензины автомобильные относятся к первой группе Значит, У 1 = PE 1 = 500 х 0, 21 = 105 кг. Далее определяем нормативную, Е. У. приеме по нормам на с. 5 *. Ульяновская область относится ко 2 климатической зоне (приложение 2*). Бензин принимается в весенне-летний период (п. 1. 9*), У 2 = РЕ 2 = 500 х 0, 4= 200 кг Суммарная нормативная убыль при транспортировании и приеме составила: У=У 1+У 2= 105+200=305 кг.

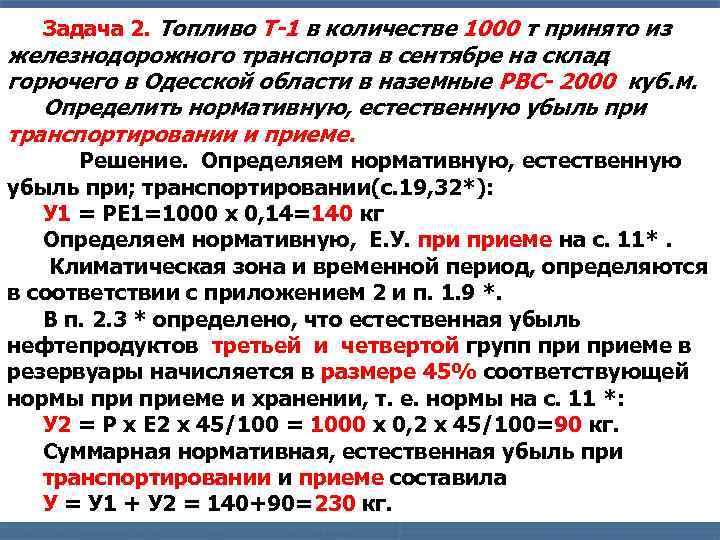

Задача 2. Топливо Т-1 в количестве 1000 т принято из железнодорожного транспорта в сентябре на склад горючего в Одесской области в наземные РВС- 2000 куб. м. Определить нормативную, естественную убыль при транспортировании и приеме. Решение. Определяем нормативную, естественную убыль при; транспортировании(с. 19, 32*): У 1 = РЕ 1=1000 х 0, 14=140 кг Определяем нормативную, Е. У. приеме на с. 11*. Климатическая зона и временной период, определяются в соответствии с приложением 2 и п. 1. 9 *. В п. 2. 3 * определено, что естественная убыль нефтепродуктов третьей и четвертой групп приеме в резервуары начисляется в размере 45% соответствующей нормы приеме и хранении, т. е. нормы на с. 11 *: У 2 = Р х Е 2 х 45/100 = 1000 х 0, 2 х 45/100=90 кг. Суммарная нормативная, естественная убыль при транспортировании и приеме составила У = У 1 + У 2 = 140+90=230 кг.

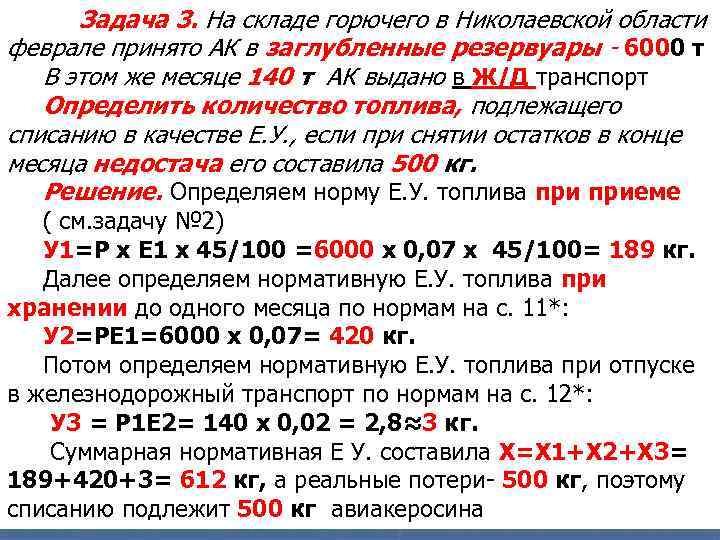

Задача 3. На складе горючего в Николаевской области феврале принято АК в заглубленные резервуары - 6000 т В этом же месяце 140 т АК выдано в Ж/Д транспорт Определить количество топлива, подлежащего списанию в качестве Е. У. , если при снятии остатков в конце месяца недостача его составила 500 кг. Решение. Определяем норму Е. У. топлива приеме ( см. задачу № 2) У 1=P х Е 1 х 45/100 =6000 х 0, 07 х 45/100= 189 кг. Далее определяем нормативную Е. У. топлива при хранении до одного месяца по нормам на с. 11*: У 2=PЕ 1=6000 х 0, 07= 420 кг. Потом определяем нормативную Е. У. топлива при отпуске в железнодорожный транспорт по нормам на с. 12*: У 3 = P 1 E 2= 140 х 0, 02 = 2, 8≈3 кг. Суммарная нормативная Е У. составила Х=Х 1+Х 2+Х 3= 189+420+3= 612 кг, а реальные потери- 500 кг, поэтому списанию подлежит 500 кг авиакеросина

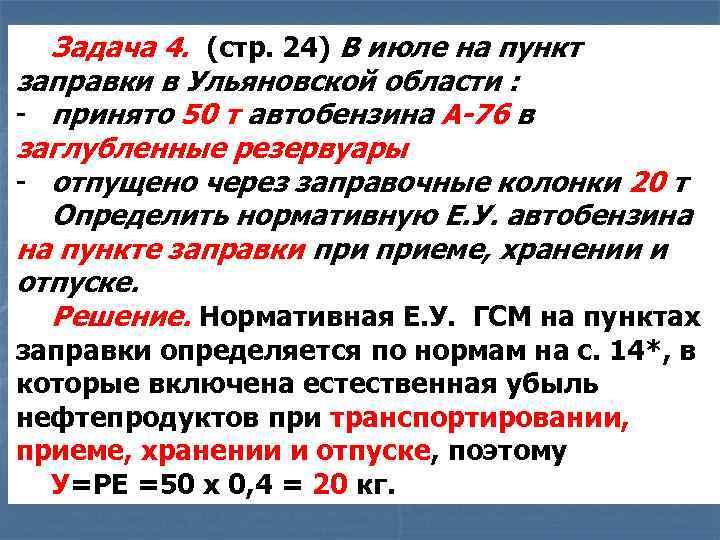

Задача 4. (стр. 24) В июле на пункт заправки в Ульяновской области : - принято 50 т автобензина А-76 в заглубленные резервуары - отпущено через заправочные колонки 20 т Определить нормативную Е. У. автобензина на пункте заправки приеме, хранении и отпуске. Решение. Нормативная Е. У. ГСМ на пунктах заправки определяется по нормам на с. 14*, в которые включена естественная убыль нефтепродуктов при транспортировании, приеме, хранении и отпуске, поэтому У=РЕ =50 х 0, 4 = 20 кг.
Задача 5. Автобензин А-76 в количестве 3000 т поступил ОСГ (Мск. обл. , в январе и заложен на длительное хранение в наземные резервуары с нормой загрузки 95%. Определить нормативную естественную убыль автобензина А-76 за 13 месяцев длительного хранения. Решение. Определяем Е. У. убыль АБ за год длительного хранения по нормам на с. 17*. Мск. обл. относится ко 2 климатической зоне. Прием автобензина осуществляется в январе, поэтому, применяя норму, соответствующую осенне-зимнему периоду (п. 1. 9*), имеем У 1=Р 1 Е 1=3000 х 2, 6 = 7800 кг. Количество АБ, оставшегося в резервуарах длительного хранения после года хранения будет P 2=P 1 -У 1=3000 -7, 8= 2992, 2 т. Определяем Е. У. за месяц после первого года длительного хранения по нормам на с. 19*: У 2=Р 2 Е 2=2992, 2 х 0, 05= 149, 61 ≈150 кг. Суммарная нормативная естественная убыль автобензина за 13 месяцев длительного хранения составит У=У 1+У 2=7800+150=7950 кг.
Задача 6. - 5 июня на склад горючего в Московской области поступил автобензин АИ-93. 150 т его слито в три новых резино-тканевых резервуара МР-50. Определить естественную убыль автобензина за июнь и июль. Решение. Определяем Е. У. АБ при хранении в МР-50 в июне за счет топливопроницаемости МР по нормам на с. 45 Мос. обл. относится ко 2 климатической зоне (с. 56*). Автобензин хранится не полный месяц (25 дней), поэтому норма уменьшается (п. 14, с. 54*), значит, Уl=25 E 1 N/30=25 х68, 3 х3/30=171 кг Е. У. при хранении в МР-50 в июле за счет топливопроницаемости резервуаров по тем же нормам, но за полный месяц хранения будет У 2 = E 1 N = 68, 3 х 3 = 205 кг. Определяем при хранении в МР-50 за счет набухания резервуаров по тем же нормам (убыль за счет набухания исчисляется один раз при первом заполнении резервуара, (п. 14, с. 54*): У 3=E 2 N=48 х 3=144 кг. Суммарная нормативная естественная убыль автобензина составит У=У 1 + У 2 + У 3 =171+205+144= 520 кг.

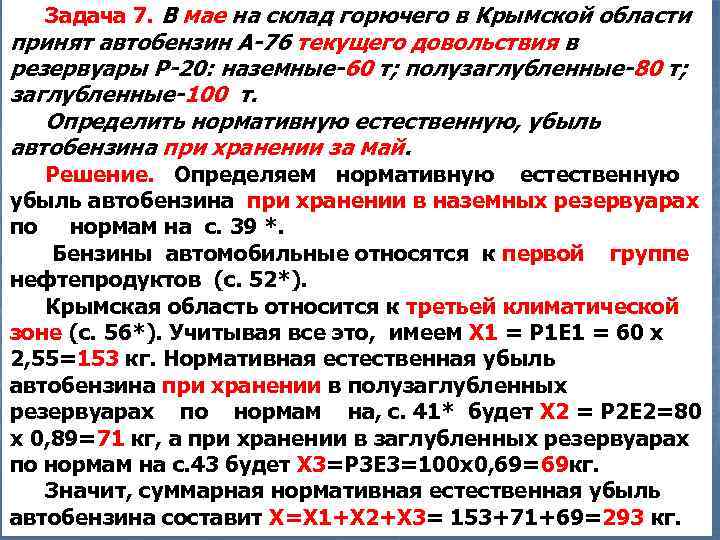

Задача 7. В мае на склад горючего в Крымской области принят автобензин А-76 текущего довольствия в резервуары Р-20: наземные-60 т; полузаглубленные-80 т; заглубленные-100 т. Определить нормативную естественную, убыль автобензина при хранении за май. Решение. Определяем нормативную естественную убыль автобензина при хранении в наземных резервуарах по нормам на с. 39 *. Бензины автомобильные относятся к первой группе нефтепродуктов (с. 52*). Крымская область относится к третьей климатической зоне (с. 56*). Учитывая все это, имеем X 1 = P 1 E 1 = 60 х 2, 55=153 кг. Нормативная естественная убыль автобензина при хранении в полузаглубленных резервуарах по нормам на, с. 41* будет Х 2 = Р 2 Е 2=80 х 0, 89=71 кг, а при хранении в заглубленных резервуарах по нормам на с. 43 будет Х 3=Р 3 Е 3=100 х0, 69=69 кг. Значит, суммарная нормативная естественная убыль автобензина составит Х=Х 1+Х 2+Х 3= 153+71+69=293 кг.

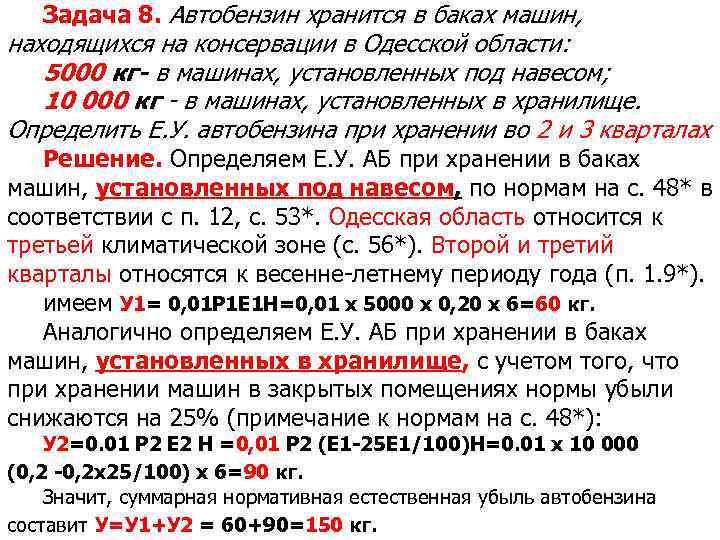

Задача 8. Автобензин хранится в баках машин, находящихся на консервации в Одесской области: 5000 кг- в машинах, установленных под навесом; 10 000 кг - в машинах, установленных в хранилище. Определить Е. У. автобензина при хранении во 2 и 3 кварталах Решение. Определяем Е. У. АБ при хранении в баках машин, установленных под навесом, по нормам на с. 48* в соответствии с п. 12, с. 53*. Одесская область относится к третьей климатической зоне (с. 56*). Второй и третий кварталы относятся к весенне-летнему периоду года (п. 1. 9*). имеем У 1= 0, 01 P 1 E 1 H=0, 01 x 5000 х 0, 20 х 6=60 кг. Аналогично определяем Е. У. АБ при хранении в баках машин, установленных в хранилище, с учетом того, что при хранении машин в закрытых помещениях нормы убыли снижаются на 25% (примечание к нормам на с. 48*): У 2=0. 01 P 2 E 2 H =0, 01 P 2 (E 1 -25 Е 1/100)H=0. 01 х 10 000 (0, 2 -0, 2 х25/100) х 6=90 кг. Значит, суммарная нормативная естественная убыль автобензина составит У=У 1+У 2 = 60+90=150 кг.

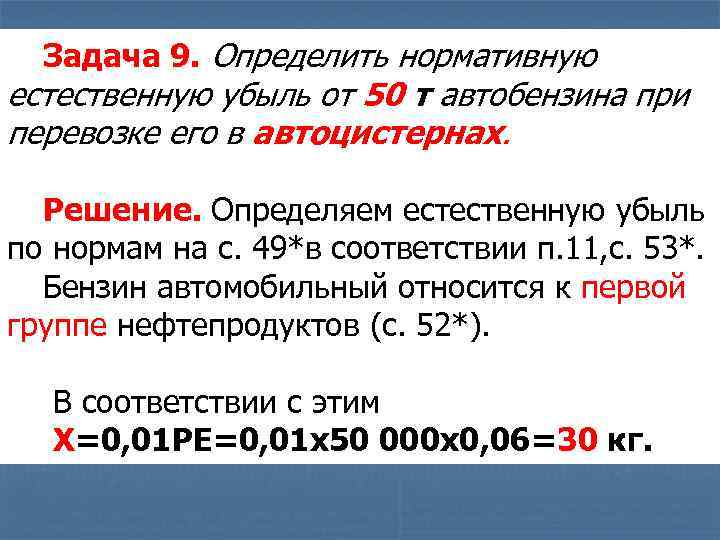

Задача 9. Определить нормативную естественную убыль от 50 т автобензина при перевозке его в автоцистернах. Решение. Определяем естественную убыль по нормам на с. 49*в соответствии п. 11, с. 53*. Бензин автомобильный относится к первой группе нефтепродуктов (с. 52*). В соответствии с этим X=0, 01 PE=0, 01 х50 000 х0, 06=30 кг.
Утверждаю командир войсковой части 51204 полковник Н. Иванов Расчет потерь нефтепродуктов по нормам естественной убыли. количества продукта Наименование продукта №/№ норма естественной хранимого принятого свыше одного убыли на 1 т. за месяц, продукта, кг месяца, т. т. начислено естественной убыли, кг Ответственное лицо за хранение горючего
Приказ ЗМО СССР – НТ ВС СССР от 9. 09. 1986 г. № 87, стр. № 111
