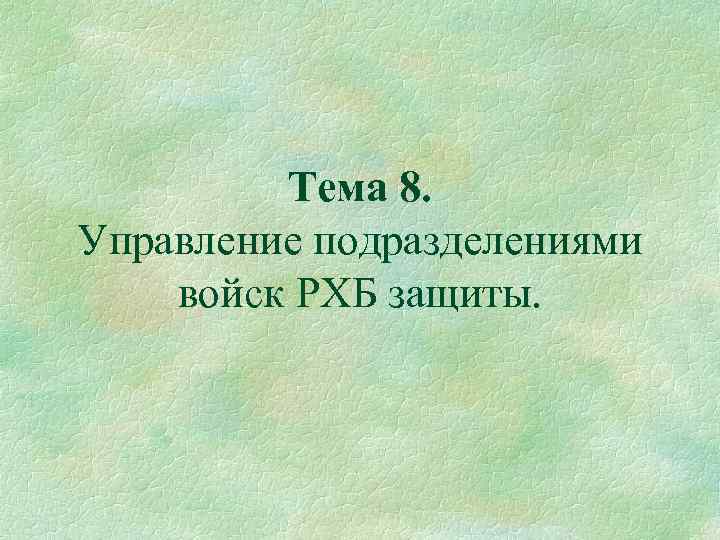

Тема 8. Управление подразделениями войск РХБ защиты.

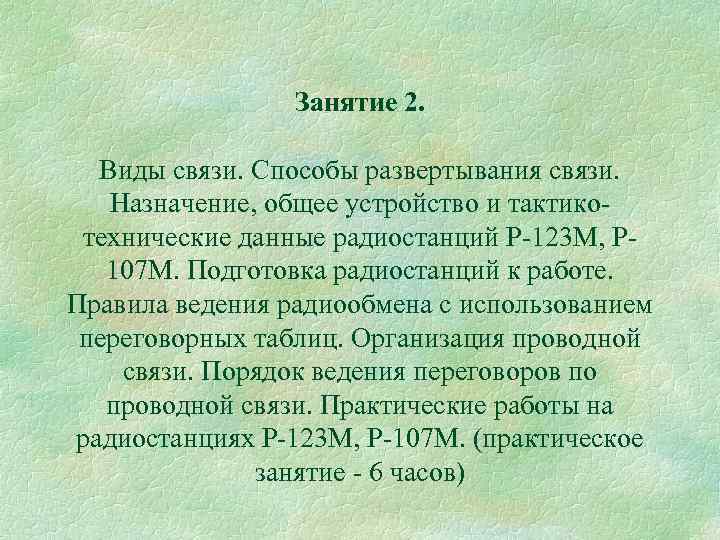

Занятие 2. Виды связи. Способы развертывания связи. Назначение, общее устройство и тактико технические данные радиостанций Р 123 М, Р 107 М. Подготовка радиостанций к работе. Правила ведения радиообмена с использованием переговорных таблиц. Организация проводной связи. Порядок ведения переговоров по проводной связи. Практические работы на радиостанциях Р 123 М, Р 107 М. (практическое занятие 6 часов)
Учебные вопросы. 1 Виды связи. Способы развертывания связи. 2 Назначение, общее устройство и тактико технические данные радиостанций Р 123 М, Р 107 М. Подготовка радиостанций к работе. 3 Правила ведения радиообмена с использованием переговорных таблиц. 4 Организация проводной связи. Порядок ведения переговоров по проводной связи. 5 Практические работы на радиостанциях Р 123 М, Р 107 М.

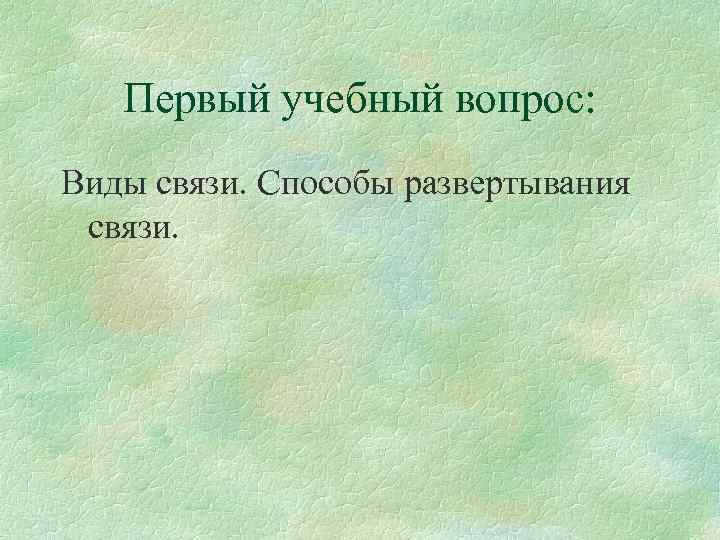

Первый учебный вопрос: Виды связи. Способы развертывания связи.

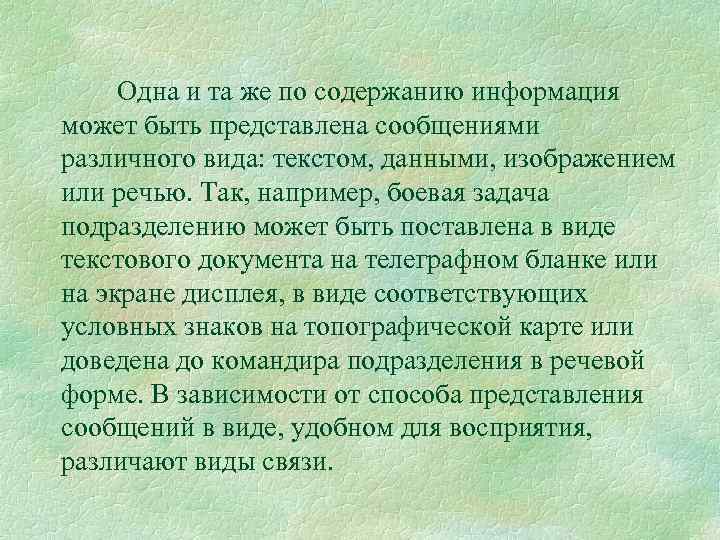

Одна и та же по содержанию информация может быть представлена сообщениями различного вида: текстом, данными, изображением или речью. Так, например, боевая задача подразделению может быть поставлена в виде текстового документа на телеграфном бланке или на экране дисплея, в виде соответствующих условных знаков на топографической карте или доведена до командира подразделения в речевой форме. В зависимости от способа представления сообщений в виде, удобном для восприятия, различают виды связи.

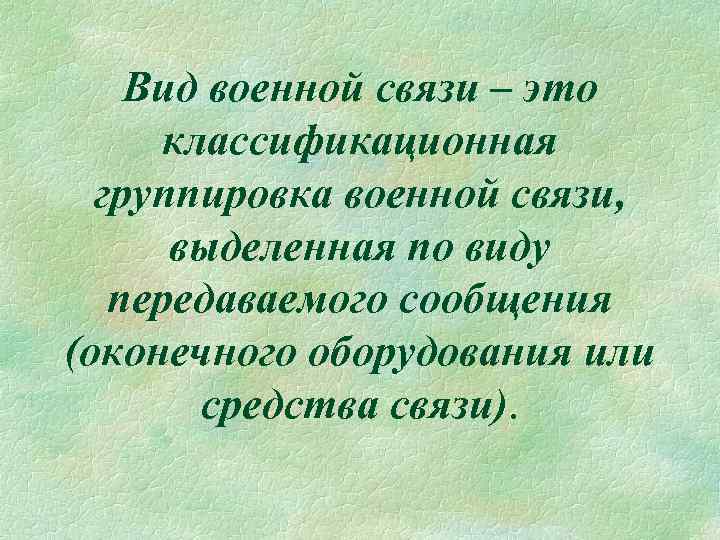

Вид военной связи – это классификационная группировка военной связи, выделенная по виду передаваемого сообщения (оконечного оборудования или средства связи).

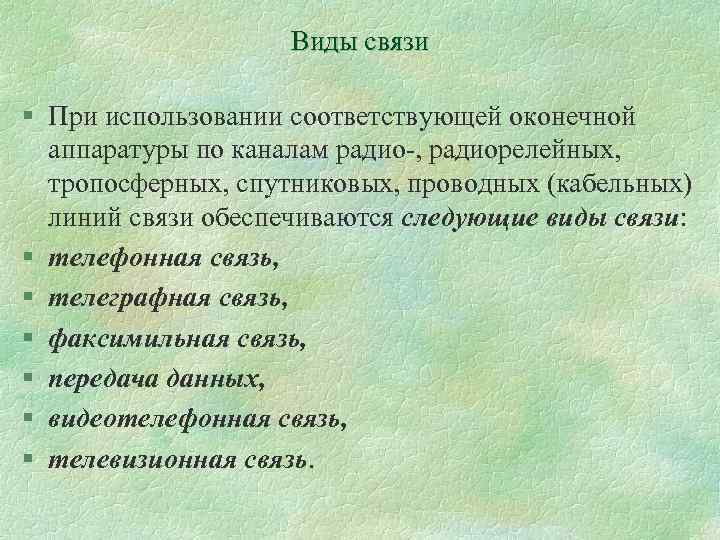

Виды связи § При использовании соответствующей оконечной аппаратуры по каналам радио , радиорелейных, тропосферных, спутниковых, проводных (кабельных) линий связи обеспечиваются следующие виды связи: § телефонная связь, § телеграфная связь, § факсимильная связь, § передача данных, § видеотелефонная связь, § телевизионная связь.

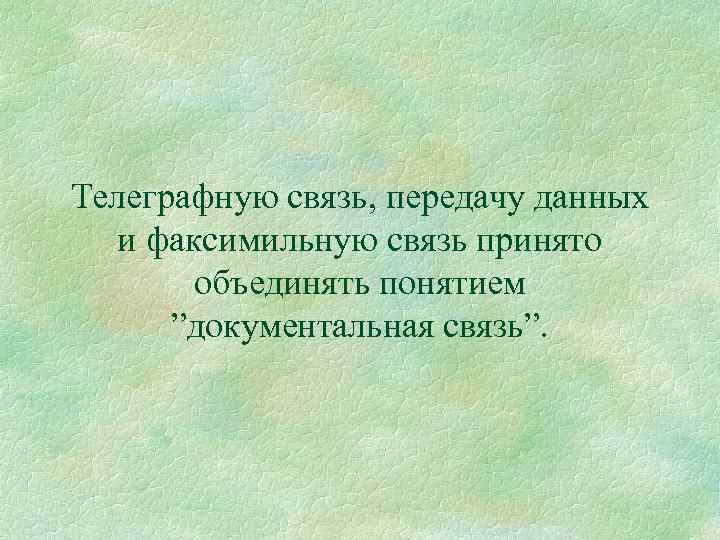

Телеграфную связь, передачу данных и факсимильную связь принято объединять понятием ”документальная связь”.
Телефонная связь – это вид электросвязи, обеспечивающий передачу (прием) речевой информации, переговоры должностным лицам органов управления. Телефонная связь создает условия, близкие к личному общению, поэтому является наиболее удобной в тактическом звене управления, но сохраняет свое значение и в других звеньях управления. С целью скрытия от противника содержания телефонных переговоров в каналах связи применяется аппаратура засекречивания или устройства технического маскирования речи. В зависимости от применяемой оконечной и специальной аппаратуры телефонная связь может быть открытой, маскированной, засекреченной временной или гарантированной стойкости.

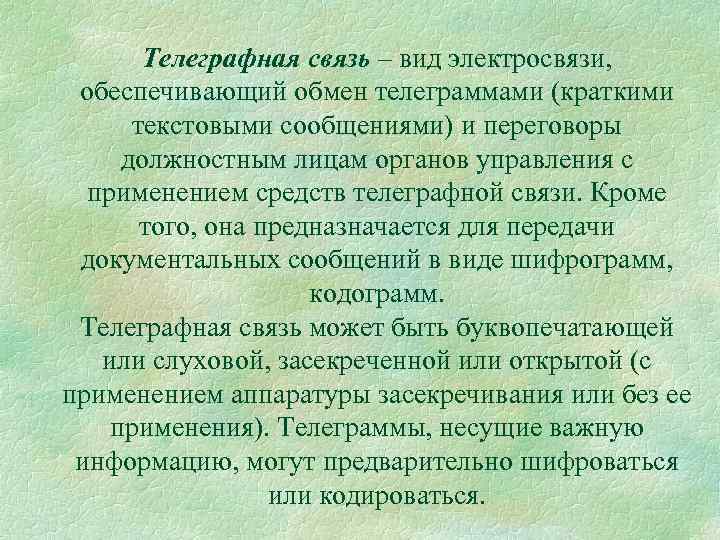

Телеграфная связь – вид электросвязи, обеспечивающий обмен телеграммами (краткими текстовыми сообщениями) и переговоры должностным лицам органов управления с применением средств телеграфной связи. Кроме того, она предназначается для передачи документальных сообщений в виде шифрограмм, кодограмм. Телеграфная связь может быть буквопечатающей или слуховой, засекреченной или открытой (с применением аппаратуры засекречивания или без ее применения). Телеграммы, несущие важную информацию, могут предварительно шифроваться или кодироваться.

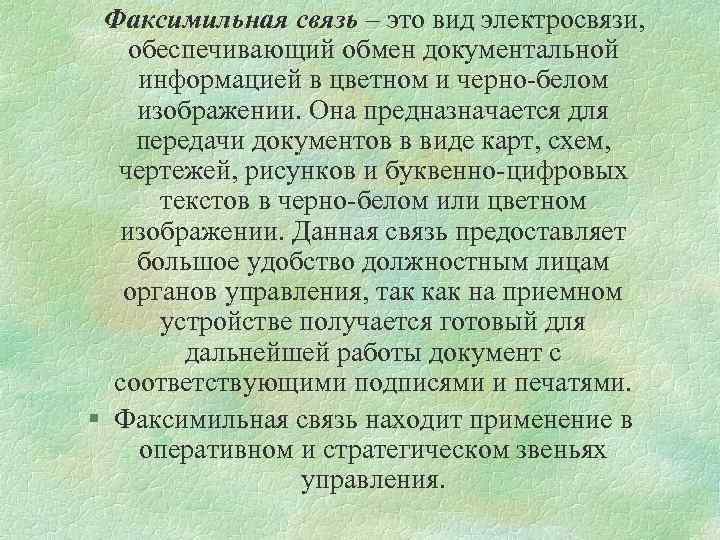

Факсимильная связь – это вид электросвязи, обеспечивающий обмен документальной информацией в цветном и черно белом изображении. Она предназначается для передачи документов в виде карт, схем, чертежей, рисунков и буквенно цифровых текстов в черно белом или цветном изображении. Данная связь предоставляет большое удобство должностным лицам органов управления, так как на приемном устройстве получается готовый для дальнейшей работы документ с соответствующими подписями и печатями. § Факсимильная связь находит применение в оперативном и стратегическом звеньях управления.
Передача данных – это вид электросвязи, обеспечивающий обмен формализованными и неформализованными сообщениями между электронно вычислительными комплексами, автоматизированными рабочими местами должностных лиц пунктов управления. Она предназначается для обмена информацией в автоматизированных системах управления войсками и оружием (АСУВО). Под данными будем понимать информацию, представленную в виде, пригодном для автоматической обработки.

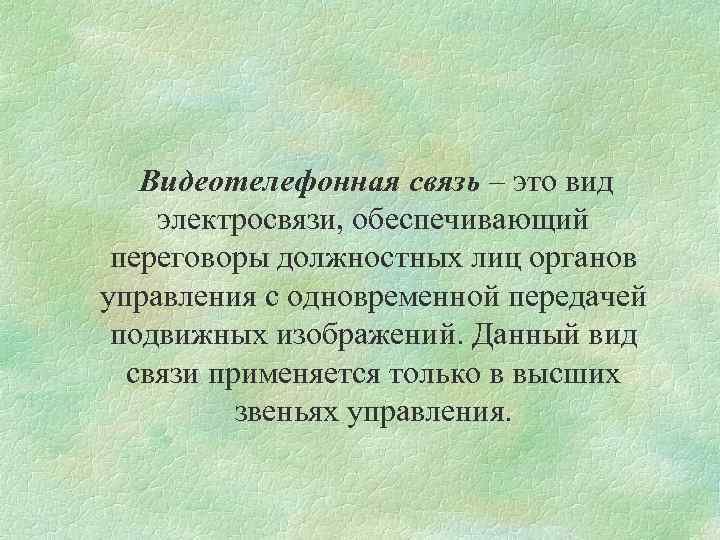

Видеотелефонная связь – это вид электросвязи, обеспечивающий переговоры должностных лиц органов управления с одновременной передачей подвижных изображений. Данный вид связи применяется только в высших звеньях управления.

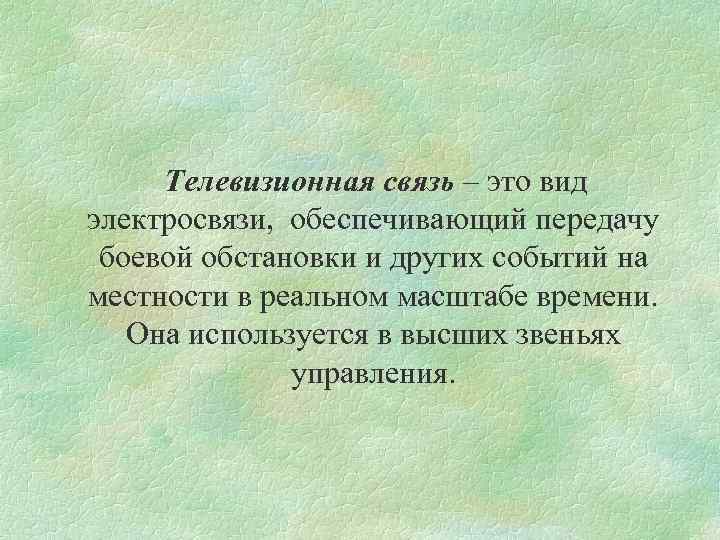

Телевизионная связь – это вид электросвязи, обеспечивающий передачу боевой обстановки и других событий на местности в реальном масштабе времени. Она используется в высших звеньях управления.

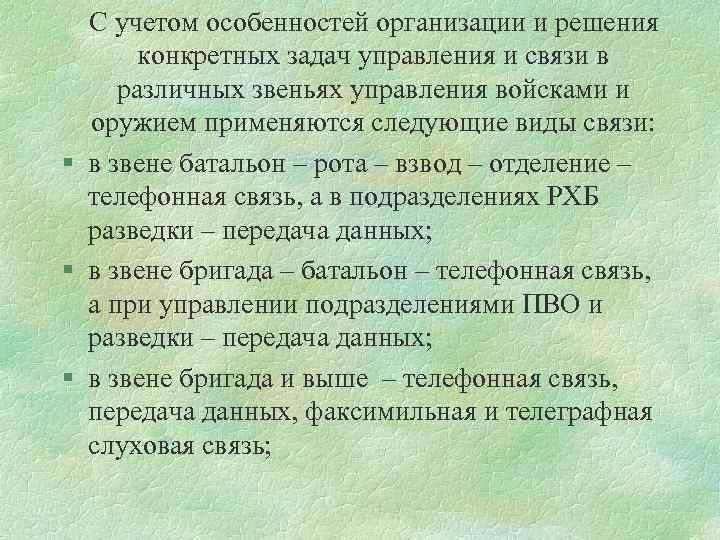

С учетом особенностей организации и решения конкретных задач управления и связи в различных звеньях управления войсками и оружием применяются следующие виды связи: § в звене батальон – рота – взвод – отделение – телефонная связь, а в подразделениях РХБ разведки – передача данных; § в звене бригада – батальон – телефонная связь, а при управлении подразделениями ПВО и разведки – передача данных; § в звене бригада и выше – телефонная связь, передача данных, факсимильная и телеграфная слуховая связь;

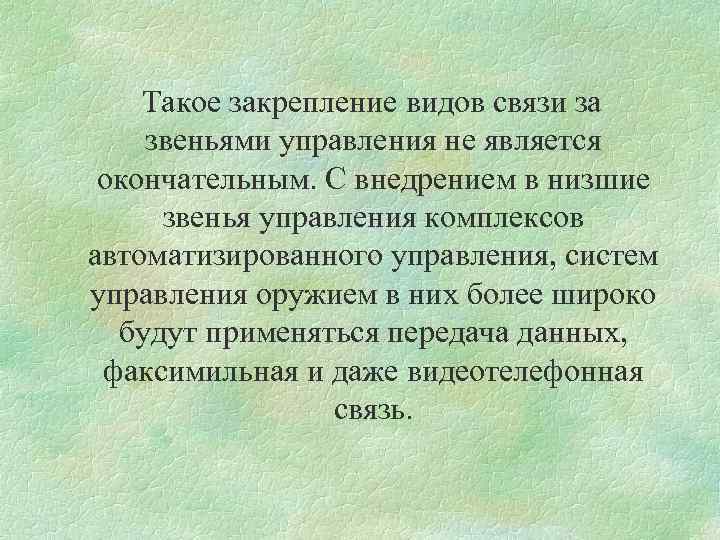

Такое закрепление видов связи за звеньями управления не является окончательным. С внедрением в низшие звенья управления комплексов автоматизированного управления, систем управления оружием в них более широко будут применяться передача данных, факсимильная и даже видеотелефонная связь.

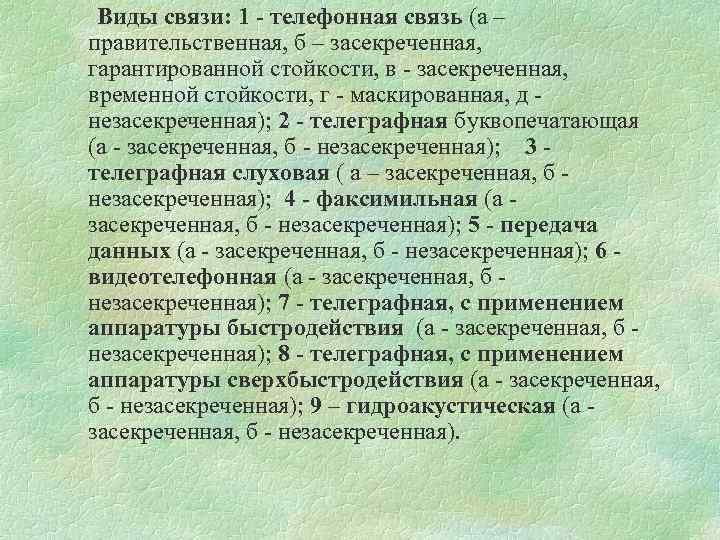

Виды связи: 1 - телефонная связь (а – правительственная, б – засекреченная, гарантированной стойкости, в засекреченная, временной стойкости, г маскированная, д незасекреченная); 2 - телеграфная буквопечатающая (а засекреченная, б незасекреченная); 3 телеграфная слуховая ( а – засекреченная, б незасекреченная); 4 - факсимильная (а засекреченная, б незасекреченная); 5 - передача данных (а засекреченная, б незасекреченная); 6 видеотелефонная (а засекреченная, б незасекреченная); 7 - телеграфная, с применением аппаратуры быстродействия (а засекреченная, б незасекреченная); 8 - телеграфная, с применением аппаратуры сверхбыстродействия (а засекреченная, б незасекреченная); 9 – гидроакустическая (а засекреченная, б незасекреченная).

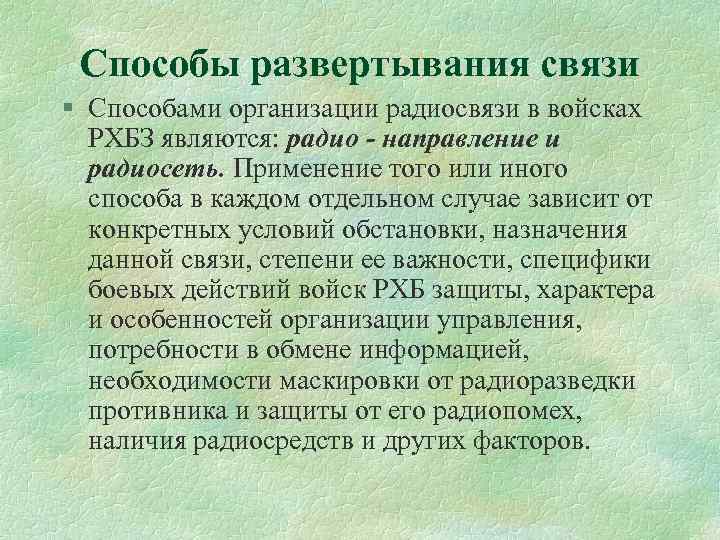

Способы развертывания связи § Способами организации радиосвязи в войсках РХБЗ являются: радио - направление и радиосеть. Применение того или иного способа в каждом отдельном случае зависит от конкретных условий обстановки, назначения данной связи, степени ее важности, специфики боевых действий войск РХБ защиты, характера и особенностей организации управления, потребности в обмене информацией, необходимости маскировки от радиоразведки противника и защиты от его радиопомех, наличия радиосредств и других факторов.
§ Радионаправление – способ организации радиосвязи между двумя пунктами управления (командирами, штабами).
§ Радиосеть – способ организации радиосвязи между тремя и более пунктами управления (командирами, штабами).

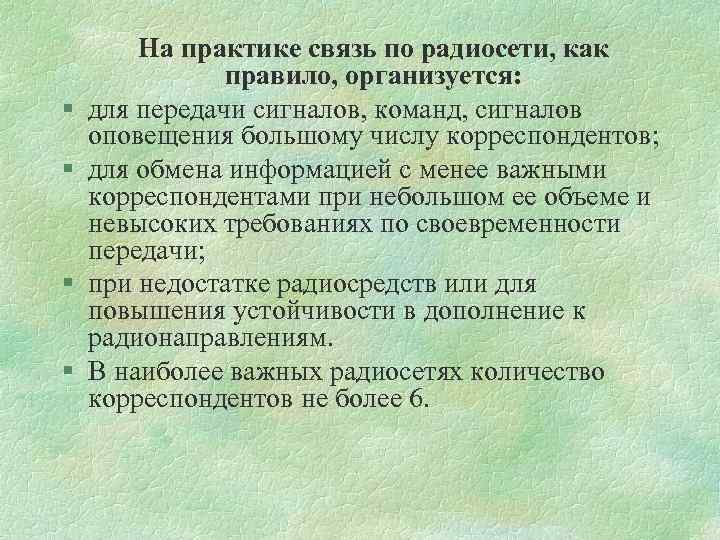

§ § На практике связь по радиосети, как правило, организуется: для передачи сигналов, команд, сигналов оповещения большому числу корреспондентов; для обмена информацией с менее важными корреспондентами при небольшом ее объеме и невысоких требованиях по своевременности передачи; при недостатке радиосредств или для повышения устойчивости в дополнение к радионаправлениям. В наиболее важных радиосетях количество корреспондентов не более 6.

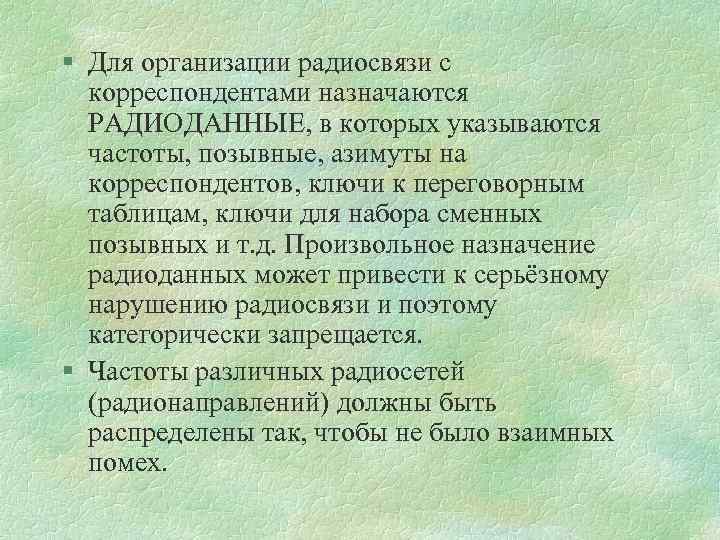

§ Для организации радиосвязи с корреспондентами назначаются РАДИОДАННЫЕ, в которых указываются частоты, позывные, азимуты на корреспондентов, ключи к переговорным таблицам, ключи для набора сменных позывных и т. д. Произвольное назначение радиоданных может привести к серьёзному нарушению радиосвязи и поэтому категорически запрещается. § Частоты различных радиосетей (радионаправлений) должны быть распределены так, чтобы не было взаимных помех.
§ Для работы радиостанций в радиосетях назначают одну или несколько частот. При выделении нескольких частот они делятся на основные (рабочие) и запасные. Как правило, на УКВ радиолиниях назначаются одна основная (рабочая) частота и одна запасная (существует также способ назначения частот по колонкам со сменой радиоданных каждые 2 7 дней). § Рабочая частота используется для организации радиосвязи и для циркулярной передачи информации всем корреспондентам сети.
§ Работа радиостанции на одной рабочей частоте проста, обеспечивает осуществление циркулярной передачи и требует минимального расхода частот, но не даёт возможности вести одновременный обмен более чем одной паре корреспондентов. § Запасная частота используется при наличии помех приёму на рабочей частоте.
Второй учебный вопрос: Назначение, общее устройство и тактико технические данные радиостанций Р 123 М, Р 107 М. Подготовка радиостанций к работе.
Радиостанции подвижных объектов § Радиостанция Р-123 М (рисунок 5. 17. ) § Назначение: Радиостанция Р 123 М предназначена для радиосвязи между подвижными объектами.
Радиостанция Р 123 М

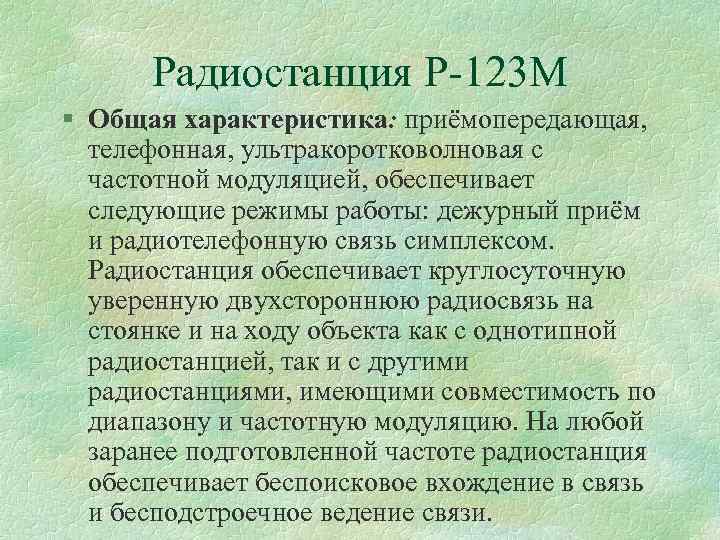

Радиостанция Р 123 М § Общая характеристика: приёмопередающая, телефонная, ультракоротковолновая с частотной модуляцией, обеспечивает следующие режимы работы: дежурный приём и радиотелефонную связь симплексом. Радиостанция обеспечивает круглосуточную уверенную двухстороннюю радиосвязь на стоянке и на ходу объекта как с однотипной радиостанцией, так и с другими радиостанциями, имеющими совместимость по диапазону и частотную модуляцию. На любой заранее подготовленной частоте радиостанция обеспечивает беспоисковое вхождение в связь и бесподстроечное ведение связи.

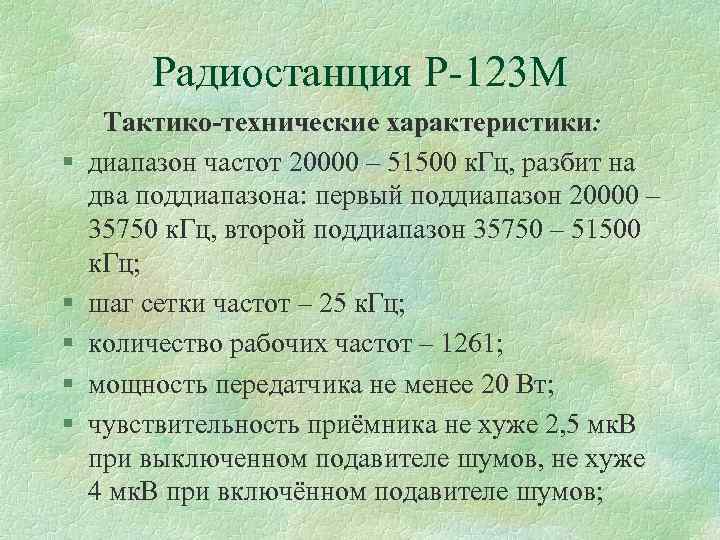

Радиостанция Р 123 М § § § Тактико-технические характеристики: диапазон частот 20000 – 51500 к. Гц, разбит на два поддиапазона: первый поддиапазон 20000 – 35750 к. Гц, второй поддиапазон 35750 – 51500 к. Гц; шаг сетки частот – 25 к. Гц; количество рабочих частот – 1261; мощность передатчика не менее 20 Вт; чувствительность приёмника не хуже 2, 5 мк. В при выключенном подавителе шумов, не хуже 4 мк. В при включённом подавителе шумов;
Радиостанция Р 123 М Тактико-технические характеристики: (продолжен) § антенны: четырёхметровая штыревая антенна, штыревые антенны меньшей высоты, аварийная антенна; § электропитание радиостанции осуществляется, в зависимости от комплектования блоком питания, от бортсети постоянного тока напряжением 26 В или 13 В; § дальность связи при работе на 4 х метровую антенну на среднепересечённой местности при скорости движения объектов до 40 км/час – не менее 20 км.
Радиостанция Р 123 М § радиостанция рассчитана на работу с ларинго телефонной гарнитурой, имеющей электромагнитные ларингофоны типа ЛЭМ 3 и низкоомные телефоны ТА 56; § радиостанция обеспечивает работу как через переговорное устройство Р 124, так и без него.

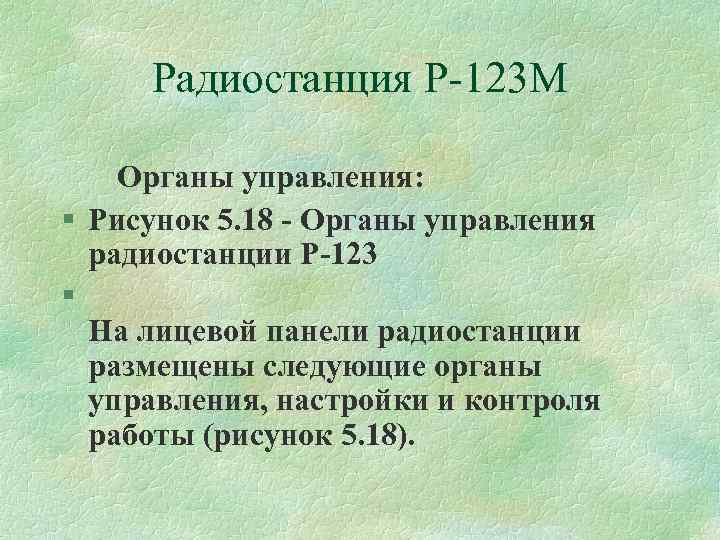

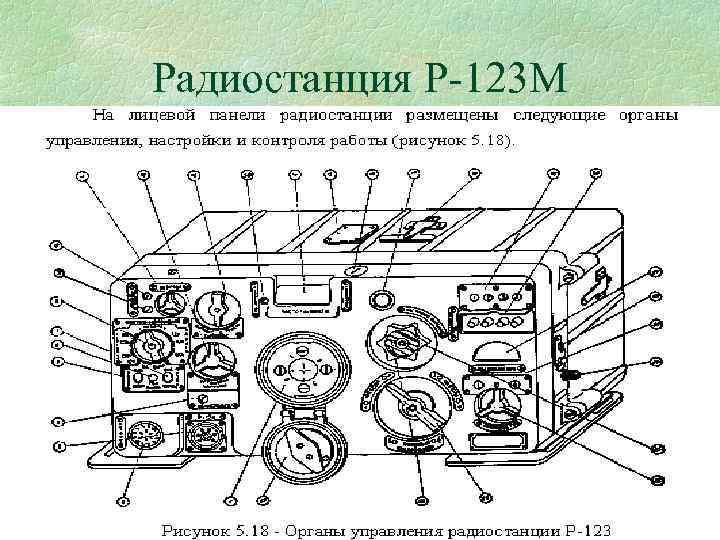

Радиостанция Р 123 М Органы управления: § Рисунок 5. 18 - Органы управления радиостанции Р-123 § На лицевой панели радиостанции размещены следующие органы управления, настройки и контроля работы (рисунок 5. 18).
Радиостанция Р 123 М

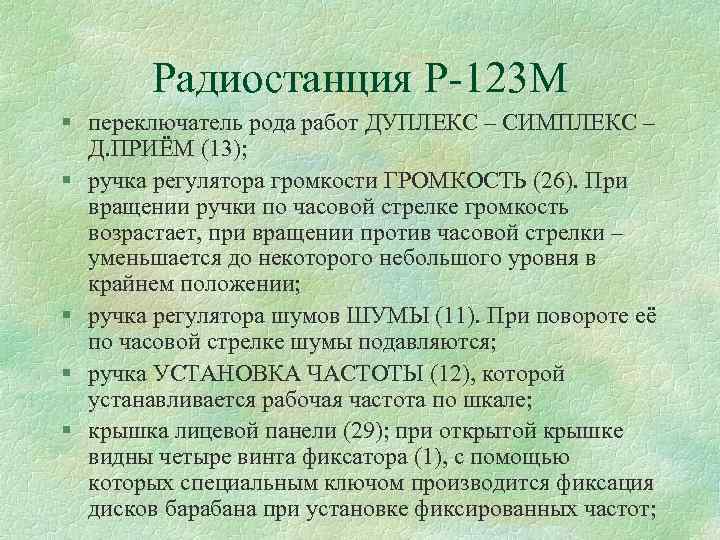

Радиостанция Р 123 М § переключатель рода работ ДУПЛЕКС – СИМПЛЕКС – Д. ПРИЁМ (13); § ручка регулятора громкости ГРОМКОСТЬ (26). При вращении ручки по часовой стрелке громкость возрастает, при вращении против часовой стрелки – уменьшается до некоторого небольшого уровня в крайнем положении; § ручка регулятора шумов ШУМЫ (11). При повороте её по часовой стрелке шумы подавляются; § ручка УСТАНОВКА ЧАСТОТЫ (12), которой устанавливается рабочая частота по шкале; § крышка лицевой панели (29); при открытой крышке видны четыре винта фиксатора (1), с помощью которых специальным ключом производится фиксация дисков барабана при установке фиксированных частот;
Радиостанция Р 123 М § ручка переключателя фиксированных частот ФИКСИР. ЧАСТОТЫ – ПЛАВНЫЙ ПОДДИАПАЗОН (27). Выбор фиксированной частоты производится установкой переключателя в одно из четырёх положений – « 1» , « 2» , « 3» , « 4» ; § окно шкалы (14); § ручка НАСТРОЙКА АНТЕННЫ (25) с фиксатором положения (28) элементов настройки для заданной частоты; § стрелочный прибор индикатор настройки антенной цепи и контроля питающих напряжений (21); § неоновый индикатор настройки антенной цепи (17); § переключатель КОНТРОЛЬ НАПРЯЖЕНИЙ – РАБОТА (8) контроля напряжений и индикации тока в антенне по стрелочному прибору. В положениях ПЕРЕДАЧА 600 В, 250 В, 1, 2 В контролируются напряжения передатчика. В положениях ПРИЁМ 1, 2 В, 6, 3 В, 150 В контролируются напряжения приёмника. В положениях РАБОТА 1 (РАБОТА 2) контролируется ток в антенной цепи. Положение РАБОТА 1 является основным. Положение РАБОТА 2 используется в тех случаях, когда в первом положении показания индикаторного прибора малы. Напряжение бортсети контролируется в положении Б. С. ;

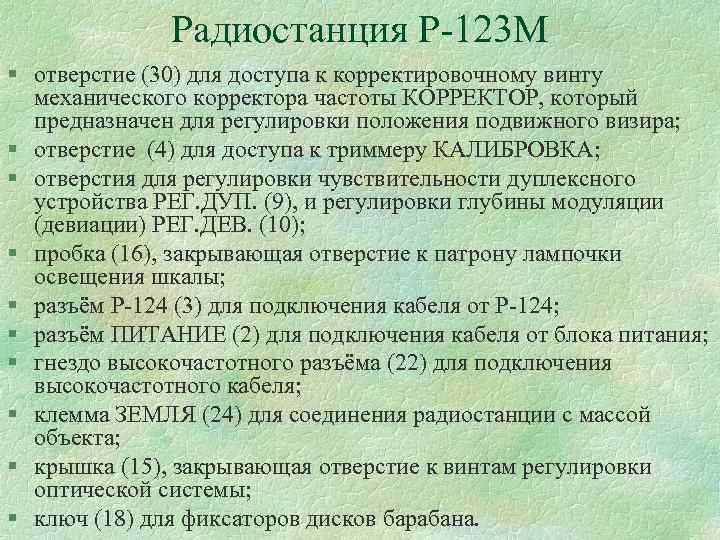

Радиостанция Р 123 М § отверстие (30) для доступа к корректировочному винту механического корректора частоты КОРРЕКТОР, который предназначен для регулировки положения подвижного визира; § отверстие (4) для доступа к триммеру КАЛИБРОВКА; § отверстия для регулировки чувствительности дуплексного устройства РЕГ. ДУП. (9), и регулировки глубины модуляции (девиации) РЕГ. ДЕВ. (10); § пробка (16), закрывающая отверстие к патрону лампочки освещения шкалы; § разъём Р 124 (3) для подключения кабеля от Р 124; § разъём ПИТАНИЕ (2) для подключения кабеля от блока питания; § гнездо высокочастотного разъёма (22) для подключения высокочастотного кабеля; § клемма ЗЕМЛЯ (24) для соединения радиостанции с массой объекта; § крышка (15), закрывающая отверстие к винтам регулировки оптической системы; § ключ (18) для фиксаторов дисков барабана.

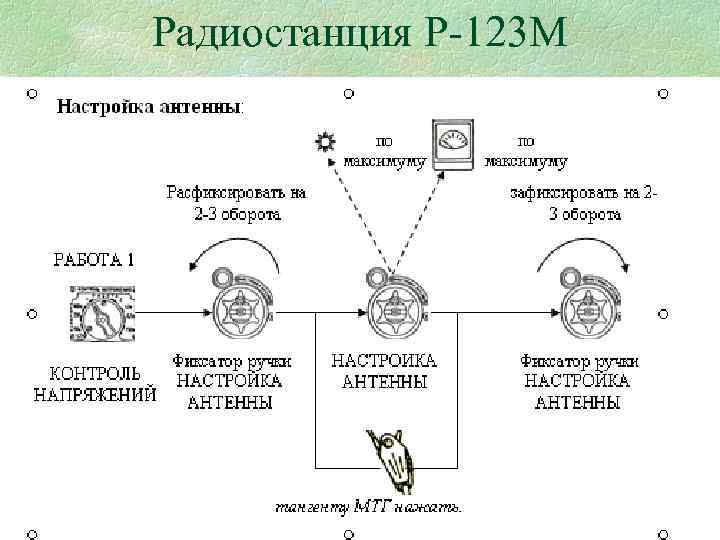

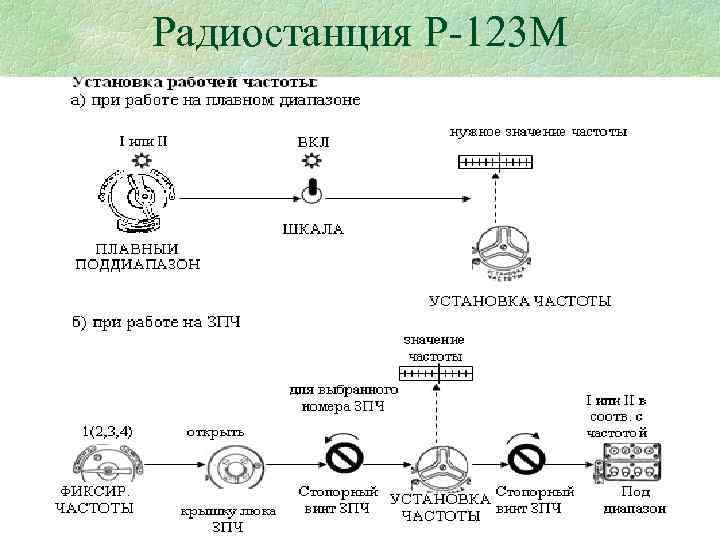

Радиостанция Р 123 М § § § § § Настройка радиостанции: До включения питания радиостанции и освещения шкалы органы управления поставить в следующее положение: переключатель КОНТРОЛЬ НАПРЯЖЕНИЙ – в положение РАБОТА 1; переключатель рода работ – в положение СИМПЛЕКС; ручка регулятора шумов ШУМЫ – против часовой стрелки до упора; ручка регулятора громкости ГРОМКОСТЬ – по часовой стрелке до упора; винты фиксаторов ЗПЧ – затянуты; ручка переключателя ФИКСИР. ЧАСТОТЫ – в положении выбранной ЗПЧ; ручка НАСТРОЙКА АНТЕННЫ – красная фиксирующая гайка затянута; тумблер переключателей поддиапазонов – в положении 1 при работе в диапазоне частот 20000– 35750 к. Гц, в положении 2 при работе в диапазоне частот 35750 51500 (на нужной ЗПЧ).

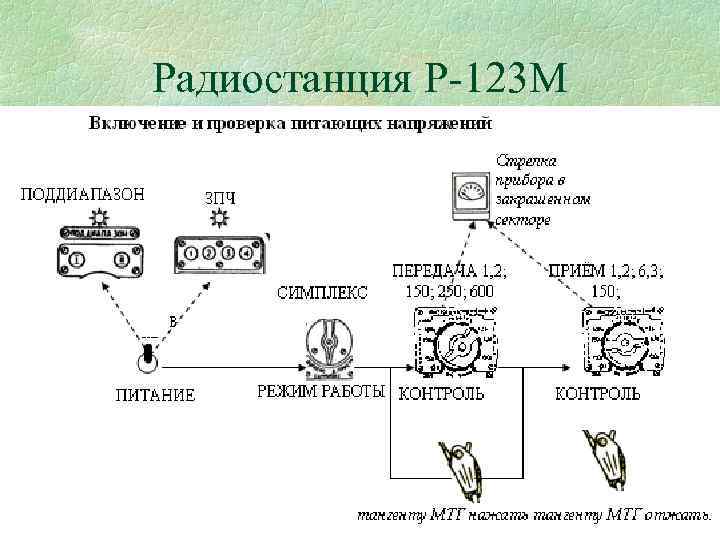

Радиостанция Р 123 М
Радиостанция Р 123 М
Радиостанция Р 123 М

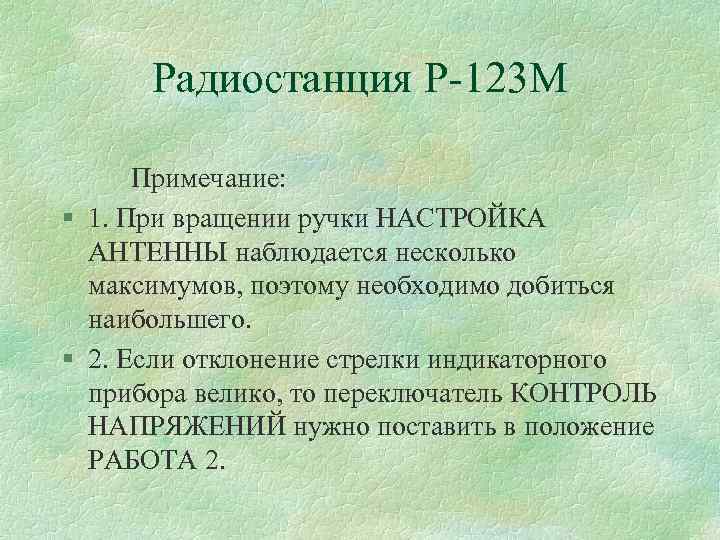

Радиостанция Р 123 М Примечание: § 1. При вращении ручки НАСТРОЙКА АНТЕННЫ наблюдается несколько максимумов, поэтому необходимо добиться наибольшего. § 2. Если отклонение стрелки индикаторного прибора велико, то переключатель КОНТРОЛЬ НАПРЯЖЕНИЙ нужно поставить в положение РАБОТА 2.

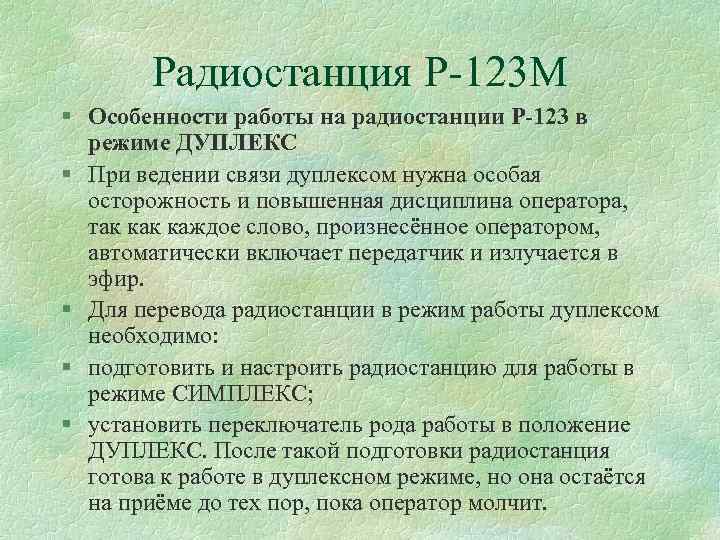

Радиостанция Р 123 М § Особенности работы на радиостанции Р-123 в режиме ДУПЛЕКС § При ведении связи дуплексом нужна особая осторожность и повышенная дисциплина оператора, так каждое слово, произнесённое оператором, автоматически включает передатчик и излучается в эфир. § Для перевода радиостанции в режим работы дуплексом необходимо: § подготовить и настроить радиостанцию для работы в режиме СИМПЛЕКС; § установить переключатель рода работы в положение ДУПЛЕКС. После такой подготовки радиостанция готова к работе в дуплексном режиме, но она остаётся на приёме до тех пор, пока оператор молчит.
Радиостанция Р 123 М § Для перехода на передачу оператору необходимо начать говорить громким голосом, ясно произнося слова. Речь должна быть плавной, без пауз, так как при паузах между словами, превышающих 0, 5 секунды, передатчик автоматически может выключиться и радиостанция перейдёт на приём. § Связь дуплексом должна производиться тогда, когда руки оператора заняты, а связь необходима. В таких случаях управление радиостанцией с помощью голоса повышает оперативность ведения связи. § По окончании речи оператора (или корреспондента) их передатчик выключается не мгновенно, а спустя примерно полсекунды, необходимые для срабатывания автоматической системы дуплекса. Поэтому отвечать корреспонденту следует не сразу, а после паузы, продолжительностью, примерно, 1 секунду.
Радиостанция Р 123 М § Если во время передачи некоторые слова или фразы были произнесены тихо или очень медленно (или оператор допустил продолжительную паузу), передатчик автоматически выключается и радиостанция переходит на приём. Это выключение сопровождается характерным щелчком, слышимым в телефонах, и отсутствием самопрослушивания. В таком случае следует повторить громким, чётким голосом окончание фразы и, при необходимости, продолжать ведение связи.

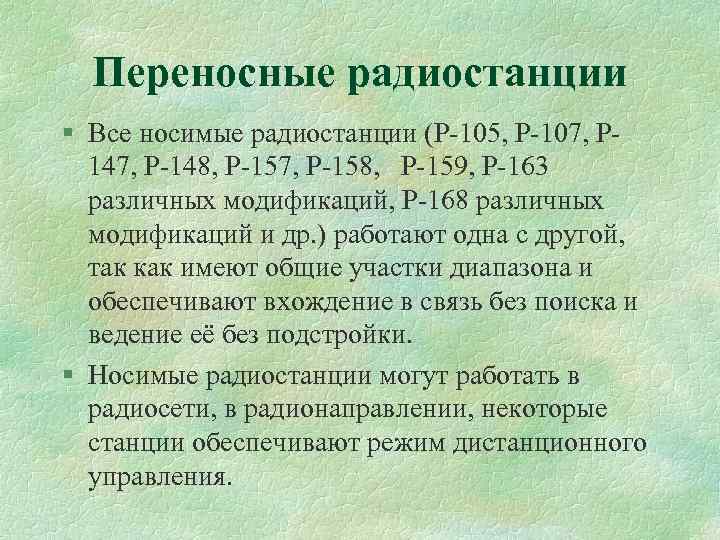

Переносные радиостанции § Все носимые радиостанции (Р 105, Р 107, Р 148, Р 157, Р 158, Р 159, Р 163 различных модификаций, Р 168 различных модификаций и др. ) работают одна с другой, так как имеют общие участки диапазона и обеспечивают вхождение в связь без поиска и ведение её без подстройки. § Носимые радиостанции могут работать в радиосети, в радионаправлении, некоторые станции обеспечивают режим дистанционного управления.
Радиостанция Р 107 М

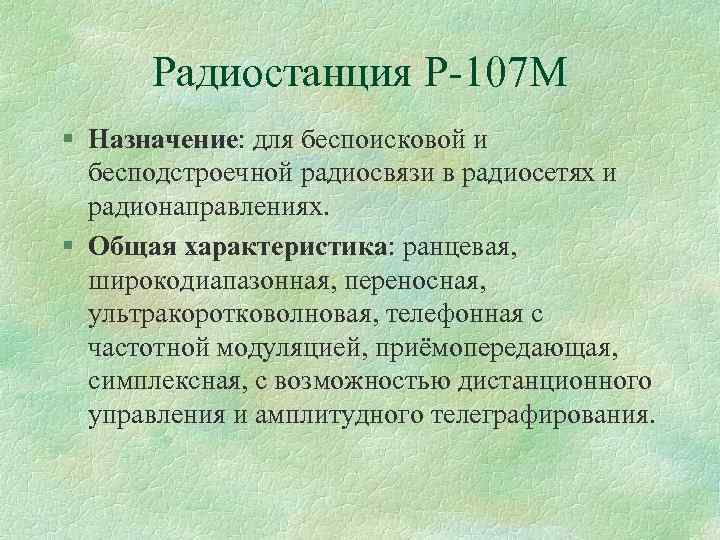

Радиостанция Р 107 М § Назначение: для беспоисковой и бесподстроечной радиосвязи в радиосетях и радионаправлениях. § Общая характеристика: ранцевая, широкодиапазонная, переносная, ультракоротковолновая, телефонная с частотной модуляцией, приёмопередающая, симплексная, с возможностью дистанционного управления и амплитудного телеграфирования.

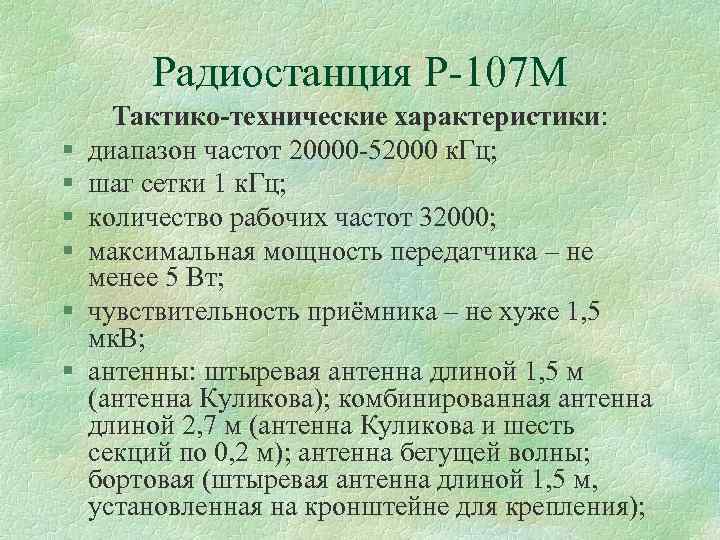

Радиостанция Р 107 М § § § Тактико-технические характеристики: диапазон частот 20000 52000 к. Гц; шаг сетки 1 к. Гц; количество рабочих частот 32000; максимальная мощность передатчика – не менее 5 Вт; чувствительность приёмника – не хуже 1, 5 мк. В; антенны: штыревая антенна длиной 1, 5 м (антенна Куликова); комбинированная антенна длиной 2, 7 м (антенна Куликова и шесть секций по 0, 2 м); антенна бегущей волны; бортовая (штыревая антенна длиной 1, 5 м, установленная на кронштейне для крепления);

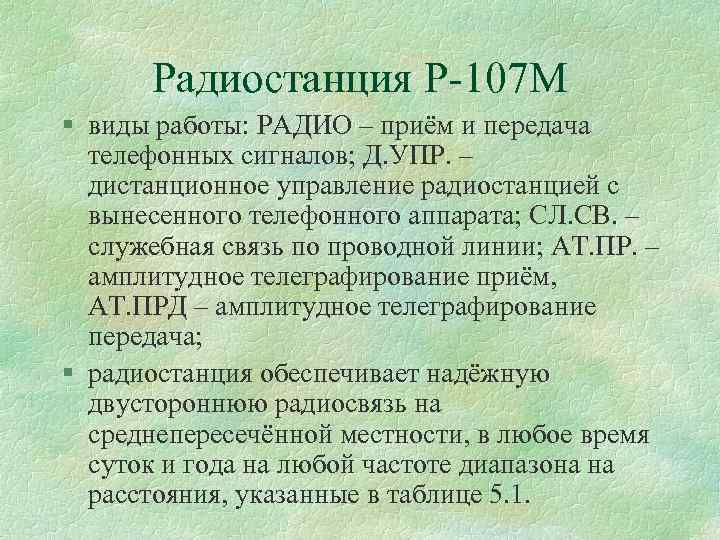

Радиостанция Р 107 М § виды работы: РАДИО – приём и передача телефонных сигналов; Д. УПР. – дистанционное управление радиостанцией с вынесенного телефонного аппарата; СЛ. СВ. – служебная связь по проводной линии; АТ. ПР. – амплитудное телеграфирование приём, АТ. ПРД – амплитудное телеграфирование передача; § радиостанция обеспечивает надёжную двустороннюю радиосвязь на среднепересечённой местности, в любое время суток и года на любой частоте диапазона на расстояния, указанные в таблице 5. 1.

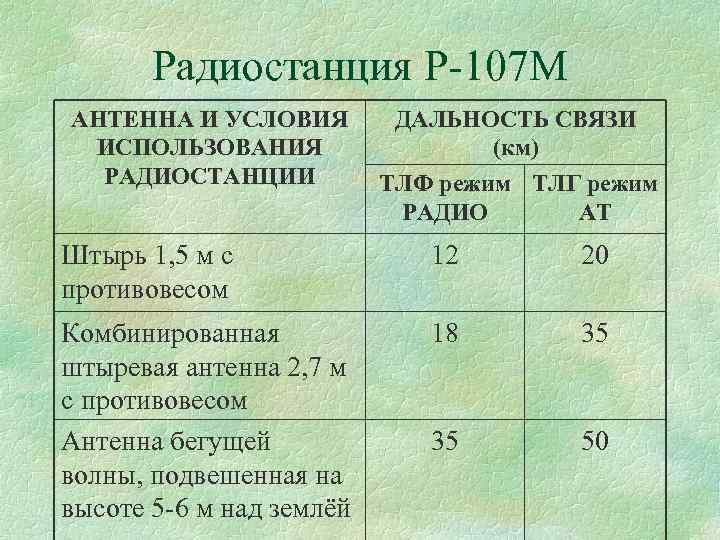

Радиостанция Р 107 М АНТЕННА И УСЛОВИЯ ИСПОЛЬЗОВАНИЯ РАДИОСТАНЦИИ ДАЛЬНОСТЬ СВЯЗИ (км) ТЛФ режим ТЛГ режим РАДИО АТ Штырь 1, 5 м с противовесом 12 20 Комбинированная штыревая антенна 2, 7 м с противовесом Антенна бегущей волны, подвешенная на высоте 5 6 м над землёй 18 35 35 50

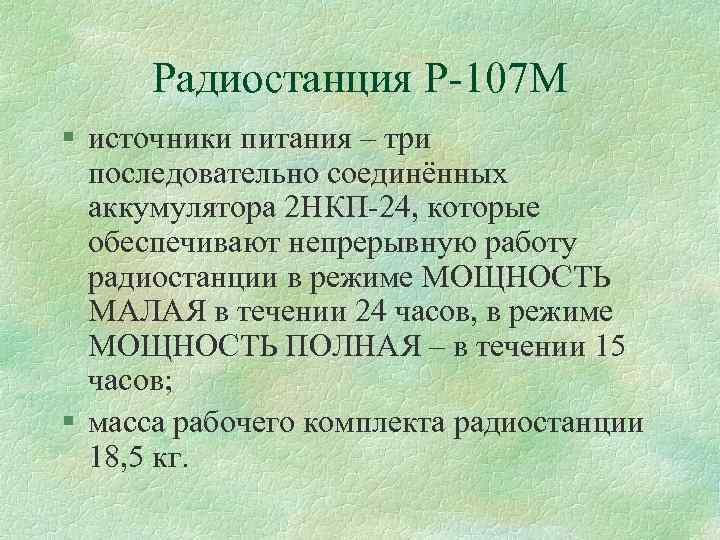

Радиостанция Р 107 М § источники питания – три последовательно соединённых аккумулятора 2 НКП 24, которые обеспечивают непрерывную работу радиостанции в режиме МОЩНОСТЬ МАЛАЯ в течении 24 часов, в режиме МОЩНОСТЬ ПОЛНАЯ – в течении 15 часов; § масса рабочего комплекта радиостанции 18, 5 кг.

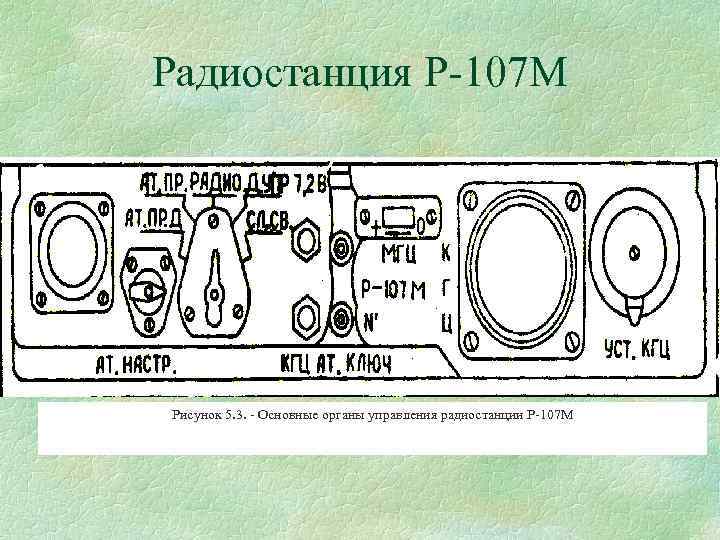

Радиостанция Р 107 М Рисунок 5. 3. Основные органы управления радиостанции Р 107 М

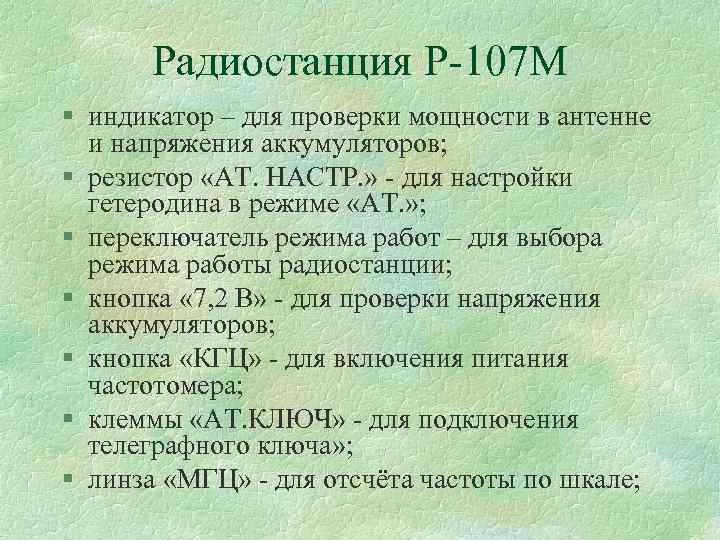

Радиостанция Р 107 М § индикатор – для проверки мощности в антенне и напряжения аккумуляторов; § резистор «АТ. НАСТР. » для настройки гетеродина в режиме «АТ. » ; § переключатель режима работ – для выбора режима работы радиостанции; § кнопка « 7, 2 В» для проверки напряжения аккумуляторов; § кнопка «КГЦ» для включения питания частотомера; § клеммы «АТ. КЛЮЧ» для подключения телеграфного ключа» ; § линза «МГЦ» для отсчёта частоты по шкале;

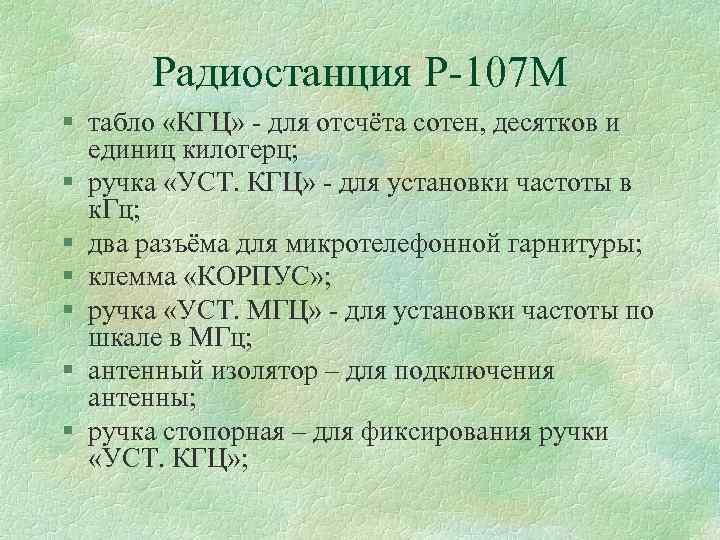

Радиостанция Р 107 М § табло «КГЦ» для отсчёта сотен, десятков и единиц килогерц; § ручка «УСТ. КГЦ» для установки частоты в к. Гц; § два разъёма для микротелефонной гарнитуры; § клемма «КОРПУС» ; § ручка «УСТ. МГЦ» для установки частоты по шкале в МГц; § антенный изолятор – для подключения антенны; § ручка стопорная – для фиксирования ручки «УСТ. КГЦ» ;

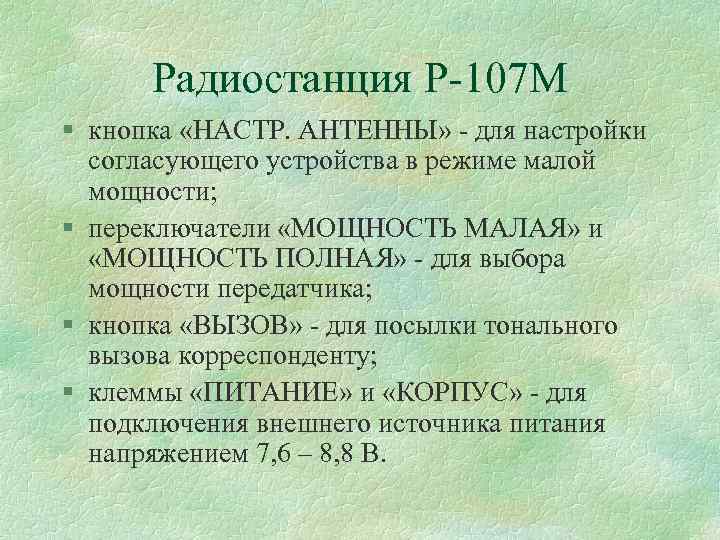

Радиостанция Р 107 М § кнопка «НАСТР. АНТЕННЫ» для настройки согласующего устройства в режиме малой мощности; § переключатели «МОЩНОСТЬ МАЛАЯ» и «МОЩНОСТЬ ПОЛНАЯ» для выбора мощности передатчика; § кнопка «ВЫЗОВ» для посылки тонального вызова корреспонденту; § клеммы «ПИТАНИЕ» и «КОРПУС» для подключения внешнего источника питания напряжением 7, 6 – 8, 8 В.

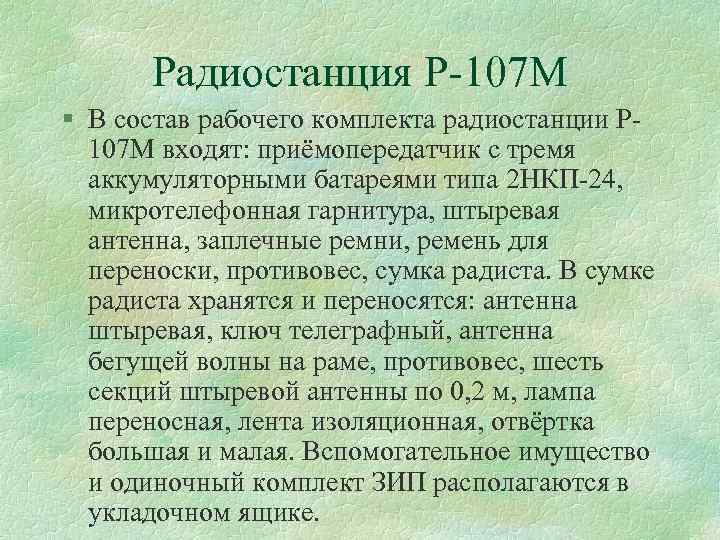

Радиостанция Р 107 М § В состав рабочего комплекта радиостанции Р 107 М входят: приёмопередатчик с тремя аккумуляторными батареями типа 2 НКП 24, микротелефонная гарнитура, штыревая антенна, заплечные ремни, ремень для переноски, противовес, сумка радиста. В сумке радиста хранятся и переносятся: антенна штыревая, ключ телеграфный, антенна бегущей волны на раме, противовес, шесть секций штыревой антенны по 0, 2 м, лампа переносная, лента изоляционная, отвёртка большая и малая. Вспомогательное имущество и одиночный комплект ЗИП располагаются в укладочном ящике.
Радиостанция Р 107 М § Подготовка радиостанции к работе и настройка: § Подготовка к работе: § убедиться в том, что переключатель МОЩНОСТЬ установлен в положение ОТКЛ; § переключатель рода работы – в положение РАДИО; § открыть крышку аккумуляторного отсека и установить АКБ; § собрать антенну и вставить в гнездо антенны; § подключить МТГ; § переключатель МОЩНОСТЬ установить в положение МАЛАЯ; § нажать на кнопку 7, 2 В и по индикаторному прибору проверить напряжение АКБ. Стрелка прибора должна находиться в пределах закрашенного сектора;

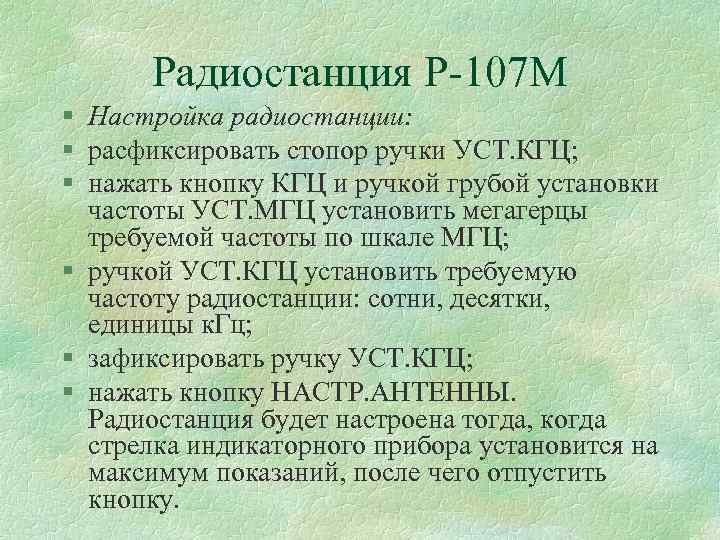

Радиостанция Р 107 М § Настройка радиостанции: § расфиксировать стопор ручки УСТ. КГЦ; § нажать кнопку КГЦ и ручкой грубой установки частоты УСТ. МГЦ установить мегагерцы требуемой частоты по шкале МГЦ; § ручкой УСТ. КГЦ установить требуемую частоту радиостанции: сотни, десятки, единицы к. Гц; § зафиксировать ручку УСТ. КГЦ; § нажать кнопку НАСТР. АНТЕННЫ. Радиостанция будет настроена тогда, когда стрелка индикаторного прибора установится на максимум показаний, после чего отпустить кнопку.

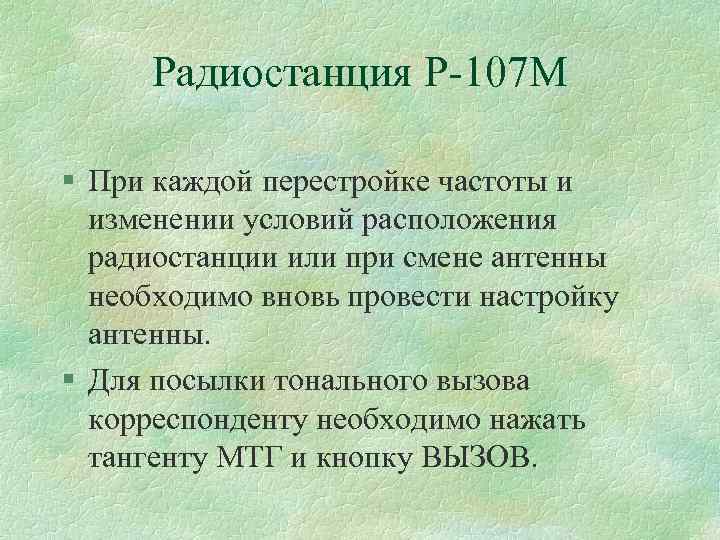

Радиостанция Р 107 М § При каждой перестройке частоты и изменении условий расположения радиостанции или при смене антенны необходимо вновь провести настройку антенны. § Для посылки тонального вызова корреспонденту необходимо нажать тангенту МТГ и кнопку ВЫЗОВ.

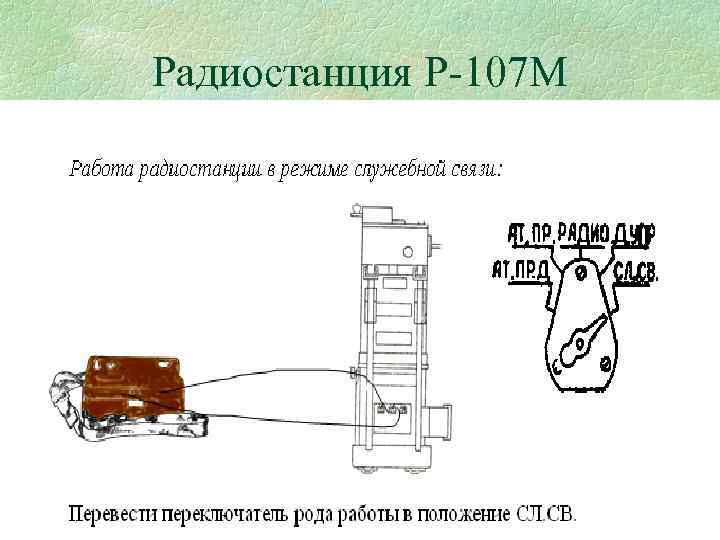

Радиостанция Р 107 М
Радиостанция Р 107 М
Третий учебный вопрос: Правила ведения радиообмена с использованием переговорных таблиц
Правила ведения переговоров на средствах связи § Для ведения устойчивой и скрытной радиосвязи на радиостанциях должны быть радиоданные, включающие частоты и позывные. Радиоданные записываются на пластинку, укрепленную на передней панели. В каждой радиосети станция старшего командира является главной. Радист главной радиостанции обязан следить за соблюдением в сети установленного режима и порядка работы, дисциплины связи. Требования радиста главной станции выполняются беспрекословно. Правила установления и ведения переговоров на средствах радиосвязи регламентированы действующим "Наставлением по радиосвязи в Вооруженных Силах".
Правила ведения переговоров на средствах связи § По радио запрещается открыто передавать сведения, содержащую военную тайну, а также воинские звания, фамилии должностных лиц, номера войсковых частей и пунктов их размещения, время очередных сеансов радиосвязи. § Установление телефонной радиосвязи заключается в опознавании радиостанций и подготовке между ними телефонного радиоканала с качеством, обеспечивающим передачу (прием) информации с требуемой достоверностью. Установление телефонной радиосвязи и передача радиограмм производится с применением радиотелефонных позывных.
Правила ведения переговоров на средствах связи § Связь устанавливает радист главной станции. Связь считается установленной, если получен ответ на вызов. § Пример. Вызов: «Дон 02, я – Ока 01, прием» . Ответ: «Я – Дон 02, прием» . § Передача радиограмм ведется со скоростью, соразмерной с возможностью записи на принимающей радиостанции. Особое внимание при этом уделяется четкой, ясной и неторопливой передаче букв, слов, цифр, выделению окончаний соседних слов (групп). Труднопроизносимые слова и служебные знаки передаются раздельно по буквам. Каждая буква передается словом, принятым для обозначения букв алфавита. Например, слово «рубеж» передается так: Роман, Ульяна, Борис, Елена, Женя. § Для настройки радиостанции передаются цифры от единица до десяти. Например, один, два, три, …, десять, один, два, … и т. д. Передача в обратной последовательности запрещается.
Правила ведения переговоров на средствах связи § Передача радиограммы осуществляется в такой последовательности (вариант): § Предложение: «Дон 02, я – Ока 01, примите радиограмму, прием» . § Согласие: «Ока 01, я – Дон 02, готов, прием» . § Передача радиограммы: «Я – Ока 01, сто пятнадцать, десять, девяносто, десять, пятнадцать, сто пятнадцать, раздел, восемьсот девяносто один, закодированный адрес, раздел прием» . § Передача квитанции: «Ока 01, я – Дон 02, принял сто пятнадцать, прием» .
Правила ведения переговоров на средствах связи § Сигналы передаются без предварительного вызова корреспондента и получения согласия на прием в следующем порядке: § циркулярный позывной (при передаче сигнала всем корреспондентам сети), линейным или индивидуальный позывной (при передаче сигнала одному корреспонденту) – два раза; § слово «я» и позывной своей радиостанции – один раз; § сигнал – два раза; § слово «я» и позывной своей радиостанции – один раз; § конец передачи – слово «прием» один раз; § подтверждение в прием путем подтверждения сигнала – один раз.

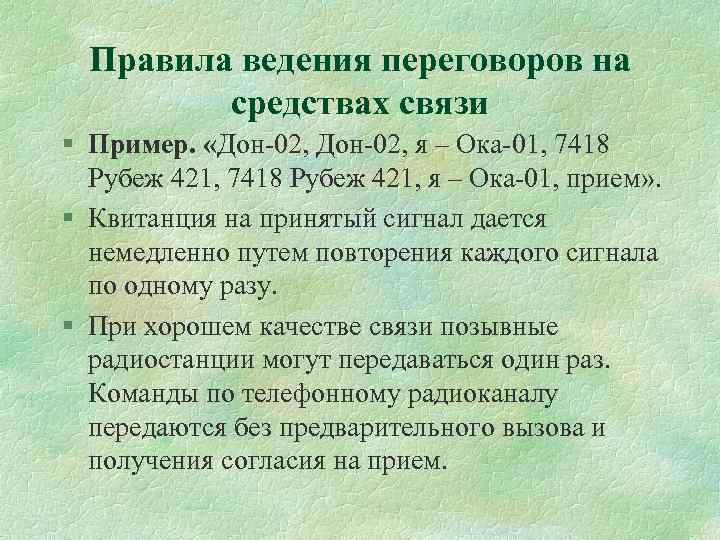

Правила ведения переговоров на средствах связи § Пример. «Дон 02, я – Ока 01, 7418 Рубеж 421, я – Ока 01, прием» . § Квитанция на принятый сигнал дается немедленно путем повторения каждого сигнала по одному разу. § При хорошем качестве связи позывные радиостанции могут передаваться один раз. Команды по телефонному радиоканалу передаются без предварительного вызова и получения согласия на прием.

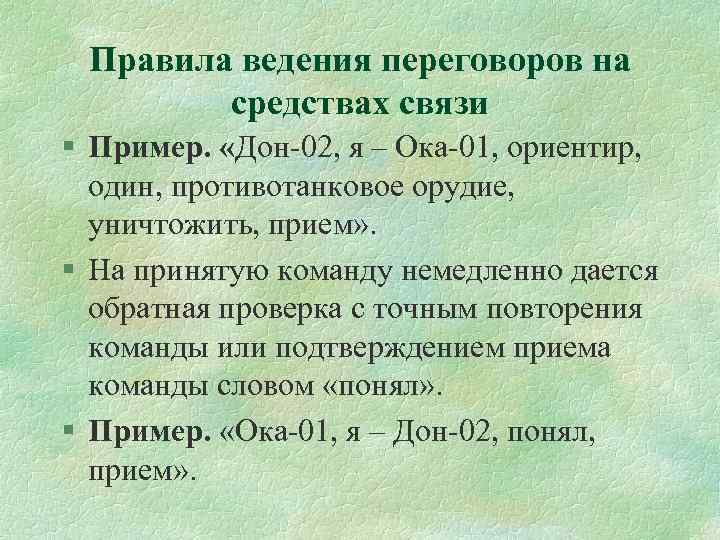

Правила ведения переговоров на средствах связи § Пример. «Дон 02, я – Ока 01, ориентир, один, противотанковое орудие, уничтожить, прием» . § На принятую команду немедленно дается обратная проверка с точным повторения команды или подтверждением приема команды словом «понял» . § Пример. «Ока 01, я – Дон 02, понял, прием» .
Четвёртый учебный вопрос: Организация проводной связи. Порядок ведения переговоров по проводной связи.

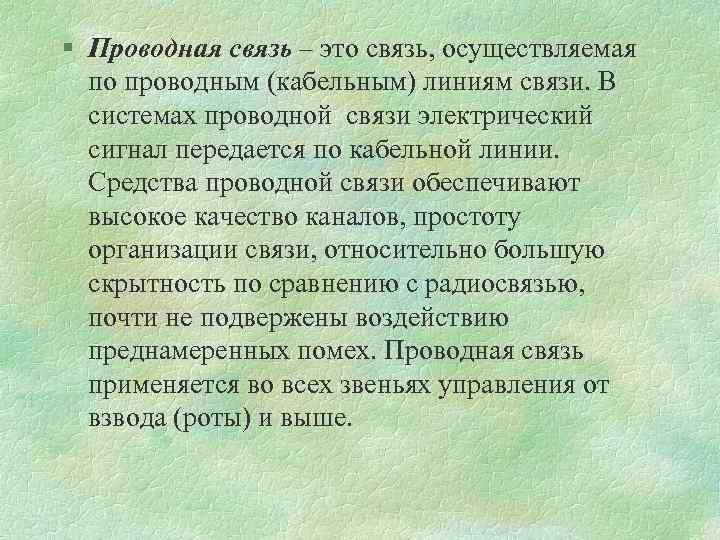

§ Проводная связь – это связь, осуществляемая по проводным (кабельным) линиям связи. В системах проводной связи электрический сигнал передается по кабельной линии. Средства проводной связи обеспечивают высокое качество каналов, простоту организации связи, относительно большую скрытность по сравнению с радиосвязью, почти не подвержены воздействию преднамеренных помех. Проводная связь применяется во всех звеньях управления от взвода (роты) и выше.
Организация проводной связи § Для обеспечения проводной связи в подразделениях РХБ защиты применяются стационарная аппаратура и линейные средства связи: полевые телефонные коммутаторы малой ёмкости П 193 М, П 193 М 2, полевой телефонный коммутатор средней ёмкости П 194 М, телефонные аппараты ТАИ 43, ТА 57, ТА 88, полевой кабель П 274 М, П 275 М, П 296, телефонно кабельная катушка ТК 2, комплект инструмента К 40, К 41.

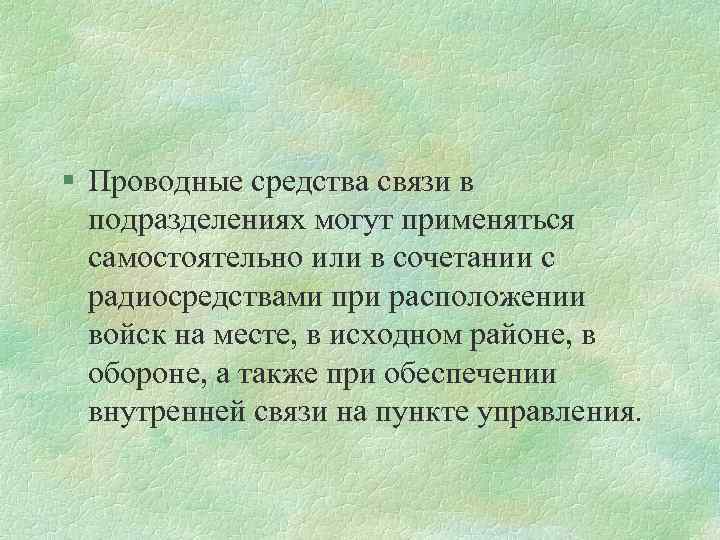

§ Проводные средства связи в подразделениях могут применяться самостоятельно или в сочетании с радиосредствами при расположении войск на месте, в исходном районе, в обороне, а также при обеспечении внутренней связи на пункте управления.

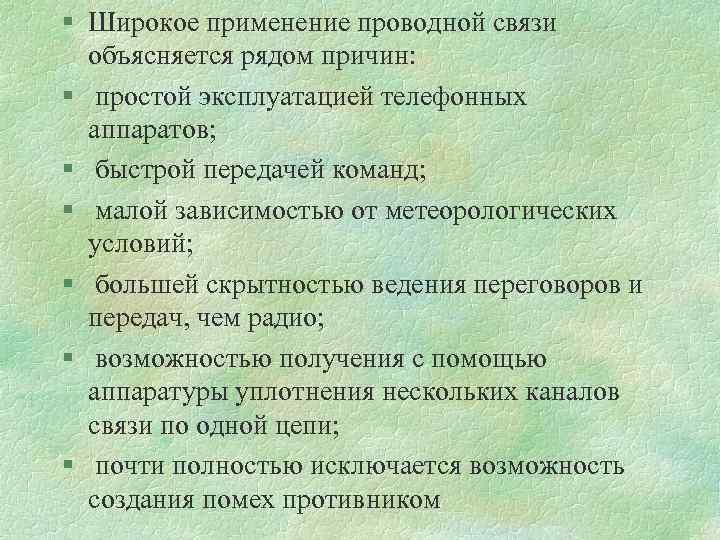

§ Широкое применение проводной связи объясняется рядом причин: § простой эксплуатацией телефонных аппаратов; § быстрой передачей команд; § малой зависимостью от метеорологических условий; § большей скрытностью ведения переговоров и передач, чем радио; § возможностью получения с помощью аппаратуры уплотнения нескольких каналов связи по одной цепи; § почти полностью исключается возможность создания помех противником

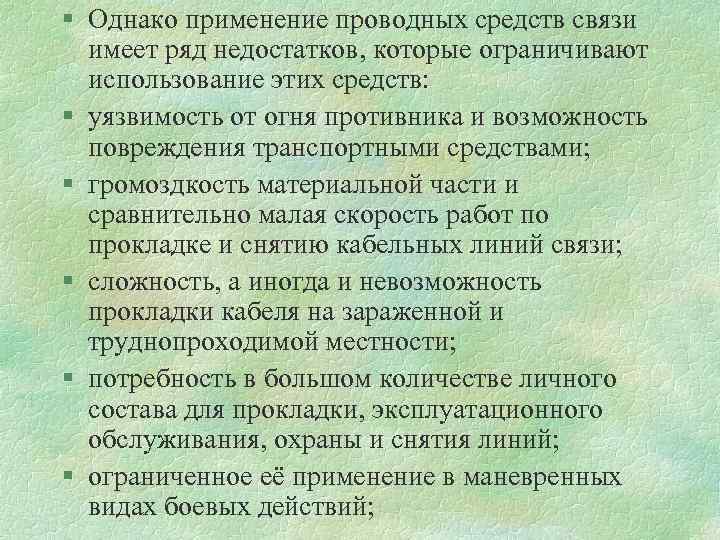

§ Однако применение проводных средств связи имеет ряд недостатков, которые ограничивают использование этих средств: § уязвимость от огня противника и возможность повреждения транспортными средствами; § громоздкость материальной части и сравнительно малая скорость работ по прокладке и снятию кабельных линий связи; § сложность, а иногда и невозможность прокладки кабеля на зараженной и труднопроходимой местности; § потребность в большом количестве личного состава для прокладки, эксплуатационного обслуживания, охраны и снятия линий; § ограниченное её применение в маневренных видах боевых действий;

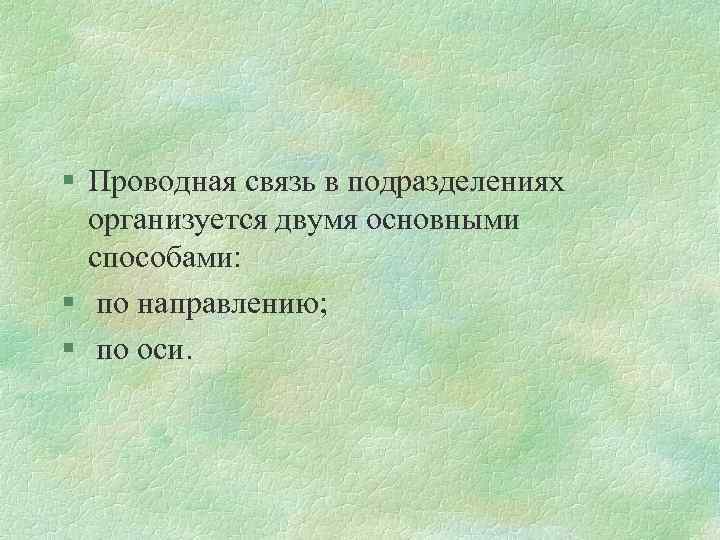

§ Проводная связь в подразделениях организуется двумя основными способами: § по направлению; § по оси.

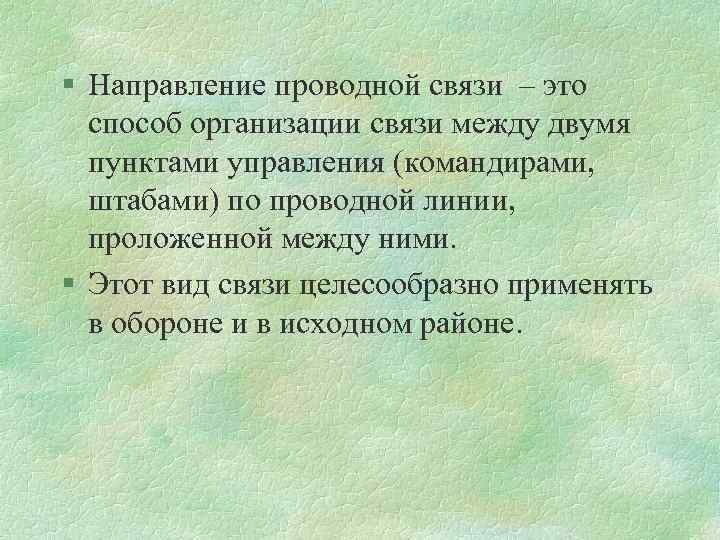

§ Направление проводной связи – это способ организации связи между двумя пунктами управления (командирами, штабами) по проводной линии, проложенной между ними. § Этот вид связи целесообразно применять в обороне и в исходном районе.

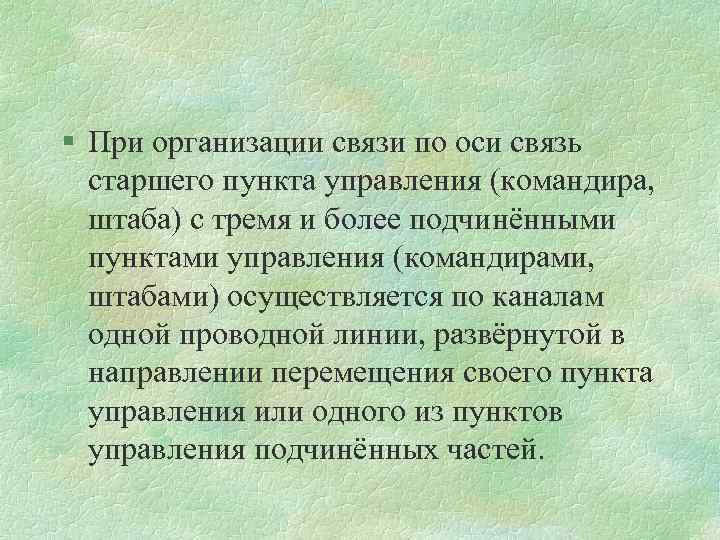

§ При организации связи по оси связь старшего пункта управления (командира, штаба) с тремя и более подчинёнными пунктами управления (командирами, штабами) осуществляется по каналам одной проводной линии, развёрнутой в направлении перемещения своего пункта управления или одного из пунктов управления подчинённых частей.

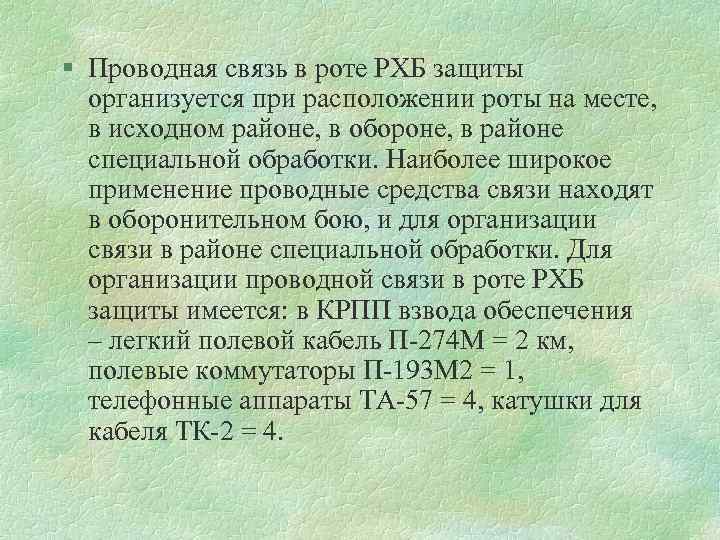

§ Проводная связь в роте РХБ защиты организуется при расположении роты на месте, в исходном районе, в обороне, в районе специальной обработки. Наиболее широкое применение проводные средства связи находят в оборонительном бою, и для организации связи в районе специальной обработки. Для организации проводной связи в роте РХБ защиты имеется: в КРПП взвода обеспечения – легкий полевой кабель П 274 М = 2 км, полевые коммутаторы П 193 М 2 = 1, телефонные аппараты ТА 57 = 4, катушки для кабеля ТК 2 = 4.

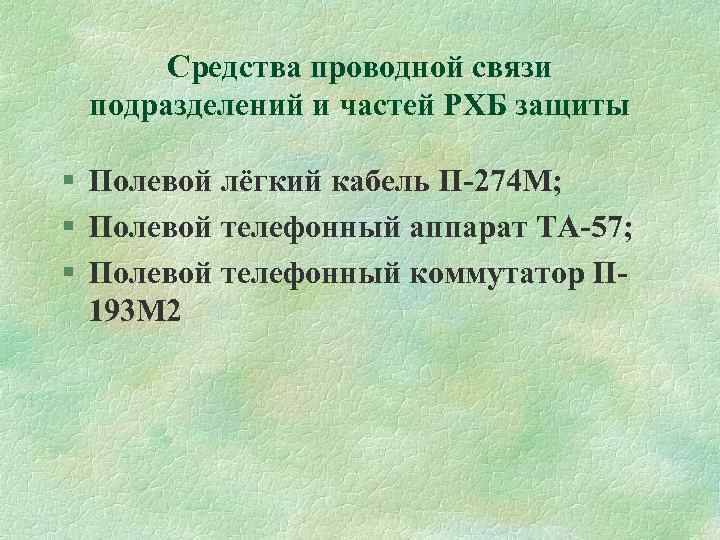

Средства проводной связи подразделений и частей РХБ защиты § Полевой лёгкий кабель П-274 М; § Полевой телефонный аппарат ТА-57; § Полевой телефонный коммутатор П 193 М 2

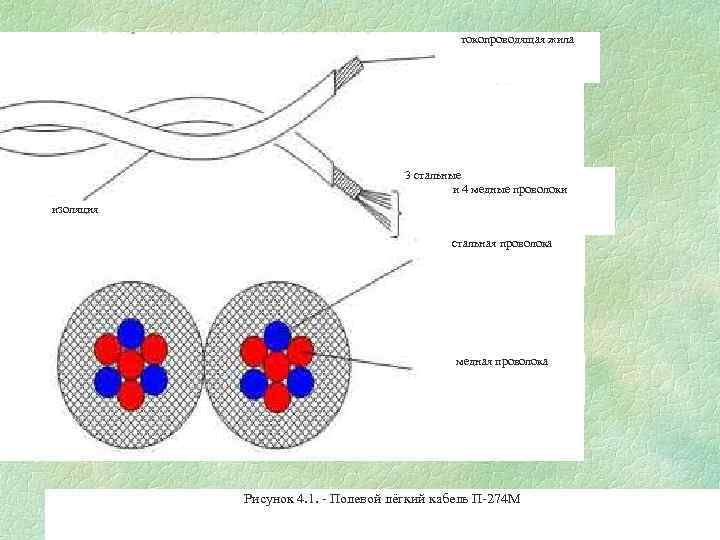

токопроводящая жила 3 стальные и 4 медные проволоки изоляция стальная проволока медная проволока Рисунок 4. 1. Полевой лёгкий кабель П 274 М

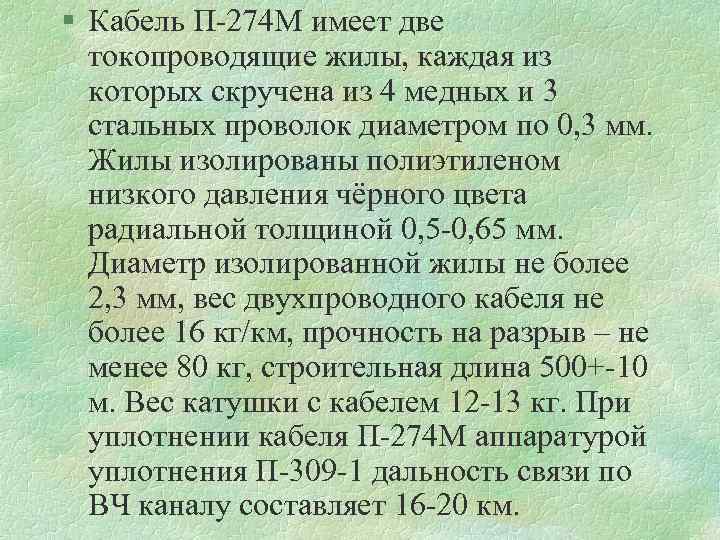

§ Кабель П 274 М имеет две токопроводящие жилы, каждая из которых скручена из 4 медных и 3 стальных проволок диаметром по 0, 3 мм. Жилы изолированы полиэтиленом низкого давления чёрного цвета радиальной толщиной 0, 5 0, 65 мм. Диаметр изолированной жилы не более 2, 3 мм, вес двухпроводного кабеля не более 16 кг/км, прочность на разрыв – не менее 80 кг, строительная длина 500+ 10 м. Вес катушки с кабелем 12 13 кг. При уплотнении кабеля П 274 М аппаратурой уплотнения П 309 1 дальность связи по ВЧ каналу составляет 16 20 км.

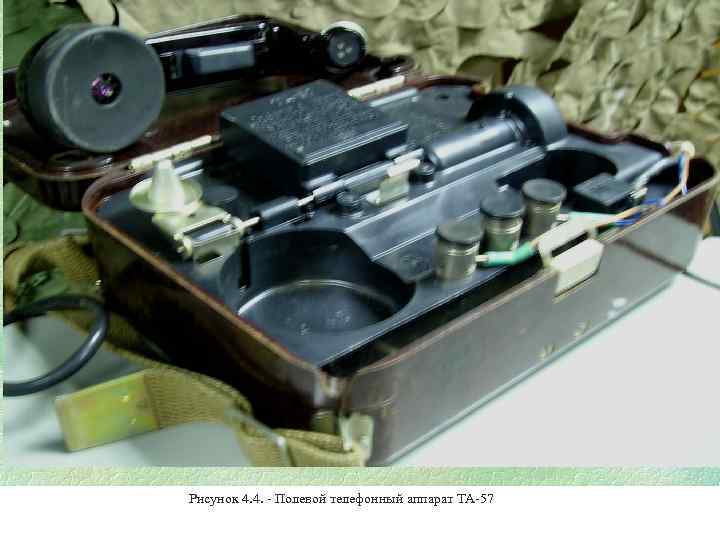

Рисунок 4. 4. Полевой телефонный аппарат ТА 57

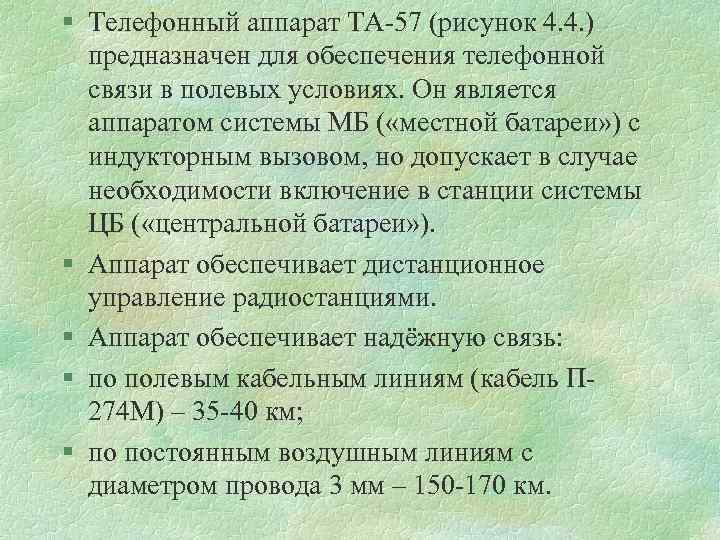

§ Телефонный аппарат ТА 57 (рисунок 4. 4. ) предназначен для обеспечения телефонной связи в полевых условиях. Он является аппаратом системы МБ ( «местной батареи» ) с индукторным вызовом, но допускает в случае необходимости включение в станции системы ЦБ ( «центральной батареи» ). § Аппарат обеспечивает дистанционное управление радиостанциями. § Аппарат обеспечивает надёжную связь: § по полевым кабельным линиям (кабель П 274 М) – 35 40 км; § по постоянным воздушным линиям с диаметром провода 3 мм – 150 170 км.

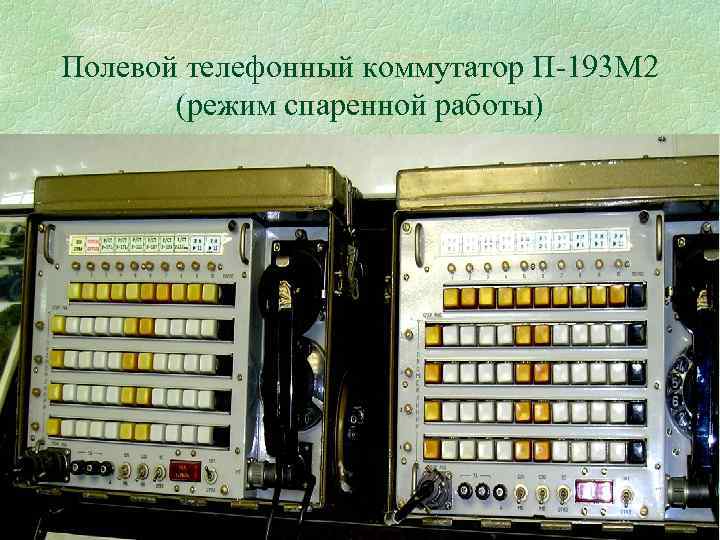

Полевой телефонный коммутатор П 193 М 2 (режим спаренной работы)

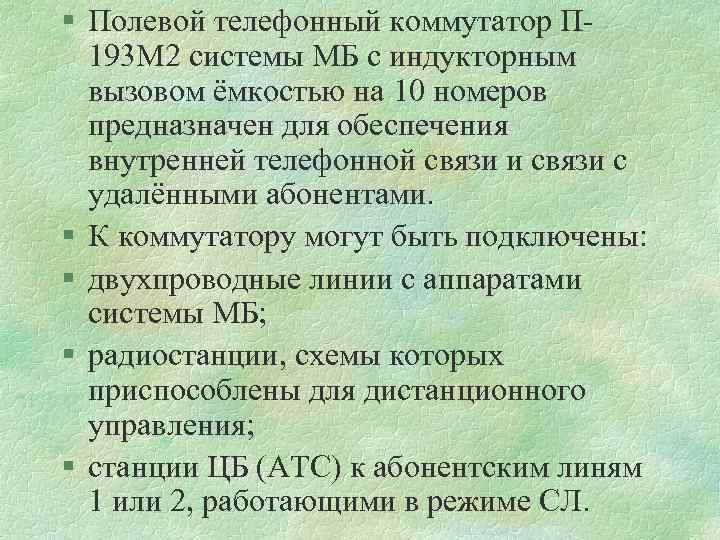

§ Полевой телефонный коммутатор П 193 М 2 системы МБ с индукторным вызовом ёмкостью на 10 номеров предназначен для обеспечения внутренней телефонной связи и связи с удалёнными абонентами. § К коммутатору могут быть подключены: § двухпроводные линии с аппаратами системы МБ; § радиостанции, схемы которых приспособлены для дистанционного управления; § станции ЦБ (АТС) к абонентским линям 1 или 2, работающими в режиме СЛ.
§ Средства связи – это технические средства, осуществляющие передачу и (или) прием сообщений, обработку и (или) хранение информации в системах военной связи.

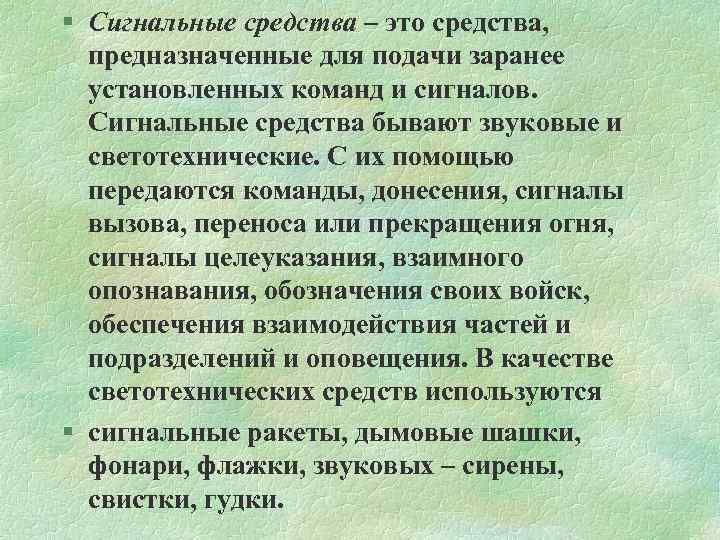

§ Сигнальные средства – это средства, предназначенные для подачи заранее установленных команд и сигналов. Сигнальные средства бывают звуковые и светотехнические. С их помощью передаются команды, донесения, сигналы вызова, переноса или прекращения огня, сигналы целеуказания, взаимного опознавания, обозначения своих войск, обеспечения взаимодействия частей и подразделений и оповещения. В качестве светотехнических средств используются § сигнальные ракеты, дымовые шашки, фонари, флажки, звуковых – сирены, свистки, гудки.
Радиосвязь является одним из наиболее важных и надёжных средств связи в современном бою, способным обеспечить непрерывность управления войсками и оружием в любых, самых сложных условиях обстановки.

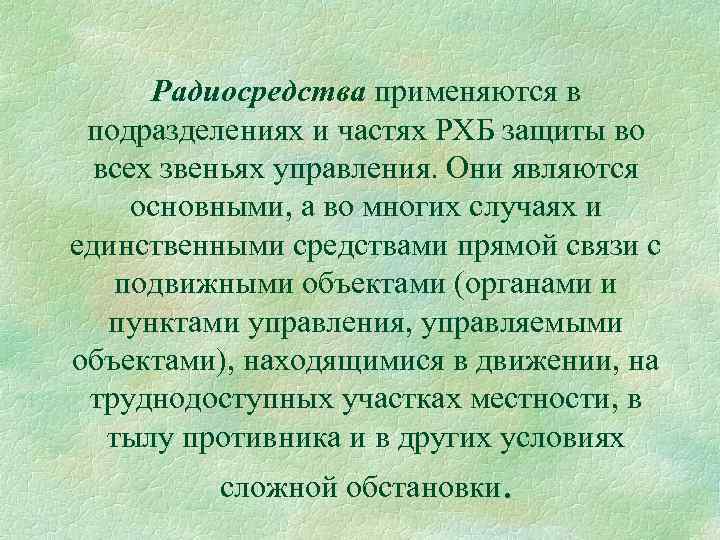

Радиосредства применяются в подразделениях и частях РХБ защиты во всех звеньях управления. Они являются основными, а во многих случаях и единственными средствами прямой связи с подвижными объектами (органами и пунктами управления, управляемыми объектами), находящимися в движении, на труднодоступных участках местности, в тылу противника и в других условиях сложной обстановки.

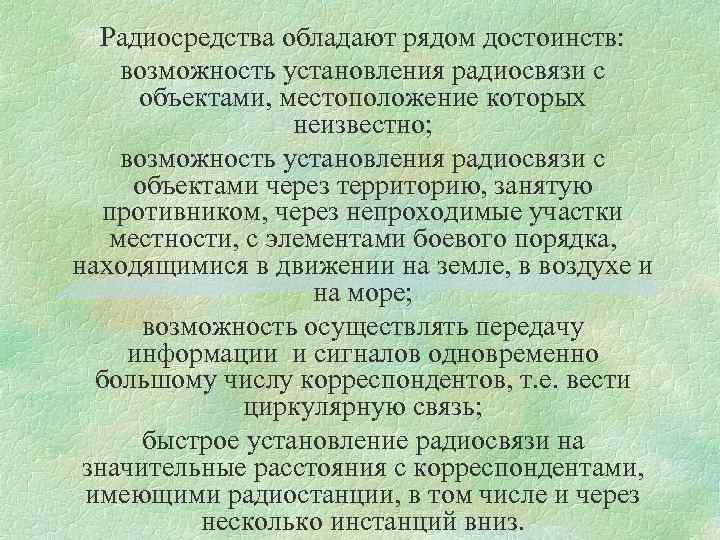

Радиосредства обладают рядом достоинств: возможность установления радиосвязи с объектами, местоположение которых неизвестно; возможность установления радиосвязи с объектами через территорию, занятую противником, через непроходимые участки местности, с элементами боевого порядка, находящимися в движении на земле, в воздухе и на море; возможность осуществлять передачу информации и сигналов одновременно большому числу корреспондентов, т. е. вести циркулярную связь; быстрое установление радиосвязи на значительные расстояния с корреспондентами, имеющими радиостанции, в том числе и через несколько инстанций вниз.

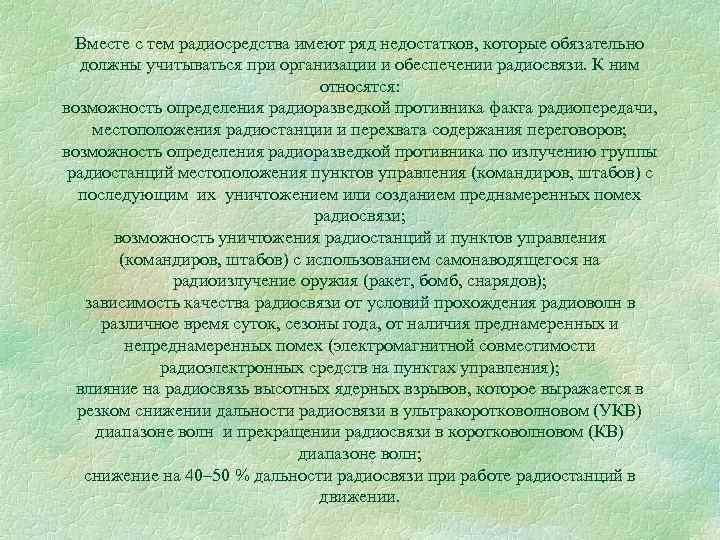

Вместе с тем радиосредства имеют ряд недостатков, которые обязательно должны учитываться при организации и обеспечении радиосвязи. К ним относятся: возможность определения радиоразведкой противника факта радиопередачи, местоположения радиостанции и перехвата содержания переговоров; возможность определения радиоразведкой противника по излучению группы радиостанций местоположения пунктов управления (командиров, штабов) с последующим их уничтожением или созданием преднамеренных помех радиосвязи; возможность уничтожения радиостанций и пунктов управления (командиров, штабов) с использованием самонаводящегося на радиоизлучение оружия (ракет, бомб, снарядов); зависимость качества радиосвязи от условий прохождения радиоволн в различное время суток, сезоны года, от наличия преднамеренных и непреднамеренных помех (электромагнитной совместимости радиоэлектронных средств на пунктах управления); влияние на радиосвязь высотных ядерных взрывов, которое выражается в резком снижении дальности радиосвязи в ультракоротковолновом (УКВ) диапазоне волн и прекращении радиосвязи в коротковолновом (КВ) диапазоне волн; снижение на 40– 50 % дальности радиосвязи при работе радиостанций в движении.
Второй учебный вопрос: Средства связи
Связь в роте организуется в соответствии с решением командира роты и указаниями начальника штаба батальона. Ответственность за организацию и состояние связи в роте с подчиненными подразделениями несет командир роты. Все командиры подразделений войск РХБ защиты обязаны в ходе выполнения поставленных задач постоянно иметь при себе средства связи и уметь работать на них.

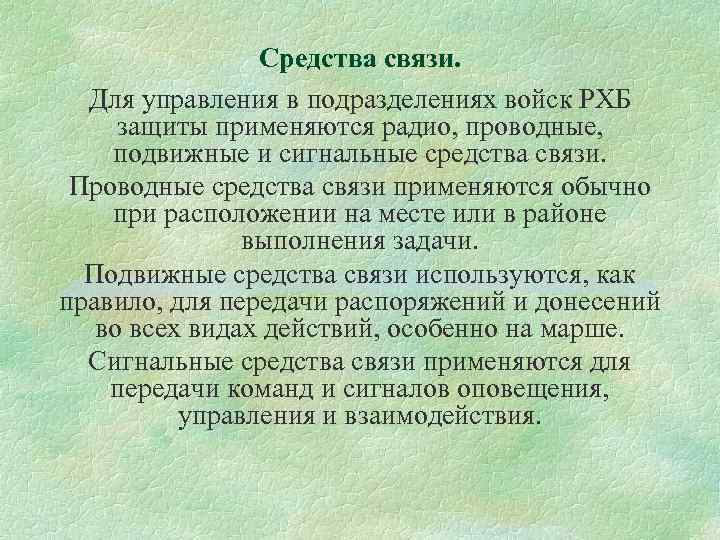

Средства связи. Для управления в подразделениях войск РХБ защиты применяются радио, проводные, подвижные и сигнальные средства связи. Проводные средства связи применяются обычно при расположении на месте или в районе выполнения задачи. Подвижные средства связи используются, как правило, для передачи распоряжений и донесений во всех видах действий, особенно на марше. Сигнальные средства связи применяются для передачи команд и сигналов оповещения, управления и взаимодействия.

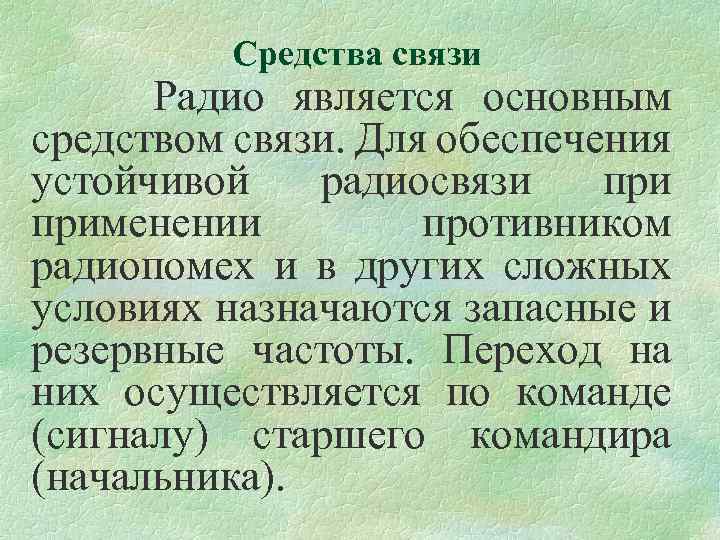

Средства связи Радио является основным средством связи. Для обеспечения устойчивой радиосвязи применении противником радиопомех и в других сложных условиях назначаются запасные и резервные частоты. Переход на них осуществляется по команде (сигналу) старшего командира (начальника).

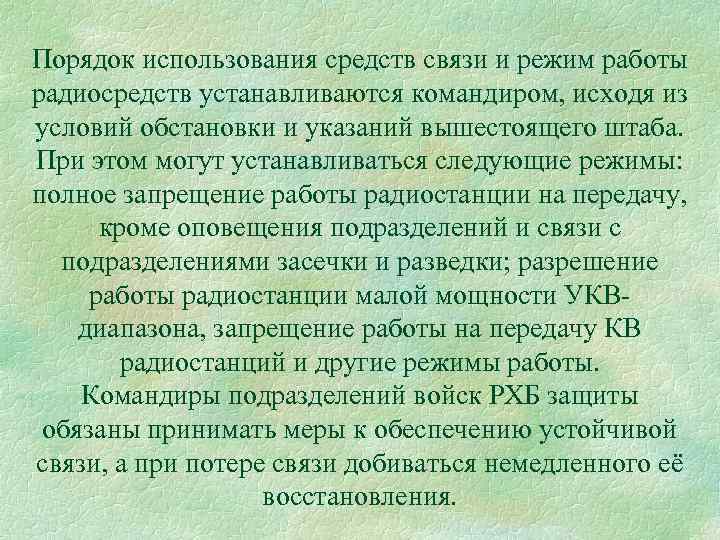

Порядок использования средств связи и режим работы радиосредств устанавливаются командиром, исходя из условий обстановки и указаний вышестоящего штаба. При этом могут устанавливаться следующие режимы: полное запрещение работы радиостанции на передачу, кроме оповещения подразделений и связи с подразделениями засечки и разведки; разрешение работы радиостанции малой мощности УКВ диапазона, запрещение работы на передачу КВ радиостанций и другие режимы работы. Командиры подразделений войск РХБ защиты обязаны принимать меры к обеспечению устойчивой связи, а при потере связи добиваться немедленного её восстановления.

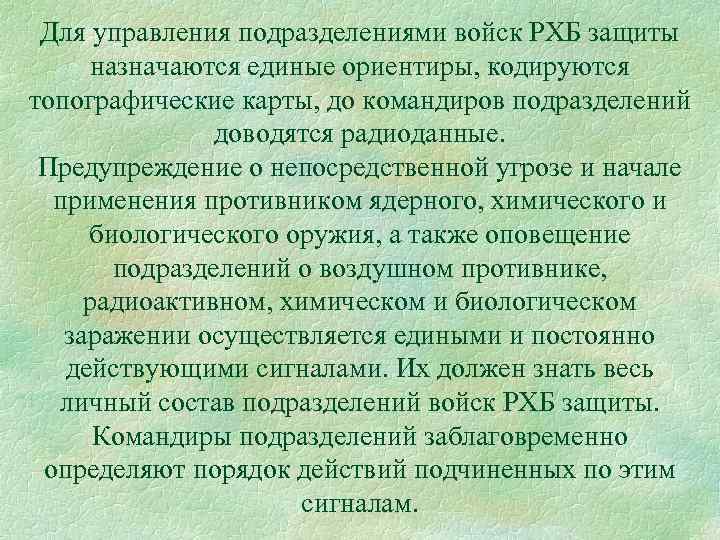

Для управления подразделениями войск РХБ защиты назначаются единые ориентиры, кодируются топографические карты, до командиров подразделений доводятся радиоданные. Предупреждение о непосредственной угрозе и начале применения противником ядерного, химического и биологического оружия, а также оповещение подразделений о воздушном противнике, радиоактивном, химическом и биологическом заражении осуществляется едиными и постоянно действующими сигналами. Их должен знать весь личный состав подразделений войск РХБ защиты. Командиры подразделений заблаговременно определяют порядок действий подчиненных по этим сигналам.

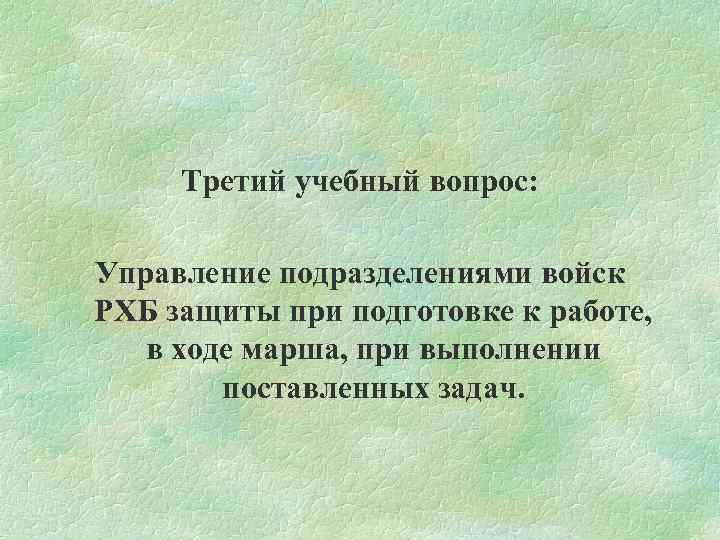

Третий учебный вопрос: Управление подразделениями войск РХБ защиты при подготовке к работе, в ходе марша, при выполнении поставленных задач.
Работу по организации действий командир роты войск РХБ защиты начинает, как правило, с получением предварительного распоряжения с ориентированием о предстоящих действиях. На основе ориентирования о предстоящих действиях командир роты организует выполнение мероприятий, которые необходимо провести немедленно для подготовки к предстоящим действиям, отдает необходимые указания и ориентирует о предстоящих действиях заместителя по воспитательной работе, старшего техника роты и командиров взводов.
Работа командира роты (взвода) по организации управления Работа командира роты (взвода) в ходе действий направляется, прежде всего, на претворение в жизнь принятого решения. Она включает: постоянный сбор данных об обстановке и ее оценку, своевременное уточнение решения по мере изменения обстановки, доведение уточненных задач до подчиненных; поддержание непрерывного взаимодействия и всестороннего обеспечения действий; осуществление контроля за выполнением подразделениями приказов и оказание им необходимой помощи. В случае резкого изменения обстановки, когда нет возможности получить указания старшего командира (начальника), командир роты (взвода) обязан принимать по своей инициативе новое решение в пределах общего замысла старшего командира и при первой возможности доложить о нем непосредственному начальнику.

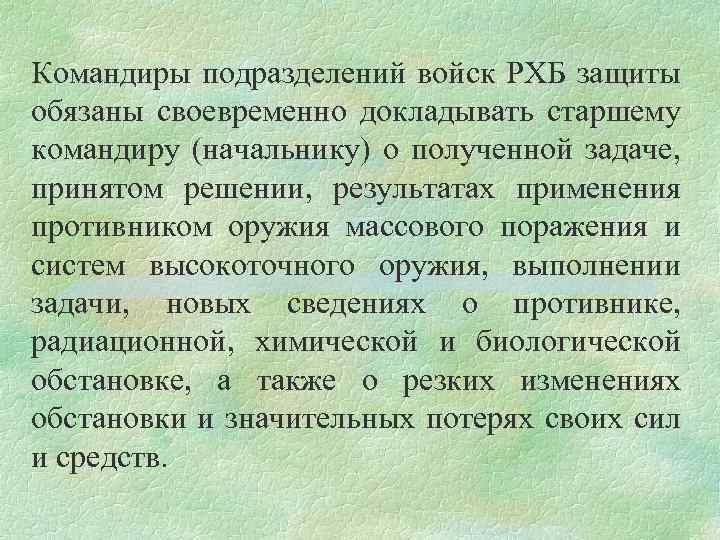

Командиры подразделений войск РХБ защиты обязаны своевременно докладывать старшему командиру (начальнику) о полученной задаче, принятом решении, результатах применения противником оружия массового поражения и систем высокоточного оружия, выполнении задачи, новых сведениях о противнике, радиационной, химической и биологической обстановке, а также о резких изменениях обстановки и значительных потерях своих сил и средств.

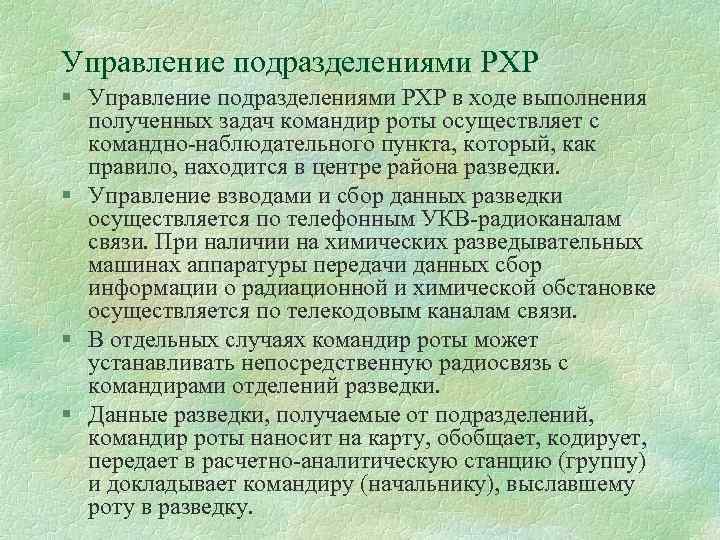

Управление подразделениями РХР § Управление подразделениями РХР в ходе выполнения полученных задач командир роты осуществляет с командно наблюдательного пункта, который, как правило, находится в центре района разведки. § Управление взводами и сбор данных разведки осуществляется по телефонным УКВ радиоканалам связи. При наличии на химических разведывательных машинах аппаратуры передачи данных сбор информации о радиационной и химической обстановке осуществляется по телекодовым каналам связи. § В отдельных случаях командир роты может устанавливать непосредственную радиосвязь с командирами отделений разведки. § Данные разведки, получаемые от подразделений, командир роты наносит на карту, обобщает, кодирует, передает в расчетно аналитическую станцию (группу) и докладывает командиру (начальнику), выславшему роту в разведку.
Управление подразделениями аэрозольного противодействия § Управление подразделениями аэрозольного противодейст вия при выполнении задачи осуществляется по радио, проводным средствам связи, а также зрительными (световыми), звуковыми сигналами и флажками. § Сигналы о начале и прекращении дымопуска подаются: при маскировке объектов от воздушного противника на основе информации, поступающей по сети оповещения ПВО; при маскировке действий войск от наземного противника по указанию командира (начальника службы РХБ защиты) общевойскового соединения. § Командир подразделения аэрозольного противодействия контролирует общую обстановку, руководит аэрозолепуском, поддерживает тесную связь с начальником маскируемого объекта и командиром части (подразделения) ПВО.
