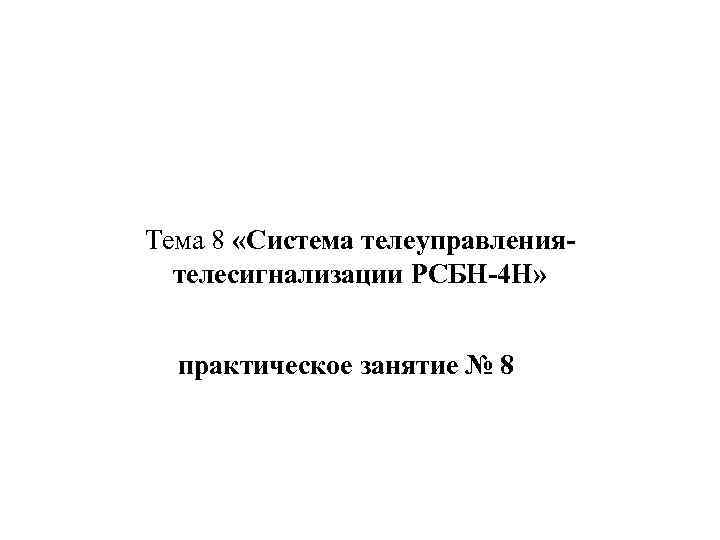

Тема 8 «Система телеуправлениятелесигнализации РСБН-4 Н» практическое занятие № 8

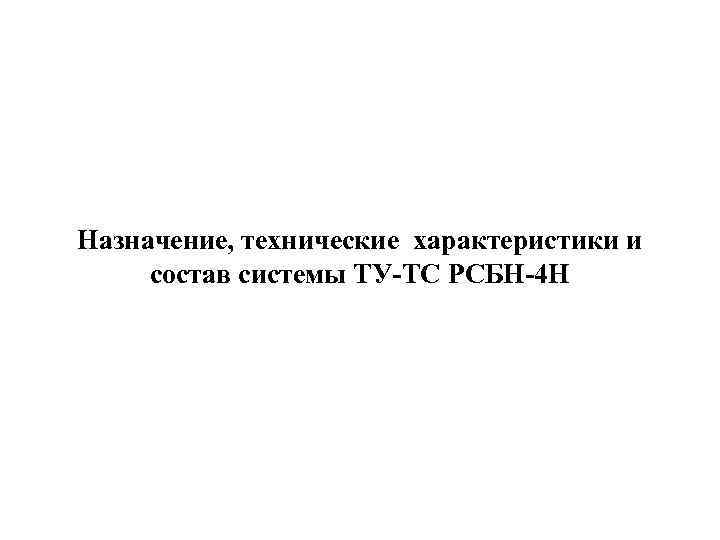

Назначение, технические характеристики и состав системы ТУ-ТС РСБН-4 Н

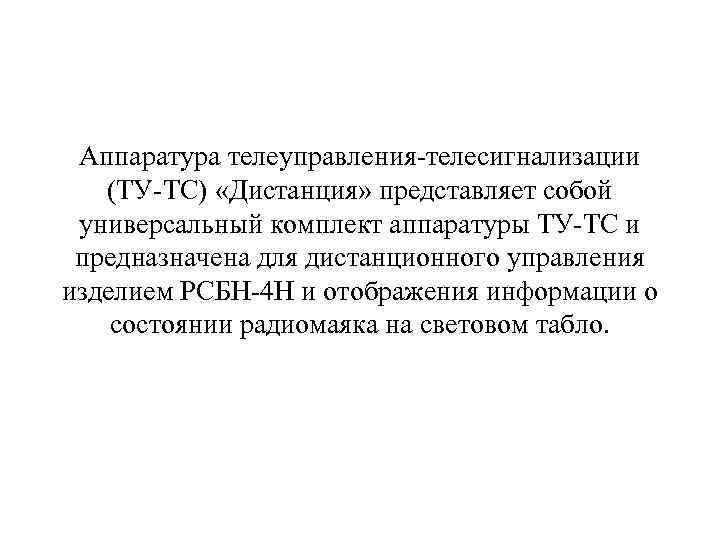

Аппаратура телеуправления телесигнализации (ТУ ТС) «Дистанция» представляет собой универсальный комплект аппаратуры ТУ ТС и предназначена для дистанционного управления изделием РСБН 4 Н и отображения информации о состоянии радиомаяка на световом табло.

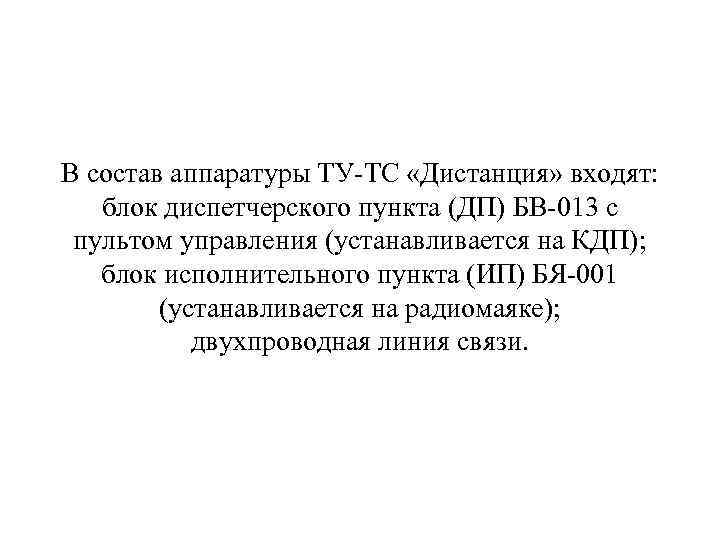

В состав аппаратуры ТУ ТС «Дистанция» входят: блок диспетчерского пункта (ДП) БВ 013 с пультом управления (устанавливается на КДП); блок исполнительного пункта (ИП) БЯ 001 (устанавливается на радиомаяке); двухпроводная линия связи.

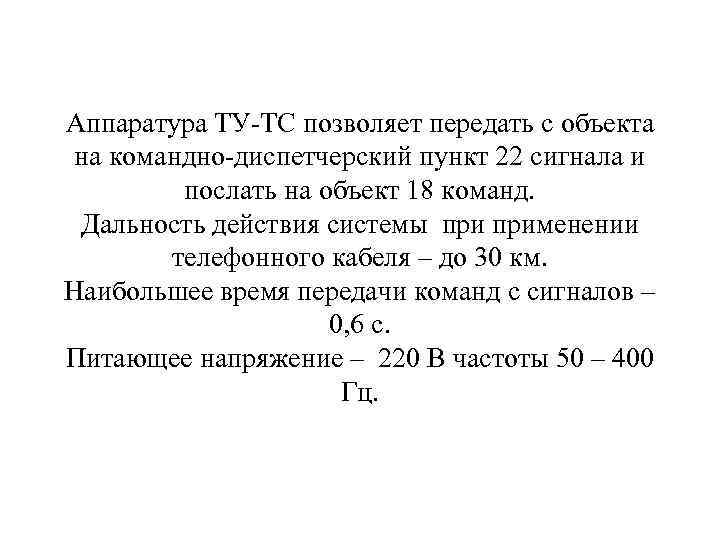

Аппаратура ТУ ТС позволяет передать с объекта на командно диспетчерский пункт 22 сигнала и послать на объект 18 команд. Дальность действия системы применении телефонного кабеля – до 30 км. Наибольшее время передачи команд с сигналов – 0, 6 с. Питающее напряжение – 220 В частоты 50 – 400 Гц.

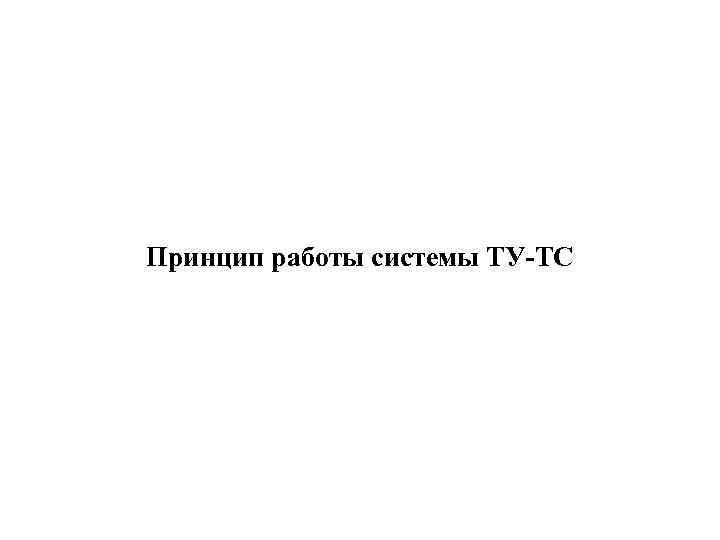

Принцип работы системы ТУ-ТС

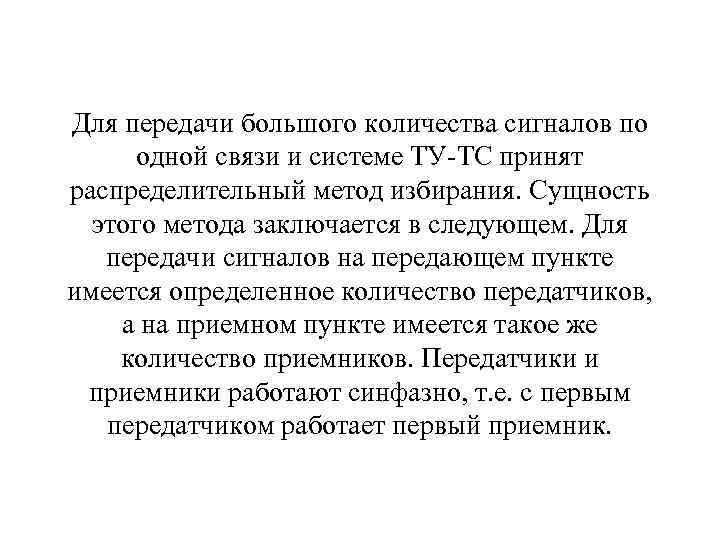

Для передачи большого количества сигналов по одной связи и системе ТУ ТС принят распределительный метод избирания. Сущность этого метода заключается в следующем. Для передачи сигналов на передающем пункте имеется определенное количество передатчиков, а на приемном пункте имеется такое же количество приемников. Передатчики и приемники работают синфазно, т. е. с первым передатчиком работает первый приемник.

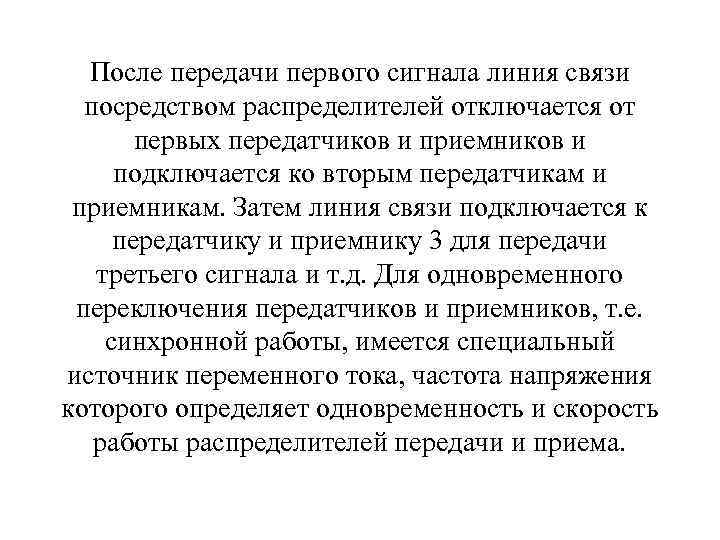

После передачи первого сигнала линия связи посредством распределителей отключается от первых передатчиков и приемников и подключается ко вторым передатчикам и приемникам. Затем линия связи подключается к передатчику и приемнику 3 для передачи третьего сигнала и т. д. Для одновременного переключения передатчиков и приемников, т. е. синхронной работы, имеется специальный источник переменного тока, частота напряжения которого определяет одновременность и скорость работы распределителей передачи и приема.

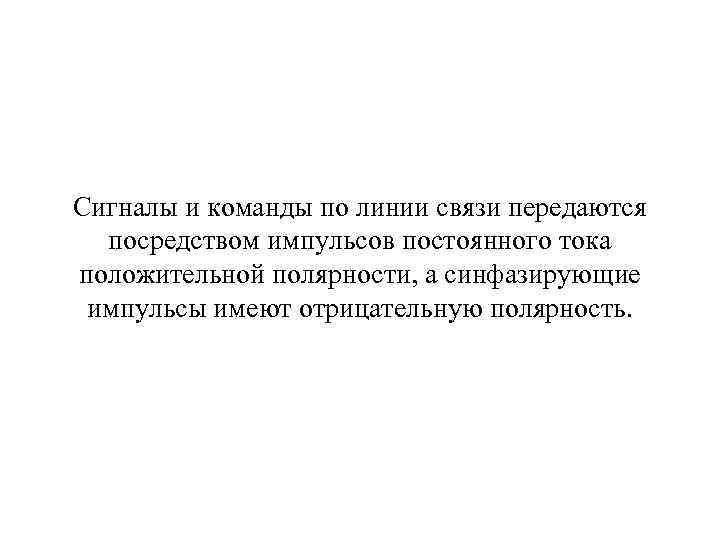

Сигналы и команды по линии связи передаются посредством импульсов постоянного тока положительной полярности, а синфазирующие импульсы имеют отрицательную полярность.

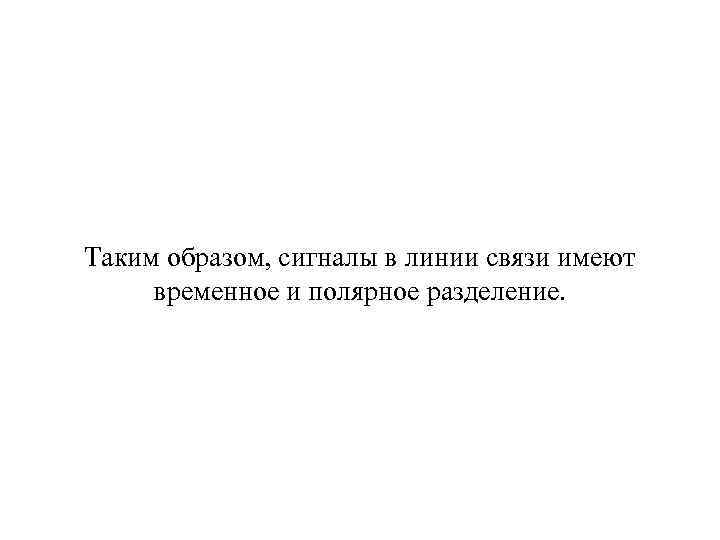

Таким образом, сигналы в линии связи имеют временное и полярное разделение.

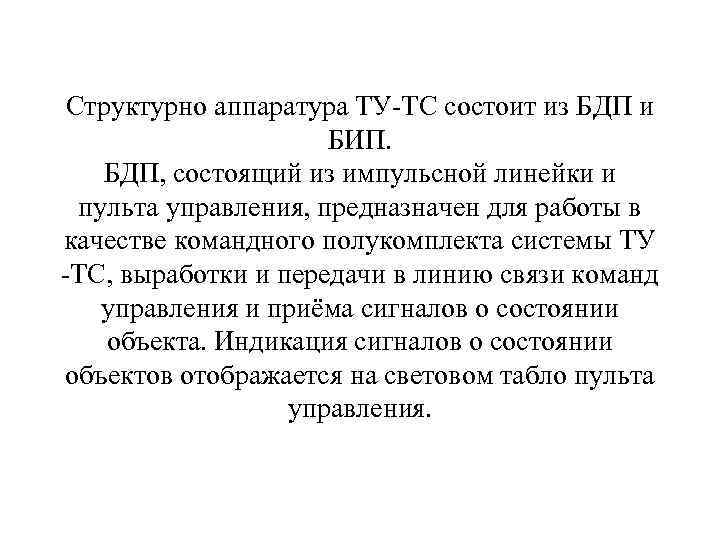

Структурно аппаратура ТУ ТС состоит из БДП и БИП. БДП, состоящий из импульсной линейки и пульта управления, предназначен для работы в качестве командного полукомплекта системы ТУ ТС, выработки и передачи в линию связи команд управления и приёма сигналов о состоянии объекта. Индикация сигналов о состоянии объектов отображается на световом табло пульта управления.

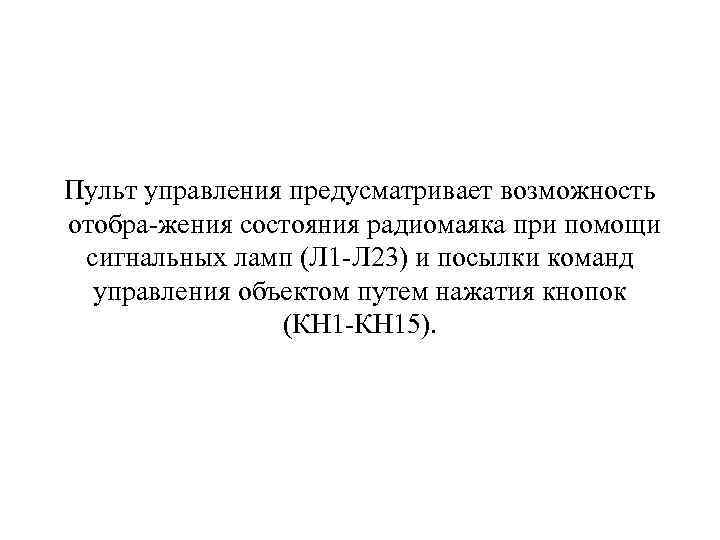

Пульт управления предусматривает возможность отобра жения состояния радиомаяка при помощи сигнальных ламп (Л 1 Л 23) и посылки команд управления объектом путем нажатия кнопок (КН 15).

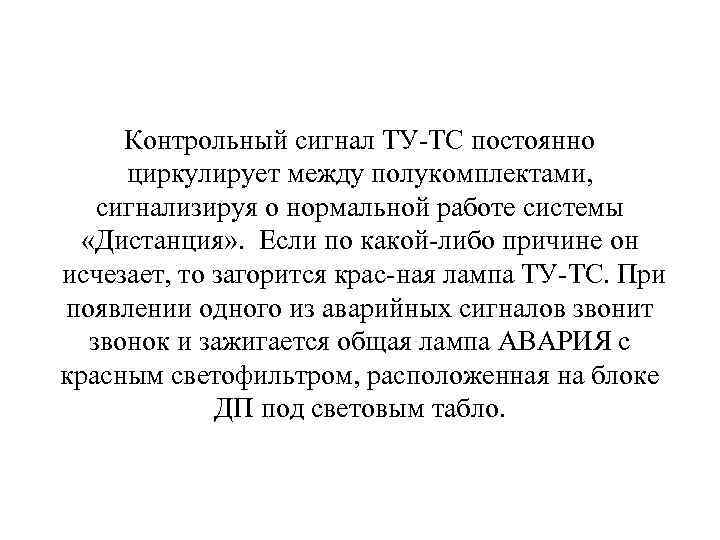

Контрольный сигнал ТУ ТС постоянно циркулирует между полукомплектами, сигнализируя о нормальной работе системы «Дистанция» . Если по какой либо причине он исчезает, то загорится крас ная лампа ТУ ТС. При появлении одного из аварийных сигналов звонит звонок и зажигается общая лампа АВАРИЯ с красным светофильтром, расположенная на блоке ДП под световым табло.
БИП предназначен для работы в качестве исполнительного полукомплекта системы ТУ ТС, т. е. для приёма с линии связи команд управления и для выработки и передачи в линию связи сигналов о состоянии объекта. Все основные функции блока ИП выполняются унифицированной импульсной линейкой.
Импульсная линейка является составной частью блоков ИП и ДП Она предназначена для распределения импульсов во времени, приема и передачи импульсов команд и сигналов.

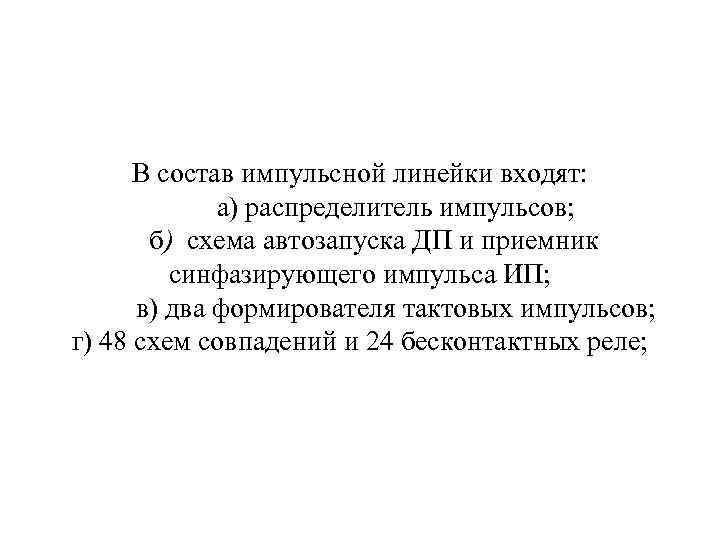

В состав импульсной линейки входят: а) распределитель импульсов; б) схема автозапуска ДП и приемник синфазирующего импульса ИП; в) два формирователя тактовых импульсов; г) 48 схем совпадений и 24 бесконтактных реле;

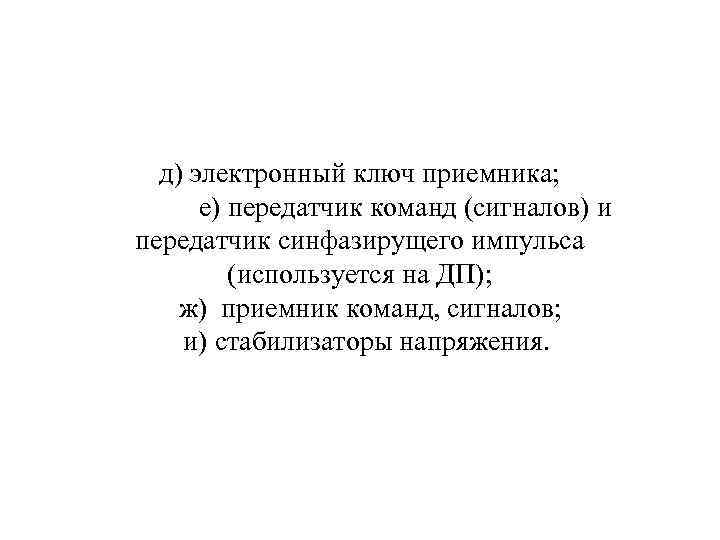

д) электронный ключ приемника; е) передатчик команд (сигналов) и передатчик синфазирущего импульса (используется на ДП); ж) приемник команд, сигналов; и) стабилизаторы напряжения.

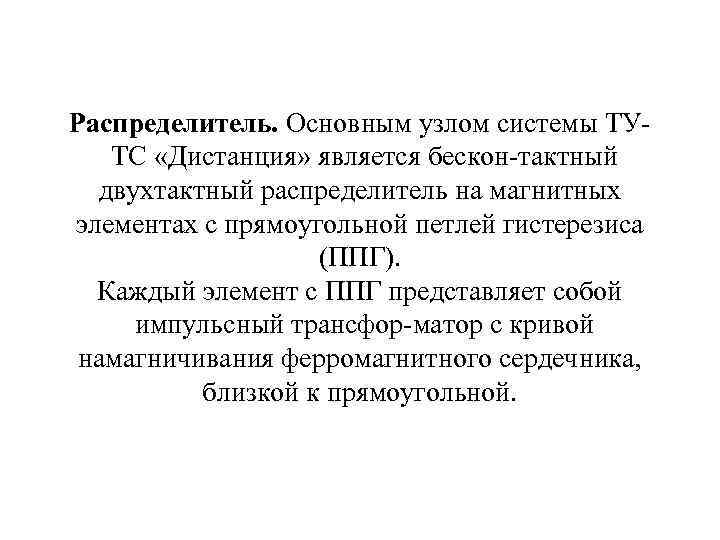

Распределитель. Основным узлом системы ТУ ТС «Дистанция» является бескон тактный двухтактный распределитель на магнитных элементах с прямоугольной петлей гистерезиса (ППГ). Каждый элемент с ППГ представляет собой импульсный трансфор матор с кривой намагничивания ферромагнитного сердечника, близкой к прямоугольной.

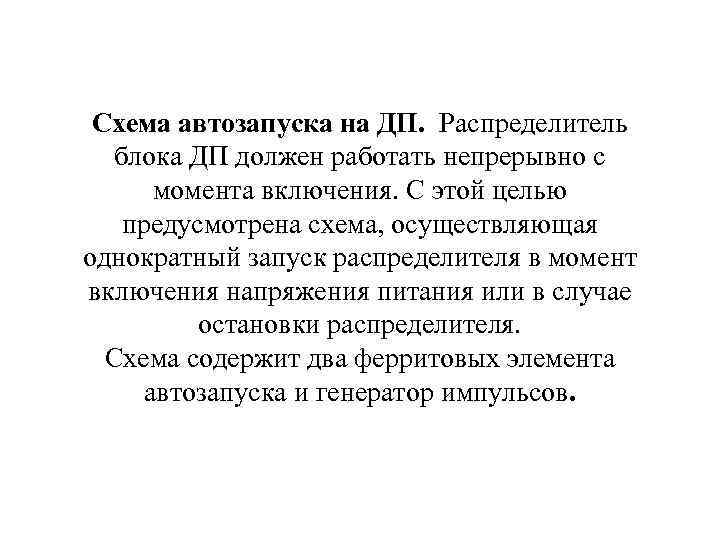

Схема автозапуска на ДП. Распределитель блока ДП должен работать непрерывно с момента включения. С этой целью предусмотрена схема, осуществляющая однократный запуск распределителя в момент включения напряжения питания или в случае остановки распределителя. Схема содержит два ферритовых элемента автозапуска и генератор импульсов.

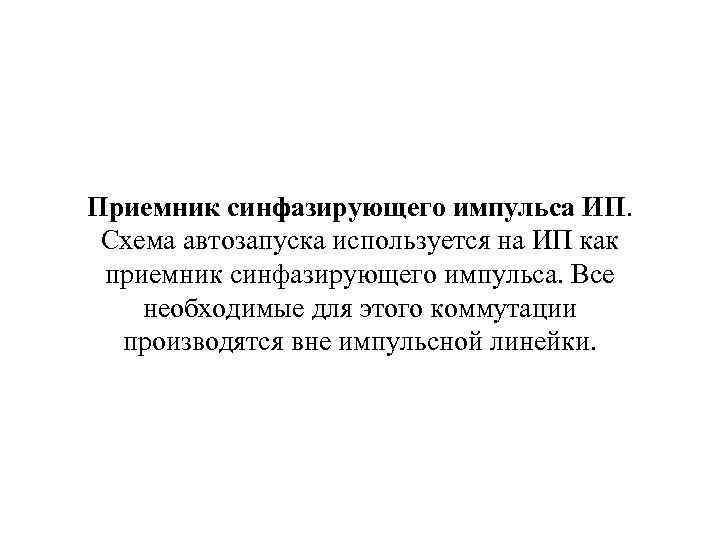

Приемник синфазирующего импульса ИП. Схема автозапуска используется на ИП как приемник синфазирующего импульса. Все необходимые для этого коммутации производятся вне импульсной линейки.

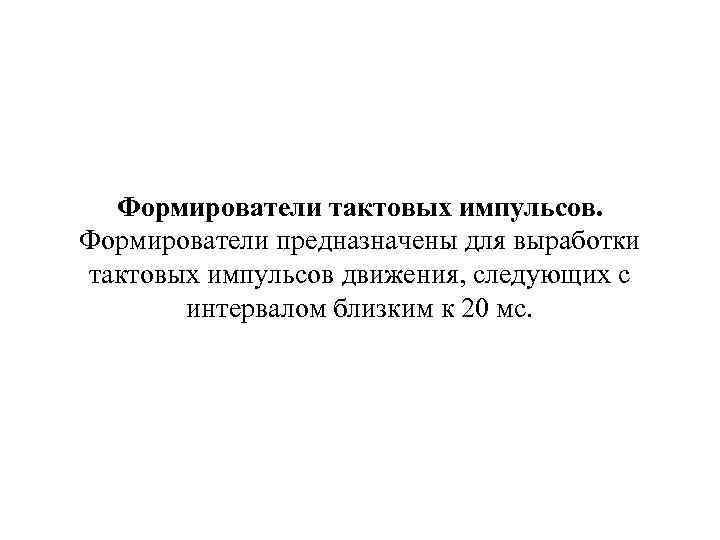

Формирователи тактовых импульсов. Формирователи предназначены для выработки тактовых импульсов движения, следующих с интервалом близким к 20 мс.

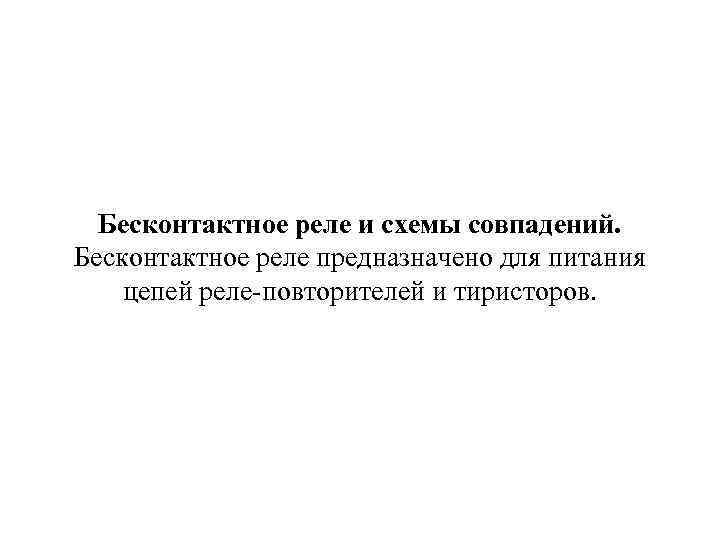

Бесконтактное реле и схемы совпадений. Бесконтактное реле предназначено для питания цепей реле повторителей и тиристоров.

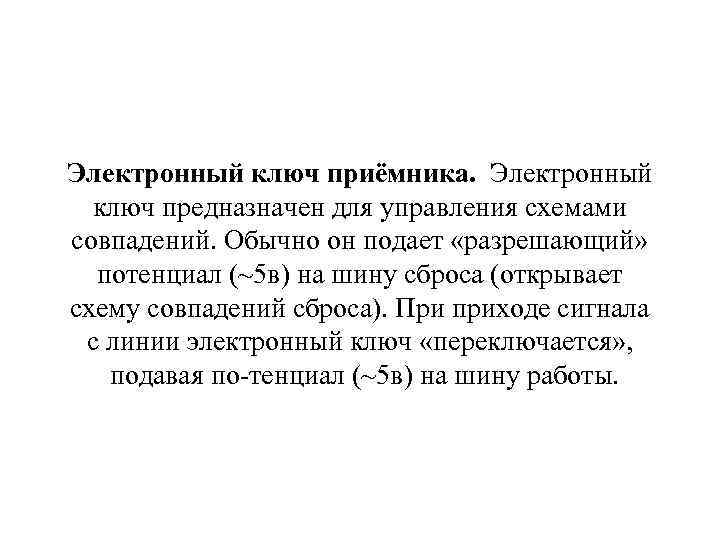

Электронный ключ приёмника. Электронный ключ предназначен для управления схемами совпадений. Обычно он подает «разрешающий» потенциал (~5 в) на шину сброса (открывает схему совпадений сброса). При приходе сигнала с линии электронный ключ «переключается» , подавая по тенциал (~5 в) на шину работы.

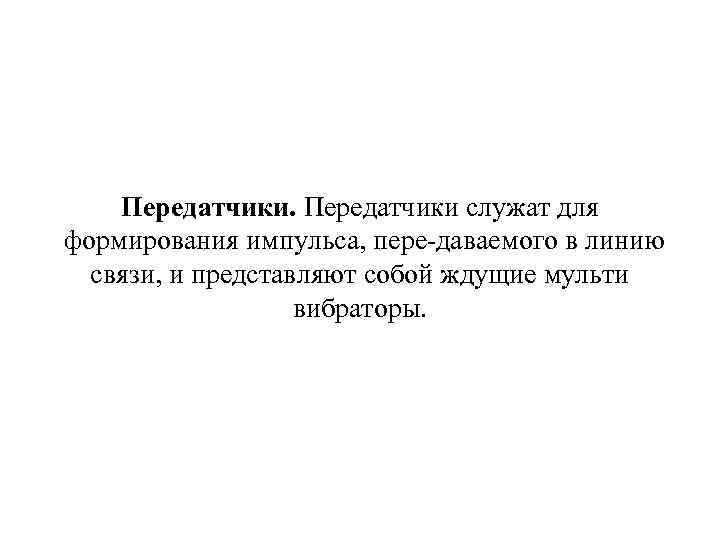

Передатчики служат для формирования импульса, пере даваемого в линию связи, и представляют собой ждущие мульти вибраторы.

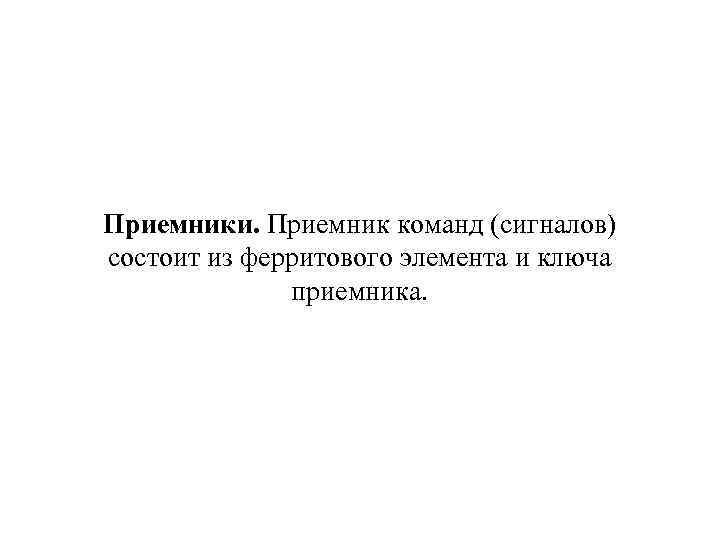

Приемники. Приемник команд (сигналов) состоит из ферритового элемента и ключа приемника.

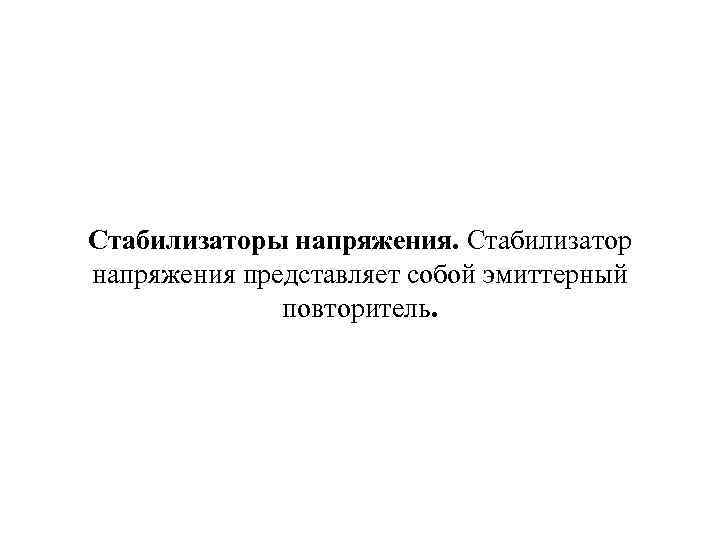

Стабилизаторы напряжения. Стабилизатор напряжения представляет собой эмиттерный повторитель.

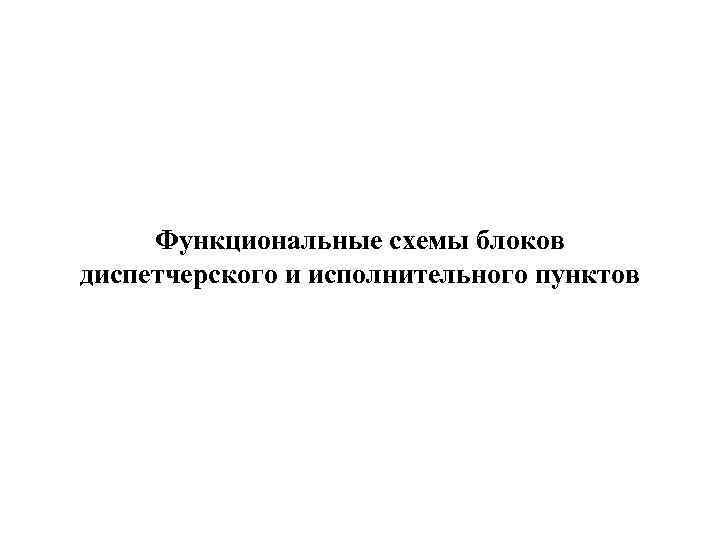

Функциональные схемы блоков диспетчерского и исполнительного пунктов
Сигнал 1 Работа ТУ-ТС Сигнал 2 РП 12 БР 10 СС 7 ЭК 6 ПРМ С 5 ФТИ 8 ГСС 9 I такт II такт Распределитель БДП 1 Пульт управления Команда 3 Команда 20 ПРД СФИ 4 Контроль ТУ-ТС ПРД К 2 Рис. 1. Структурная схема аппаратуры ТУ-ТС (1 -я часть) Линия связи

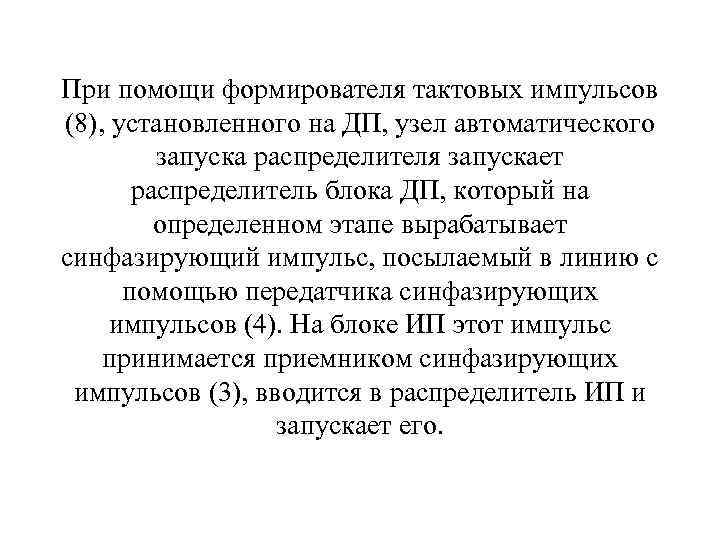

При помощи формирователя тактовых импульсов (8), установленного на ДП, узел автоматического запуска распределителя запускает распределитель блока ДП, который на определенном этапе вырабатывает синфазирующий импульс, посылаемый в линию с помощью передатчика синфазирующих импульсов (4). На блоке ИП этот импульс принимается приемником синфазирующих импульсов (3), вводится в распределитель ИП и запускает его.

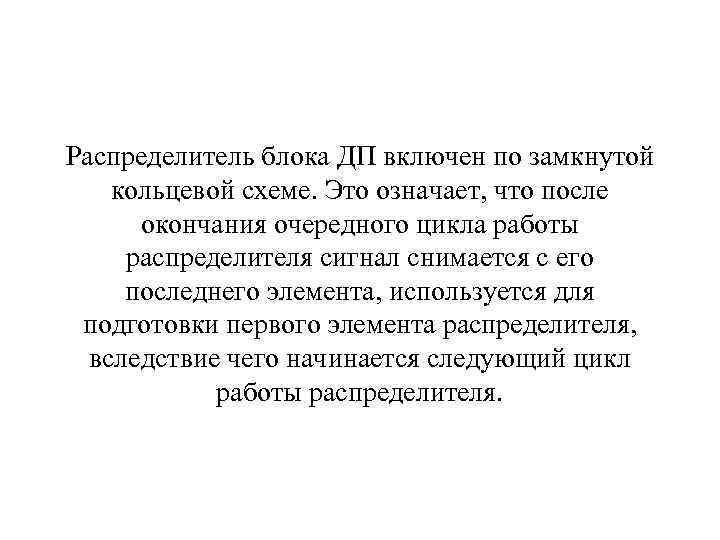

Распределитель блока ДП включен по замкнутой кольцевой схеме. Это означает, что после окончания очередного цикла работы распределителя сигнал снимается с его последнего элемента, используется для подготовки первого элемента распределителя, вследствие чего начинается следующий цикл работы распределителя.

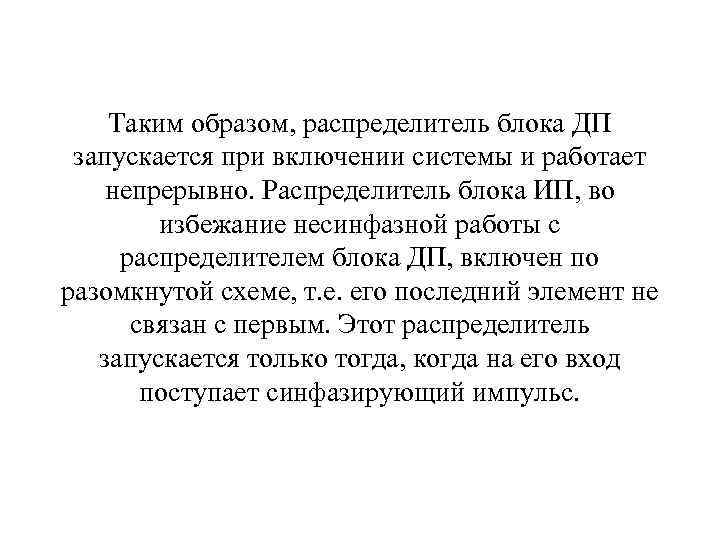

Таким образом, распределитель блока ДП запускается при включении системы и работает непрерывно. Распределитель блока ИП, во избежание несинфазной работы с распределителем блока ДП, включен по разомкнутой схеме, т. е. его последний элемент не связан с первым. Этот распределитель запускается только тогда, когда на его вход поступает синфазирующий импульс.

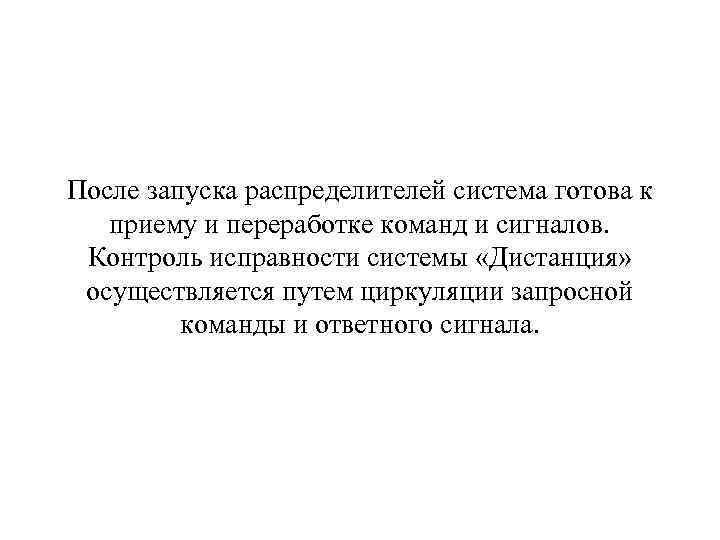

После запуска распределителей система готова к приему и переработке команд и сигналов. Контроль исправности системы «Дистанция» осуществляется путем циркуляции запросной команды и ответного сигнала.
Команда 3 Вкл. К 2 Команда 20 Откл. К 5 К 4 БР 10 БР 10 СС 7 СС 7 ЭК 6 ПРМ К 5 ПРД С 2 Распределитель БИП 1 I такт II такт ПРМ СФИ 3 ФТИ 8 Сигнал 1 Сигнал 2 РП 13 Работа ТУ-ТС РП 13 От объекта Рис. 2. Структурная схема аппаратуры ТУ-ТС (2 -я часть) К 2

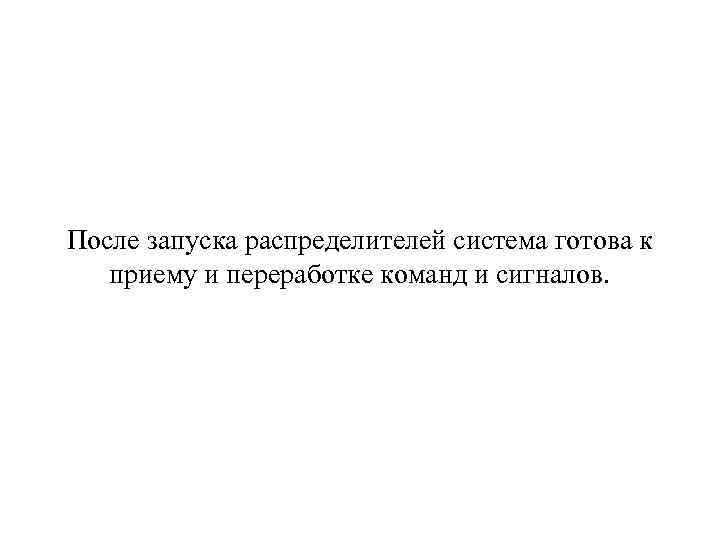

После запуска распределителей система готова к приему и переработке команд и сигналов.

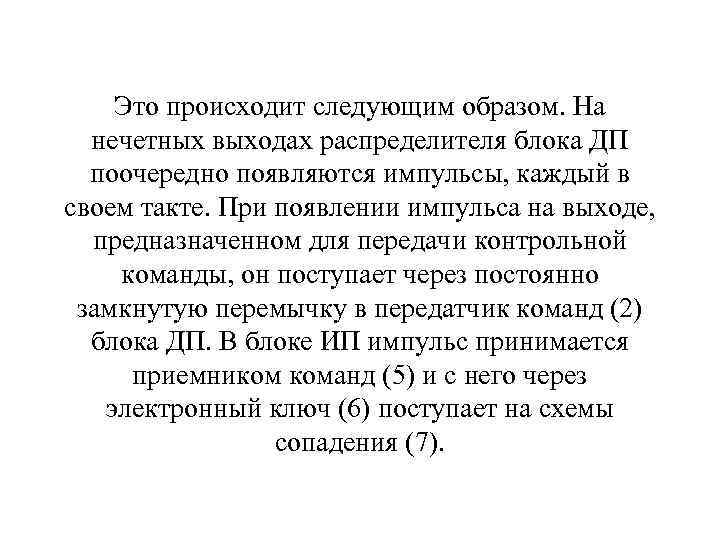

Это происходит следующим образом. На нечетных выходах распределителя блока ДП поочередно появляются импульсы, каждый в своем такте. При появлении импульса на выходе, предназначенном для передачи контрольной команды, он поступает через постоянно замкнутую перемычку в передатчик команд (2) блока ДП. В блоке ИП импульс принимается приемником команд (5) и с него через электронный ключ (6) поступает на схемы сопадения (7).

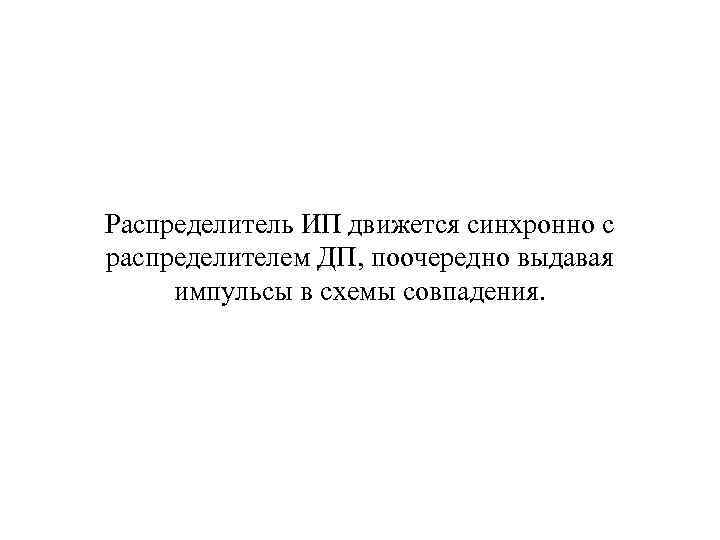

Распределитель ИП движется синхронно с распределителем ДП, поочередно выдавая импульсы в схемы совпадения.

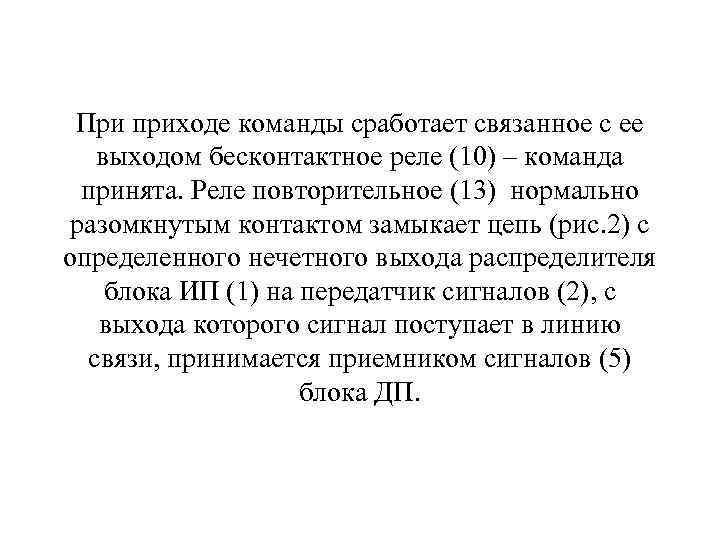

При приходе команды сработает связанное с ее выходом бесконтактное реле (10) – команда принята. Реле повторительное (13) нормально разомкнутым контактом замыкает цепь (рис. 2) с определенного нечетного выхода распределителя блока ИП (1) на передатчик сигналов (2), с выхода которого сигнал поступает в линию связи, принимается приемником сигналов (5) блока ДП.

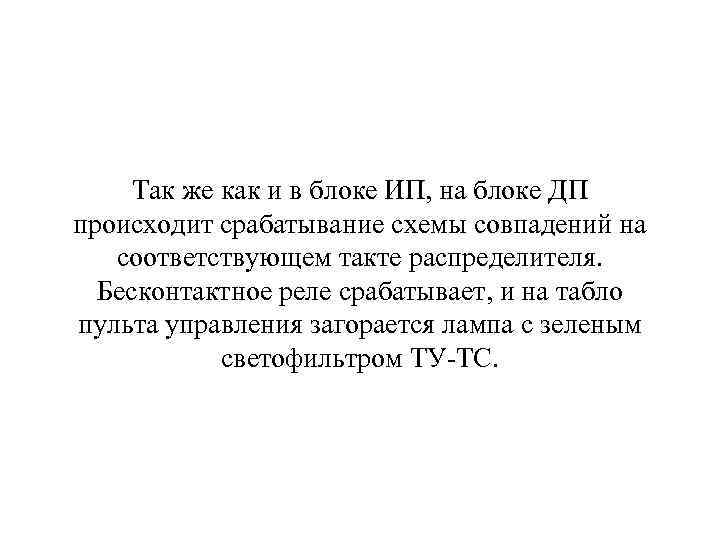

Так же как и в блоке ИП, на блоке ДП происходит срабатывание схемы совпадений на соответствующем такте распределителя. Бесконтактное реле срабатывает, и на табло пульта управления загорается лампа с зеленым светофильтром ТУ ТС.

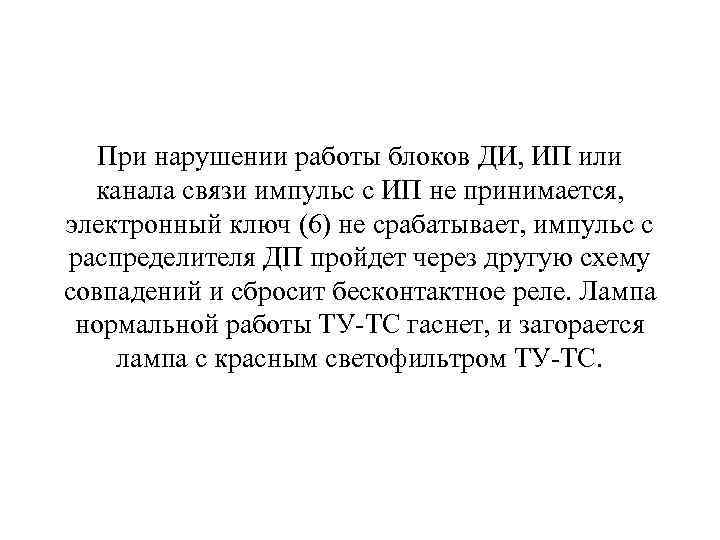

При нарушении работы блоков ДИ, ИП или канала связи импульс с ИП не принимается, электронный ключ (6) не срабатывает, импульс с распределителя ДП пройдет через другую схему совпадений и сбросит бесконтактное реле. Лампа нормальной работы ТУ ТС гаснет, и загорается лампа с красным светофильтром ТУ ТС.
Передача сигнала происходит следующим образом. При поступлении сигнала от объекта в блоке ИП срабатывает реле повторитель (13) и своими контактами соединяет один из выходов распределителя с передатчиком сигнала (2) блока ИП. Дальнейшая передача сигнала осуществляется так же, как и передача сигнала контроля исправности системы. На следующем цикле передача сигналов повторяется, т. е. обновление информации происходит через 0, 6 с.

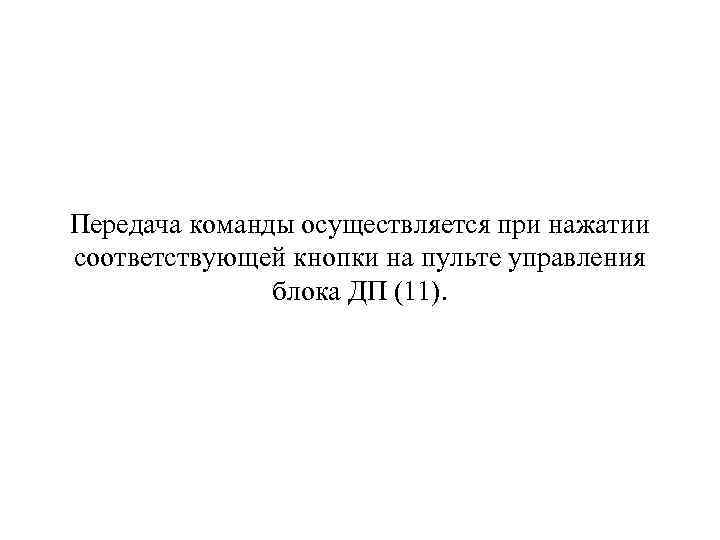

Передача команды осуществляется при нажатии соответствующей кнопки на пульте управления блока ДП (11).

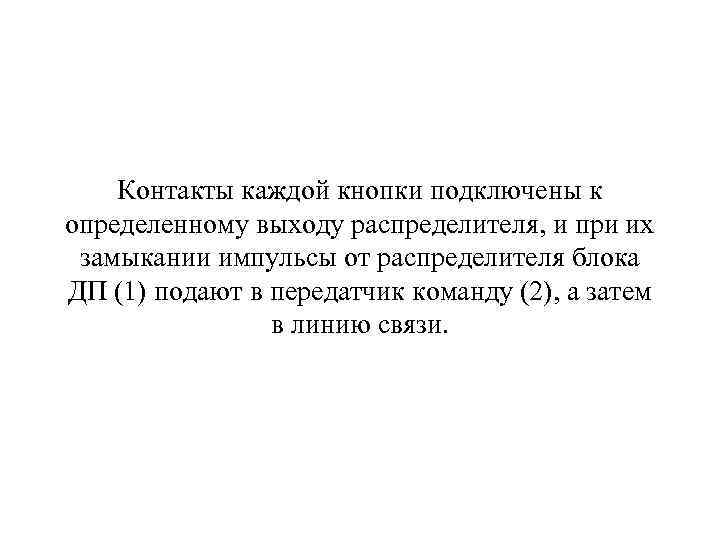

Контакты каждой кнопки подключены к определенному выходу распределителя, и при их замыкании импульсы от распределителя блока ДП (1) подают в передатчик команду (2), а затем в линию связи.

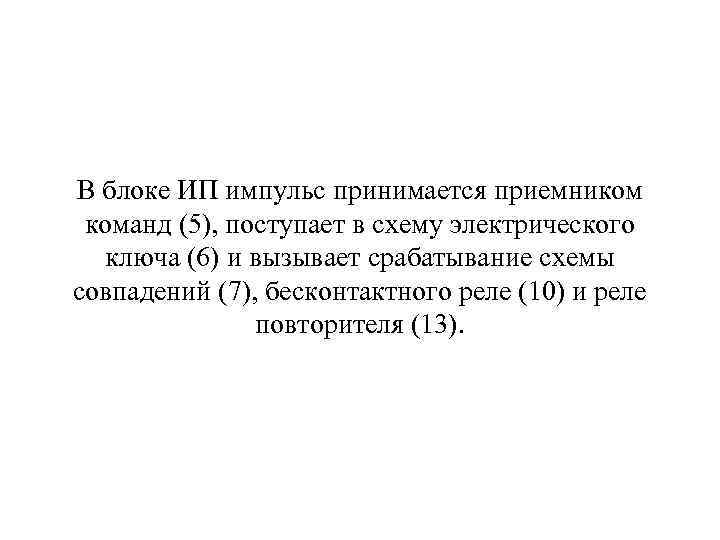

В блоке ИП импульс принимается приемником команд (5), поступает в схему электрического ключа (6) и вызывает срабатывание схемы совпадений (7), бесконтактного реле (10) и реле повторителя (13).

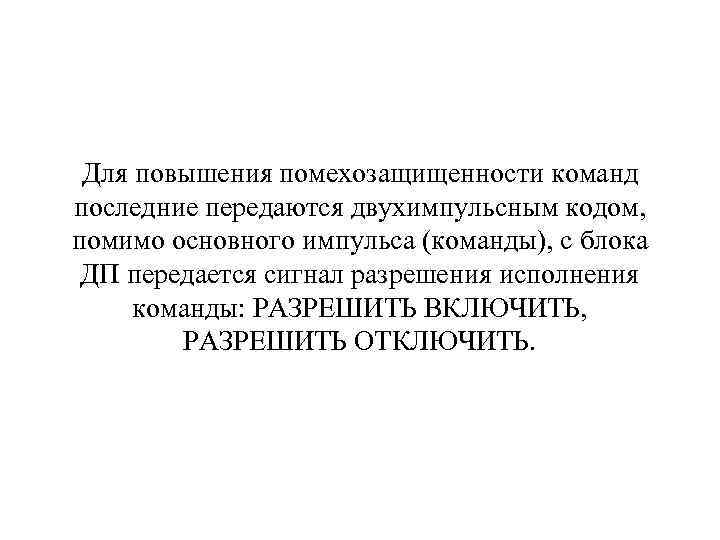

Для повышения помехозащищенности команд последние передаются двухимпульсным кодом, помимо основного импульса (команды), с блока ДП передается сигнал разрешения исполнения команды: РАЗРЕШИТЬ ВКЛЮЧИТЬ, РАЗРЕШИТЬ ОТКЛЮЧИТЬ.

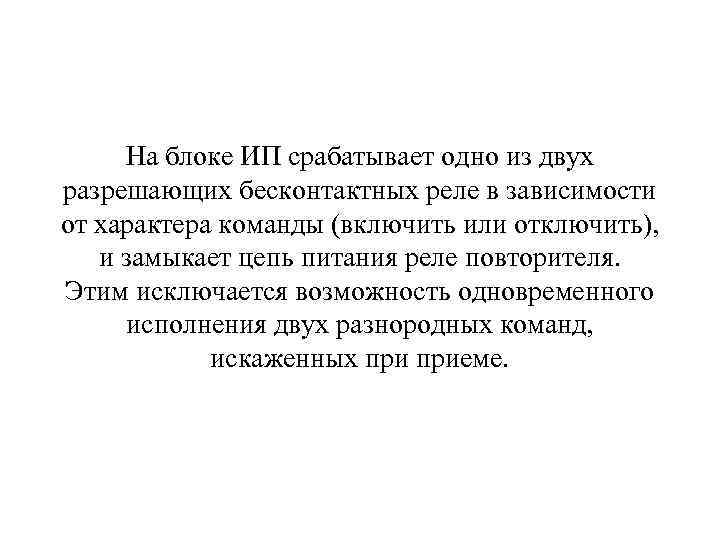

На блоке ИП срабатывает одно из двух разрешающих бесконтактных реле в зависимости от характера команды (включить или отключить), и замыкает цепь питания реле повторителя. Этим исключается возможность одновременного исполнения двух разнородных команд, искаженных приеме.

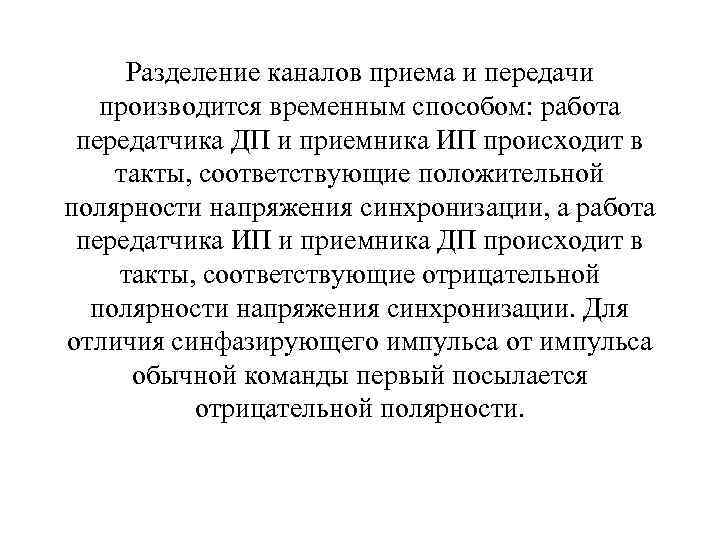

Разделение каналов приема и передачи производится временным способом: работа передатчика ДП и приемника ИП происходит в такты, соответствующие положительной полярности напряжения синхронизации, а работа передатчика ИП и приемника ДП происходит в такты, соответствующие отрицательной полярности напряжения синхронизации. Для отличия синфазирующего импульса от импульса обычной команды первый посылается отрицательной полярности.

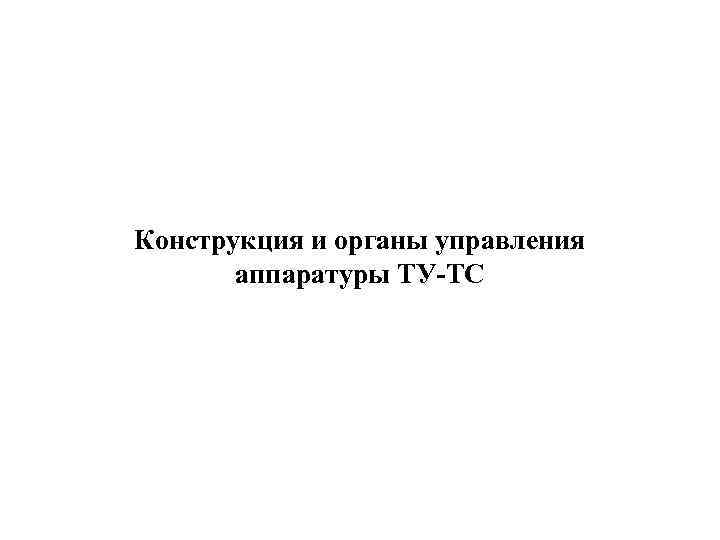

Конструкция и органы управления аппаратуры ТУ-ТС

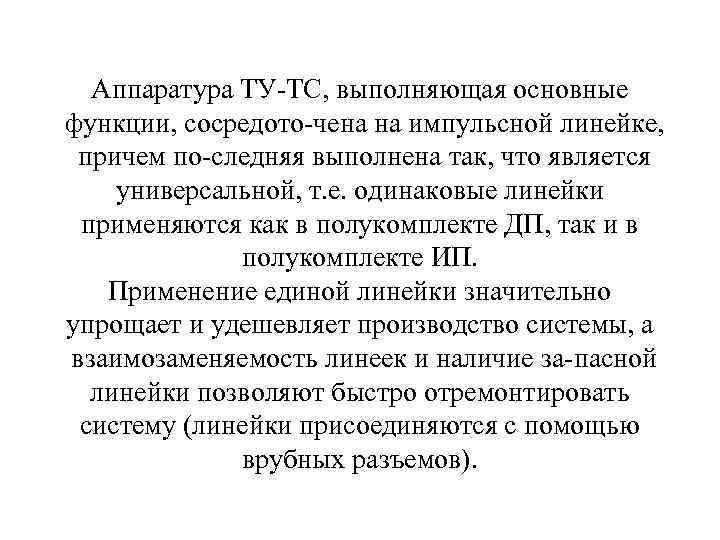

Аппаратура ТУ ТС, выполняющая основные функции, сосредото чена на импульсной линейке, причем по следняя выполнена так, что является универсальной, т. е. одинаковые линейки применяются как в полукомплекте ДП, так и в полукомплекте ИП. Применение единой линейки значительно упрощает и удешевляет производство системы, а взаимозаменяемость линеек и наличие за пасной линейки позволяют быстро отремонтировать систему (линейки присоединяются с помощью врубных разъемов).

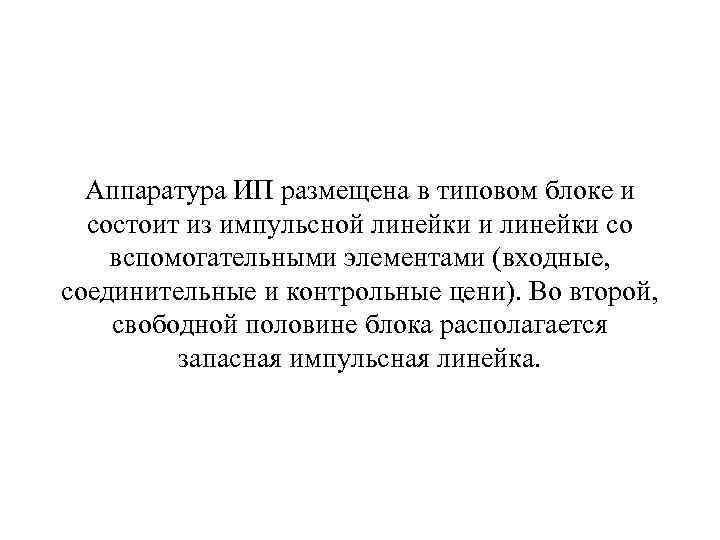

Аппаратура ИП размещена в типовом блоке и состоит из импульсной линейки и линейки со вспомогательными элементами (входные, соединительные и контрольные цени). Во второй, свободной половине блока располагается запасная импульсная линейка.
Аппаратура ДП размещена в небольшом переносном блоке, в котором также находится импульсная линейка и вспомогательные элементы. На передней панели блока установлены: устройства контроля ли нии, встроенного контроля, тумблер включения системы, предохрани тели питания

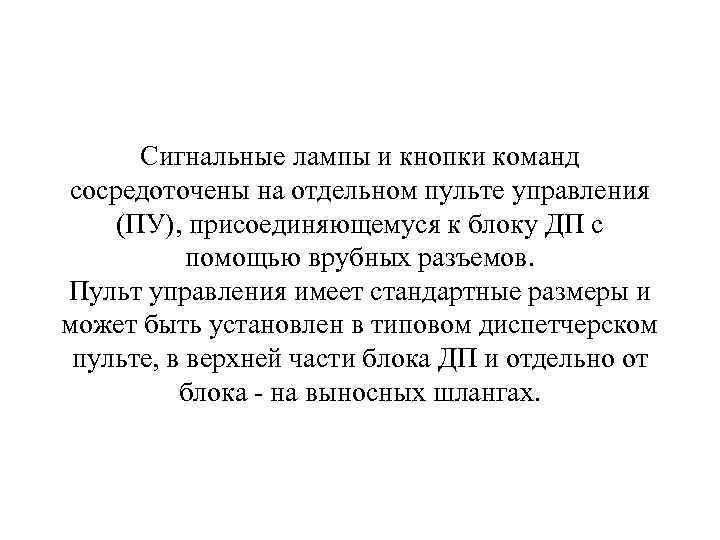

Сигнальные лампы и кнопки команд сосредоточены на отдельном пульте управления (ПУ), присоединяющемуся к блоку ДП с помощью врубных разъемов. Пульт управления имеет стандартные размеры и может быть установлен в типовом диспетчерском пульте, в верхней части блока ДП и отдельно от блока на выносных шлангах.

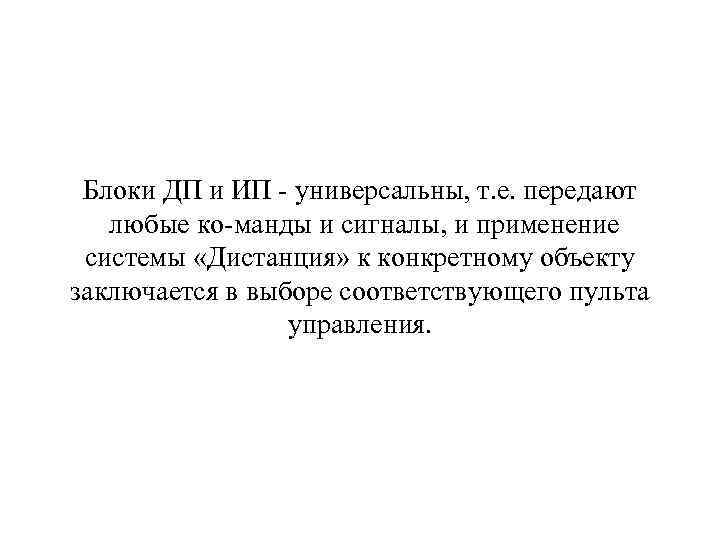

Блоки ДП и ИП универсальны, т. е. передают любые ко манды и сигналы, и применение системы «Дистанция» к конкретному объекту заключается в выборе соответствующего пульта управления.

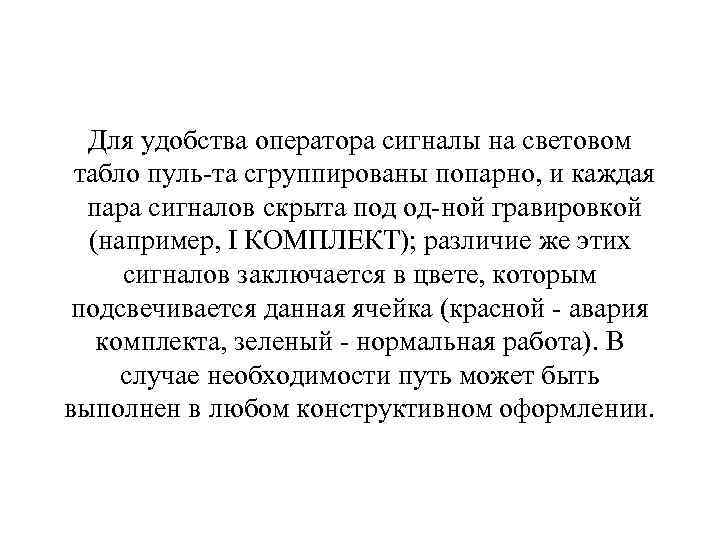

Для удобства оператора сигналы на световом табло пуль та сгруппированы попарно, и каждая пара сигналов скрыта под од ной гравировкой (например, I КОМПЛЕКТ); различие же этих сигналов заключается в цвете, которым подсвечивается данная ячейка (красной авария комплекта, зеленый нормальная работа). В случае необходимости путь может быть выполнен в любом конструктивном оформлении.

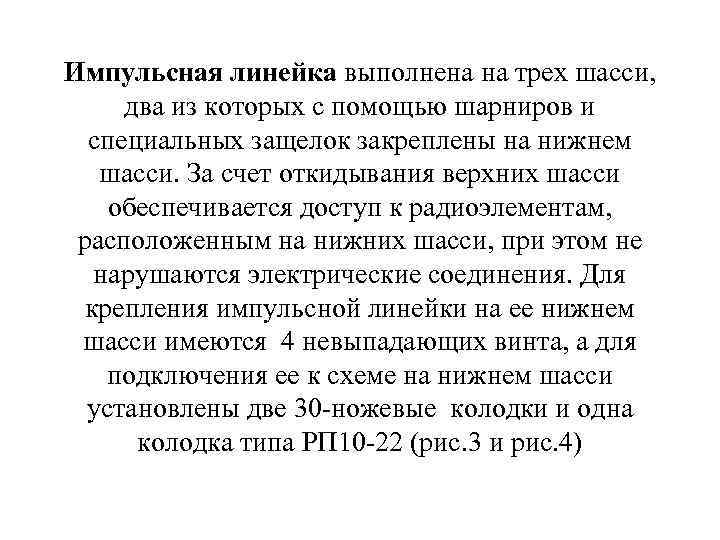

Импульсная линейка выполнена на трех шасси, два из которых с помощью шарниров и специальных защелок закреплены на нижнем шасси. За счет откидывания верхних шасси обеспечивается доступ к радиоэлементам, расположенным на нижних шасси, при этом не нарушаются электрические соединения. Для крепления импульсной линейки на ее нижнем шасси имеются 4 невыпадающих винта, а для подключения ее к схеме на нижнем шасси установлены две 30 ножевые колодки и одна колодка типа РП 10 22 (рис. 3 и рис. 4)

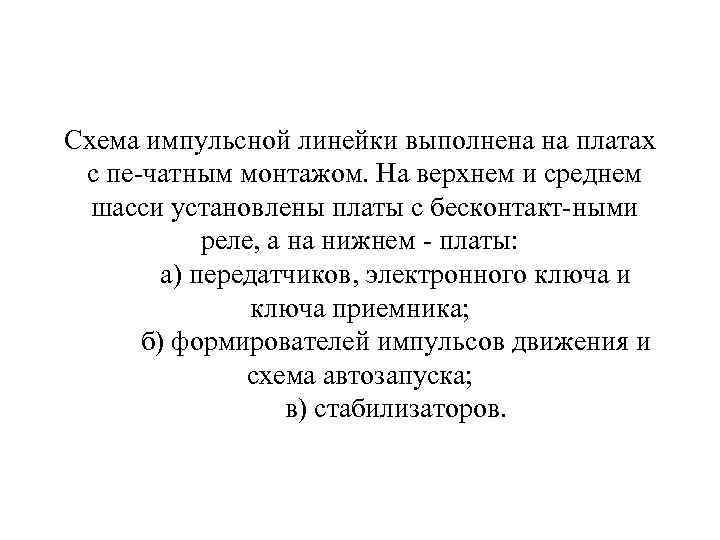

Схема импульсной линейки выполнена на платах с пе чатным монтажом. На верхнем и среднем шасси установлены платы с бесконтакт ными реле, а на нижнем платы: а) передатчиков, электронного ключа и ключа приемника; б) формирователей импульсов движения и схема автозапуска; в) стабилизаторов.

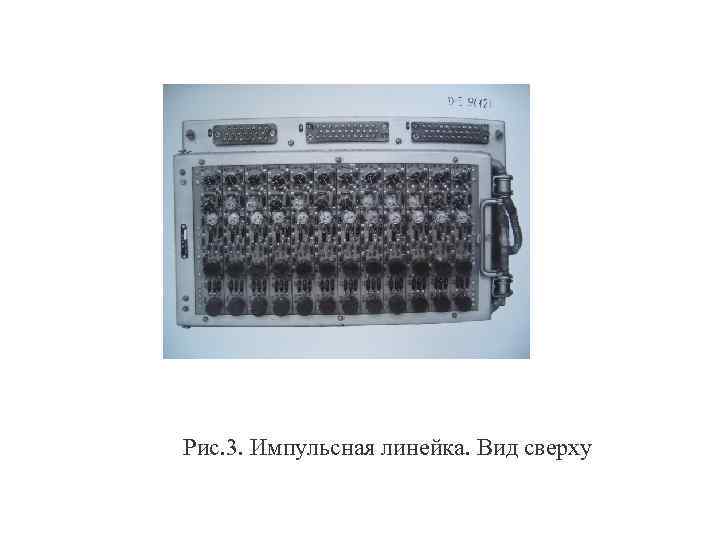

Рис. 3. Импульсная линейка. Вид сверху

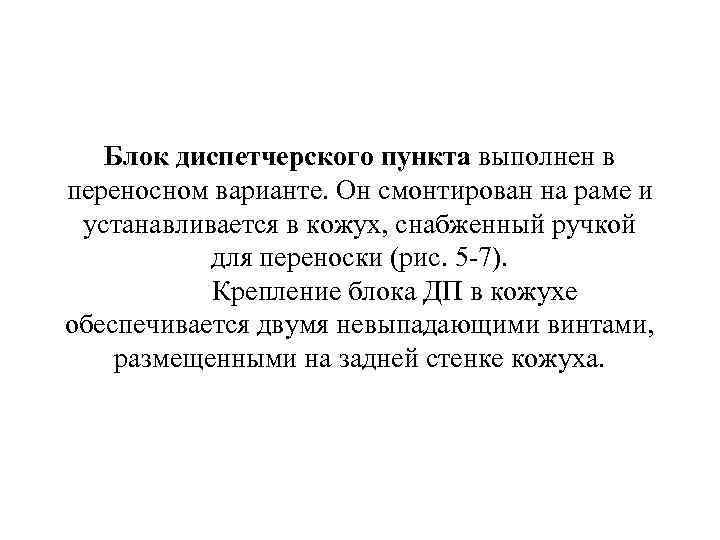

Блок диспетчерского пункта выполнен в переносном варианте. Он смонтирован на раме и устанавливается в кожух, снабженный ручкой для переноски (рис. 5 7). Крепление блока ДП в кожухе обеспечивается двумя невыпадающими винтами, размещенными на задней стенке кожуха.

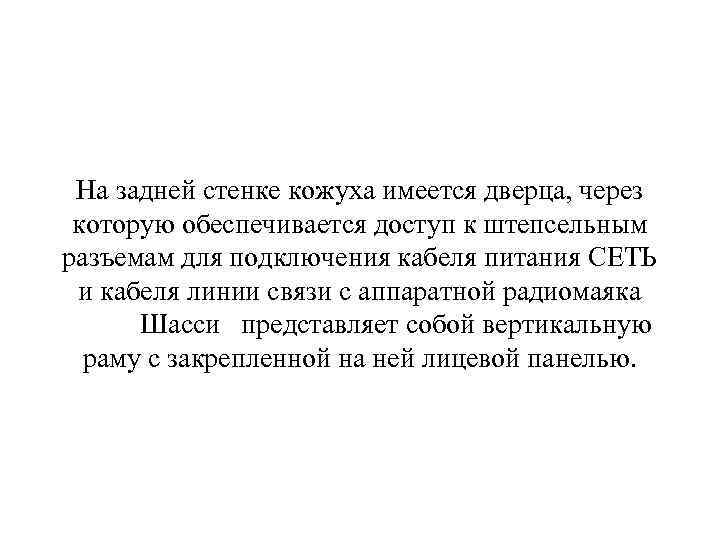

На задней стенке кожуха имеется дверца, через которую обеспечивается доступ к штепсельным разъемам для подключения кабеля питания СЕТЬ и кабеля линии связи с аппаратной радиомаяка Шасси представляет собой вертикальную раму с закрепленной на ней лицевой панелью.

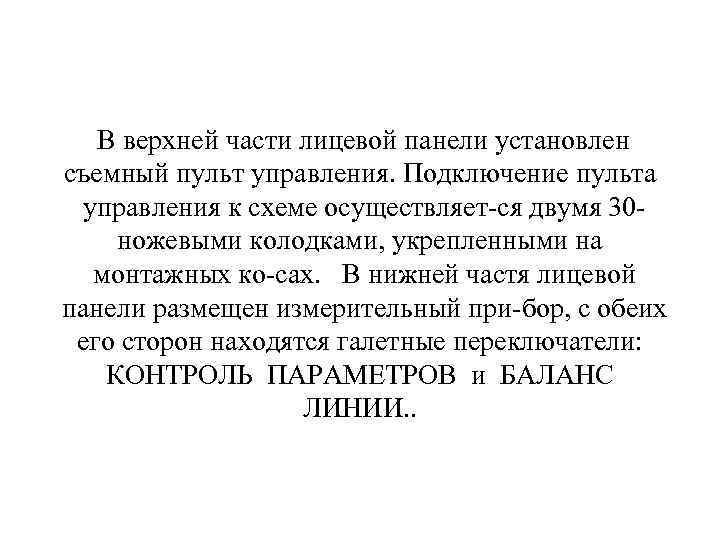

В верхней части лицевой панели установлен съемный пульт управления. Подключение пульта управления к схеме осуществляет ся двумя 30 ножевыми колодками, укрепленными на монтажных ко сах. В нижней частя лицевой панели размещен измерительный при бор, с обеих его сторон находятся галетные переключатели: КОНТРОЛЬ ПАРАМЕТРОВ и БАЛАНС ЛИНИИ. .

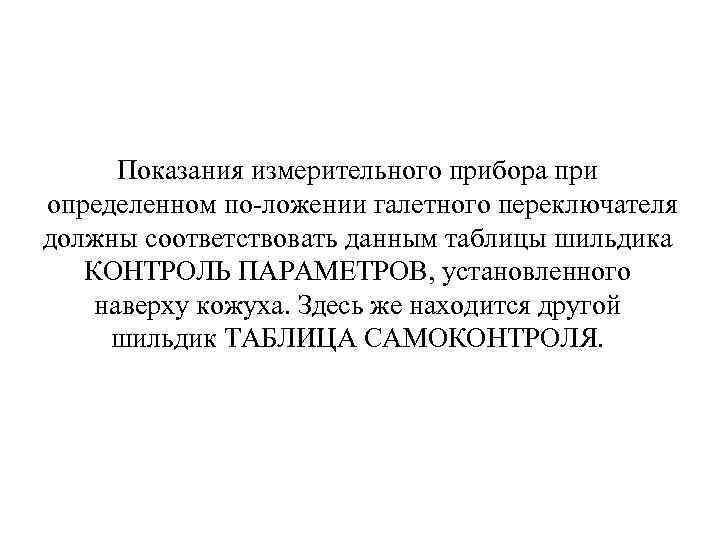

Показания измерительного прибора при определенном по ложении галетного переключателя должны соответствовать данным таблицы шильдика КОНТРОЛЬ ПАРАМЕТРОВ, установленного наверху кожуха. Здесь же находится другой шильдик ТАБЛИЦА САМОКОНТРОЛЯ.

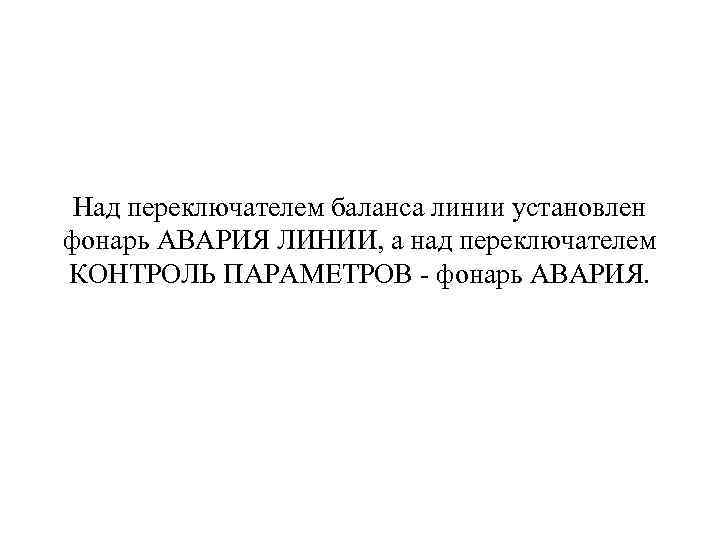

Над переключателем баланса линии установлен фонарь АВАРИЯ ЛИНИИ, а над переключателем КОНТРОЛЬ ПАРАМЕТРОВ фонарь АВАРИЯ.
Рис. 4. Импульсная линейка. Вид сбоку

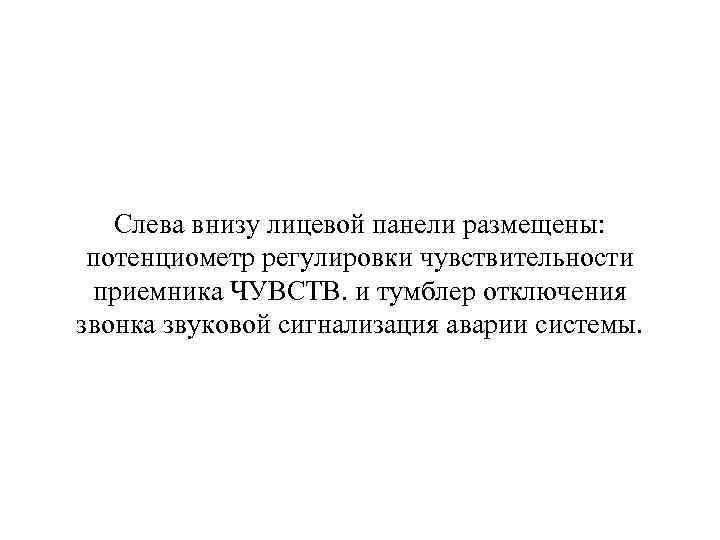

Слева внизу лицевой панели размещены: потенциометр регулировки чувствительности приемника ЧУВСТВ. и тумблер отключения звонка звуковой сигнализация аварии системы.

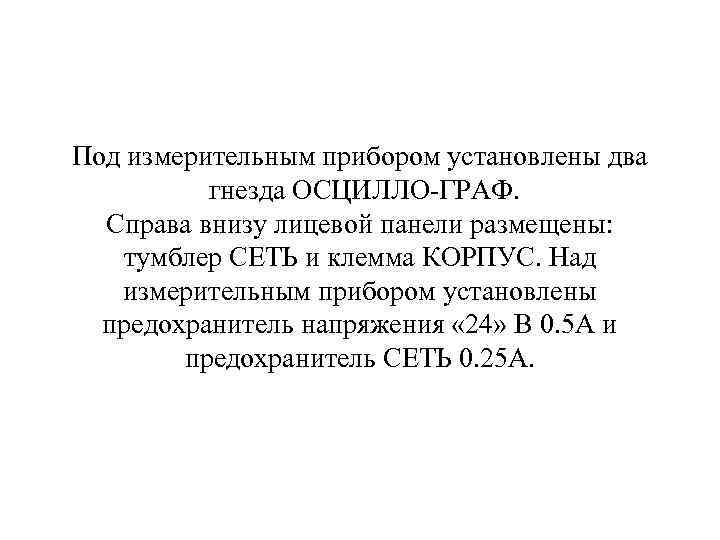

Под измерительным прибором установлены два гнезда ОСЦИЛЛО ГРАФ. Справа внизу лицевой панели размещены: тумблер СЕТЬ и клемма КОРПУС. Над измерительным прибором установлены предохранитель напряжения « 24» В 0. 5 А и предохранитель СЕТЬ 0. 25 А.

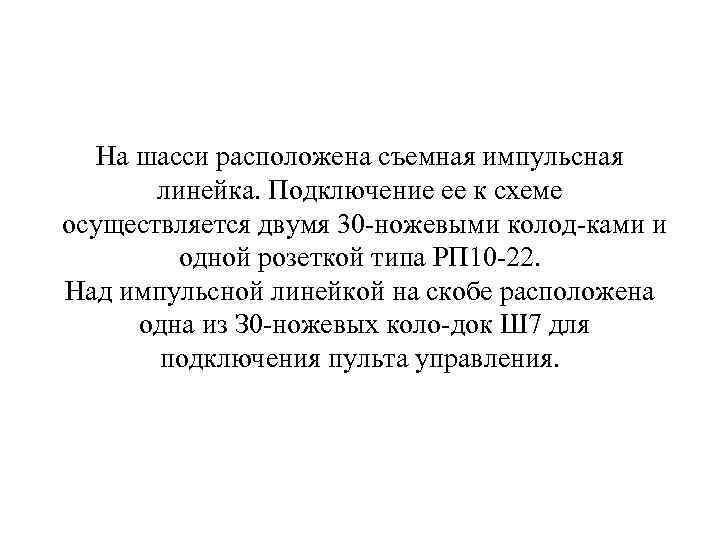

На шасси расположена съемная импульсная линейка. Подключение ее к схеме осуществляется двумя 30 ножевыми колод ками и одной розеткой типа РП 10 22. Над импульсной линейкой на скобе расположена одна из З 0 ножевых коло док Ш 7 для подключения пульта управления.

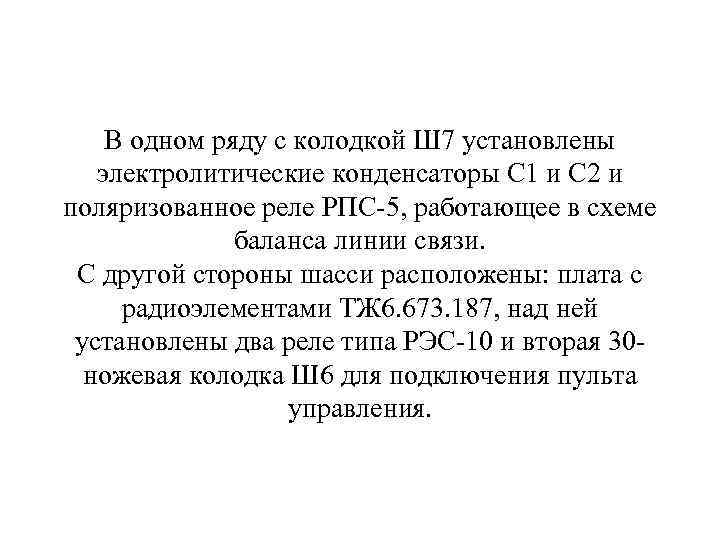

В одном ряду с колодкой Ш 7 установлены электролитические конденсаторы С 1 и С 2 и поляризованное реле РПС 5, работающее в схеме баланса линии связи. С другой стороны шасси расположены: плата с радиоэлементами ТЖ 6. 673. 187, над ней установлены два реле типа РЭС 10 и вторая 30 ножевая колодка Ш 6 для подключения пульта управления.

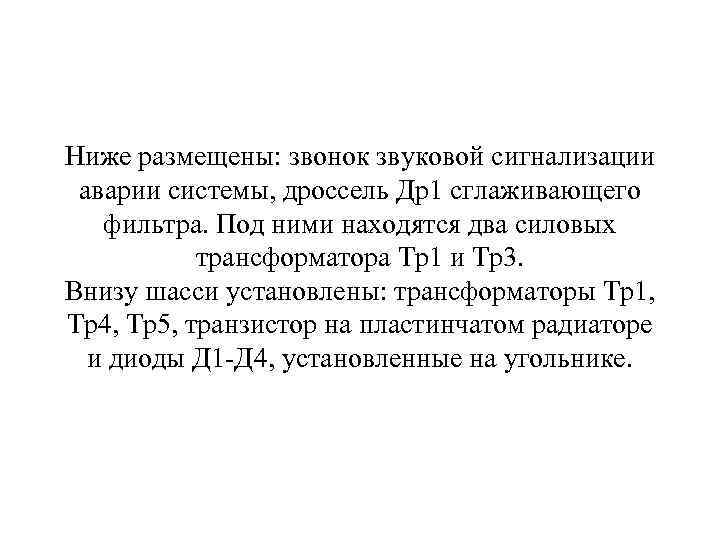

Ниже размещены: звонок звуковой сигнализации аварии системы, дроссель Др1 сглаживающего фильтра. Под ними находятся два силовых трансформатора Тр1 и Тр3. Внизу шасси установлены: трансформаторы Тр1, Тр4, Тр5, транзистор на пластинчатом радиаторе и диоды Д 1 Д 4, установленные на угольнике.

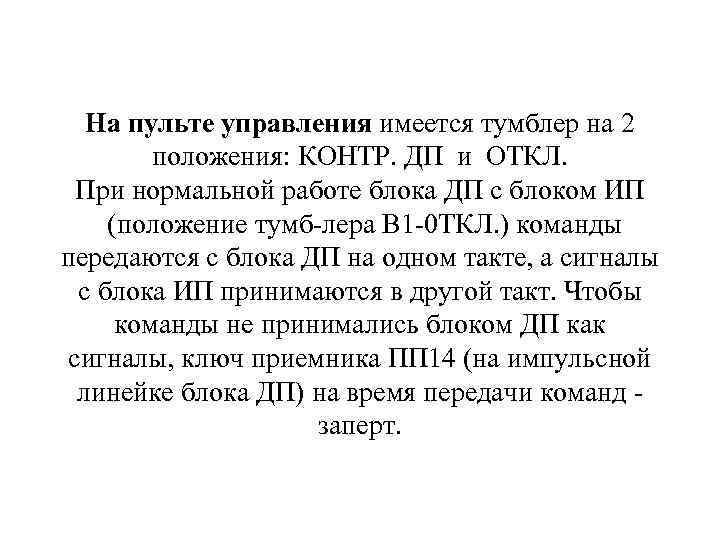

На пульте управления имеется тумблер на 2 положения: КОНТР. ДП и ОТКЛ. При нормальной работе блока ДП с блоком ИП (положение тумб лера В 1 0 ТКЛ. ) команды передаются с блока ДП на одном такте, а сигналы с блока ИП принимаются в другой такт. Чтобы команды не принимались блоком ДП как сигналы, ключ приемника ПП 14 (на импульсной линейке блока ДП) на время передачи команд заперт.

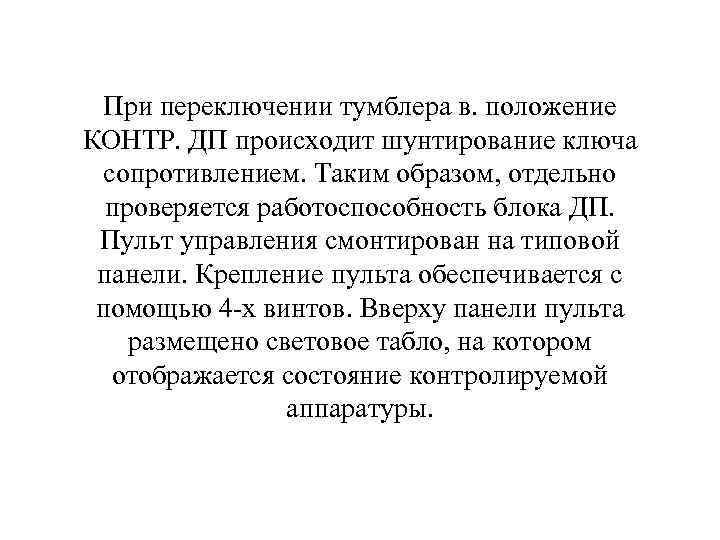

При переключении тумблера в. положение КОНТР. ДП происходит шунтирование ключа сопротивлением. Таким образом, отдельно проверяется работоспособность блока ДП. Пульт управления смонтирован на типовой панели. Крепление пульта обеспечивается с помощью 4 х винтов. Вверху панели пульта размещено световое табло, на котором отображается состояние контролируемой аппаратуры.

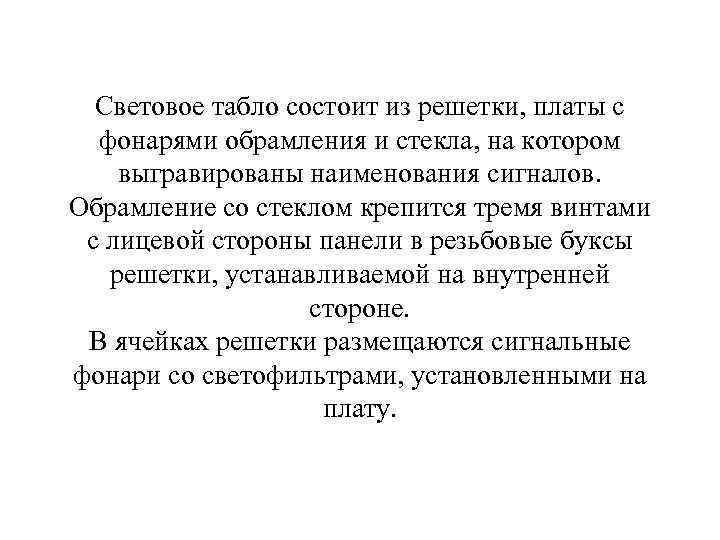

Световое табло состоит из решетки, платы с фонарями обрамления и стекла, на котором выгравированы наименования сигналов. Обрамление со стеклом крепится тремя винтами с лицевой стороны панели в резьбовые буксы решетки, устанавливаемой на внутренней стороне. В ячейках решетки размещаются сигнальные фонари со светофильтрами, установленными на плату.

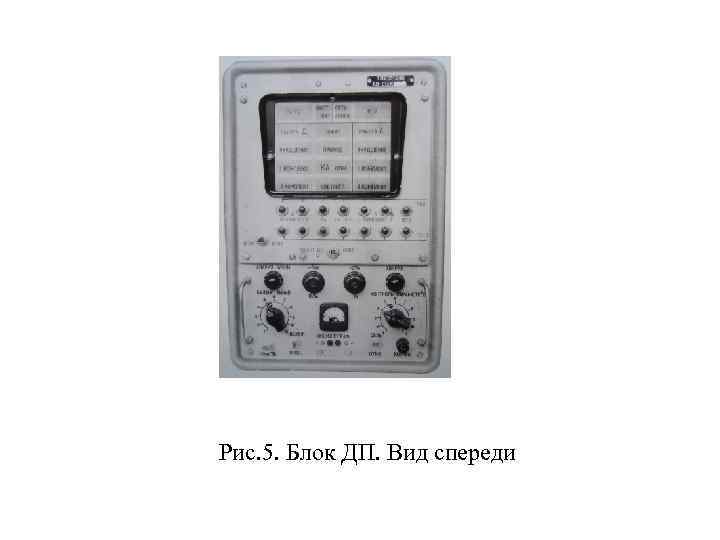

Рис. 5. Блок ДП. Вид спереди

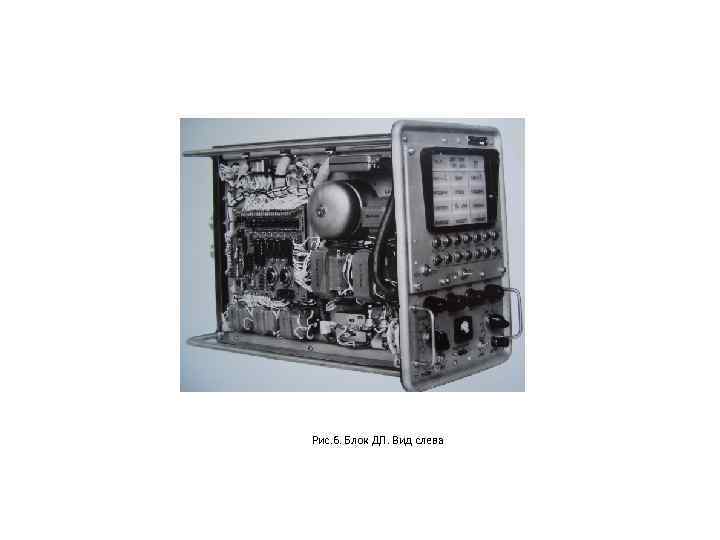

Рис. 6. Блок ДП. Вид слева

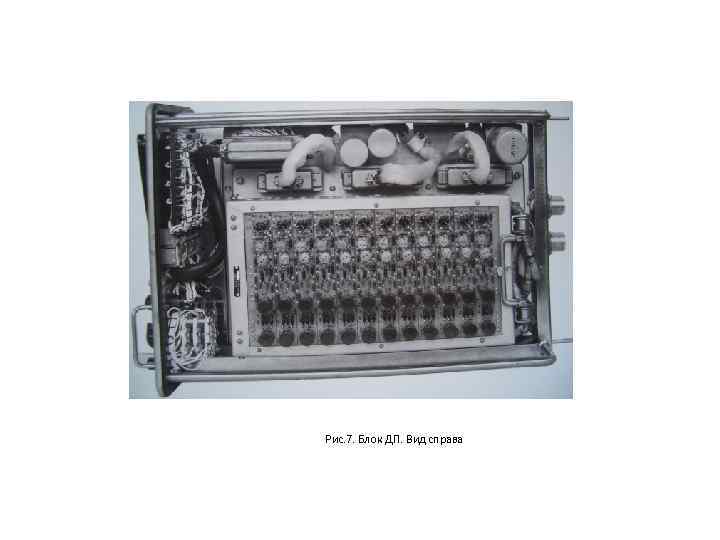

Рис. 7. Блок ДП. Вид справа

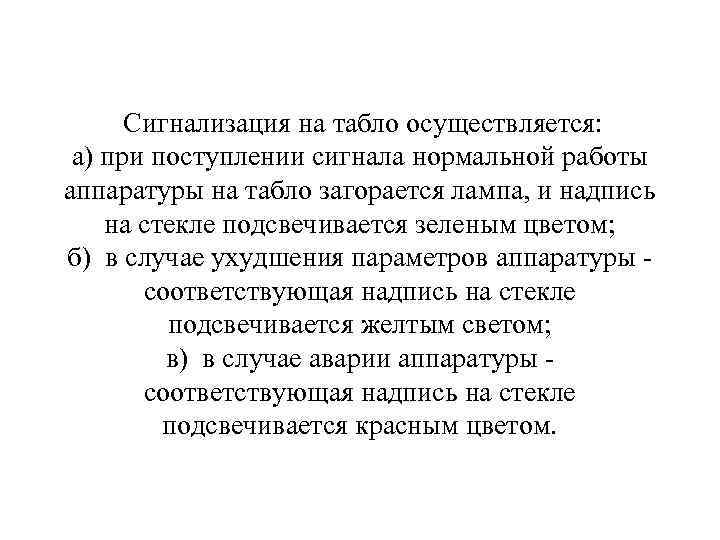

Сигнализация на табло осуществляется: а) при поступлении сигнала нормальной работы аппаратуры на табло загорается лампа, и надпись на стекле подсвечивается зеленым цветом; б) в случае ухудшения параметров аппаратуры соответствующая надпись на стекле подсвечивается желтым светом; в) в случае аварии аппаратуры соответствующая надпись на стекле подсвечивается красным цветом.

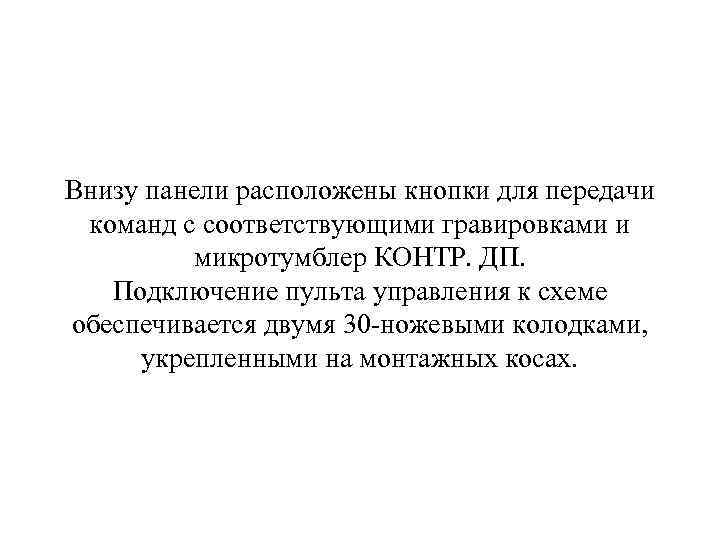

Внизу панели расположены кнопки для передачи команд с соответствующими гравировками и микротумблер КОНТР. ДП. Подключение пульта управления к схеме обеспечивается двумя 30 ножевыми колодками, укрепленными на монтажных косах.

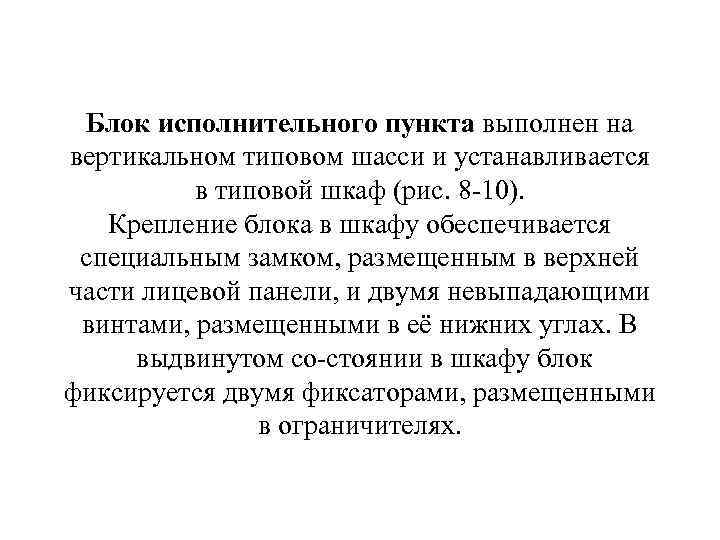

Блок исполнительного пункта выполнен на вертикальном типовом шасси и устанавливается в типовой шкаф (рис. 8 10). Крепление блока в шкафу обеспечивается специальным замком, размещенным в верхней части лицевой панели, и двумя невыпадающими винтами, размещенными в её нижних углах. В выдвинутом со стоянии в шкафу блок фиксируется двумя фиксаторами, размещенными в ограничителях.

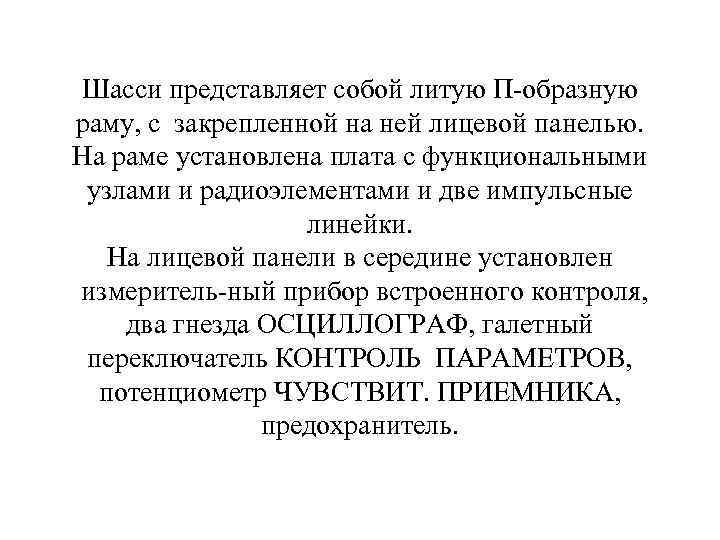

Шасси представляет собой литую П образную раму, с закрепленной на ней лицевой панелью. На раме установлена плата с функциональными узлами и радиоэлементами и две импульсные линейки. На лицевой панели в середине установлен измеритель ный прибор встроенного контроля, два гнезда ОСЦИЛЛОГРАФ, галетный переключатель КОНТРОЛЬ ПАРАМЕТРОВ, потенциометр ЧУВСТВИТ. ПРИЕМНИКА, предохранитель.

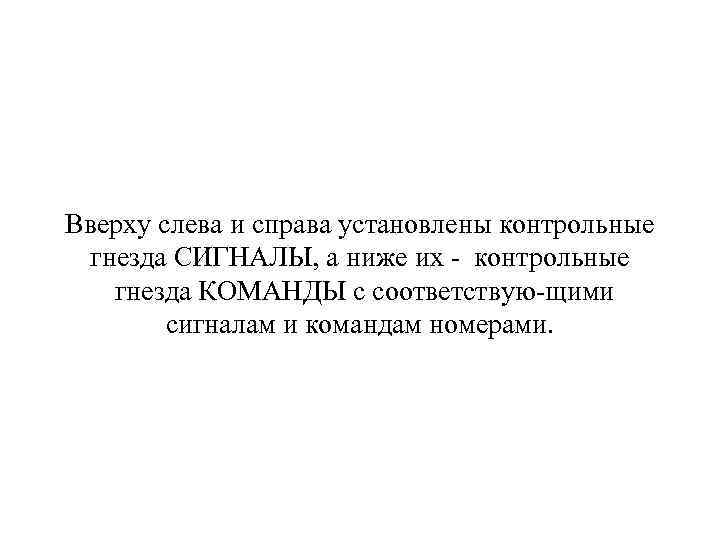

Вверху слева и справа установлены контрольные гнезда СИГНАЛЫ, а ниже их контрольные гнезда КОМАНДЫ с соответствую щими сигналам и командам номерами.

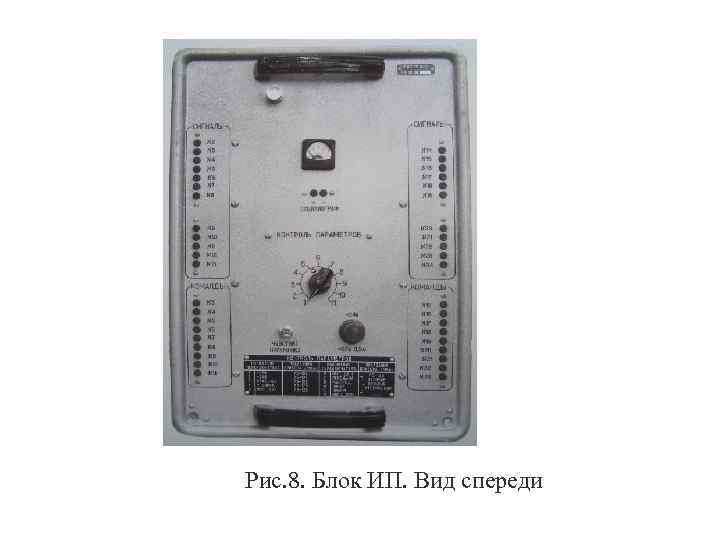

Рис. 8. Блок ИП. Вид спереди

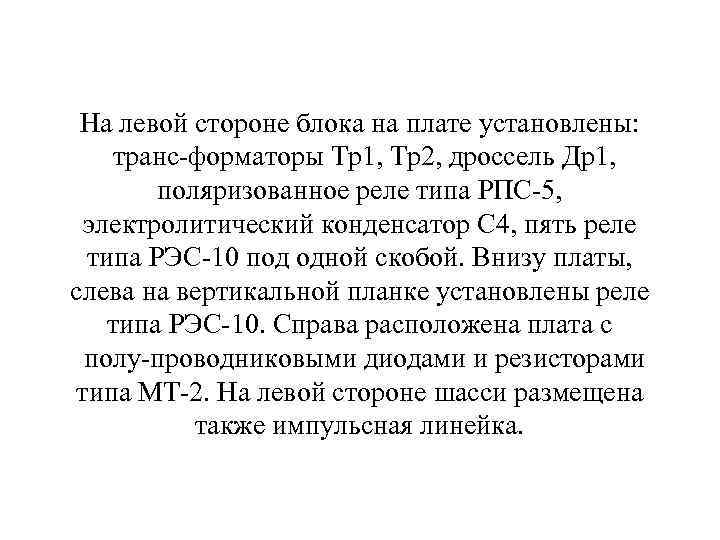

На левой стороне блока на плате установлены: транс форматоры Тр1, Тр2, дроссель Др1, поляризованное реле типа РПС 5, электролитический конденсатор С 4, пять реле типа РЭС 10 под одной скобой. Внизу платы, слева на вертикальной планке установлены реле типа РЭС 10. Справа расположена плата с полу проводниковыми диодами и резисторами типа МТ 2. На левой стороне шасси размещена также импульсная линейка.

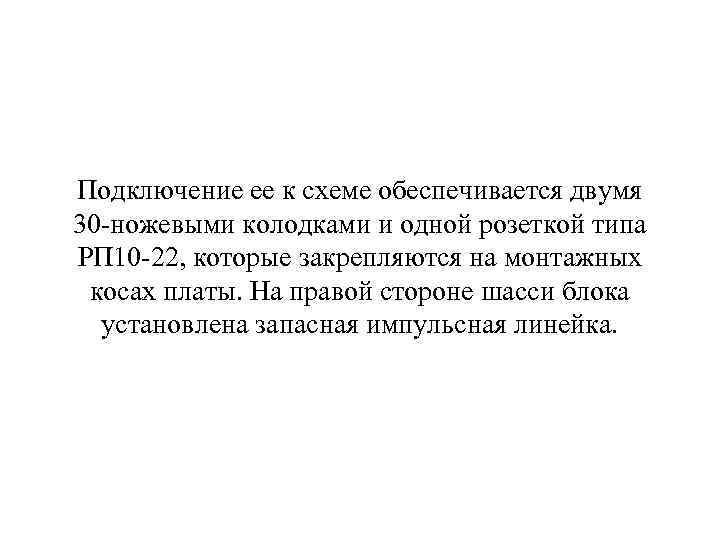

Подключение ее к схеме обеспечивается двумя 30 ножевыми колодками и одной розеткой типа РП 10 22, которые закрепляются на монтажных косах платы. На правой стороне шасси блока установлена запасная импульсная линейка.

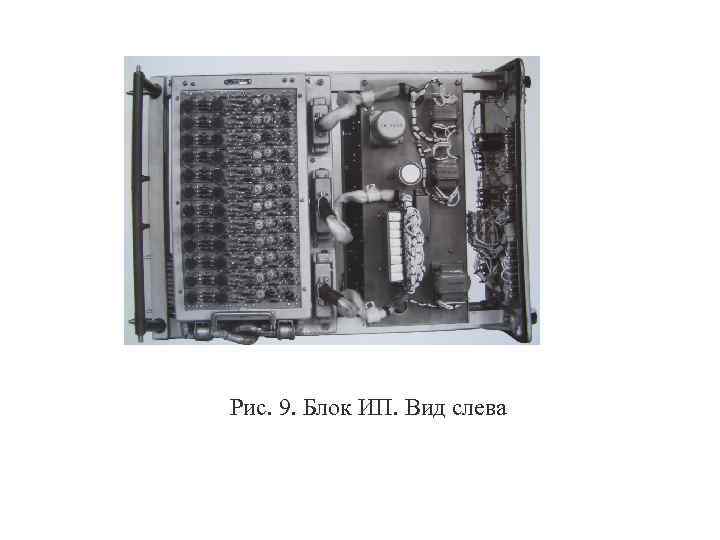

Рис. 9. Блок ИП. Вид слева

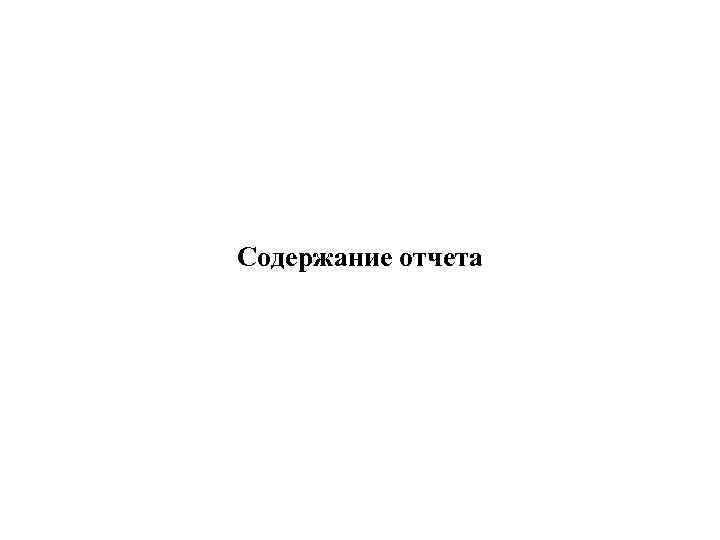

Содержание отчета

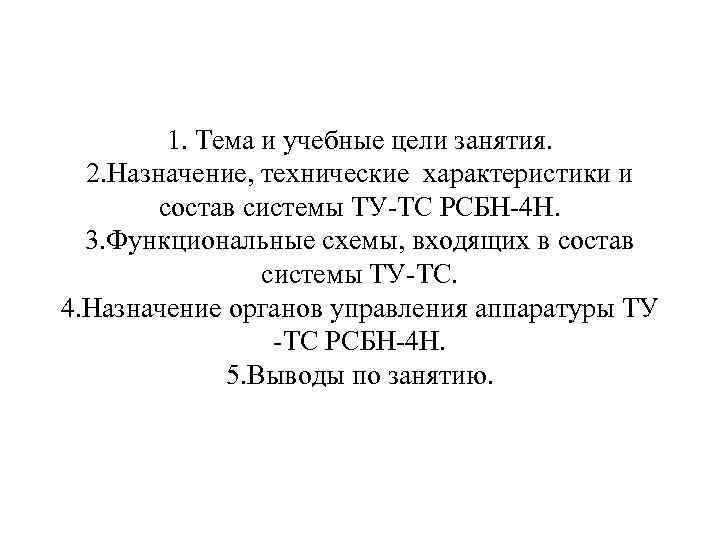

1. Тема и учебные цели занятия. 2. Назначение, технические характеристики и состав системы ТУ ТС РСБН 4 Н. 3. Функциональные схемы, входящих в состав системы ТУ ТС. 4. Назначение органов управления аппаратуры ТУ ТС РСБН 4 Н. 5. Выводы по занятию.

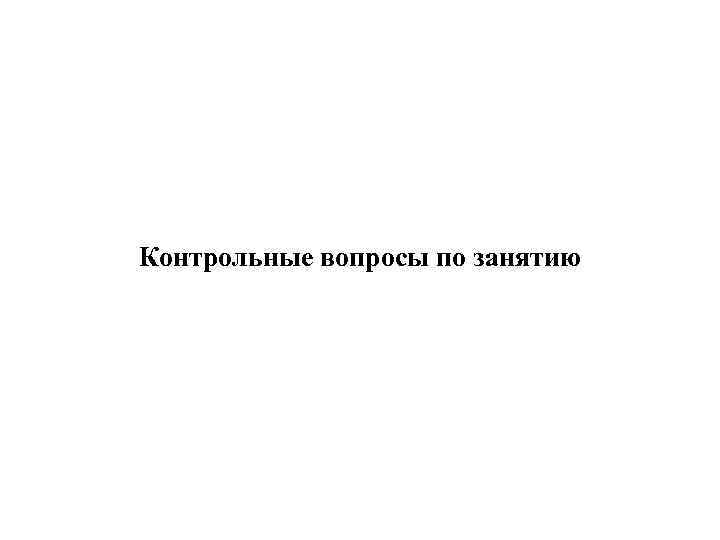

Контрольные вопросы по занятию
1. Назначение, технические характеристики и состав системы ТУ ТС РСБН 4 Н. 2. Принцип построения системы ТУ ТС. 3. Принцип контроля исправности системы ТУ ТС. 4. Принцип передачи команд. 5. Принцип передачи сигналов. 6. Принцип работы блоков, входящих в состав системы ТУ ТС. 7. Конструкция и органы управления системы ТУ ТС.
