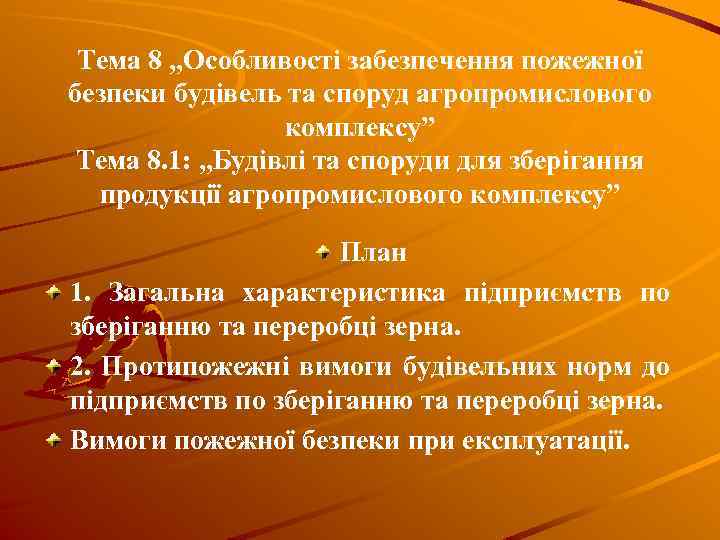

Тема 8 „Особливості забезпечення пожежної безпеки будівель та споруд агропромислового комплексу” Тема 8. 1: „Будівлі та споруди для зберігання продукції агропромислового комплексу” План 1. Загальна характеристика підприємств по зберіганню та переробці зерна. 2. Протипожежні вимоги будівельних норм до підприємств по зберіганню та переробці зерна. Вимоги пожежної безпеки при експлуатації.

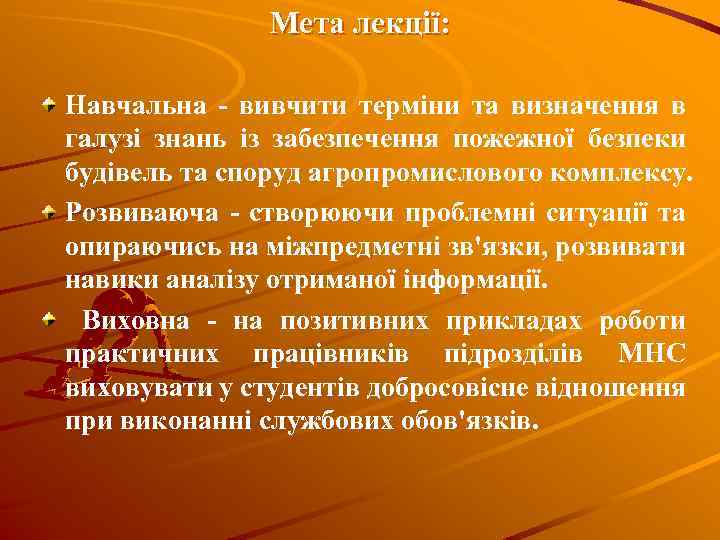

Мета лекції: Навчальна - вивчити терміни та визначення в галузі знань із забезпечення пожежної безпеки будівель та споруд агропромислового комплексу. Розвиваюча - створюючи проблемні ситуації та опираючись на міжпредметні зв'язки, розвивати навики аналізу отриманої інформації. Виховна - на позитивних прикладах роботи практичних працівників підрозділів МНС виховувати у студентів добросовісне відношення при виконанні службових обов'язків.

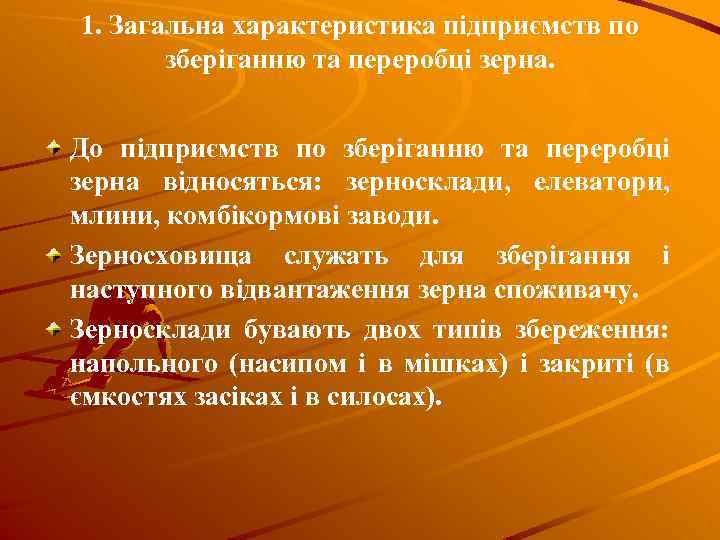

1. Загальна характеристика підприємств по зберіганню та переробці зерна. До підприємств по зберіганню та переробці зерна відносяться: зерносклади, елеватори, млини, комбікормові заводи. Зерносховища служать для зберігання і наступного відвантаження зерна споживачу. Зерносклади бувають двох типів збереження: напольного (насипом і в мішках) і закриті (в ємкостях засіках і в силосах).

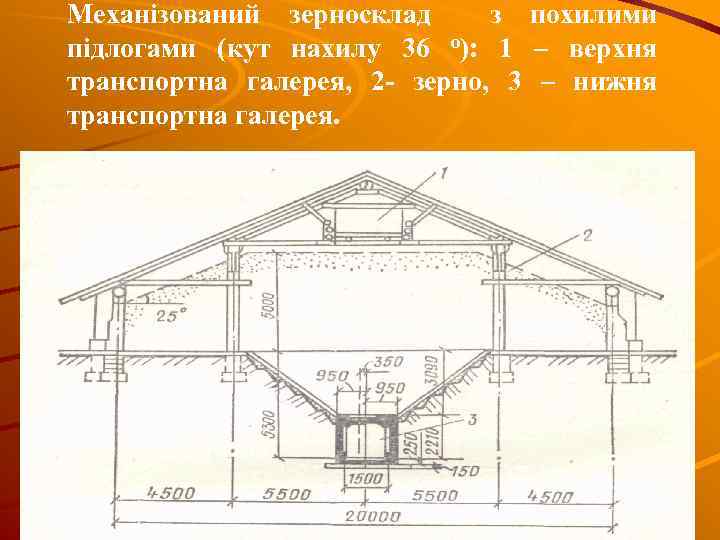

Механізований зерносклад з похилими підлогами (кут нахилу 36 о): 1 – верхня транспортна галерея, 2 - зерно, 3 – нижня транспортна галерея.

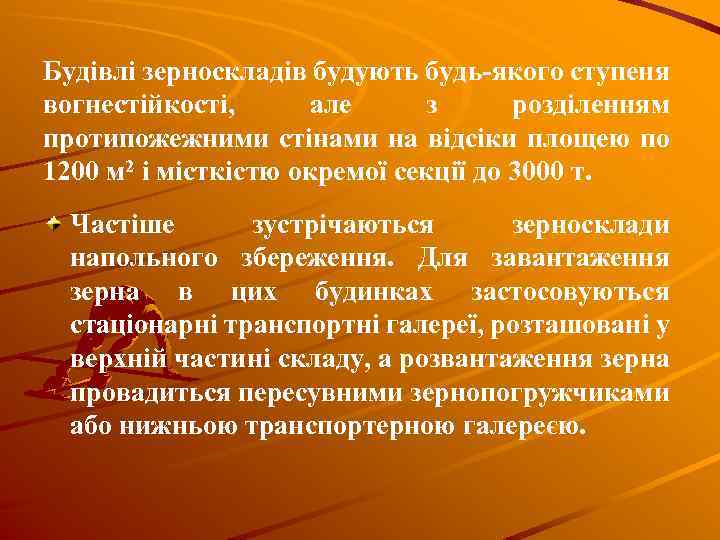

Будівлі зерноскладів будують будь-якого ступеня вогнестійкості, але з розділенням протипожежними стінами на відсіки площею по 1200 м 2 і місткістю окремої секції до 3000 т. Частіше зустрічаються зерносклади напольного збереження. Для завантаження зерна в цих будинках застосовуються стаціонарні транспортні галереї, розташовані у верхній частині складу, а розвантаження зерна провадиться пересувними зернопогружчиками або нижньою транспортерною галереєю.

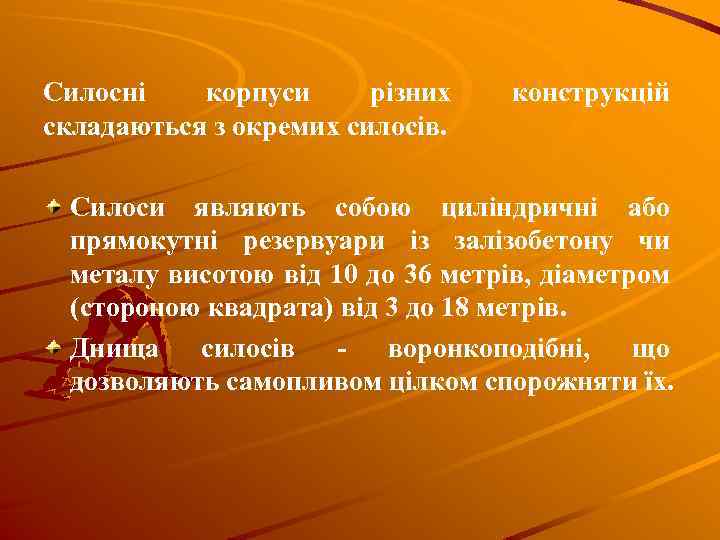

Силосні корпуси різних складаються з окремих силосів. конструкцій Силоси являють собою циліндричні або прямокутні резервуари із залізобетону чи металу висотою від 10 до 36 метрів, діаметром (стороною квадрата) від 3 до 18 метрів. Днища силосів - воронкоподібні, що дозволяють самопливом цілком спорожняти їх.

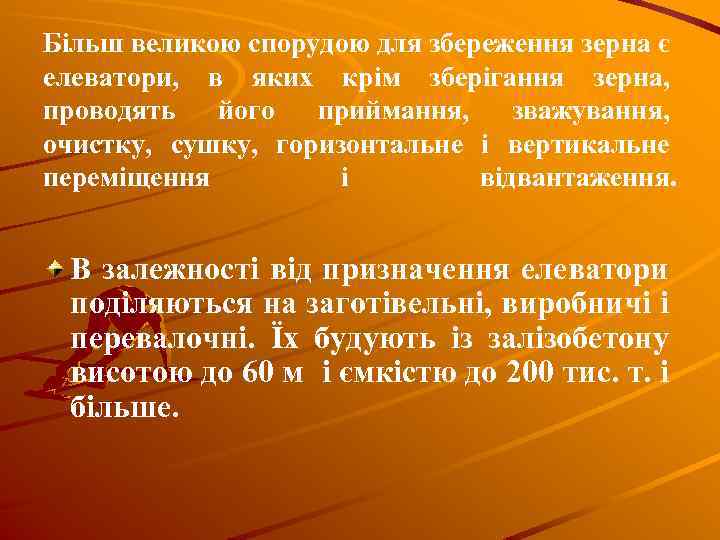

Більш великою спорудою для збереження зерна є елеватори, в яких крім зберігання зерна, проводять його приймання, зважування, очистку, сушку, горизонтальне і вертикальне переміщення і відвантаження. В залежності від призначення елеватори поділяються на заготівельні, виробничі і перевалочні. Їх будують із залізобетону висотою до 60 м і ємкістю до 200 тис. т. і більше.

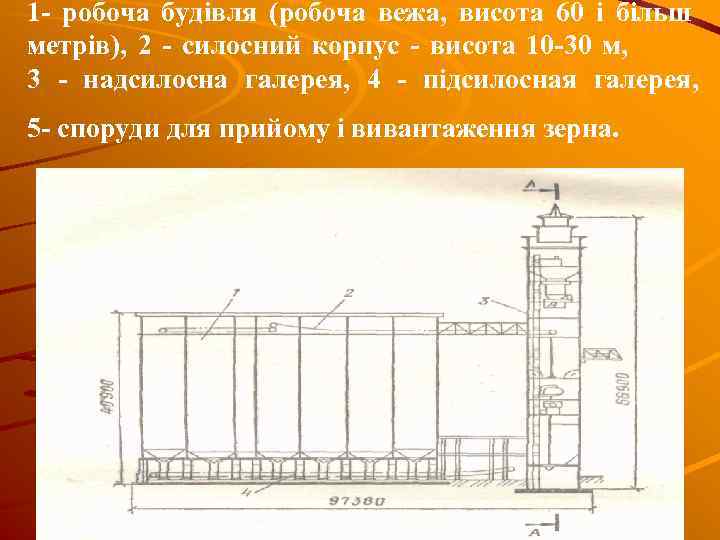

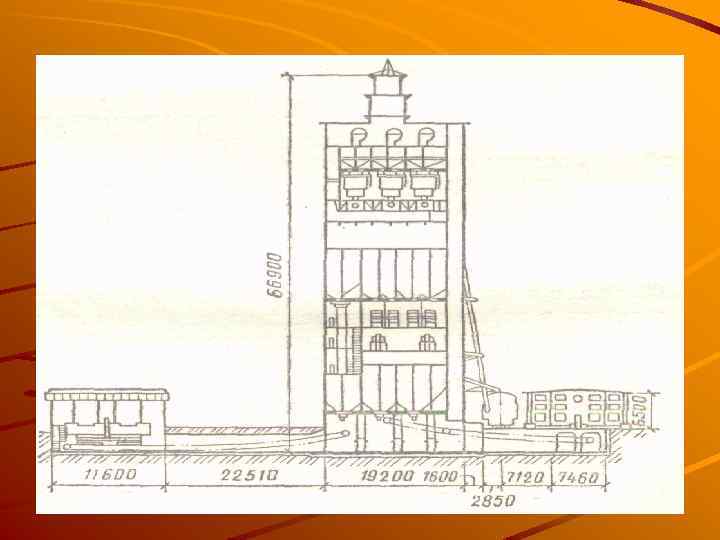

1 - робоча будівля (робоча вежа, висота 60 і більш метрів), 2 - силосний корпус - висота 10 -30 м, 3 - надсилосна галерея, 4 - підсилосная галерея, 5 - споруди для прийому і вивантаження зерна.

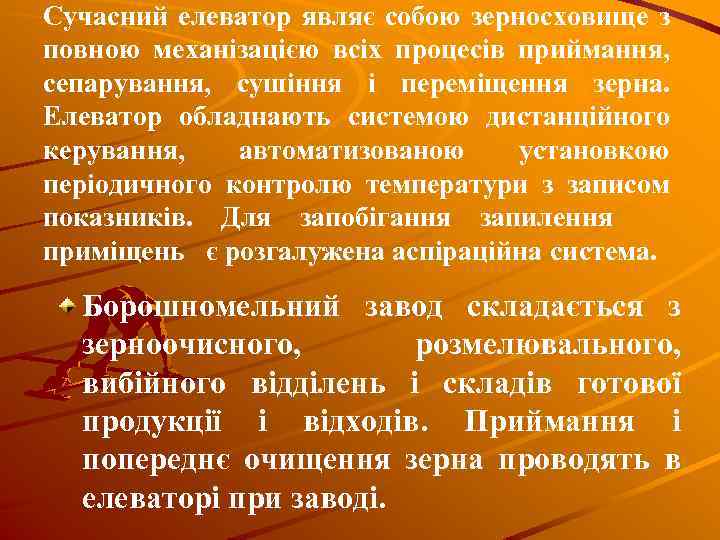

Сучасний елеватор являє собою зерносховище з повною механізацією всіх процесів приймання, сепарування, сушіння і переміщення зерна. Елеватор обладнають системою дистанційного керування, автоматизованою установкою періодичного контролю температури з записом показників. Для запобігання запилення приміщень є розгалужена аспіраційна система. Борошномельний завод складається з зерноочисного, розмелювального, вибійного відділень і складів готової продукції і відходів. Приймання і попереднє очищення зерна проводять в елеваторі при заводі.

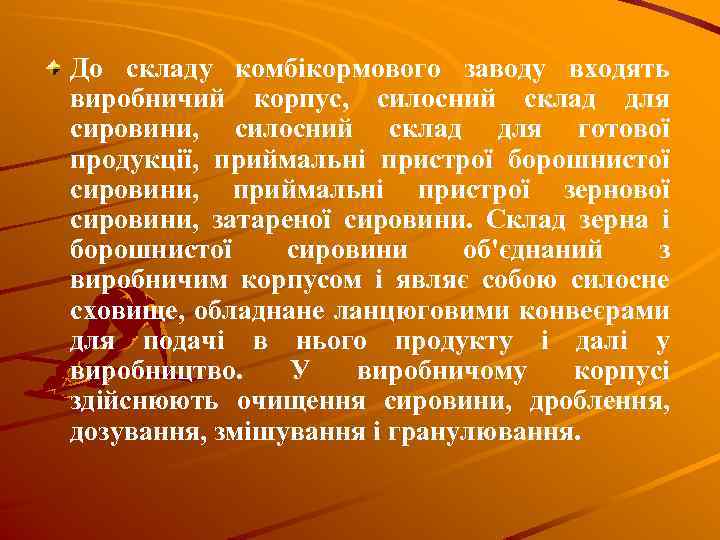

До складу комбікормового заводу входять виробничий корпус, силосний склад для сировини, силосний склад для готової продукції, приймальні пристрої борошнистої сировини, приймальні пристрої зернової сировини, затареної сировини. Склад зерна і борошнистої сировини об'єднаний з виробничим корпусом і являє собою силосне сховище, обладнане ланцюговими конвеєрами для подачі в нього продукту і далі у виробництво. У виробничому корпусі здійснюють очищення сировини, дроблення, дозування, змішування і гранулювання.

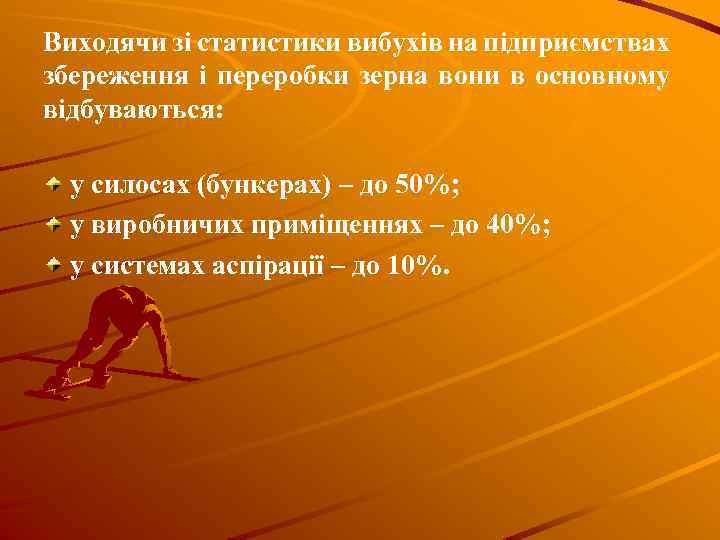

Виходячи зі статистики вибухів на підприємствах збереження і переробки зерна вони в основному відбуваються: у силосах (бункерах) – до 50%; у виробничих приміщеннях – до 40%; у системах аспірації – до 10%.

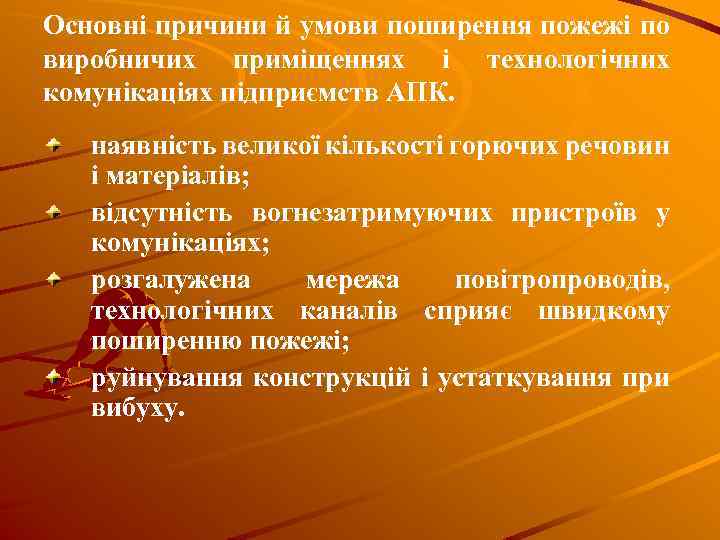

Основні причини й умови поширення пожежі по виробничих приміщеннях і технологічних комунікаціях підприємств АПК. наявність великої кількості горючих речовин і матеріалів; відсутність вогнезатримуючих пристроїв у комунікаціях; розгалужена мережа повітропроводів, технологічних каналів сприяє швидкому поширенню пожежі; руйнування конструкцій і устаткування при вибуху.

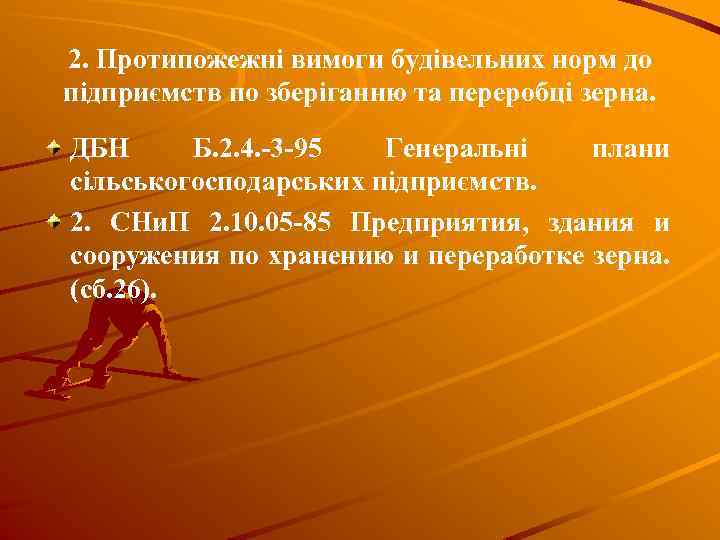

2. Протипожежні вимоги будівельних норм до підприємств по зберіганню та переробці зерна. ДБН Б. 2. 4. -3 -95 Генеральні плани сільськогосподарських підприємств. 2. СНи. П 2. 10. 05 -85 Предприятия, здания и сооружения по хранению и переработке зерна. (сб. 26).
2. 1. Протипожежні вимоги щодо генеральних планів сільскогосподарських підприємтсв. Головний вхід на СГП належить передбачати з боку основного підходу або під'їзду. Біля прохідних слід передбачати майданчики з розрахунку 0, 15 м 2 на 1 працюючого (в найбільшу зміну). Майданчики для паркування автотранспорту слід приймати з розрахунку 5 х 5 на 1 автомобіль.

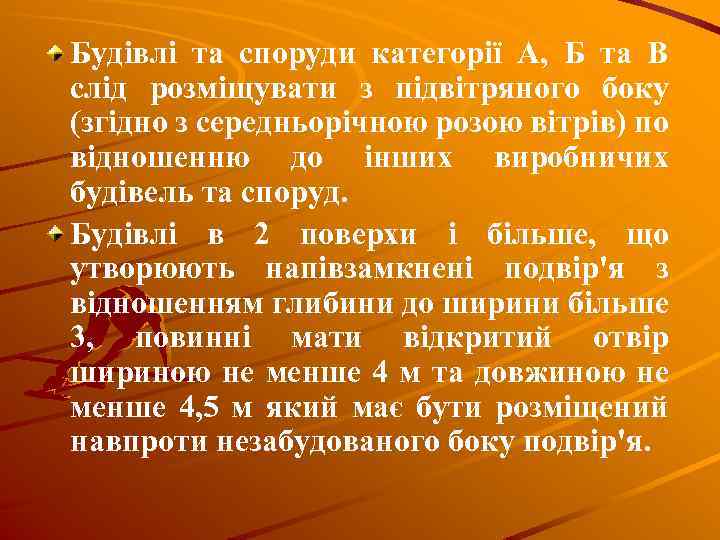

Будівлі та споруди категорії А, Б та В слід розміщувати з підвітряного боку (згідно з середньорічною розою вітрів) по відношенню до інших виробничих будівель та споруд. Будівлі в 2 поверхи і більше, що утворюють напівзамкнені подвір'я з відношенням глибини до ширини більше 3, повинні мати відкритий отвір шириною не менше 4 м та довжиною не менше 4, 5 м який має бути розміщений навпроти незабудованого боку подвір'я.

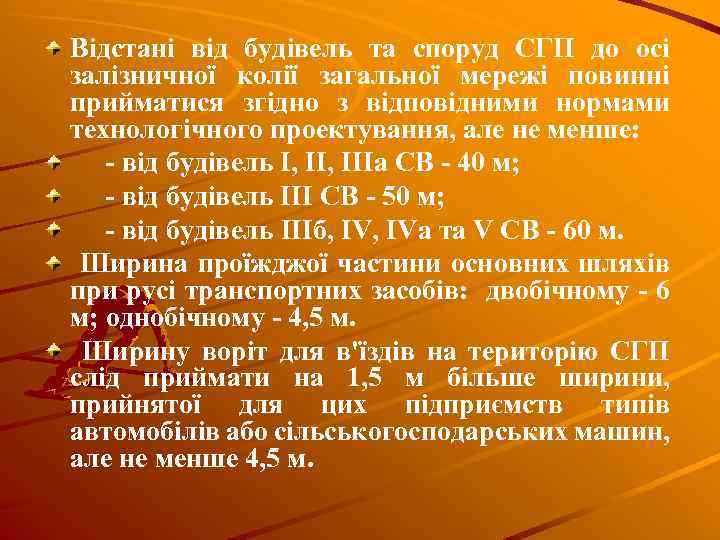

Відстані від будівель та споруд СГП до осі залізничної колії загальної мережі повинні прийматися згідно з відповідними нормами технологічного проектування, але не менше: - від будівель I, IIIa СВ - 40 м; - від будівель III СВ - 50 м; - від будівель IIIб, IVa та V СВ - 60 м. Ширина проїжджої частини основних шляхів при русі транспортних засобів: двобічному - 6 м; однобічному - 4, 5 м. Ширину воріт для в'їздів на територію СГП слід приймати на 1, 5 м більше ширини, прийнятої для цих підприємств типів автомобілів або сільськогосподарських машин, але не менше 4, 5 м.

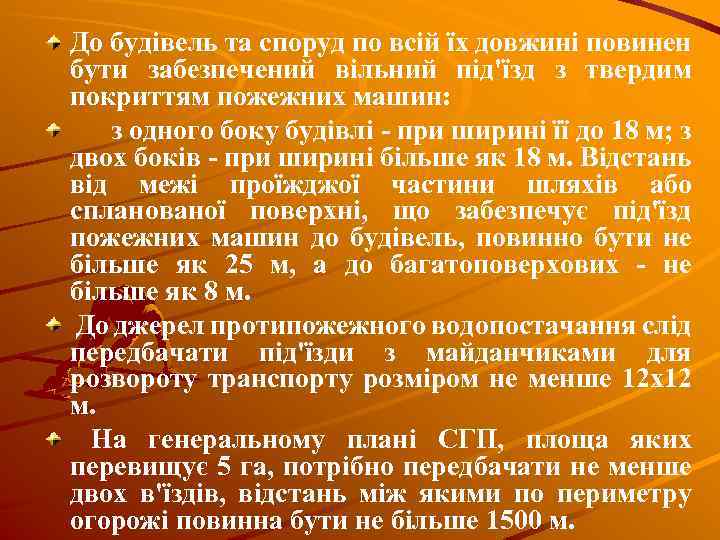

До будівель та споруд по всій їх довжині повинен бути забезпечений вільний під'їзд з твердим покриттям пожежних машин: з одного боку будівлі - при ширині її до 18 м; з двох боків - при ширині більше як 18 м. Відстань від межі проїжджої частини шляхів або спланованої поверхні, що забезпечує під'їзд пожежних машин до будівель, повинно бути не більше як 25 м, а до багатоповерхових - не більше як 8 м. До джерел протипожежного водопостачання слід передбачати під'їзди з майданчиками для розвороту транспорту розміром не менше 12 х12 м. На генеральному плані СГП, площа яких перевищує 5 га, потрібно передбачати не менше двох в'їздів, відстань між якими по периметру огорожі повинна бути не більше 1500 м.

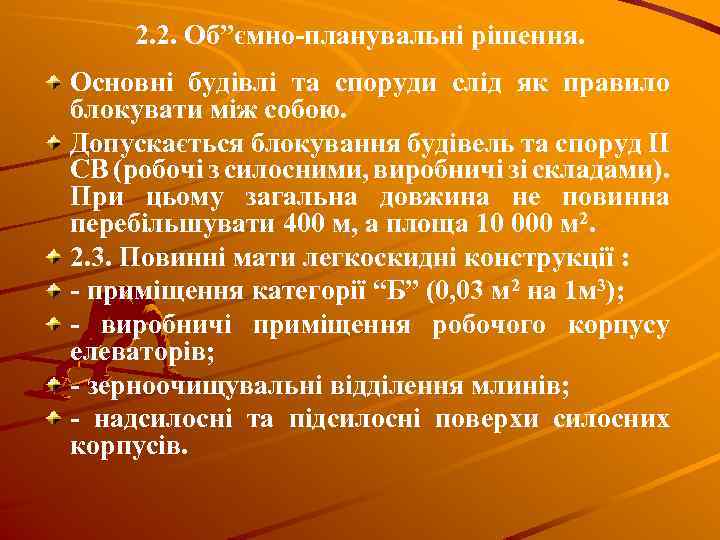

2. 2. Об”ємно-планувальні рішення. Основні будівлі та споруди слід як правило блокувати між собою. Допускається блокування будівель та споруд ІІ СВ (робочі з силосними, виробничі зі складами). При цьому загальна довжина не повинна перебільшувати 400 м, а площа 10 000 м 2. 2. 3. Повинні мати легкоскидні конструкції : - приміщення категорії “Б” (0, 03 м 2 на 1 м 3); - виробничі приміщення робочого корпусу елеваторів; - зерноочищувальні відділення млинів; - надсилосні та підсилосні поверхи силосних корпусів.

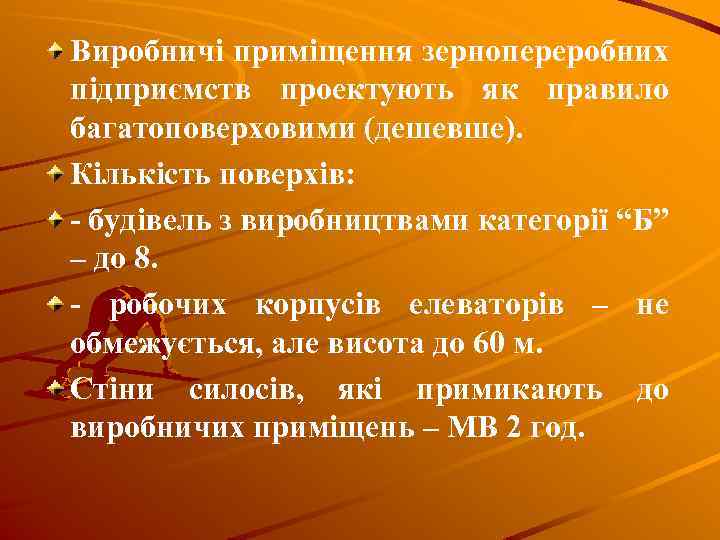

Виробничі приміщення зернопереробних підприємств проектують як правило багатоповерховими (дешевше). Кількість поверхів: - будівель з виробництвами категорії “Б” – до 8. - робочих корпусів елеваторів – не обмежується, але висота до 60 м. Стіни силосів, які примикають до виробничих приміщень – МВ 2 год.
Зерносклади. Проектуються одноповерховими. Площа будівель зерноскладів між протипожежними стінами повинна бути не більш 3000 м 2. Зерносклади, як правило повинні бути без світлових прорізів. Для внутрішніх транспортерних галерей зерноскладів III СВ і нижче допускається застосовувати дерев'яні конструкції, захищені від загоряння. Елеватори ІІІ, ІV, V СВ ємкістю більше 2500 м 3 , зерносклади площею більш 2000 м 2 обладнаються АУП.

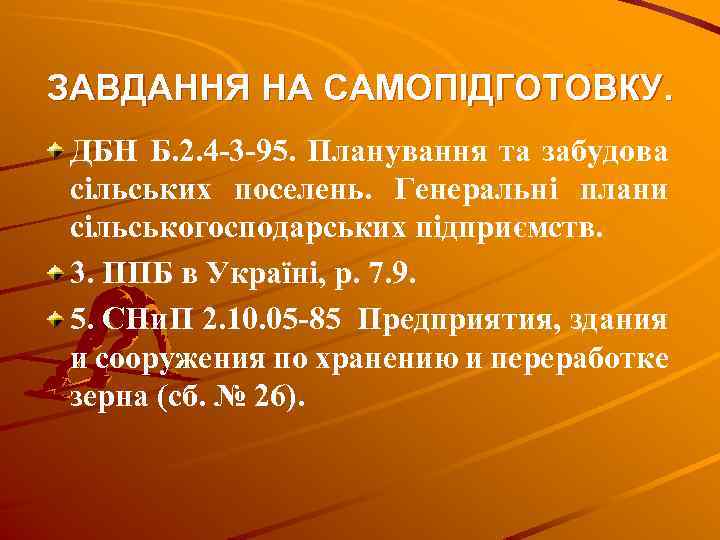

ЗАВДАННЯ НА САМОПІДГОТОВКУ. ДБН Б. 2. 4 -3 -95. Планування та забудова сільських поселень. Генеральні плани сільськогосподарських підприємств. 3. ППБ в Україні, р. 7. 9. 5. СНи. П 2. 10. 05 -85 Предприятия, здания и сооружения по хранению и переработке зерна (сб. № 26).
