ТЕМА 8 ОПОВЕЩАТЕЛИ ОХРАНАНО-ПОЖАРНЫЕ СВЕТОВые ТАБЛО СВЕТОВЫЕ

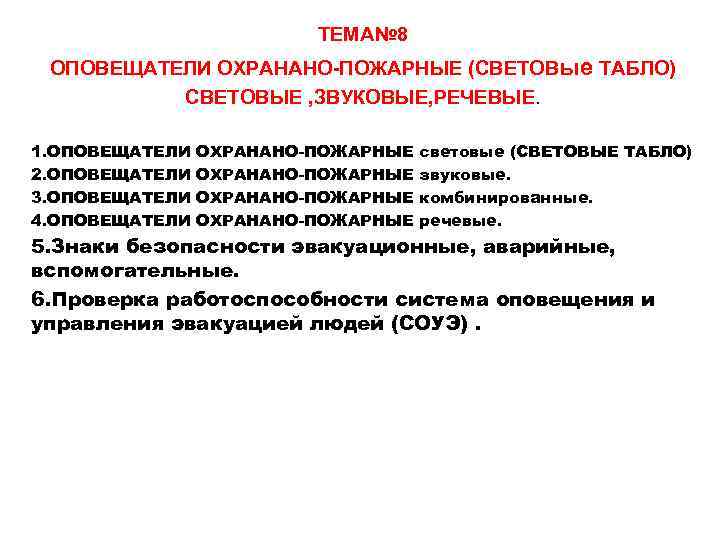

ТЕМА№ 8 ОПОВЕЩАТЕЛИ ОХРАНАНО-ПОЖАРНЫЕ (СВЕТОВые ТАБЛО) СВЕТОВЫЕ , ЗВУКОВЫЕ, РЕЧЕВЫЕ. 1. ОПОВЕЩАТЕЛИ 2. ОПОВЕЩАТЕЛИ 3. ОПОВЕЩАТЕЛИ 4. ОПОВЕЩАТЕЛИ ОХРАНАНО-ПОЖАРНЫЕ световые (СВЕТОВЫЕ ТАБЛО) звуковые. комбинированные. речевые. 5. Знаки безопасности эвакуационные, аварийные, вспомогательные. 6. Проверка работоспособности система оповещения и управления эвакуацией людей (СОУЭ).

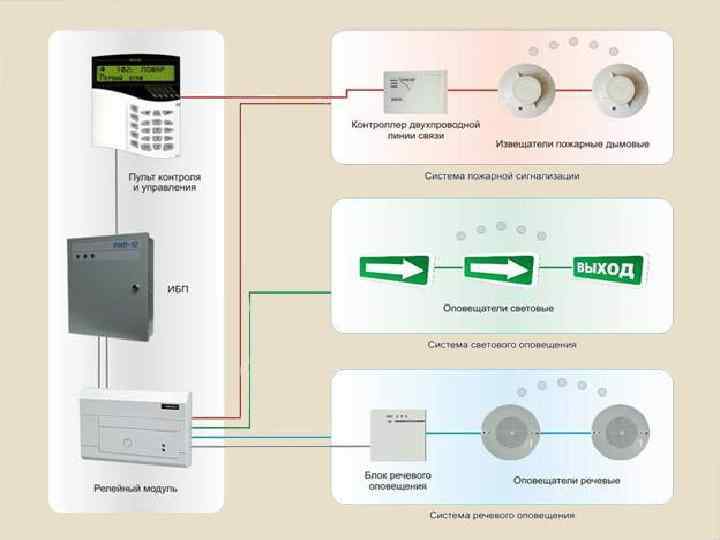

Термины, определения. Оповещатель пожарный: Техническое средство, предназначенное для оповещения людей о пожаре посредством подачи светового, звукового или речевого сигнала. Система оповещения и управления эвакуацией людей (СОУЭ): Комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации. Автоматическое управление: Приведение в действие системы оповещения и управления эвакуацией людей командным сигналом от автоматических установок пожарной сигнализации или пожаротушения. Полуавтоматическое управление: Приведение в действие системы оповещения и управления эвакуацией людей диспетчером (оператором) при получении командного сигнала от автоматических установок пожарной сигнализации или пожаротушения.

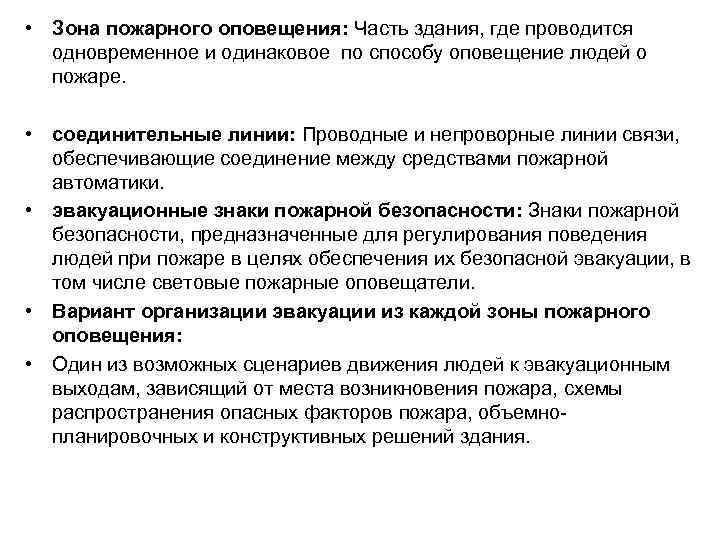

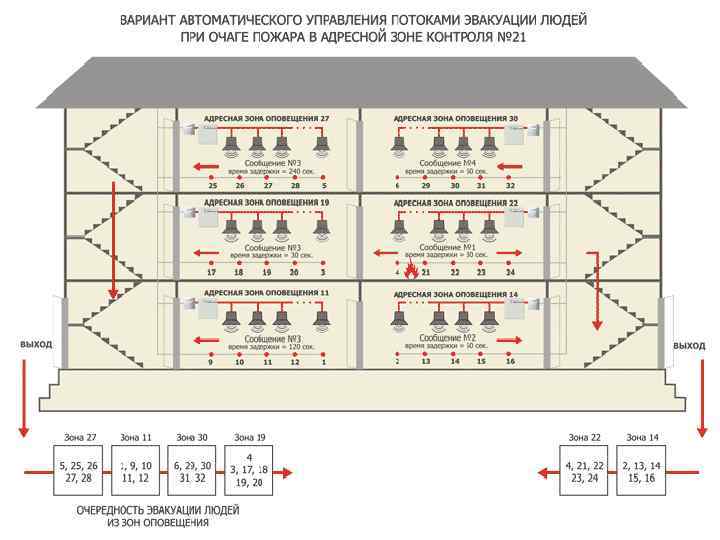

• Зона пожарного оповещения: Часть здания, где проводится одновременное и одинаковое по способу оповещение людей о пожаре. • соединительные линии: Проводные и непроворные линии связи, обеспечивающие соединение между средствами пожарной автоматики. • эвакуационные знаки пожарной безопасности: Знаки пожарной безопасности, предназначенные для регулирования поведения людей при пожаре в целях обеспечения их безопасной эвакуации, в том числе световые пожарные оповещатели. • Вариант организации эвакуации из каждой зоны пожарного оповещения: • Один из возможных сценариев движения людей к эвакуационным выходам, зависящий от места возникновения пожара, схемы распространения опасных факторов пожара, объемно планировочных и конструктивных решений здания.

Классификация систем. • • • 1. Способы оповещения: звуковой (сирена, тонированный сигнал и др. ); речевой (передача специальных текстов); световой: а) световые мигающие или (бегущая волна) оповещатели; б) световые оповещатели ≪Выход≫; в) эвакуационные знаки пожарной безопасности, указывающие направление движения; г) световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением. 2. Разделение здания на зоны пожарного оповещения СОУЭ. 3. Обратная связь зон пожарного оповещения с помещением пожарного поста, диспетчерской СОУЭ. 4. Возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения СОУЭ. 5. Координированное управление из одного пожарного постадиспетчерской всеми системами здания, связанными с обеспечением безопасности людей при пожаре СОУЭ.

ОПОВЕЩАТЕЛИ СВЕТОВЫЕ

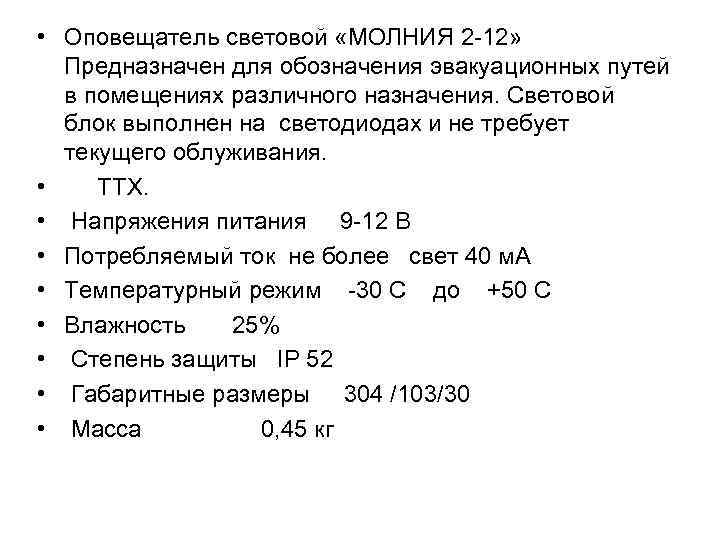

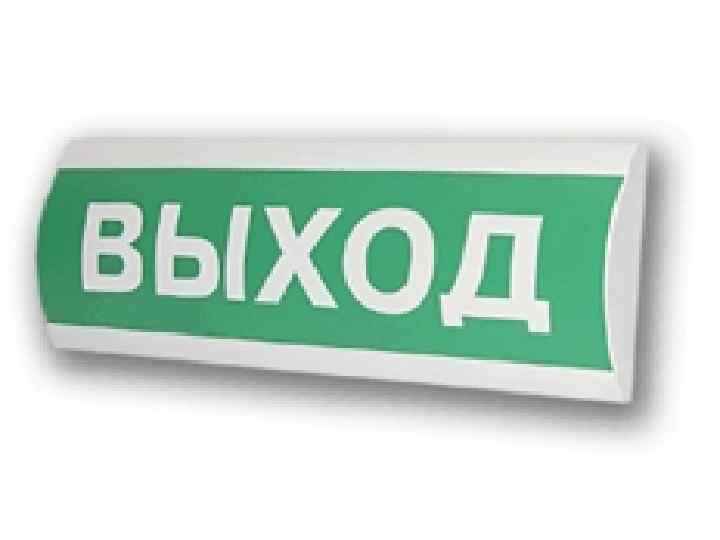

• Оповещатель световой «МОЛНИЯ 2 12» Предназначен для обозначения эвакуационных путей в помещениях различного назначения. Световой блок выполнен на светодиодах и не требует текущего облуживания. • ТТХ. • Напряжения питания 9 12 В • Потребляемый ток не более свет 40 м. А • Температурный режим 30 С до +50 С • Влажность 25% • Степень защиты IP 52 • Габаритные размеры 304 /103/30 • Масса 0, 45 кг

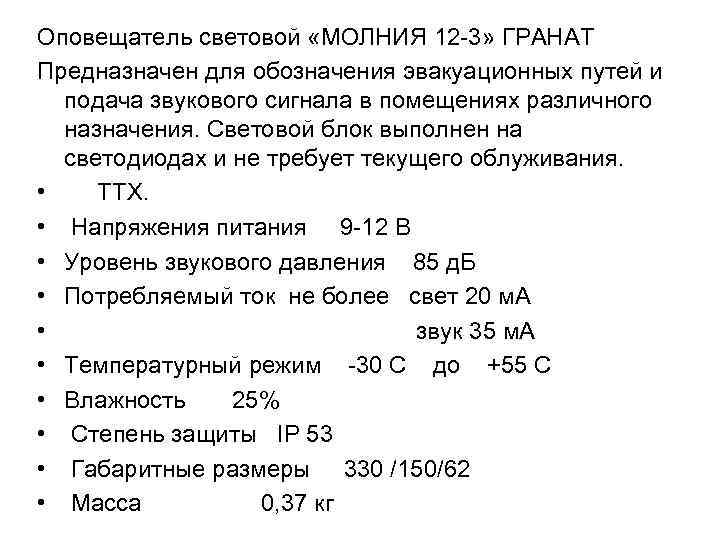

Оповещатель световой «МОЛНИЯ 12 3» ГРАНАТ Предназначен для обозначения эвакуационных путей и подача звукового сигнала в помещениях различного назначения. Световой блок выполнен на светодиодах и не требует текущего облуживания. • ТТХ. • Напряжения питания 9 12 В • Уровень звукового давления 85 д. Б • Потребляемый ток не более свет 20 м. А • звук 35 м. А • Температурный режим 30 С до +55 С • Влажность 25% • Степень защиты IP 53 • Габаритные размеры 330 /150/62 • Масса 0, 37 кг

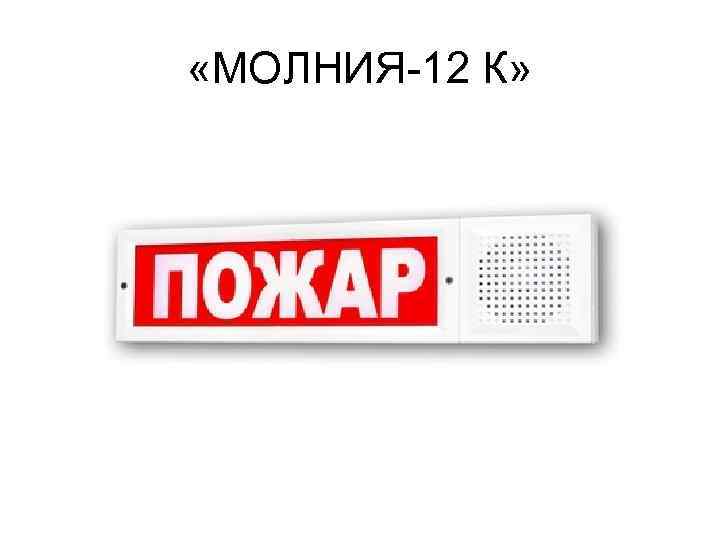

«МОЛНИЯ 12 К»

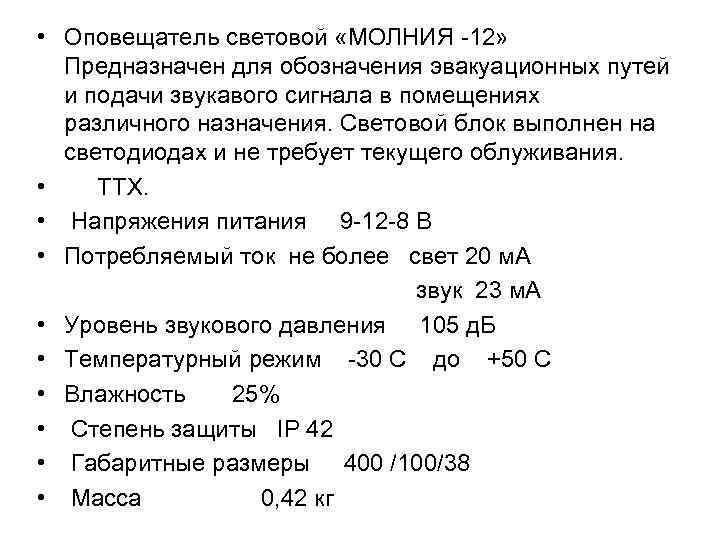

• Оповещатель световой «МОЛНИЯ 12» Предназначен для обозначения эвакуационных путей и подачи звукавого сигнала в помещениях различного назначения. Световой блок выполнен на светодиодах и не требует текущего облуживания. • ТТХ. • Напряжения питания 9 12 8 В • Потребляемый ток не более свет 20 м. А звук 23 м. А • Уровень звукового давления 105 д. Б • Температурный режим 30 С до +50 С • Влажность 25% • Степень защиты IP 42 • Габаритные размеры 400 /100/38 • Масса 0, 42 кг

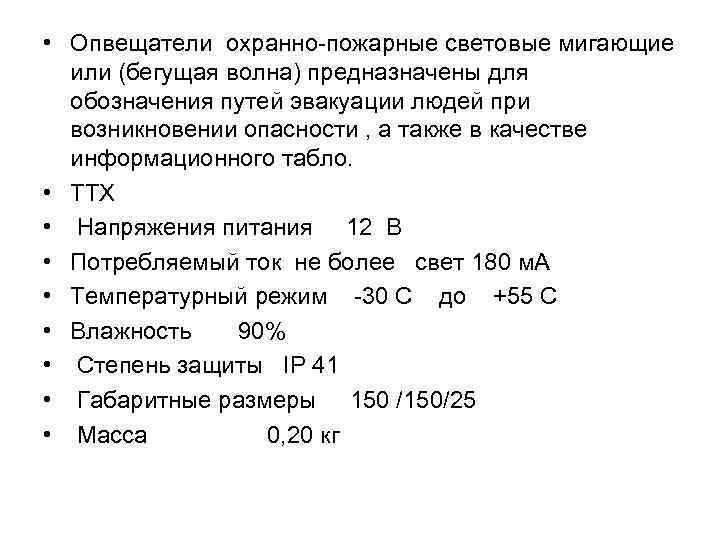

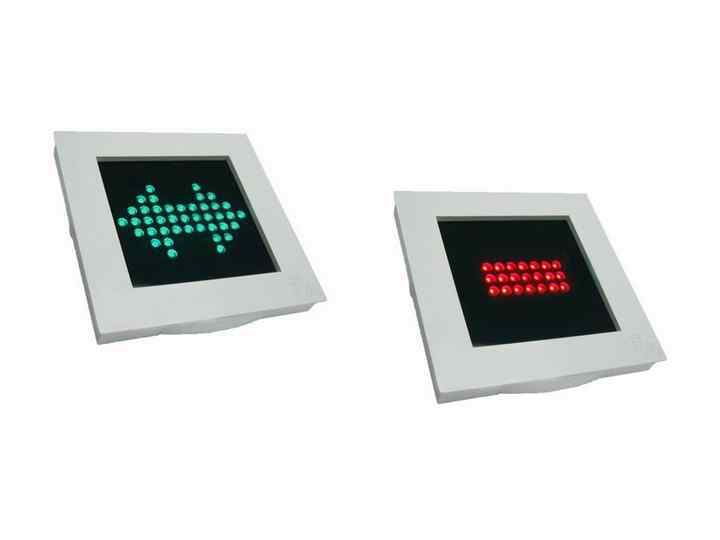

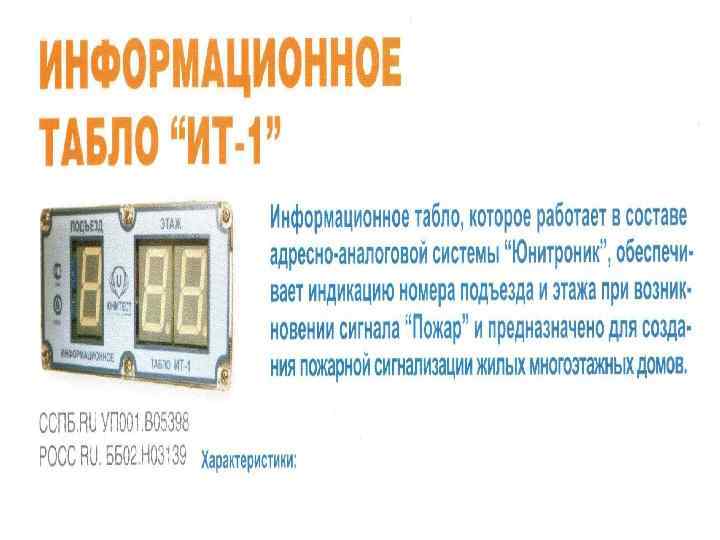

• Опвещатели охранно пожарные световые мигающие или (бегущая волна) предназначены для обозначения путей эвакуации людей при возникновении опасности , а также в качестве информационного табло. • ТТХ • Напряжения питания 12 В • Потребляемый ток не более свет 180 м. А • Температурный режим 30 С до +55 С • Влажность 90% • Степень защиты IP 41 • Габаритные размеры 150 /150/25 • Масса 0, 20 кг

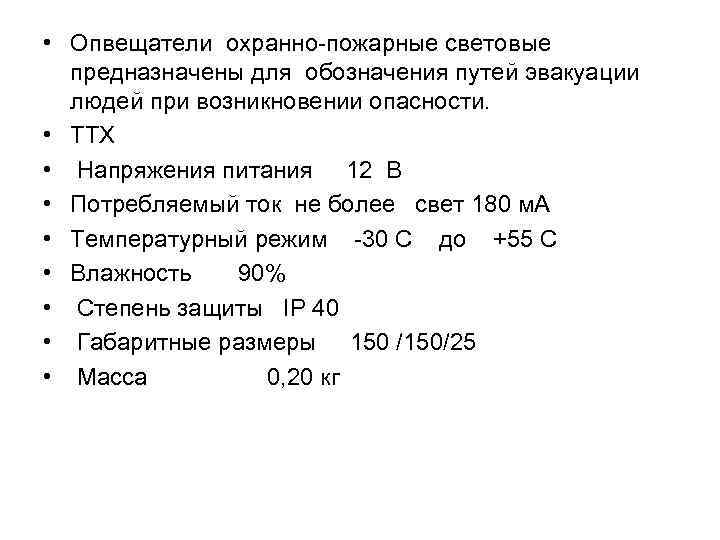

• Опвещатели охранно пожарные световые предназначены для обозначения путей эвакуации людей при возникновении опасности. • ТТХ • Напряжения питания 12 В • Потребляемый ток не более свет 180 м. А • Температурный режим 30 С до +55 С • Влажность 90% • Степень защиты IP 40 • Габаритные размеры 150 /150/25 • Масса 0, 20 кг

«Маяк 12 С» / «Маяк 220 С»

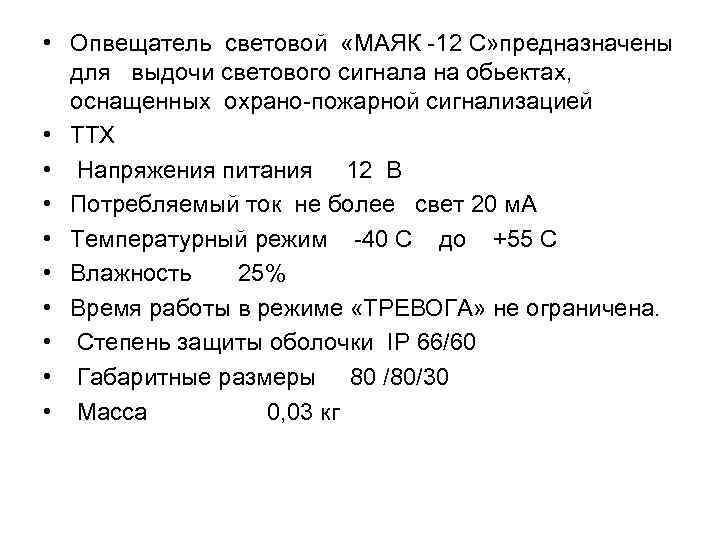

• Опвещатель световой «МАЯК 12 С» предназначены для выдочи светового сигнала на обьектах, оснащенных охрано пожарной сигнализацией • ТТХ • Напряжения питания 12 В • Потребляемый ток не более свет 20 м. А • Температурный режим 40 С до +55 С • Влажность 25% • Время работы в режиме «ТРЕВОГА» не ограничена. • Степень защиты оболочки IP 66/60 • Габаритные размеры 80 /80/30 • Масса 0, 03 кг

«Астра 10 М»

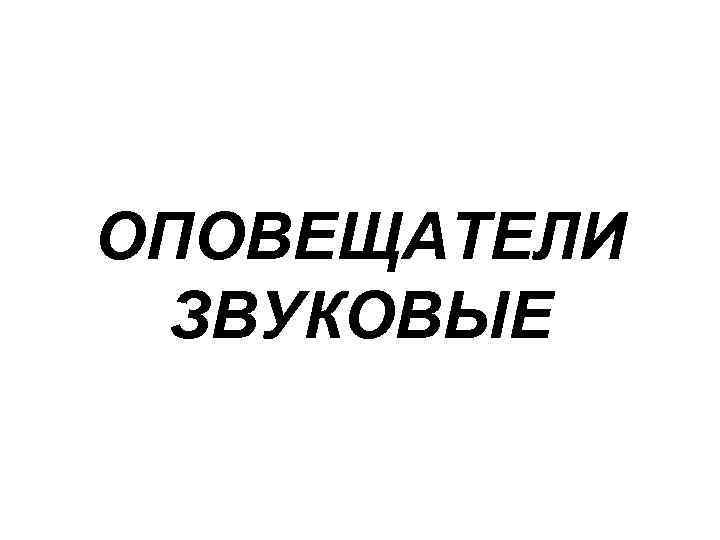

ОПОВЕЩАТЕЛИ ЗВУКОВЫЕ

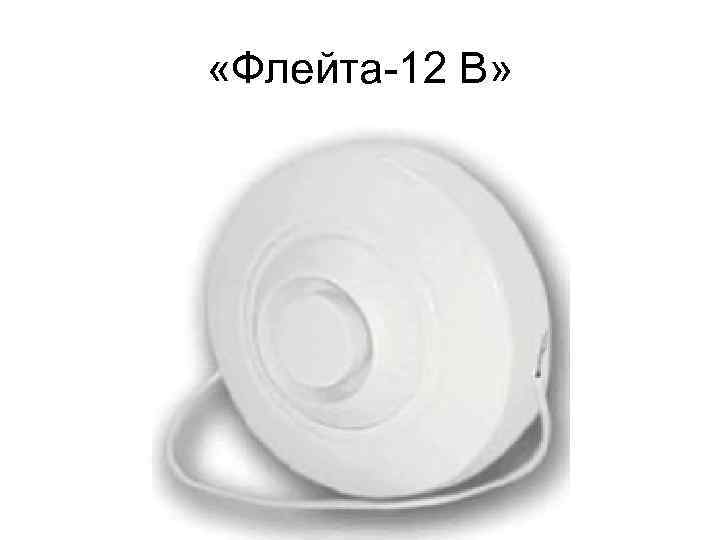

«Флейта 12 В»

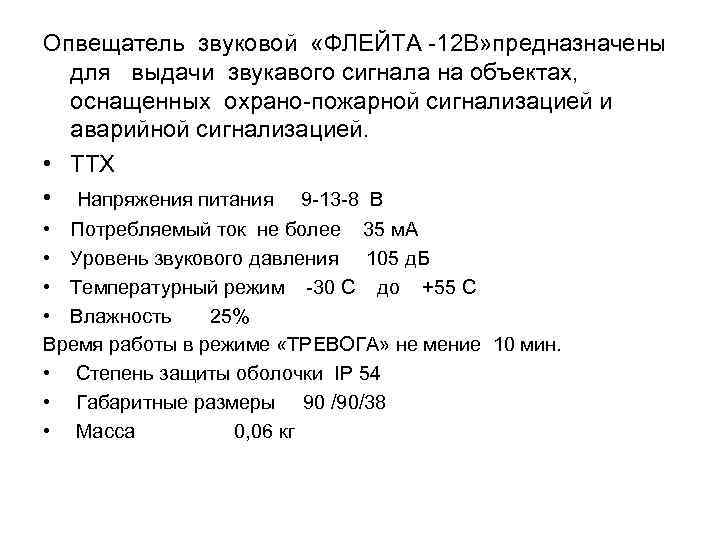

Опвещатель звуковой «ФЛЕЙТА 12 В» предназначены для выдачи звукавого сигнала на объектах, оснащенных охрано пожарной сигнализацией и аварийной сигнализацией. • ТТХ • Напряжения питания 9 13 8 В • Потребляемый ток не более 35 м. А • Уровень звукового давления 105 д. Б • Температурный режим 30 С до +55 С • Влажность 25% Время работы в режиме «ТРЕВОГА» не мение 10 мин. • Степень защиты оболочки IP 54 • Габаритные размеры 90 /90/38 • Масса 0, 06 кг

«Маяк 12 ЗМ»

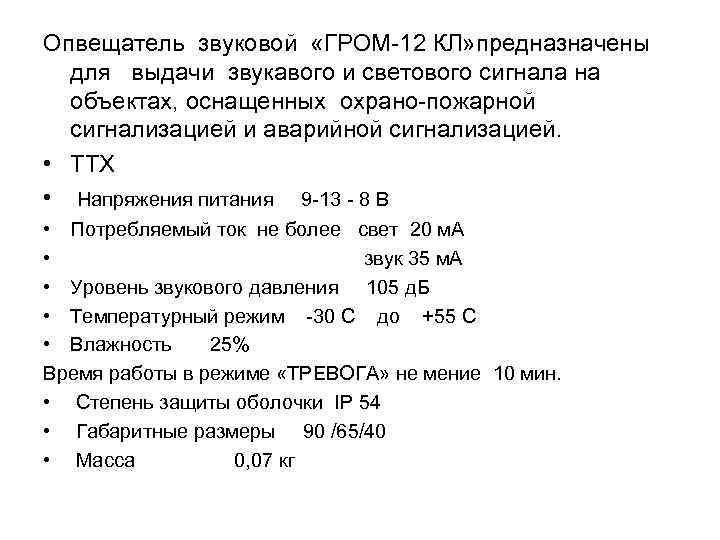

Опвещатель звуковой «ГРОМ 12 КЛ» предназначены для выдачи звукавого и светового сигнала на объектах, оснащенных охрано пожарной сигнализацией и аварийной сигнализацией. • ТТХ • Напряжения питания 9 13 8 В • Потребляемый ток не более свет 20 м. А • звук 35 м. А • Уровень звукового давления 105 д. Б • Температурный режим 30 С до +55 С • Влажность 25% Время работы в режиме «ТРЕВОГА» не мение 10 мин. • Степень защиты оболочки IP 54 • Габаритные размеры 90 /65/40 • Масса 0, 07 кг

МЗМ З

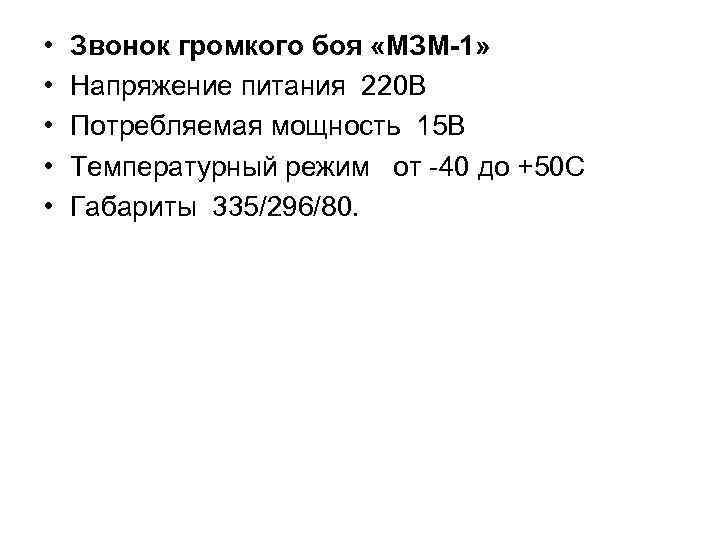

• • • Звонок громкого боя «МЗМ-1» Напряжение питания 220 В Потребляемая мощность 15 В Температурный режим от 40 до +50 С Габариты 335/296/80.

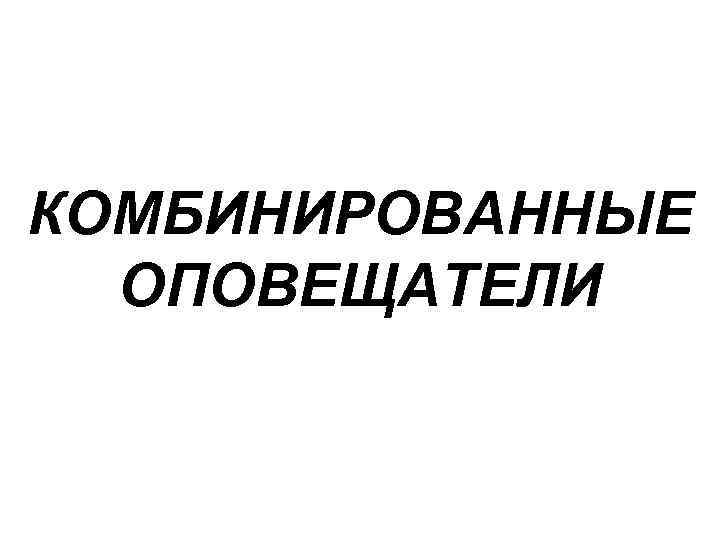

КОМБИНИРОВАННЫЕ ОПОВЕЩАТЕЛИ

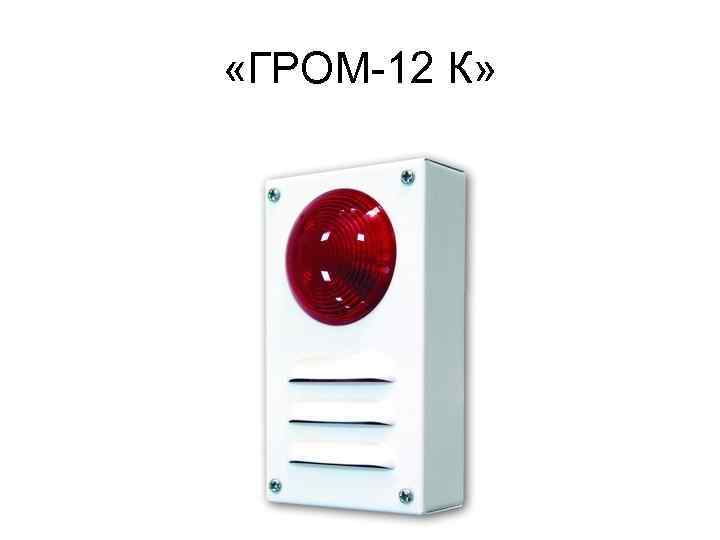

«ГРОМ 12 К»

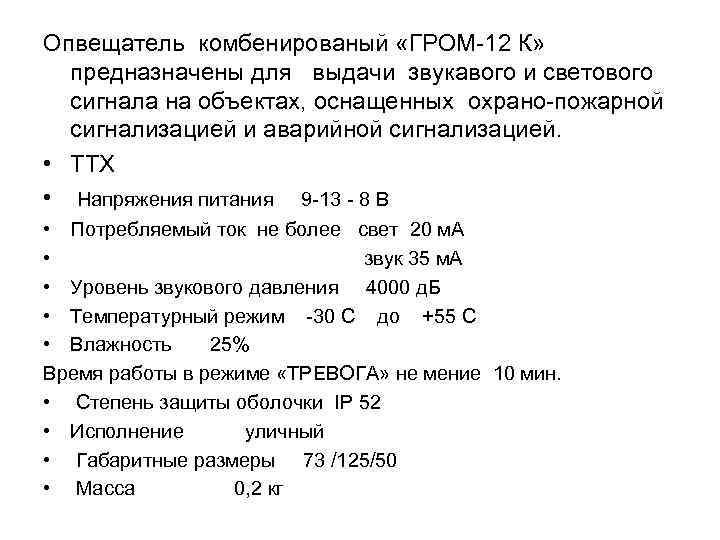

Опвещатель комбенированый «ГРОМ 12 К» предназначены для выдачи звукавого и светового сигнала на объектах, оснащенных охрано пожарной сигнализацией и аварийной сигнализацией. • ТТХ • Напряжения питания 9 13 8 В • Потребляемый ток не более свет 20 м. А • звук 35 м. А • Уровень звукового давления 4000 д. Б • Температурный режим 30 С до +55 С • Влажность 25% Время работы в режиме «ТРЕВОГА» не мение 10 мин. • Степень защиты оболочки IP 52 • Исполнение уличный • Габаритные размеры 73 /125/50 • Масса 0, 2 кг

«АСТРА 12 КЛ»

«ГРОМ 12 К»

Опвещатель комбенированый «ГРОМ 12 К» предназначены для выдачи звукавого и светового сигнала на объектах, оснащенных охрано пожарной сигнализацией и аварийной сигнализацией. • ТТХ • Напряжения питания 9 13 8 В • Потребляемый ток не более свет 20 м. А • звук 35 м. А • Уровень звукового давления 200 5000 д. Б • Температурный режим 30 С до +55 С • Влажность 25% Время работы в режиме «ТРЕВОГА» не мение 10 мин. • Степень защиты оболочки IP 52 • Исполнение уличный • Габаритные размеры 88 /122/36 • Масса 0, 2 кг

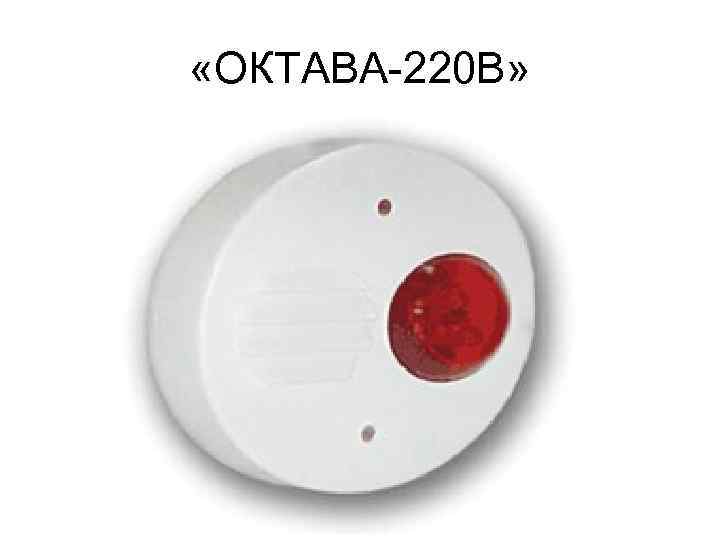

«ОКТАВА 220 В»

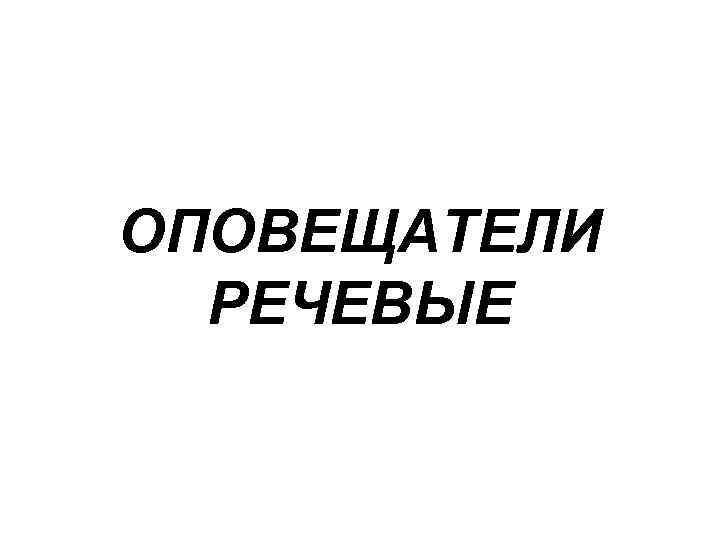

ОПОВЕЩАТЕЛИ РЕЧЕВЫЕ

БЛОК РЕЧЕВОГО ОПОВЕЩЕНИЯ

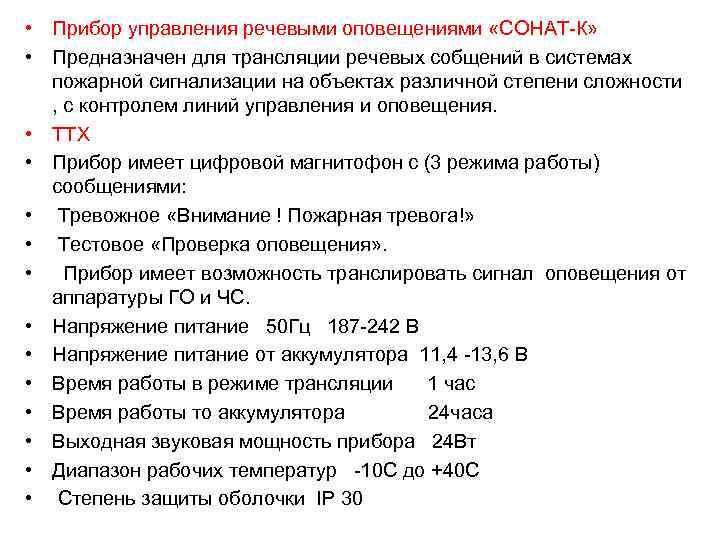

• Прибор управления речевыми оповещениями «СОНАТ К» • Предназначен для трансляции речевых собщений в системах пожарной сигнализации на объектах различной степени сложности , с контролем линий управления и оповещения. • ТТХ • Прибор имеет цифровой магнитофон с (3 режима работы) сообщениями: • Тревожное «Внимание ! Пожарная тревога!» • Тестовое «Проверка оповещения» . • Прибор имеет возможность транслировать сигнал оповещения от аппаратуры ГО и ЧС. • Напряжение питание 50 Гц 187 242 В • Напряжение питание от аккумулятора 11, 4 13, 6 В • Время работы в режиме трансляции 1 час • Время работы то аккумулятора 24 часа • Выходная звуковая мощность прибора 24 Вт • Диапазон рабочих температур 10 С до +40 С • Степень защиты оболочки IP 30

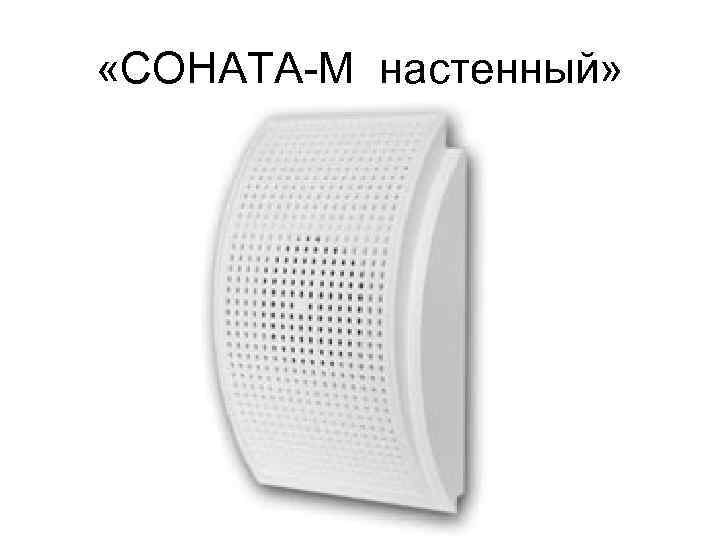

«СОНАТА М настенный»

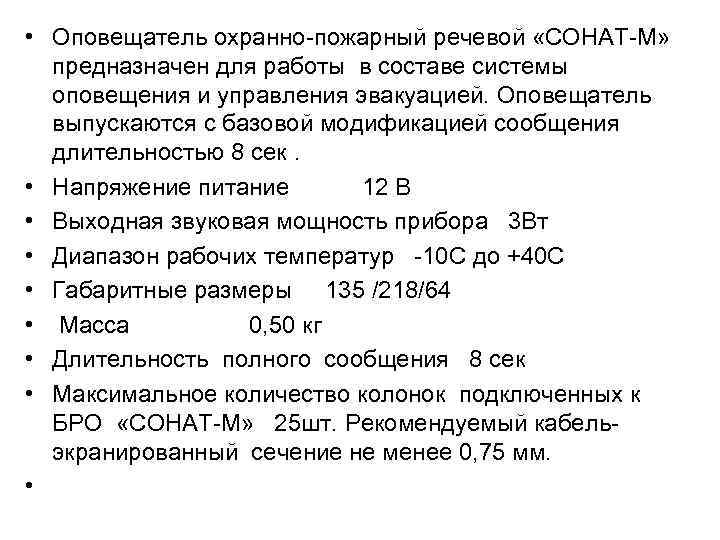

• Оповещатель охранно пожарный речевой «СОНАТ М» предназначен для работы в составе системы оповещения и управления эвакуацией. Оповещатель выпускаются с базовой модификацией сообщения длительностью 8 сек. • Напряжение питание 12 В • Выходная звуковая мощность прибора 3 Вт • Диапазон рабочих температур 10 С до +40 С • Габаритные размеры 135 /218/64 • Масса 0, 50 кг • Длительность полного сообщения 8 сек • Максимальное количество колонок подключенных к БРО «СОНАТ М» 25 шт. Рекомендуемый кабель экранированный сечение не менее 0, 75 мм. •

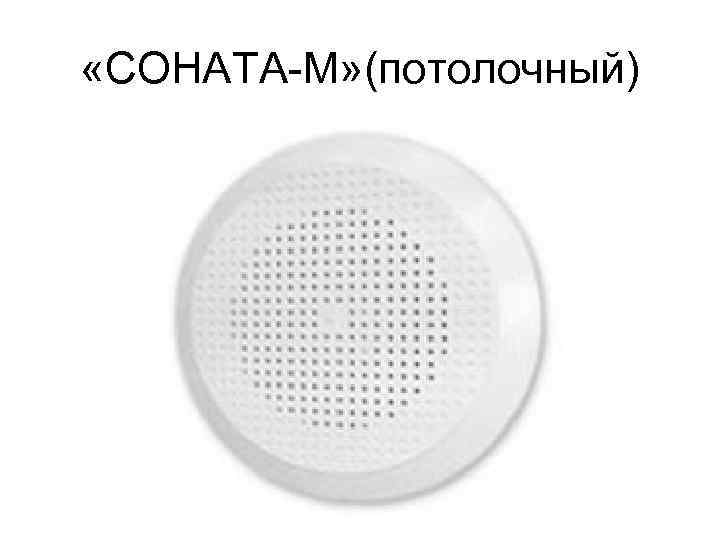

«СОНАТА М» (потолочный)

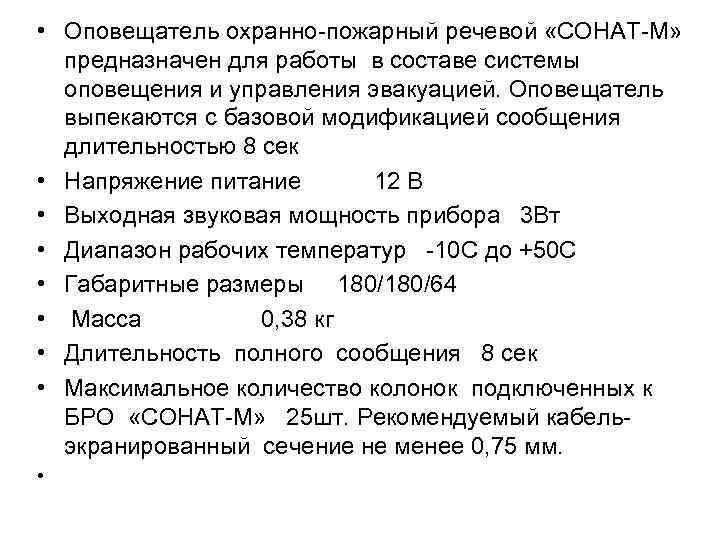

• Оповещатель охранно пожарный речевой «СОНАТ М» предназначен для работы в составе системы оповещения и управления эвакуацией. Оповещатель выпекаются с базовой модификацией сообщения длительностью 8 сек • Напряжение питание 12 В • Выходная звуковая мощность прибора 3 Вт • Диапазон рабочих температур 10 С до +50 С • Габаритные размеры 180/64 • Масса 0, 38 кг • Длительность полного сообщения 8 сек • Максимальное количество колонок подключенных к БРО «СОНАТ М» 25 шт. Рекомендуемый кабель экранированный сечение не менее 0, 75 мм. •

Блок речевого оповещения «РОКОТ-4» Режимы работы: дежурный, оповещения, трансляции внешнего сигнала с линейного входа, тестовое оповещение. Два записанных речевых сообщения: тревожное и тестовое. Речевое оповещение производится с помощью воспроизведения записанного тревожного сообщения или трансляции сигнала, подаваемого на линейный вход. Две линии оповещения, к каждой из которых могут быть подключены до 8 ми акустических систем "АС 2". Прибор при наличии сетевого напряжения заряжает встроенную АКБ. Для обеспечения контроля исправного состояния системы оповещения прибор имеет выход "Неисправность". Контроль линий управления и линий оповещения на отсутствие замыканий или обрывов. Контроль наличия АКБ, внешнего резервного источника питания. Усилитель мощности звукового сигнала имеет защиту от короткого замыкания линии оповещения. Защита от короткого замыкания, переполюсовки выводов АБ и линии подключения внешнего источника питания, защита АБ от глубокого разряда. Технические характеристики Питание от сети переменного тока с напряжением: 165. . . 253 В Максимальная потребляемая мощность: 15 Вт Уровень звукового давления на расстоянии 1 м от "АС 2 1" ("АС 2 3"): 89 д. Б от "АС 2 2" ("АС 2 4"): 86 д. Б Номинальная емкость аккумулятора (12 В): 2, 2 Ач Время работы прибора от аккумулятора: 3 часа Ток потребления от АБ, не более: 1, 2 А Диапазон рабочих температур: 10. . . +55°С Масса без аккумулятора, не более: 3 кг Габаритные размеры: 205 x 200 x 75 мм Срок службы: не менее 10 лет

Разновидности оповещателей речевых

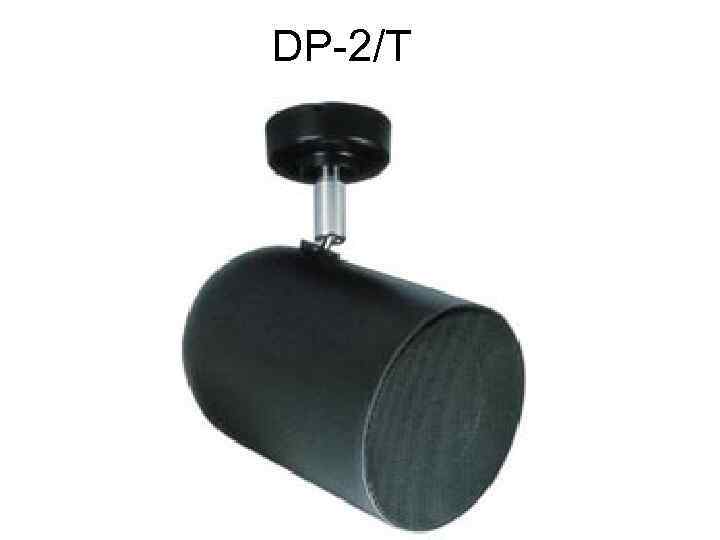

DP 2/T

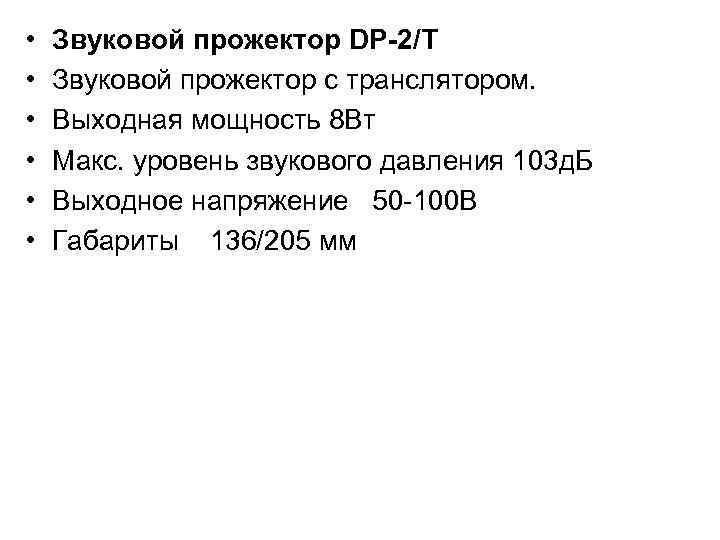

• • • Звуковой прожектор DP-2/Т Звуковой прожектор с транслятором. Выходная мощность 8 Вт Макс. уровень звукового давления 103 д. Б Выходное напряжение 50 100 В Габариты 136/205 мм

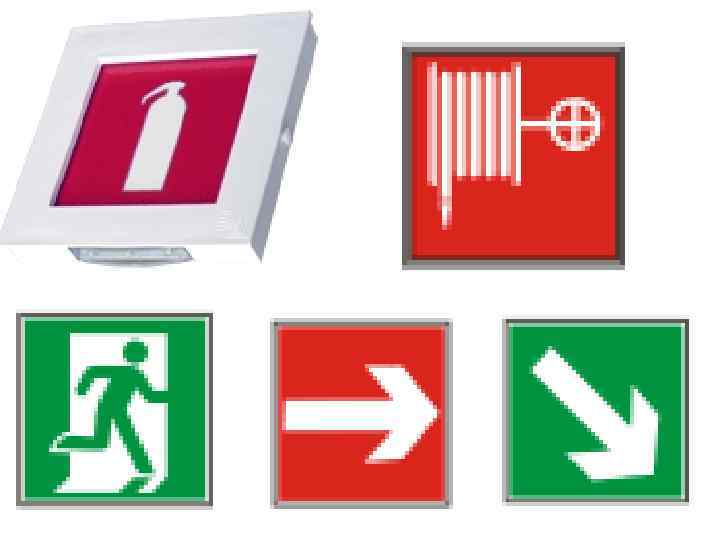

• Эвакуационные знаки пожарной безопасности: • Знаки пожарной безопасности, предна значенные для регулирования поведения людей при пожаре в целях обеспечения их безопасной эвакуации, в том числе световые пожарные оповещатели.

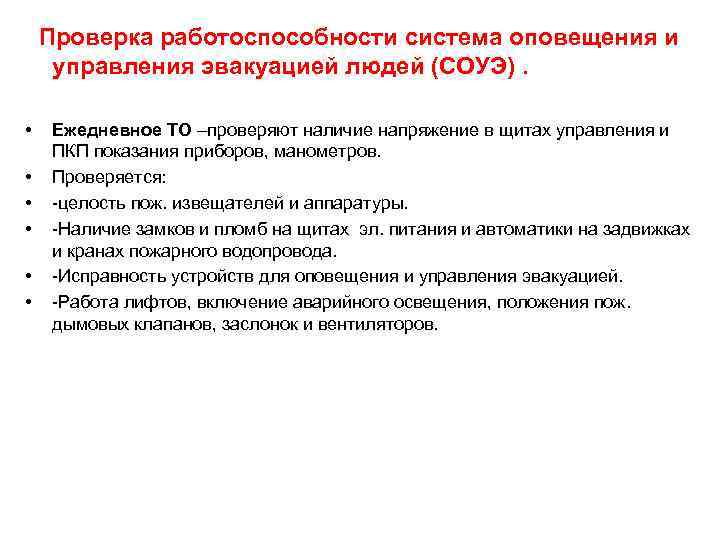

Проверка работоспособности система оповещения и управления эвакуацией людей (СОУЭ). • • • Ежедневное ТО –проверяют наличие напряжение в щитах управления и ПКП показания приборов, манометров. Проверяется: целость пож. извещателей и аппаратуры. Наличие замков и пломб на щитах эл. питания и автоматики на задвижках и кранах пожарного водопровода. Исправность устройств для оповещения и управления эвакуацией. Работа лифтов, включение аварийного освещения, положения пож. дымовых клапанов, заслонок и вентиляторов.

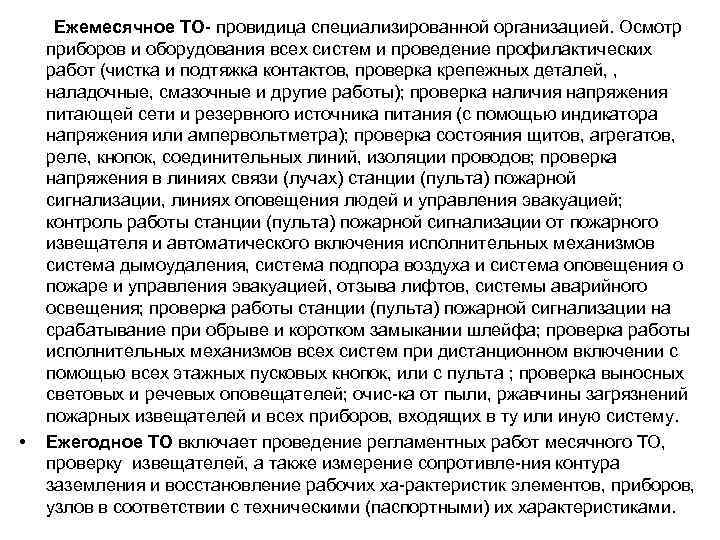

Ежемесячное ТО провидица специализированной организацией. Осмотр приборов и оборудования всех систем и проведение профилактических работ (чистка и подтяжка контактов, проверка крепежных деталей, , наладочные, смазочные и другие работы); проверка наличия напряжения питающей сети и резервного источника питания (с помощью индикатора напряжения или ампервольтметра); проверка состояния щитов, агрегатов, реле, кнопок, соединительных линий, изоляции проводов; проверка напряжения в линиях связи (лучах) станции (пульта) пожарной сигнализации, линиях оповещения людей и управления эвакуацией; контроль работы станции (пульта) пожарной сигнализации от пожарного извещателя и автоматического включения исполнительных механизмов система дымоудаления, система подпора воздуха и система оповещения о пожаре и управления эвакуацией, отзыва лифтов, системы аварийного освещения; проверка работы станции (пульта) пожарной сигнализации на срабатывание при обрыве и коротком замыкании шлейфа; проверка работы исполнительных механизмов всех систем при дистанционном включении с помощью всех этажных пусковых кнопок, или с пульта ; проверка выносных световых и речевых оповещателей; очис ка от пыли, ржавчины загрязнений пожарных извещателей и всех приборов, входящих в ту или иную систему. • Ежегодное ТО включает проведение регламентных работ месячного ТО, проверку извещателей, а также измерение сопротивле ния контура заземления и восстановление рабочих ха рактеристик элементов, приборов, узлов в соответствии с техническими (паспортными) их характеристиками.

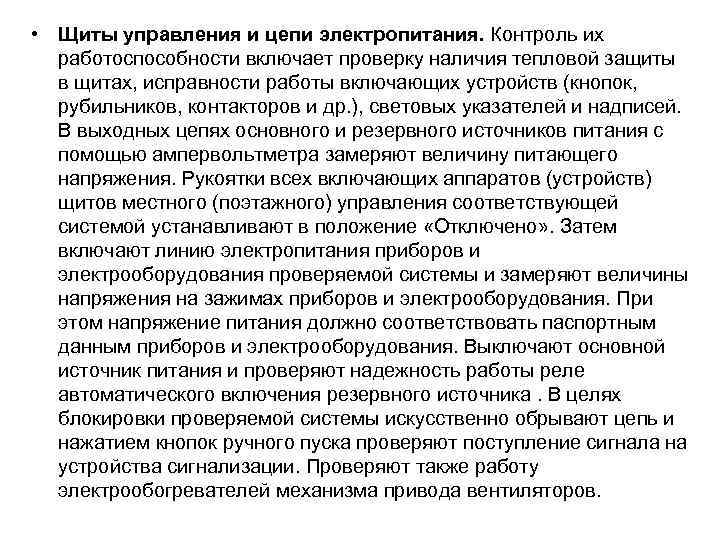

• Щиты управления и цепи электропитания. Контроль их работоспособности включает проверку наличия тепловой защиты в щитах, исправности работы включающих устройств (кнопок, рубильников, контакторов и др. ), световых указателей и надписей. В выходных цепях основного и резервного источников питания с помощью ампервольтметра замеряют величину питающего напряжения. Рукоятки всех включающих аппаратов (устройств) щитов местного (поэтажного) управления соответствующей системой устанавливают в положение «Отключено» . Затем включают линию электропитания приборов и электрооборудования проверяемой системы и замеряют величины напряжения на зажимах приборов и электрооборудования. При этом напряжение питания должно соответствовать паспортным данным приборов и электрооборудования. Выключают основной источник питания и проверяют надежность работы реле автоматического включения резервного источника. В целях блокировки проверяемой системы искусственно обрывают цепь и нажатием кнопок ручного пуска проверяют поступление сигнала на устройства сигнализации. Проверяют также работу электрообогревателей механизма привода вентиляторов.

• • • Система обнаружения' пожара. Контроль ее работо способности включает проверку извещателей, линий сигнализации (шлейфе)_ при этом сигнал тревоги регистрируется на приемо контрольном приборе. . Проверка работоспособности системы оповещения людей о пожаре и управления эвакуацией включает проведение описанных выше операций по проверке щитов управления и цепей управления, а также контроль надежности автоматического включения и работы аппаратуры оповещения о пожаре по этажам и зонам включение световых оповещателей направлений дви жения, аварийного освещения, открывания дверей на незадымляемые лестницы и в другие зоны безопасности.
