Тема 8 Металлический каркас промышленных зданий Металлический

Тема 8 Металлический каркас промышленных зданий

Металлический каркас одноэтажных промзданий Применяют для колонн и несущих конструкций покрытий в одноэтажных зданиях высотой ≥ 18 м, при шаге колонн ≥ 12 м, для несущих конструкций покрытий пролетом ≥ 24 м. Профили элементов каркасов Прокатные (швеллеры, двутавры, уголки) Трубчатые гнутые Узлы нижнего пояса ферм а из тавра; б из труб; в из парных уголков; г из уголков; 1 тавр; 2 стальной лист; 3 раскос; 4 стойка; 5 сварные швы; 6 нижний пояс из уголков; 7 фасонка; 8 болты

Металлический каркас одноэтажных промзданий

Типы колонн одноэтажных зданий

Типы колонн одноэтажных зданий Колонны постоянного сечения Сплошные колонны устанавливают при грузоподъемности крана до 20 т и высоте до 9, 6 м, выполняют из двутавров. Двухветвевые колонны выполняют из двутавров и швеллеров. Ветви соединяются между собой решеткой из уголков а сплошного сечения для зданий без мостовых кранов: б то же, двухветвевого сечения; в сплошного сечения для зданий с мостовыми кранами

Типы колонн одноэтажных зданий Колонны переменного сечения Надкрановая часть имеет сплошное двутавровое сечение, подкрановая – двухветвевое из двутавров и прокатных уголков двухветвевые раз дельного типа

Типы колонн одноэтажных зданий Двухветвевые колонны а - крайние б - средние 1 база (башмак); 2 подкрановая часть; 3 надкрановая ветвь; 4 оголовок; 5 ребра жесткости; 6 подкрановая траверса; 7 решетка из уголков; 8 анкерный болт; 9 анкерная плитка; 10 траверса башмака

Базы колонн и опирание их на фундаменты Фундаменты под стальные колонны устраивают монолитными без отверстия. Для соединения колонн с фундаментами предусматривают базы в виде стальных плит а — колонна постоянного сечения; б — двухветвевая; 1 — анкерные болты; 2 — плитка; 3 — траверса; 4 — опорная плита; 5 — цементный раствор; 6 — обетонированная часть стальной колонны

Базы колонн и опирание их на фундаменты a — база из стальной плиты; б — то же, с дополнительными ребрами; в — то же, с траверсами; г — сплошная база из плиты и швеллеров; д — раздельные базы ветвей колонны; е — фундамент; ж — опирание на фундамент; 1 — колонна; 2 — фундаментная балка; 3 — бетонный прилив; 4 — обетонка а — колонна сплошная; б колонна двухветвевая : 1 — базы 2 — анкерные болты; 3 — опорные СТОЛИКИ; 4 — ребра жесткости; 5 — колонны

Базы колонн и опирание их на фундаменты а б в а в виде плиты, усиленной ребрами; б в виде плиты; в в виде плиты, усиленной траверсами; 1 бе тонный фундамент; 2 цементный раствор; 3 стальная плита; 4 ветвь колонны; 5 анкер ный болт; 6 ребра жесткости; 7 траверса; 8 анкерная плитка; 9 стеновая па нель; 10 фундаментная балка; 11 обетонированная часть колонны

Несущие конструкции покрытий балки пролет до 12 м фермы

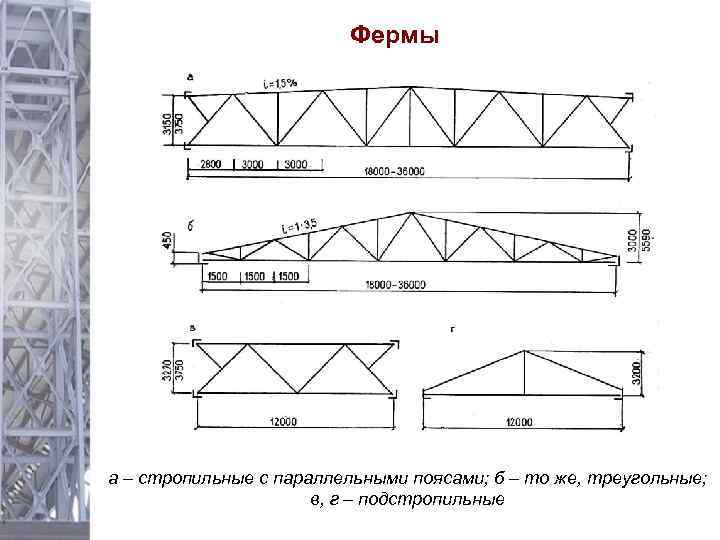

Фермы а – стропильные с параллельными поясами; б – то же, треугольные; в, г – подстропильные

Треугольные фермы 1 нижний пояс, 2 стойка, 3 раскосы, 4 верхний пояс, 5 – железо бетонная подушка, 6 косынки, 7 прокладки, 8 опорная плита фермы, 9 стальная опора, 10 плиты, 11 утеп литель, 12 пароизоляция, 13 прогон

Сопряжение ферм с колоннами а шарнирное; б жесткое; 1 колонна; 2 опор ный лист; 3 болт; 4 опор ный столик

Сопряжение ферм с колоннами 1 оголовок колонны; 2 болты; 3 надопорная стойка; 4 упоры для крепления панелей; 5 верхний опорный узел фермы; 6 нижний опорный узел фермы

Крепление подкрановых балок а к крайней колонне; б к средней колонне; 1 консоль колонны; 2 подкрановая балка; 3 кре пежные планки

Связи между колоннами 4 а в температурных блоках до 120 м; б – то же, свыше 120 м; 1 колонны; 2 подкрановые балки; 3 надкрановые связи; 4 подстро пильные фермы; 5 связи

Связи в покрытии горизонтальные а б а из тавра; б из труб; 1 тавр; 2 стальной лист; 3 раскос; 4 стойка; 5 сварные швы; 6 нижний пояс из уголков; 7 фасонка; 8 болты

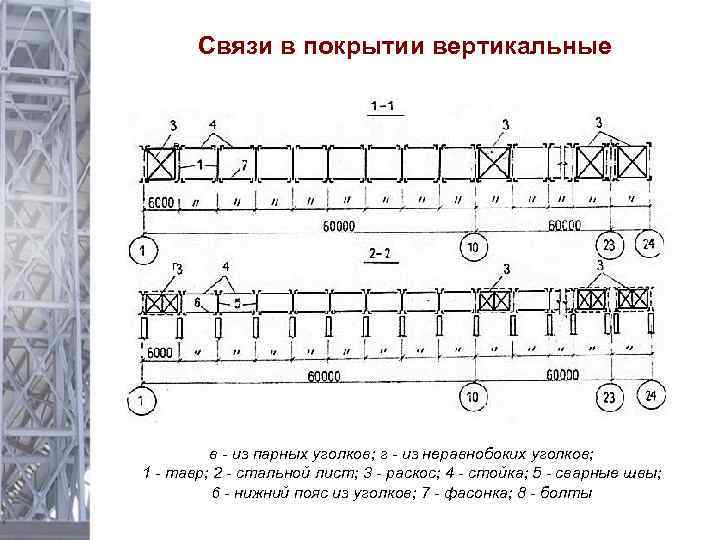

Связи в покрытии вертикальные в г в из парных уголков; г из неравнобоких уголков; 1 тавр; 2 стальной лист; 3 раскос; 4 стойка; 5 сварные швы; 6 нижний пояс из уголков; 7 фасонка; 8 болты

Связи в покрытии 1 колонны; 2, 4 горизонтальные связи; 3, 5 вертикальные связи

Металлический каркас многоэтажных зданий

Металлический каркас многоэтажных зданий Колонны выполняют высотой в 2 -3 этажа. Стыкуют на фрезерованных торцах и соединяют между собой болтами. Ригели выполняют двутаврового сечения и соединяют с колоннами сваркой. а виды сечений колонн (двутавровые, коробчатые, из двух двутавров; из двух прокатных уголков; б стыки колонн; в крепление ригелей к колоннам; I фрезерованные торцы; 2 уголки: 3 болты; 4, 5 вертикальные накладки; б то же, горизонтальные
