ТЕМА 8 ИНДУСТРИАЛЬНЫЕ КОНСТРУКЦИИ ПЕРЕКРЫТИЙ И ПОЛОВ ГРАЖДАНСКИХ

ТЕМА 8 ИНДУСТРИАЛЬНЫЕ КОНСТРУКЦИИ ПЕРЕКРЫТИЙ И ПОЛОВ ГРАЖДАНСКИХ ЗДАНИЙ

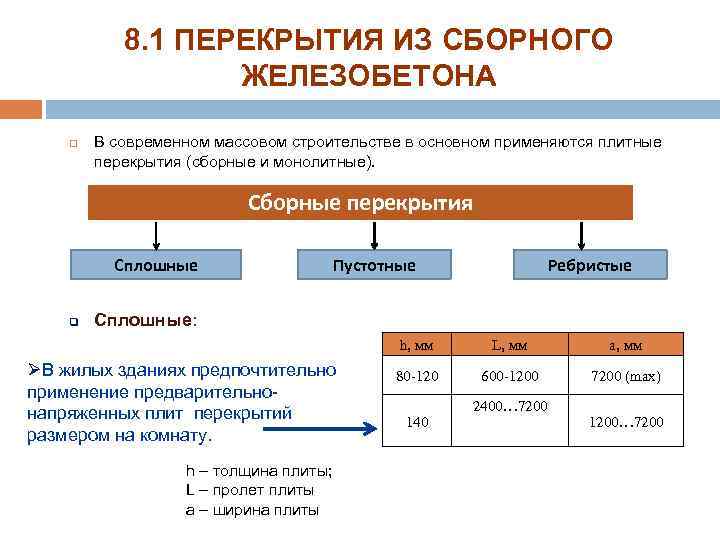

8. 1 ПЕРЕКРЫТИЯ ИЗ СБОРНОГО ЖЕЛЕЗОБЕТОНА q В современном массовом строительстве в основном применяются плитные перекрытия (сборные и монолитные). Сборные перекрытия Сплошные q Пустотные Ребристые Сплошные: h, мм ØВ жилых зданиях предпочтительно применение предварительнонапряженных плит перекрытий размером на комнату. h – толщина плиты; L – пролет плиты a – ширина плиты L, мм а, мм 80 -120 600 -1200 7200 (max) 140 2400… 7200 1200… 7200

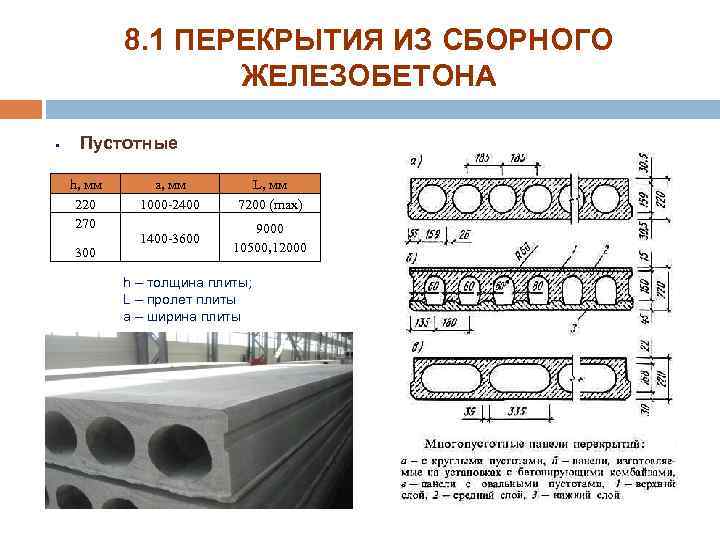

8. 1 ПЕРЕКРЫТИЯ ИЗ СБОРНОГО ЖЕЛЕЗОБЕТОНА § Пустотные h, мм 220 270 300 а, мм 1000 -2400 L, мм 7200 (max) 1400 -3600 9000 10500, 12000 h – толщина плиты; L – пролет плиты a – ширина плиты

8. 1 ПЕРЕКРЫТИЯ ИЗ СБОРНОГО ЖЕЛЕЗОБЕТОНА Пустотные а схема перекрытия; б деталь опирания плиты на стену и примыкания ее к стене; в сечение плиты перекрытия; Ø 1 цементный раствор; Ø 2 бетон; Ø 3 арматурный каркас, Ø 4 и 5 сборные железобетонные плиты; Ø Ø Ø 6 то же, с отверстием; 7 отверстие для дымовой трубы; 8 стальной анкер

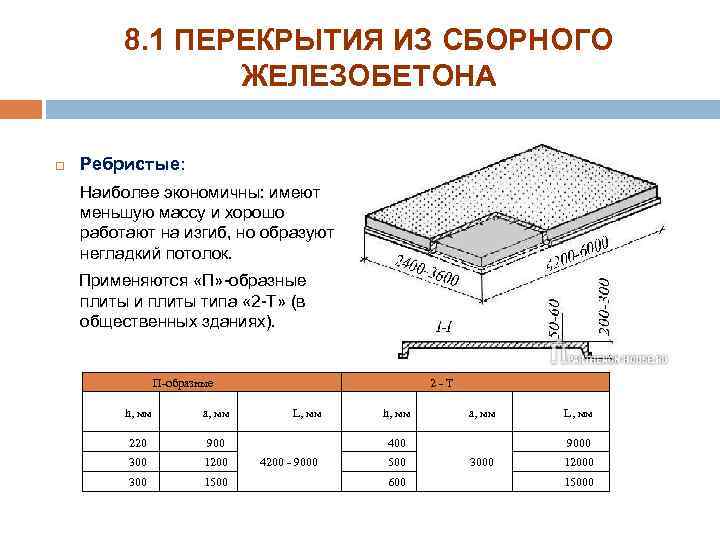

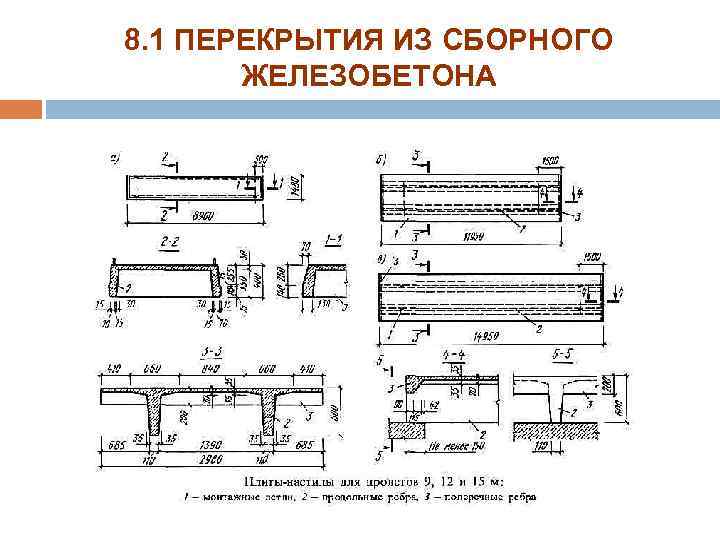

8. 1 ПЕРЕКРЫТИЯ ИЗ СБОРНОГО ЖЕЛЕЗОБЕТОНА Ребристые: Наиболее экономичны: имеют меньшую массу и хорошо работают на изгиб, но образуют негладкий потолок. Применяются «П» -образные плиты и плиты типа « 2 -Т» (в общественных зданиях). П-образные h, мм а, мм 220 900 300 1200 300 1500 2 -Т L, мм h, мм а, мм 400 4200 - 9000 500 600 L, мм 9000 3000 12000 15000

8. 1 ПЕРЕКРЫТИЯ ИЗ СБОРНОГО ЖЕЛЕЗОБЕТОНА

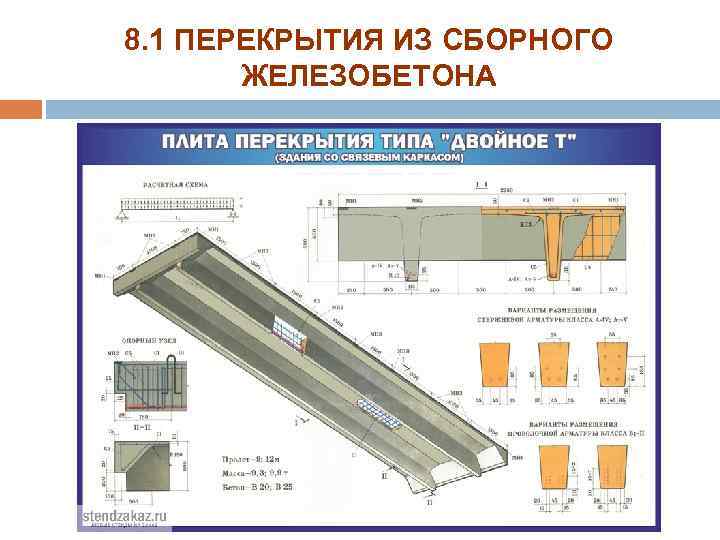

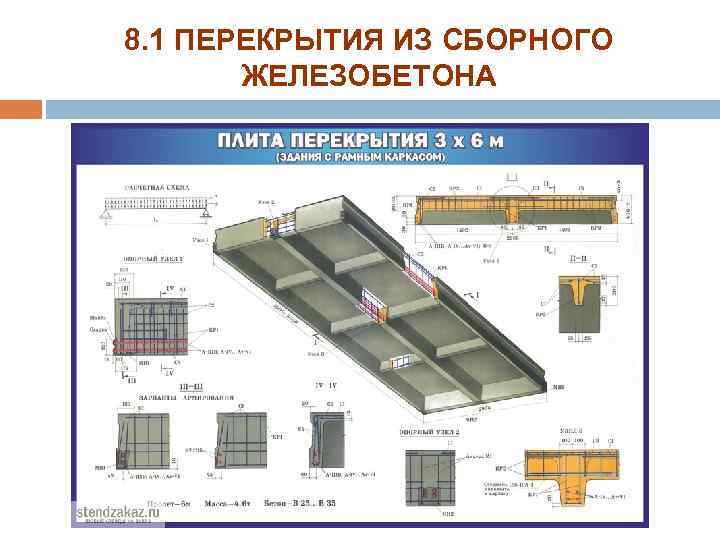

8. 1 ПЕРЕКРЫТИЯ ИЗ СБОРНОГО ЖЕЛЕЗОБЕТОНА

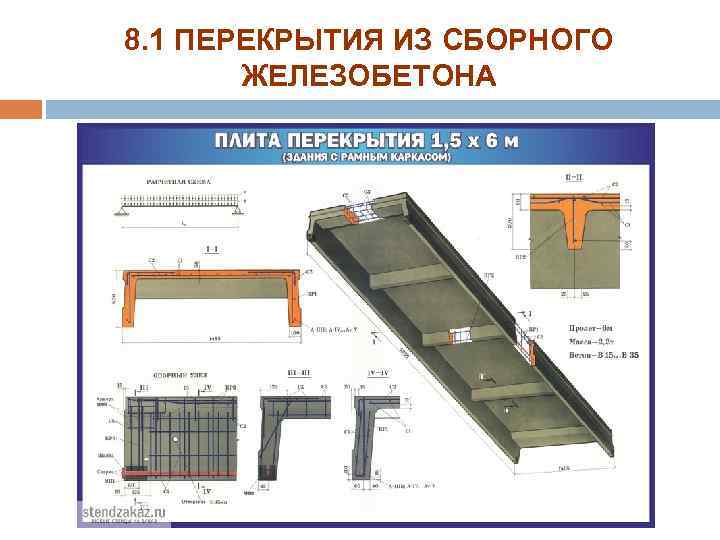

8. 1 ПЕРЕКРЫТИЯ ИЗ СБОРНОГО ЖЕЛЕЗОБЕТОНА

8. 1 ПЕРЕКРЫТИЯ ИЗ СБОРНОГО ЖЕЛЕЗОБЕТОНА

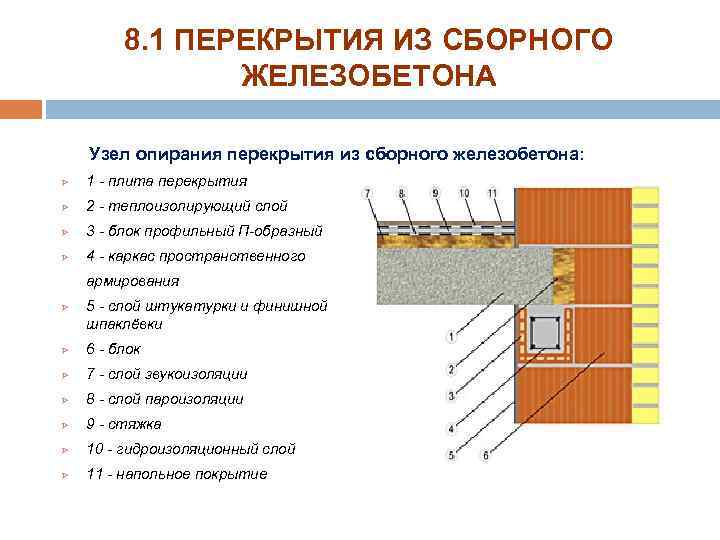

8. 1 ПЕРЕКРЫТИЯ ИЗ СБОРНОГО ЖЕЛЕЗОБЕТОНА Узел опирания перекрытия из сборного железобетона: Ø 1 плита перекрытия Ø 2 теплоизолирующий слой Ø 3 блок профильный П образный Ø 4 каркас пространственного армирования Ø 5 слой штукатурки и финишной шпаклёвки Ø 6 блок Ø 7 слой звукоизоляции Ø 8 слой пароизоляции Ø 9 стяжка Ø 10 гидроизоляционный слой Ø 11 напольное покрытие

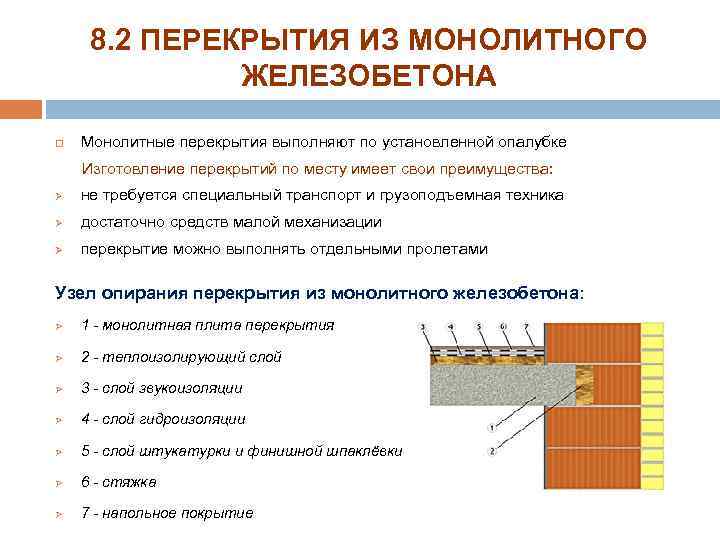

8. 2 ПЕРЕКРЫТИЯ ИЗ МОНОЛИТНОГО ЖЕЛЕЗОБЕТОНА Монолитные перекрытия выполняют по установленной опалубке Изготовление перекрытий по месту имеет свои преимущества: Ø не требуется специальный транспорт и грузоподъемная техника Ø достаточно средств малой механизации Ø перекрытие можно выполнять отдельными пролетами Узел опирания перекрытия из монолитного железобетона: Ø 1 монолитная плита перекрытия Ø 2 теплоизолирующий слой Ø 3 слой звукоизоляции Ø 4 слой гидроизоляции Ø 5 слой штукатурки и финишной шпаклёвки Ø 6 стяжка Ø 7 напольное покрытие

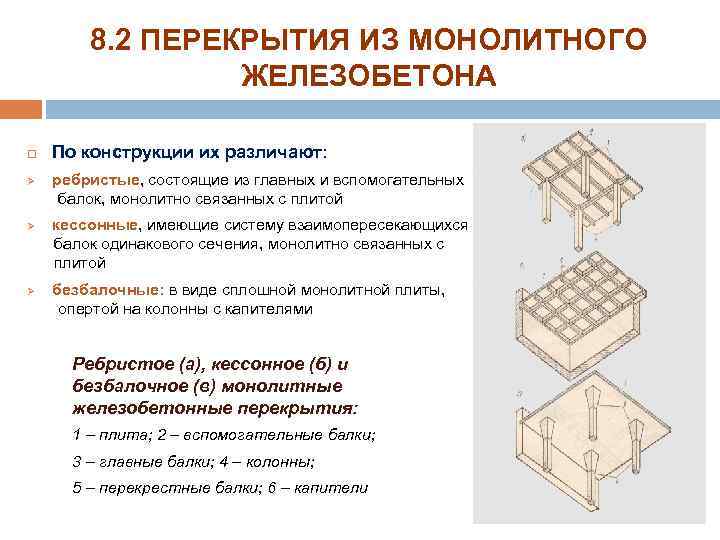

8. 2 ПЕРЕКРЫТИЯ ИЗ МОНОЛИТНОГО ЖЕЛЕЗОБЕТОНА По конструкции их различают: ребристые, состоящие из главных и вспомогательных балок, монолитно связанных с плитой Ø кессонные, имеющие систему взаимопересекающихся балок одинакового сечения, монолитно связанных с плитой Ø безбалочные: в виде сплошной монолитной плиты, опертой на колонны с капителями Ø Ребристое (а), кессонное (б) и безбалочное (в) монолитные железобетонные перекрытия: 1 – плита; 2 – вспомогательные балки; 3 – главные балки; 4 – колонны; 5 – перекрестные балки; 6 – капители

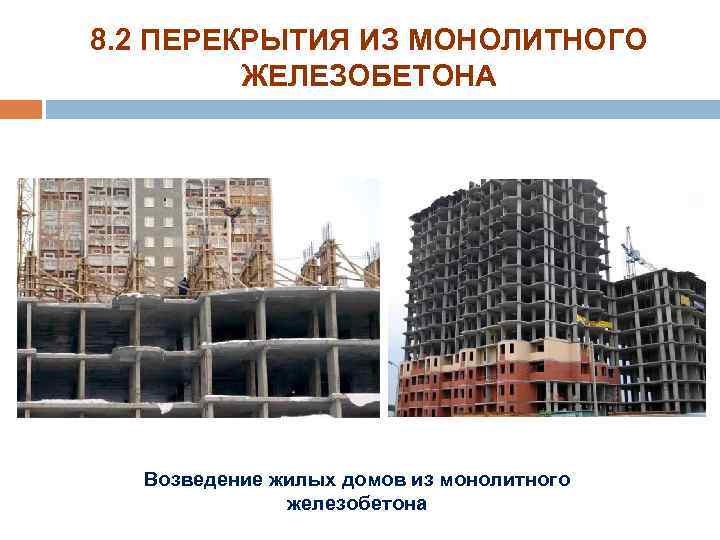

8. 2 ПЕРЕКРЫТИЯ ИЗ МОНОЛИТНОГО ЖЕЛЕЗОБЕТОНА Возведение жилых домов из монолитного железобетона

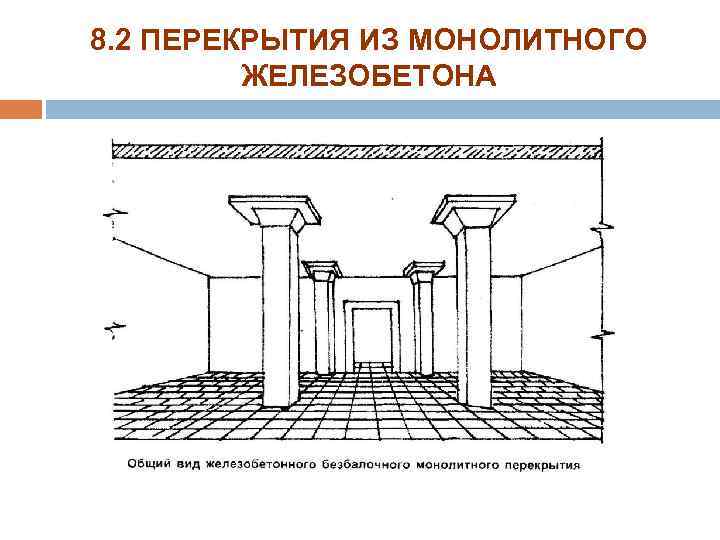

8. 2 ПЕРЕКРЫТИЯ ИЗ МОНОЛИТНОГО ЖЕЛЕЗОБЕТОНА

8. 2 ПЕРЕКРЫТИЯ ИЗ МОНОЛИТНОГО ЖЕЛЕЗОБЕТОНА

8. 3 КОНСТРУКЦИИ ПОЛОВ Ø Ø Ø Требования к полам: Должны удовлетворять требованиям прочности и сопротивляемости износу; Удовлетворять архитектурно-декоративным условиям; Быть достаточно эластичными и бесшумными, гигиеничными, экономичными и удобными в уборке. В жилых помещениях применяют полы из материалов, обеспечивающих оптимальные показатели теплоусвоения. В санитарных узлах, душевых, в кухнях полы должны быть водонепроницаемыми.

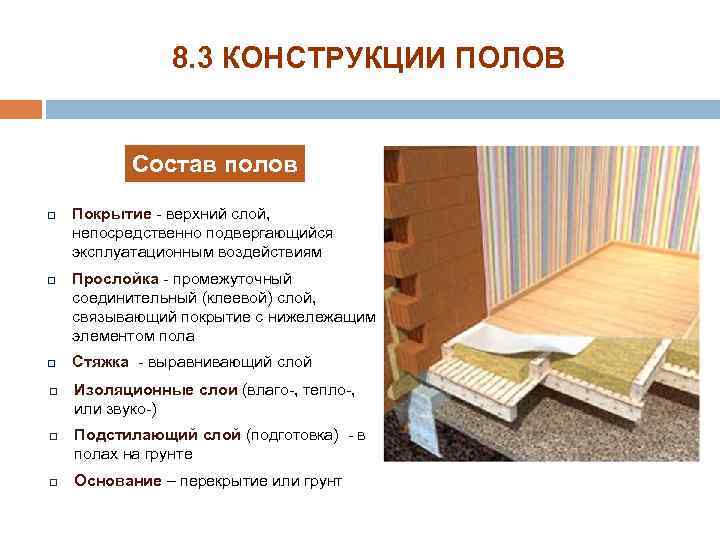

8. 3 КОНСТРУКЦИИ ПОЛОВ Состав полов q q q Покрытие - верхний слой, непосредственно подвергающийся эксплуатационным воздействиям Прослойка - промежуточный соединительный (клеевой) слой, связывающий покрытие с нижележащим элементом пола Стяжка выравнивающий слой Изоляционные слои (влаго-, тепло-, или звуко-) Подстилающий слой (подготовка) - в полах на грунте Основание – перекрытие или грунт

8. 3 КОНСТРУКЦИИ ПОЛОВ Классификация полов: Ø по месту устройства — на перекрытиях или на грунте Ø по материалу покрытия — деревянные, бетонные, керамические, из синтетических материалов Ø по виду покрытия — штучные, рулонные и наливные

8. 3 КОНСТРУКЦИИ ПОЛОВ Конструктивные схемы железобетонных междуэтажных плитных перекрытий: Ø Ø Ø а со слоистым покрытием пола; б с раздельным потолком; в с раздельным полом; г из двух несущих панелей; д со слоистым покрытием пола и раздельным потолком; 1 несущая панель перекрытия; 2 звукоизолирующий слоистый пол; 3 покрытие пола; 4 панель раздельного потолка; 5 несущая панель пола; 6 панель раздельного пола

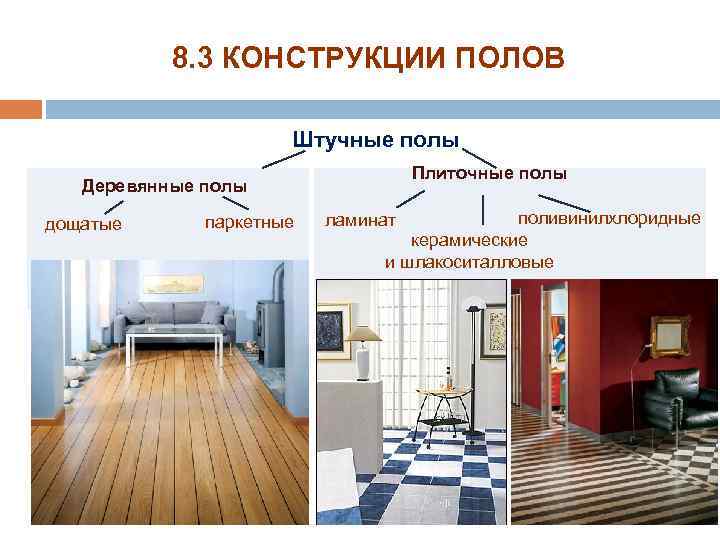

8. 3 КОНСТРУКЦИИ ПОЛОВ Штучные полы Плиточные полы Деревянные полы дощатые паркетные поливинилхлоридные керамические и шлакоситалловые ламинат

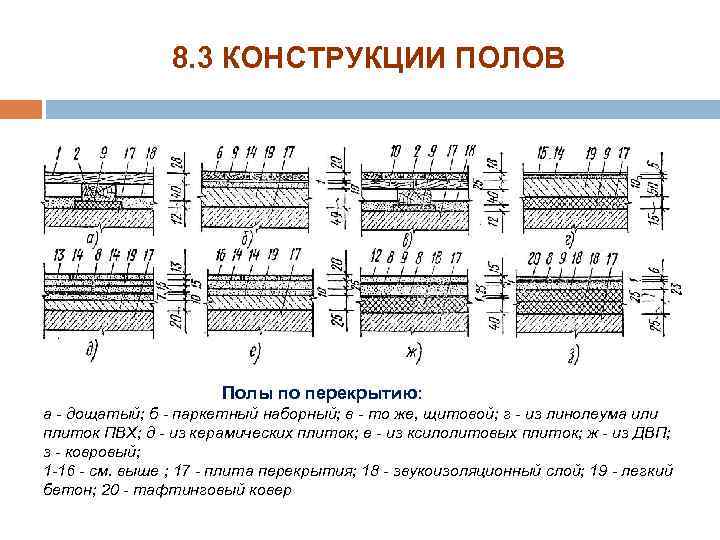

8. 3 КОНСТРУКЦИИ ПОЛОВ Полы по перекрытию: а дощатый; б паркетный наборный; в то же, щитовой; г из линолеума или плиток ПВХ; д из керамических плиток; е из ксилолитовых плиток; ж из ДВП; з ковровый; 1 16 см. выше ; 17 плита перекрытия; 18 звукоизоляционный слой; 19 легкий бетон; 20 тафтинговый ковер

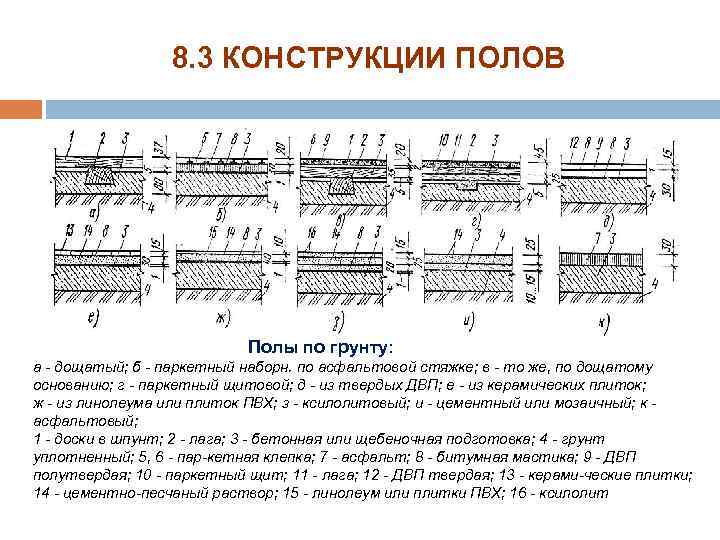

8. 3 КОНСТРУКЦИИ ПОЛОВ Полы по грунту: а дощатый; б паркетный наборн. по асфальтовой стяжке; в то же, по дощатому основанию; г паркетный щитовой; д из твердых ДВП; е из керамических плиток; ж из линолеума или плиток ПВХ; з ксилолитовый; и цементный или мозаичный; к асфальтовый; 1 доски в шпунт; 2 лага; 3 бетонная или щебеночная подготовка; 4 грунт уплотненный; 5, 6 пар кетная клепка; 7 асфальт; 8 битумная мастика; 9 ДВП полутвердая; 10 паркетный щит; 11 лага; 12 ДВП твердая; 13 керами ческие плитки; 14 цементно песчаный раствор; 15 линолеум или плитки ПВХ; 16 ксилолит

8. 3 КОНСТРУКЦИИ ПОЛОВ Дощатые полы на грунте (а) и междуэтажном перекрытии (б): Ø 1 бетонная подготовка Ø 2 кирпичный столбик Ø 3 гидроизоляционная прокладка Ø 4 выравнивающая подкладка Ø 5 лага Ø 6 шпунтованные доски Ø 7 междуэтажное перекрытие Ø 8 звукоизоляционная прокладка

8. 3 КОНСТРУКЦИИ ПОЛОВ Схемы конструкций деревянных полов Ø Ø Ø Тип I дощатый; Тип II из бруска а на грунте; б на перекрытии 1 деревянное покрытие 2 лага 3 прокладка длиной 200 250 мм 4 два слоя толя 5 кирпичный столбик на цементно песчаном растворе 6 подстилающий слой 7 грунт основания 8 выравнивающая цементно песчаная стяжка 9 плита перекрытия с неровной поверхностью 10 связи между лагами 11 плита перекрытия с тонкой поверхностью

8. 3 КОНСТРУКЦИИ ПОЛОВ Ø Паркетные полы: Из паркетных досок Из щитового паркета Из мозаичного паркета Из штучного паркета Ø Конструкция паркетной доски: Ø 1 несколько слоев лака Ø 2 шпон ценной породы дерева Ø Ø Ø 3 средний слой из хвойных пород с поперечным по отношению к верхнему слою направлением волокон 4 усилитель торцевого замка 5 нижний шпон из бесшовной фанеры хвойных пород

8. 3 КОНСТРУКЦИИ ПОЛОВ Паркетные полы штучные (а), паркетные доски (б), щитовые (в), мозаичные (г): 1 междуэтажное перекрытие, 2 стяжка из поризованного раствора, 3 битумная мастика, 4 паркетная клепка в «елку» , 5 звукоизоляционная прокладка, 6 лага, 7 паркетные доски, 8 продольные пропилы на тыльной стороне реечного основания, 9 паркетные щиты, 10 прокладки в местах стыковки швов, 11 реечное основание щита, 12 карты мозаичного паркета, 13 бумага на поверхности карт

8. 3 КОНСТРУКЦИИ ПОЛОВ Полы из штучного паркета: а, б, д на многопустотных плитах междуэтажных перекрытий; г, ж над проездом или сквозным этажом; в, е на грунте; 1 паркет; 2 прослойка из холодной мастики на водостойких вяжущих; 3 стяжка из цементно песчаного раствора; 4 древесно волокнистая плита; 5 многопустотная плита междуэтажного перекрытия; 6 подстилающий слой; 7 тепло или звукоизоляционный слой; 8 утрамбованный грунт; 9 стяжка из асфальтобетона.

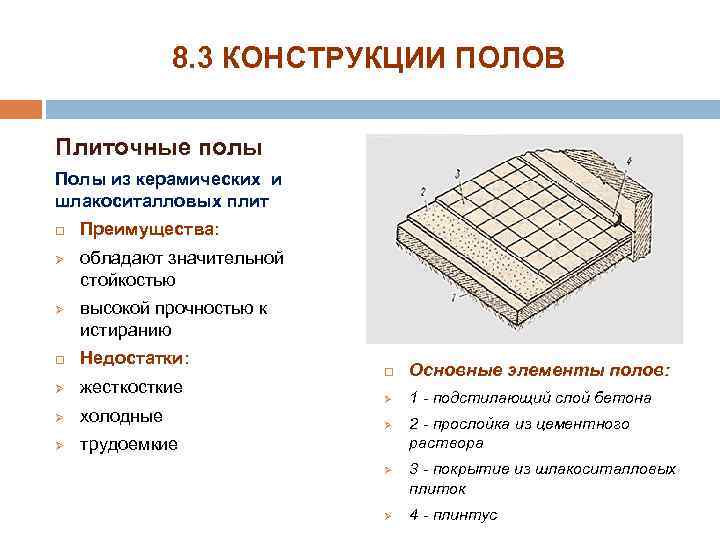

8. 3 КОНСТРУКЦИИ ПОЛОВ Плиточные полы Полы из керамических и шлакоситалловых плит Ø Ø Преимущества: обладают значительной стойкостью высокой прочностью к истиранию Недостатки: Ø жесткосткие Ø холодные Ø трудоемкие Основные элементы полов: Ø 1 подстилающий слой бетона Ø Ø Ø 2 прослойка из цементного раствора 3 покрытие из шлакоситалловых плиток 4 плинтус

8. 3 КОНСТРУКЦИИ ПОЛОВ Полы из поливинилхлоридных плиток «холодные» (а) и «теплые» (б) 1 – плита перекрытия; 2 – цементная стяжка; 3 – клеящая мастика; 4 – поливинилхлоридные плитки; 5 – теплоизоляционная прослойка.

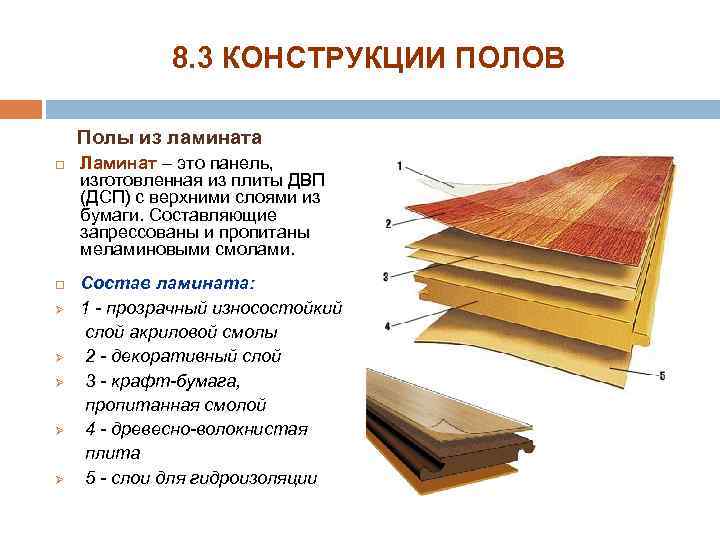

8. 3 КОНСТРУКЦИИ ПОЛОВ Полы из ламината Ø Ø Ø Ламинат – это панель, изготовленная из плиты ДВП (ДСП) с верхними слоями из бумаги. Составляющие запрессованы и пропитаны меламиновыми смолами. Состав ламината: 1 прозрачный износостойкий слой акриловой смолы 2 декоративный слой 3 крафт бумага, пропитанная смолой 4 древесно волокнистая плита 5 слои для гидроизоляции

8. 3 КОНСТРУКЦИИ ПОЛОВ Технология укладки ламината Ø Ø В качестве основы под ламинированное покрытие используют ДВП или ДСП, линолеумы, дощатые полы Под покрытие укладывается звукоизоляция Перед укладкой ламината на цементный пол перед звукоизоляцией следует положить пароизоляционный слой Укладка ламината производится «плавающим» (бесклеевым) способом

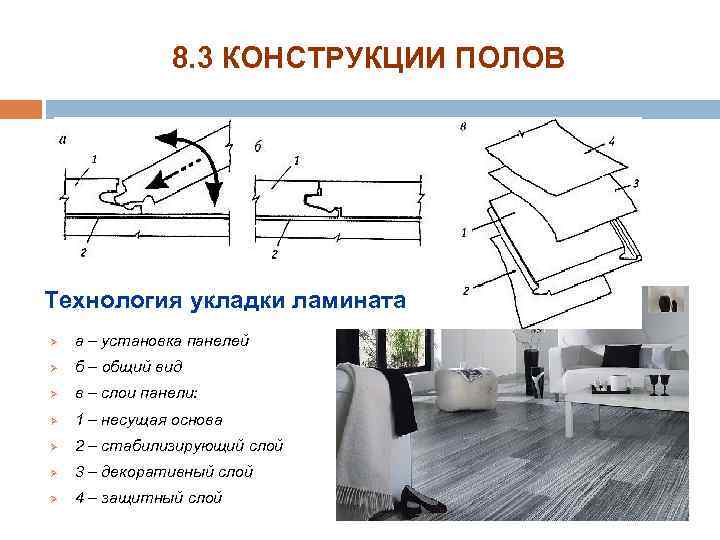

8. 3 КОНСТРУКЦИИ ПОЛОВ Технология укладки ламината Ø а – установка панелей Ø б – общий вид Ø в – слои панели: Ø 1 – несущая основа Ø 2 – стабилизирующий слой Ø 3 – декоративный слой Ø 4 – защитный слой

8. 3 КОНСТРУКЦИИ ПОЛОВ Рулонные полы Полы из линолеума, релина характеризуются большим сопротивлением истиранию, продавливанию, большой упругостью и низким водопоглощением. Ковровые покрытия (ковролин) q Преимущества: Ø дополнительная звуко- и теплоизоляция Ø ощущение мягкости и комфорта Ø сохранение линейных размеров при влажной уборке q Ø Недостатки: ковровое покрытие укладывают на всю поверхность пола, от плинтуса к плинтусу, так как резина имеет склонность к прилипанию к поверхности пола, и поэтому вероятность перемещения покрытия без повреждения основы очень мала.

8. 3 КОНСТРУКЦИИ ПОЛОВ Полы из линолеума а – «теплые» с покрытием на теплозвукоизолирующей подоснове б – то же, безосновные с утепляющей прослойкой в перекрытии в – «холодные» с безосновным покрытием Ø Ø Ø 1 линолеум 2 клеящая мастика 3 растворная стяжка 4 междуэтажное перекрытие 5 теплоизолирующая прослойка 6 бетонная подготовка

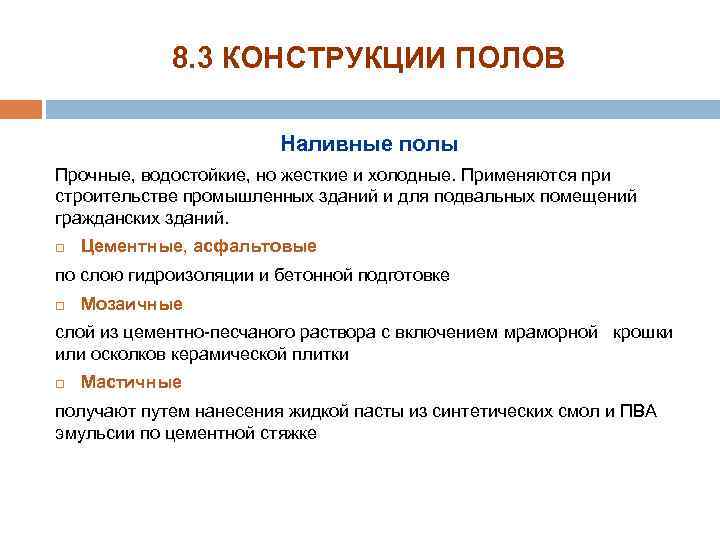

8. 3 КОНСТРУКЦИИ ПОЛОВ Наливные полы Прочные, водостойкие, но жесткие и холодные. Применяются при строительстве промышленных зданий и для подвальных помещений гражданских зданий. Цементные, асфальтовые по слою гидроизоляции и бетонной подготовке Мозаичные слой из цементно-песчаного раствора с включением мраморной крошки или осколков керамической плитки Мастичные получают путем нанесения жидкой пасты из синтетических смол и ПВА эмульсии по цементной стяжке

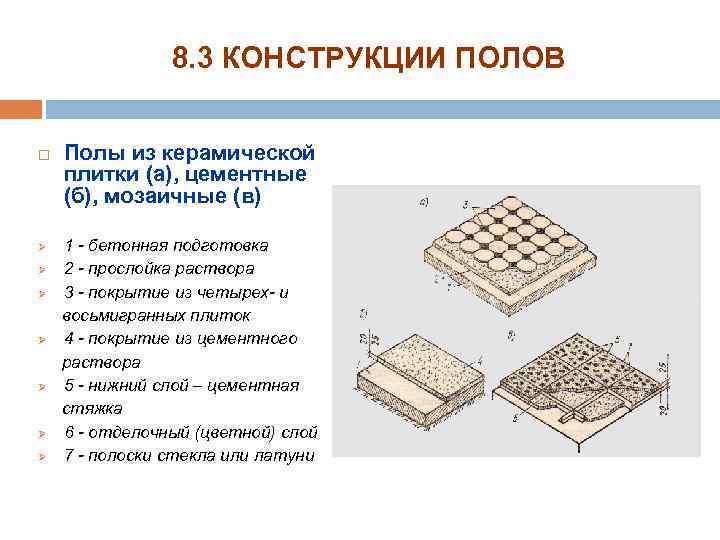

8. 3 КОНСТРУКЦИИ ПОЛОВ Ø Ø Ø Ø Полы из керамической плитки (а), цементные (б), мозаичные (в) 1 бетонная подготовка 2 прослойка раствора 3 покрытие из четырех и восьмигранных плиток 4 покрытие из цементного раствора 5 нижний слой – цементная стяжка 6 отделочный (цветной) слой 7 полоски стекла или латуни

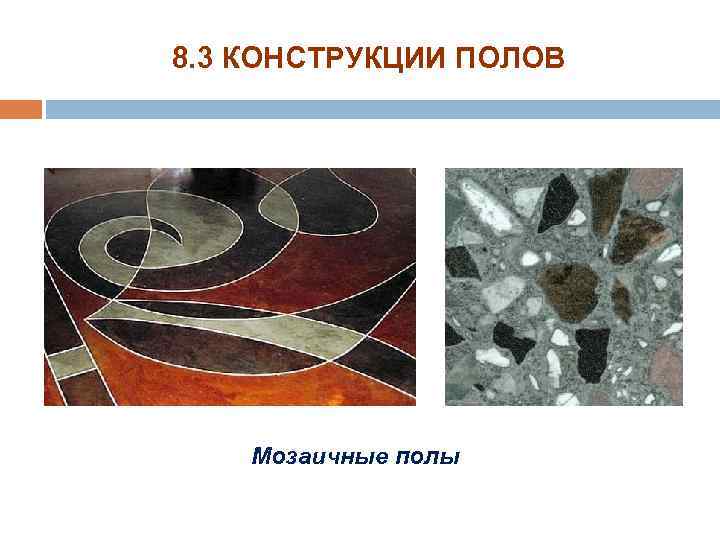

8. 3 КОНСТРУКЦИИ ПОЛОВ Мозаичные полы

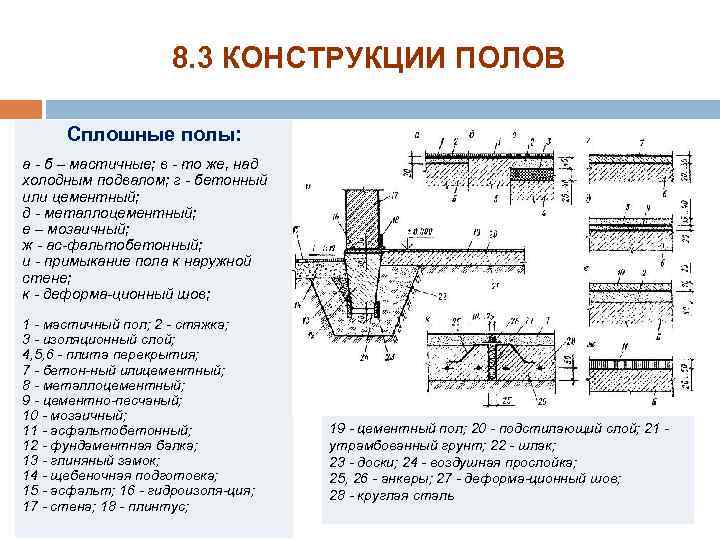

8. 3 КОНСТРУКЦИИ ПОЛОВ Сплошные полы: а б – мастичные; в то же, над холодным подвалом; г бетонный или цементный; д металлоцементный; е – мозаичный; ж ас фальтобетонный; и примыкание пола к наружной стене; к деформа ционный шов; 1 мастичный пол; 2 стяжка; 3 изоляционный слой; 4, 5, 6 плита перекрытия; 7 бетон ный илицементный; 8 металлоцементный; 9 цементно песчаный; 10 мозаичный; 11 асфальтобетонный; 12 фундаментная балка; 13 глиняный замок; 14 щебеночная подготовка; 15 асфальт; 16 гидроизоля ция; 17 стена; 18 плинтус; 19 цементный пол; 20 подстилающий слой; 21 утрамбованный грунт; 22 шлак; 23 доски; 24 воздушная прослойка; 25, 26 анкеры; 27 деформа ционный шов; 28 круглая сталь

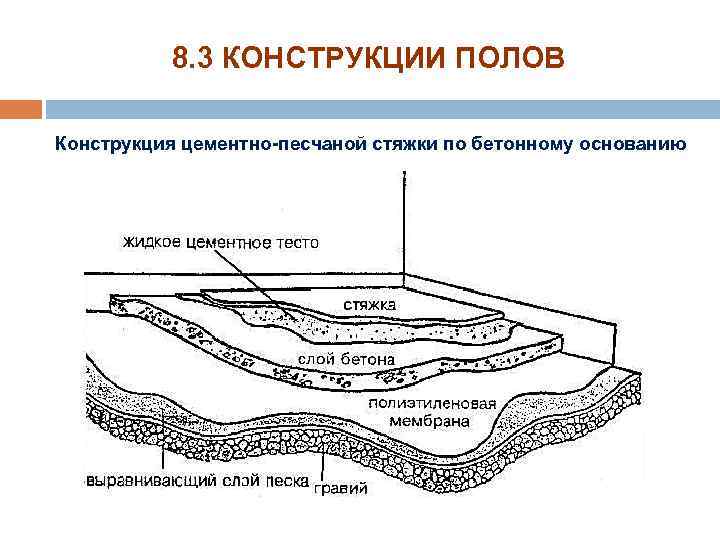

8. 3 КОНСТРУКЦИИ ПОЛОВ Конструкция цементно-песчаной стяжки по бетонному основанию

8. 3 КОНСТРУКЦИИ ПОЛОВ Конструкция пола по грунту с утеплением

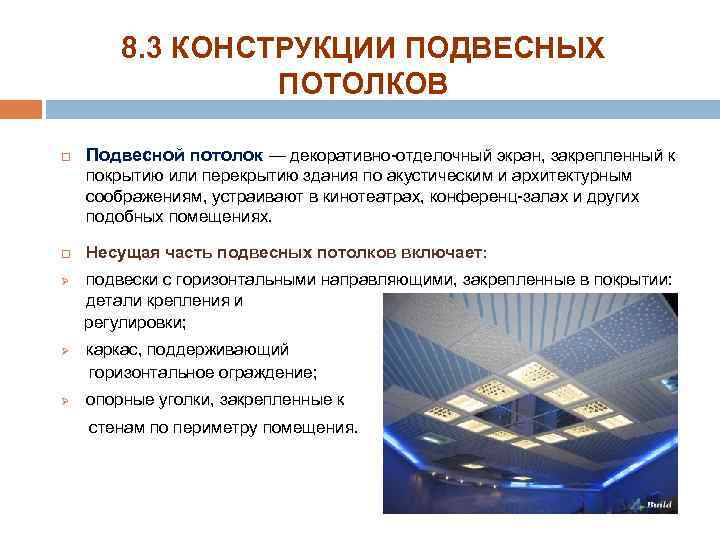

8. 3 КОНСТРУКЦИИ ПОДВЕСНЫХ ПОТОЛКОВ Подвесной потолок — декоративно-отделочный экран, закрепленный к покрытию или перекрытию здания по акустическим и архитектурным соображениям, устраивают в кинотеатрах, конференц-залах и других подобных помещениях. Несущая часть подвесных потолков включает: подвески с горизонтальными направляющими, закрепленные в покрытии: детали крепления и регулировки; Ø каркас, поддерживающий горизонтальное ограждение; Ø Ø опорные уголки, закрепленные к стенам по периметру помещения.

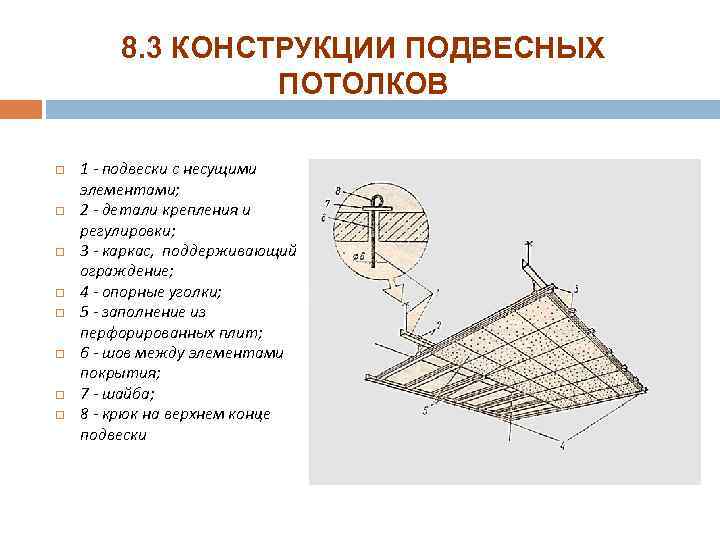

8. 3 КОНСТРУКЦИИ ПОДВЕСНЫХ ПОТОЛКОВ 1 - подвески с несущими элементами; 2 - детали крепления и регулировки; 3 - каркас, поддерживающий ограждение; 4 - опорные уголки; 5 - заполнение из перфорированных плит; 6 - шов между элементами покрытия; 7 - шайба; 8 - крюк на верхнем конце подвески
