Тема 8 Азимутальные проекции и их применение в

Тема 8. Азимутальные проекции и их применение в структурной геологии и геокартировании

Сферические координаты угол является аналогом азимута падения некоторой линии, а угол (90 – ) – аналогом угла падения. Угол называется полярным расстоянием

Изображение линии и плоскости в азимутальной проекции

Виды стереографических сеток Полярная (А) и экваториальная (Б) сетки

Равноплощадные и равноугольные проекции Экваториальные сетки. А – равноугольная проекция (сетка Вульфа), Б – равноплощадная проекция (сетка Шмидта), В – сравнение искажений площадей и форм объектов на сетках Вульфа (верхняя диаграмма) и Шмидта (нижняя диаграмма)

Линии на азимутальной проекции Последовательность операций при нанесении проекции линий на экваториальную сетку

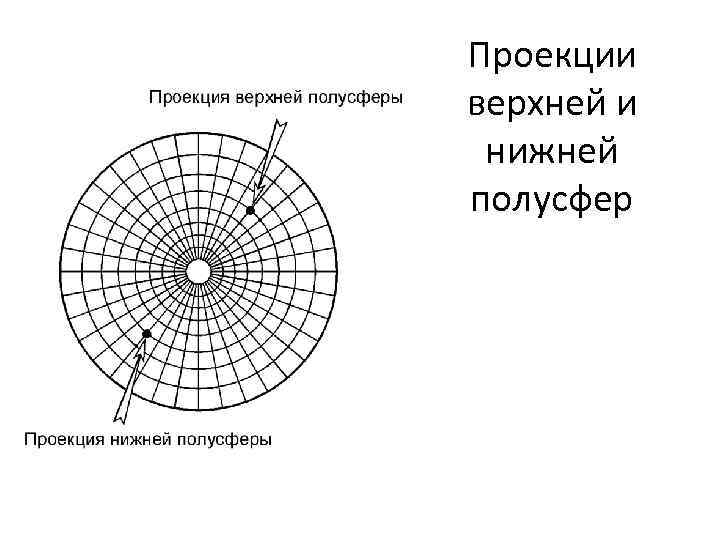

Проекции верхней и нижней полусфер

Линии на азимутальной проекции Последовательность операций при определении элементов залегания проекции линии на экваториальную сетку (проекция нижней полусферы)

Плоскости на азимутальной проекции: -диаграмма Последовательность операций при нанесении проекции плоскости в виде линии на экваториальную сетку

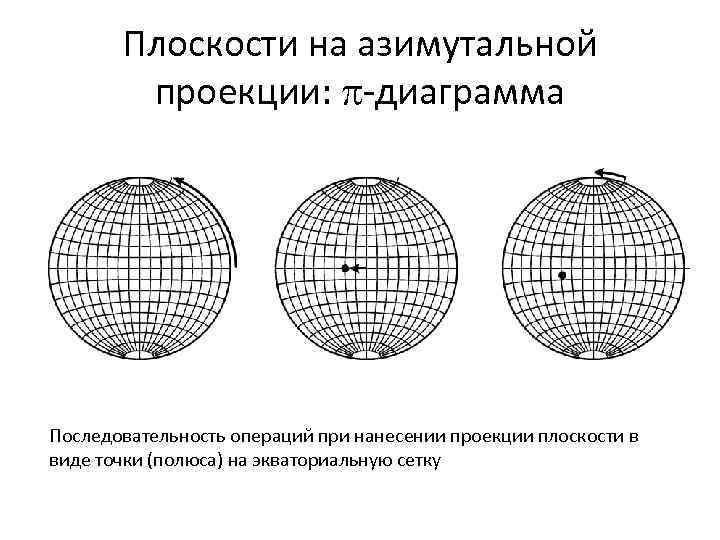

Плоскости на азимутальной проекции: -диаграмма Последовательность операций при нанесении проекции плоскости в виде точки (полюса) на экваториальную сетку

Плоскости на азимутальной проекции Последовательность операций при определении элементов залегания плоскости (А) на – диаграмме, (Б) на – диаграмме (проекция нижней полусферы)

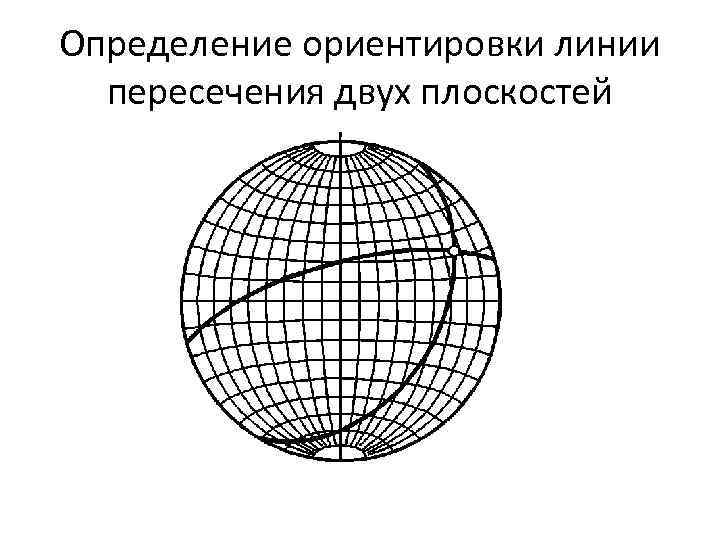

Определение ориентировки линии пересечения двух плоскостей

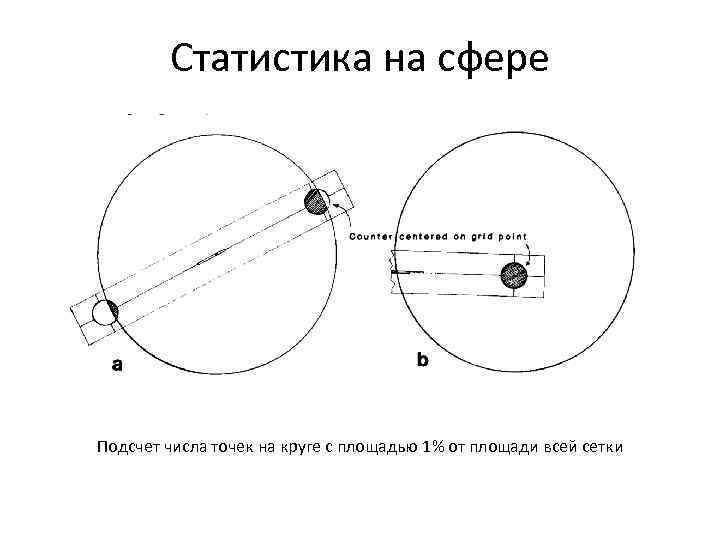

Статистика на сфере Подсчет числа точек на круге с площадью 1% от площади всей сетки

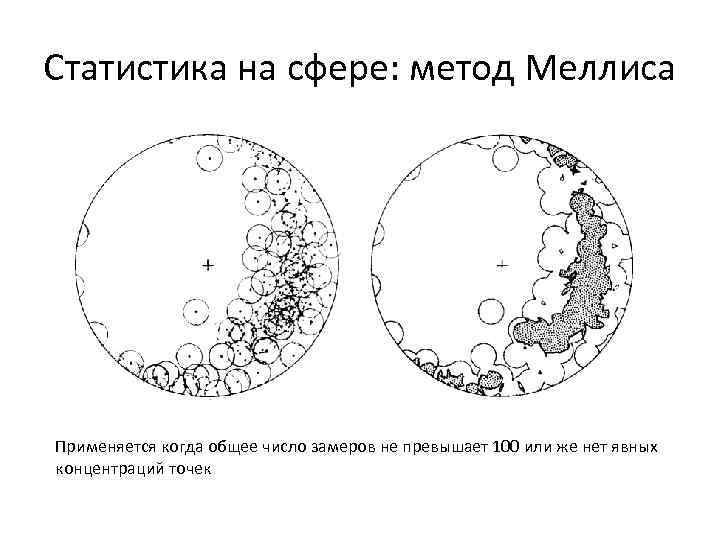

Статистика на сфере: метод Меллиса Применяется когда общее число замеров не превышает 100 или же нет явных концентраций точек

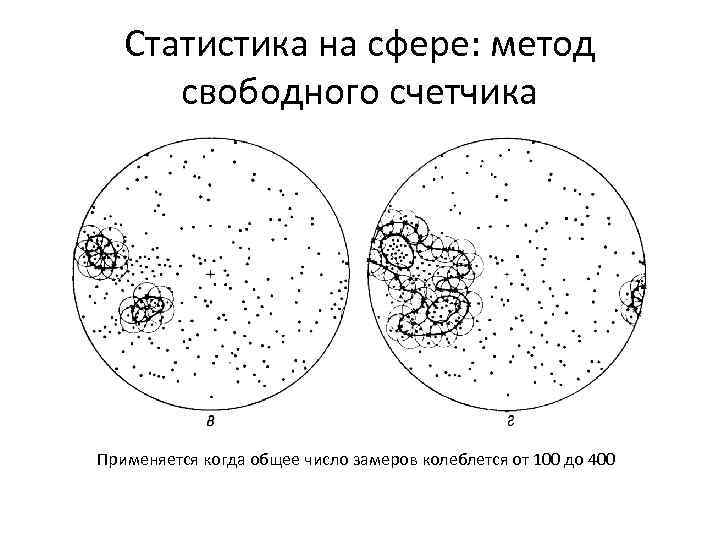

Статистика на сфере: метод свободного счетчика Применяется когда общее число замеров колеблется от 100 до 400

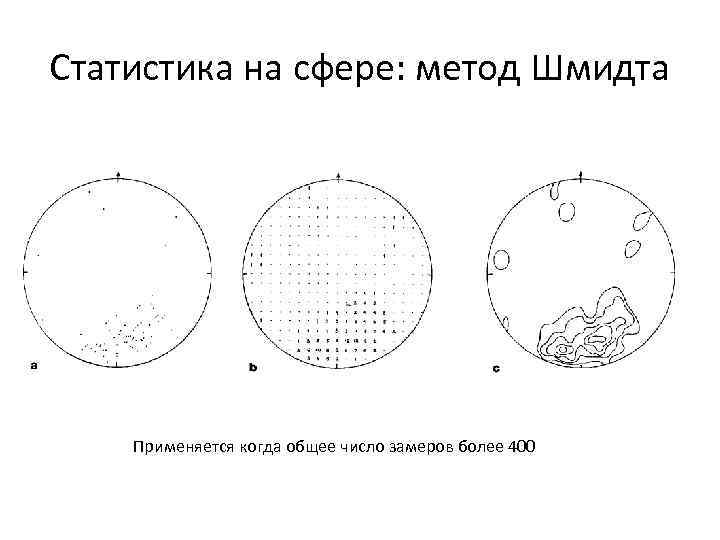

Статистика на сфере: метод Шмидта Применяется когда общее число замеров более 400

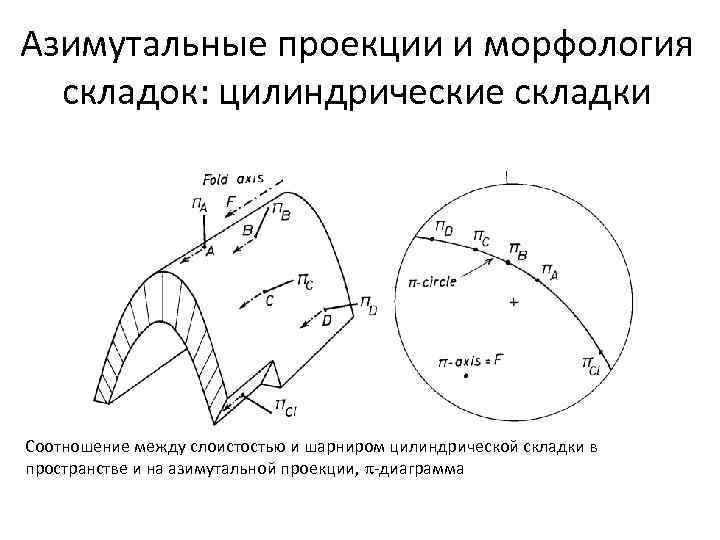

Азимутальные проекции и морфология складок: цилиндрические складки Соотношение между слоистостью и шарниром цилиндрической складки в пространстве и на азимутальной проекции, -диаграмма

Азимутальные проекции и морфология складок: цилиндрические складки Соотношение между слоистостью и шарниром цилиндрической складки в пространстве и на азимутальной проекции, -диаграмма

Азимутальные проекции и морфология складок: конические складки Соотношение между слоистостью и осью конуса в конических и куполовидных складках в пространстве и на азимутальной проекции

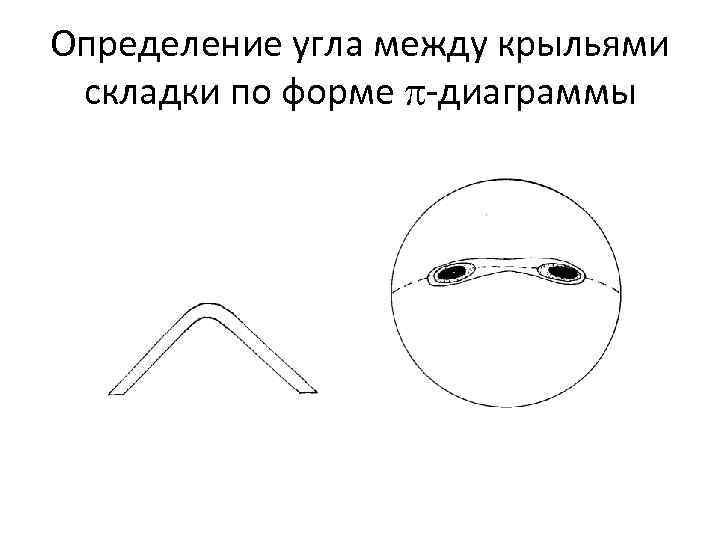

Определение угла между крыльями складки по форме -диаграммы

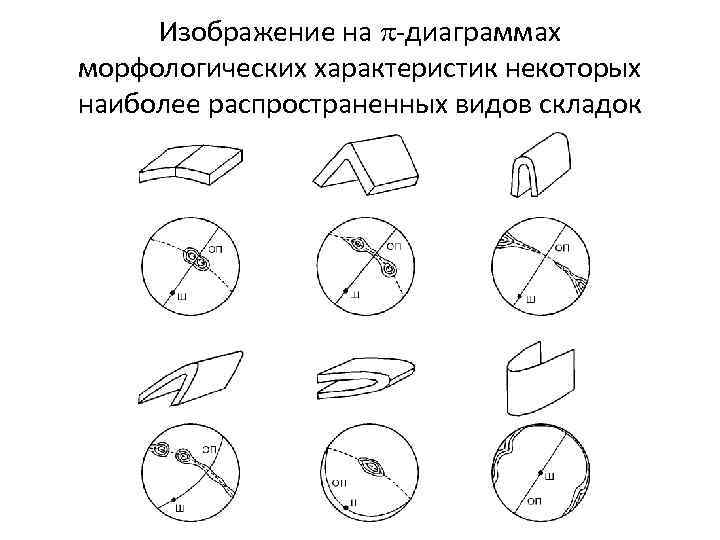

Изображение на -диаграммах морфологических характеристик некоторых наиболее распространенных видов складок
