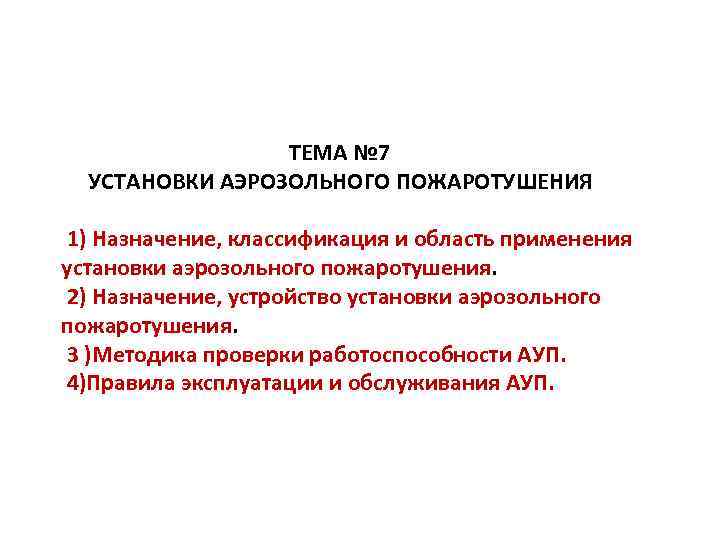

ТЕМА № 7 УСТАНОВКИ АЭРОЗОЛЬНОГО ПОЖАРОТУШЕНИЯ 1) Назначение, классификация и область применения установки аэрозольного пожаротушения. 2) Назначение, устройство установки аэрозольного пожаротушения. 3 )Методика проверки работоспособности АУП. 4)Правила эксплуатации и обслуживания АУП.

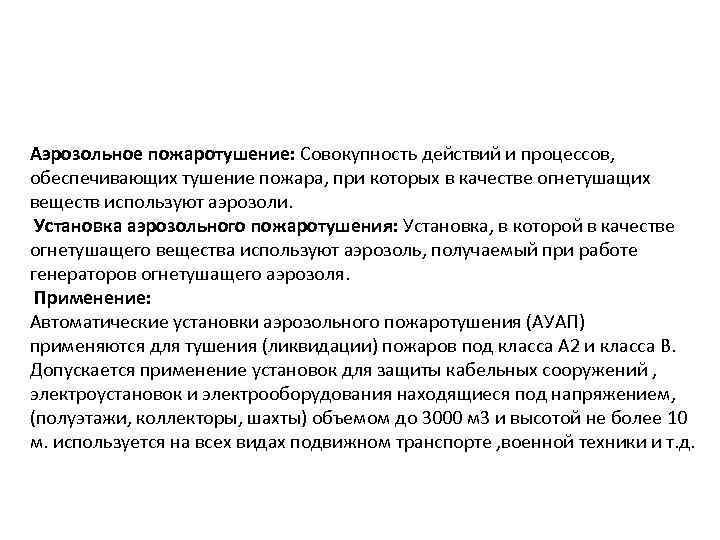

Аэрозольное пожаротушение: Совокупность действий и процессов, обеспечивающих тушение пожара, при которых в качестве огнетушащих веществ используют аэрозоли. Установка аэрозольного пожаротушения: Установка, в которой в качестве огнетушащего вещества используют аэрозоль, получаемый при работе генераторов огнетушащего аэрозоля. Применение: Автоматические установки аэрозольного пожаротушения (АУАП) применяются для тушения (ликвидации) пожаров под класса А 2 и класса В. Допускается применение установок для защиты кабельных сооружений , электроустановок и электрооборудования находящиеся под напряжением, (полуэтажи, коллекторы, шахты) объемом до 3000 м 3 и высотой не более 10 м. используется на всех видах подвижном транспорте , военной техники и т. д.

Установки объемного аэрозольного пожаротушения и не должны применяться для тушения: • а) волокнистых, сыпучих, пористых и других горючих материалов, склонных к самовозгоранию и (или) тлению внутри слоя (объема) вещества (древесные опилки, хлопок, травяная мука и др. ); • б) химических веществ и их смесей, полимерных материалов, склонных к тлению и горению без доступа воздуха; • в) гидридов металлов и пирофорных веществ; • г) порошков металлов (магний, титан, цирконий и др. ). Запрещается применение установок: • а) в помещениях, которые не могут быть покинуты людьми до начала работы генераторов; • б) помещениях с большим количеством людей (50 человек и более); • в) помещениях зданий и сооружений III и ниже степени огнестойкости.

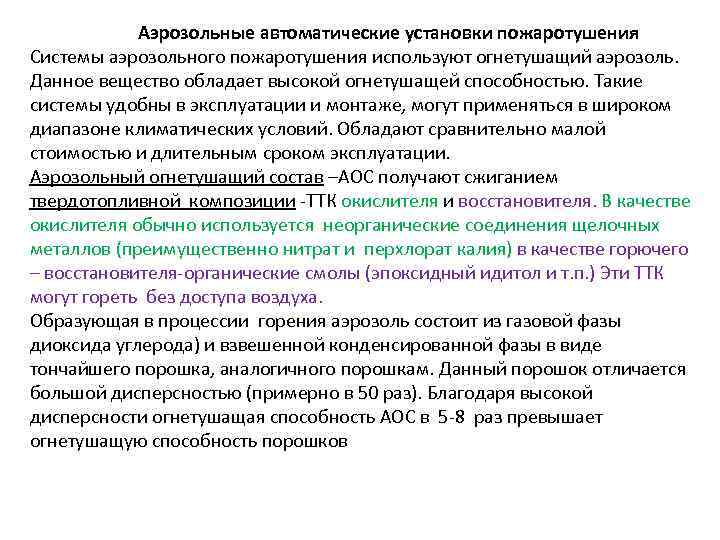

Аэрозольные автоматические установки пожаротушения Системы аэрозольного пожаротушения используют огнетушащий аэрозоль. Данное вещество обладает высокой огнетушащей способностью. Такие системы удобны в эксплуатации и монтаже, могут применяться в широком диапазоне климатических условий. Обладают сравнительно малой стоимостью и длительным сроком эксплуатации. Аэрозольный огнетушащий состав –АОС получают сжиганием твердотопливной композиции ТТК окислителя и восстановителя. В качестве окислителя обычно используется неорганические соединения щелочных металлов (преимущественно нитрат и перхлорат калия) в качестве горючего – восстановителя органические смолы (эпоксидный идитол и т. п. ) Эти ТТК могут гореть без доступа воздуха. Образующая в процессии горения аэрозоль состоит из газовой фазы диоксида углерода) и взвешенной конденсированной фазы в виде тончайшего порошка, аналогичного порошкам. Данный порошок отличается большой дисперсностью (примерно в 50 раз). Благодаря высокой дисперсности огнетушащая способность АОС в 5 8 раз превышает огнетушащую способность порошков

Термины и определения • • • Аэрозолеобразующий огнетушащий состав (АОС) — специальный состав, способный к самостоятельному горению без доступа воздуха с образованием огнетушащего аэрозоля. Огнетушащий аэрозоль (ОА) — продукты горения аэрозолеобразующего огнетушащего состава, оказывающие огнетушащее действие на очаг пожара. Генератор огнетушащего аэрозоля (ГОА) — устройство для получения огнетушащего аэрозоля с заданными параметрами и подачи его в защищаемое помещение. Выпускное отверстие генератора — отверстие генератора, после выхода из которого продукты горения аэрозолеобразующего огнетушащего состава начинают смешиваться с окружающим воздухом. Тепловой сигнал для пуска ГОА — тепловая энергия, подводимая к узлу пуска ГОА и приводящая к его срабатыванию. Параметр не герметичности защищаемого помещения — величина, численно характеризующая не герметичность защищаемого помещения и равная отношению суммарной площади всех постоянно открытых проемов и щелей в защищаемом помещении к объему помещения

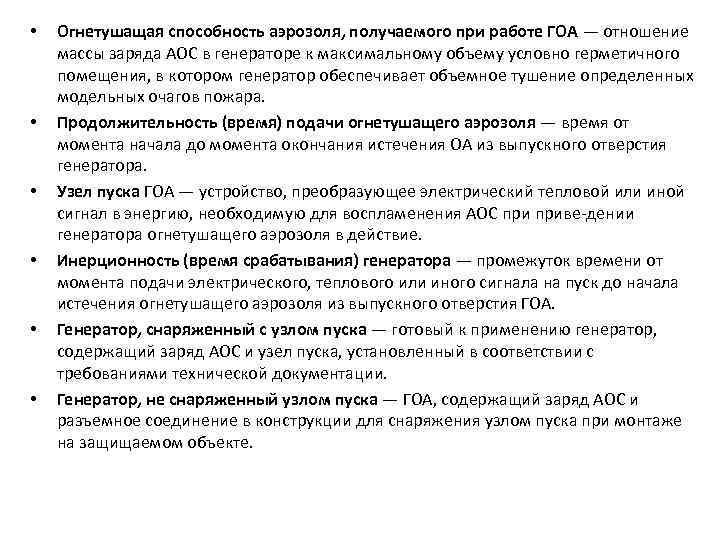

• • • Огнетушащая способность аэрозоля, получаемого при работе ГОА — отношение массы заряда АОС в генераторе к максимальному объему условно герметичного помещения, в котором генератор обеспечивает объемное тушение определенных модельных очагов пожара. Продолжительность (время) подачи огнетушащего аэрозоля — время от момента начала до момента окончания истечения ОА из выпускного отверстия генератора. Узел пуска ГОА — устройство, преобразующее электрический тепловой или иной сигнал в энергию, необходимую для воспламенения АОС приве дении генератора огнетушащего аэрозоля в действие. Инерционность (время срабатывания) генератора — промежуток времени от момента подачи электрического, теплового или иного сигнала на пуск до начала истечения огнетушащего аэрозоля из выпускного отверстия ГОА. Генератор, снаряженный с узлом пуска — готовый к применению генератор, содержащий заряд АОС и узел пуска, установленный в соответствии с требованиями технической документации. Генератор, не снаряженный узлом пуска — ГОА, содержащий заряд АОС и разъемное соединение в конструкции для снаряжения узлом пуска при монтаже на защищаемом объекте.

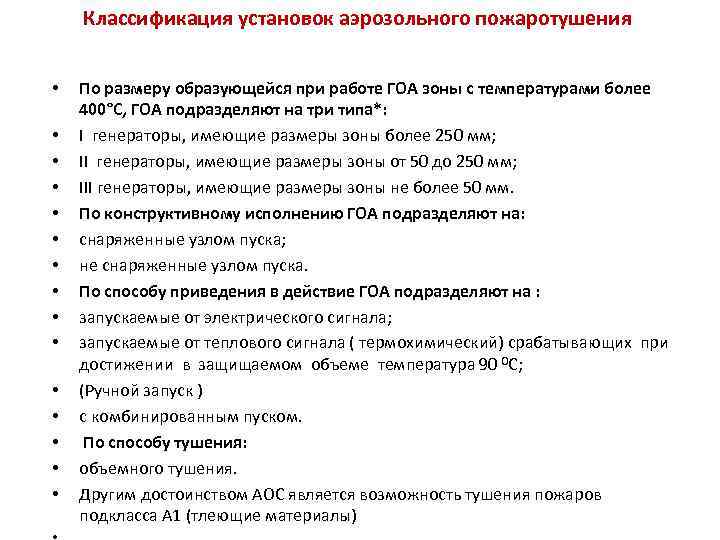

Классификация установок аэрозольного пожаротушения • • • • По размеру образующейся при работе ГОА зоны с температурами более 400°С, ГОА подразделяют на три типа*: I генераторы, имеющие размеры зоны более 250 мм; II генераторы, имеющие размеры зоны от 50 до 250 мм; III генераторы, имеющие размеры зоны не более 50 мм. По конструктивному исполнению ГОА подразделяют на: снаряженные узлом пуска; не снаряженные узлом пуска. По способу приведения в действие ГОА подразделяют на : запускаемые от электрического сигнала; запускаемые от теплового сигнала ( термохимический) срабатывающих при достижении в защищаемом объеме температура 90 0 С; (Ручной запуск ) с комбинированным пуском. По способу тушения: объемного тушения. Другим достоинством АОС является возможность тушения пожаров подкласса А 1 (тлеющие материалы)

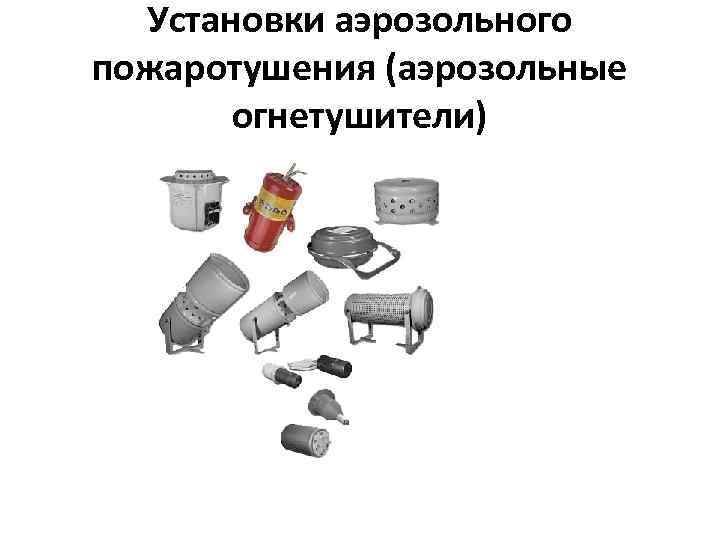

Установки аэрозольного пожаротушения (аэрозольные огнетушители)

Пульсирующий аэрозольный генератор АПП 0, 5 "Микрон".

Аэрозольные системы пожаротушения

Модуль аэрозольного пожаротушения СОТ 5 М Применяются для локализации и тушения пожаров ГЖ и твердых материалов, а также электрооборудования находящие под напряжением до 40 к. В. Генераторы не применяются для тушения щелочноземельных и щелочных металлов, а также веществ, горение которых происходит без доступа воздуха. Генераторы СОТ работают в интервале температур от 55 0 С до +55 0 С влажность до 100 %. По способу приведения в действие: ручной , термохимический 90 С или электрический. импульсом тока 100 м. А, Напряжение не менее 6 12 В. Защищаемый объем: 60 м 3 Время работы: 24 с Температура смеси на расстоянии 0, 5 м от генератора: 170°С Вес: 4, 6 кг

Огнетушитель АГС 6 Генератор Используется как автономно, так и совместно со стандартными пожаро извещательными системами. Низкая температура выделяющейся газоаэрозольной смеси существенно расширяет область его применения. Защищаемый объем: 52 м 3 По способу приведения в действие: : термохимический 90 С или электрический сигнал. импульсом тока 100 м. А, Напряжение не менее 6 12 В. Время работы: 35 с Температура смеси на расстоянии 0, 5 м от генератора: 75°С Вес: 14, 3 кг Габаритные размеры: 172 х 360 мм Рабочий диапазон температур: от 50°С до +50°С

Модуль аэрозольного пожаротушения АГС 2/4 Генератор Применяется в составе установок пожаротушения транспортных средств (подвижного состава железнодорожного транспорта, автомобильного транспорта, морских и речных судов). Защищаемый объем: 21 м 3 По способу приведения в действие: электрический сигнал. импульсом тока 100 м. А, Напряжение не менее 6 12 В. Время работы: 40 с Температура смеси на расстоянии 0, 5 м от генератора: 120°С Вес: 5, 3 кг Габаритные размеры: D 167 х 179 мм Рабочий диапазон температур: от 50°С до +50°С

Генератор огнетушащего аэрозоля "Допинг 2

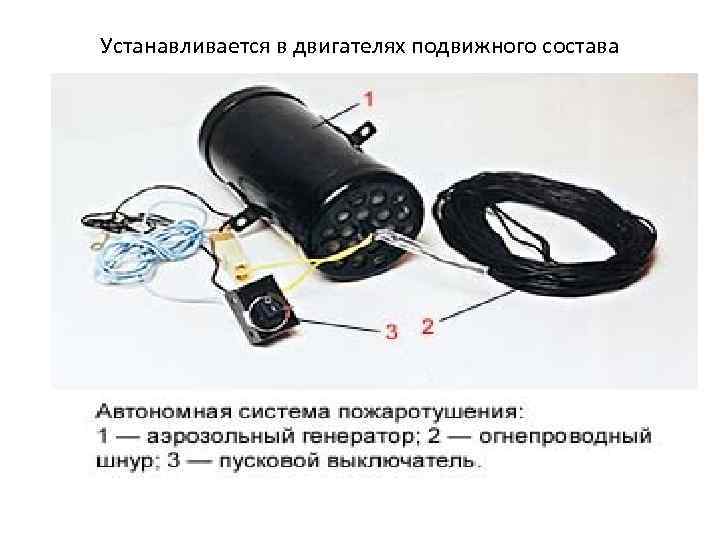

Устанавливается в двигателях подвижного состава

Модуль аэрозольного пожаротушения СОТ 1 У/АГС 7 Генератор Использование в системе пожаротушения этого генератора позволяет отказаться от применения дорогостоящего оборудования, что значительно снижает стоимость системы. Защищаемый объем: СОТ 1 У: 60 м 3, АГС 7: 65 м 3 По способу приведения в действие: термохимический 90 С , электрический сигнал. импульсом тока 100 м. А, Напряжение не менее 6 12 В. Время работы: СОТ 1 У: 86 сек, АГС 7: 80 сек Температура смеси на расстоянии 0, 5 м от генератора: СОТ 1 У: 400°С, АГС 7: 270°С Вес: СОТ 1 У: 5, 85 кг, АГС 7: 5, 80 кг Габаритные размеры: D 172 х 360 мм, Рабочий диапазон температур: от 50°С до +50°С

Огнетушитель АГС 3 Генератор Применяется для защиты от пожара любых объектов небольшого объема, например, закрытых электрораспределительных устройств, сейфов, шкафов. Также может использоваться для ликвидации возгораний в двигателе автомобиля. По способу приведения в действие: электрический сигнал. импульсом тока 100 м. А, Напряжение не менее 6 12 В. Защищаемый объем: 3, 2 м 3 Время работы: 19 с На расстоянии 0, 5 м от генератора смесь имеет температуру окружающей среды Вес: 1, 2 кг Габаритные размеры: D 122 х 65 мм Рабочий диапазон температур: от 50°С до +50°С

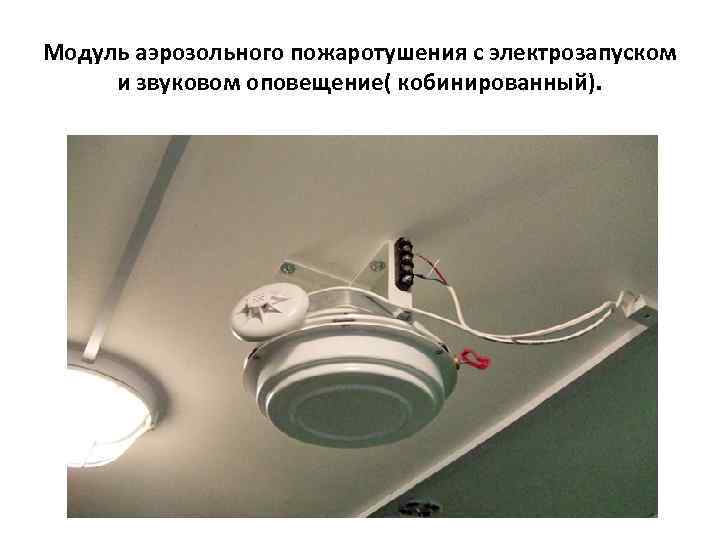

Модуль аэрозольного пожаротушения с электрозапуском и звуковом оповещение( кобинированный).

схема подключения адресной системы аэрозольного пожаротушения с модулями управления

• . Особенности проверки установок аэрозольного пожаротушения При обследовании объектов, защищенных УАП, необходимо проконтролировать соблюдение ряда нормативных требований. • Требования регламента технического обслуживания на обследуемую УАП должны быть не ниже требований «Типового регламента технического обслуживания установок аэрозольного пожаротушения» . • Если в месте установки ГОА возможно их механическое повреждение, то они должны быть ограждены. • Места установки ГОА и их ориентация в пространстве должны соответствовать проекту. На ГОА должны быть пломбы или другие устройства, подтверждающие их целостность. • Горючая нагрузка помещения, защищаемого УАП, его не герметичность и геометрические размеры должны соответствовать проекту. • На поверхности ГОА и в зоне воздействия высокотемпературной аэрозольной струи не должны находиться горючие материалы. • Электропровода, предназначенные для подачи электрического импульса на устройство пуска ГОА, должны быть проложены и защищены от тепловых и других воздействий в соответствии с проектом. • Запас ГОА должен соответствовать проекту. • Должна быть исправной световая и звуковая сигнализация в защищаемом помещении и в помещении дежурного поста. • Должна быть инструкция для обслуживающего персонала, находящегося в защищаемом помещении, о действиях при срабатывании установки аэрозольного пожаротушения. •

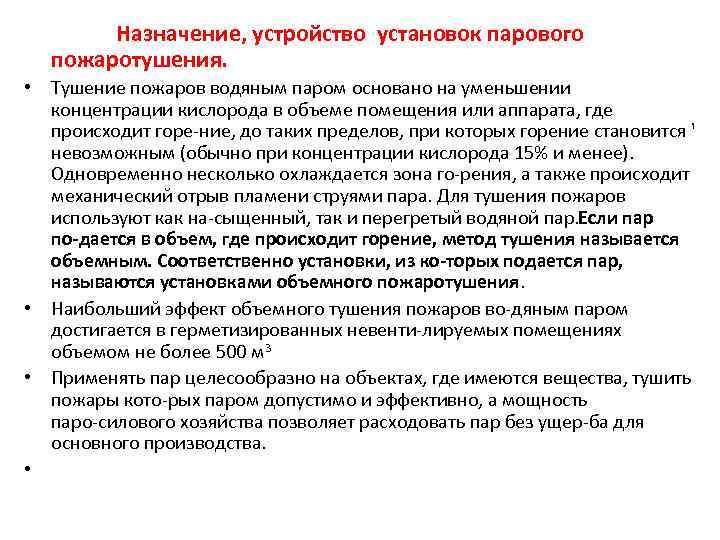

Назначение, устройство установок парового пожаротушения. • Тушение пожаров водяным паром основано на уменьшении концентрации кислорода в объеме помещения или аппарата, где происходит горе ние, до таких пределов, при которых горение становится ' невозможным (обычно при концентрации кислорода 15% и менее). Одновременно несколько охлаждается зона го рения, а также происходит механический отрыв пламени струями пара. Для тушения пожаров используют как на сыщенный, так и перегретый водяной пар. сли пар Е по дается в объем, где происходит горение, метод тушения называется объемным. Соответственно установки, из ко торых подается пар, называются установками объемного пожаротушения. • Наибольший эффект объемного тушения пожаров во дяным паром достигается в герметизированных невенти лируемых помещениях объемом не более 500 м 3 • Применять пар целесообразно на объектах, где имеются вещества, тушить пожары кото рых паром допустимо и эффективно, а мощность паро силового хозяйства позволяет расходовать пар без ущер ба для основного производства. •
