Тема 7. Способы предупреждения коррозии и защиты от нее трубопроводов и резервуаров

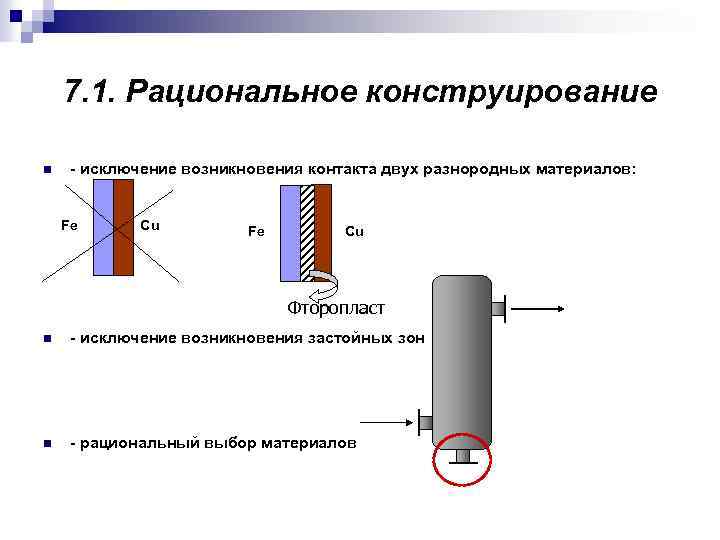

7. 1. Рациональное конструирование n - исключение возникновения контакта двух разнородных материалов: Fe Cu Фторопласт n - исключение возникновения застойных зон n - рациональный выбор материалов

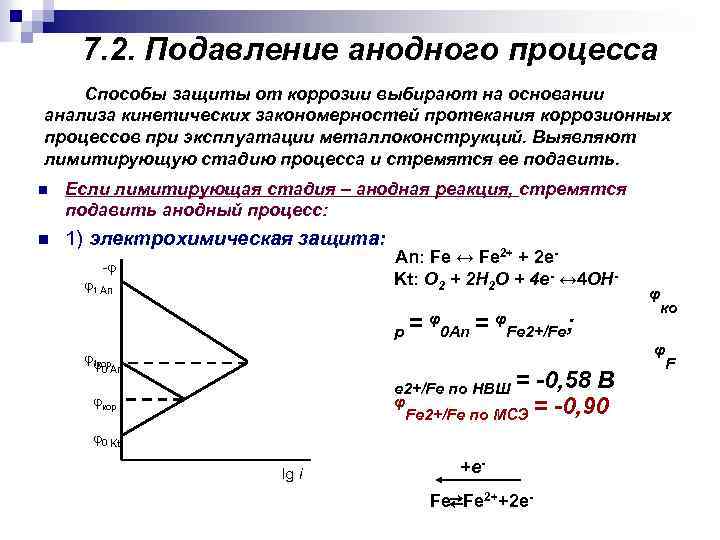

7. 2. Подавление анодного процесса Способы защиты от коррозии выбирают на основании анализа кинетических закономерностей протекания коррозионных процессов при эксплуатации металлоконструкций. Выявляют лимитирующую стадию процесса и стремятся ее подавить. n Если лимитирующая стадия – анодная реакция, стремятся подавить анодный процесс: n 1) электрохимическая защита: -φ φ1 An An: Fe ↔ Fe 2+ + 2 e. Kt: O 2 + 2 H 2 O + 4 e- ↔ 4 OHр= φ 0 An = φ Fe 2+/Fe; φ ко φ φφ 1 кор 0 An e 2+/Fe по НВШ = -0, 58 В φ Fe 2+/Fe по МСЭ = -0, 90 φкор φ0 Kt lg i +е. Fe⇄Fe 2++2 e- F

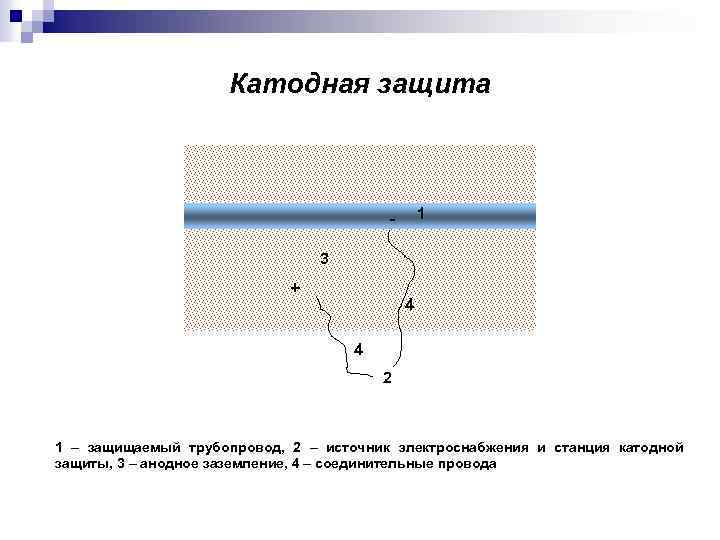

Катодная защита 1 3 + 4 4 2 1 – защищаемый трубопровод, 2 – источник электроснабжения и станция катодной защиты, 3 – анодное заземление, 4 – соединительные провода
Гальваническая (протекторная) защита n 1 n 3 2 1–защищаемый трубопровод, 2 – протектор (φ протек < φ трубы), 3 – соединительные провода n n m – растворяемая масса протектора F – число Фарадея (константа n – валентность металла протектора M – молярная масса металла протектора Fe Mg Al Zn -0, 44 -2, 37 -1, 66 -0, 76 M 24 27 65 n 2 3 2 φ, B
n n 2) металлизационные покрытия: - катодные: Анодная реакция на поверхности φNi=-0, 25 В Ni Fe φFe=-0, 44 В n - анодные: Zn. O Zn φNi=-0, 76 В Fe φFe=-0, 44 В металла затруднена, в связи с тем, что потенциал покрытия (никеля) благороднее потенциала основного металла Анодная реакция на поверхности металла затруднена, в связи с тем, что поверхность основного металла покрыта активным металлопокрытием, на котором легко образуется защитная пленка продуктов коррозии. В порах: Zn Fe Zn - анод, протектор, Fe - катод
7. 3. Подавление катодного процесса n n n Если лимитирующая стадия – катодная реакция, стремятся подавить катодный процесс: - при коррозии с водородной деполяризацией – нейтрализация среды: в среду добавляют агенты ( NH 3, Na. OH, Na 2 CO 3), снижающие активность ионов водорода в среде. - при коррозии с кислородной деполяризацией – деаэрация среды: временно поднимают температуру рабочей среды, в результате чего снижается растворимость в ней кислорода. Деаэратор Рабочий аппарат
Повышение сопротивления переносу зарядов n Если лимитирующая стадия – процесс переноса зарядов, стремятся повысить сопротивление системы переносу зарядов: - применение изоляционных покрытий: - экструзионных полимерных (при изготовлении трубопровода на горячую поверхность трубы распылением наносят порошок полиэтилена. Он расплавляется и хорошо сорбируется поверхностью). - битумно-полимерных n - лакокрасочных и др. n n
