Тема 7 Протидимний захист будівель та споруд Тема

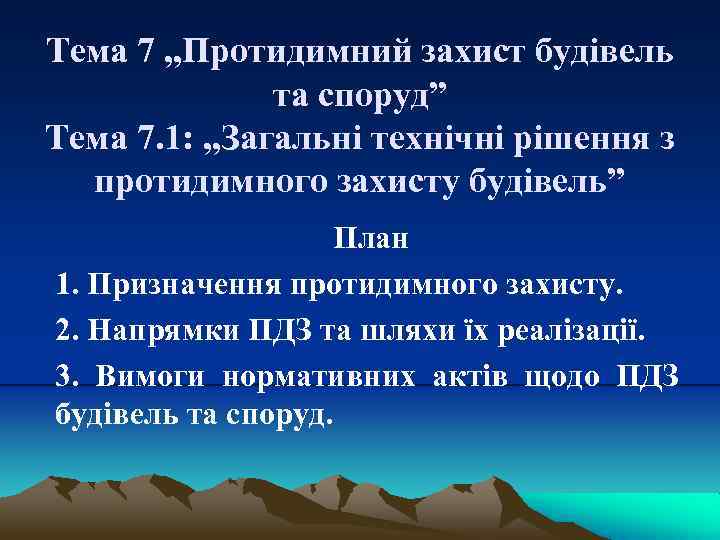

Тема 7 „Протидимний захист будівель та споруд” Тема 7. 1: „Загальні технічні рішення з протидимного захисту будівель” План 1. Призначення протидимного захисту. 2. Напрямки ПДЗ та шляхи їх реалізації. 3. Вимоги нормативних актів щодо ПДЗ будівель та споруд.

Мета лекції: • Навчальна - вивчити терміни та визначення в галузі знань з протидимного захисту будівель та споруд, а також вимоги нормативних актів з питань пожежної безпеки при його влаштуванні. • Розвиваюча - створюючи проблемні ситуації та опираючись на міжпредметні зв'язки, розвивати навики аналізу отриманої інформації. • Виховна - на позитивних прикладах роботи практичних працівників підрозділів МНС виховувати у та студентів добросовісне відношення при виконанні службових обов'язків.

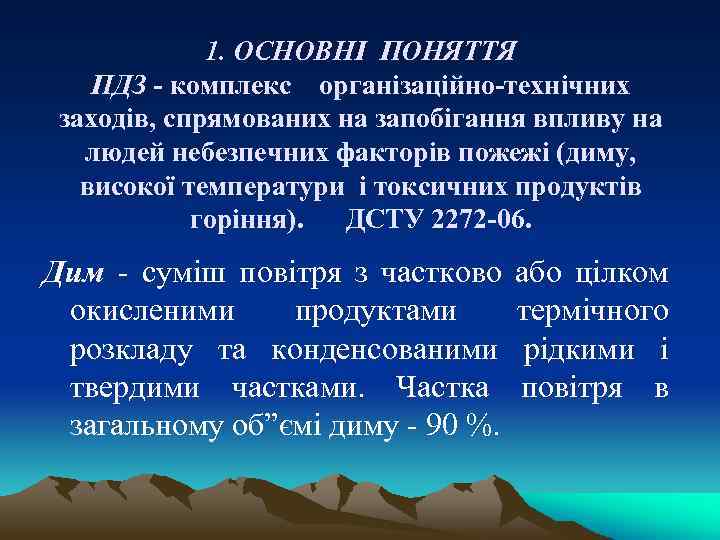

1. ОСНОВНІ ПОНЯТТЯ ПДЗ - комплекс організаційно-технічних заходів, спрямованих на запобігання впливу на людей небезпечних факторів пожежі (диму, високої температури і токсичних продуктів горіння). ДСТУ 2272 -06. Дим - суміш повітря з частково окисленими продуктами розкладу та конденсованими твердими частками. Частка загальному об”ємі диму - 90 %. або цілком термічного рідкими і повітря в

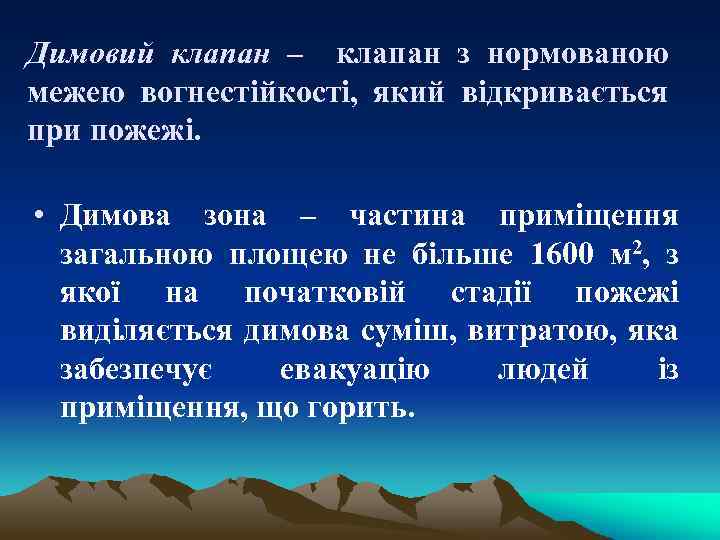

Димовий клапан – клапан з нормованою межею вогнестійкості, який відкривається при пожежі. • Димова зона – частина приміщення загальною площею не більше 1600 м 2, з якої на початковій стадії пожежі виділяється димова суміш, витратою, яка забезпечує евакуацію людей із приміщення, що горить.

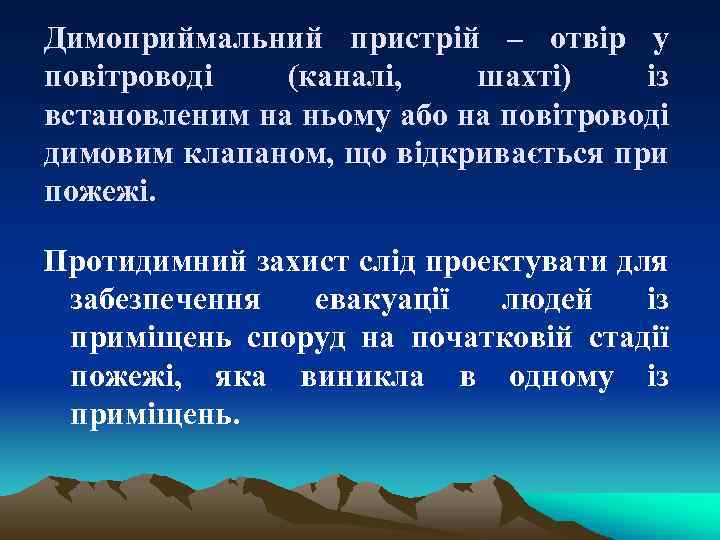

Димоприймальний пристрій – отвір у повітроводі (каналі, шахті) із встановленим на ньому або на повітроводі димовим клапаном, що відкривається при пожежі. Протидимний захист слід проектувати для забезпечення евакуації людей із приміщень споруд на початковій стадії пожежі, яка виникла в одному із приміщень.

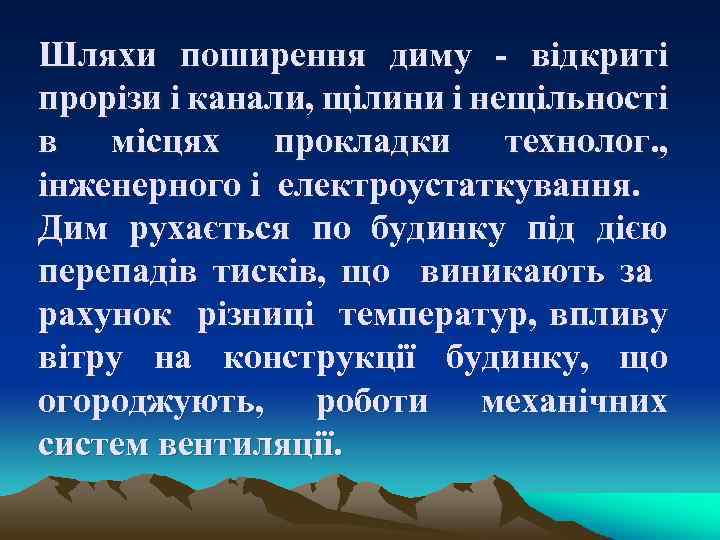

Шляхи поширення диму - відкриті прорізи і канали, щілини і нещільності в місцях прокладки технолог. , інженерного і електроустаткування. Дим рухається по будинку під дією перепадів тисків, що виникають за рахунок різниці температур, впливу вітру на конструкції будинку, що огороджують, роботи механічних систем вентиляції.

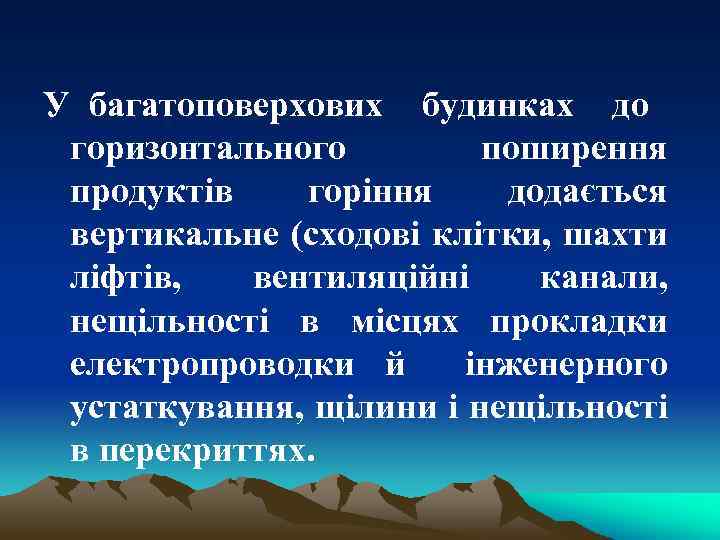

У багатоповерхових будинках до горизонтального поширення продуктів горіння додається вертикальне (сходові клітки, шахти ліфтів, вентиляційні канали, нещільності в місцях прокладки електропроводки й інженерного устаткування, щілини і нещільності в перекриттях.

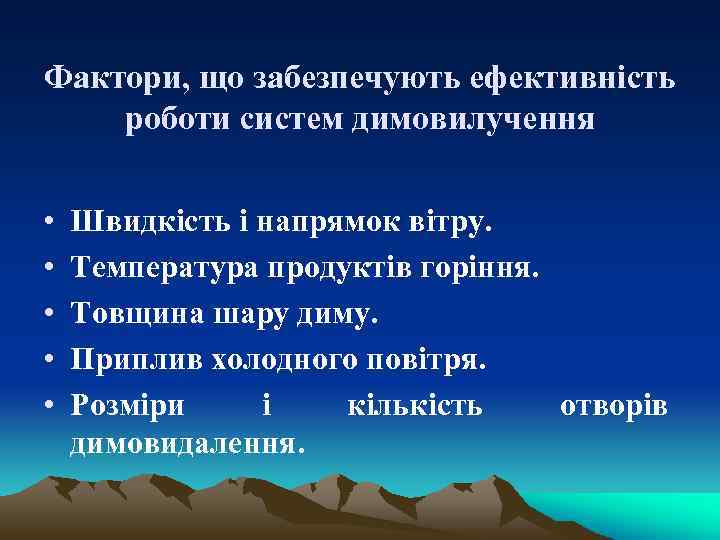

Фактори, що забезпечують ефективність роботи систем димовилучення • • • Швидкість і напрямок вітру. Температура продуктів горіння. Товщина шару диму. Приплив холодного повітря. Розміри і кількість отворів димовидалення.

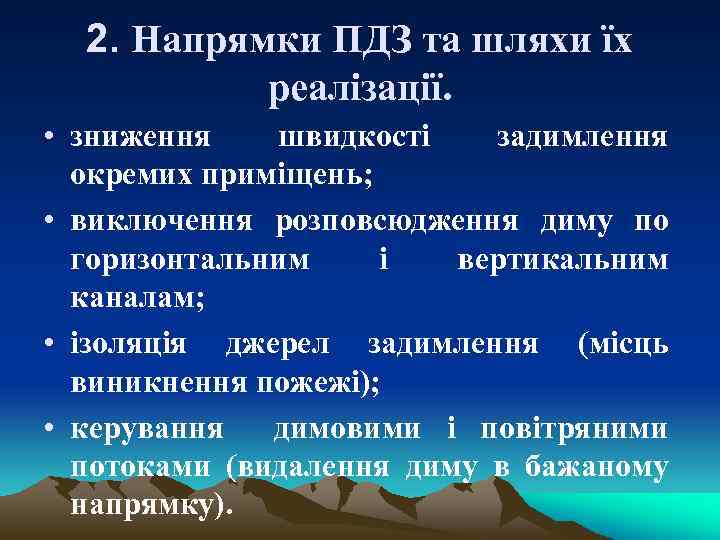

2. Напрямки ПДЗ та шляхи їх реалізації. • зниження швидкості задимлення окремих приміщень; • виключення розповсюдження диму по горизонтальним і вертикальним каналам; • ізоляція джерел задимлення (місць виникнення пожежі); • керування димовими і повітряними потоками (видалення диму в бажаному напрямку).

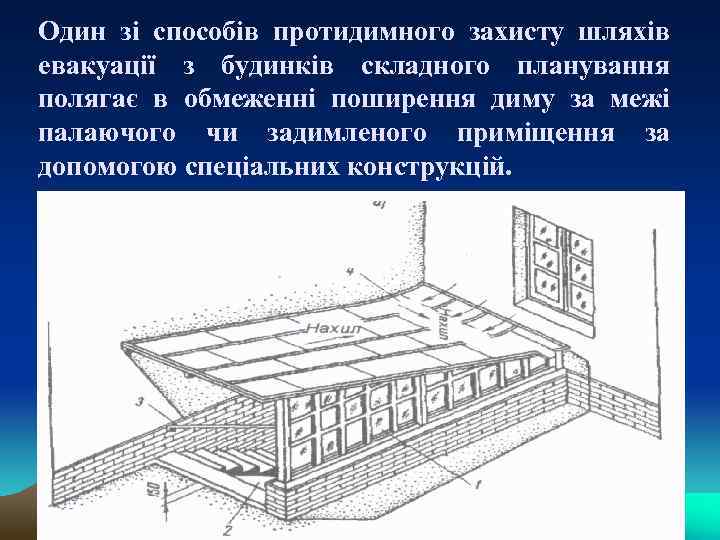

Один зі способів протидимного захисту шляхів евакуації з будинків складного планування полягає в обмеженні поширення диму за межі палаючого чи задимленого приміщення за допомогою спеціальних конструкцій.

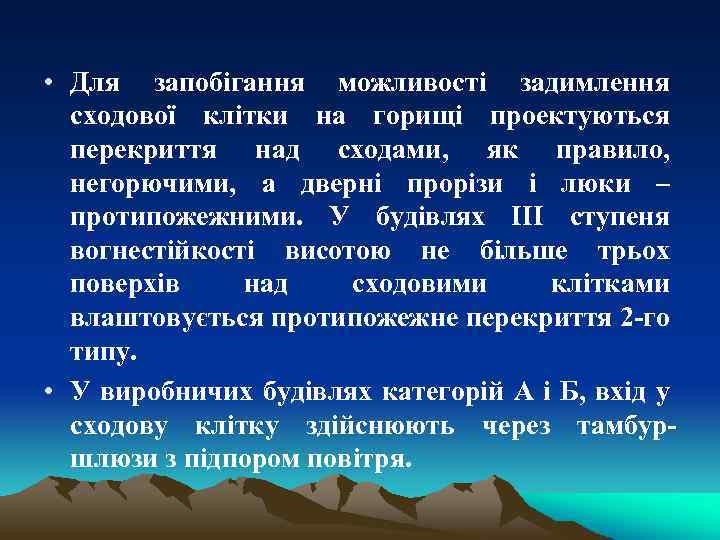

• Для запобігання можливості задимлення сходової клітки на горищі проектуються перекриття над сходами, як правило, негорючими, а дверні прорізи і люки – протипожежними. У будівлях ІІІ ступеня вогнестійкості висотою не більше трьох поверхів над сходовими клітками влаштовується протипожежне перекриття 2 -го типу. • У виробничих будівлях категорій А і Б, вхід у сходову клітку здійснюють через тамбуршлюзи з підпором повітря.

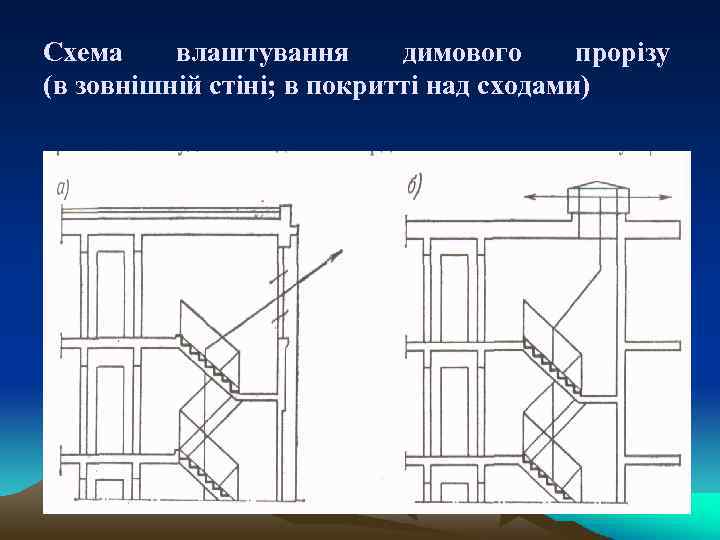

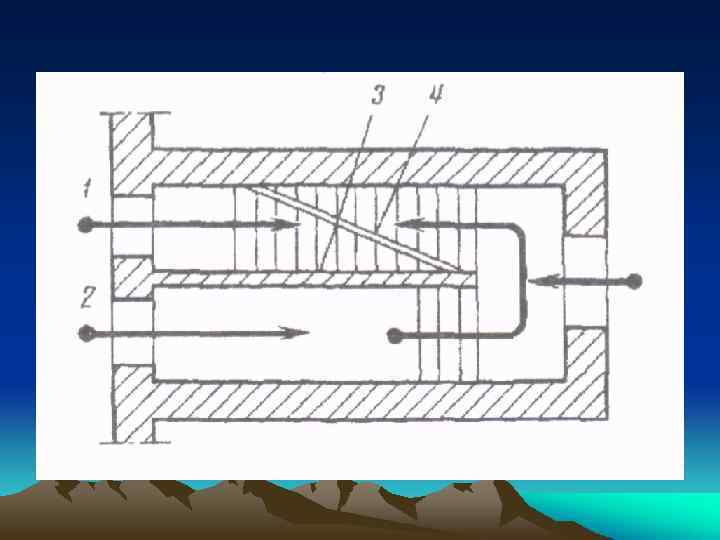

Схема влаштування димового прорізу (в зовнішній стіні; в покритті над сходами)

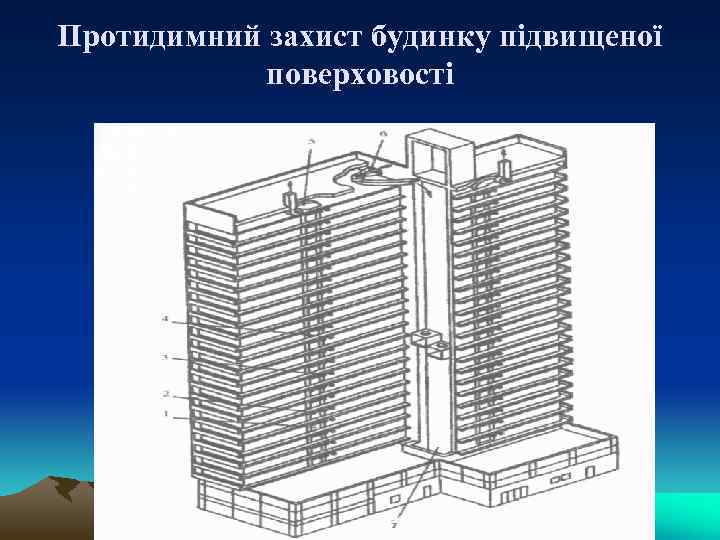

Протидимний захист будинку підвищеної поверховості

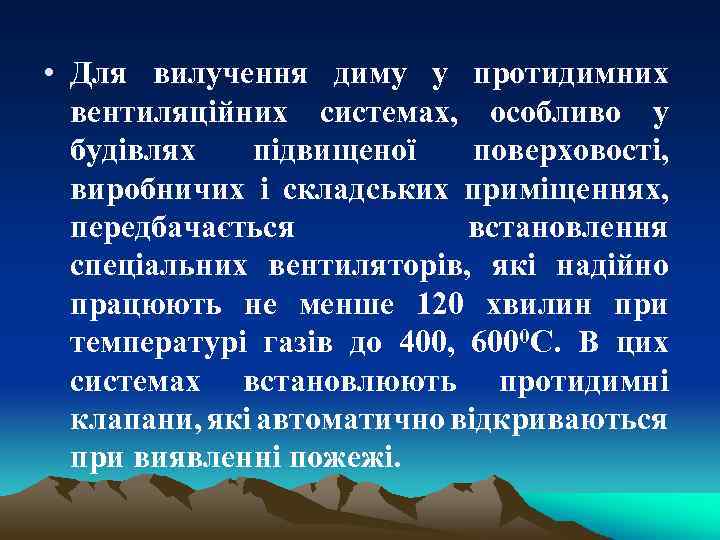

• Для вилучення диму у протидимних вентиляційних системах, особливо у будівлях підвищеної поверховості, виробничих і складських приміщеннях, передбачається встановлення спеціальних вентиляторів, які надійно працюють не менше 120 хвилин при температурі газів до 400, 6000 С. В цих системах встановлюють протидимні клапани, які автоматично відкриваються при виявленні пожежі.

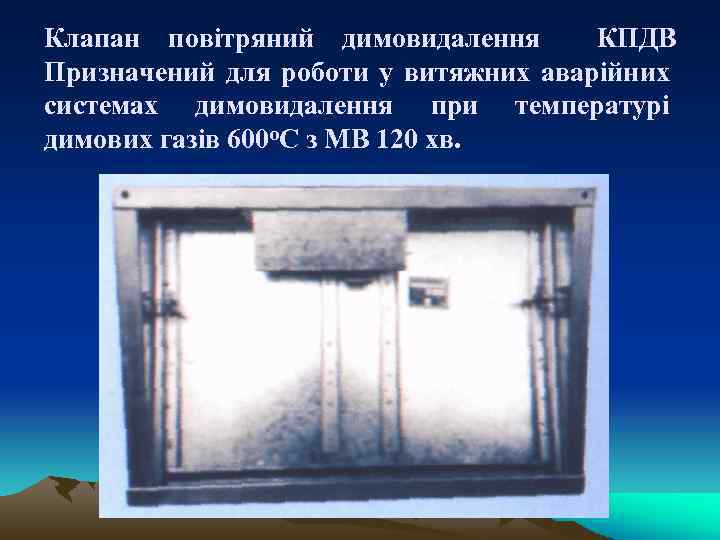

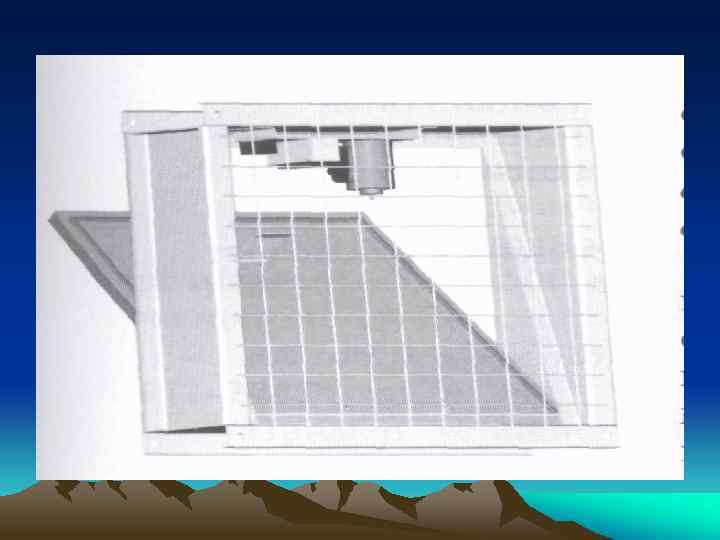

Клапан повітряний димовидалення КПДВ Призначений для роботи у витяжних аварійних системах димовидалення при температурі димових газів 600 о. С з МВ 120 хв.

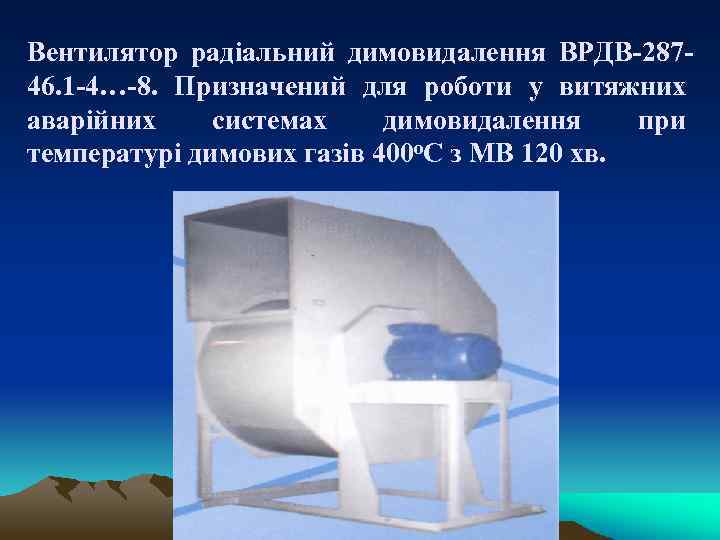

Вентилятор радіальний димовидалення ВРДВ-28746. 1 -4…-8. Призначений для роботи у витяжних аварійних системах димовидалення при температурі димових газів 400 о. С з МВ 120 хв.

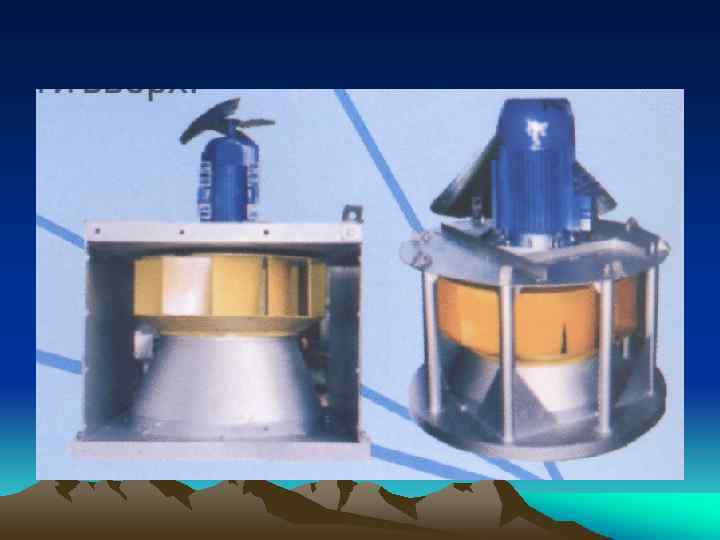

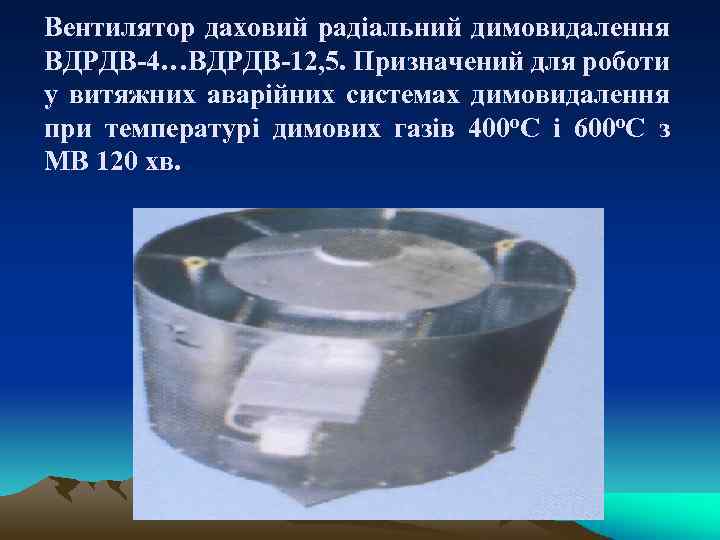

Вентилятор даховий радіальний димовидалення ВДРДВ-4…ВДРДВ-12, 5. Призначений для роботи у витяжних аварійних системах димовидалення при температурі димових газів 400 о. С і 600 о. С з МВ 120 хв.

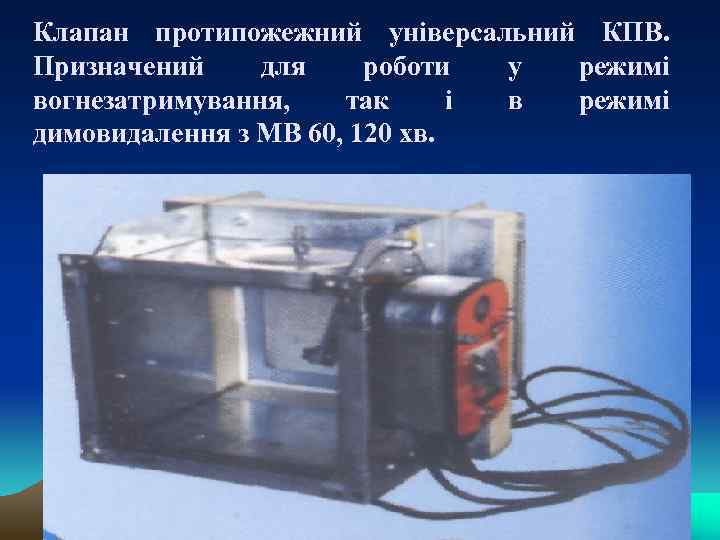

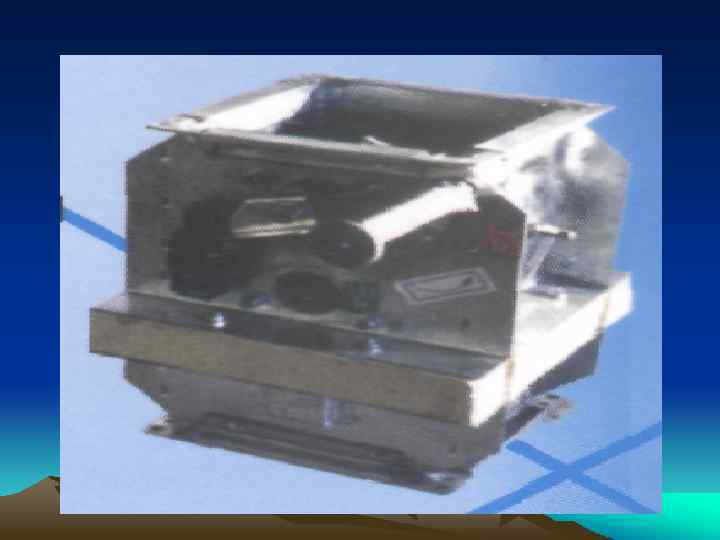

Клапан протипожежний універсальний КПВ. Призначений для роботи у режимі вогнезатримування, так і в режимі димовидалення з МВ 60, 120 хв.

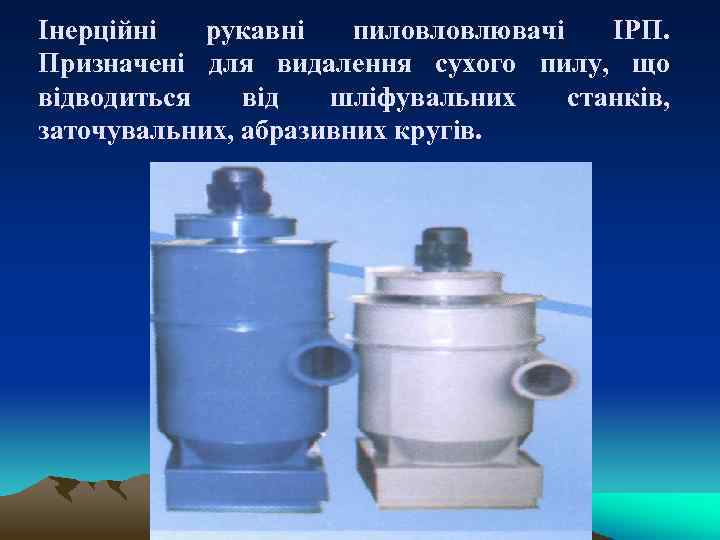

Інерційні рукавні пиловловлювачі ІРП. Призначені для видалення сухого пилу, що відводиться від шліфувальних станків, заточувальних, абразивних кругів.

Агрегат повітряно-нагрівальний АВН-ЭDH-5, 0. Призначений для нагріву та переміщення повітря.

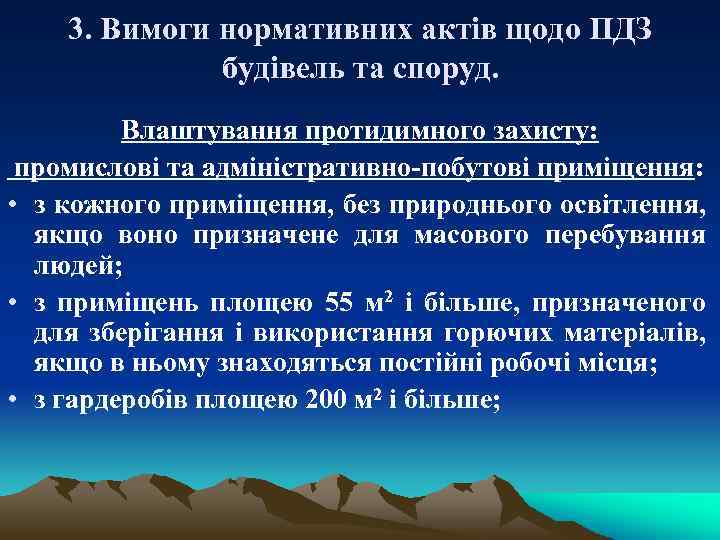

3. Вимоги нормативних актів щодо ПДЗ будівель та споруд. Влаштування протидимного захисту: промислові та адміністративно-побутові приміщення: • з кожного приміщення, без природнього освітлення, якщо воно призначене для масового перебування людей; • з приміщень площею 55 м 2 і більше, призначеного для зберігання і використання горючих матеріалів, якщо в ньому знаходяться постійні робочі місця; • з гардеробів площею 200 м 2 і більше;

• в приміщеннях категорії „В” площею 200 м 2 і менше (через примикаючий коридор); • з коридорів промислових та адміністративнопобутових будинків, висотою більше 26, 5 м; • з коридорів більше 15 м, без природнього освітлення світловими прорізами у зовнішніх огорожах з виробництвом категорій А, Б, В з числом поверхів 2 і більше; • із кожного пром. і складського приміщення з постійними робочими місцями без природнього освітлення або з природнім освітленням, без механічних приводів для відкриття фрамуг в верхній частині на рівні 2, 2 м і більше від підлоги до низу фрамуг і для відкриття прорізів в ліхтарях, якщо приміщення відносять до категорій А, Б або В, Г, Д в будинках IVа СВ.

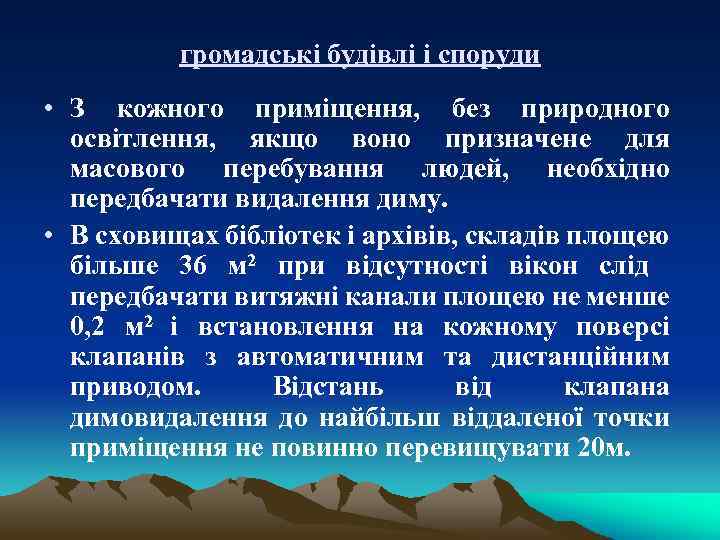

громадські будівлі і споруди • З кожного приміщення, без природного освітлення, якщо воно призначене для масового перебування людей, необхідно передбачати видалення диму. • В сховищах бібліотек і архівів, складів площею більше 36 м 2 при відсутності вікон слід передбачати витяжні канали площею не менше 0, 2 м 2 і встановлення на кожному поверсі клапанів з автоматичним та дистанційним приводом. Відстань від клапана димовидалення до найбільш віддаленої точки приміщення не повинно перевищувати 20 м.

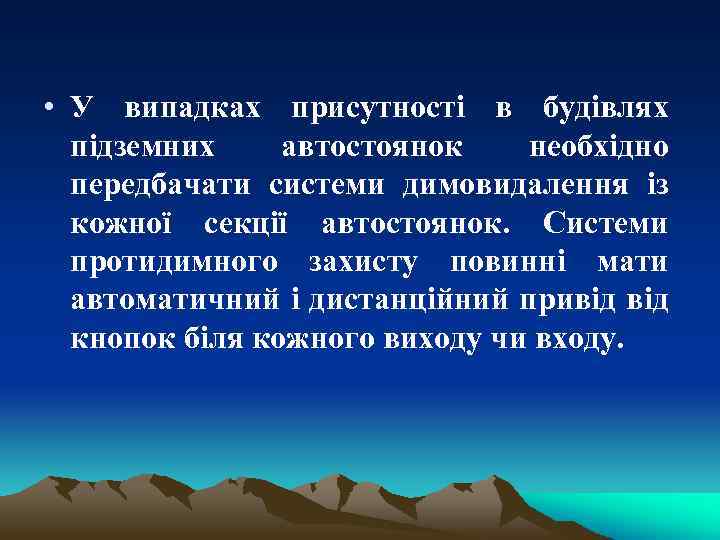

• У випадках присутності в будівлях підземних автостоянок необхідно передбачати системи димовидалення із кожної секції автостоянок. Системи протидимного захисту повинні мати автоматичний і дистанційний привід кнопок біля кожного виходу чи входу.

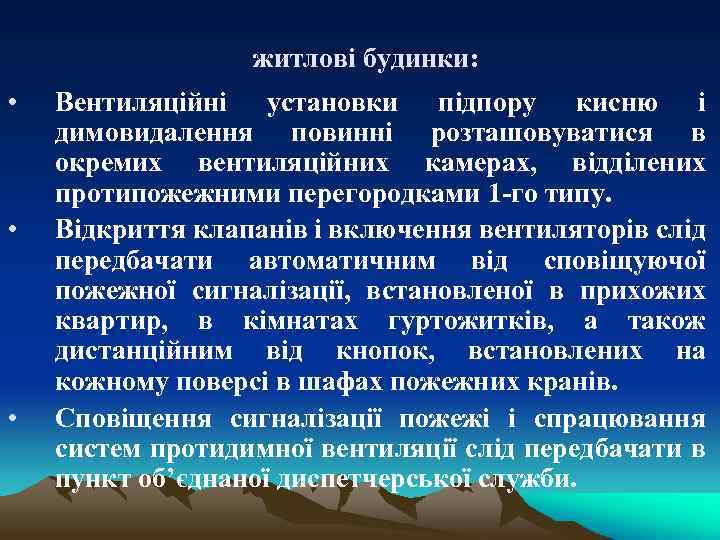

житлові будинки: • • • Вентиляційні установки підпору кисню і димовидалення повинні розташовуватися в окремих вентиляційних камерах, відділених протипожежними перегородками 1 -го типу. Відкриття клапанів і включення вентиляторів слід передбачати автоматичним від сповіщуючої пожежної сигналізації, встановленої в прихожих квартир, в кімнатах гуртожитків, а також дистанційним від кнопок, встановлених на кожному поверсі в шафах пожежних кранів. Сповіщення сигналізації пожежі і спрацювання систем протидимної вентиляції слід передбачати в пункт об’єднаної диспетчерської служби.

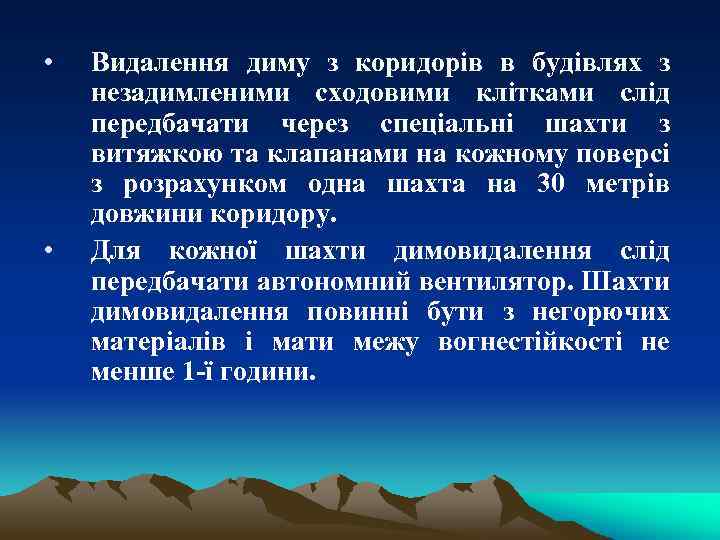

• • Видалення диму з коридорів в будівлях з незадимленими сходовими клітками слід передбачати через спеціальні шахти з витяжкою та клапанами на кожному поверсі з розрахунком одна шахта на 30 метрів довжини коридору. Для кожної шахти димовидалення слід передбачати автономний вентилятор. Шахти димовидалення повинні бути з негорючих матеріалів і мати межу вогнестійкості не менше 1 -ї години.

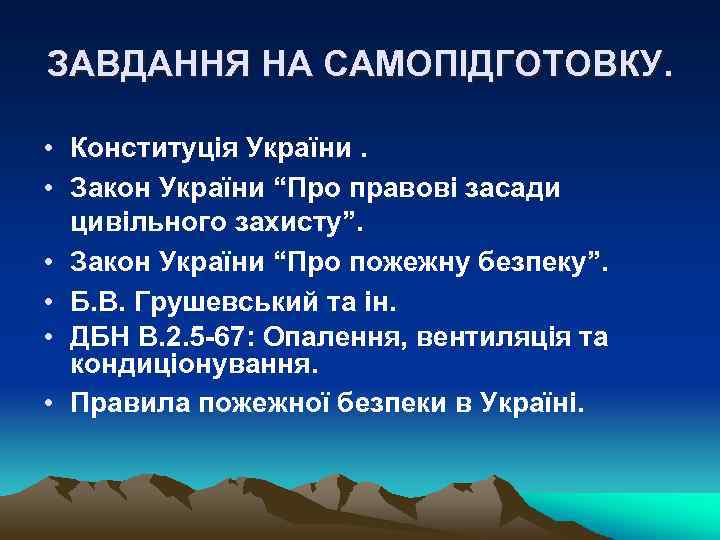

ЗАВДАННЯ НА САМОПІДГОТОВКУ. • Конституція України. • Закон України “Про правові засади цивільного захисту”. • Закон України “Про пожежну безпеку”. • Б. В. Грушевський та ін. • ДБН В. 2. 5 -67: Опалення, вентиляція та кондиціонування. • Правила пожежної безпеки в Україні.
