Тема 7 Організація озброєння та бойова техніка

Тема № 7. Організація, озброєння та бойова техніка підрозділів Сухопутних військ. 1. Організація, озброєння, бойова техніка та призначення механізованого (танкового) батальйону. ПИТАННЯ Заняття 1. Організація, озброєння та бойова техніка бойових підрозділів механізованого (танкового) полку. 2. Організація, озброєння, бойова техніка та призначення артилерійського дивізіону, зенітно-ракетного артилерійського дивізіону.

Навчальні питання: 1. Організація, озброєння, бойова техніка та призначення механізованого батальйону. 2. Організація, озброєння, бойова техніка та призначення артилерійського дивізіону, зенітно-ракетного артилерійського дивізіону, протитанкової батареї.

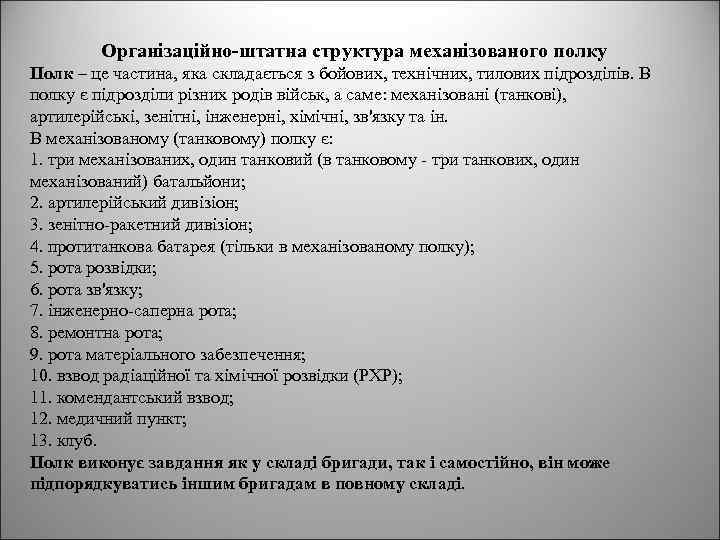

Організаційно-штатна структура механізованого полку Полк – це частина, яка складається з бойових, технічних, тилових підрозділів. В полку є підрозділи різних родів військ, а саме: механізовані (танкові), артилерійські, зенітні, інженерні, хімічні, зв'язку та ін. В механізованому (танковому) полку є: 1. три механізованих, один танковий (в танковому - три танкових, один механізований) батальйони; 2. артилерійський дивізіон; 3. зенітно-ракетний дивізіон; 4. протитанкова батарея (тільки в механізованому полку); 5. рота розвідки; 6. рота зв'язку; 7. інженерно-саперна рота; 8. ремонтна рота; 9. рота матеріального забезпечення; 10. взвод радіаційної та хімічної розвідки (РХР); 11. комендантський взвод; 12. медичний пункт; 13. клуб. Полк виконує завдання як у складі бригади, так і самостійно, він може підпорядкуватись іншим бригадам в повному складі.

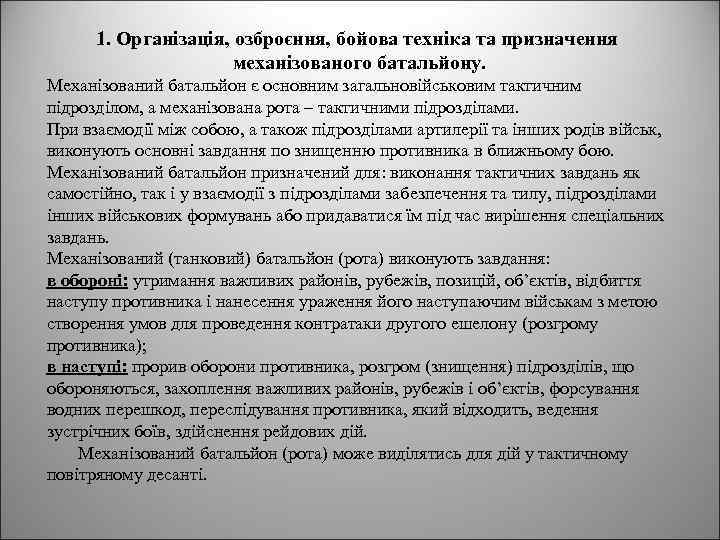

1. Організація, озброєння, бойова техніка та призначення механізованого батальйону. Механізований батальйон є основним загальновійськовим тактичним підрозділом, а механізована рота – тактичними підрозділами. При взаємодії між собою, а також підрозділами артилерії та інших родів військ, виконують основні завдання по знищенню противника в ближньому бою. Механізований батальйон призначений для: виконання тактичних завдань як самостійно, так і у взаємодії з підрозділами забезпечення та тилу, підрозділами інших військових формувань або придаватися їм під час вирішення спеціальних завдань. Механізований (танковий) батальйон (рота) виконують завдання: в обороні: утримання важливих районів, рубежів, позицій, об’єктів, відбиття наступу противника і нанесення ураження його наступаючим військам з метою створення умов для проведення контратаки другого ешелону (розгрому противника); в наступі: прорив оборони противника, розгром (знищення) підрозділів, що обороняються, захоплення важливих районів, рубежів і об’єктів, форсування водних перешкод, переслідування противника, який відходить, ведення зустрічних боїв, здійснення рейдових дій. Механізований батальйон (рота) може виділятись для дій у тактичному повітряному десанті.

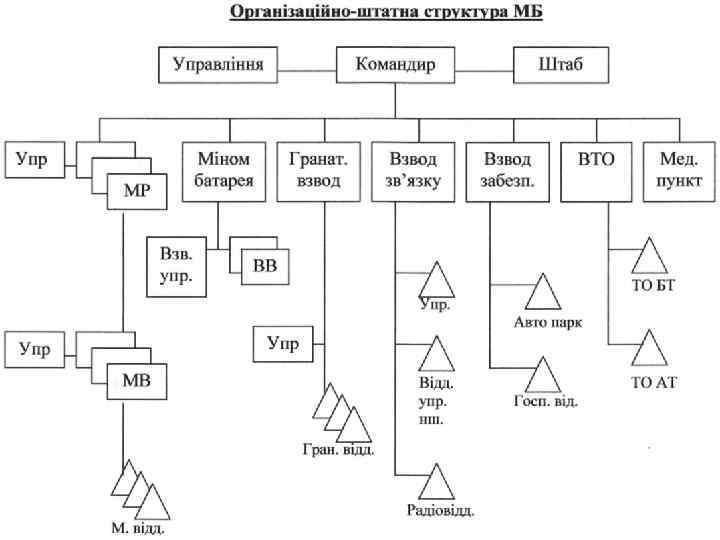

МБ

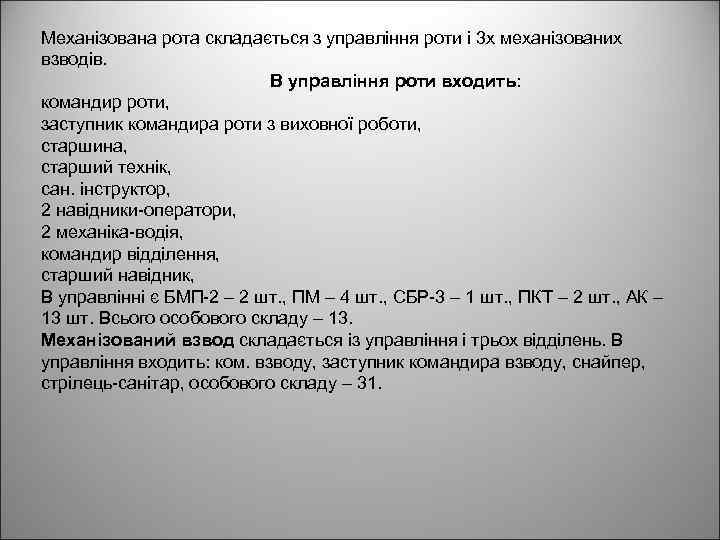

Механізована рота складається з управління роти і 3 х механізованих взводів. В управління роти входить: командир роти, заступник командира роти з виховної роботи, старшина, старший технік, сан. інструктор, 2 навідники-оператори, 2 механіка-водія, командир відділення, старший навідник, В управлінні є БМП-2 – 2 шт. , ПМ – 4 шт. , СБР-3 – 1 шт. , ПКТ – 2 шт. , АК – 13 шт. Всього особового складу – 13. Механізований взвод складається із управління і трьох відділень. В управління входить: ком. взводу, заступник командира взводу, снайпер, стрілець-санітар, особового складу – 31.

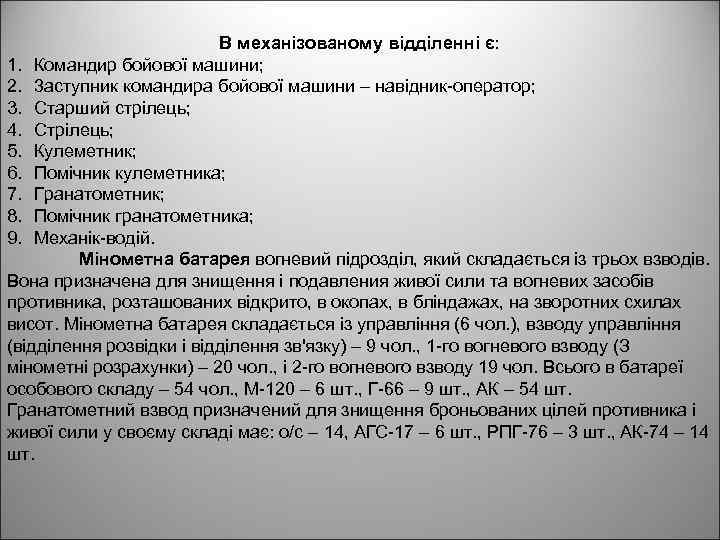

В механізованому відділенні є: 1. Командир бойової машини; 2. 3 аступник командира бойової машини – навідник-оператор; 3. Старший стрілець; 4. Стрілець; 5. Кулеметник; 6. Помічник кулеметника; 7. Гранатометник; 8. Помічник гранатометника; 9. Механік-водій. Мінометна батарея вогневий підрозділ, який складається із трьох взводів. Вона призначена для знищення і подавления живої сили та вогневих засобів противника, розташованих відкрито, в окопах, в бліндажах, на зворотних схилах висот. Мінометна батарея складається із управління (6 чол. ), взводу управління (відділення розвідки і відділення зв'язку) – 9 чол. , 1 -го вогневого взводу (З мінометні розрахунки) – 20 чол. , і 2 -го вогневого взводу 19 чол. Всього в батареї особового складу – 54 чол. , М-120 – 6 шт. , Г-66 – 9 шт. , АК – 54 шт. Гранатометний взвод призначений для знищення броньованих цілей противника і живої сили у своєму складі має: о/с – 14, АГС-17 – 6 шт. , РПГ-76 – 3 шт. , АК-74 – 14 шт.

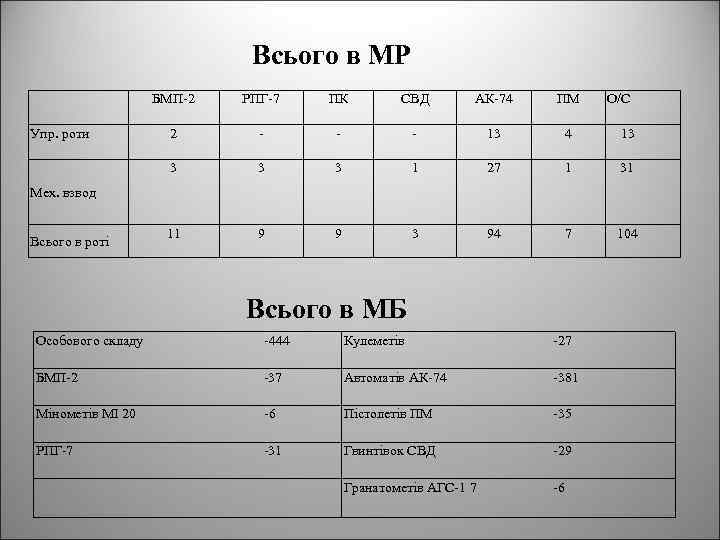

Всього в МР БМП-2 ПК СВД АК-74 ПМ 2 - - - 13 4 13 3 Упр. роти РПГ-7 О/С 3 3 1 27 1 31 11 9 9 3 94 7 104 Мех. взвод Всього в роті Всього в МБ Особового складу -444 Кулеметів -27 БМП-2 -37 Автоматів АК-74 -381 Мінометів МІ 20 -6 Пістолетів ПМ -35 РПГ-7 -31 Гвинтівок СВД -29 Гранатометів АГС-1 7 -6

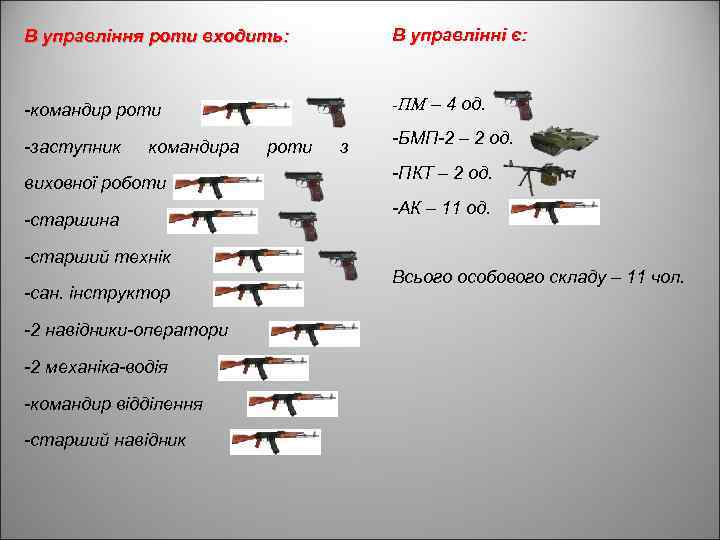

В управління роти входить: В управлінні є: -командир роти -ПМ – 4 од. -заступник командира виховної роботи -старшина -старший технік -сан. інструктор -2 навідники-оператори -2 механіка-водія -командир відділення -старший навідник роти з -БМП-2 – 2 од. -ПКТ – 2 од. -АК – 11 од. Всього особового складу – 11 чол.

Організаційно-штатна структура механізованого батальйону на БТР співпадає зі штатною структурою механізованого батальйону на БМП за винятком: в штат МР додатково входить протитанкове відділення, на озброєнні – 3 од. ПТКР "Метис"; в штат батальйону входить протитанковий взвод, який складається з 2 -х відділень (1 -го протитанкового - ПТКР "Фагот" (3 ПУ) і 1 -го гранатометного –СПГ-9 – 3 шт. ). БТР - 70

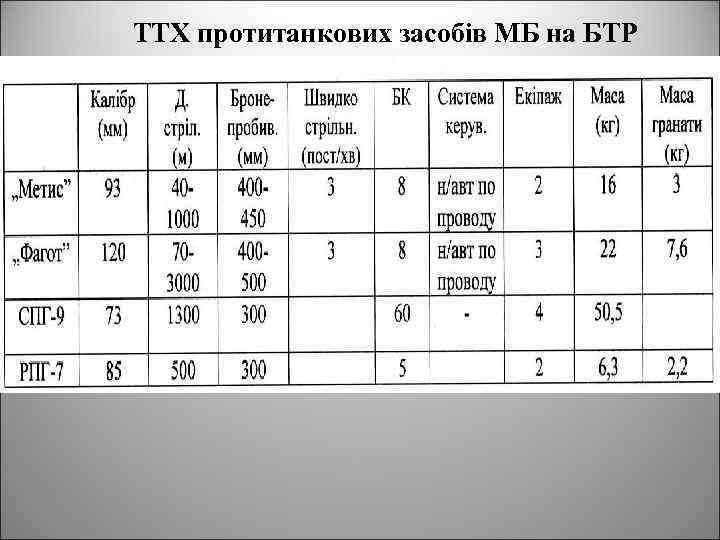

ТТХ протитанкових засобів МБ на БТР

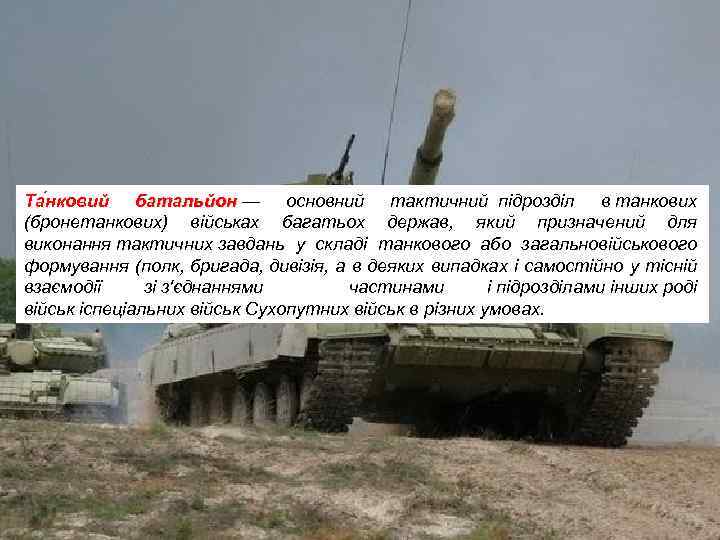

ТБ Та нковий батальйон — основний тактичний підрозділ в танкових батальйон (бронетанкових) військах багатьох держав, який призначений для виконання тактичних завдань у складі танкового або загальновійськового 33 чол. формування (полк, бригада, дивізія, а в деяких випадках і самостійно у тісній взаємодії зі з'єднаннями частинами і підрозділами інших роді військ іспеціальних військ Сухопутних військ в різних умовах. 9 чол.

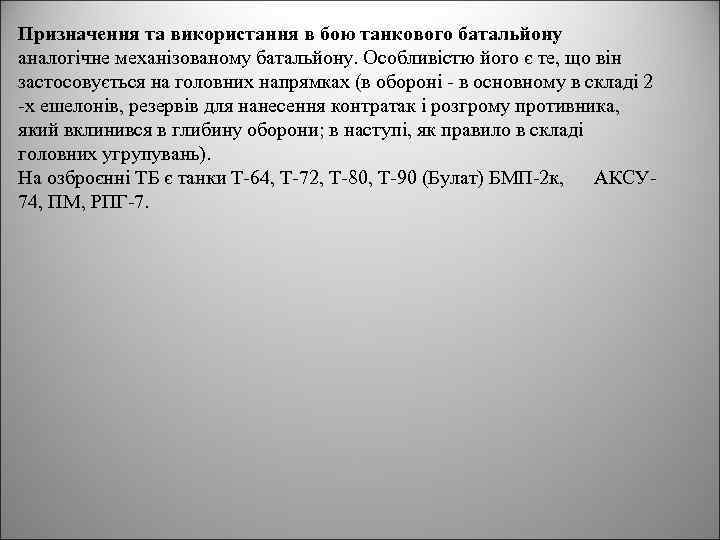

Призначення та використання в бою танкового батальйону аналогічне механізованому батальйону. Особливістю його є те, що він застосовується на головних напрямках (в обороні - в основному в складі 2 -х ешелонів, резервів для нанесення контратак і розгрому противника, який вклинився в глибину оборони; в наступі, як правило в складі головних угрупувань). На озброєнні ТБ є танки Т-64, Т-72, Т-80, Т-90 (Булат) БМП-2 к, АКСУ 74, ПМ, РПГ-7.

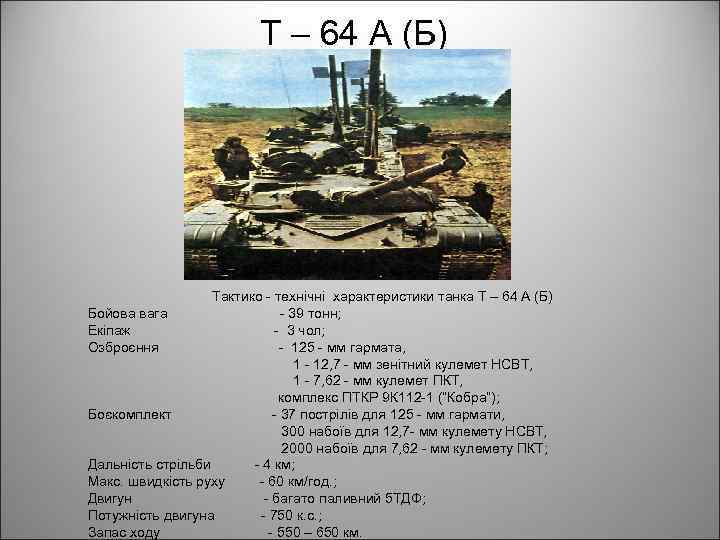

Т – 64 А (Б) Тактико - технічні характеристики танка Т – 64 А (Б) Бойова вага - 39 тонн; Екіпаж - 3 чол; Озброєння - 125 - мм гармата, 1 - 12, 7 - мм зенітний кулемет НСВТ, 1 - 7, 62 - мм кулемет ПКТ, комплекс ПТКР 9 К 112 -1 (“Кобра”); Боєкомплект - 37 пострілів для 125 - мм гармати, 300 набоїв для 12, 7 - мм кулемету НСВТ, 2000 набоїв для 7, 62 - мм кулемету ПКТ; Дальність стрільби - 4 км; Макс. швидкість руху - 60 км/год. ; Двигун - багато паливний 5 ТДФ; Потужність двигуна - 750 к. с. ; Запас ходу - 550 – 650 км.

Всього в танковій роті: Особового складу – 33 Автоматів АК-74 – 33 Танків Т-72 – 10 Пістолетів ПМ – 7 Всього в танковому батальйоні: Особового складу – 162 Автоматів АК-74 – 162 Танків Т-72 – 31 Пістолетів ПМ – 31 БМП-2 К – 1 Тягач БТС – 1 Паливозаправник – 7 МТОАТ – 1 2. Організація, озброєння, бойова техніка та призначення артилерійського дивізіону, зенітно-ракетного артилерійського дивізіону.

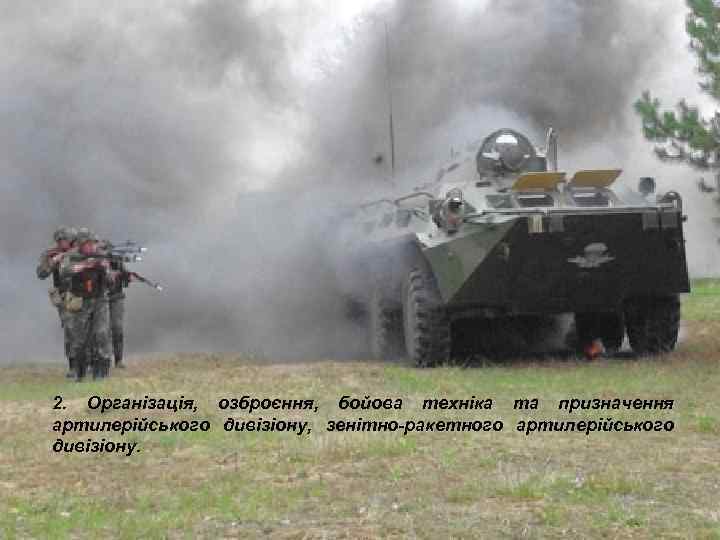

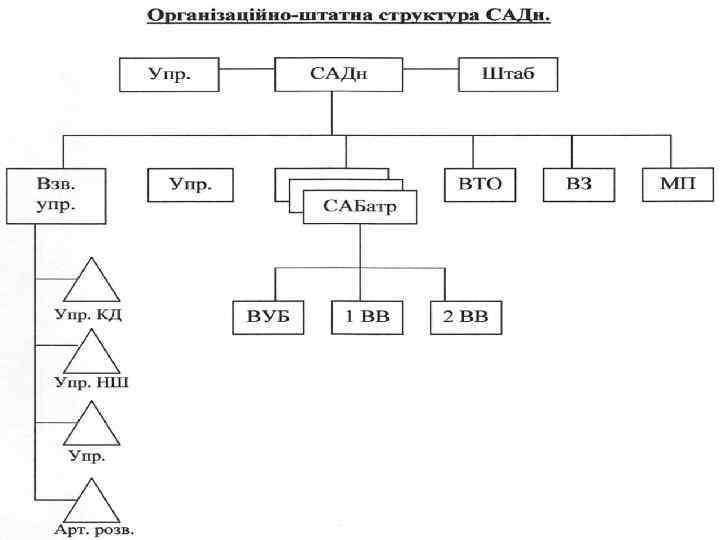

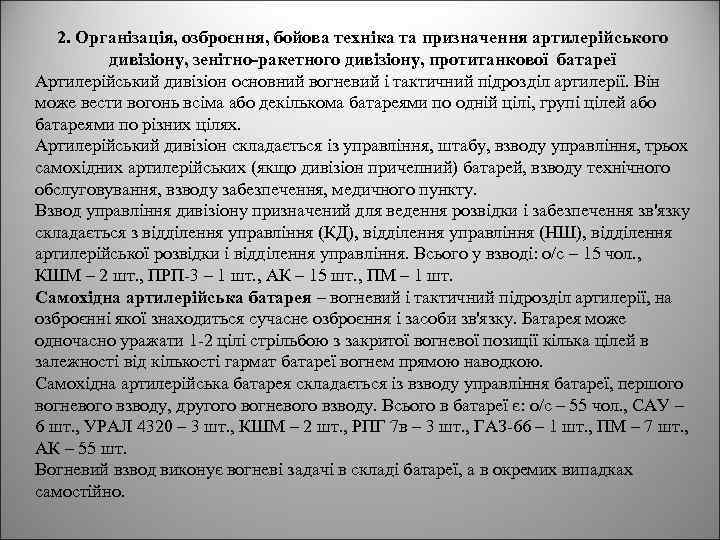

2. Організація, озброєння, бойова техніка та призначення артилерійського дивізіону, зенітно-ракетного дивізіону, протитанкової батареї Артилерійський дивізіон основний вогневий і тактичний підрозділ артилерії. Він може вести вогонь всіма або декількома батареями по одній цілі, групі цілей або батареями по різних цілях. Артилерійський дивізіон складається із управління, штабу, взводу управління, трьох самохідних артилерійських (якщо дивізіон причепний) батарей, взводу технічного обслуговування, взводу забезпечення, медичного пункту. Взвод управління дивізіону призначений для ведення розвідки і забезпечення зв'язку складається з відділення управління (КД), відділення управління (НШ), відділення артилерійської розвідки і відділення управління. Всього у взводі: о/с – 15 чол. , КШМ – 2 шт. , ПРП-3 – 1 шт. , АК – 15 шт. , ПМ – 1 шт. Самохідна артилерійська батарея – вогневий і тактичний підрозділ артилерії, на озброєнні якої знаходиться сучасне озброєння і засоби зв'язку. Батарея може одночасно уражати 1 -2 цілі стрільбою з закритої вогневої позиції кілька цілей в залежності від кількості гармат батареї вогнем прямою наводкою. Самохідна артилерійська батарея складається із взводу управління батареї, першого вогневого взводу, другого вогневого взводу. Всього в батареї є: о/с – 55 чол. , САУ – 6 шт. , УРАЛ 4320 – 3 шт. , КШМ – 2 шт. , РПГ 7 в – 3 шт. , ГАЗ-66 – 1 шт. , ПМ – 7 шт. , АК – 55 шт. Вогневий взвод виконує вогневі задачі в складі батареї, а в окремих випадках самостійно.

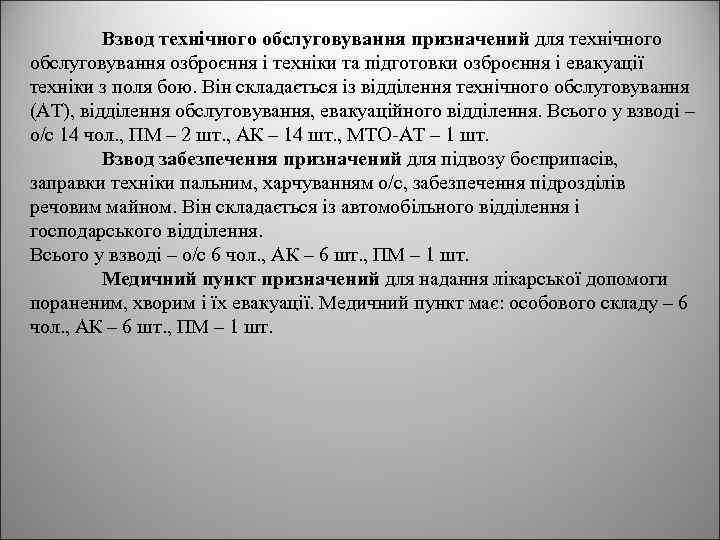

Взвод технічного обслуговування призначений для технічного обслуговування озброєння і техніки та підготовки озброєння і евакуації техніки з поля бою. Він складається із відділення технічного обслуговування (АТ), відділення обслуговування, евакуаційного відділення. Всього у взводі – о/с 14 чол. , ПМ – 2 шт. , АК – 14 шт. , МТО-АТ – 1 шт. Взвод забезпечення призначений для підвозу боєприпасів, заправки техніки пальним, харчуванням о/с, забезпечення підрозділів речовим майном. Він складається із автомобільного відділення і господарського відділення. Всього у взводі – о/с 6 чол. , АК – 6 шт. , ПМ – 1 шт. Медичний пункт призначений для надання лікарської допомоги пораненим, хворим і їх евакуації. Медичний пункт має: особового складу – 6 чол. , АК – 6 шт. , ПМ – 1 шт.

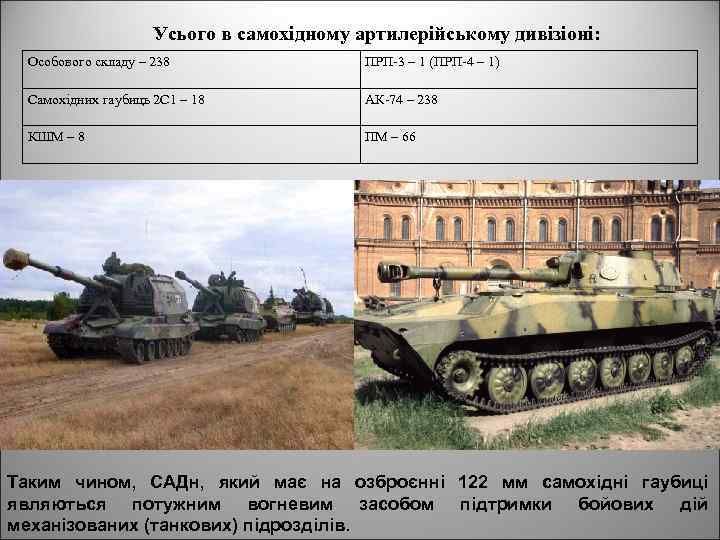

Усього в самохідному артилерійському дивізіоні: Особового складу – 238 ПРП-3 – 1 (ПРП-4 – 1) Самохідних гаубиць 2 С 1 – 18 АК-74 – 238 КШМ – 8 ПМ – 66 Таким чином, САДн, який має на озброєнні 122 мм самохідні гаубиці являються потужним вогневим засобом підтримки бойових дій механізованих (танкових) підрозділів.

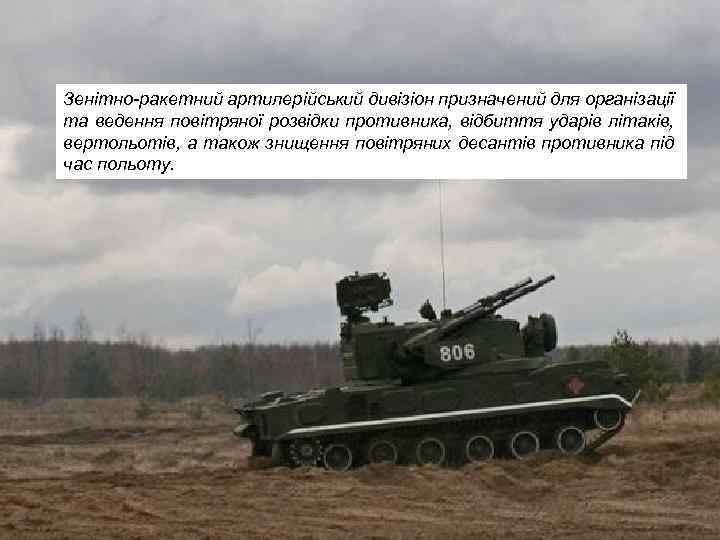

Зенітно-ракетний артилерійський дивізіон призначений для організації та ведення повітряної розвідки противника, відбиття ударів літаків, вертольотів, а також знищення повітряних десантів противника під час польоту.

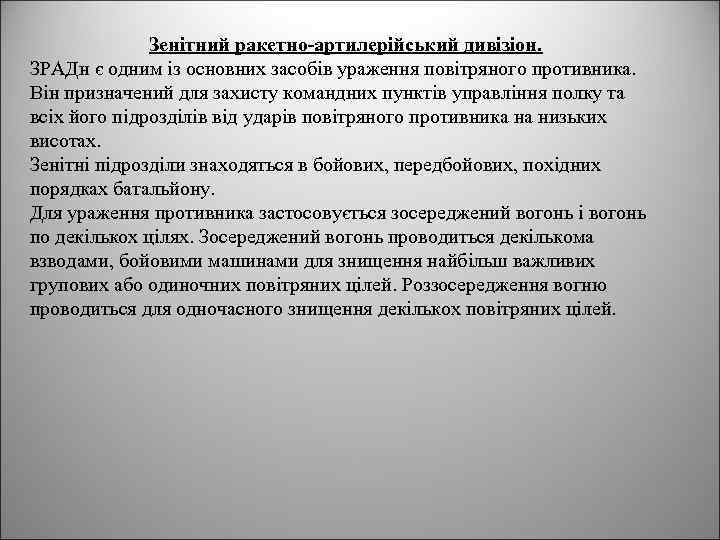

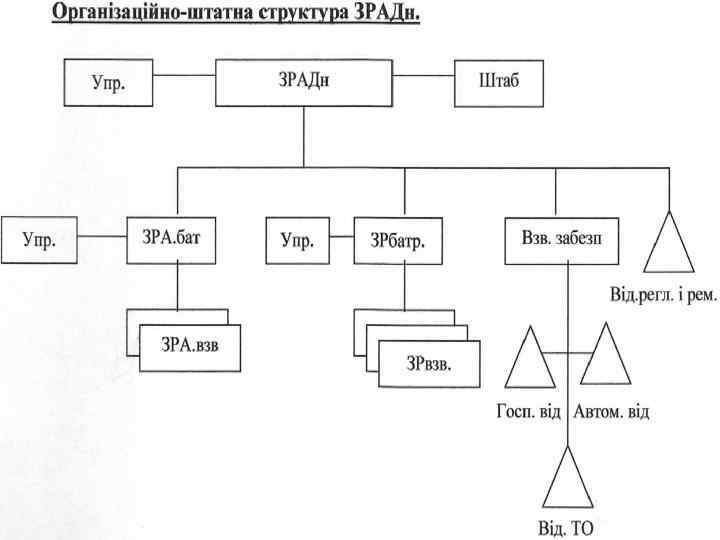

Зенітний ракетно-артилерійський дивізіон. ЗРАДн є одним із основних засобів ураження повітряного противника. Він призначений для захисту командних пунктів управління полку та всіх його підрозділів від ударів повітряного противника на низьких висотах. Зенітні підрозділи знаходяться в бойових, передбойових, похідних порядках батальйону. Для ураження противника застосовується зосереджений вогонь і вогонь по декількох цілях. Зосереджений вогонь проводиться декількома взводами, бойовими машинами для знищення найбільш важливих групових або одиночних повітряних цілей. Роззосередження вогню проводиться для одночасного знищення декількох повітряних цілей.

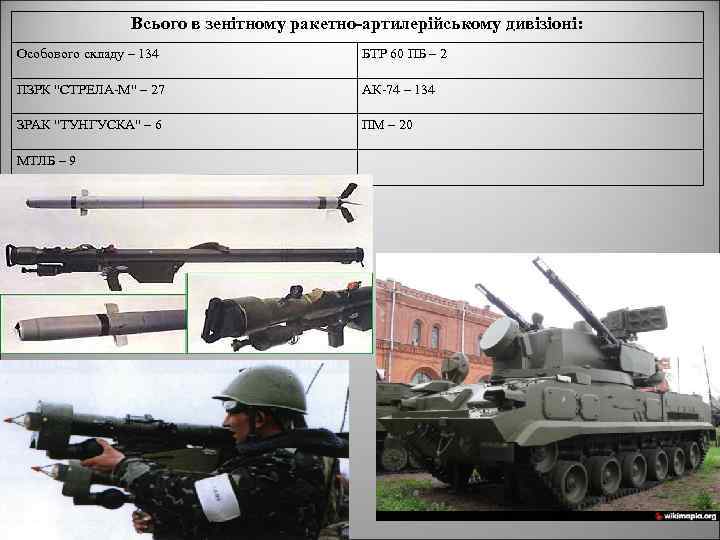

Всього в зенітному ракетно-артилерійському дивізіоні: Особового складу – 134 БТР 60 ПБ – 2 ПЗРК "СТРЕЛА-М" – 27 АК-74 – 134 ЗРАК "ТУНГУСКА" – 6 ПМ – 20 МТЛБ – 9

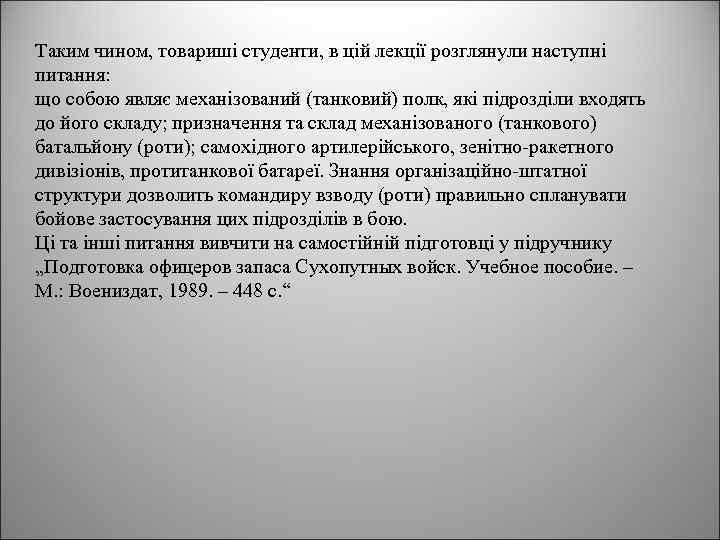

Таким чином, товариші студенти, в цій лекції розглянули наступні питання: що собою являє механізований (танковий) полк, які підрозділи входять до його складу; призначення та склад механізованого (танкового) батальйону (роти); самохідного артилерійського, зенітно-ракетного дивізіонів, протитанкової батареї. Знання організаційно-штатної структури дозволить командиру взводу (роти) правильно спланувати бойове застосування цих підрозділів в бою. Ці та інші питання вивчити на самостійній підготовці у підручнику „Подготовка офицеров запаса Сухопутных войск. Учебное пособие. – М. : Воениздат, 1989. – 448 с. “

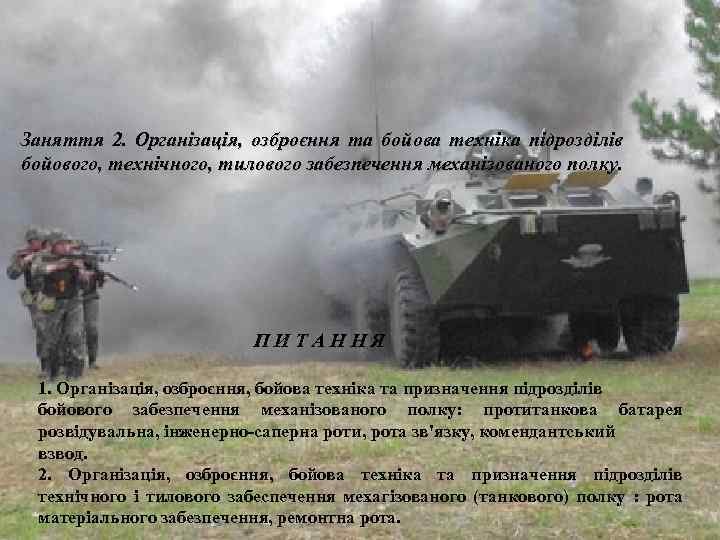

Заняття 2. Організація, озброєння та бойова техніка підрозділів бойового, технічного, тилового забезпечення механізованого полку. ПИТАННЯ 1. Організація, озброєння, бойова техніка та призначення підрозділів бойового забезпечення механізованого полку: протитанкова батарея розвідувальна, інженерно-саперна роти, рота зв'язку, комендантський взвод. 2. Організація, озброєння, бойова техніка та призначення підрозділів технічного і тилового забеспечення мехагізованого (танкового) полку : рота матеріального забезпечення, ремонтна рота.

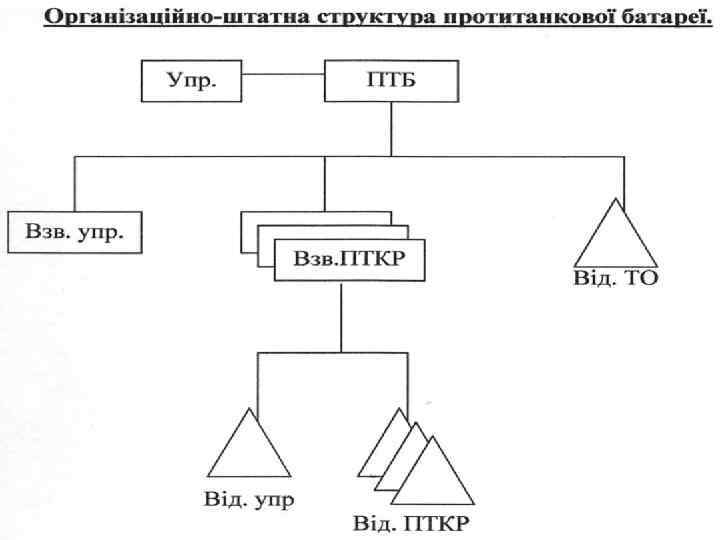

Протитанкова батарея призначена для знищення танків та інших броньованих машин противника. Може застосовуватися також і для знищення інших вогневих засобів противника, зокрема що у фортифікаційних спорудах.

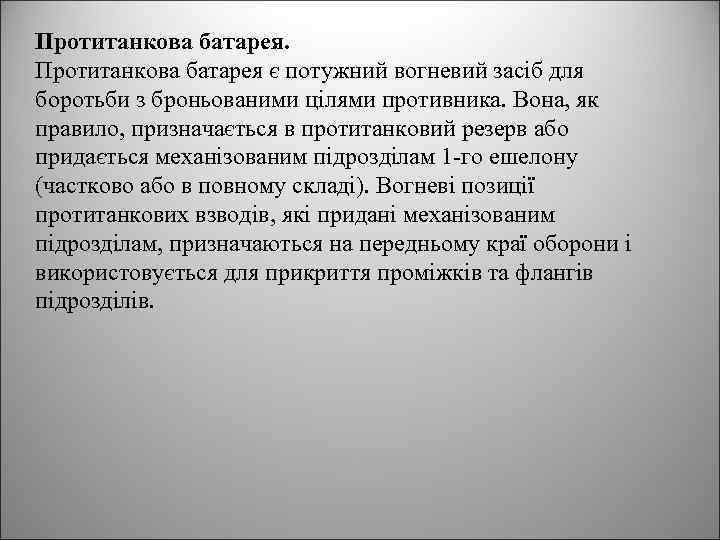

Протитанкова батарея є потужний вогневий засіб для боротьби з броньованими цілями противника. Вона, як правило, призначається в протитанковий резерв або придається механізованим підрозділам 1 -го ешелону (частково або в повному складі). Вогневі позиції протитанкових взводів, які придані механізованим підрозділам, призначаються на передньому краї оборони і використовується для прикриття проміжків та флангів підрозділів.

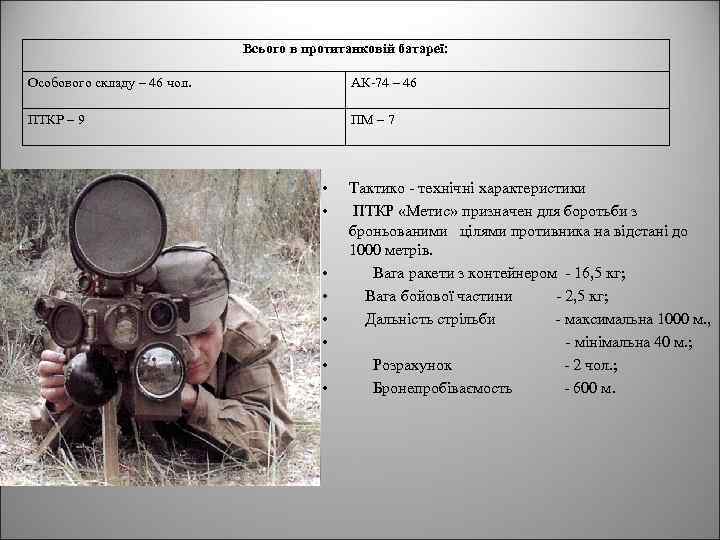

Всього в протитанковій батареї: Особового складу – 46 чол. АК-74 – 46 ПТКР – 9 ПМ – 7 • • Тактико - технічні характеристики ПТКР «Метис» призначен для боротьби з броньованими цілями противника на відстані до 1000 метрів. Вага ракети з контейнером - 16, 5 кг; Вага бойової частини - 2, 5 кг; Дальність стрільби - максимальна 1000 м. , - мінімальна 40 м. ; Розрахунок - 2 чол. ; Бронепробіваємость - 600 м.

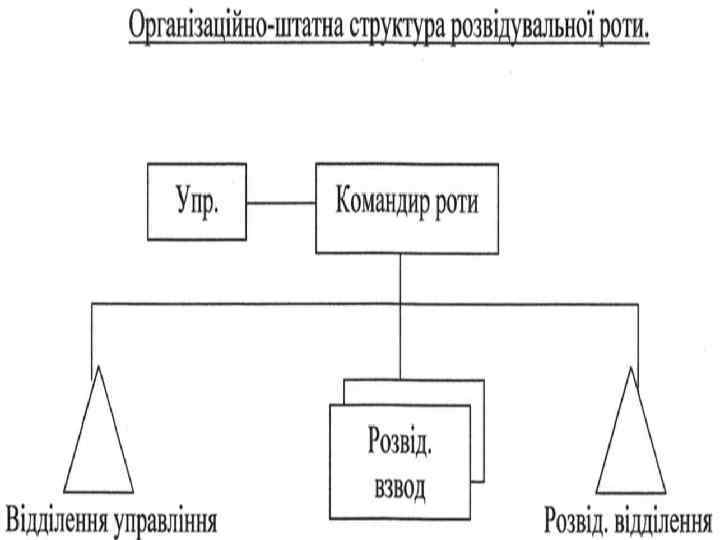

Розвід. рота Розвідувальна рота призначена для ведення розвідки з метою добування інформації противника і райони воєнних дій, а також для виконання спеціальних завдань.

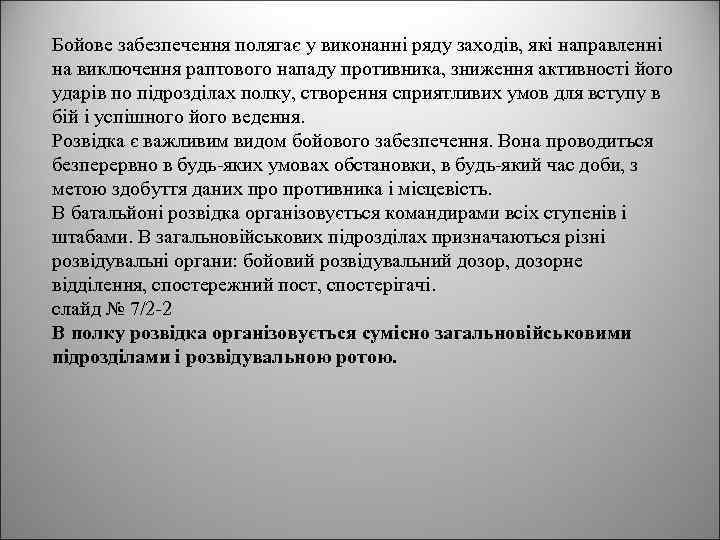

Бойове забезпечення полягає у виконанні ряду заходів, які направленні на виключення раптового нападу противника, зниження активності його ударів по підрозділах полку, створення сприятливих умов для вступу в бій і успішного його ведення. Розвідка є важливим видом бойового забезпечення. Вона проводиться безперервно в будь-яких умовах обстановки, в будь-який час доби, з метою здобуття даних противника і місцевість. В батальйоні розвідка організовується командирами всіх ступенів і штабами. В загальновійськових підрозділах призначаються різні розвідувальні органи: бойовий розвідувальний дозор, дозорне відділення, спостережний пост, спостерігачі. слайд № 7/2 -2 В полку розвідка організовується сумісно загальновійськовими підрозділами і розвідувальною ротою.

Особового складу 50 АК-74 50 БРМ 1 к 5 ПМ 5 БРДМ 4 РПГ 3 ЛПР 3 Розвідувальна рота яка має таке озброєння, сумісно з загальновійськовими підрозділами, спроможна виконати задачі по розвідці противника і своєчасно повести їх до командирів підрозділів.

Інжене рні війська — рід військ, призначений для інженерного забезпечення бойових дій частин, з'єднань і Інж. -сап. рота об'єднань всіх видів збройних сил. Існують в арміях більшості держав.

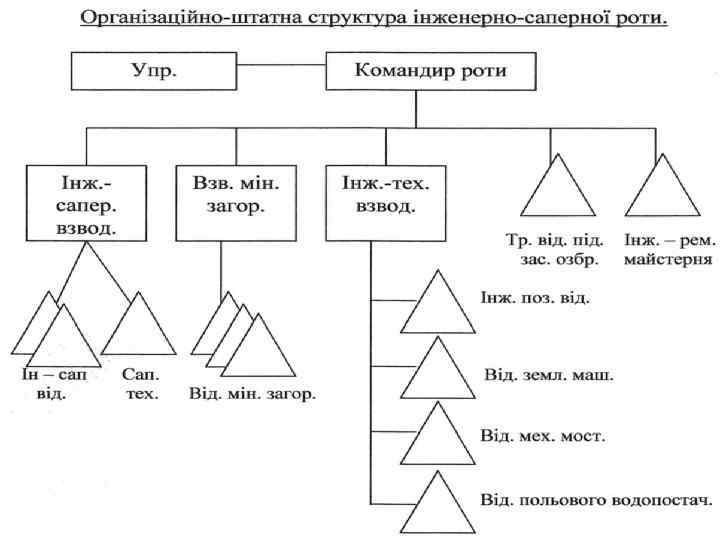

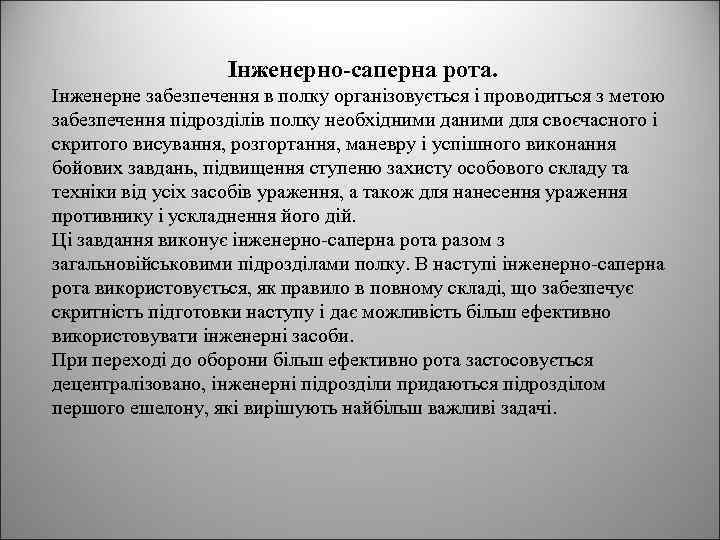

Інженерно-саперна рота. Інженерне забезпечення в полку організовується і проводиться з метою забезпечення підрозділів полку необхідними даними для своєчасного і скритого висування, розгортання, маневру і успішного виконання бойових завдань, підвищення ступеню захисту особового складу та техніки від усіх засобів ураження, а також для нанесення ураження противнику і ускладнення його дій. Ці завдання виконує інженерно-саперна рота разом з загальновійськовими підрозділами полку. В наступі інженерно-саперна рота використовується, як правило в повному складі, що забезпечує скритність підготовки наступу і дає можливість більш ефективно використовувати інженерні засоби. При переході до оборони більш ефективно рота застосовується децентралізовано, інженерні підрозділи придаються підрозділом першого ешелону, які вирішують найбільш важливі задачі.

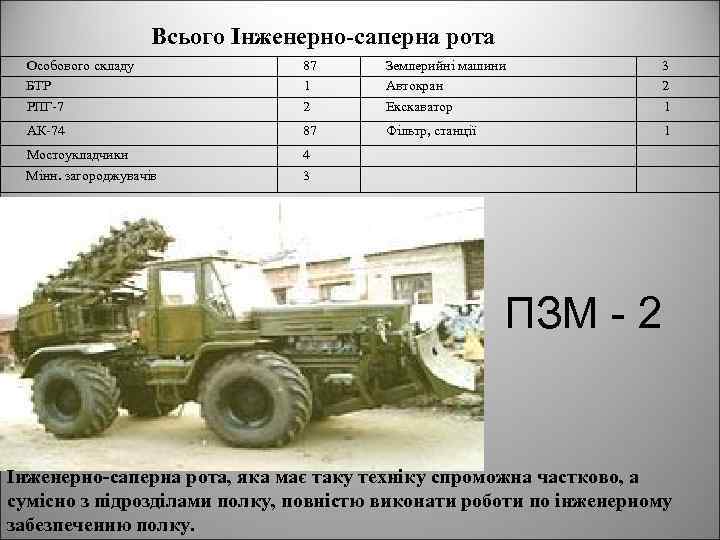

Всього Інженерно-саперна рота Особового складу БТР РПГ-7 87 1 2 Землерийні машини Автокран Екскаватор 3 2 1 АК-74 87 Фільтр, станції 1 Мостоукладчики Мінн. загороджувачів 4 3 ПЗМ - 2 Інженерно-саперна рота, яка має таку техніку спроможна частково, а сумісно з підрозділами полку, повністю виконати роботи по інженерному забезпеченню полку.

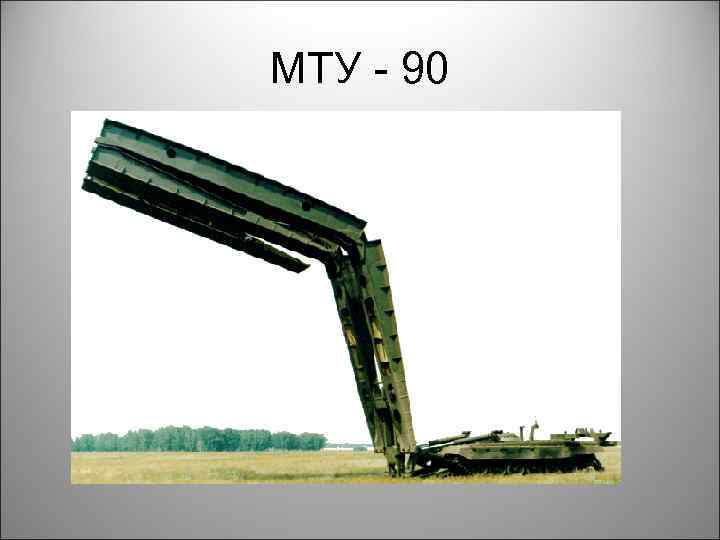

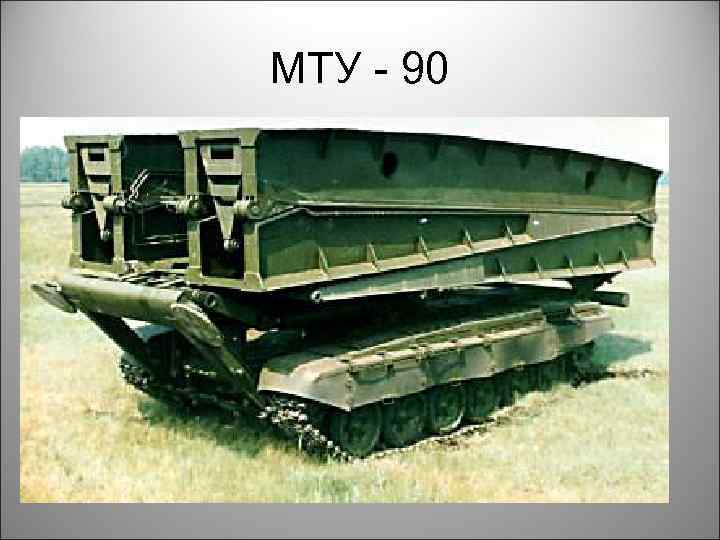

МТУ - 90

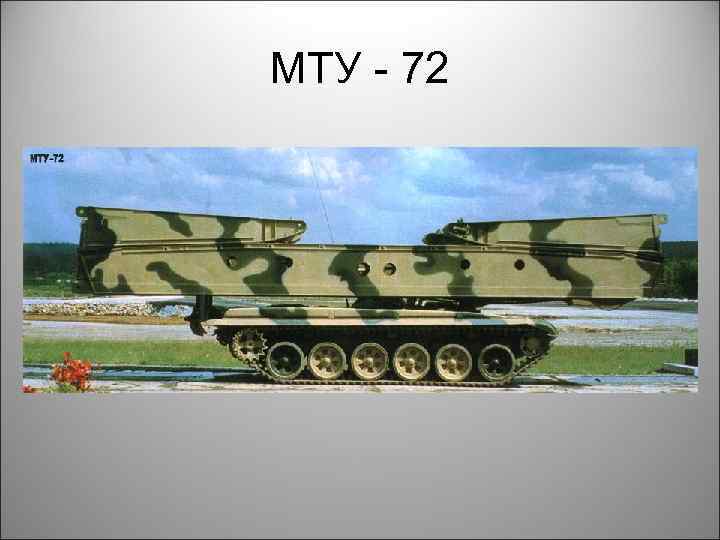

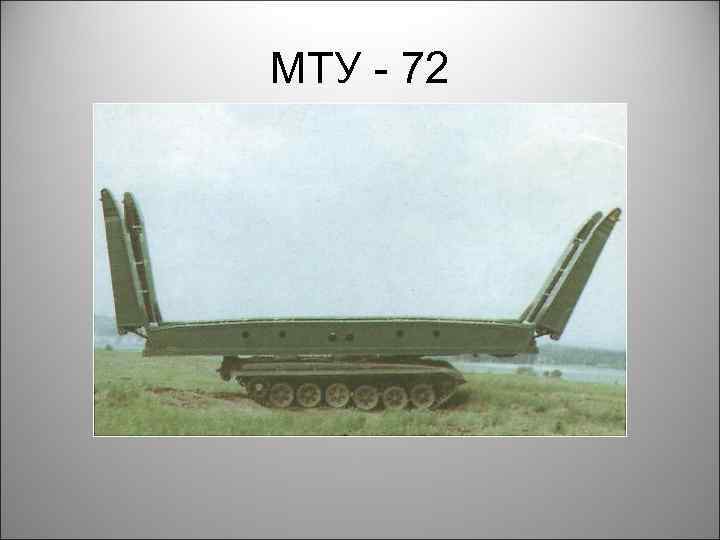

МТУ - 72

Взвод РХР — рід військ, призначений для забезпечення радіаційного, хімічного та біологічного захисту, а також аерозольного маскування бойових дій збройних сил. Взвод РХР

Взвод радіаційної і хімічної розвідки. Захист від зброї масового ураження е одним із елементів бойового забезпечення військ. Він організовується і проводиться командиром полку. Задачею взводу РХР є ведення радіаційної і хімічної розвідки і доведення її результатів до командира полку, оповіщення особового складу при застосуванні противником зброї масового ураження, прийняття участі у ліквідації наслідків застосування ЗМУ. Взвод РХР виконує ці задачі на хімічних розвідувальних машинах в повному складі або по відділенням. Силами цього взводу можна вести розвідку до 3 -ох маршрутів, одного зараженого району, виставляти декілька спостережених постів, які проводять розвідувальні роботи в заражених районах.

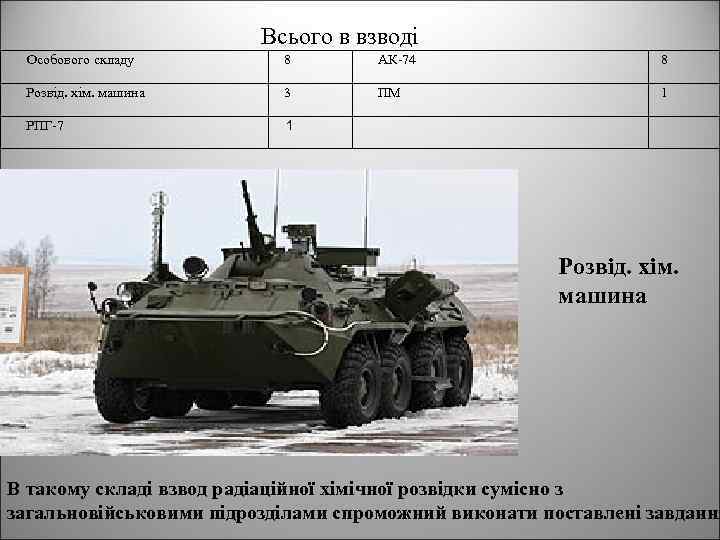

Всього в взводі Особового складу 8 АК-74 8 Розвід. хім. машина 3 ПМ 1 РПГ-7 1 Розвід. хім. машина В такому складі взвод радіаційної хімічної розвідки сумісно з загальновійськовими підрозділами спроможний виконати поставлені завдання

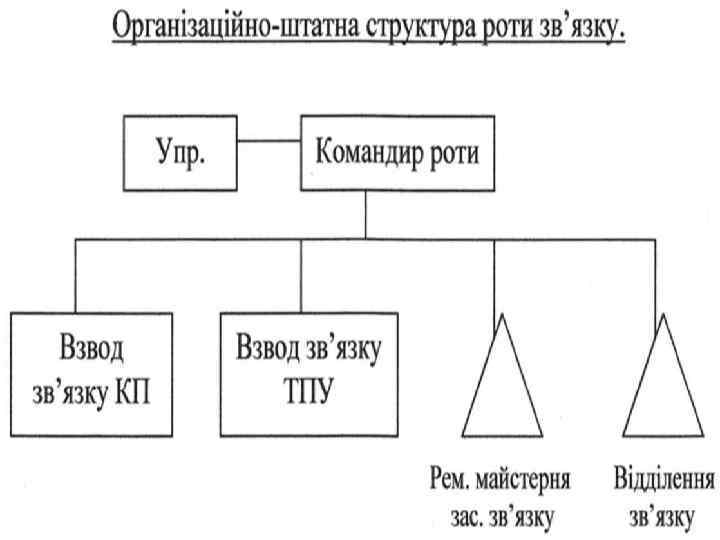

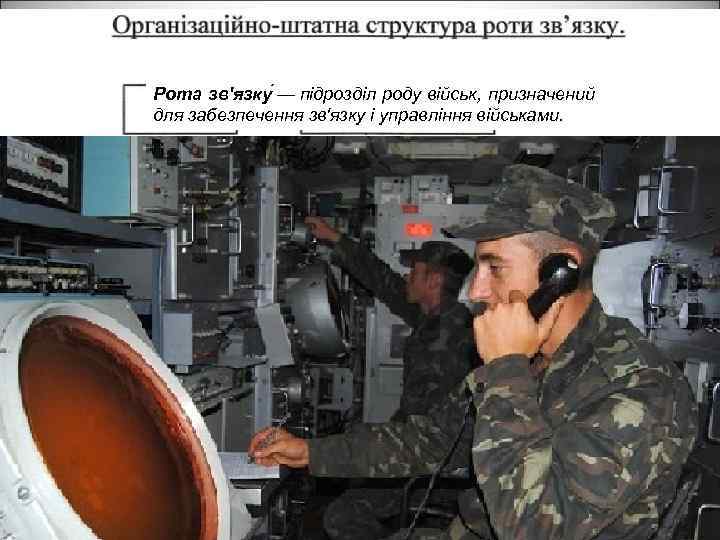

Рота зв'язку — підрозділ роду військ, призначений Рота зв’язку для забезпечення зв'язку і управління військами.

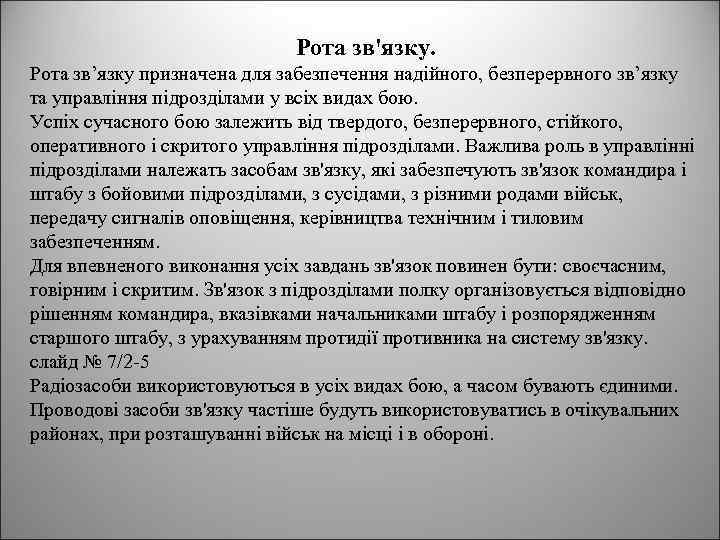

Рота зв'язку. Рота зв’язку призначена для забезпечення надійного, безперервного зв’язку та управління підрозділами у всіх видах бою. Успіх сучасного бою залежить від твердого, безперервного, стійкого, оперативного і скритого управління підрозділами. Важлива роль в управлінні підрозділами належать засобам зв'язку, які забезпечують зв'язок командира і штабу з бойовими підрозділами, з сусідами, з різними родами військ, передачу сигналів оповіщення, керівництва технічним і тиловим забезпеченням. Для впевненого виконання усіх завдань зв'язок повинен бути: своєчасним, говірним і скритим. Зв'язок з підрозділами полку організовується відповідно рішенням командира, вказівками начальниками штабу і розпорядженням старшого штабу, з урахуванням протидії противника на систему зв'язку. слайд № 7/2 -5 Радіозасоби використовуються в усіх видах бою, а часом бувають єдиними. Проводові засоби зв'язку частіше будуть використовуватись в очікувальних районах, при розташуванні військ на місці і в обороні.

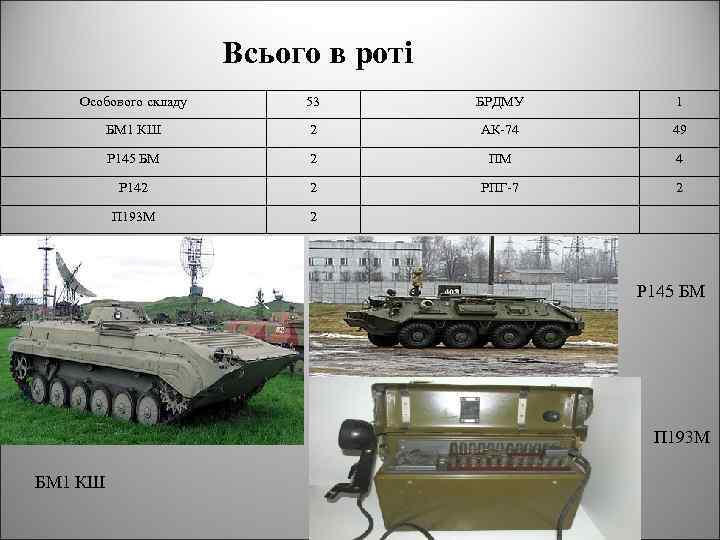

Всього в роті Особового складу 53 БРДМУ 1 БМ 1 КШ 2 АК-74 49 Р 145 БМ 2 ПМ 4 Р 142 2 РПГ-7 2 П 193 М 2 Р 145 БМ П 193 М БМ 1 КШ

Комендантська служба полягає у забезпеченні виконання встановлених обмежень населенням міста, охороні громадського порядку та забезпеченні громадської безпеки в комендантських районах.

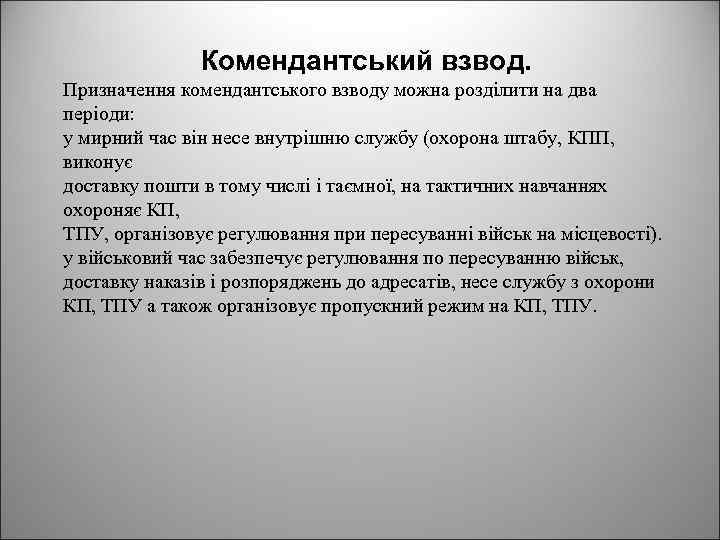

Комендантський взвод. Призначення комендантського взводу можна розділити на два періоди: у мирний час він несе внутрішню службу (охорона штабу, КПП, виконує доставку пошти в тому числі і таємної, на тактичних навчаннях охороняє КП, ТПУ, організовує регулювання при пересуванні військ на місцевості). у військовий час забезпечує регулювання по пересуванню військ, доставку наказів і розпоряджень до адресатів, несе службу з охорони КП, ТПУ а також організовує пропускний режим на КП, ТПУ.

Всього у взводі Особового складу 28 Р/ст. Р-159 1 БТР 2 АК-74 28 УАЗ-469 3 УРАЛ 4320 1 мотоцикли 2 ГАЗ - 66 1 2. Організація, озброєння, бойова техніка та призначення підрозділів технічного і тилового забеспечення мехагізованого (танкового) полку : рота матеріального забезпечення, ремонтна УАЗ-469 рота. УРАЛ 4320

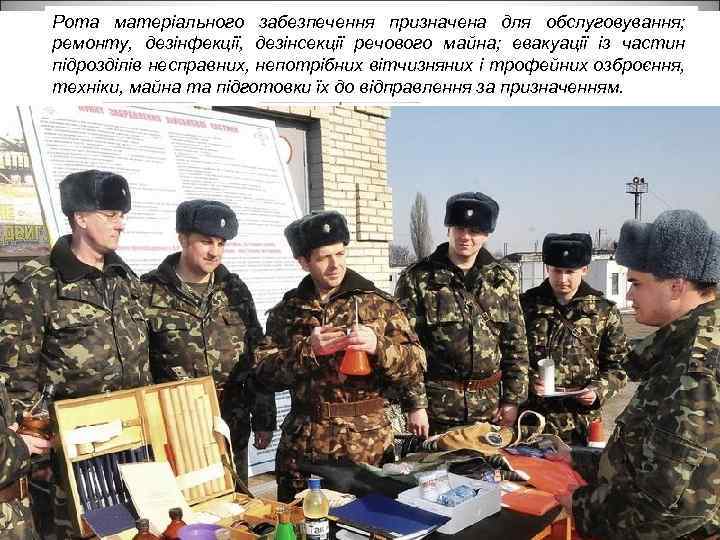

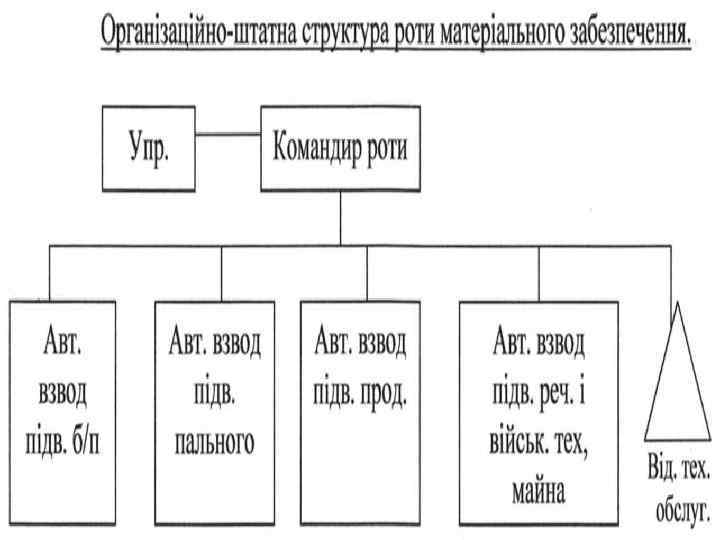

Рота матеріального забезпечення призначена для обслуговування; ремонту, дезінфекції, дезінсекції речового майна; евакуації із частин підрозділів несправних, непотрібних вітчизняних і трофейних озброєння, Рота мат. заб. техніки, майна та підготовки їх до відправлення за призначенням.

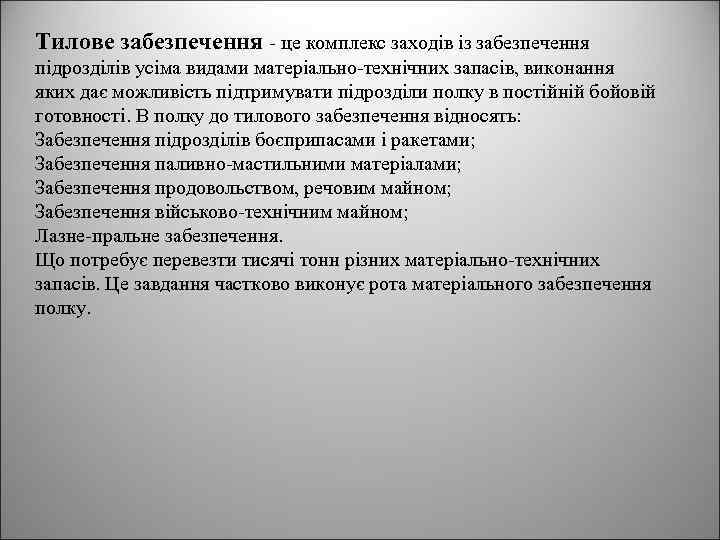

Тилове забезпечення - це комплекс заходів із забезпечення підрозділів усіма видами матеріально-технічних запасів, виконання яких дає можливість підтримувати підрозділи полку в постійній бойовій готовності. В полку до тилового забезпечення відносять: Забезпечення підрозділів боєприпасами і ракетами; Забезпечення паливно-мастильними матеріалами; Забезпечення продовольством, речовим майном; Забезпечення військово-технічним майном; Лазне-пральне забезпечення. Що потребує перевезти тисячі тонн різних матеріально-технічних запасів. Це завдання частково виконує рота матеріального забезпечення полку.

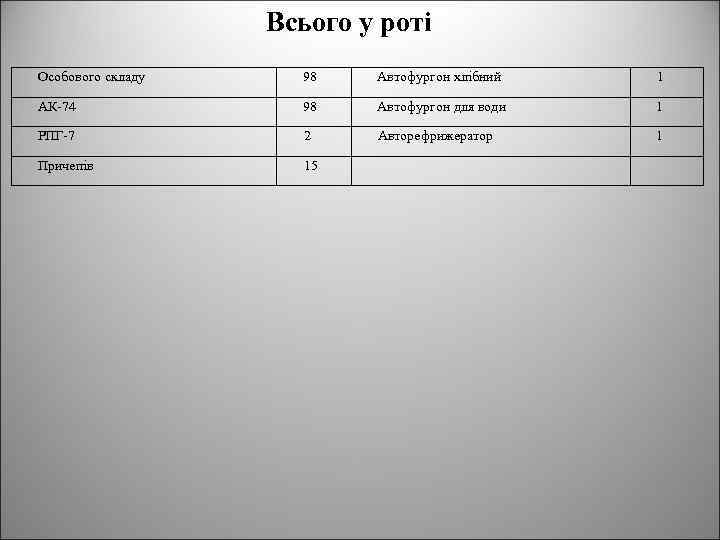

Всього у роті Особового складу 98 Автофургон хлібний 1 АК-74 98 Автофургон для води 1 РПГ-7 2 Авторефрижератор 1 Причепів 15

Рем. рота Ремонтна рота призначена для проведення поточного ремонту, Всього в ремонтній роті Особового складу 90 РПГ-7 1 технічного обсуговування № 2 озброєння, надання допомоги підрозділам при проведенні силами обслуг технічного обслуговування № 1, сезонного ЗІЛ 131 14 АК-74 80 обслуговування озброєння, технічного обслуговування № 1 при МТОАТ 2 ПАРМ 1 короткочасному зберіганні і технічного обслуговування № 1 та № 2 при Танкові тягачі 2 1 тривалому зберіганні озброєння. МРС БТС Зарядна станція 1

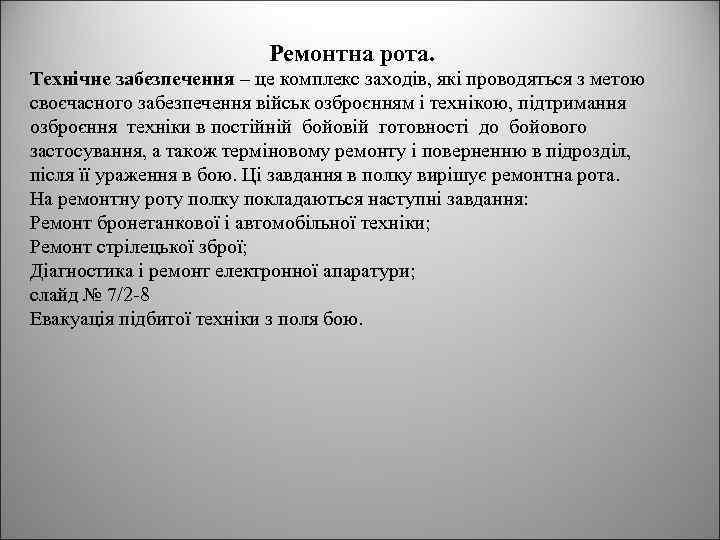

Ремонтна рота. Технічне забезпечення – це комплекс заходів, які проводяться з метою своєчасного забезпечення військ озброєнням і технікою, підтримання озброєння техніки в постійній бойовій готовності до бойового застосування, а також терміновому ремонту і поверненню в підрозділ, після її ураження в бою. Ці завдання в полку вирішує ремонтна рота. На ремонтну роту полку покладаються наступні завдання: Ремонт бронетанкової і автомобільної техніки; Ремонт стрілецької зброї; Діагностика і ремонт електронної апаратури; слайд № 7/2 -8 Евакуація підбитої техніки з поля бою.

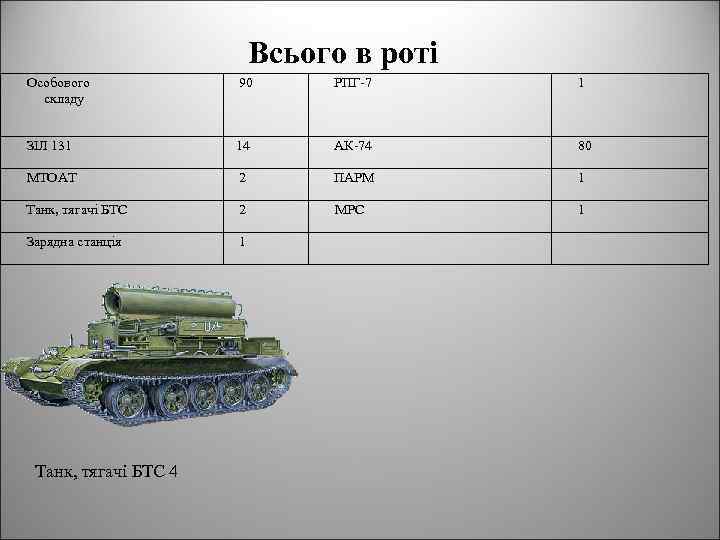

Всього в роті Особового складу 90 РПГ-7 1 ЗІЛ 131 14 АК-74 80 МТОАТ 2 ПАРМ 1 Танк, тягачі БТС 2 МРС 1 Зарядна станція 1 Танк, тягачі БТС 4
