Тема 7 Адгезия покрытий Схема испытаний на прочность

Тема 7 Адгезия покрытий Схема испытаний на прочность соединения с основным металлом методом вытягивания конического штифта. 1 штифт; 2 - шайба; 3 - покрытие Методы экспериментальных исследований 1

Тема 7 Адгезия покрытий Характер изменения нагрузки Р при вытягивании штифта. х — перемещение штифта Методы экспериментальных исследований 2

Тема 7 Адгезия покрытий Схемы разрушения покрытий при испытаниях образцов штифтовым методом: а - «чистый» отрыв; б - прорыв покрытия; в - смешанное разрушение; г - внутреннее разрушение Методы экспериментальных исследований 3

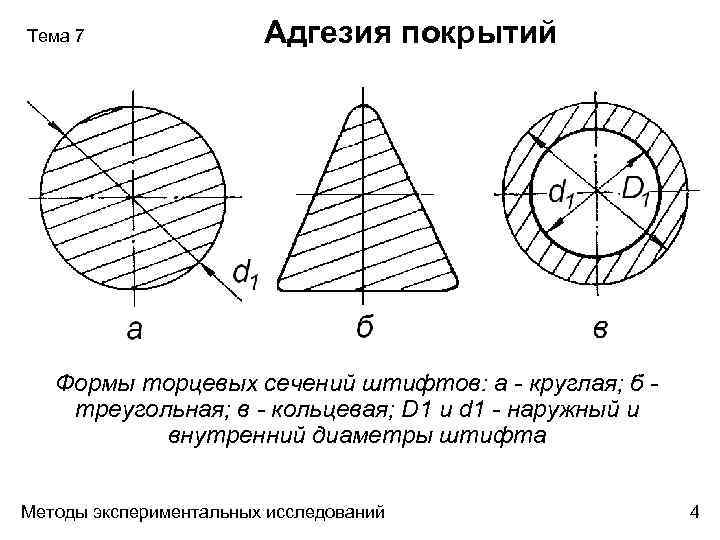

Тема 7 Адгезия покрытий Формы торцевых сечений штифтов: а - круглая; б треугольная; в - кольцевая; D 1 и d 1 - наружный и внутренний диаметры штифта Методы экспериментальных исследований 4

Тема 7 Адгезия покрытий Образец с кольцевой формой торца штифта: 1 обойма; 2 - штифт; 3 - покрытие; 4 — корпус; Р — приложенная нагрузка Методы экспериментальных исследований 5

Тема 7 Адгезия покрытий Схема образца (а) и устройства для испытания (б) на прочность соединения покрытия с основным металлом методом конического штифта: 1 - штифт; 2 оправка; 3 стопорный винт; 4 образец в сборе с нанесенным покрытием; 5 шаровая опора; 6 стакан; 7 - крышка стакана Методы экспериментальных исследований 6

Тема 7 Адгезия покрытий Экспериментальный образец для испытаний на прочность соединения покрытий с основой штифтовым методом: А - поверхность, на которую наносится покрытие Методы экспериментальных исследований 7

Тема 7 Адгезия покрытий Схема модернизированной установки МИП-100 -2 для испытаний на прочность соединения покрытий с основным металлом: 1 –верхняя траверса; 2 направляющая; 3 - гайка; 4 - ходовой винт; 5 - корпус; 6 - редуктор; 7 электродвигатель; 8 - муфта; 9, 10 - шестерни; 11 - мотор-редуктор; 12 регулятор тока; 13 - переключатель подачи; 14 - конечные выключатели; 15 упругий элемент; 16 - тензостанция ТОПАЗ-4; 17 - регистратор КСП-4 Методы экспериментальных исследований 8

Тема 7 Адгезия покрытий Схемы возможных препятствий процессу вытягивания штифта: а - силы В ан-дер-В аальса; б - проникновение твердых частиц в зазор; в - сплавление штифта с оправкой расплавленным покрытием; 1 - штифт; 2 - оправка; 3 - покрытие Методы экспериментальных исследований 9

Тема 7 Адгезия покрытий Схемы образца (а), приспособления для напыления (б) и устройства для испытания (в) на прочность соединения покрытия с основой методом термофиксированного штифта: 1 - штифт; 2 - припой в зазоре; 3 - оправка; 4 - покрытие; 5 - образцы; 6 приспособление для охлаждения; 7 - охлаждающая среда; 8 - корпус испытательного устройства; 9 - нагреватель; 10 - траверса машины; 11 - штифт; 12 - термопара; Р — нагрузка Методы экспериментальных исследований 10

Тема 7 Адгезия покрытий Общий вид (а) и схема испытания (б) образца с прямоугольным штифтом: 1 - оправка; 2 - штифт; 3 - фиксирующие стержни; Р нагрузка Методы экспериментальных исследований 11
