Тема 6 Средства технического обслуживания военной автомобильной техники

Тема 6: Средства технического обслуживания военной автомобильной техники Занятие № 1 «Средства технического обслуживания военной автомобильной техники

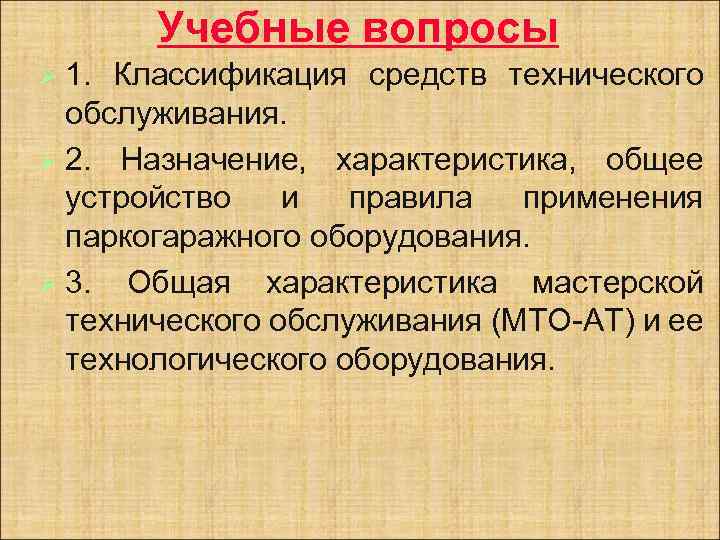

Учебные вопросы Ø 1. Классификация средств технического обслуживания. Ø 2. Назначение, характеристика, общее устройство и правила применения паркогаражного оборудования. Ø 3. Общая характеристика мастерской технического обслуживания (МТО-АТ) и ее технологического оборудования.

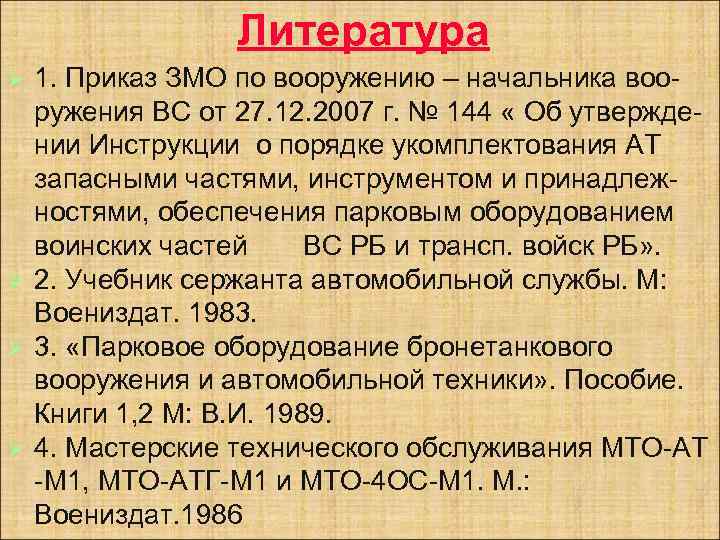

Литература 1. Приказ ЗМО по вооружению – начальника вооружения ВС от 27. 12. 2007 г. № 144 « Об утверждении Инструкции о порядке укомплектования АТ запасными частями, инструментом и принадлежностями, обеспечения парковым оборудованием воинских частей ВС РБ и трансп. войск РБ» . Ø 2. Учебник сержанта автомобильной службы. М: Воениздат. 1983. Ø 3. «Парковое оборудование бронетанкового вооружения и автомобильной техники» . Пособие. Книги 1, 2 М: В. И. 1989. Ø 4. Мастерские технического обслуживания МТО-АТ -М 1, МТО-АТГ-М 1 и МТО-4 ОС-М 1. М. : Воениздат. 1986 Ø

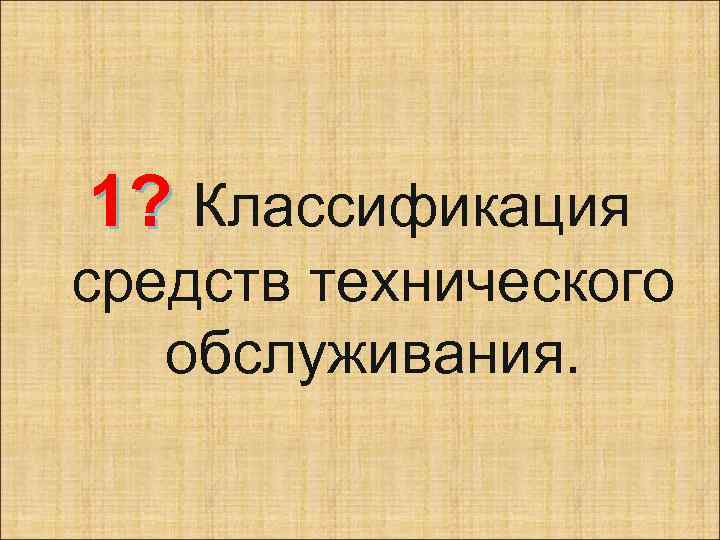

1? Классификация средств технического обслуживания.

Ø Основные термины и определения: Индивидуальный комплект запасных частей, инструмента, принадлежностей и материалов (ЗИП) – запасные части и материалы, инструмент и принадлежности для ТО ВАТ, заправочный инвентарь, шанцевый инструмент, пожарное оборудование, средства для буксировки и повышения проходимости, обеспечения безопасности движения , а также оборудование, предусмотренное к размещению на автомобильной технике законодательством РБ и правовыми актами Министерства обороны РБ.

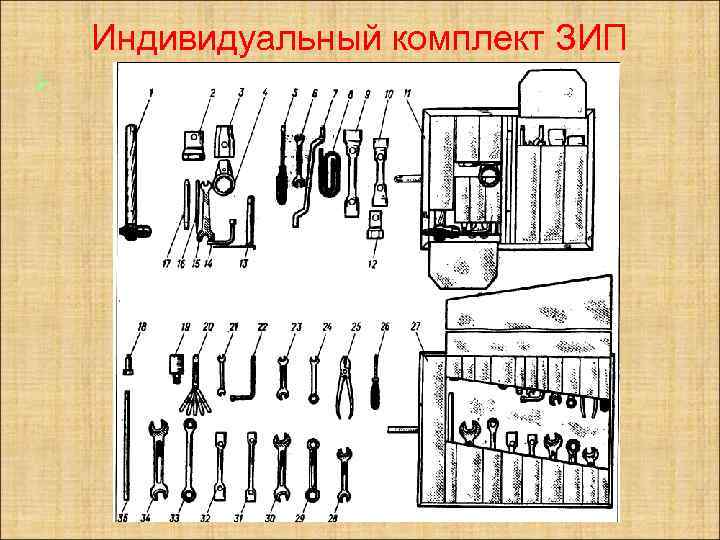

Индивидуальный комплект ЗИП Ø

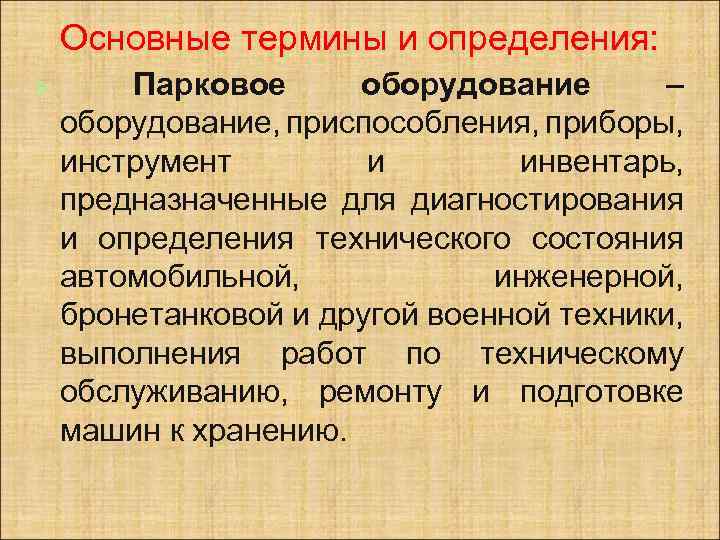

Основные термины и определения: Ø Парковое оборудование – оборудование, приспособления, приборы, инструмент и инвентарь, предназначенные для диагностирования и определения технического состояния автомобильной, инженерной, бронетанковой и другой военной техники, выполнения работ по техническому обслуживанию, ремонту и подготовке машин к хранению.

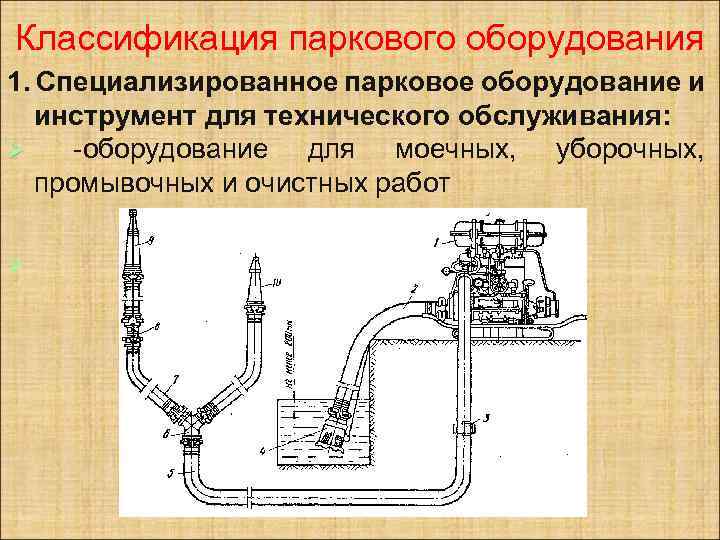

Классификация паркового оборудования 1. Специализированное парковое оборудование и инструмент для технического обслуживания: Ø -оборудование для моечных, уборочных, промывочных и очистных работ Ø

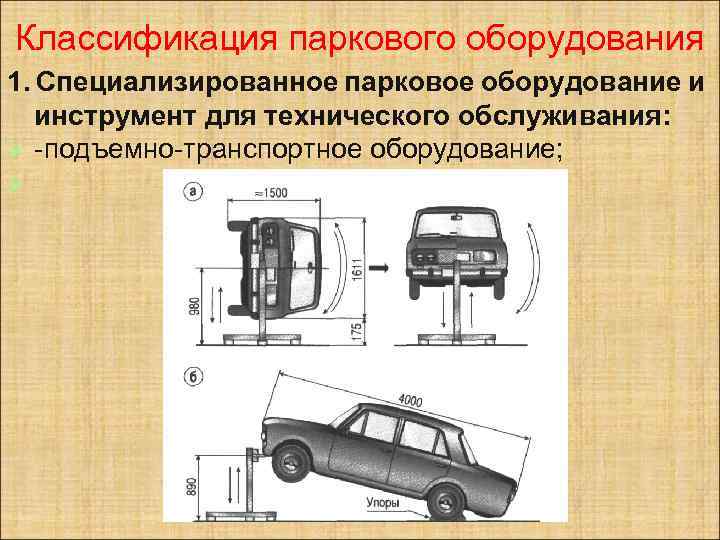

Классификация паркового оборудования 1. Специализированное парковое оборудование и инструмент для технического обслуживания: Ø -подъемно-транспортное оборудование; Ø

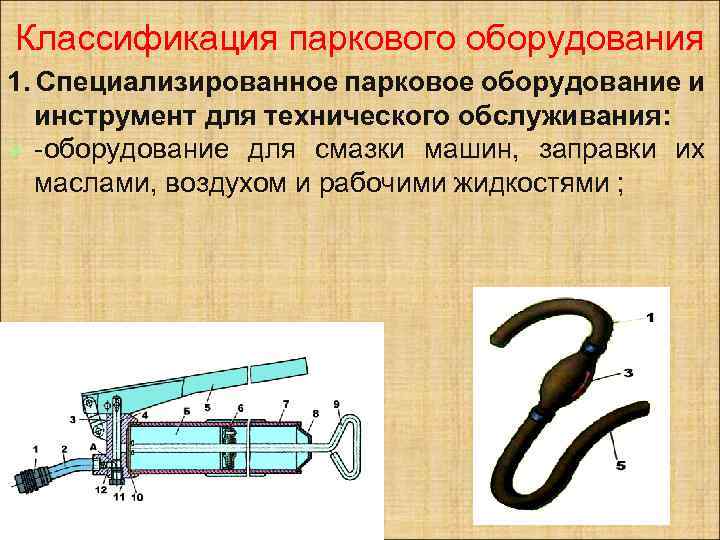

Классификация паркового оборудования 1. Специализированное парковое оборудование и инструмент для технического обслуживания: Ø -оборудование для смазки машин, заправки их маслами, воздухом и рабочими жидкостями ;

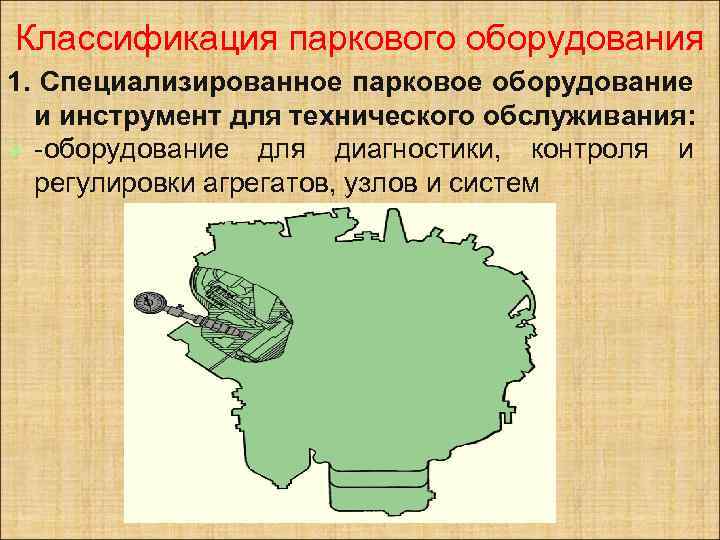

Классификация паркового оборудования 1. Специализированное парковое оборудование и инструмент для технического обслуживания: Ø -оборудование для диагностики, контроля и регулировки агрегатов, узлов и систем

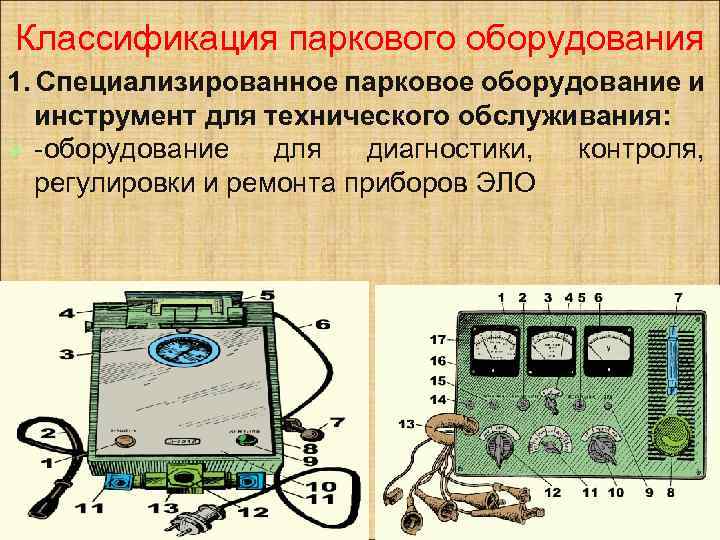

Классификация паркового оборудования 1. Специализированное парковое оборудование и инструмент для технического обслуживания: Ø -оборудование для диагностики, контроля, регулировки и ремонта приборов ЭЛО

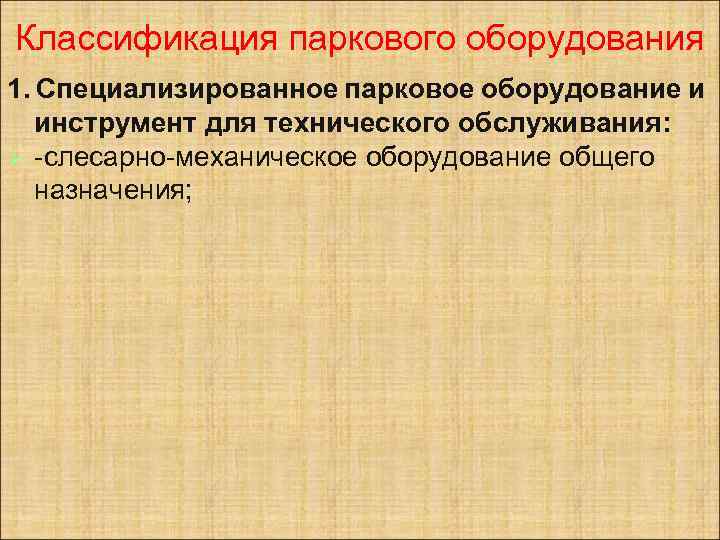

Классификация паркового оборудования 1. Специализированное парковое оборудование и инструмент для технического обслуживания: Ø -слесарно-механическое оборудование общего назначения;

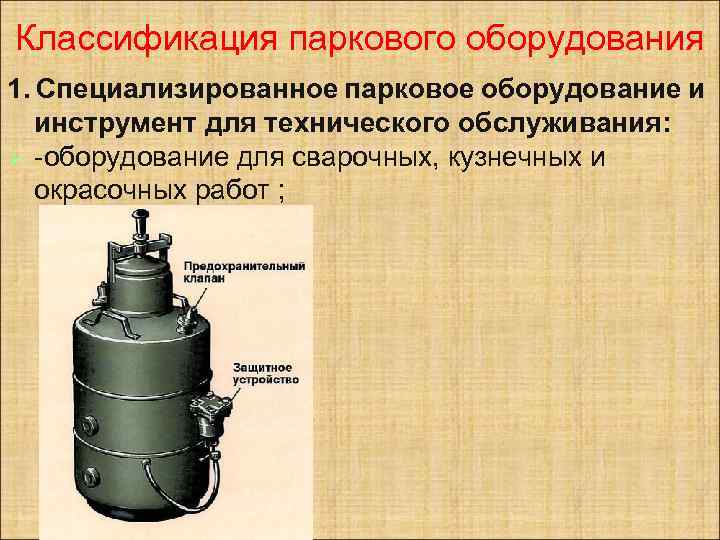

Классификация паркового оборудования 1. Специализированное парковое оборудование и инструмент для технического обслуживания: Ø -оборудование для сварочных, кузнечных и окрасочных работ ;

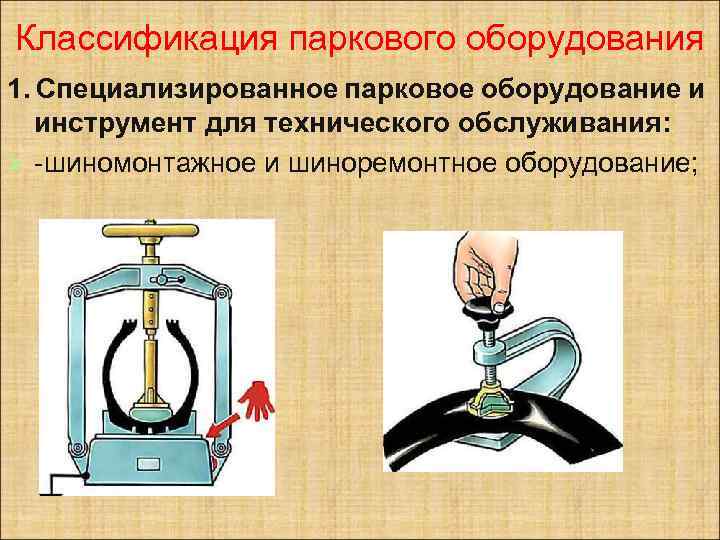

Классификация паркового оборудования 1. Специализированное парковое оборудование и инструмент для технического обслуживания: Ø -шиномонтажное и шиноремонтное оборудование;

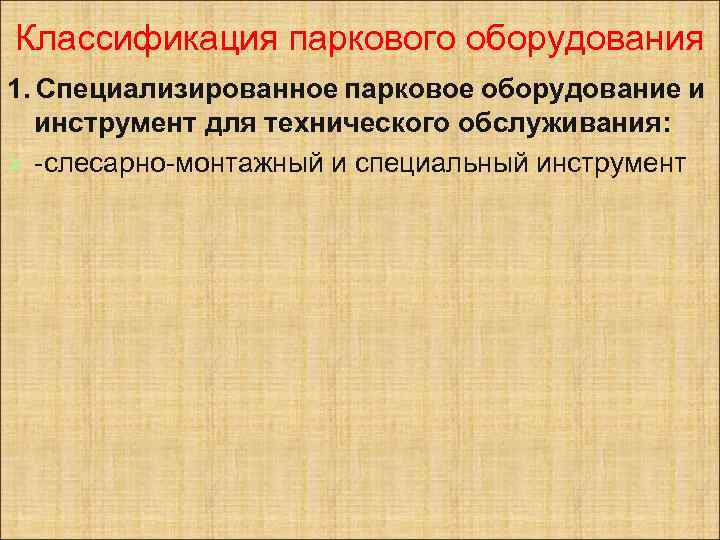

Классификация паркового оборудования 1. Специализированное парковое оборудование и инструмент для технического обслуживания: Ø -слесарно-монтажный и специальный инструмент

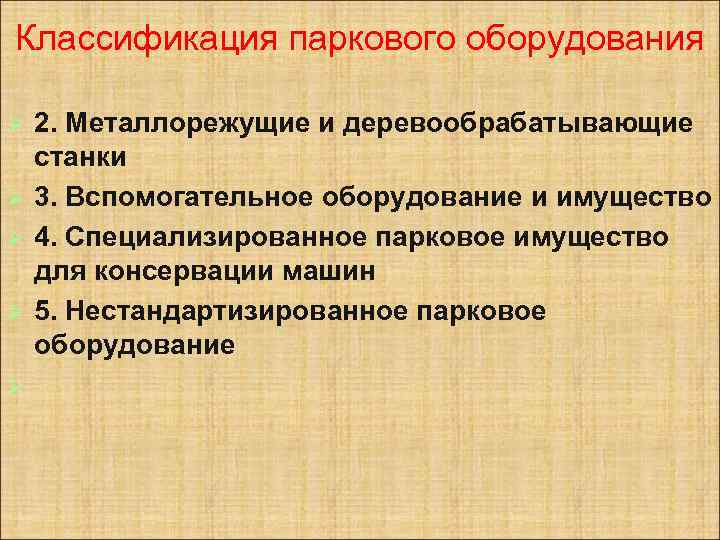

Классификация паркового оборудования Ø Ø Ø 2. Металлорежущие и деревообрабатывающие станки 3. Вспомогательное оборудование и имущество 4. Специализированное парковое имущество для консервации машин 5. Нестандартизированное парковое оборудование

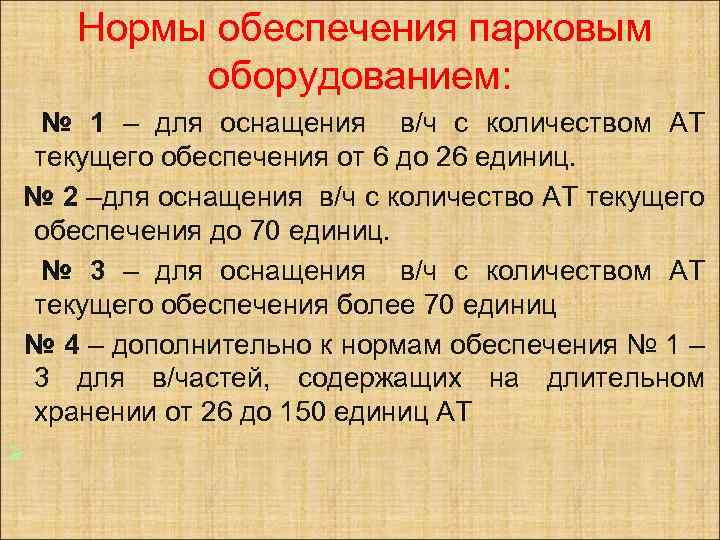

Нормы обеспечения парковым оборудованием: № 1 – для оснащения в/ч с количеством АТ текущего обеспечения от 6 до 26 единиц. № 2 –для оснащения в/ч с количество АТ текущего обеспечения до 70 единиц. № 3 – для оснащения в/ч с количеством АТ текущего обеспечения более 70 единиц № 4 – дополнительно к нормам обеспечения № 1 – 3 для в/частей, содержащих на длительном хранении от 26 до 150 единиц АТ Ø

2? Назначение, характеристика, общее устройство и правила применения паркового и диагностического оборудования

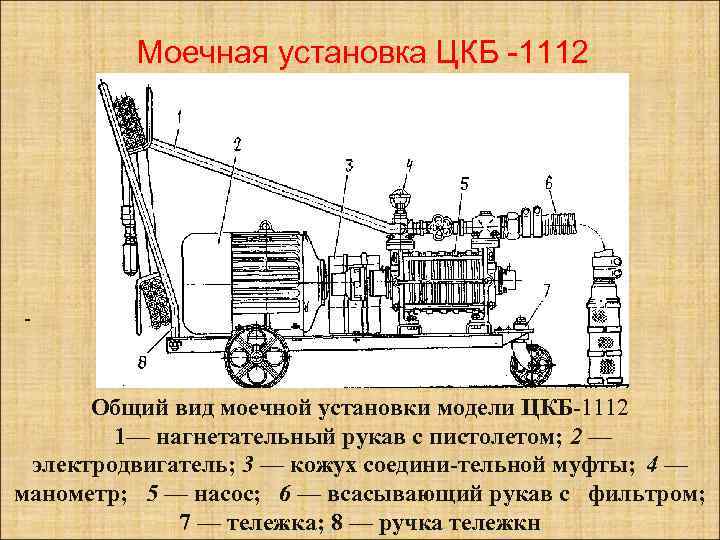

Моечная установка ЦКБ -1112 - Общий вид моечной установки модели ЦКБ-1112 1— нагнетательный рукав с пистолетом; 2 — электродвигатель; 3 — кожух соедини тельной муфты; 4 — манометр; 5 — насос; 6 — всасывающий рукав с фильтром; 7 — тележка; 8 — ручка тележкн

Мотопомпа МП-800 Б - 1 — мотопомпа; 2 — рукав всасывающий; 3 —зажим рукавный; 4 — сетка всасывающая; 5 — рукав напорный ; 6 — разветвление двухходовое; 7 — рукав напорный; 8 —

-

-

Маслораздаточный бак мод. 133 М - 1— резервуар; 2 — поршневой насос; 3 — ручка; 4 — раздаточный шланг; 5 — клапан; 6 — наконечник: 7 —рычажный механизм, 6—опорная лапа; $—колесо

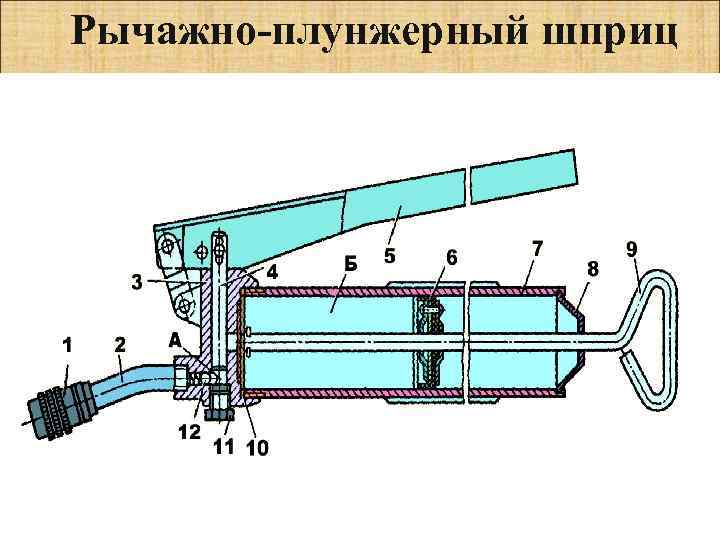

Рычажно плунжерный шприц -

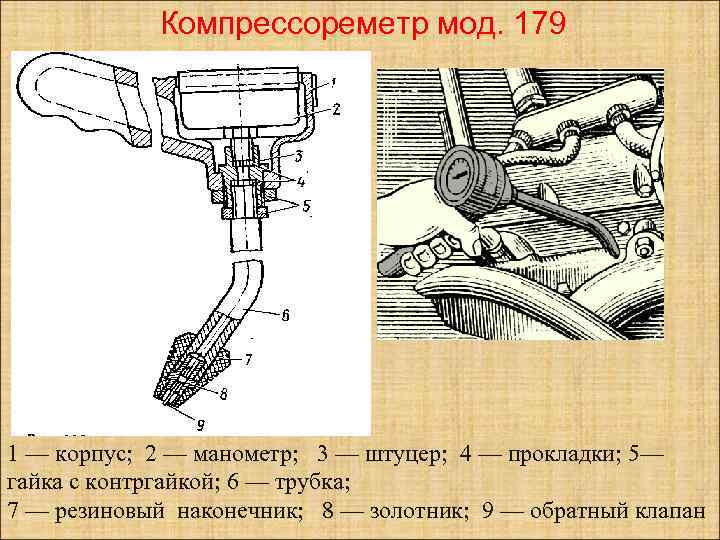

Компрессореметр мод. 179 - 1 — корпус; 2 — манометр; 3 — штуцер; 4 — прокладки; 5— гайка с контргайкой; 6 — трубка; 7 — резиновый наконечник; 8 — золотник; 9 — обратный клапан

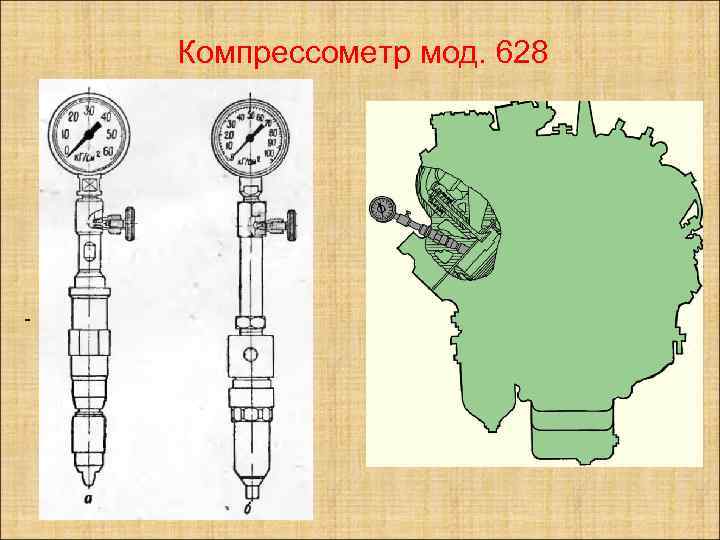

Компрессометр мод. 628 -

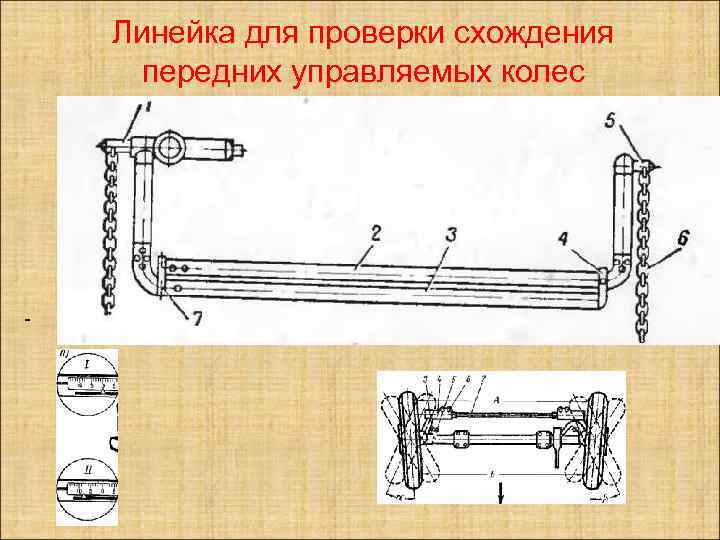

Линейка для проверки схождения передних управляемых колес -

Оборудование для обслуживания АКБ - а — проверка уровня электролита; б — проверка плотности электролита: 1— наконечник; 2 — резиновая груша; 3 — шкала денсиметра; 4 — стеклянная пипетка; 5 —денсиметр

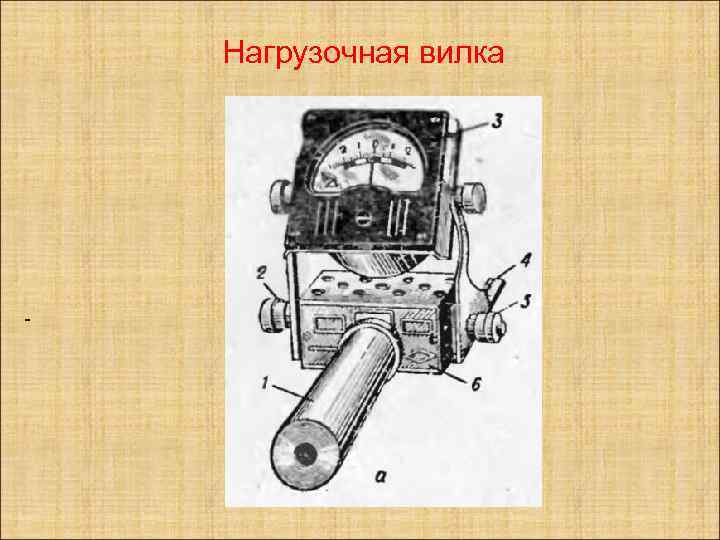

Нагрузочная вилка -

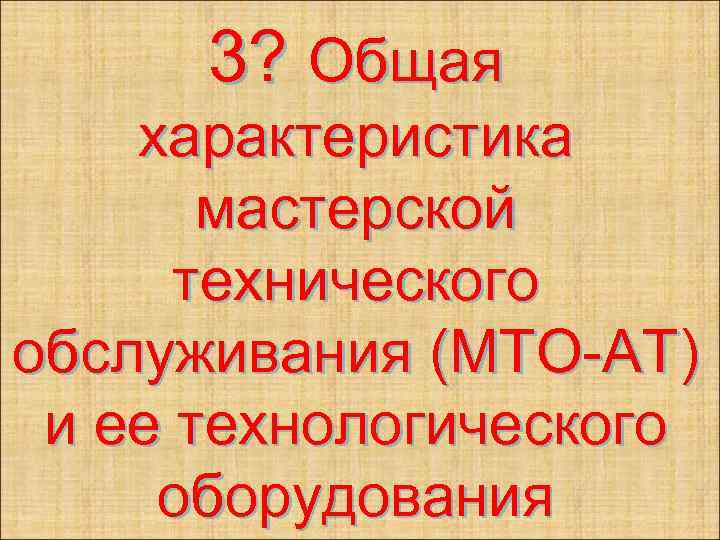

3? Общая характеристика мастерской технического обслуживания (МТО-АТ) и ее технологического оборудования
