Тема 6 НЕСОГЛАСИЯ Г В Лебедев Пермский университет

Тема 6. НЕСОГЛАСИЯ Г. В. Лебедев Пермский университет

6. 1. Согласное и несогласное залегание слоев • Согласное залегание слоев характеризуется тем, что вышележащие слои лежат на нижележащих без следов перерыва, формирование осадков в бассейне осадконакопления происходило непрерывно. • При несогласном залегании стратиграфическая последовательность слоев нарушается: отдельные подразделения выпадают из разреза.

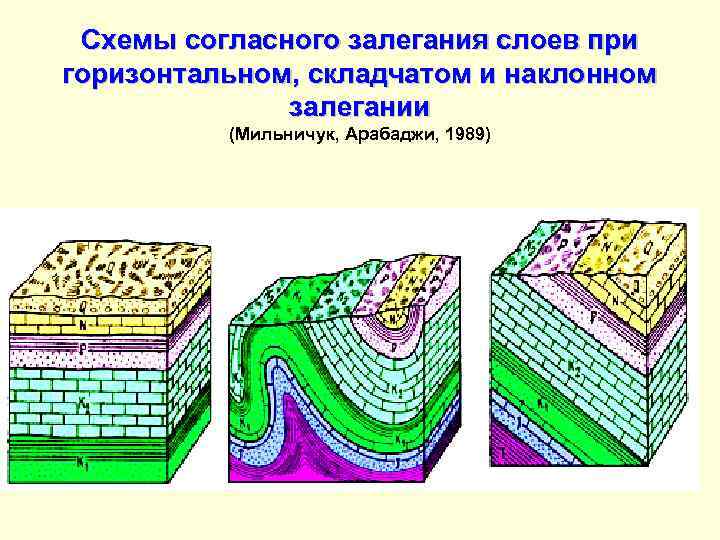

Схемы согласного залегания слоев при горизонтальном, складчатом и наклонном залегании (Мильничук, Арабаджи, 1989)

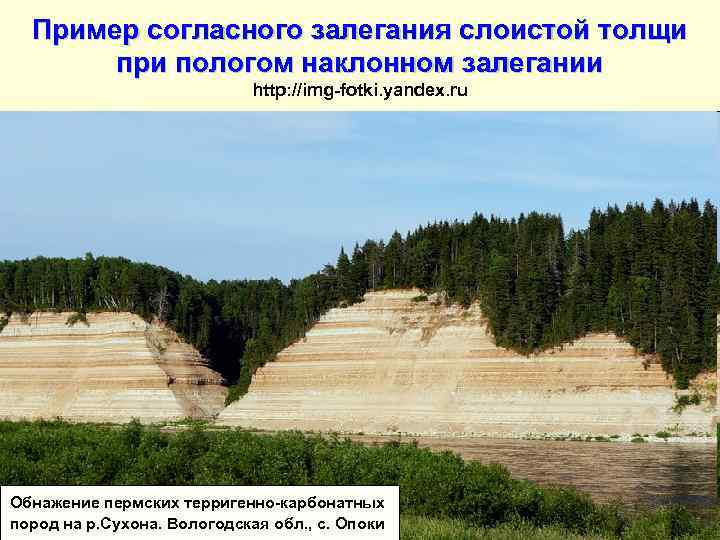

Пример согласного залегания слоистой толщи при пологом наклонном залегании http: //img-fotki. yandex. ru Обнажение пермских терригенно-карбонатных пород на р. Сухона. Вологодская обл. , с. Опоки

Несогласное залегание • Несогласия возникают вследствие подъема земной коры, сопровождаемого размывом ранее сформировавшихся толщ, или прекращения поступления материала в бассейн осадконакопления. Схемы несогласного залегания слоев (Мильничук, Арабаджи, 1989) Поверхность несогласия показана волнистой линией

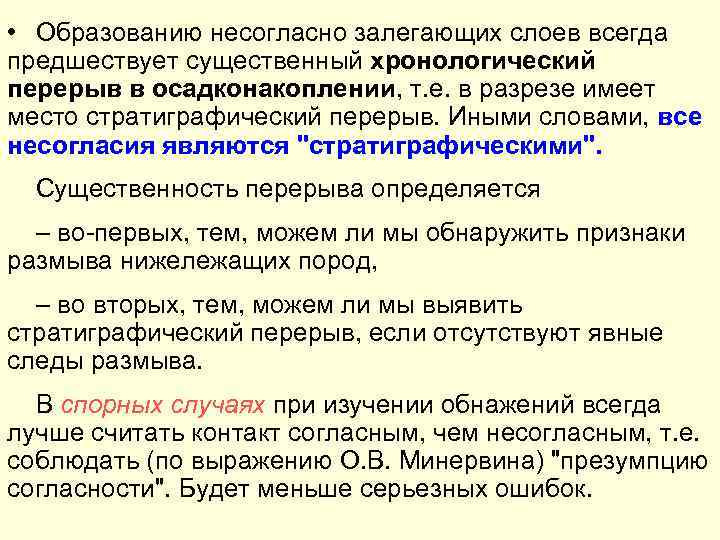

• Образованию несогласно залегающих слоев всегда предшествует существенный хронологический перерыв в осадконакоплении, т. е. в разрезе имеет место стратиграфический перерыв. Иными словами, все несогласия являются "стратиграфическими". Существенность перерыва определяется – во-первых, тем, можем ли мы обнаружить признаки размыва нижележащих пород, – во вторых, тем, можем ли мы выявить стратиграфический перерыв, если отсутствуют явные следы размыва. В спорных случаях при изучении обнажений всегда лучше считать контакт согласным, чем несогласным, т. е. соблюдать (по выражению О. В. Минервина) "презумпцию согласности". Будет меньше серьезных ошибок.

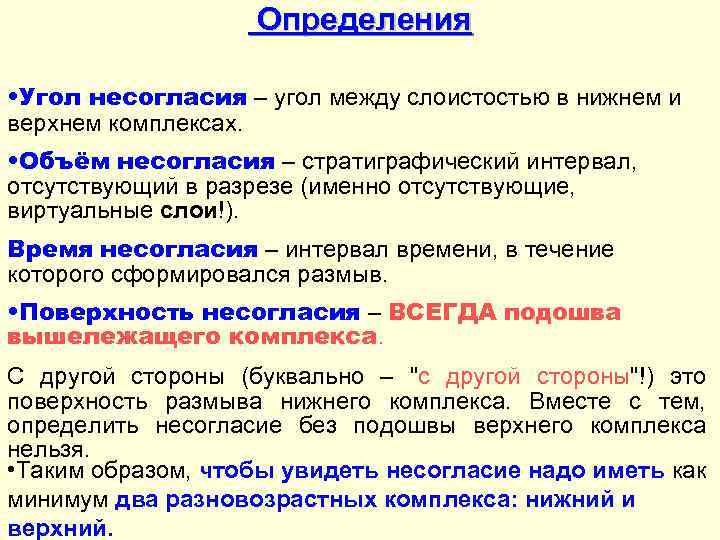

Определения • Угол несогласия – угол между слоистостью в нижнем и верхнем комплексах. • Объём несогласия – стратиграфический интервал, отсутствующий в разрезе (именно отсутствующие, виртуальные слои!). Время несогласия – интервал времени, в течение которого сформировался размыв. • Поверхность несогласия – ВСЕГДА подошва вышележащего комплекса. С другой стороны (буквально – "с другой стороны"!) это поверхность размыва нижнего комплекса. Вместе с тем, определить несогласие без подошвы верхнего комплекса нельзя. • Таким образом, чтобы увидеть несогласие надо иметь как минимум два разновозрастных комплекса: нижний и верхний.

6. 2. Типы несогласий • По характеру залегания слоев, лежащих выше и ниже поверхности несогласия выделяются следующие типы несогласий: • 1. Параллельное • 2. Угловое: – угловое (собственно угловое), – угловое азимутальное, – географическое • 3. Структурное • Несогласия, проявляющиеся на огромных территориях и вызванные общими для этих площадей причинами называют региональными. • Местные (локальные) несогласия наблюдаются на ограниченных участках.

6. 2. 1. Параллельное несогласие При параллельном несогласии слои, лежащие выше и ниже поверхности несогласия, залегают параллельно.

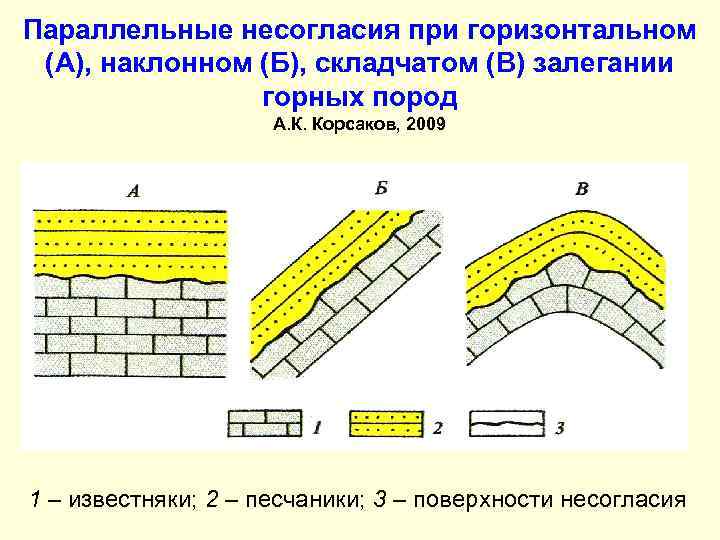

Параллельные несогласия при горизонтальном (А), наклонном (Б), складчатом (В) залегании горных пород А. К. Корсаков, 2009 1 – известняки; 2 – песчаники; 3 – поверхности несогласия

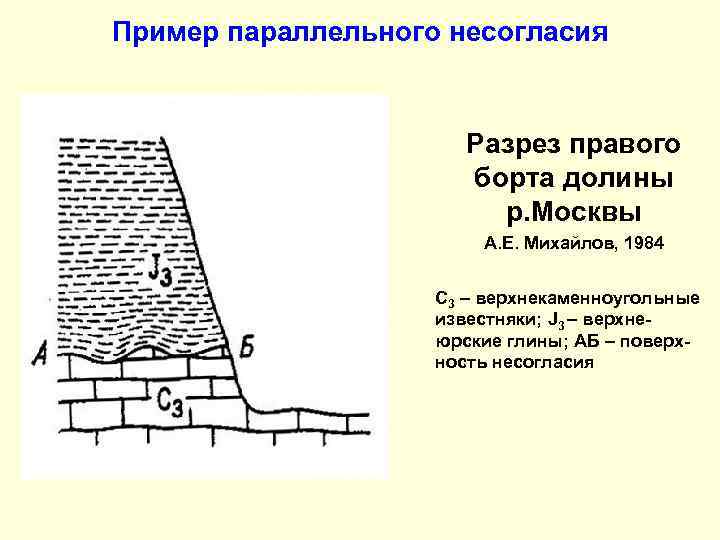

Пример параллельного несогласия Разрез правого борта долины р. Москвы А. Е. Михайлов, 1984 С 3 – верхнекаменноугольные известняки; J 3 – верхнеюрские глины; АБ – поверхность несогласия

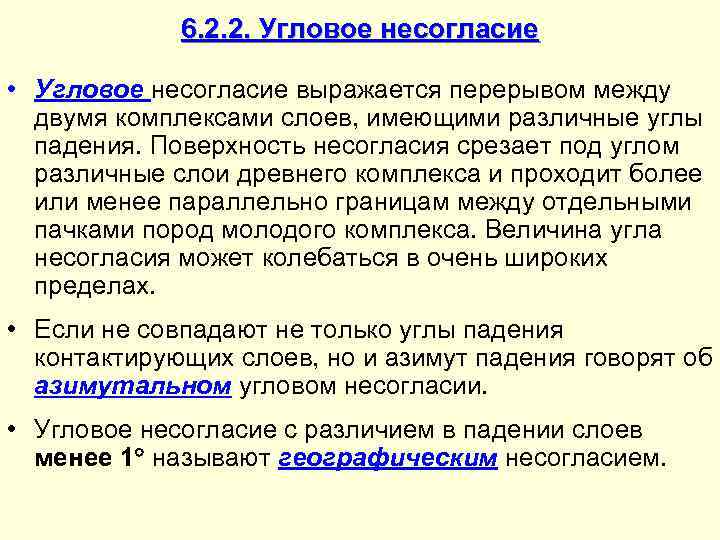

6. 2. 2. Угловое несогласие • Угловое несогласие выражается перерывом между двумя комплексами слоев, имеющими различные углы падения. Поверхность несогласия срезает под углом различные слои древнего комплекса и проходит более или менее параллельно границам между отдельными пачками пород молодого комплекса. Величина угла несогласия может колебаться в очень широких пределах. • Если не совпадают не только углы падения контактирующих слоев, но и азимут падения говорят об азимутальном угловом несогласии. • Угловое несогласие с различием в падении слоев менее 1 называют географическим несогласием.

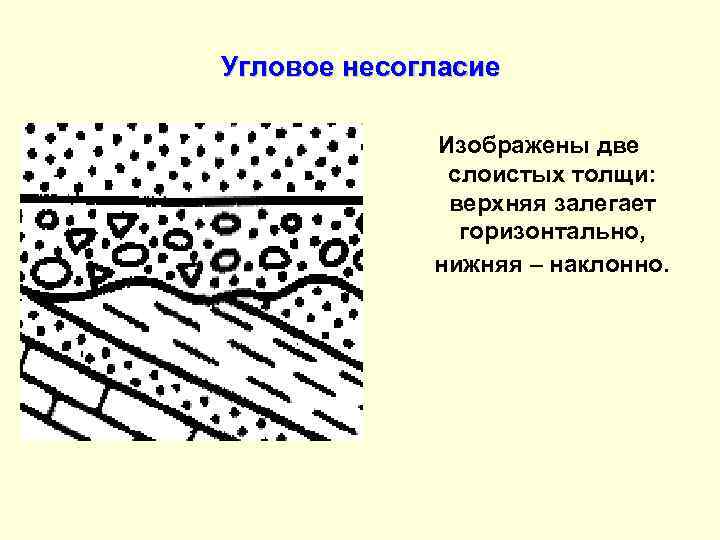

Угловое несогласие Изображены две слоистых толщи: верхняя залегает горизонтально, нижняя – наклонно.

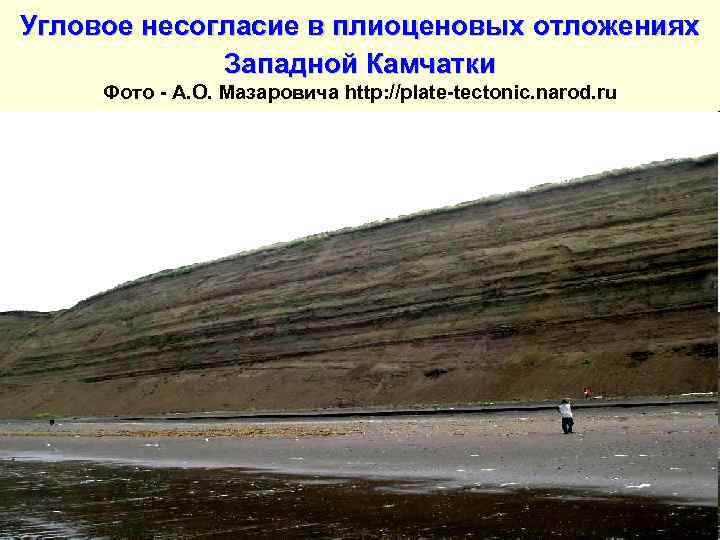

Угловое несогласие в плиоценовых отложениях Западной Камчатки Фото - А. О. Мазаровича http: //plate-tectonic. narod. ru

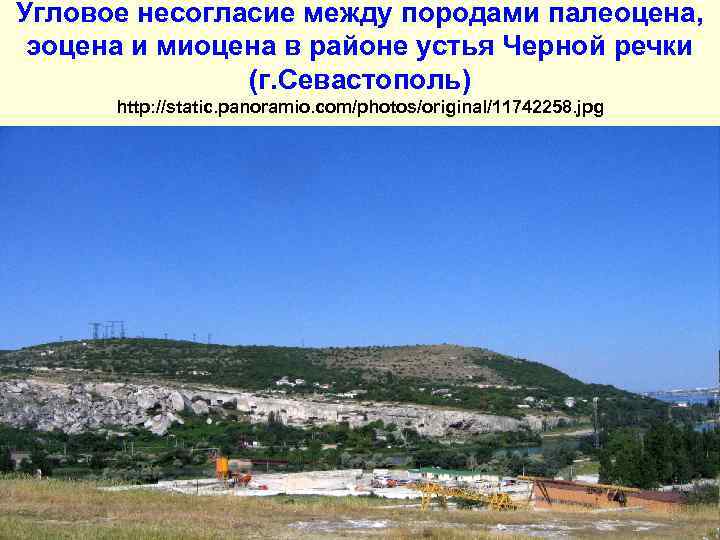

Угловое несогласие между породами палеоцена, эоцена и миоцена в районе устья Черной речки (г. Севастополь) http: //static. panoramio. com/photos/original/11742258. jpg

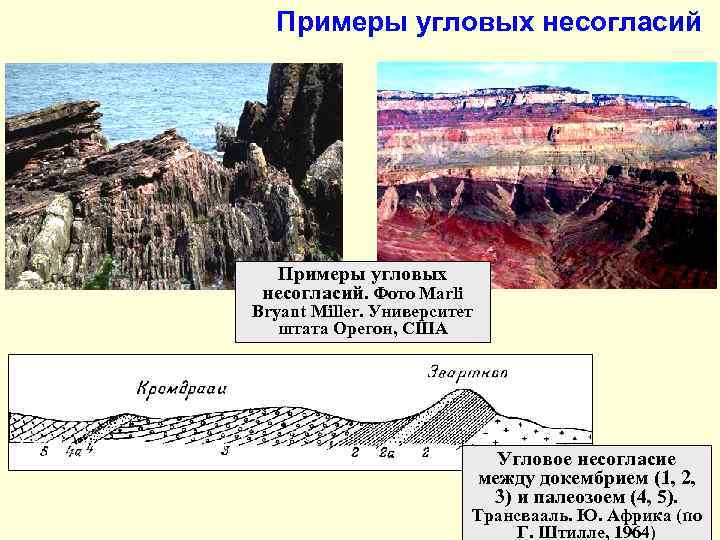

Примеры угловых несогласий. Фото Marli Bryant Miller. Университет штата Орегон, США Угловое несогласие между докембрием (1, 2, 3) и палеозоем (4, 5). Трансвааль. Ю. Африка (по Г. Штилле, 1964)

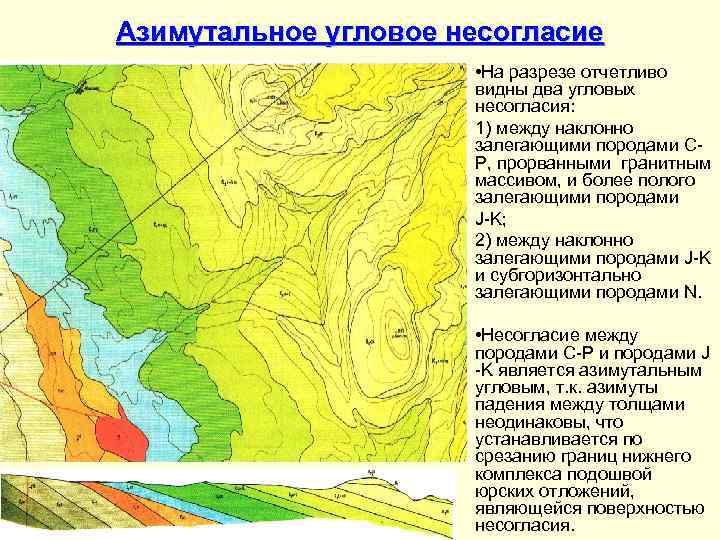

Азимутальное угловое несогласие • На разрезе отчетливо видны два угловых несогласия: 1) между наклонно залегающими породами СP, прорванными гранитным массивом, и более полого залегающими породами J-K; 2) между наклонно залегающими породами J-K и субгоризонтально залегающими породами N. • Несогласие между породами С-P и породами J -K является азимутальным угловым, т. к. азимуты падения между толщами неодинаковы, что устанавливается по срезанию границ нижнего комплекса подошвой юрских отложений, являющейся поверхностью несогласия.

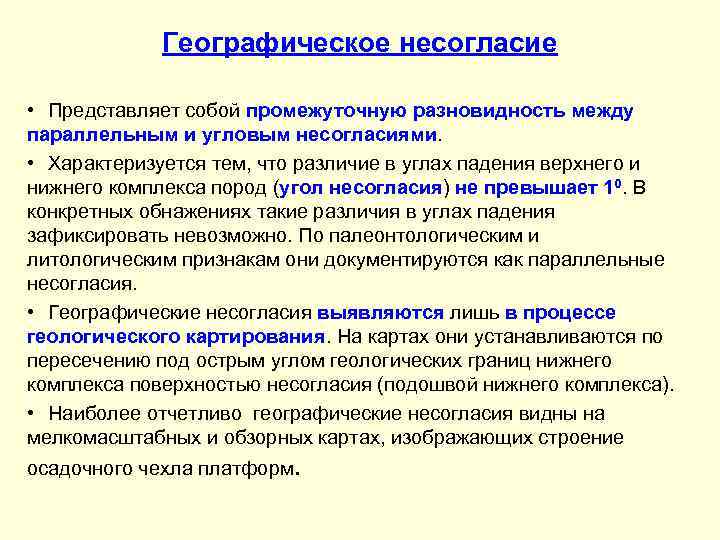

Географическое несогласие • Представляет собой промежуточную разновидность между параллельным и угловым несогласиями. • Характеризуется тем, что различие в углах падения верхнего и нижнего комплекса пород (угол несогласия) не превышает 10. В конкретных обнажениях такие различия в углах падения зафиксировать невозможно. По палеонтологическим и литологическим признакам они документируются как параллельные несогласия. • Географические несогласия выявляются лишь в процессе геологического картирования. На картах они устанавливаются по пересечению под острым углом геологических границ нижнего комплекса поверхностью несогласия (подошвой нижнего комплекса). • Наиболее отчетливо географические несогласия видны на мелкомасштабных и обзорных картах, изображающих строение осадочного чехла платформ.

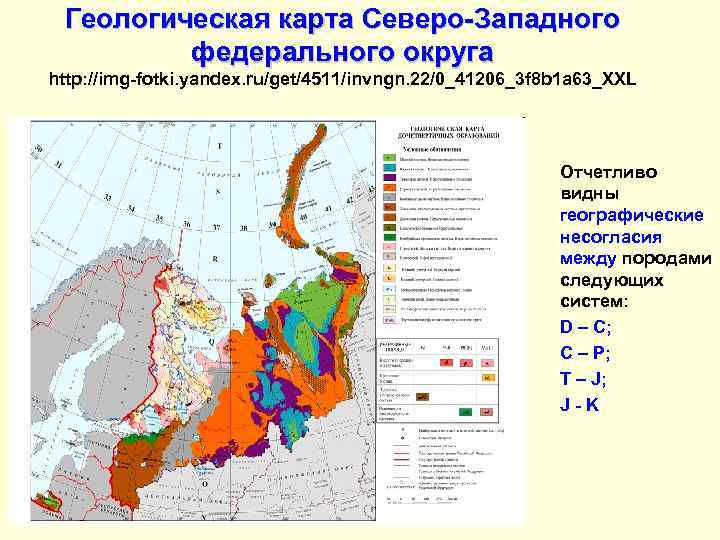

Геологическая карта Северо-Западного федерального округа http: //img-fotki. yandex. ru/get/4511/invngn. 22/0_41206_3 f 8 b 1 a 63_XXL Отчетливо видны географические несогласия между породами следующих систем: D – C; C – P; T – J; J-K

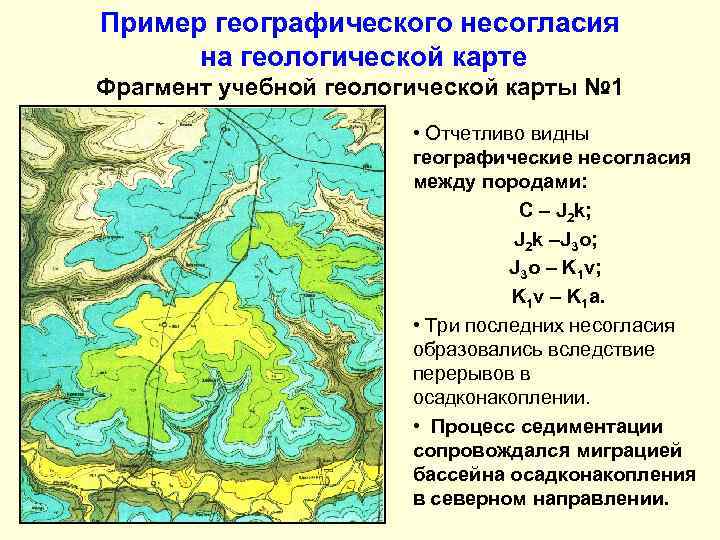

Пример географического несогласия на геологической карте Фрагмент учебной геологической карты № 1 • Отчетливо видны географические несогласия между породами: C – J 2 k; J 2 k –J 3 o; J 3 o – K 1 v; K 1 v – K 1 a. • Три последних несогласия образовались вследствие перерывов в осадконакоплении. • Процесс седиментации сопровождался миграцией бассейна осадконакопления в северном направлении.

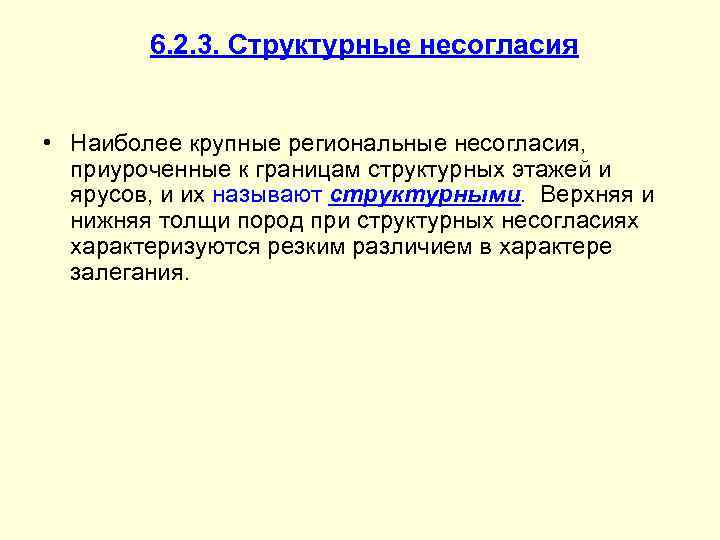

6. 2. 3. Структурные несогласия • Наиболее крупные региональные несогласия, приуроченные к границам структурных этажей и ярусов, и их называют структурными. Верхняя и нижняя толщи пород при структурных несогласиях характеризуются резким различием в характере залегания.

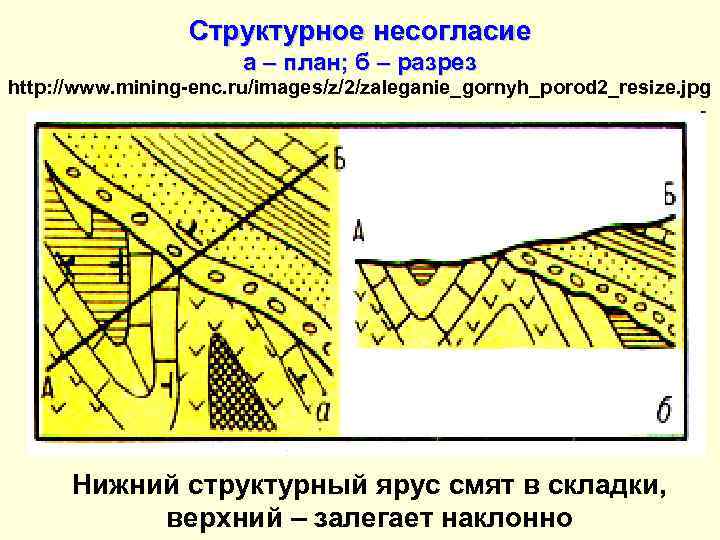

Структурное несогласие а – план; б – разрез http: //www. mining-enc. ru/images/z/2/zaleganie_gornyh_porod 2_resize. jpg Нижний структурный ярус смят в складки, верхний – залегает наклонно

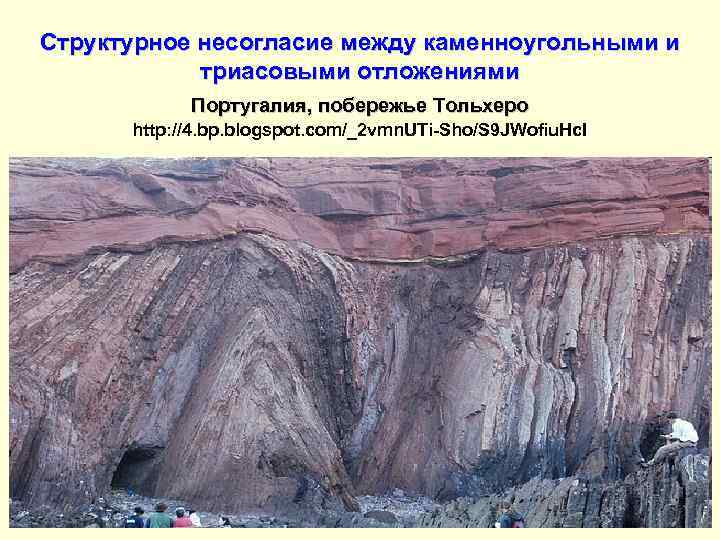

Структурное несогласие между каменноугольными и триасовыми отложениями Португалия, побережье Тольхеро http: //4. bp. blogspot. com/_2 vmn. UTi-Sho/S 9 JWofiu. Hc. I

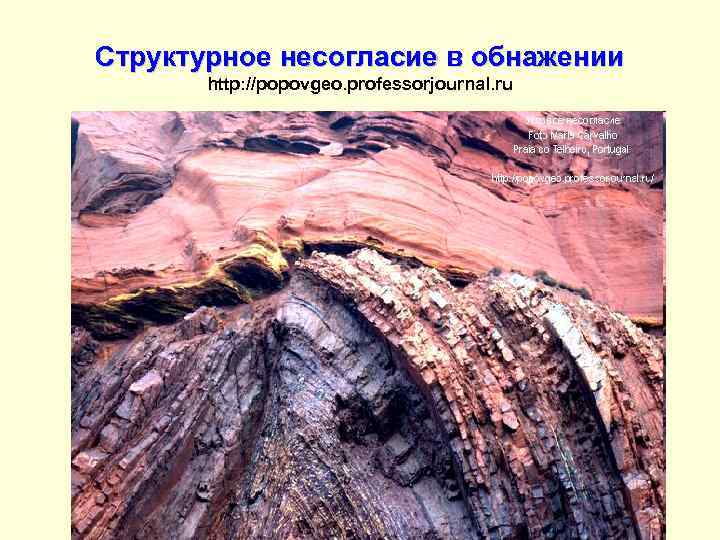

Структурное несогласие в обнажении http: //popovgeo. professorjournal. ru

Пример структурного несогласия на карте Фрагмент учебной геологической карты № 16 Комплекс согласно залегающих пород D 3 – P 1 , смятых в брахискладки, со структурным несогласием залегает на породах О 1 – О 3 , смятых в линейные складки СЗ простирания.

Примеры структурных несогласий на карте Фрагмент из учебной геологической карты № 29 • Отчетливо видны структурные несогласия : 1) между породами Є-O-S, смятыми в линейные складки и прорванные двумя интрузивными комплексами: а) основных пород (ν), б) гранодиорит-диоритовым (γδδ), и породами D, смятыми в брахискладки; 2) между субгоризонтально залегающими породами J и нижележащими комплексами Є-O-S и D. Небольшое угловое (географическое) несогласие породами O и S.

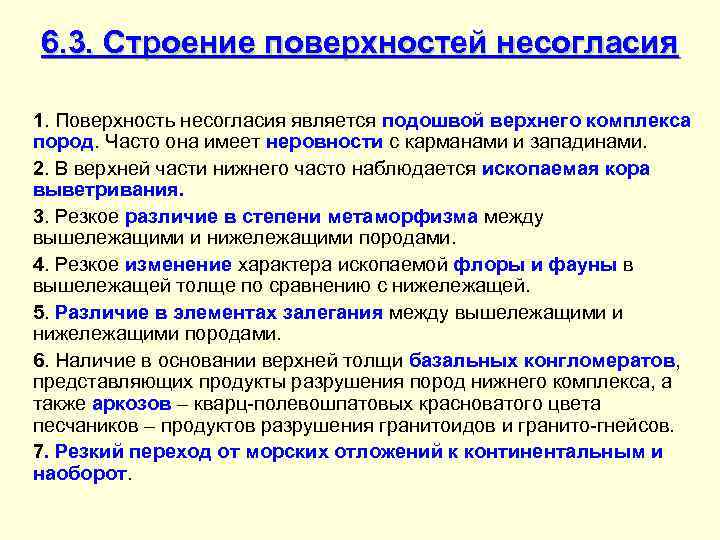

6. 3. Строение поверхностей несогласия 1. Поверхность несогласия является подошвой верхнего комплекса пород. Часто она имеет неровности с карманами и западинами. 2. В верхней части нижнего часто наблюдается ископаемая кора выветривания. 3. Резкое различие в степени метаморфизма между вышележащими и нижележащими породами. 4. Резкое изменение характера ископаемой флоры и фауны в вышележащей толще по сравнению с нижележащей. 5. Различие в элементах залегания между вышележащими и нижележащими породами. 6. Наличие в основании верхней толщи базальных конгломератов, представляющих продукты разрушения пород нижнего комплекса, а также аркозов – кварц-полевошпатовых красноватого цвета песчаников – продуктов разрушения гранитоидов и гранито-гнейсов. 7. Резкий переход от морских отложений к континентальным и наоборот.

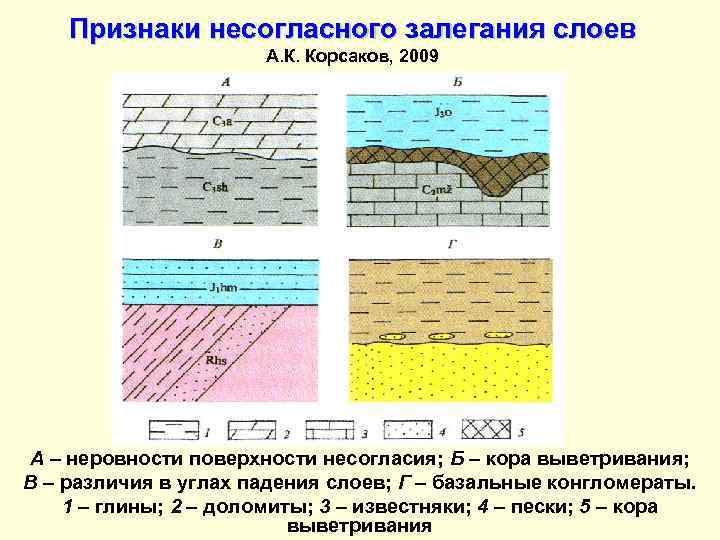

Признаки несогласного залегания слоев А. К. Корсаков, 2009 А – неровности поверхности несогласия; Б – кора выветривания; В – различия в углах падения слоев; Г – базальные конгломераты. 1 – глины; 2 – доломиты; 3 – известняки; 4 – пески; 5 – кора выветривания

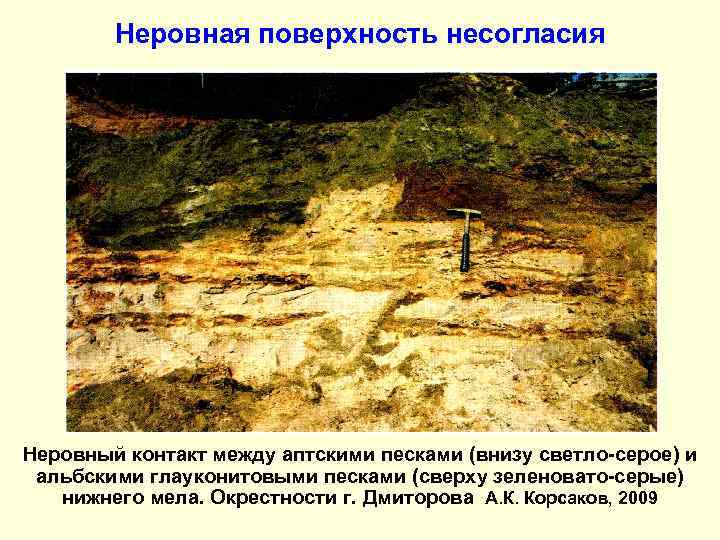

Неровная поверхность несогласия Неровный контакт между аптскими песками (внизу светло-серое) и альбскими глауконитовыми песками (сверху зеленовато-серые) нижнего мела. Окрестности г. Дмиторова А. К. Корсаков, 2009

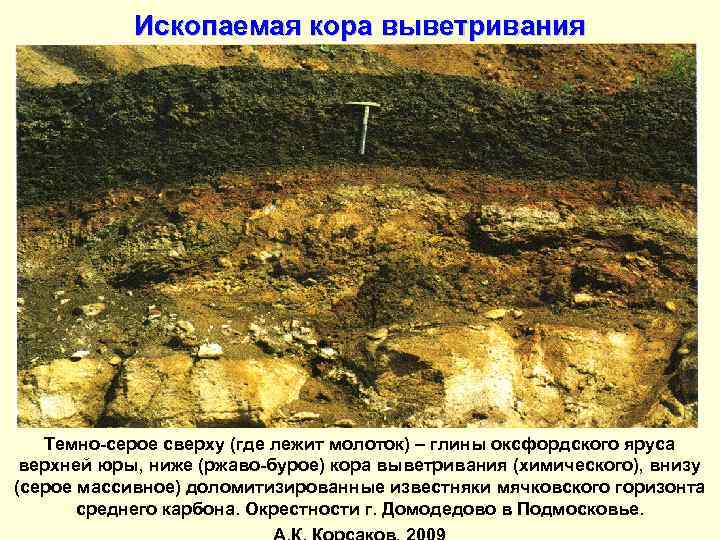

Ископаемая кора выветривания Темно-серое сверху (где лежит молоток) – глины оксфордского яруса верхней юры, ниже (ржаво-бурое) кора выветривания (химического), внизу (серое массивное) доломитизированные известняки мячковского горизонта среднего карбона. Окрестности г. Домодедово в Подмосковье.

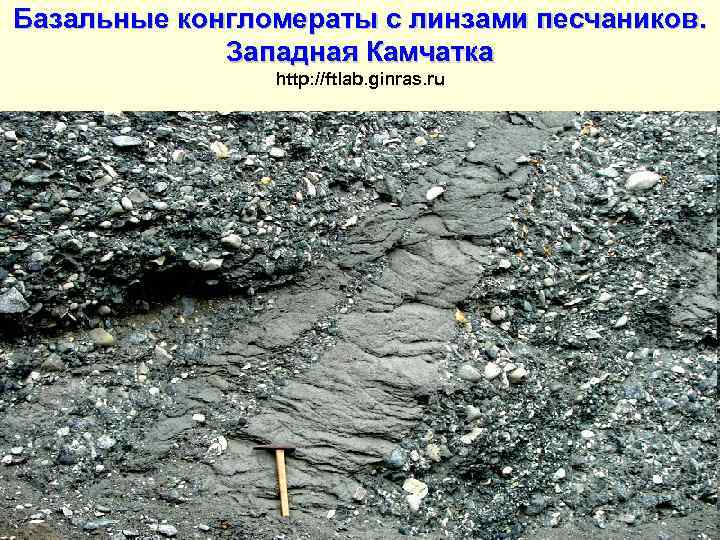

Базальные конгломераты с линзами песчаников. Западная Камчатка http: //ftlab. ginras. ru

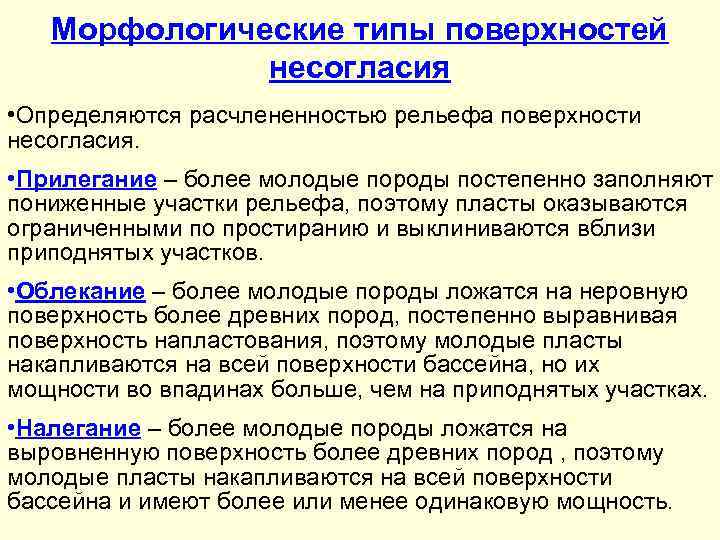

Морфологические типы поверхностей несогласия • Определяются расчлененностью рельефа поверхности несогласия. • Прилегание – более молодые породы постепенно заполняют пониженные участки рельефа, поэтому пласты оказываются ограниченными по простиранию и выклиниваются вблизи приподнятых участков. • Облекание – более молодые породы ложатся на неровную поверхность более древних пород, постепенно выравнивая поверхность напластования, поэтому молодые пласты накапливаются на всей поверхности бассейна, но их мощности во впадинах больше, чем на приподнятых участках. • Налегание – более молодые породы ложатся на выровненную поверхность более древних пород , поэтому молодые пласты накапливаются на всей поверхности бассейна и имеют более или менее одинаковую мощность.

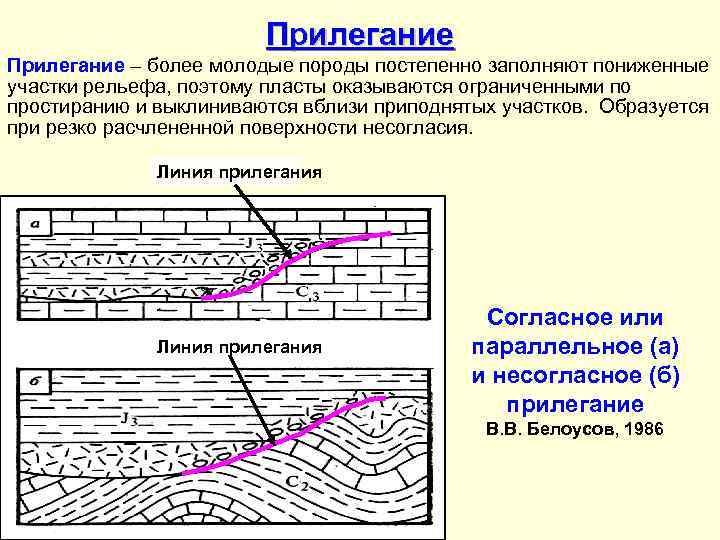

Прилегание – более молодые породы постепенно заполняют пониженные участки рельефа, поэтому пласты оказываются ограниченными по простиранию и выклиниваются вблизи приподнятых участков. Образуется при резко расчлененной поверхности несогласия. Линия прилегания Согласное или параллельное (а) и несогласное (б) прилегание В. В. Белоусов, 1986

Облекание • Облекание – более молодые породы ложатся на неровную поверхность более древних пород, постепенно выравнивая поверхность напластования, поэтому молодые пласты накапливаются на всей поверхности бассейна, но их мощности во впадинах больше, чем на приподнятых участках. Облекание поверхности несогласия вышележащими породами А. Е. Михайлов, 1984 а-б – поверхность несогласия

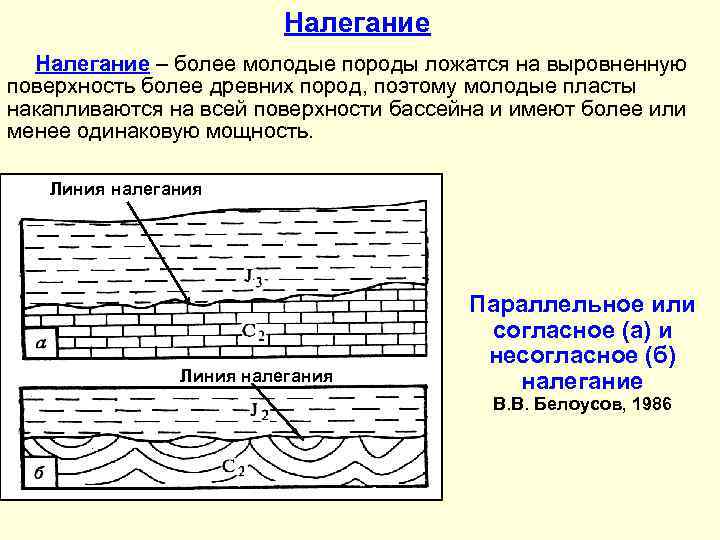

Налегание – более молодые породы ложатся на выровненную поверхность более древних пород, поэтому молодые пласты накапливаются на всей поверхности бассейна и имеют более или менее одинаковую мощность. Линия налегания Параллельное или согласное (а) и несогласное (б) налегание В. В. Белоусов, 1986

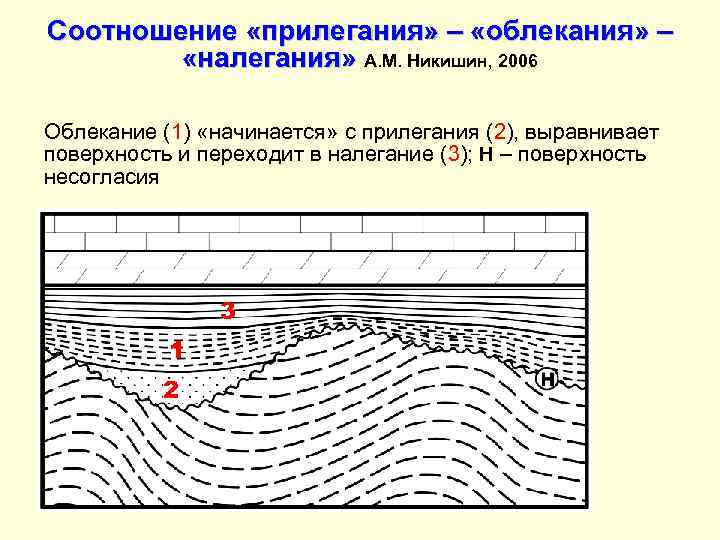

Соотношение «прилегания» – «облекания» – «налегания» А. М. Никишин, 2006 Облекание (1) «начинается» с прилегания (2), выравнивает поверхность и переходит в налегание (3); Н – поверхность несогласия 3 1 2
