Тема 6 Боєприпаси різного призначення їх види класифікація

Тема 6: Боєприпаси різного призначення, їх види класифікація, будова, штатне і не штатне застосування Способи знищення та знешкодження Заняття 11 Призначення , загальна будова та принцип дії пострілів до гранатометів та підривників до них , боєприпасів до стрілецької зброї та ручних гранат Способи знищення та знешкодження Заходи безпеки

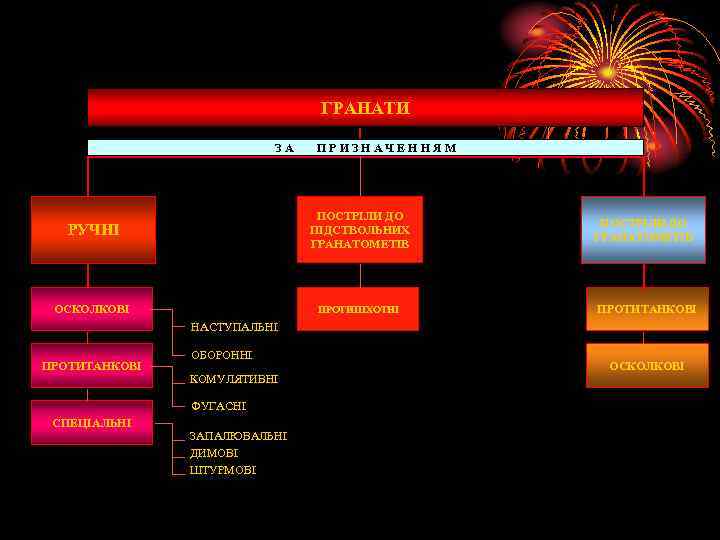

ГРАНАТИ ЗА ПРИЗНАЧЕННЯМ РУЧНІ ПОСТРІЛИ ДО ПІДСТВОЛЬНИХ ГРАНАТОМЕТІВ ОСКОЛКОВІ ПРОТИПІХОТНІ ПОСТРІЛИ ДО ГРАНАТОМЕТІВ ПРОТИТАНКОВІ НАСТУПАЛЬНІ ПРОТИТАНКОВІ ОБОРОННІ КОМУЛЯТИВНІ ФУГАСНІ СПЕЦІАЛЬНІ ЗАПАЛЮВАЛЬНІ ДИМОВІ ШТУРМОВІ ОСКОЛКОВІ

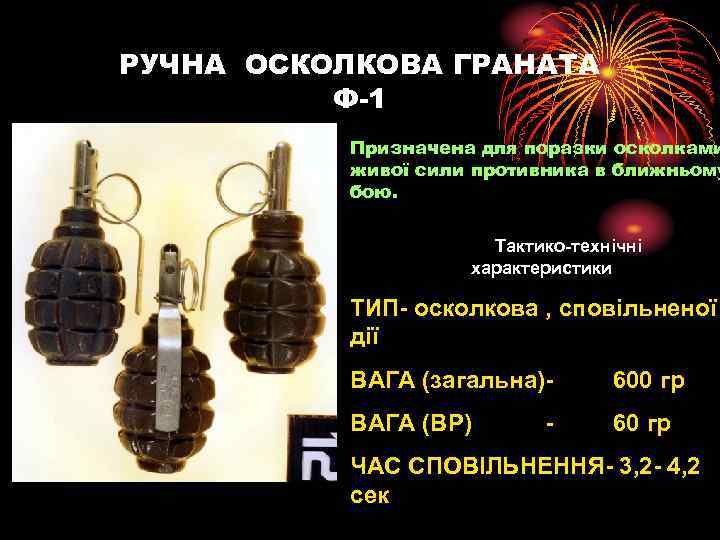

РУЧНА ОСКОЛКОВА ГРАНАТА Ф-1 Призначена для поразки осколками живої сили противника в ближньому бою. Тактико-технічні характеристики ТИП- осколкова , сповільненої дії ВАГА (загальна)- 600 гр ВАГА (ВР) 60 гр - ЧАС СПОВІЛЬНЕННЯ- 3, 2 - 4, 2 сек

Загальна будова Ф-1 Ручна осколкова граната Ф — 1 складається з корпусу, розривного заряду та запалу. Корпус гранати призначений для розміщення разривного заряду та запалу, а також для виникнення осколків при вибусі гранати. Корпус гранати чавунний, з повздовжніми та поперечними бороздами, по яким граната зазвичай разривається на осколки. У верхній частині корпусу є нарізний отвір для загвинчування запалу. При зберіганні, транспортуванні і перенесенні гранати в цей отвір загвинчується пластмасова пробка.

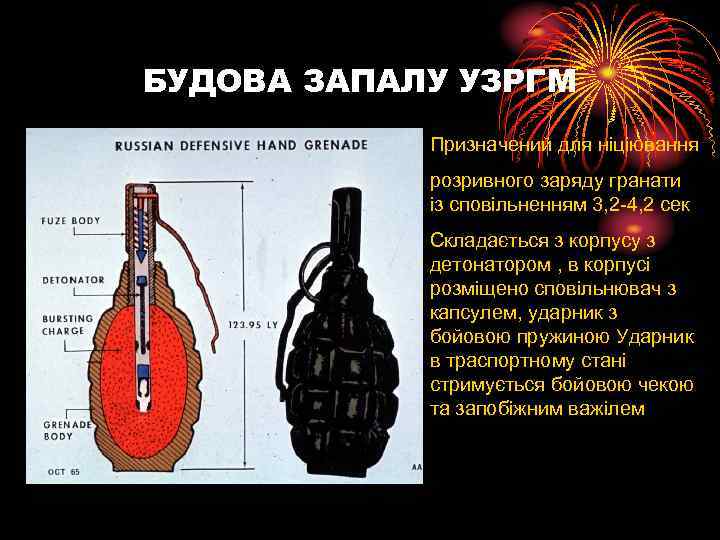

БУДОВА ЗАПАЛУ УЗРГМ Призначений для ніціювання розривного заряду гранати із сповільненням 3, 2 -4, 2 сек Складається з корпусу з детонатором , в корпусі розміщено сповільнювач з капсулем, ударник з бойовою пружиною Ударник в траспортному стані стримується бойовою чекою та запобіжним важілем

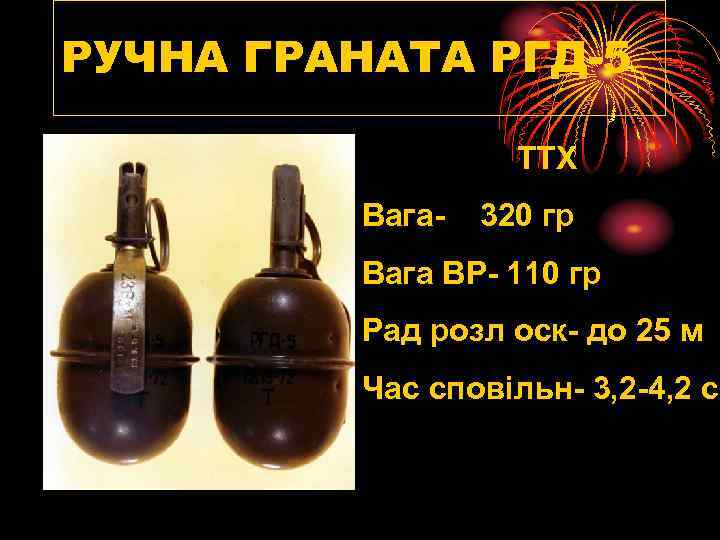

РУЧНА ГРАНАТА РГД-5 ТТХ Вага- 320 гр Вага ВР- 110 гр Рад розл оск- до 25 м Час сповільн- 3, 2 -4, 2 с

ЗАГАЛЬНА БУДОВА РГД-5 Ручна осколкова граната РГД-5 складається з корпусу з трубкою для запалу, разривного заряду та запалу. Корпус гранати служить для розміщення разривного заряду, трубки для запалу, а також для виникнення осколків при вибусі гранати. Він складається з двух частин - верхньої та нижньої. Верхня частина корпусу складається із зовнішньої оболочки яка має назву ковпак, та вкладиша ковпака.

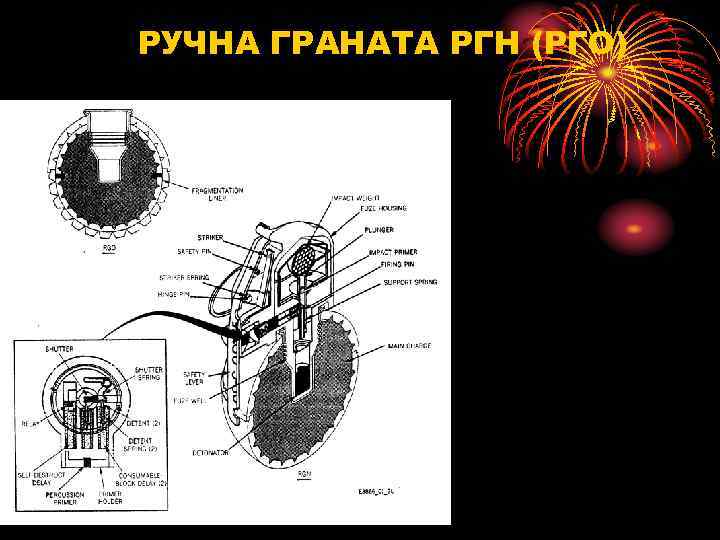

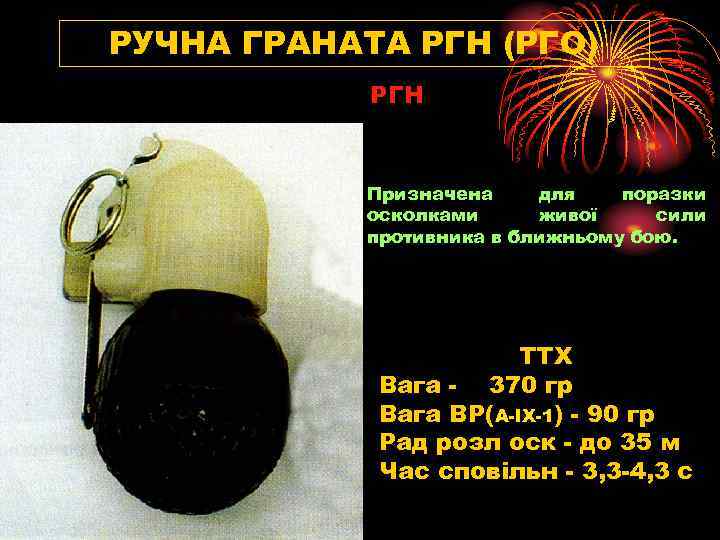

РУЧНА ГРАНАТА РГН (РГО) РГН Призначена для поразки осколками живої сили противника в ближньому бою. ТТХ Вага - 370 гр Вага ВР(А-ІХ-1) - 90 гр Рад розл оск - до 35 м Час сповільн - 3, 3 -4, 3 с

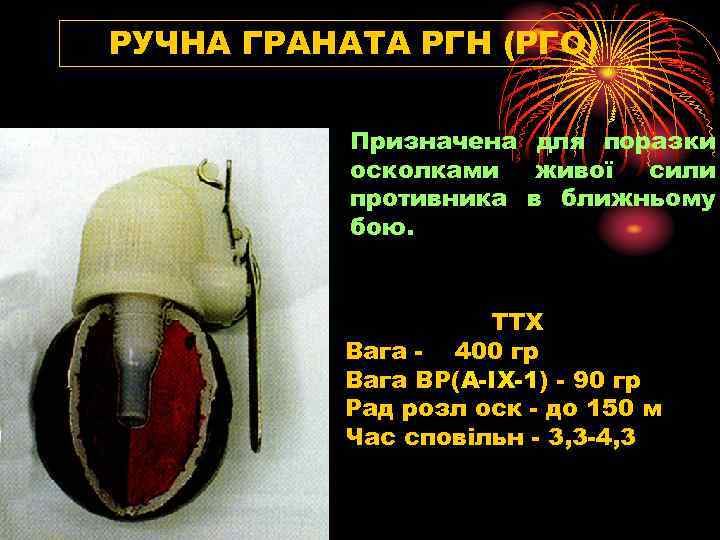

РУЧНА ГРАНАТА РГН (РГО) Призначена для поразки осколками живої сили противника в ближньому бою. ТТХ Вага - 400 гр Вага ВР(А-ІХ-1) - 90 гр Рад розл оск - до 150 м Час сповільн - 3, 3 -4, 3

РУЧНА ГРАНАТА РГН (РГО)

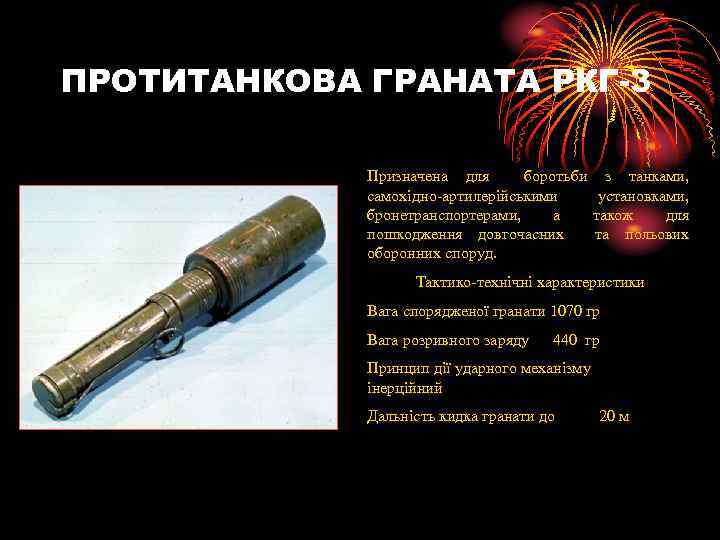

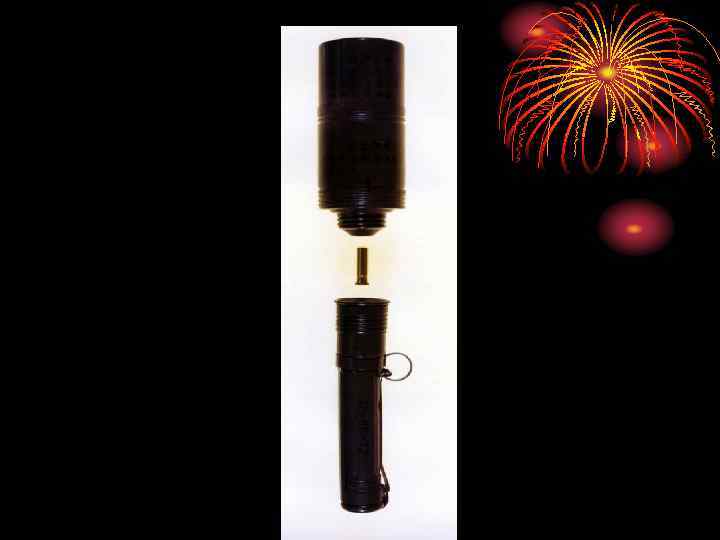

ПРОТИТАНКОВА ГРАНАТА РКГ-3 Призначена для боротьби з танками, самохідно-артилерійськими установками, бронетранспортерами, а також для пошкодження довгочасних та польових оборонних споруд. Тактико-технічні характеристики Вага спорядженої гранати 1070 гр Вага розривного заряду 440 гр Принцип дії ударного механізму інерційний Дальність кидка гранати до 20 м

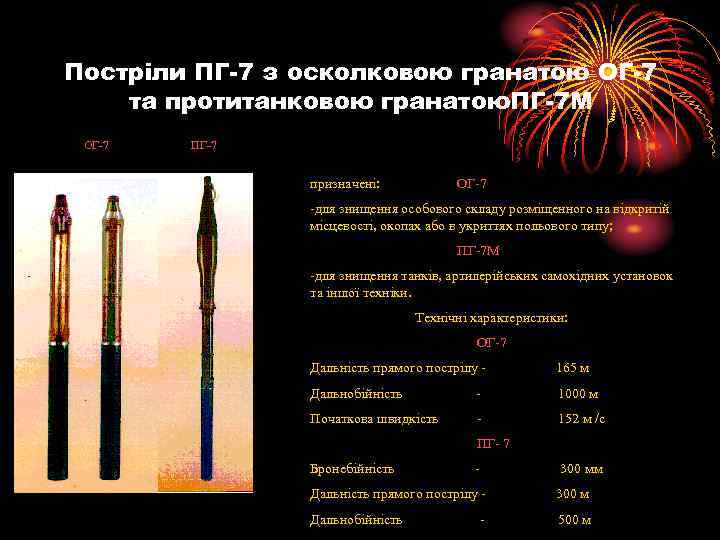

Постріли ПГ-7 з осколковою гранатою ОГ-7 та протитанковою гранатою. ПГ-7 М ОГ-7 ПГ-7 призначені: ОГ-7 -для знищення особового складу розміщенного на відкритій місцевості, окопах або в укриттях польового типу; ПГ-7 М -для знищення танків, артилерійських самохідних установок та іншої техніки. Технічні характеристики: ОГ-7 Дальність прямого пострілу - 165 м Дальнобійність - 1000 м Початкова швидкість - 152 м /c ПГ- 7 Бронебійність - 300 мм Дальність прямого пострілу - 300 м Дальнобійність 500 м -

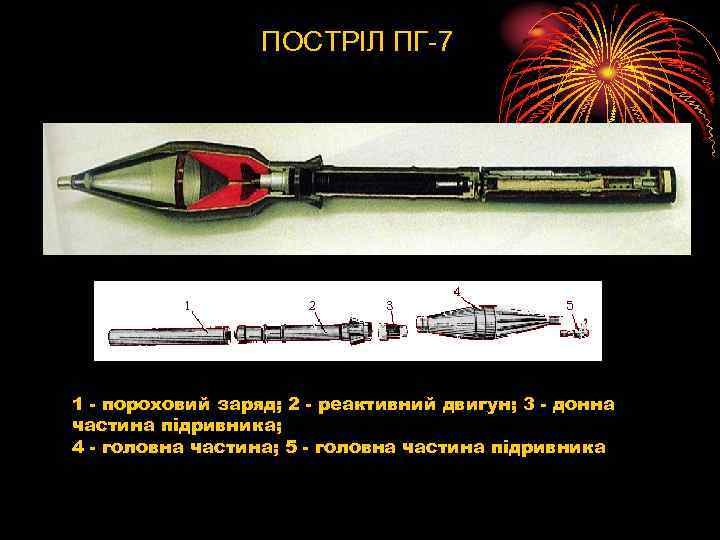

ПОСТРІЛ ПГ-7 1 - пороховий заряд; 2 - реактивний двигун; 3 - донна частина підривника; 4 - головна частина; 5 - головна частина підривника

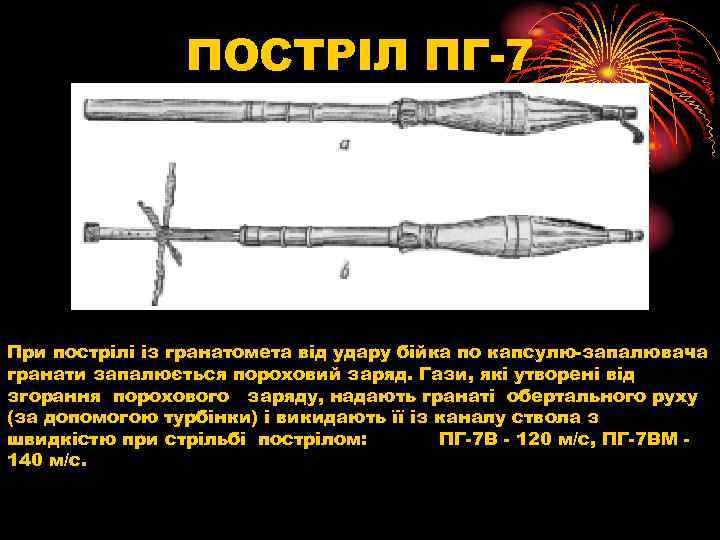

ПОСТРІЛ ПГ-7 При пострілі із гранатомета від удару бійка по капсулю-запалювача гранати запалюється пороховий заряд. Гази, які утворені від згорання порохового заряду, надають гранаті обертального руху (за допомогою турбінки) і викидають її із каналу ствола з швидкістю при стрільбі пострілом: ПГ-7 В - 120 м/с, ПГ-7 ВМ 140 м/с.

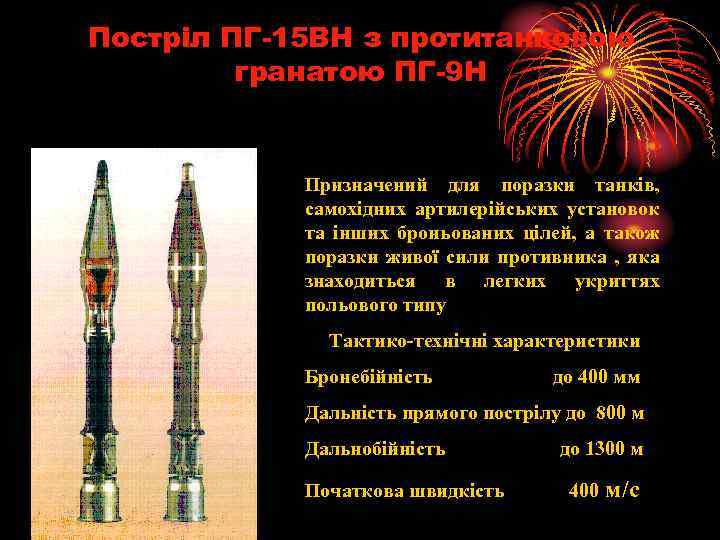

Постріл ПГ-15 ВН з протитанковою гранатою ПГ-9 Н Призначений для поразки танків, самохідних артилерійських установок та інших броньованих цілей, а також поразки живої сили противника , яка знаходиться в легких укриттях польового типу Тактико-технічні характеристики Бронебійність до 400 мм Дальність прямого пострілу до 800 м Дальнобійність Початкова швидкість до 1300 м 400 м/с

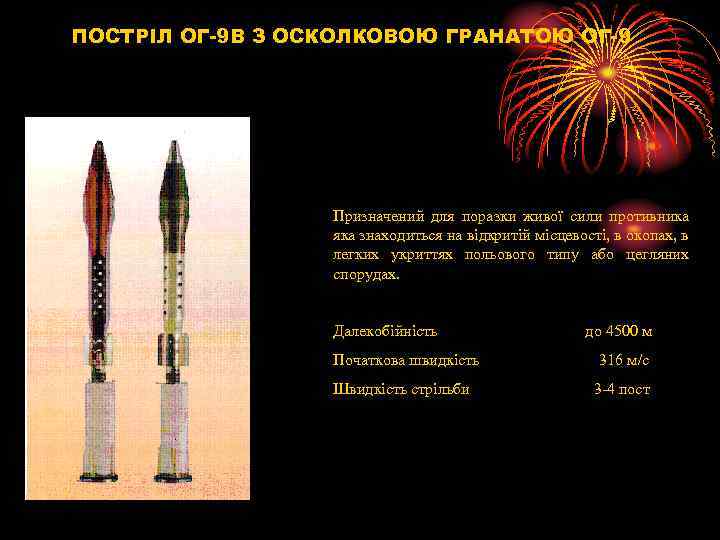

ПОСТРІЛ ОГ-9 В З ОСКОЛКОВОЮ ГРАНАТОЮ ОГ-9 Призначений для поразки живої сили противника яка знаходиться на відкритій місцевості, в окопах, в легких укриттях польового типу або цегляних спорудах. Далекобійність Початкова швидкість Швидкість стрільби до 4500 м 316 м/c 3 -4 пост
