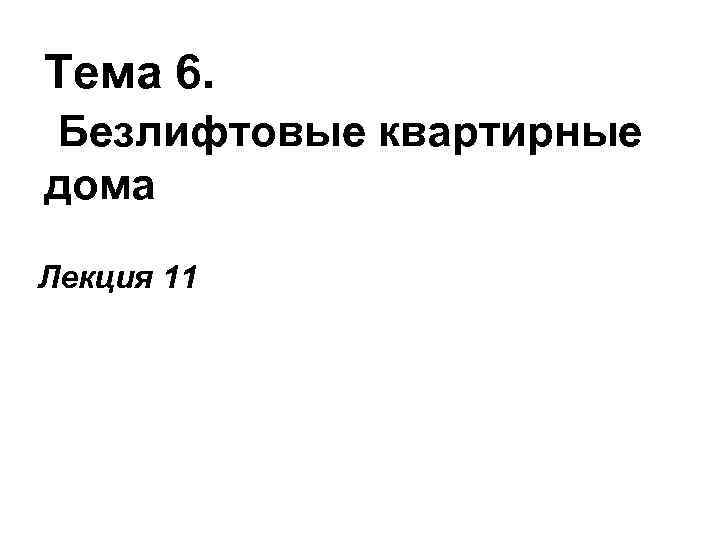

Тема 6. Безлифтовые квартирные дома Лекция 11

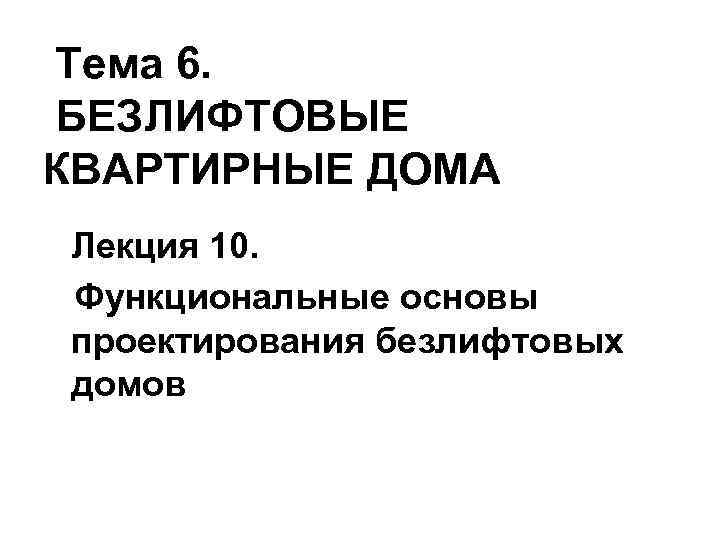

Тема 6. БЕЗЛИФТОВЫЕ КВАРТИРНЫЕ ДОМА Лекция 10. Функциональные основы проектирования безлифтовых домов

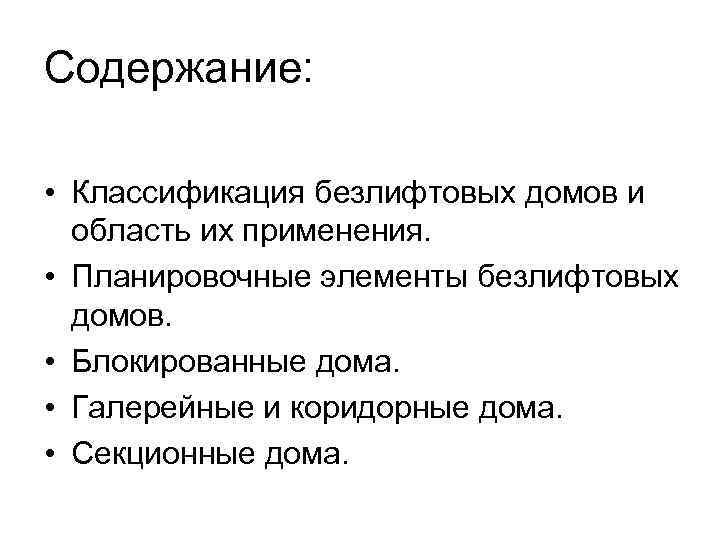

Содержание: • Классификация безлифтовых домов и область их применения. • Планировочные элементы безлифтовых домов. • Блокированные дома. • Галерейные и коридорные дома. • Секционные дома.

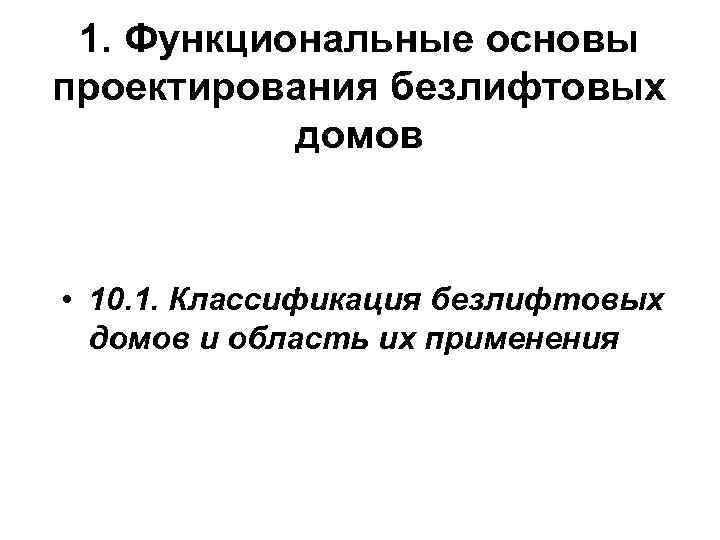

1. Функциональные основы проектирования безлифтовых домов • 10. 1. Классификация безлифтовых домов и область их применения

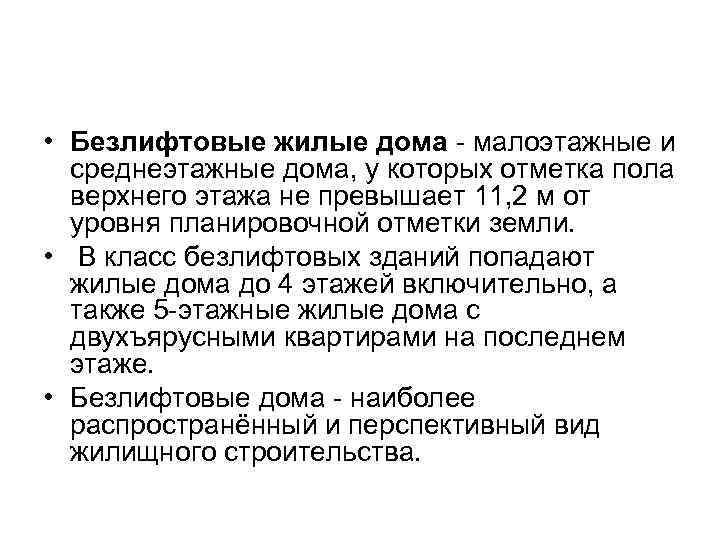

• Безлифтовые жилые дома - малоэтажные и среднеэтажные дома, у которых отметка пола верхнего этажа не превышает 11, 2 м от уровня планировочной отметки земли. • В класс безлифтовых зданий попадают жилые дома до 4 этажей включительно, а также 5 -этажные жилые дома с двухъярусными квартирами на последнем этаже. • Безлифтовые дома - наиболее распространённый и перспективный вид жилищного строительства.

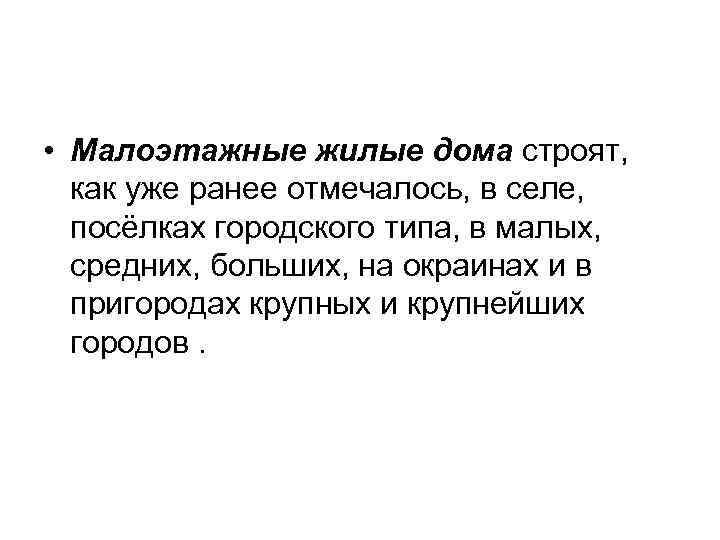

• Малоэтажные жилые дома строят, как уже ранее отмечалось, в селе, посёлках городского типа, в малых, средних, больших, на окраинах и в пригородах крупных и крупнейших городов.

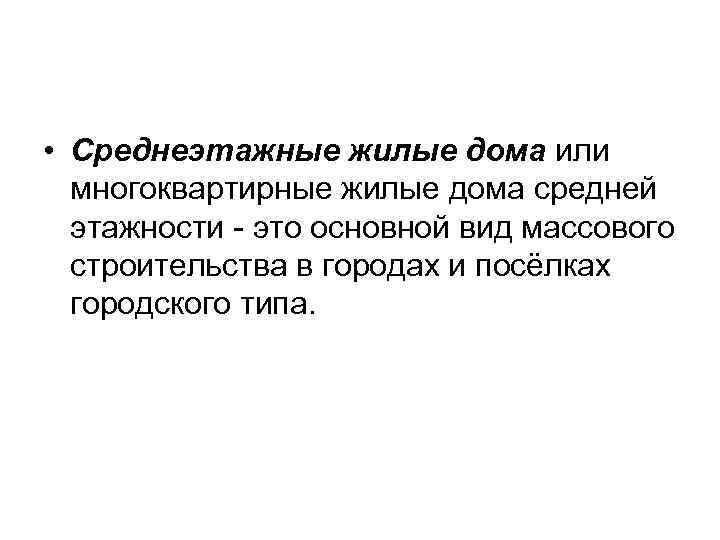

• Среднеэтажные жилые дома или многоквартирные жилые дома средней этажности - это основной вид массового строительства в городах и посёлках городского типа.

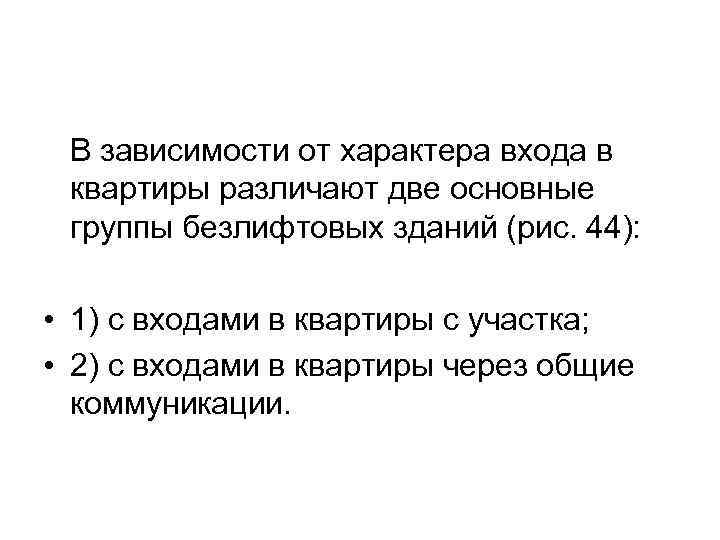

В зависимости от характера входа в квартиры различают две основные группы безлифтовых зданий (рис. 44): • 1) с входами в квартиры с участка; • 2) с входами в квартиры через общие коммуникации.

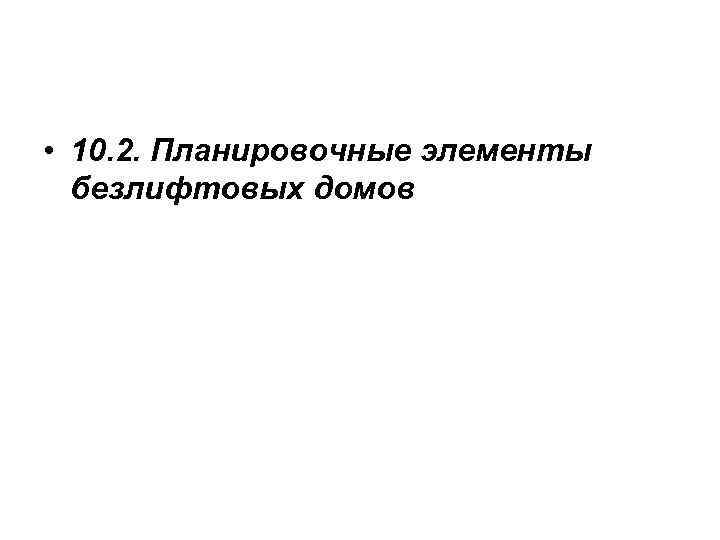

• 10. 2. Планировочные элементы безлифтовых домов

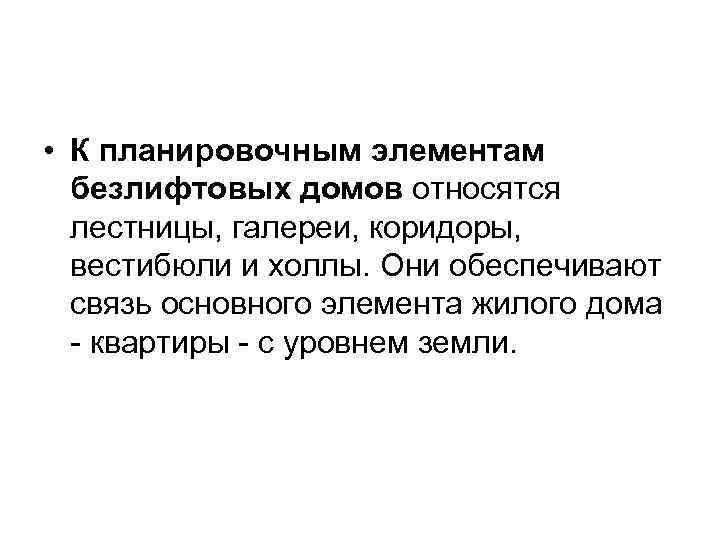

• К планировочным элементам безлифтовых домов относятся лестницы, галереи, коридоры, вестибюли и холлы. Они обеспечивают связь основного элемента жилого дома - квартиры - с уровнем земли.

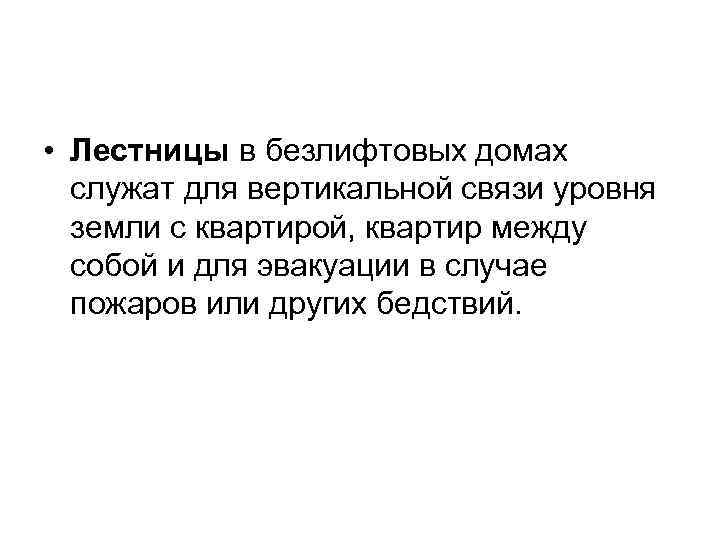

• Лестницы в безлифтовых домах служат для вертикальной связи уровня земли с квартирой, квартир между собой и для эвакуации в случае пожаров или других бедствий.

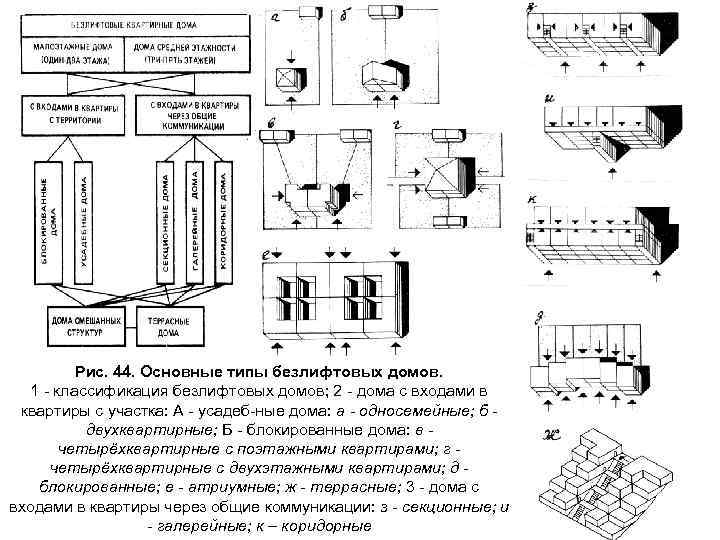

Рис. 44. Основные типы безлифтовых домов. 1 - классификация безлифтовых домов; 2 - дома с входами в квартиры с участка: А - усадеб-ные дома: а - односемейные; б двухквартирные; Б - блокированные дома: в четырёхквартирные с поэтажными квартирами; г четырёхквартирные с двухэтажными квартирами; д блокированные; е - атриумные; ж - террасные; 3 - дома с входами в квартиры через общие коммуникации: з - секционные; и - галерейные; к – коридорные

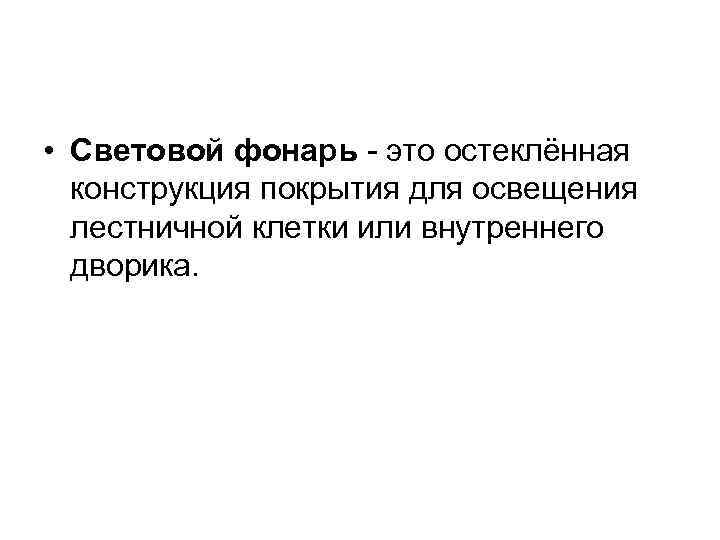

• Световой фонарь - это остеклённая конструкция покрытия для освещения лестничной клетки или внутреннего дворика.

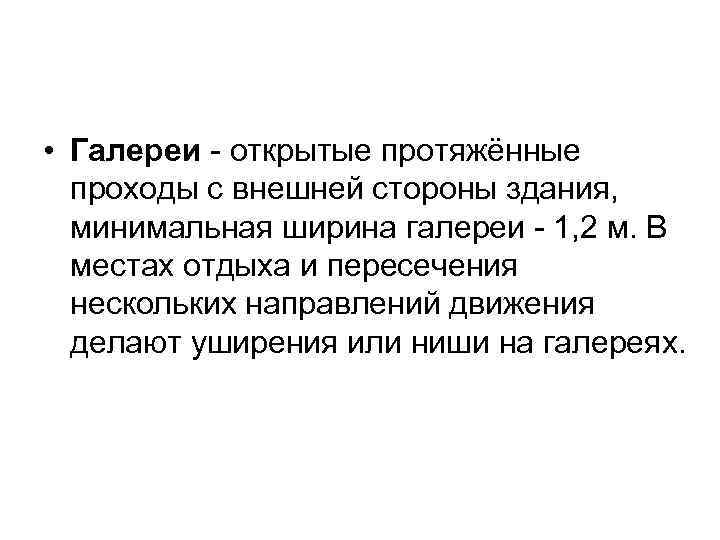

• Галереи - открытые протяжённые проходы с внешней стороны здания, минимальная ширина галереи - 1, 2 м. В местах отдыха и пересечения нескольких направлений движения делают уширения или ниши на галереях.

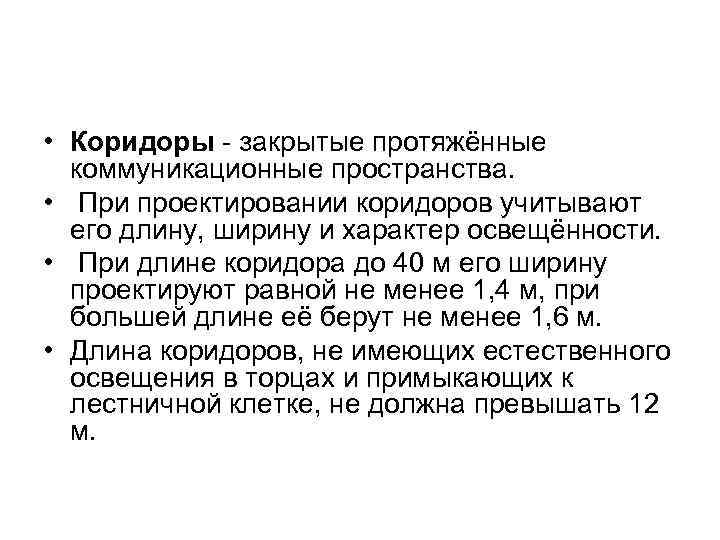

• Коридоры - закрытые протяжённые коммуникационные пространства. • При проектировании коридоров учитывают его длину, ширину и характер освещённости. • При длине коридора до 40 м его ширину проектируют равной не менее 1, 4 м, при большей длине её берут не менее 1, 6 м. • Длина коридоров, не имеющих естественного освещения в торцах и примыкающих к лестничной клетке, не должна превышать 12 м.

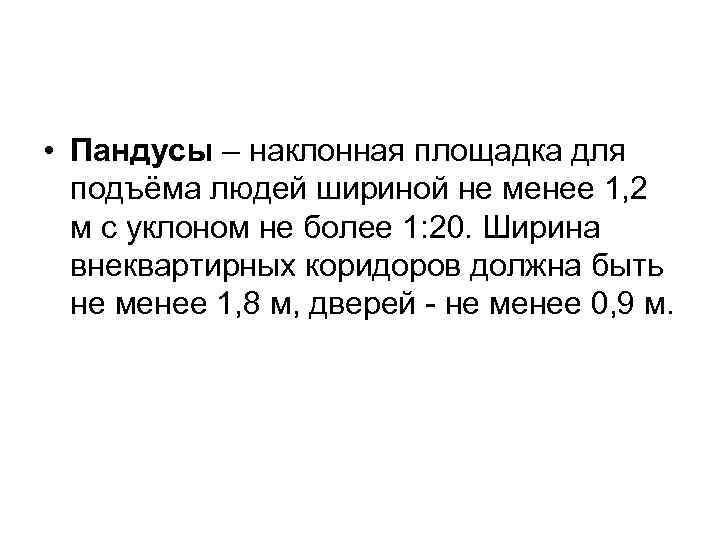

• Пандусы – наклонная площадка для подъёма людей шириной не менее 1, 2 м с уклоном не более 1: 20. Ширина внеквартирных коридоров должна быть не менее 1, 8 м, дверей - не менее 0, 9 м.

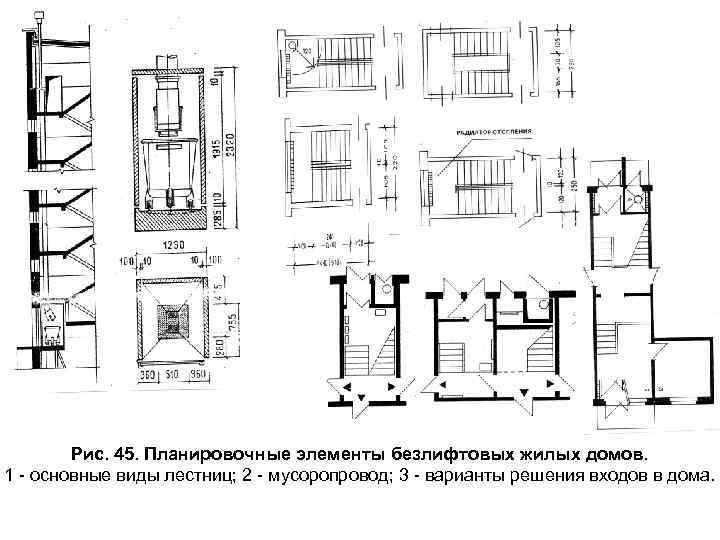

Рис. 45. Планировочные элементы безлифтовых жилых домов. 1 - основные виды лестниц; 2 - мусоропровод; 3 - варианты решения входов в дома.

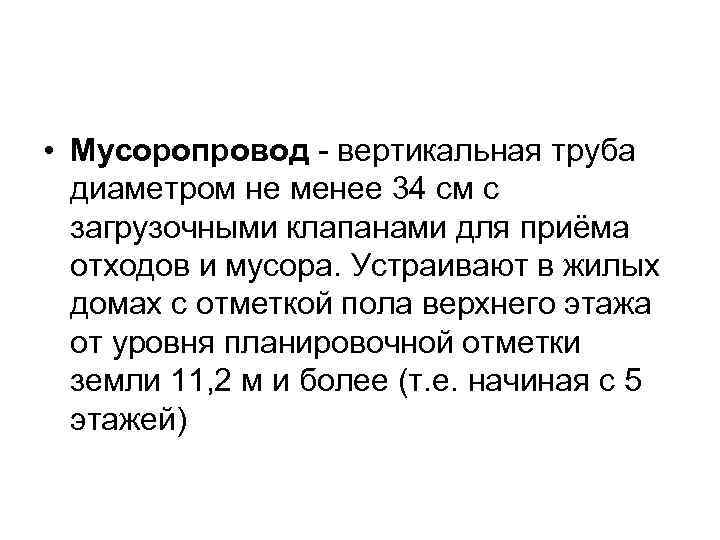

• Мусоропровод - вертикальная труба диаметром не менее 34 см с загрузочными клапанами для приёма отходов и мусора. Устраивают в жилых домах с отметкой пола верхнего этажа от уровня планировочной отметки земли 11, 2 м и более (т. е. начиная с 5 этажей)
• Вестибюли в безлифтовых домах рассчитывают исходя из нормы 0, 4 кв. м/100 кв. м общей площади квартир. • В вестибюлях можно хранить детские коляски, велосипеды, устраивать почтовые ящики. • В массовом жилищном строительстве обычно вестибюли не делают. • В секционных безлифтовых домах вход осуществляется через лестничные клетки; в коридорных, галерейных и односекционных домах, как правило, проектируют вестибюль.

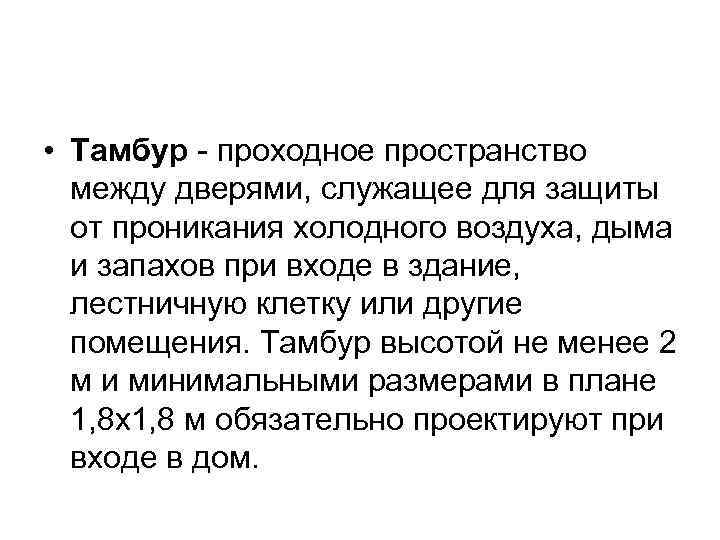

• Тамбур - проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения. Тамбур высотой не менее 2 м и минимальными размерами в плане 1, 8 х1, 8 м обязательно проектируют при входе в дом.

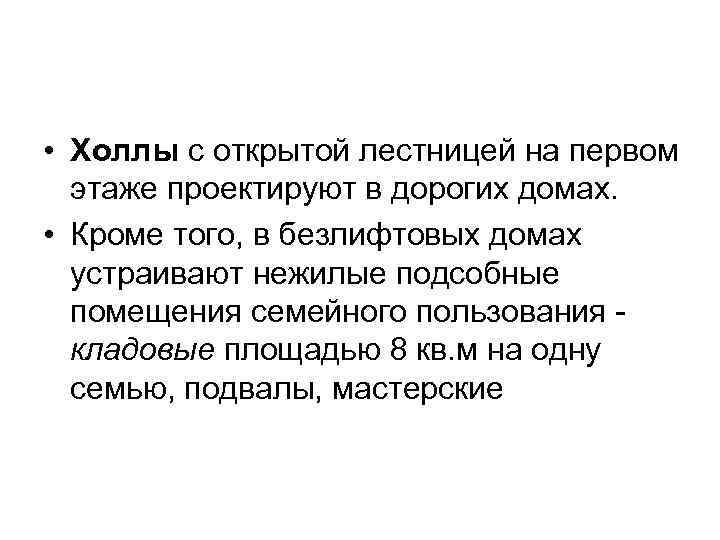

• Холлы с открытой лестницей на первом этаже проектируют в дорогих домах. • Кроме того, в безлифтовых домах устраивают нежилые подсобные помещения семейного пользования кладовые площадью 8 кв. м на одну семью, подвалы, мастерские

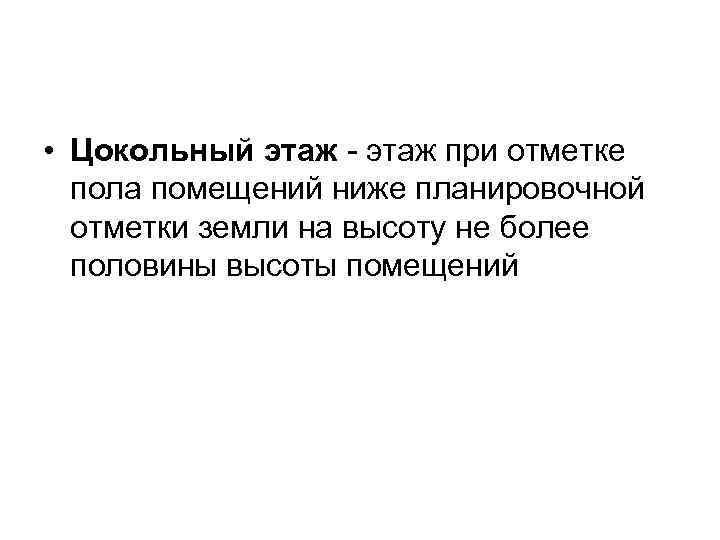

• Цокольный этаж - этаж при отметке пола помещений ниже планировочной отметки земли на высоту не более половины высоты помещений

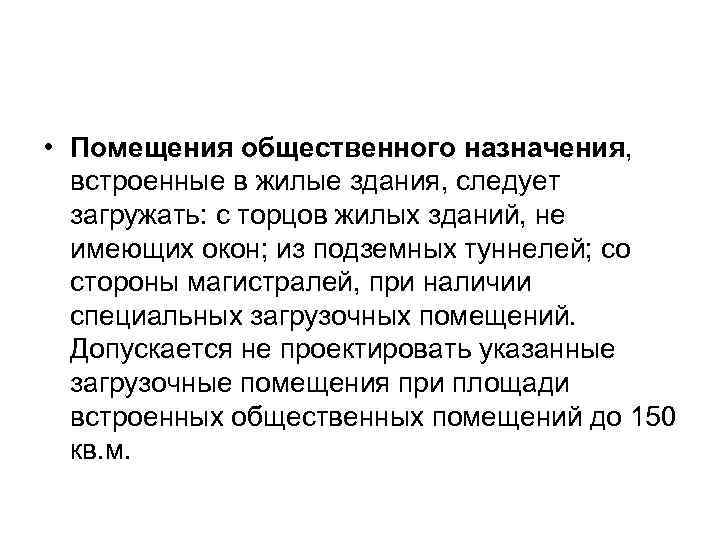

• Помещения общественного назначения, встроенные в жилые здания, следует загружать: с торцов жилых зданий, не имеющих окон; из подземных туннелей; со стороны магистралей, при наличии специальных загрузочных помещений. Допускается не проектировать указанные загрузочные помещения при площади встроенных общественных помещений до 150 кв. м.

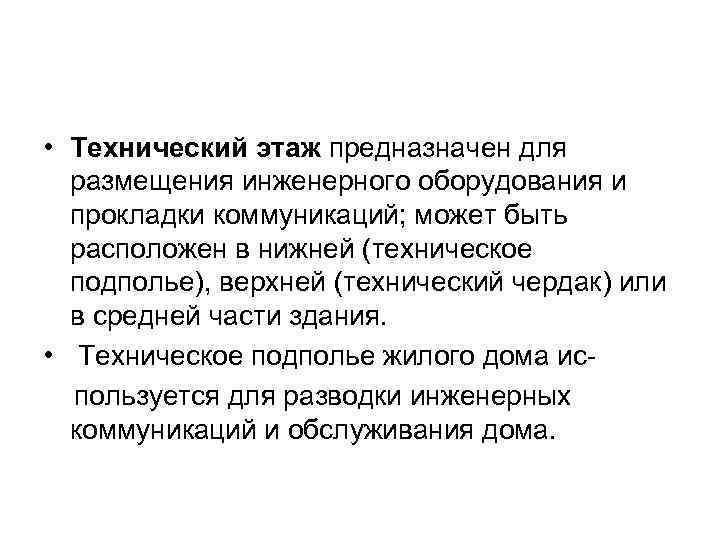

• Технический этаж предназначен для размещения инженерного оборудования и прокладки коммуникаций; может быть расположен в нижней (техническое подполье), верхней (технический чердак) или в средней части здания. • Техническое подполье жилого дома используется для разводки инженерных коммуникаций и обслуживания дома.

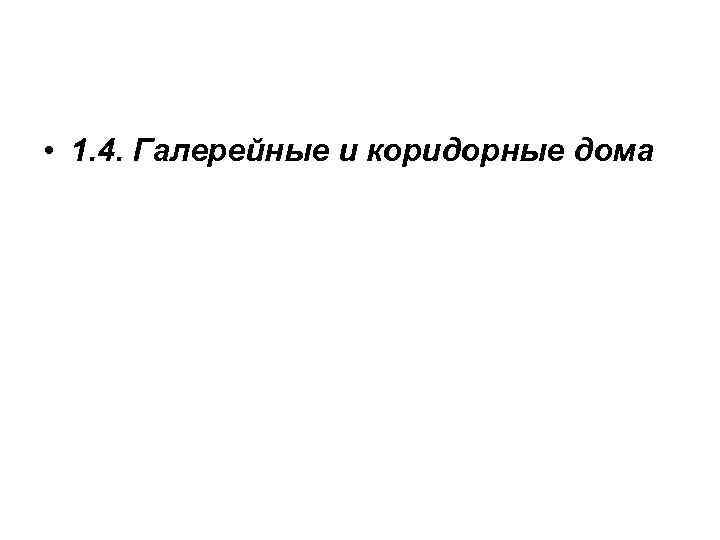

• 1. 4. Галерейные и коридорные дома

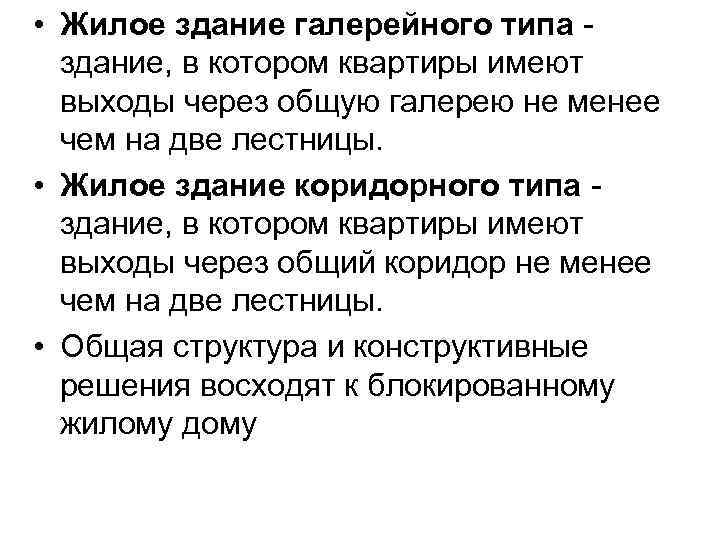

• Жилое здание галерейного типа здание, в котором квартиры имеют выходы через общую галерею не менее чем на две лестницы. • Жилое здание коридорного типа здание, в котором квартиры имеют выходы через общий коридор не менее чем на две лестницы. • Общая структура и конструктивные решения восходят к блокированному жилому дому

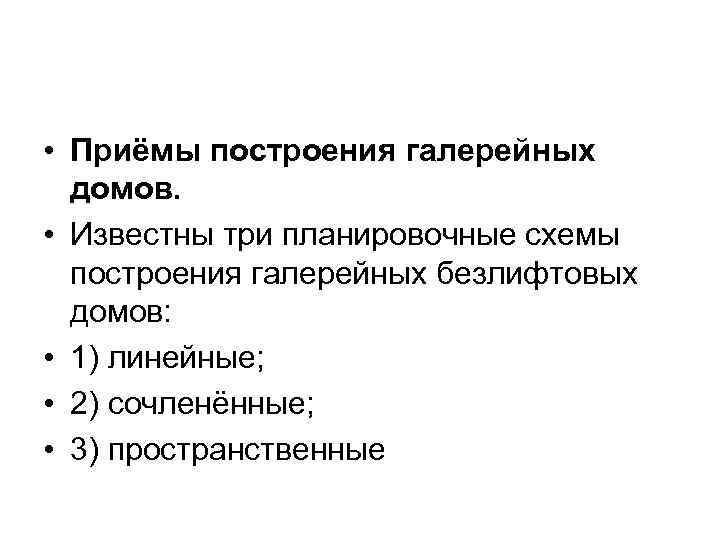

• Приёмы построения галерейных домов. • Известны три планировочные схемы построения галерейных безлифтовых домов: • 1) линейные; • 2) сочленённые; • 3) пространственные

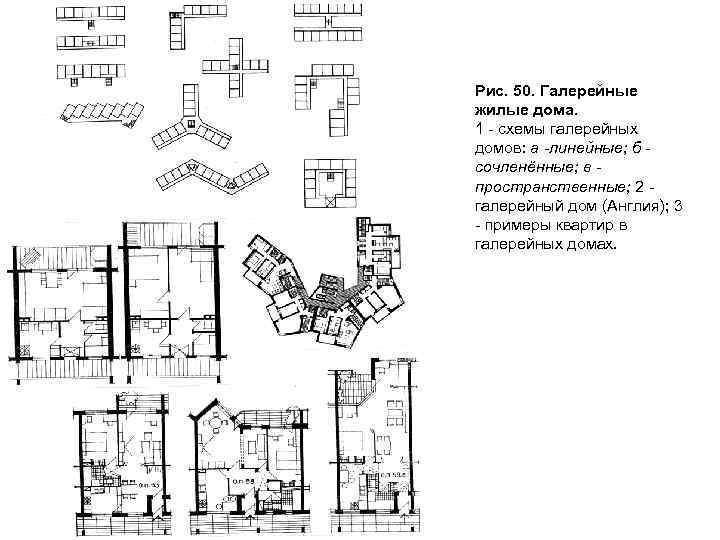

Рис. 50. Галерейные жилые дома. 1 - схемы галерейных домов: а -линейные; б сочленённые; в пространственные; 2 галерейный дом (Англия); 3 - примеры квартир в галерейных домах.

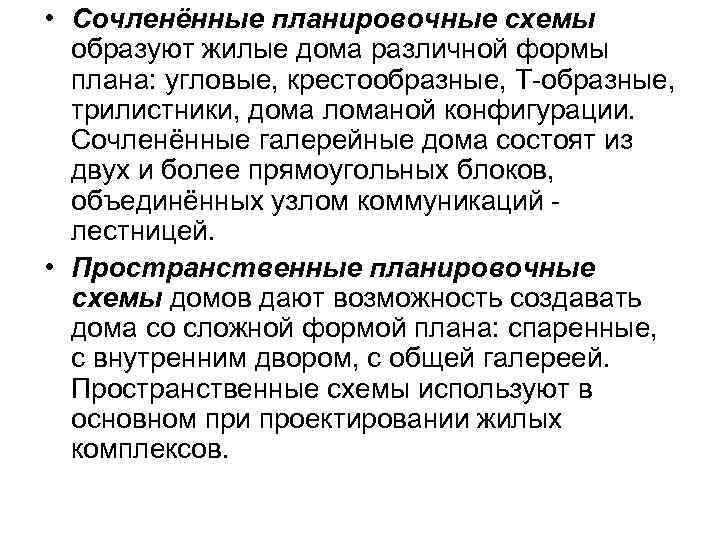

• Сочленённые планировочные схемы образуют жилые дома различной формы плана: угловые, крестообразные, Т-образные, трилистники, дома ломаной конфигурации. Сочленённые галерейные дома состоят из двух и более прямоугольных блоков, объединённых узлом коммуникаций лестницей. • Пространственные планировочные схемы домов дают возможность создавать дома со сложной формой плана: спаренные, с внутренним двором, с общей галереей. Пространственные схемы используют в основном при проектировании жилых комплексов.
• Длина коридора зависит от способа его освещения: • при освещении с двух сторон длина не должна превышать 48 м, • при освещении коридора с одной стороны - не более 24 м (рис. 51).
• Для освещения протяжённых коридоров устраивают световые карманы. Световые карманы - помещения с естественным освещением, примыкающие к коридору и служащие для его освещения
Рис. 51. Коридорные жилые дома. 1 - схемы коридорных домов: а прямоугольные, рядовые; б - со сдвигом; в - трёхлучевые; 2 - классификация многоэтажных коридорных домов.

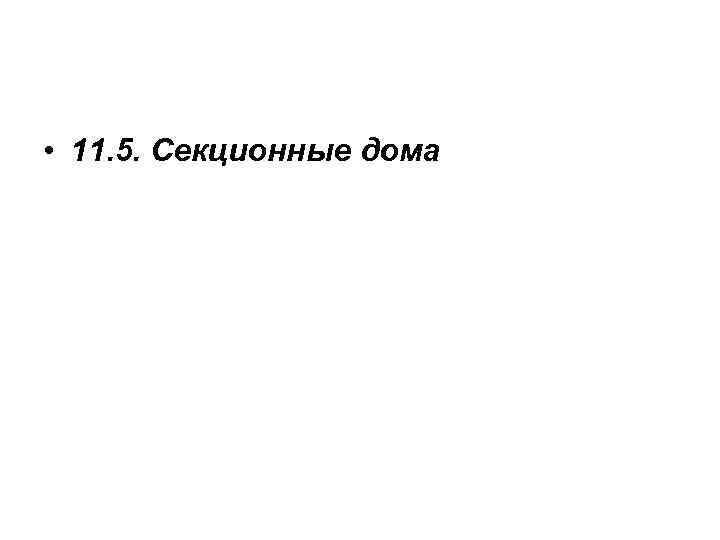

• 11. 5. Секционные дома

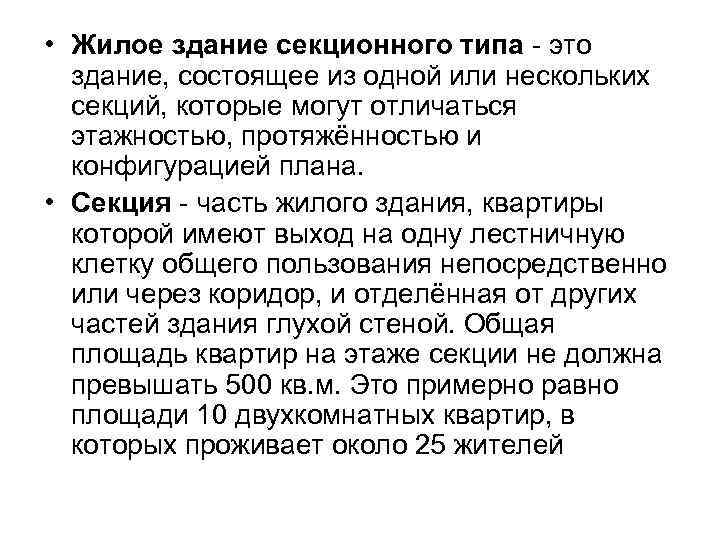

• Жилое здание секционного типа - это здание, состоящее из одной или нескольких секций, которые могут отличаться этажностью, протяжённостью и конфигурацией плана. • Секция - часть жилого здания, квартиры которой имеют выход на одну лестничную клетку общего пользования непосредственно или через коридор, и отделённая от других частей здания глухой стеной. Общая площадь квартир на этаже секции не должна превышать 500 кв. м. Это примерно равно площади 10 двухкомнатных квартир, в которых проживает около 25 жителей

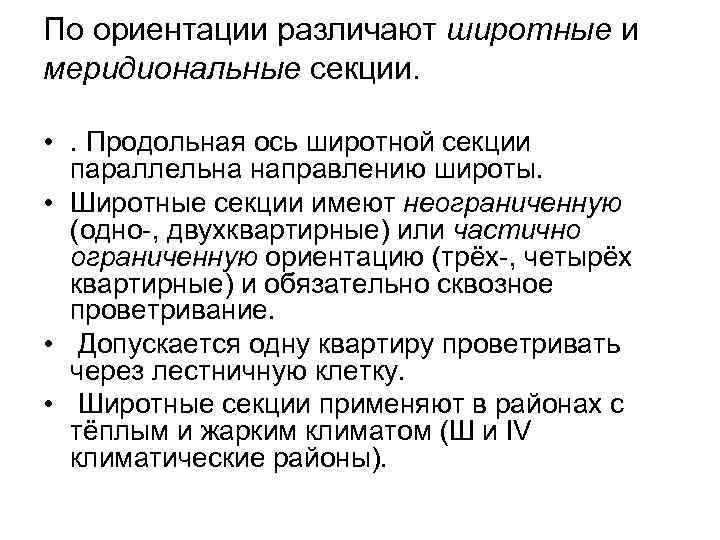

По ориентации различают широтные и меридиональные секции. • . Продольная ось широтной секции параллельна направлению широты. • Широтные секции имеют неограниченную (одно-, двухквартирные) или частично ограниченную ориентацию (трёх-, четырёх квартирные) и обязательно сквозное проветривание. • Допускается одну квартиру проветривать через лестничную клетку. • Широтные секции применяют в районах с тёплым и жарким климатом (Ш и ІV климатические районы).

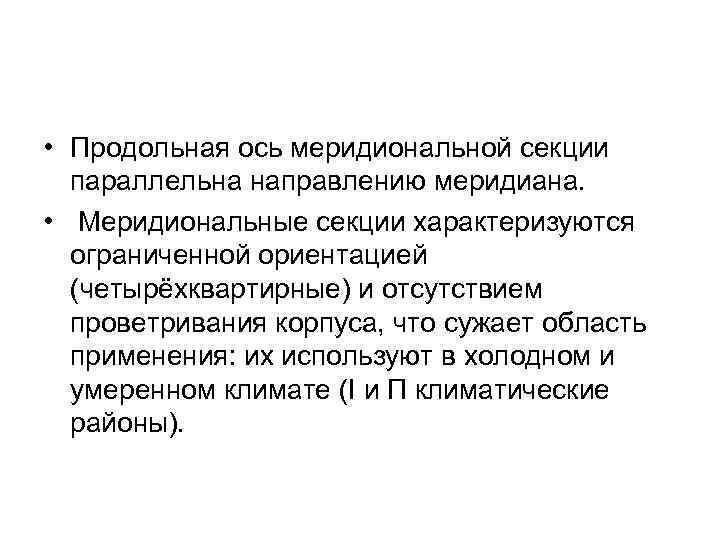

• Продольная ось меридиональной секции параллельна направлению меридиана. • Меридиональные секции характеризуются ограниченной ориентацией (четырёхквартирные) и отсутствием проветривания корпуса, что сужает область применения: их используют в холодном и умеренном климате (І и П климатические районы).

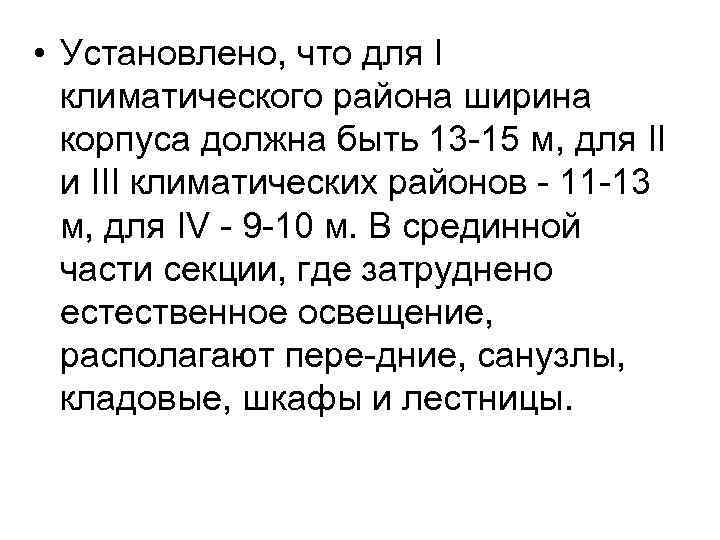

• Установлено, что для І климатического района ширина корпуса должна быть 13 -15 м, для II и III климатических районов - 11 -13 м, для IV - 9 -10 м. В срединной части секции, где затруднено естественное освещение, располагают пере-дние, санузлы, кладовые, шкафы и лестницы.

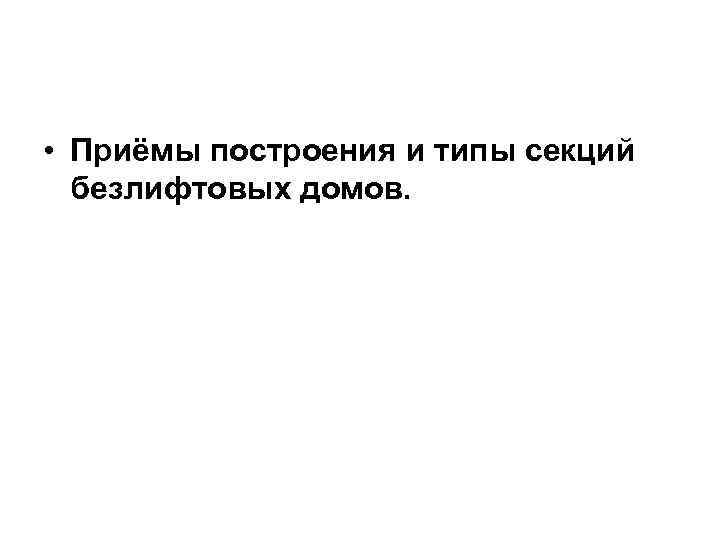

• Приёмы построения и типы секций безлифтовых домов.

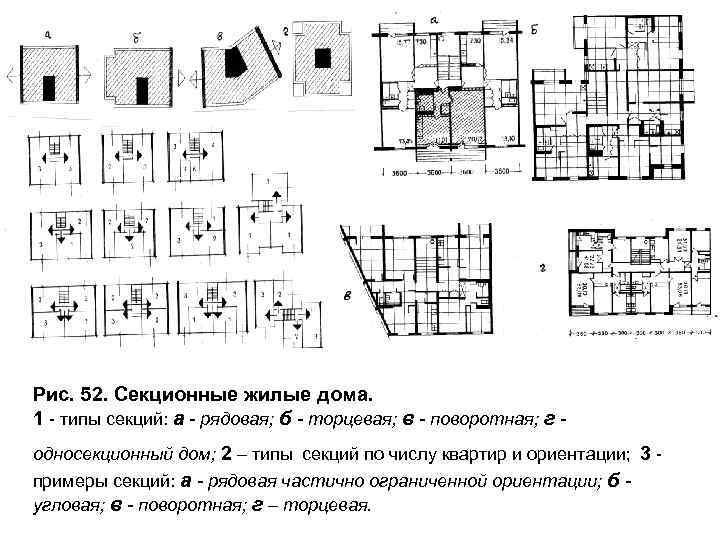

Рис. 52. Секционные жилые дома. 1 - типы секций: а - рядовая; б - торцевая; в - поворотная; г односекционный дом; 2 – типы секций по числу квартир и ориентации; 3 примеры секций: а - рядовая частично ограниченной ориентации; б угловая; в - поворотная; г – торцевая.

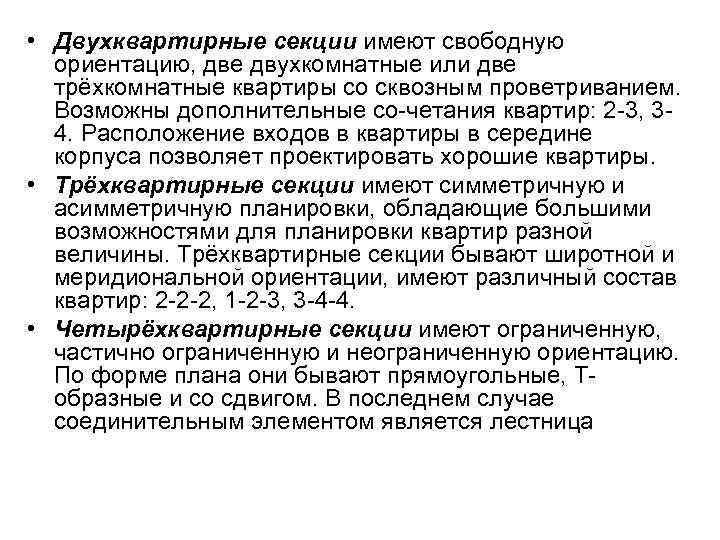

• Двухквартирные секции имеют свободную ориентацию, две двухкомнатные или две трёхкомнатные квартиры со сквозным проветриванием. Возможны дополнительные со-четания квартир: 2 -3, 34. Расположение входов в квартиры в середине корпуса позволяет проектировать хорошие квартиры. • Трёхквартирные секции имеют симметричную и асимметричную планировки, обладающие большими возможностями для планировки квартир разной величины. Трёхквартирные секции бывают широтной и меридиональной ориентации, имеют различный состав квартир: 2 -2 -2, 1 -2 -3, 3 -4 -4. • Четырёхквартирные секции имеют ограниченную, частично ограниченную и неограниченную ориентацию. По форме плана они бывают прямоугольные, Тобразные и со сдвигом. В последнем случае соединительным элементом является лестница

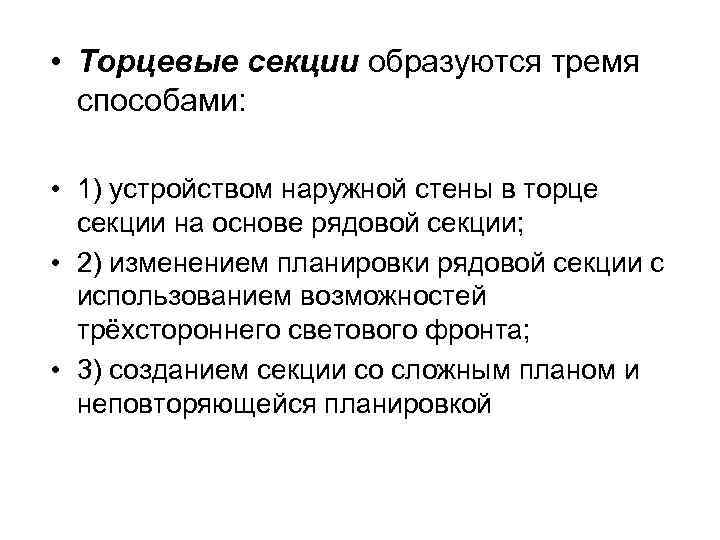

• Торцевые секции образуются тремя способами: • 1) устройством наружной стены в торце секции на основе рядовой секции; • 2) изменением планировки рядовой секции с использованием возможностей трёхстороннего светового фронта; • 3) созданием секции со сложным планом и неповторяющейся планировкой

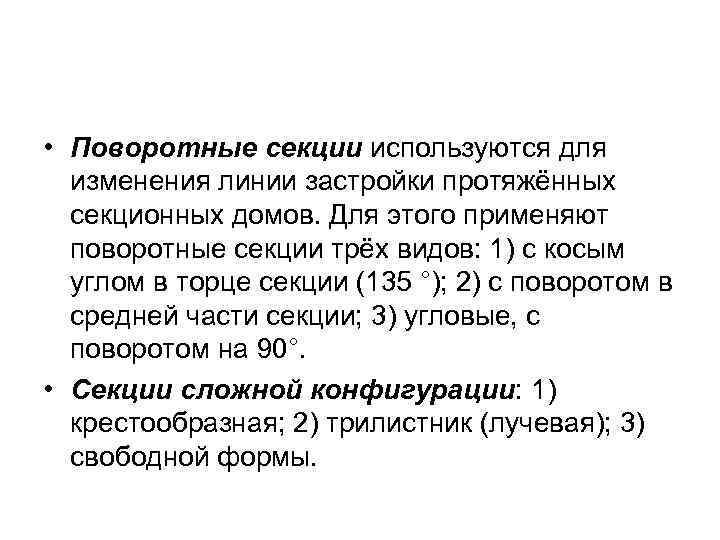

• Поворотные секции используются для изменения линии застройки протяжённых секционных домов. Для этого применяют поворотные секции трёх видов: 1) с косым углом в торце секции (135 °); 2) с поворотом в средней части секции; 3) угловые, с поворотом на 90°. • Секции сложной конфигурации: 1) крестообразная; 2) трилистник (лучевая); 3) свободной формы.

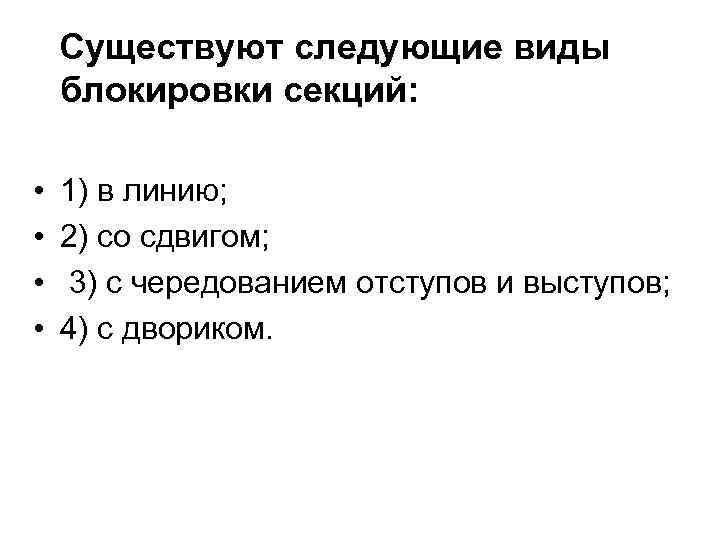

Существуют следующие виды блокировки секций: • • 1) в линию; 2) со сдвигом; 3) с чередованием отступов и выступов; 4) с двориком.

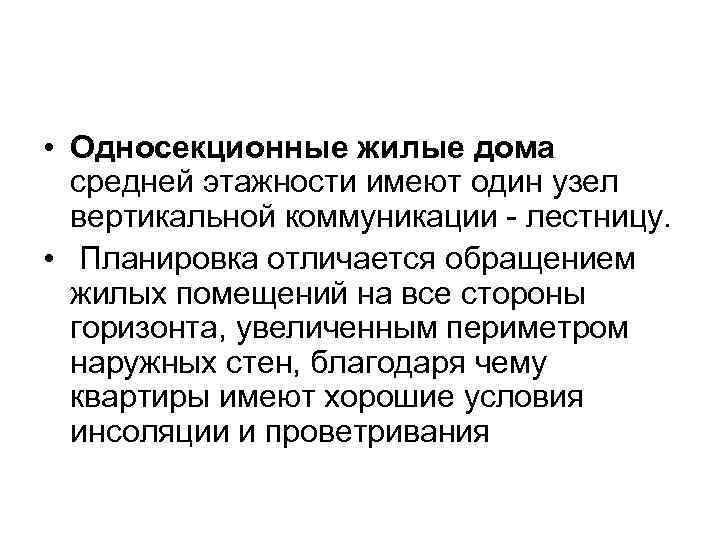

• Односекционные жилые дома средней этажности имеют один узел вертикальной коммуникации - лестницу. • Планировка отличается обращением жилых помещений на все стороны горизонта, увеличенным периметром наружных стен, благодаря чему квартиры имеют хорошие условия инсоляции и проветривания

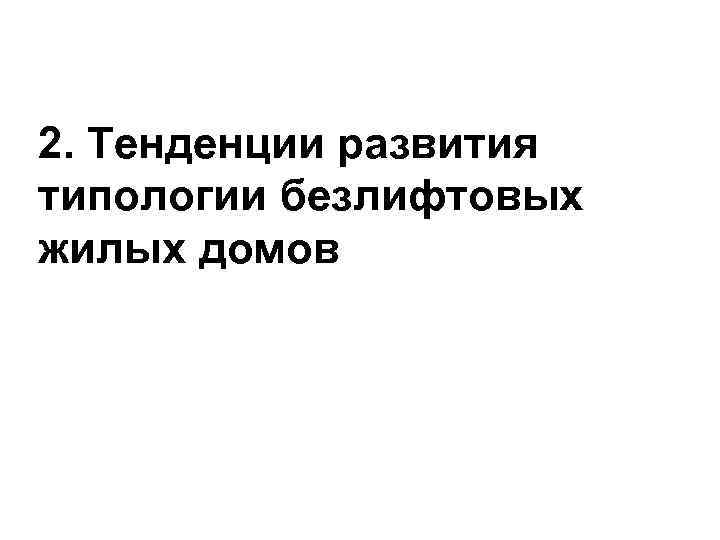

2. Тенденции развития типологии безлифтовых жилых домов

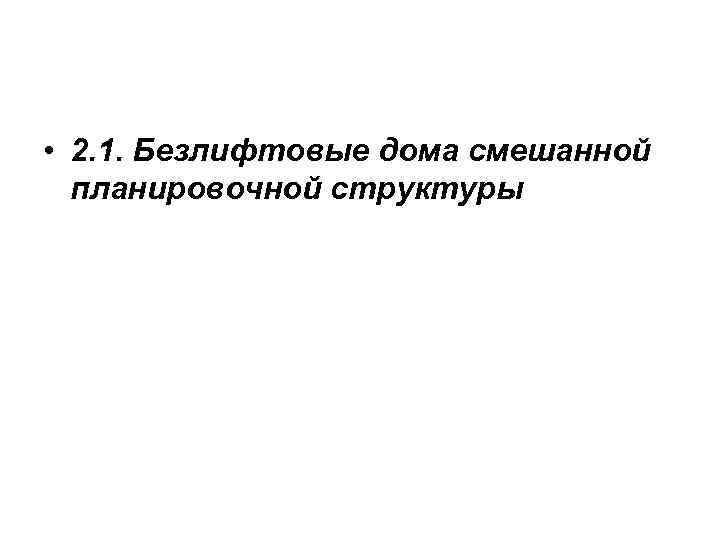

• 2. 1. Безлифтовые дома смешанной планировочной структуры
• Мировая практика строительства безлифтовых жилых домов показывает самые разнообразные комбинации группировок блок-квартир как по вертикали, так и по горизонтали. • Однако в любом случае необходимо совмещение элементов конструкций и инженерных коммуникаций санитарногигиенических приборов

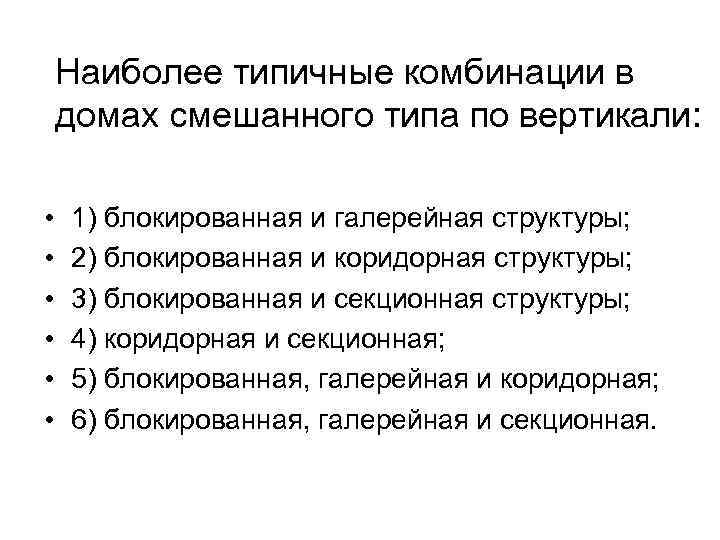

Наиболее типичные комбинации в домах смешанного типа по вертикали: • • • 1) блокированная и галерейная структуры; 2) блокированная и коридорная структуры; 3) блокированная и секционная структуры; 4) коридорная и секционная; 5) блокированная, галерейная и коридорная; 6) блокированная, галерейная и секционная.

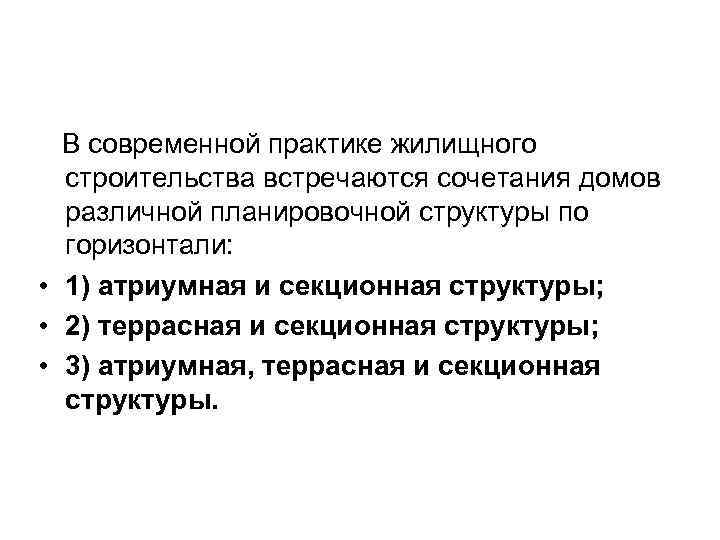

В современной практике жилищного строительства встречаются сочетания домов различной планировочной структуры по горизонтали: • 1) атриумная и секционная структуры; • 2) террасная и секционная структуры; • 3) атриумная, террасная и секционная структуры.

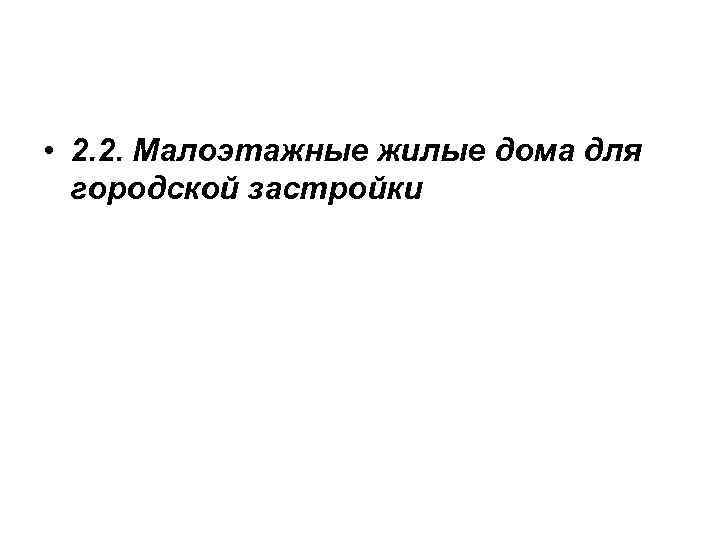

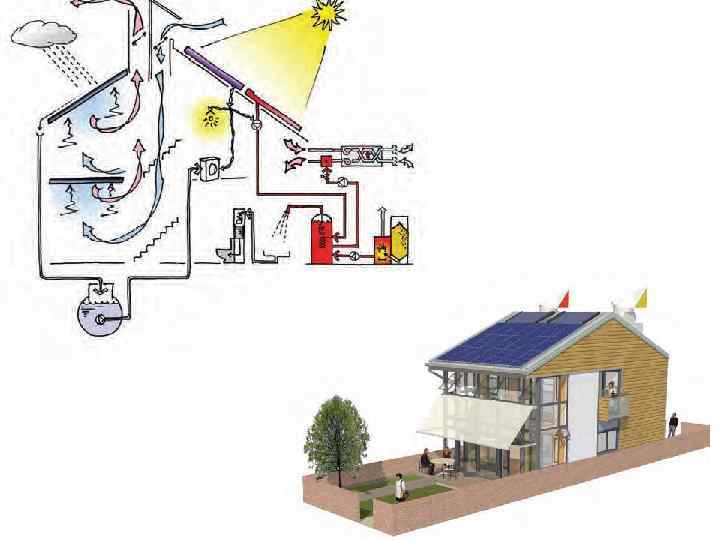

• 2. 2. Малоэтажные жилые дома для городской застройки

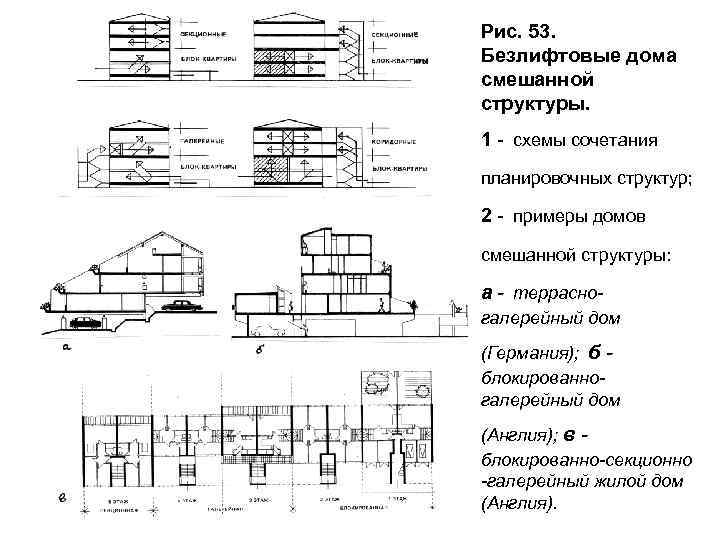

Рис. 53. Безлифтовые дома смешанной структуры. 1 - схемы сочетания планировочных структур; 2 - примеры домов смешанной структуры: а - террасногалерейный дом (Германия); б блокированногалерейный дом (Англия); в блокированно-секционно -галерейный жилой дом (Англия).

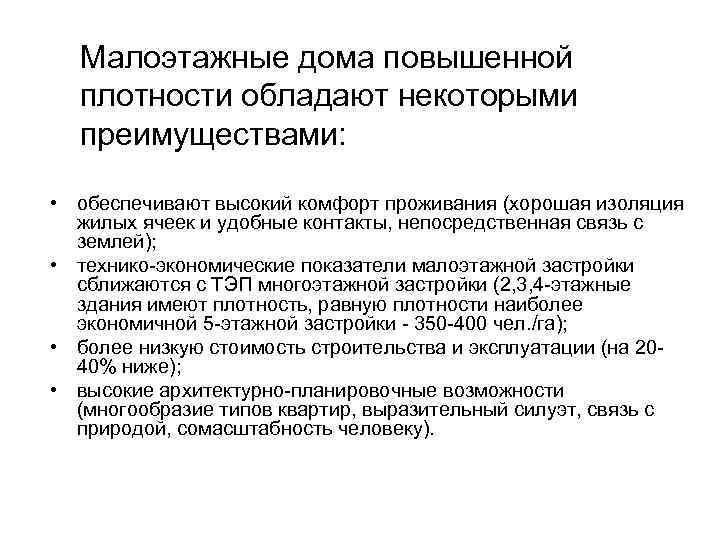

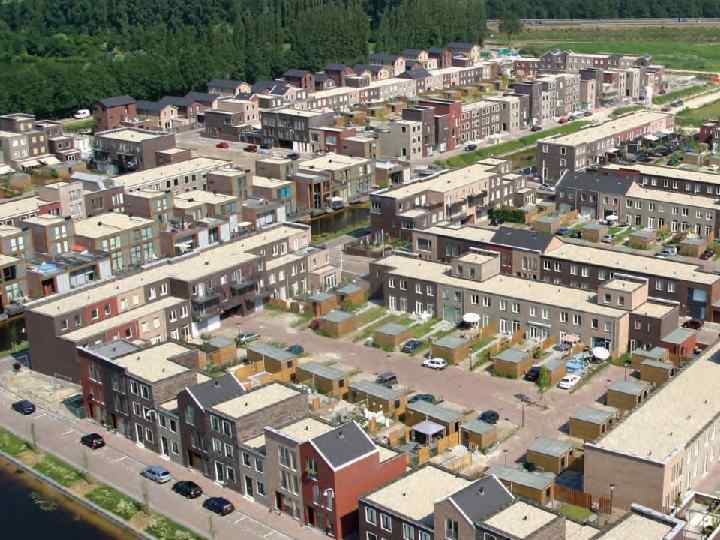

Малоэтажные дома повышенной плотности обладают некоторыми преимуществами: • обеспечивают высокий комфорт проживания (хорошая изоляция жилых ячеек и удобные контакты, непосредственная связь с землей); • технико-экономические показатели малоэтажной застройки сближаются с ТЭП многоэтажной застройки (2, 3, 4 -этажные здания имеют плотность, равную плотности наиболее экономичной 5 -этажной застройки - 350 -400 чел. /га); • более низкую стоимость строительства и эксплуатации (на 2040% ниже); • высокие архитектурно-планировочные возможности (многообразие типов квартир, выразительный силуэт, связь с природой, сомасштабность человеку).

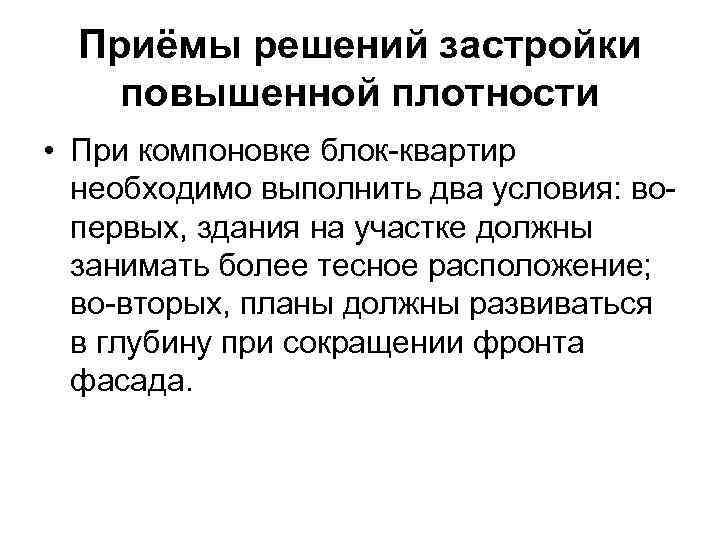

Приёмы решений застройки повышенной плотности • При компоновке блок-квартир необходимо выполнить два условия: вопервых, здания на участке должны занимать более тесное расположение; во-вторых, планы должны развиваться в глубину при сокращении фронта фасада.

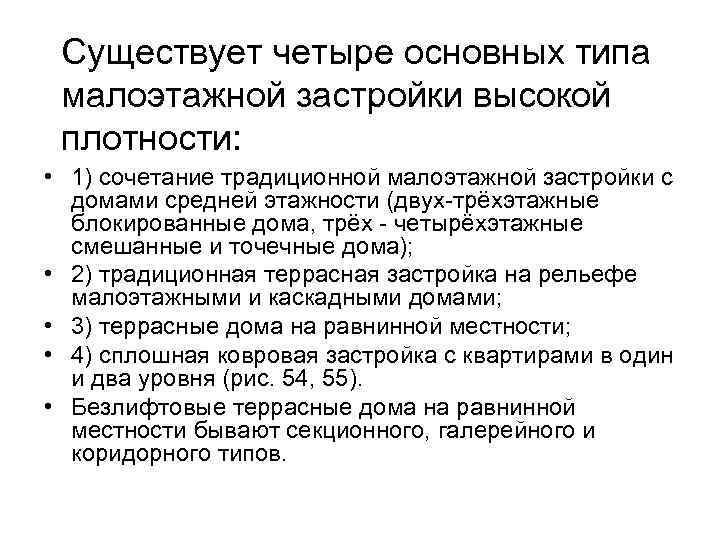

Существует четыре основных типа малоэтажной застройки высокой плотности: • 1) сочетание традиционной малоэтажной застройки с домами средней этажности (двух-трёхэтажные блокированные дома, трёх - четырёхэтажные смешанные и точечные дома); • 2) традиционная террасная застройка на рельефе малоэтажными и каскадными домами; • 3) террасные дома на равнинной местности; • 4) сплошная ковровая застройка с квартирами в один и два уровня (рис. 54, 55). • Безлифтовые террасные дома на равнинной местности бывают секционного, галерейного и коридорного типов.

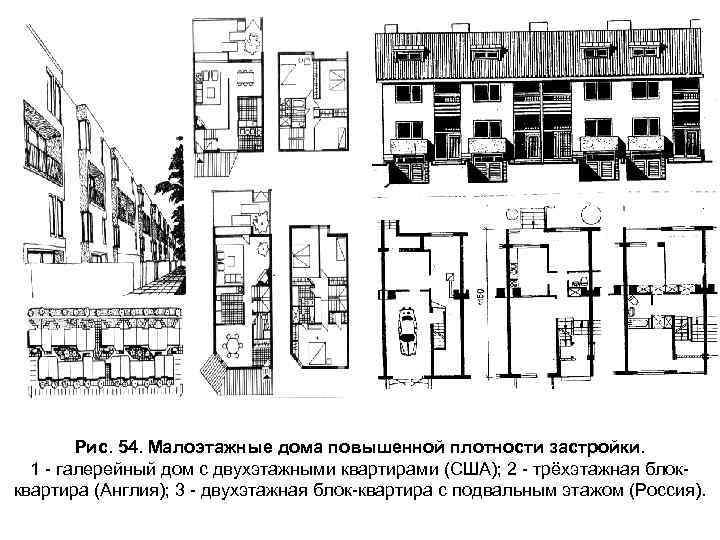

Рис. 54. Малоэтажные дома повышенной плотности застройки. 1 - галерейный дом с двухэтажными квартирами (США); 2 - трёхэтажная блокквартира (Англия); 3 - двухэтажная блок-квартира с подвальным этажом (Россия).

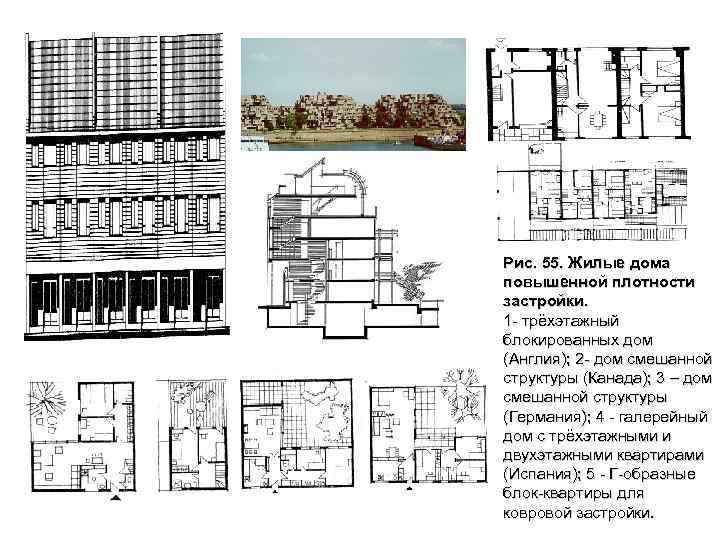

Рис. 55. Жилые дома повышенной плотности застройки. 1 - трёхэтажный блокированных дом (Англия); 2 - дом смешанной структуры (Канада); 3 – дом смешанной структуры (Германия); 4 - галерейный дом с трёхэтажными и двухэтажными квартирами (Испания); 5 - Г-образные блок-квартиры для ковровой застройки.

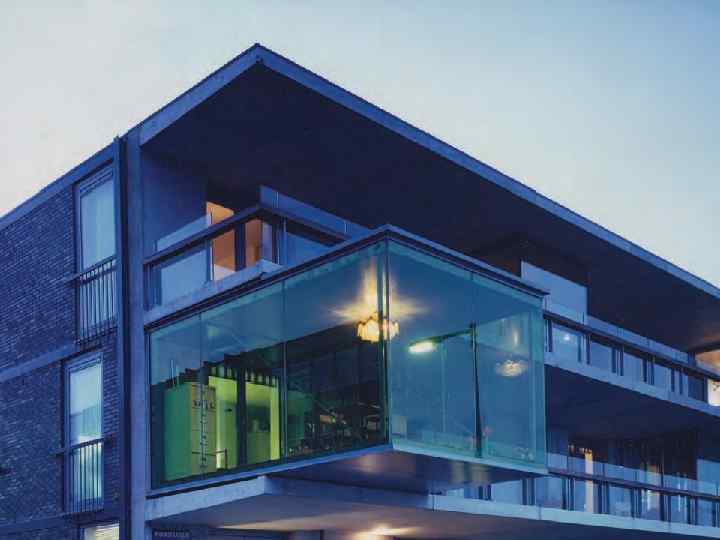

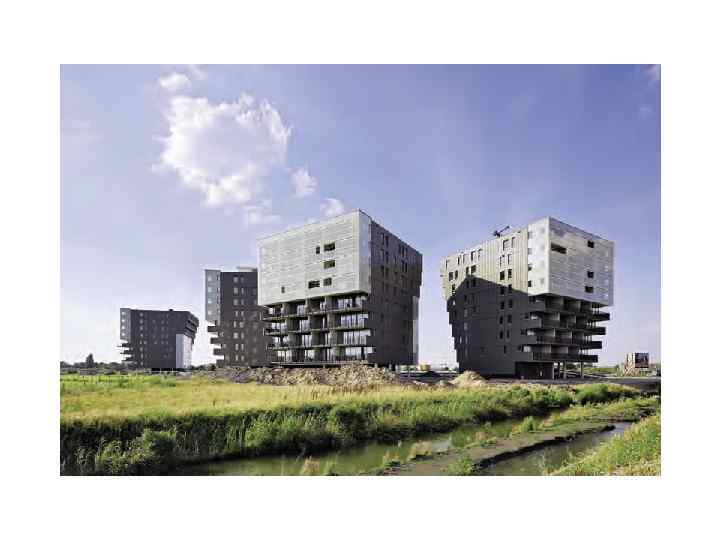

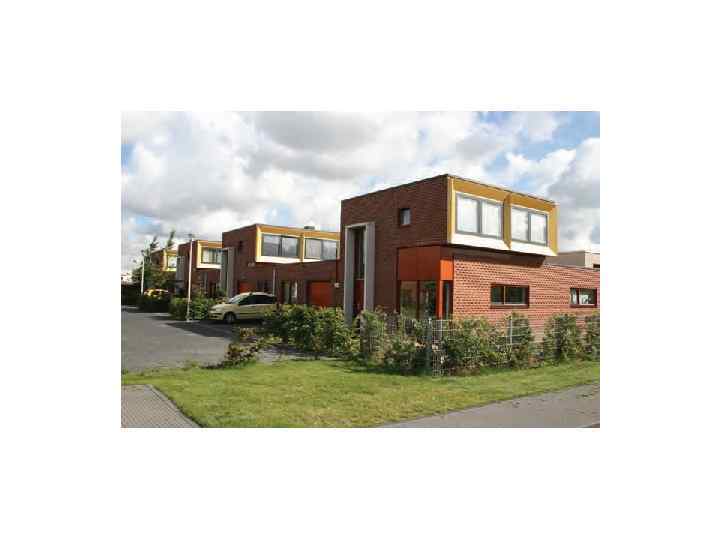

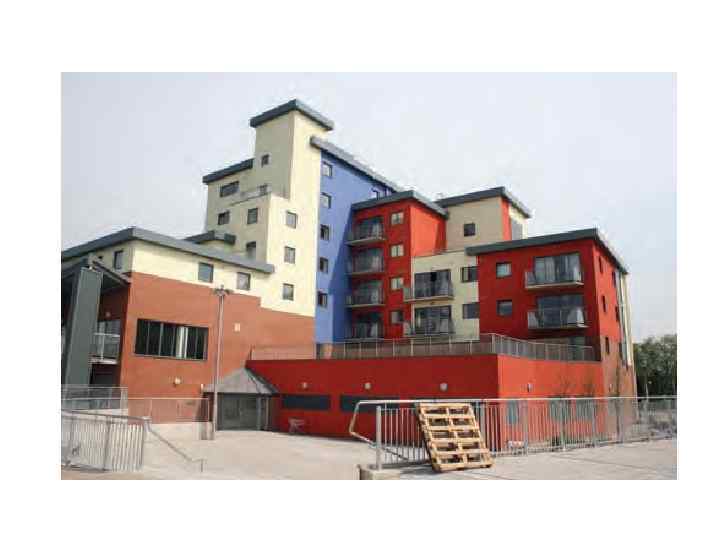

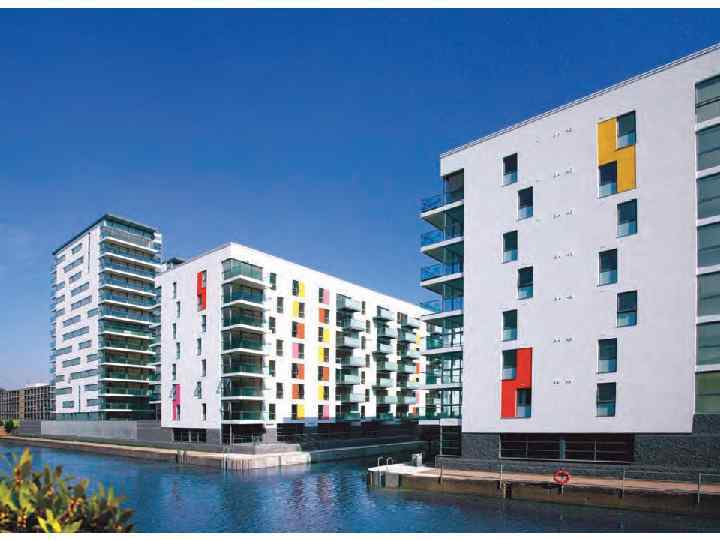

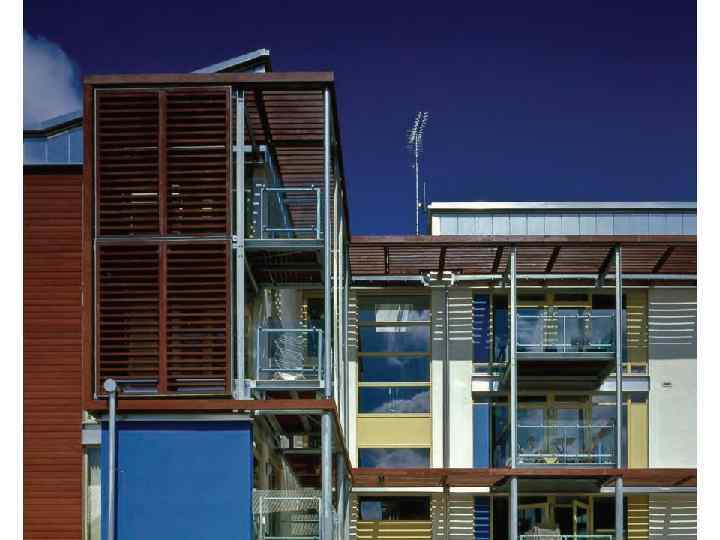

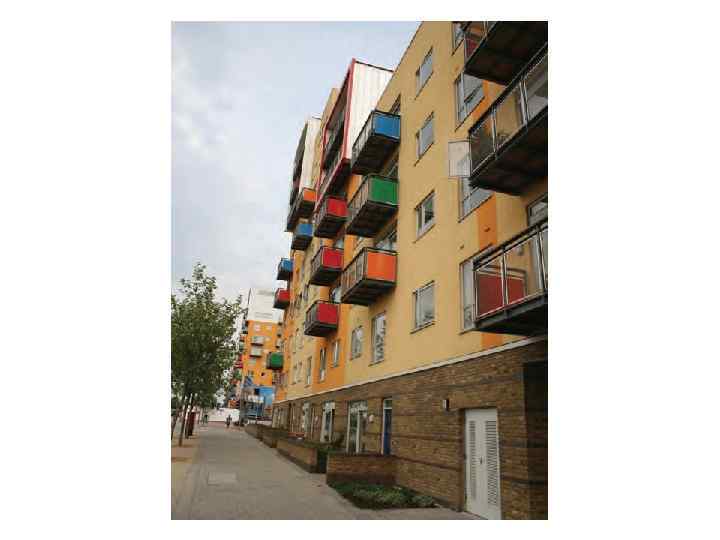

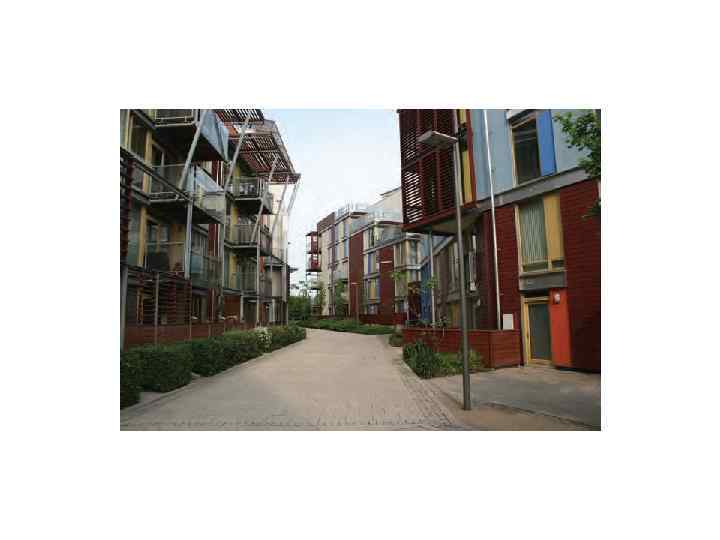

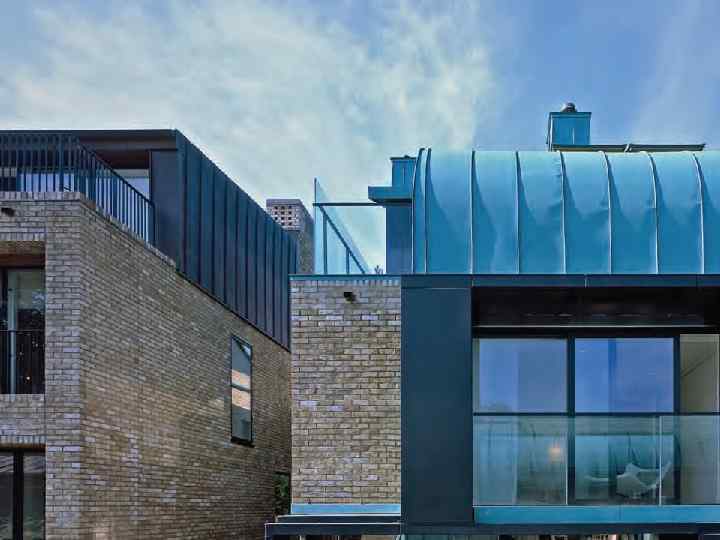

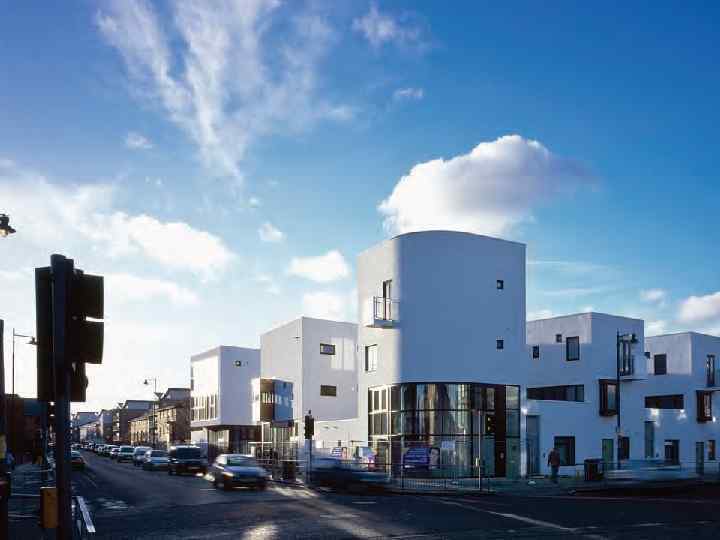

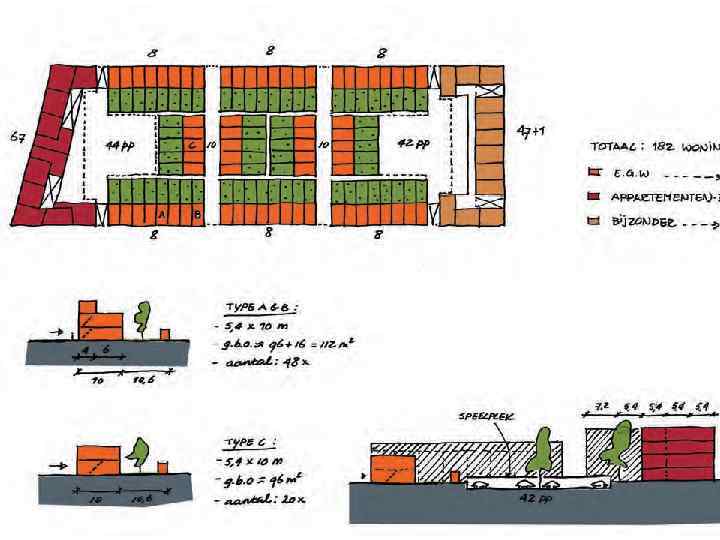

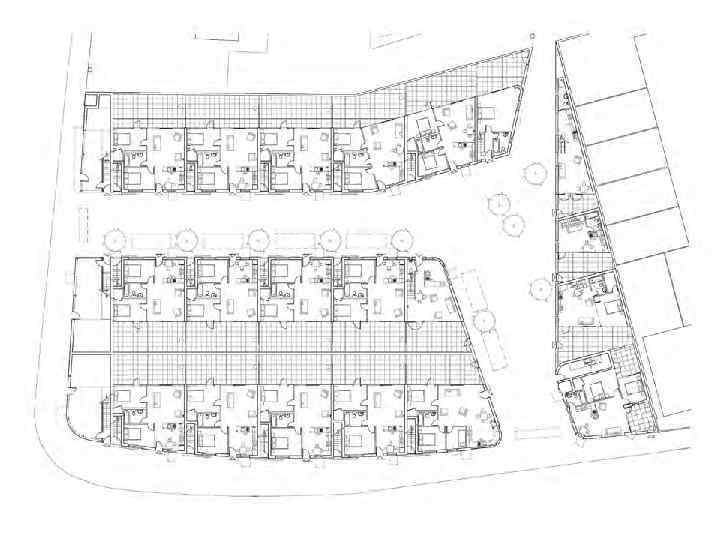

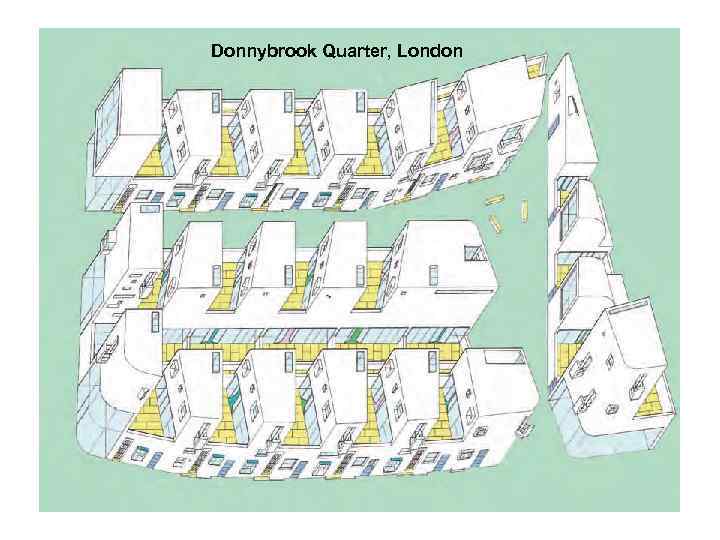

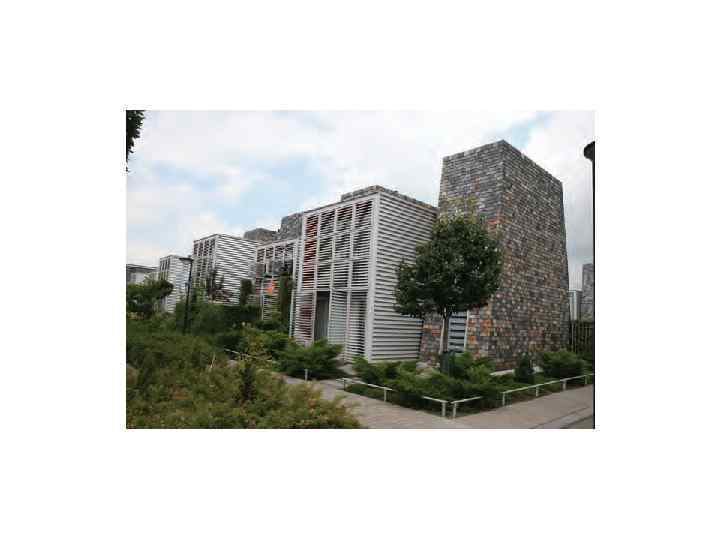

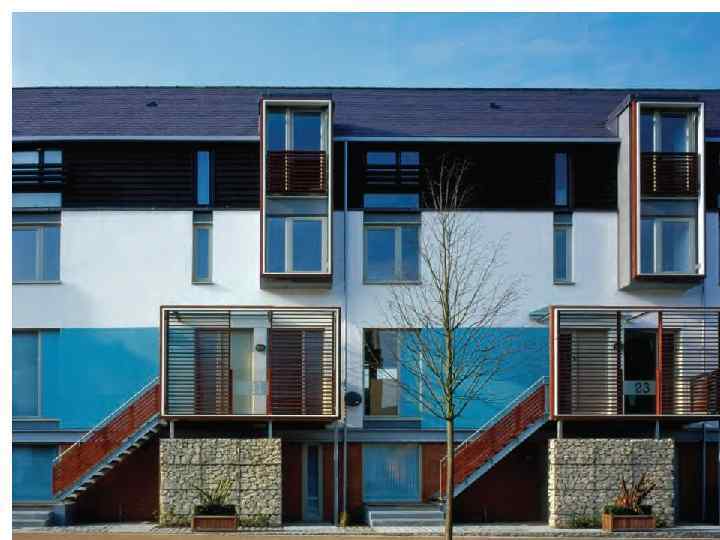

Donnybrook Quarter, London
