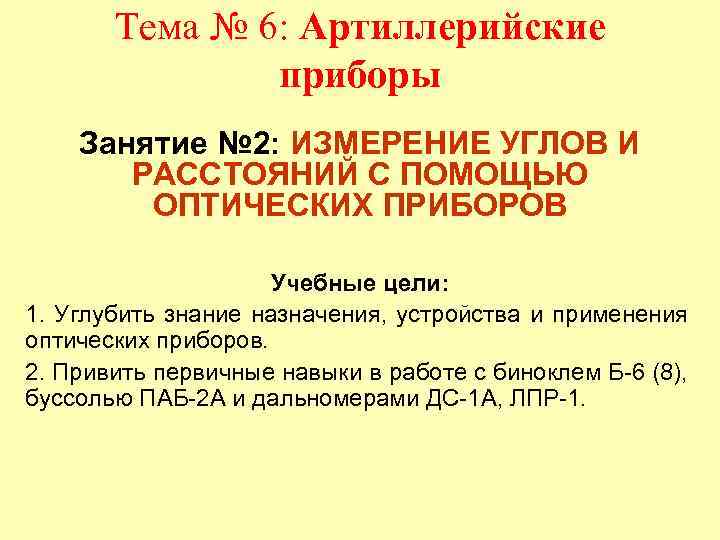

Тема № 6: Артиллерийские приборы Занятие № 2: ИЗМЕРЕНИЕ УГЛОВ И РАССТОЯНИЙ С ПОМОЩЬЮ ОПТИЧЕСКИХ ПРИБОРОВ Учебные цели: 1. Углубить знание назначения, устройства и применения оптических приборов. 2. Привить первичные навыки в работе с биноклем Б-6 (8), буссолью ПАБ-2 А и дальномерами ДС-1 А, ЛПР-1.

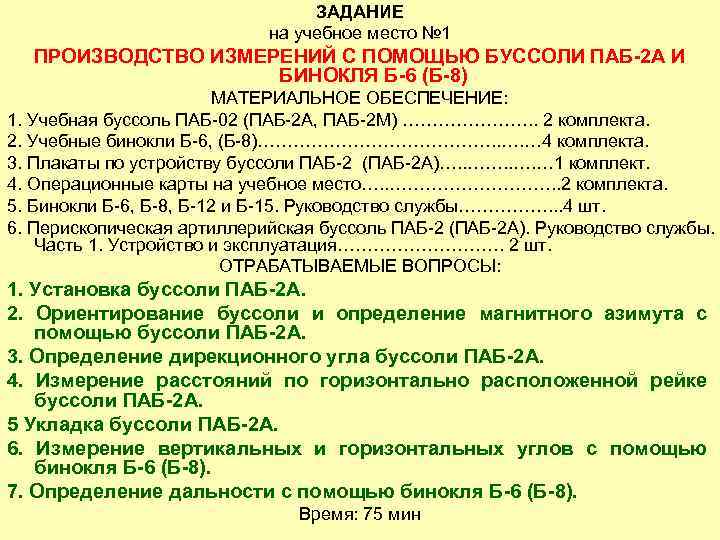

ЗАДАНИЕ на учебное место № 1 ПРОИЗВОДСТВО ИЗМЕРЕНИЙ С ПОМОЩЬЮ БУССОЛИ ПАБ-2 А И БИНОКЛЯ Б-6 (Б-8) МАТЕРИАЛЬНОЕ ОБЕСПЕЧЕНИЕ: 1. Учебная буссоль ПАБ-02 (ПАБ-2 А, ПАБ-2 М) …………………. . 2 комплекта. 2. Учебные бинокли Б-6, (Б-8)…………………. . …. … 4 комплекта. 3. Плакаты по устройству буссоли ПАБ-2 (ПАБ-2 А)…. . …. … 1 комплект. 4. Операционные карты на учебное место…. . ……………. . 2 комплекта. 5. Бинокли Б-6, Б-8, Б-12 и Б-15. Руководство службы……………. . . 4 шт. 6. Перископическая артиллерийская буссоль ПАБ-2 (ПАБ-2 А). Руководство службы. Часть 1. Устройство и эксплуатация……………. 2 шт. ОТРАБАТЫВАЕМЫЕ ВОПРОСЫ: 1. Установка буссоли ПАБ-2 А. 2. Ориентирование буссоли и определение магнитного азимута с помощью буссоли ПАБ-2 А. 3. Определение дирекционного угла буссоли ПАБ-2 А. 4. Измерение расстояний по горизонтально расположенной рейке буссоли ПАБ-2 А. 5 Укладка буссоли ПАБ-2 А. 6. Измерение вертикальных и горизонтальных углов с помощью бинокля Б-6 (Б-8). 7. Определение дальности с помощью бинокля Б-6 (Б-8). Время: 75 мин
Рис. 2. Бинокль Б-8: 1 - монокуляры: 2 -шарнир; 3 - верхняя крышка; 4 - правый окуляр с сеткой; 5 - объектив; 6 - приливы; 7 - светофильтр; 9 - винты для крепления накладки; 10 - нижняя крышка. Рис. 3. Угломерная сетка бинокля

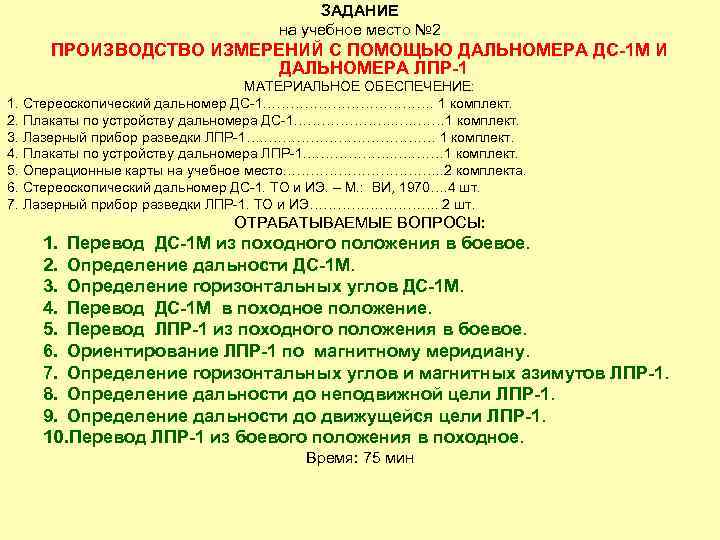

ЗАДАНИЕ на учебное место № 2 ПРОИЗВОДСТВО ИЗМЕРЕНИЙ С ПОМОЩЬЮ ДАЛЬНОМЕРА ДС-1 М И ДАЛЬНОМЕРА ЛПР-1 МАТЕРИАЛЬНОЕ ОБЕСПЕЧЕНИЕ: 1. Стереоскопический дальномер ДС-1………………. 1 комплект. 2. Плакаты по устройству дальномера ДС-1…………………. . …. …… 1 комплект. 3. Лазерный прибор разведки ЛПР-1…. . ……………… 1 комплект. 4. Плакаты по устройству дальномера ЛПР-1…. ……………. . …. …… 1 комплект. 5. Операционные карты на учебное место………………. . 2 комплекта. 6. Стереоскопический дальномер ДС-1. ТО и ИЭ. – М. : ВИ, 1970…. 4 шт. 7. Лазерный прибор разведки ЛПР-1. ТО и ИЭ……………. 2 шт. ОТРАБАТЫВАЕМЫЕ ВОПРОСЫ: 1. Перевод ДС-1 М из походного положения в боевое. 2. Определение дальности ДС-1 М. 3. Определение горизонтальных углов ДС-1 М. 4. Перевод ДС-1 М в походное положение. 5. Перевод ЛПР-1 из походного положения в боевое. 6. Ориентирование ЛПР-1 по магнитному меридиану. 7. Определение горизонтальных углов и магнитных азимутов ЛПР-1. 8. Определение дальности до неподвижной цели ЛПР-1. 9. Определение дальности до движущейся цели ЛПР-1. 10. Перевод ЛПР-1 из боевого положения в походное. Время: 75 мин

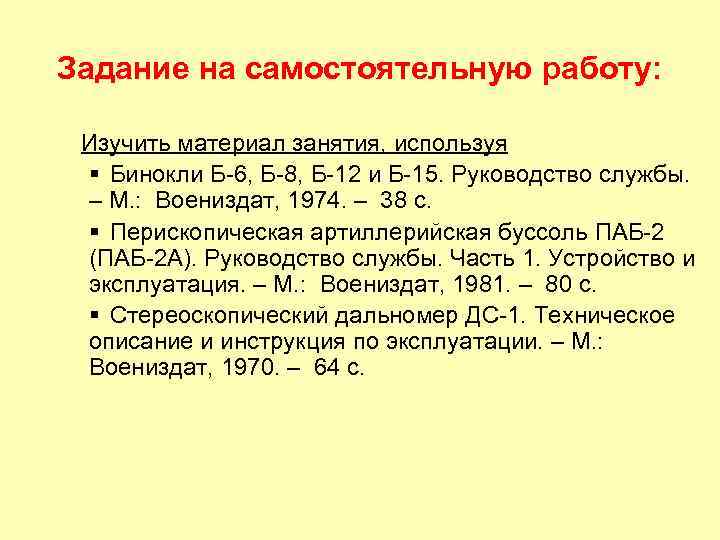

Задание на самостоятельную работу: Изучить материал занятия, используя § Бинокли Б-6, Б-8, Б-12 и Б-15. Руководство службы. – М. : Воениздат, 1974. – 38 с. § Перископическая артиллерийская буссоль ПАБ-2 (ПАБ-2 А). Руководство службы. Часть 1. Устройство и эксплуатация. – М. : Воениздат, 1981. – 80 с. § Стереоскопический дальномер ДС-1. Техническое описание и инструкция по эксплуатации. – М. : Воениздат, 1970. – 64 с.
