Расположение АБК относительно производственных зданий встроенные пристроенные отдельностоящие § Административно-бытовые здания –это здания, в которых размещаются помещения управления производством и культурно-бытового обслуживания

Расположение АБК относительно производственных зданий § Примеры расположения зданий

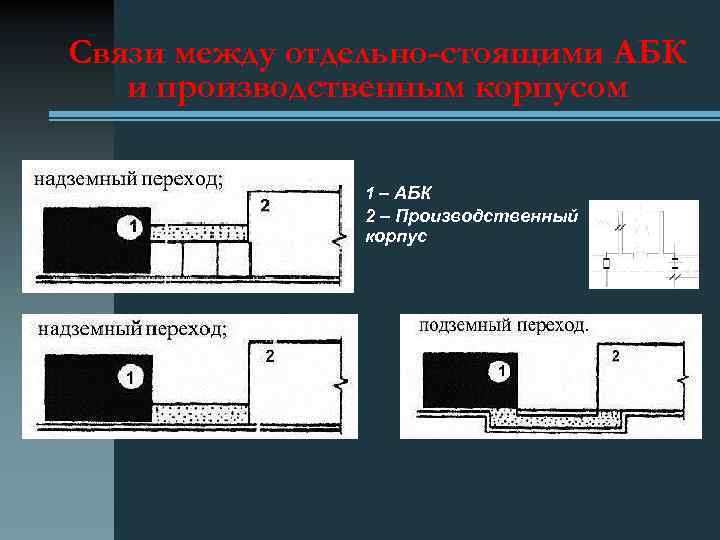

Связи между отдельно-стоящими АБК и производственным корпусом 1 – АБК 2 – Производственный корпус

Блоки АБК гардеробнодушевой административный здравоохранения общественного питания Гардеробно-душевой блок Ø Состав бытовых помещений и их площади определяются расчетом, который заключается в определении необходимого числа приборов, устанавливается согласно группе производственного процесса. Ø «Мокрые» помещения (душевые и преддушевые) не должны соприкасаться с наружными ограждающими конструкциями. При поэтажном расположении гардеробных «мокрые» помещения должны находиться друг под другом. Душевые, умывальные и уборные не допускается размещать над помещениями административно-конторскими и общественного питания. В связи с этим санитарно-бытовые помещения размещают этажом ниже административноконторских.

Планировка гардеробно-душевых блоков а центрально продольное расположение душевых кабин; б то же, центрально поперечное; в то же, раздельно секционное; 1 мужской гардероб домашней одежды; 2 то же, рабочей; 3 “грязные” людские потоки; 4 женский гардероб рабочей одежды; 5 то же, домашней; 6 ’’чистые” людские потоки; 7 душе вые

Планировка гардеробно-душевых блоков 1 помещение глажения одежды и чистки обуви; 2 холл; 3 помещение для обслуживающего персонала; 4 вент камера; 5 уборная; 6 гардероб домашней и уличной одежды; 7 умы вальная с ножными ваннами; 8 преддушевая; 9 душевая; 10 гардероб рабочей одежды; 11 сдача грязной одежды; 12 получение чистой одежды

Планировка гардеробно-душевых блоков 1 - гардеробная; 2 - санузел; 3 - кладовая для чистой одежды; 4 – место дежурного персонала; 5 - хозяйственная кладовая; 6 - путь движения рабочих после посещения душевой; 7 - то же, до посещения душевой; 8 - место для раздевания и сдачи грязной спецодежды; 9 - кладовая для приема грязной одежды; 10 - преддушевая; 11 - душевая

Планировка гардеробно-душевых блоков в умывальная; г уборные а гардеробные для хранения домашней и специальной одежды; б душевая с умывальниками;

Планировка гардеробно-душевых блоков Габариты шкафов и проходов в гардеробных Габариты кабин душевых и проходов между ними

Планировка гардеробно-душевых блоков Габариты умывальников и проходов между ними

Конструктивное решение АБК Используется каркасная конструктивная схема с сеткой колонн: (6+6) х 6, (6+6+6) х 6, и, реже, - (6+3+6) х 6 м. Высота этажа - 3, 3 м. Используются типовые конструкции из сборного железобетона, применяемые для общественных зданий: Колонны - на один, два или три этажа сечением 300 х300 (400 х400) мм. Колонны крайних рядов имеют осевую или нулевую привязку к разбивочным осям. Торцовые колонны имеют осевую привязку. Фундаменты под колонны – стаканного типа, одноступенчатые.

Конструктивное решение АБК Ригели - таврового сечения. Плиты перекрытий - пустотные: 5, 8 х 1, 5 х 0, 220 м. а — опирание на ригель плит длиной 3 и 6 м; б — то же, длиной 7, 2 и 9 м; в — опирание ригеля на консоли колонн; 1 — конструкция пола; 2 — бетон замоноличивания; 3 — связевая плита перекрытия

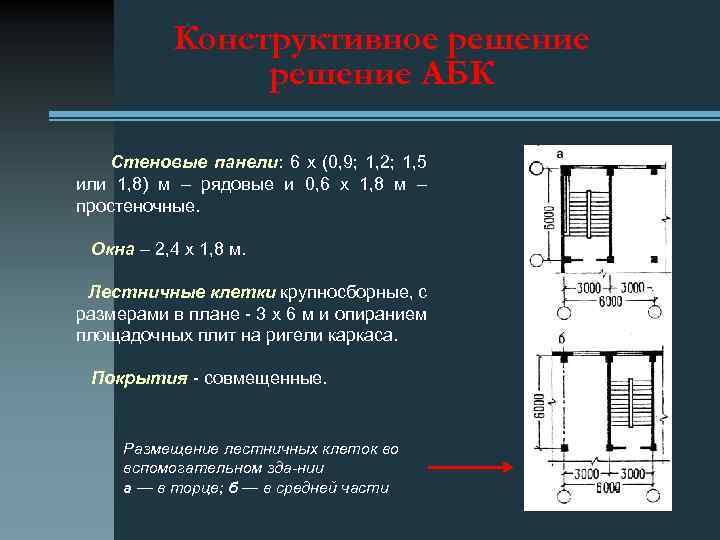

Конструктивное решение АБК Стеновые панели: 6 х (0, 9; 1, 2; 1, 5 или 1, 8) м – рядовые и 0, 6 х 1, 8 м – простеночные. Окна – 2, 4 х 1, 8 м. Лестничные клетки крупносборные, с размерами в плане - 3 х 6 м и опиранием площадочных плит на ригели каркаса. Покрытия - совмещенные. Размещение лестничных клеток во вспомогательном зда нии а — в торце; б — в средней части
