Тема 6 1 Структура современного персонального компьютера Правила

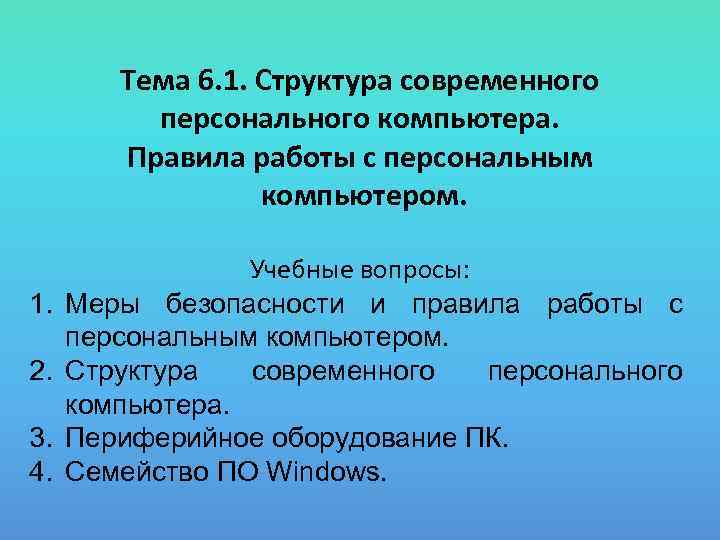

Тема 6. 1. Структура современного персонального компьютера. Правила работы с персональным компьютером. 1. 2. 3. 4. Учебные вопросы: Меры безопасности и правила работы с персональным компьютером. Структура современного персонального компьютера. Периферийное оборудование ПК. Семейство ПО Windows.

Меры безопасности и правила работы с персональным компьютером. • • При эксплуатации необходимо остерегаться: -поражения электрическим током; -механических повреждений, травм. К работе с персональным компьютером допускаются лица: • имеющие персональные навыки, изучившие руководство по эксплуатации персонального компьютера и знающие порядок включения и отключения электронных устройств; прошедшие вводный инструктаж, а также инструктаж по безопасности труда непосредственно на рабочем месте. • профессиональные пользователи должны проходить обязательные предварительные (при поступлении на работу) и периодические медосмотры.

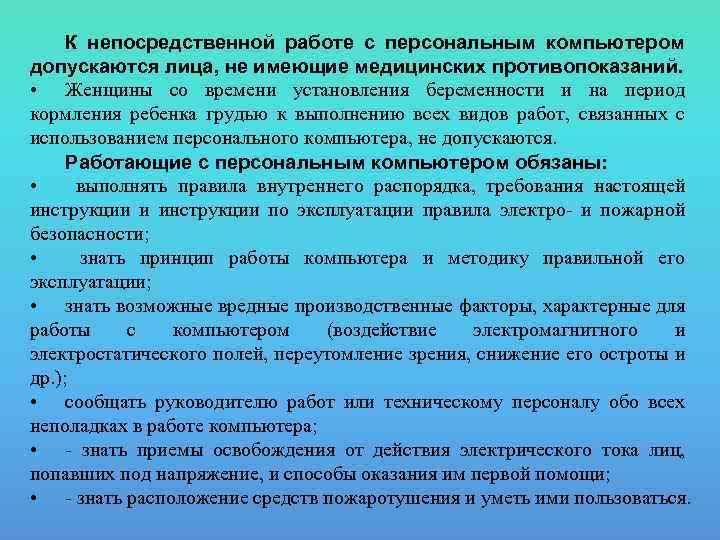

К непосредственной работе с персональным компьютером допускаются лица, не имеющие медицинских противопоказаний. • Женщины со времени установления беременности и на период кормления ребенка грудью к выполнению всех видов работ, связанных с использованием персонального компьютера, не допускаются. Работающие с персональным компьютером обязаны: • выполнять правила внутреннего распорядка, требования настоящей инструкции и инструкции по эксплуатации правила электро- и пожарной безопасности; • знать принцип работы компьютера и методику правильной его эксплуатации; • знать возможные вредные производственные факторы, характерные для работы с компьютером (воздействие электромагнитного и электростатического полей, переутомление зрения, снижение его остроты и др. ); • сообщать руководителю работ или техническому персоналу обо всех неполадках в работе компьютера; • - знать приемы освобождения от действия электрического тока лиц, попавших под напряжение, и способы оказания им первой помощи; • - знать расположение средств пожаротушения и уметь ими пользоваться.

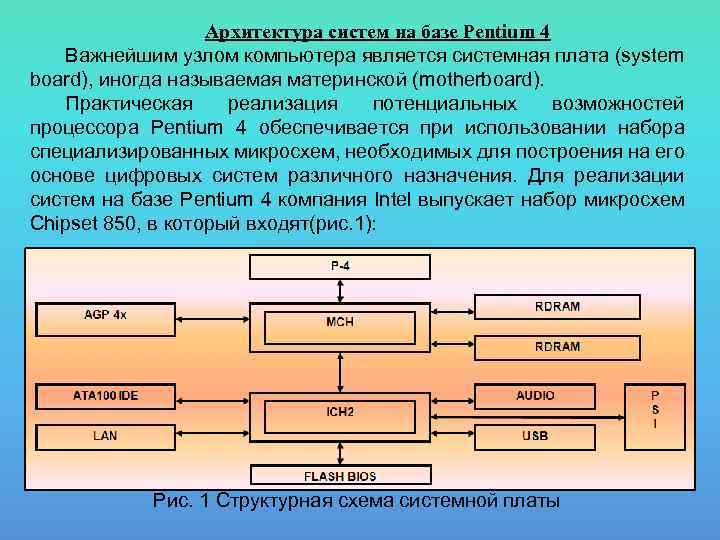

Архитектура систем на базе Pentium 4 Важнейшим узлом компьютера является системная плата (system board), иногда называемая материнской (motherboard). Практическая реализация потенциальных возможностей процессора Pentium 4 обеспечивается при использовании набора специализированных микросхем, необходимых для построения на его основе цифровых систем различного назначения. Для реализации систем на базе Pentium 4 компания Intel выпускает набор микросхем Chipset 850, в который входят(рис. 1): Рис. 1 Структурная схема системной платы

Микроархитектура процессоров Pentium 4 Основные особенности процессора Pentium 4 связаны с его микроархитектурой. Микроархитектура процессора определяет реализацию его внутренней структуры, принципы выполнения поступающих команд, способы размещения и обработки данных. Как анонсировала компания Intel, новая микроархитектура процессора Pentium 4, получившая название Net. Burst (пакетно-сетевая), ориентирована на эффективную работу с Интернет-приложениями. Необходимо отметить, что в микроархитектуре Net. Burst реализованы многие принципы, использованные в предыдущей модели Pentium III. Характерными чертами этой микроархитектуры являются: • гарвардская структура с разделением потоков команд и данных; • суперскалярная архитектура, обеспечивающая одновременное выполнение нескольких команд в параллельно работающих исполнительных устройствах; • динамическое изменение последовательности команд (выполнение команд с опережением — спекулятивное выполнение); • конвейерное исполнение команд; • предсказание направления ветвлений.

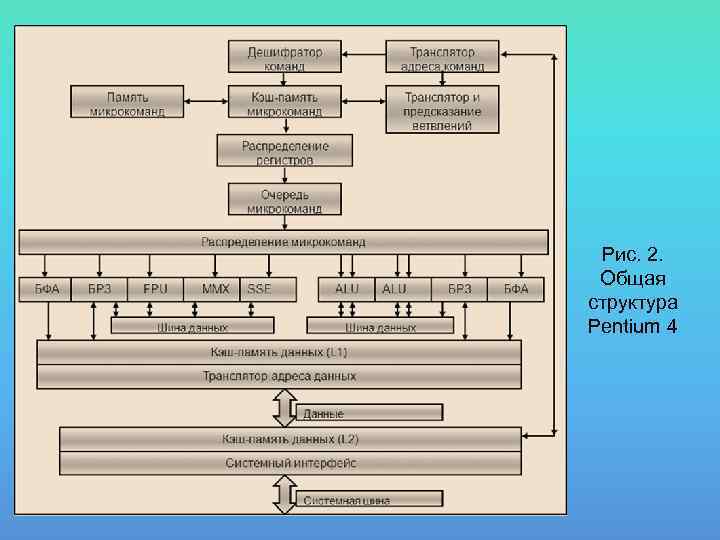

Рис. 2. Общая структура Pentium 4

Формфакторы материнских плат и блоков питания Существует несколько наиболее распространенных формфакторов. учитываемых при разработке системных плат. Формфактор (form factor) представляет собой физические параметры платы и определяет тип корпуса, в котором она может быть установлена. Наиболее известные форм факторы системных плат перечислены ниже. 1. АТХ; 2. Micro-ATX; 3. FLEX-АТХ; 4. NLX: 5. независимые конструкции (разработки компаний Compaq, Packard Bell, Hewlett-Packard, портативные/мобильные системы и т. д. ).

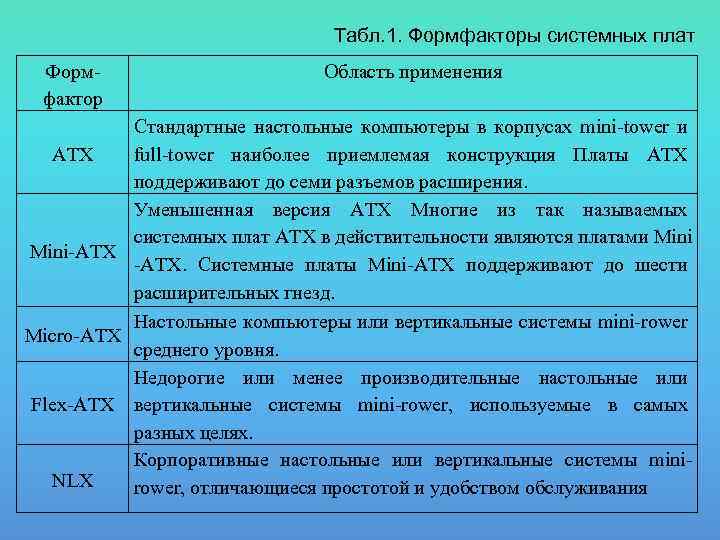

Табл. 1. Формфакторы системных плат Формфактор Область применения Стандартные настольные компьютеры в корпусах mini-tower и АТХ full-tower наиболее приемлемая конструкция Платы АТХ поддерживают до семи разъемов расширения. Уменьшенная версия АТХ Многие из так называемых системных плат АТХ в действительности являются платами Mini-АТХ -ATX. Системные платы Mini-ATX поддерживают до шести расширительных гнезд. Настольные компьютеры или вертикальные системы mini-rower Micro-ATX среднего уровня. Недорогие или менее производительные настольные или Flex-ATX вертикальные системы mini-rower, используемые в самых разных целях. Корпоративные настольные или вертикальные системы mini. NLX rower, отличающиеся простотой и удобством обслуживания

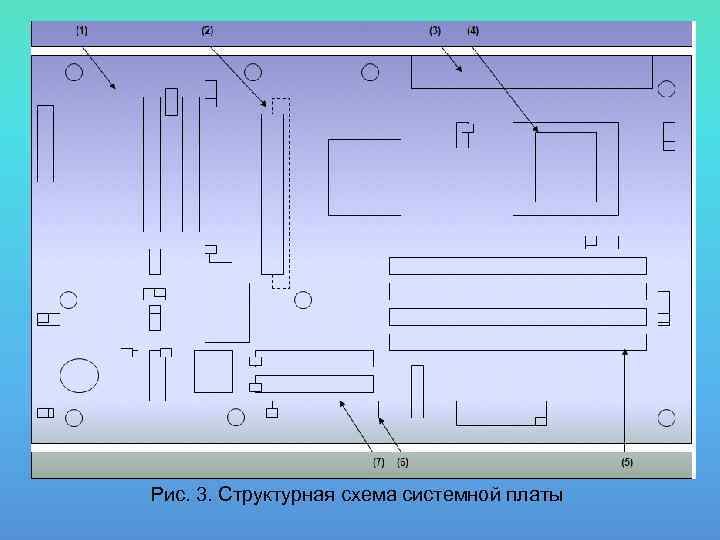

Рис. 3. Структурная схема системной платы

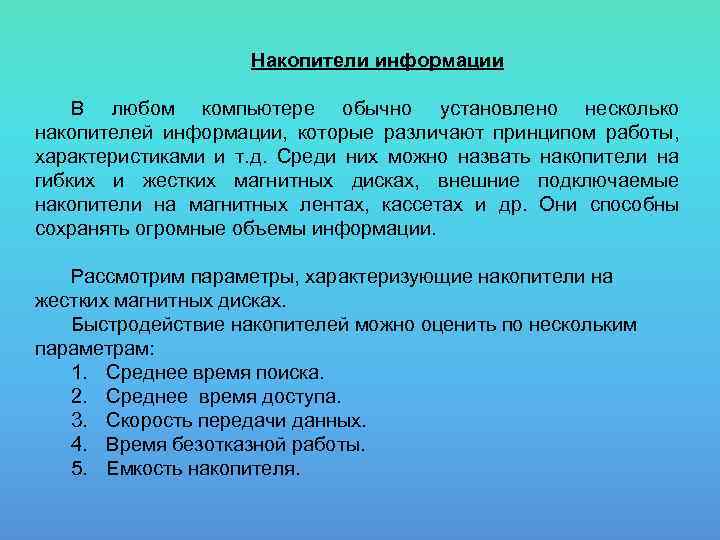

Накопители информации В любом компьютере обычно установлено несколько накопителей информации, которые различают принципом работы, характеристиками и т. д. Среди них можно назвать накопители на гибких и жестких магнитных дисках, внешние подключаемые накопители на магнитных лентах, кассетах и др. Они способны сохранять огромные объемы информации. Рассмотрим параметры, характеризующие накопители на жестких магнитных дисках. Быстродействие накопителей можно оценить по нескольким параметрам: 1. Среднее время поиска. 2. Среднее время доступа. 3. Скорость передачи данных. 4. Время безотказной работы. 5. Емкость накопителя.

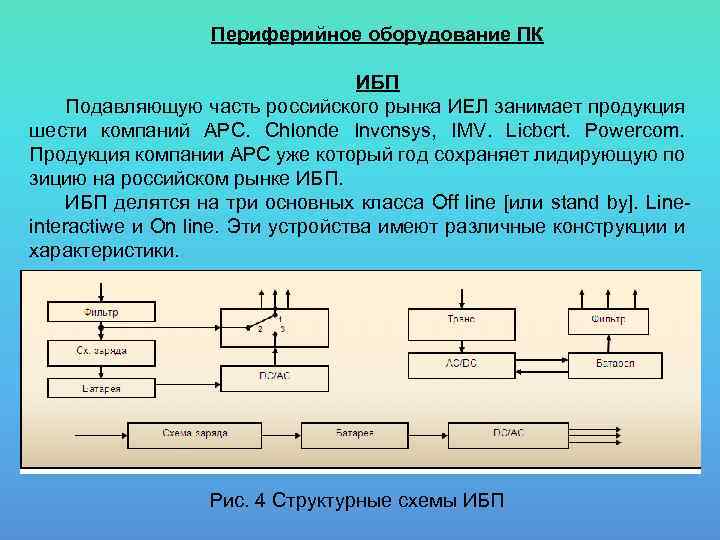

Периферийное оборудование ПК ИБП Подавляющую часть российского рынка ИЕЛ занимает продукция шести компаний АРС. Chlonde Invcnsys, IMV. Licbcrt. Powercom. Продукция компании АРС уже который год сохраняет лидирующую по зицию на российском рынке ИБП делятся на три основных класса Off line [или stand by]. Linеinteractiwe и On line. Эти устройства имеют различные конструкции и характеристики. Рис. 4 Структурные схемы ИБП

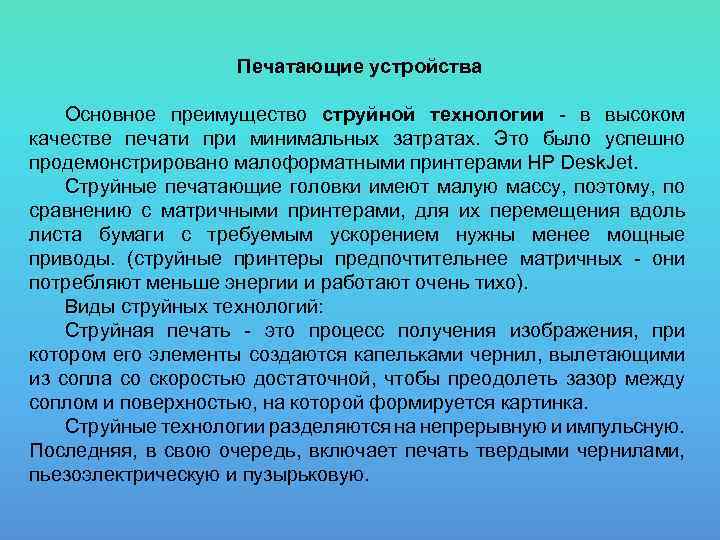

Печатающие устройства Основное преимущество струйной технологии - в высоком качестве печати при минимальных затратах. Это было успешно продемонстрировано малоформатными принтерами HP Desk. Jet. Струйные печатающие головки имеют малую массу, поэтому, по сравнению с матричными принтерами, для их перемещения вдоль листа бумаги с требуемым ускорением нужны менее мощные приводы. (струйные принтеры предпочтительнее матричных - они потребляют меньше энергии и работают очень тихо). Виды струйных технологий: Струйная печать - это процесс получения изображения, при котором его элементы создаются капельками чернил, вылетающими из сопла со скоростью достаточной, чтобы преодолеть зазор между соплом и поверхностью, на которой формируется картинка. Струйные технологии разделяются на непрерывную и импульсную. Последняя, в свою очередь, включает печать твердыми чернилами, пьезоэлектрическую и пузырьковую.

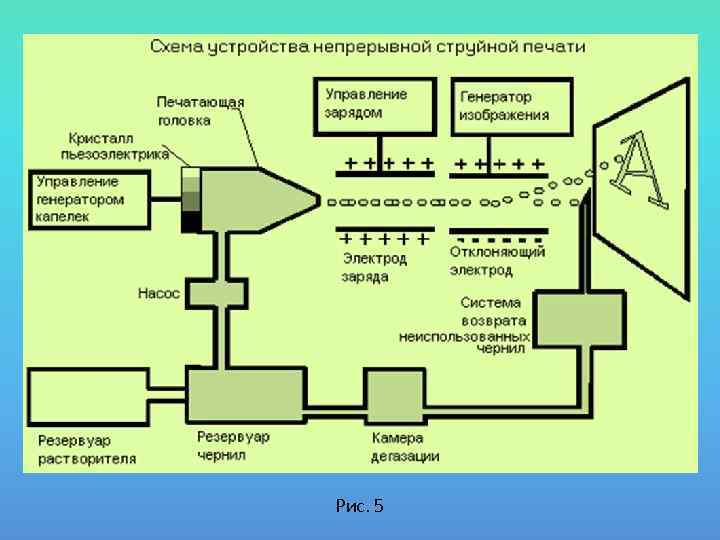

Рис. 5

Рис. 6 Рис. 7

Лазерная печать Впервые лазерный принтер был представлен фирмой Hewlett Packard. В нем был использован электрографический принцип создания изображений — такой же, как в копировальных аппаратах. Различие состояло в способе экспонирования: в копировальных аппаратах оно происходит с помощью лампы, а в лазерных принтерах свет лампы заменил луч лазера (рис. 8)

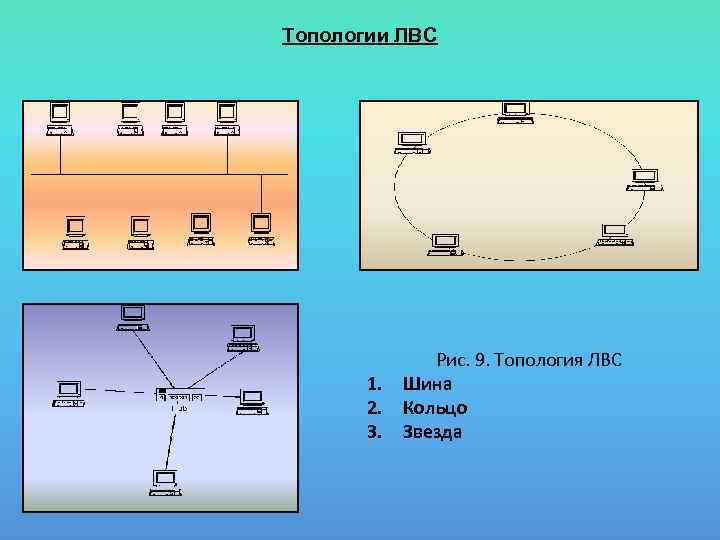

Топологии ЛВС 1. 2. 3. Рис. 9. Топология ЛВС Шина Кольцо Звезда

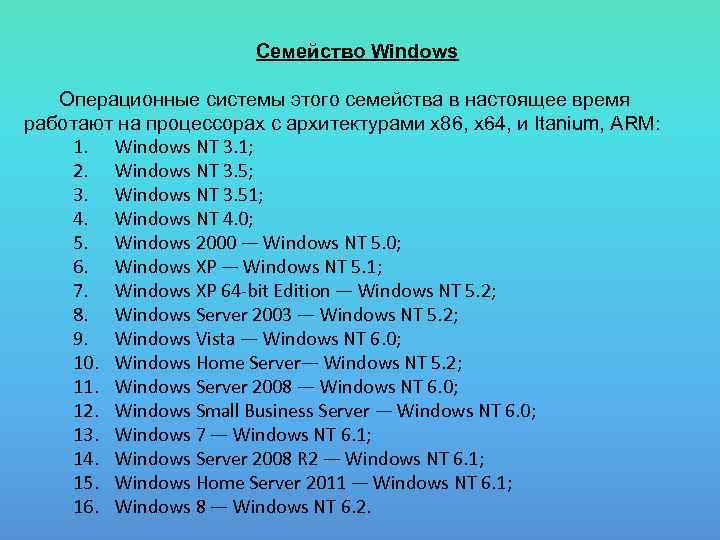

Семейство Windows Операционные системы этого семейства в настоящее время работают на процессорах с архитектурами x 86, x 64, и Itanium, ARM: 1. Windows NT 3. 1; 2. Windows NT 3. 5; 3. Windows NT 3. 51; 4. Windows NT 4. 0; 5. Windows 2000 — Windows NT 5. 0; 6. Windows XP — Windows NT 5. 1; 7. Windows XP 64 -bit Edition — Windows NT 5. 2; 8. Windows Server 2003 — Windows NT 5. 2; 9. Windows Vista — Windows NT 6. 0; 10. Windows Home Server— Windows NT 5. 2; 11. Windows Server 2008 — Windows NT 6. 0; 12. Windows Small Business Server — Windows NT 6. 0; 13. Windows 7 — Windows NT 6. 1; 14. Windows Server 2008 R 2 — Windows NT 6. 1; 15. Windows Home Server 2011 — Windows NT 6. 1; 16. Windows 8 — Windows NT 6. 2.

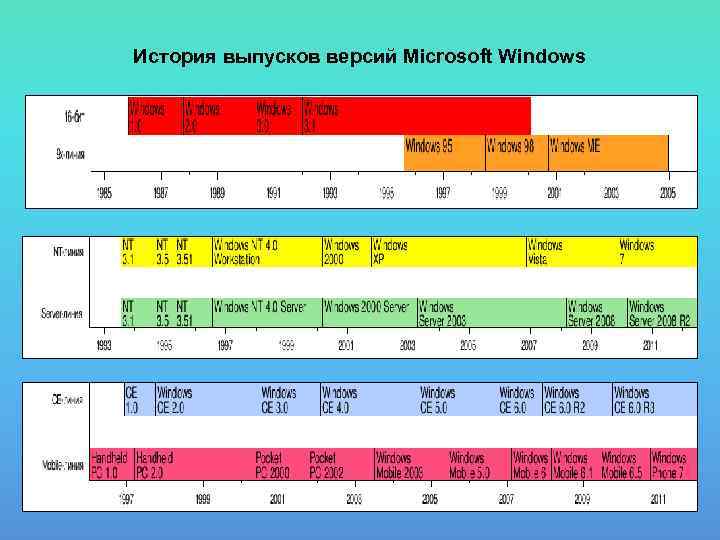

История выпусков версий Microsoft Windows
