Тема 6_ориентирование линий.ppt

  • Количество слайдов: 25

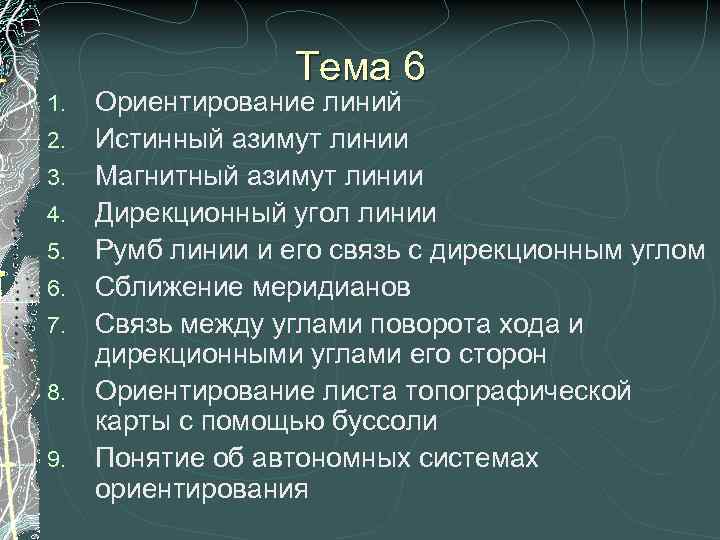

> Тема 6 1. Ориентирование линий 2. Истинный азимут Тема 6 1. Ориентирование линий 2. Истинный азимут линии 3. Магнитный азимут линии 4. Дирекционный угол линии 5. Румб линии и его связь с дирекционным углом 6. Сближение меридианов 7. Связь между углами поворота хода и дирекционными углами его сторон 8. Ориентирование листа топографической карты с помощью буссоли 9. Понятие об автономных системах ориентирования

> Ориентирование линий В качестве исходных в геодезии используются следующие направления: направления Северное направление Ориентирование линий В качестве исходных в геодезии используются следующие направления: направления Северное направление географического (истинного меридиана) N (обозначается ). Северное направление магнитного меридиана Nm (на картах обозначается ). Северное

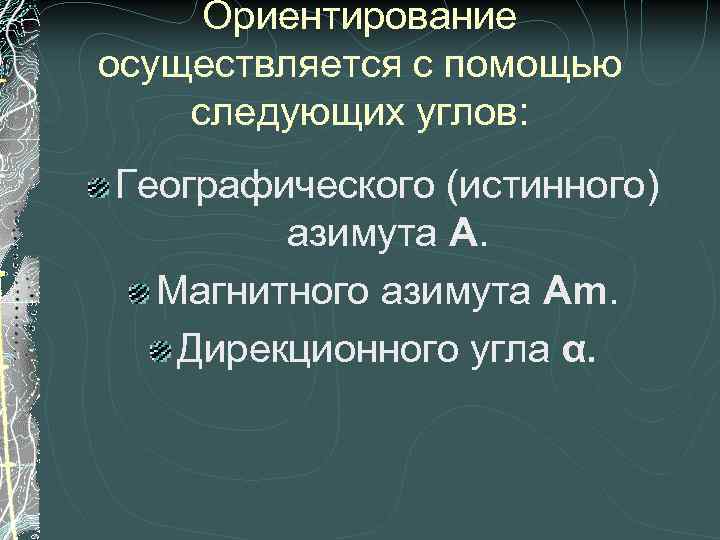

> Ориентирование осуществляется с помощью следующих углов: Географического (истинного) азимута А. Ориентирование осуществляется с помощью следующих углов: Географического (истинного) азимута А. Магнитного азимута Аm. Дирекционного угла α.

> Истинный азимут линии Истинный меридиан (астрономический) – меридиан проходящий через отвесную Истинный азимут линии Истинный меридиан (астрономический) – меридиан проходящий через отвесную линию в данной точке параллельно оси вращения Земли. Точное направление истинного меридиана можно определить из астрономических наблюдений Солнца и звезд или с помощью специальных приборов гирокомпасов или гиротеодолитов.

>Истинны азимутом линии – называют горизонтальный угол, отсчитываемый от северного направления истинного меридиана Истинны азимутом линии – называют горизонтальный угол, отсчитываемый от северного направления истинного меридиана до направления линии по ходу часовой стрелки. А 1=А+γ Аобр= А± 180º А 2=А-γ

> Сближение меридианов – угол в данной точке земной поверхности между ее Сближение меридианов – угол в данной точке земной поверхности между ее меридианом и линией, параллельной оси абсцисс или осевому меридиану. К востоку от данной точки (в точке М 1 ) угол γ – положительный, к западу (в точке М 2 ) – отрицательный. Формула для расчета истинного азимута имеет вид:

> Магнитный азимут линии Магнитный меридиан – направление линии, полученной Магнитный азимут линии Магнитный меридиан – направление линии, полученной в пересечении плоскости, проходящей через полюсы магнитной стрелки с горизонтальной плоскостью. Магнитным азимутом – называют горизонтальный угол, отсчитываемый от северного направления

> Склонение магнитной стрелки – горизонтальный угол между истинным меридианом и Склонение магнитной стрелки – горизонтальный угол между истинным меридианом и направлением магнитной стрелки (магнитным меридианом) в данной точке поверхности Земли. Восточное склонение – положительное; Западное склонение - отрицательное. Истинный и магнитный азимуты связаны между собой: А=Аm + (±δвз )

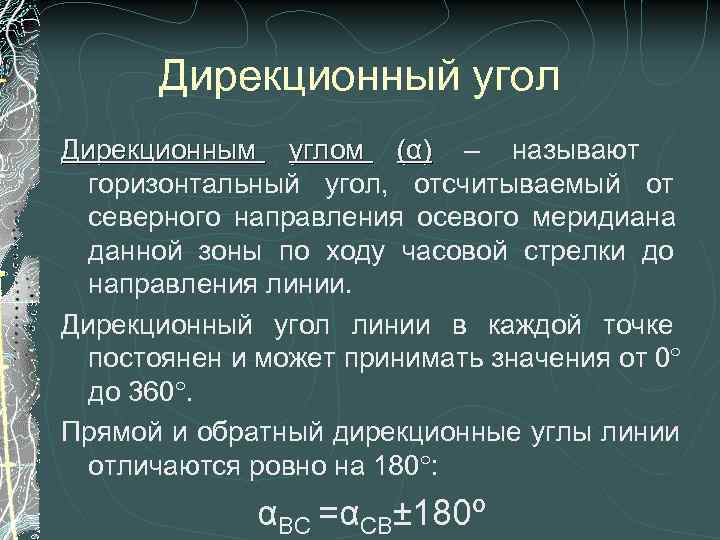

> Дирекционный угол Дирекционным углом (α) – называют горизонтальный угол, отсчитываемый от Дирекционный угол Дирекционным углом (α) – называют горизонтальный угол, отсчитываемый от северного направления осевого меридиана данной зоны по ходу часовой стрелки до направления линии. Дирекционный угол линии в каждой точке постоянен и может принимать значения от 0 до 360. Прямой и обратный дирекционные углы линии отличаются ровно на 180 : αВС =αСВ± 180º

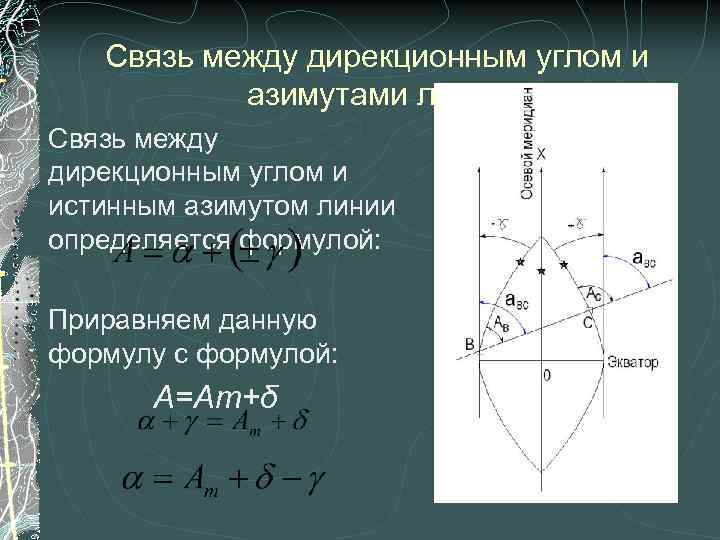

> Связь между дирекционным углом и азимутами линии Связь между дирекционным углом Связь между дирекционным углом и азимутами линии Связь между дирекционным углом и истинным азимутом линии определяется формулой: Приравняем данную формулу с формулой: А=Аm+δ

> Румб линии и его связь с дирекционным углом Румбом линии – Румб линии и его связь с дирекционным углом Румбом линии – называют острый угол, отсчитываемый от южного или северного направления истинного или магнитного меридиана с указанием перед градусной величиной (0 -90 градусов) соответствующей четверти (СВ, ЮВ, СЗ, ЮЗ).

>Связь между углами поворота хода и дирекционными углами его сторон Связь между углами поворота хода и дирекционными углами его сторон

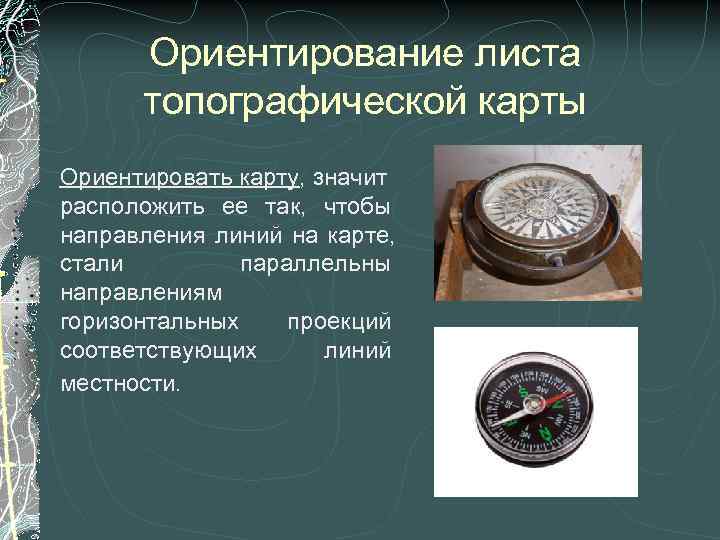

> Ориентирование листа топографической карты Ориентировать карту, значит расположить ее так, чтобы направления Ориентирование листа топографической карты Ориентировать карту, значит расположить ее так, чтобы направления линий на карте, стали параллельны направлениям горизонтальных проекций соответствующих линий местности.

> Буссоль –прибор для измере- ния магнитных азимутов и магнитных румбов. Буссоль –прибор для измере- ния магнитных азимутов и магнитных румбов.

>Ориентир-буссоль Ориентир-буссоль

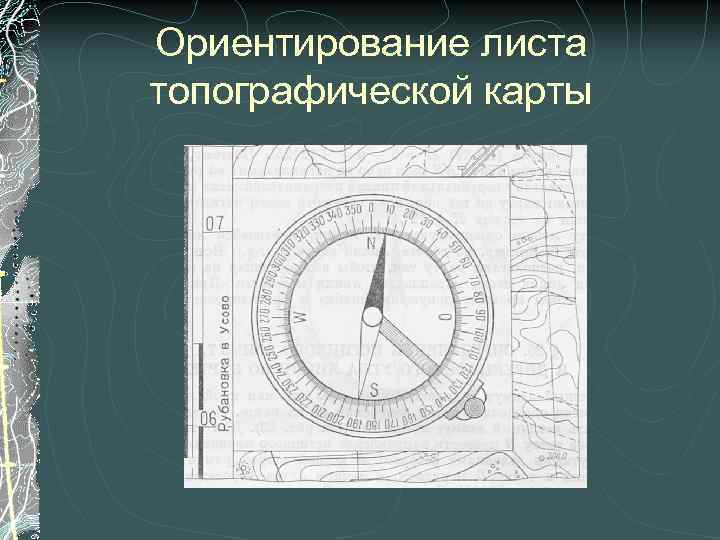

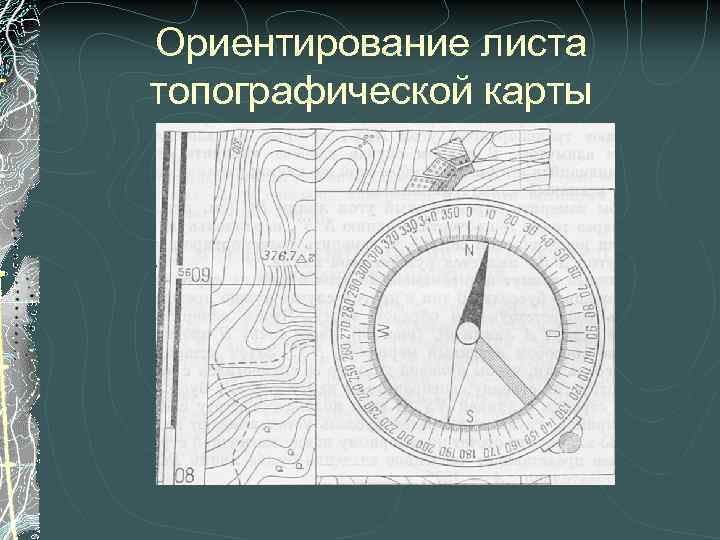

>Ориентирование листа топографической карты Ориентирование листа топографической карты

>Ориентирование листа топографической карты Ориентирование листа топографической карты

>Измерение дирекционного угла по топографической карте Измерение дирекционного угла по топографической карте

>Сближение меридианов Сближение меридианов

>Сближение меридианов - разность долгот точек Аи В Сближение меридианов - разность долгот точек Аи В

>Сближение меридианов Сближение меридианов

>Понятие об автономных системах ориентирования Точные координаты в Неограниченное Понятие об автономных системах ориентирования Точные координаты в Неограниченное число трехмерном пространстве + пользователей + скорость + время Не требуется прямая 24 -часовая доступность видимость между точками Доступность по всему Динамические системы Земному шару позиционирования Работа при любых Бесплатный сервис погодных условиях

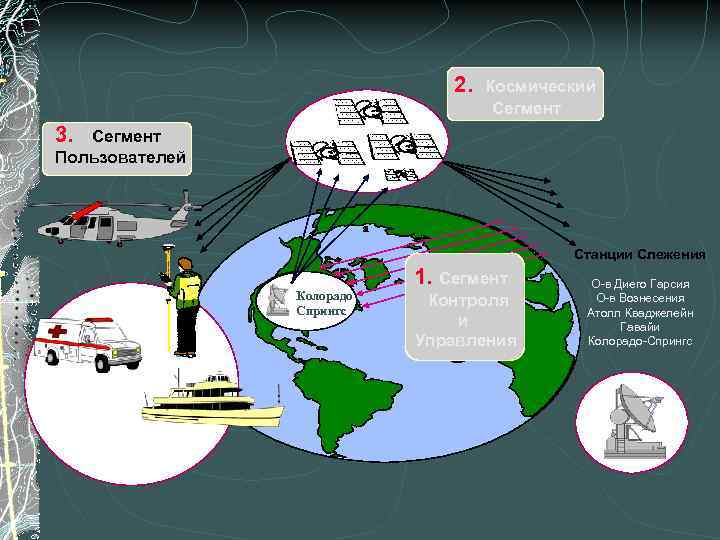

> 2. Космический 2. Космический Сегмент 3. Сегмент Пользователей Станции Слежения 1. Сегмент О-в Диего Гарсия Колорадо Контроля О-в Вознесения Спрингс Атолл Кваджелейн и Гавайи Управления Колорадо-Спрингс

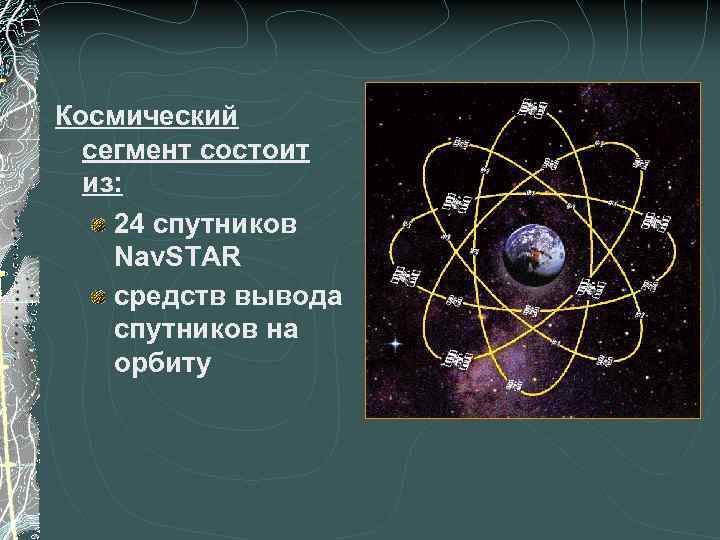

>Космический сегмент состоит из: 24 спутников Nav. STAR средств вывода спутников на Космический сегмент состоит из: 24 спутников Nav. STAR средств вывода спутников на орбиту

>Топопривязчик 1 Т 12 -2 М-2 предназначен для автоматического определения прямоугольных координат привязываемых точек Топопривязчик 1 Т 12 -2 М-2 предназначен для автоматического определения прямоугольных координат привязываемых точек и определения дирекционных углов ориентирных направлений.
