ТЕМА 51 Разведывательносигнализационные средства разведки Комплекс разведки

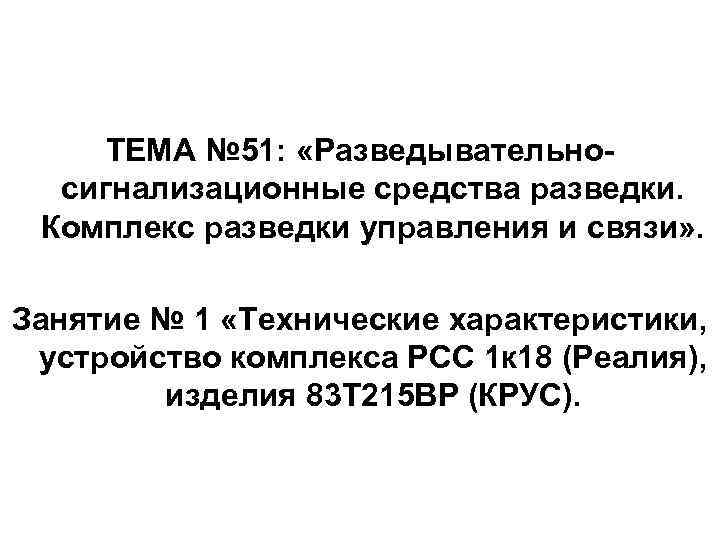

ТЕМА № 51: «Разведывательносигнализационные средства разведки. Комплекс разведки управления и связи» . Занятие № 1 «Технические характеристики, устройство комплекса РСС 1 к 18 (Реалия), изделия 83 Т 215 ВР (КРУС).

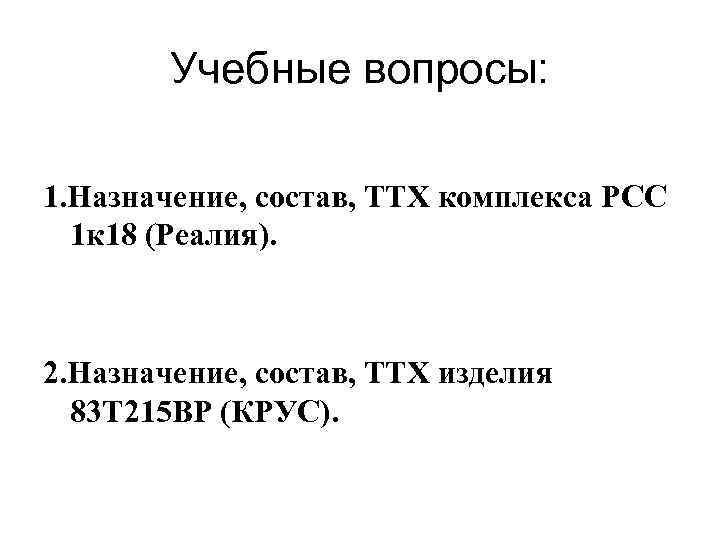

Учебные вопросы: 1. Назначение, состав, ТТХ комплекса РСС 1 к 18 (Реалия). 2. Назначение, состав, ТТХ изделия 83 Т 215 ВР (КРУС).

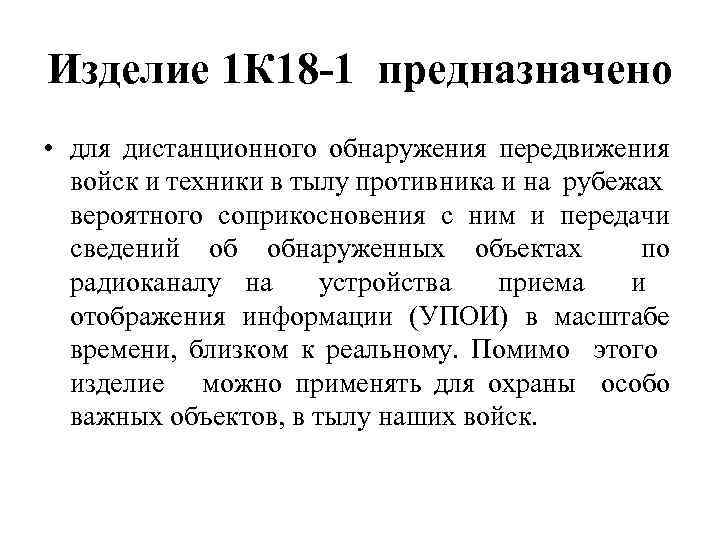

Изделие 1 К 18 -1 предназначено • для дистанционного обнаружения передвижения войск и техники в тылу противника и на рубежах вероятного соприкосновения с ним и передачи сведений об обнаруженных объектах по радиоканалу на устройства приема и отображения информации (УПОИ) в масштабе времени, близком к реальному. Помимо этого изделие можно применять для охраны особо важных объектов, в тылу наших войск.

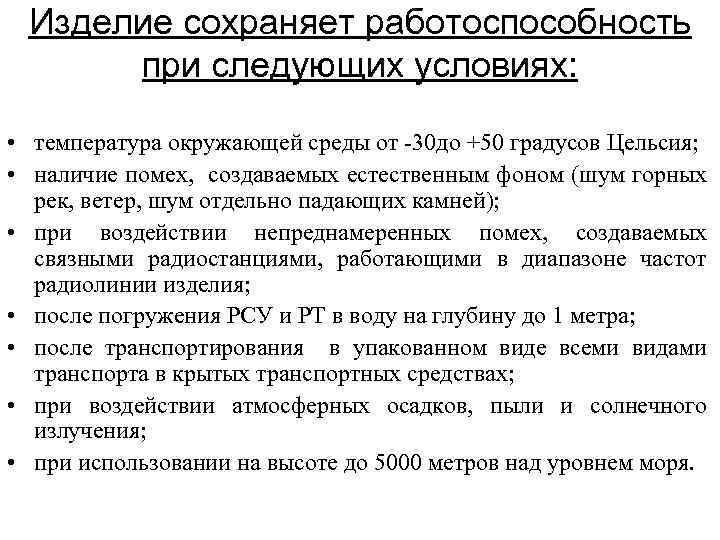

Изделие сохраняет работоспособность при следующих условиях: • температура окружающей среды от -30 до +50 градусов Цельсия; • наличие помех, создаваемых естественным фоном (шум горных рек, ветер, шум отдельно падающих камней); • при воздействии непреднамеренных помех, создаваемых связными радиостанциями, работающими в диапазоне частот радиолинии изделия; • после погружения РСУ и РТ в воду на глубину до 1 метра; • после транспортирования в упакованном виде всеми видами транспорта в крытых транспортных средствах; • при воздействии атмосферных осадков, пыли и солнечного излучения; • при использовании на высоте до 5000 метров над уровнем моря.

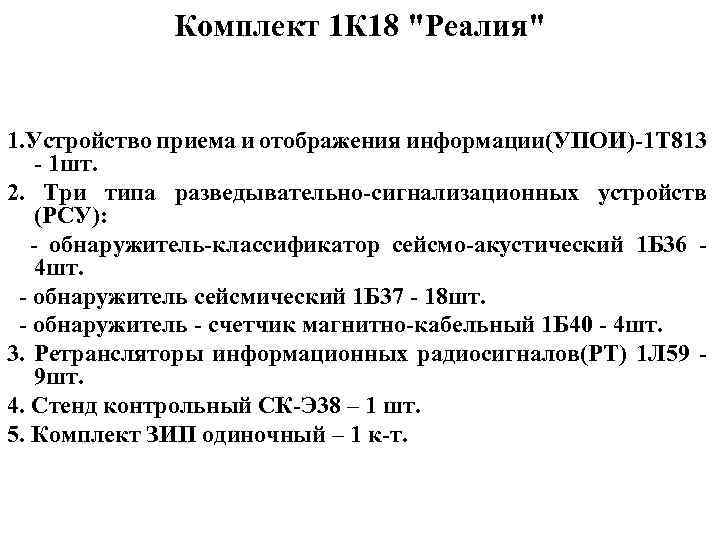

Комплект 1 К 18 "Реалия" 1. Устройство приема и отображения информации(УПОИ)-1 Т 813 - 1 шт. 2. Три типа разведывательно-сигнализационных устройств (РСУ): - обнаружитель-классификатор сейсмо-акустический 1 Б 36 4 шт. - обнаружитель сейсмический 1 Б 37 - 18 шт. - обнаружитель - счетчик магнитно-кабельный 1 Б 40 - 4 шт. 3. Ретрансляторы информационных радиосигналов(РТ) 1 Л 59 9 шт. 4. Стенд контрольный СК-Э 38 – 1 шт. 5. Комплект ЗИП одиночный – 1 к-т.

Возможности 1. Дальность передачи сообщений: - с использованием одного ретранслятора. . . до 15 км; - с использованием двух ретрансляторов. . . . до 40 км; - без использования ретранслятора. . . до 1 км. 2. Рабочий диапазон частот изделия. . . . УКВ 3. Количество используемых фиксируемых частот. . . 8 4. Вид передаваемых сообщений - цифровой (длительность сообщений - 5 с. ); скорость передачи - 1300 бод. 5. Количество одновременно установленных РСУ, при котором обеспечивается прием информации на УПОИ. . . до 30. 6. Объем памяти. . . . 21 сообщение. 7. Вероятность обнаружения и опознавания объекта. . 0, 7 -0, 8. 8. Питание. . . . от элементов А 343 (прибор 1 Э 38) или РЦ 85 (прибор 1 Э 38 -1). 9. Работоспособность. . . . от - 30 до + 50 градусов. 10. Устройство самоликвидации (ПИМ) срабатывает в следующих случаях: - при попытке переноса прибора в другое место; - при попытке снятия ПИМ с корпуса прибора; - при наклоне прибора на угол 15 -20 градусов; - при истечении 20 или 60 суток непрерывной работы приборов. 11. Масса изделия. . . . 1200 кг.

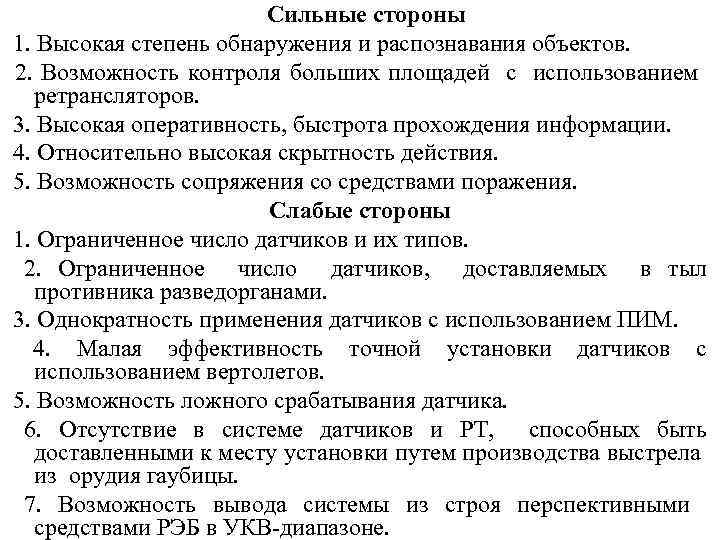

Сильные стороны 1. Высокая степень обнаружения и распознавания объектов. 2. Возможность контроля больших площадей с использованием ретрансляторов. 3. Высокая оперативность, быстрота прохождения информации. 4. Относительно высокая скрытность действия. 5. Возможность сопряжения со средствами поражения. Слабые стороны 1. Ограниченное число датчиков и их типов. 2. Ограниченное число датчиков, доставляемых в тыл противника разведорганами. 3. Однократность применения датчиков с использованием ПИМ. 4. Малая эффективность точной установки датчиков с использованием вертолетов. 5. Возможность ложного срабатывания датчика. 6. Отсутствие в системе датчиков и РТ, способных быть доставленными к месту установки путем производства выстрела из орудия гаубицы. 7. Возможность вывода системы из строя перспективными средствами РЭБ в УКВ-диапазоне.

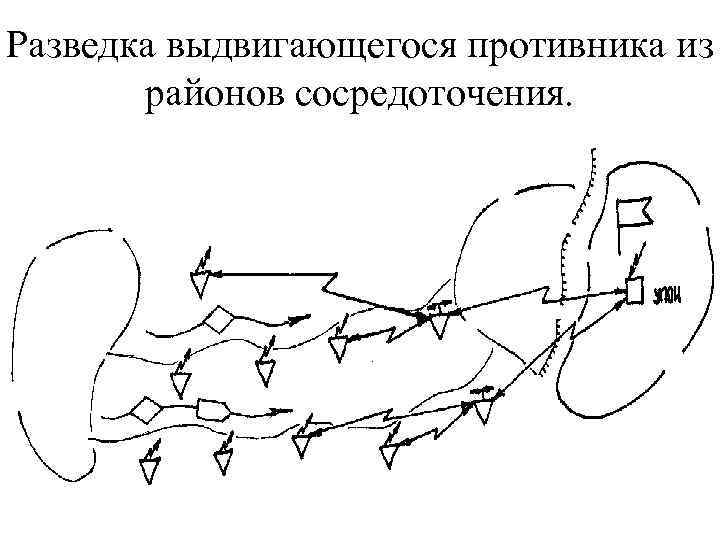

Разведка выдвигающегося противника из районов сосредоточения.

Определение направления выдвижения войск противника и вероятных рубежей развертывания.

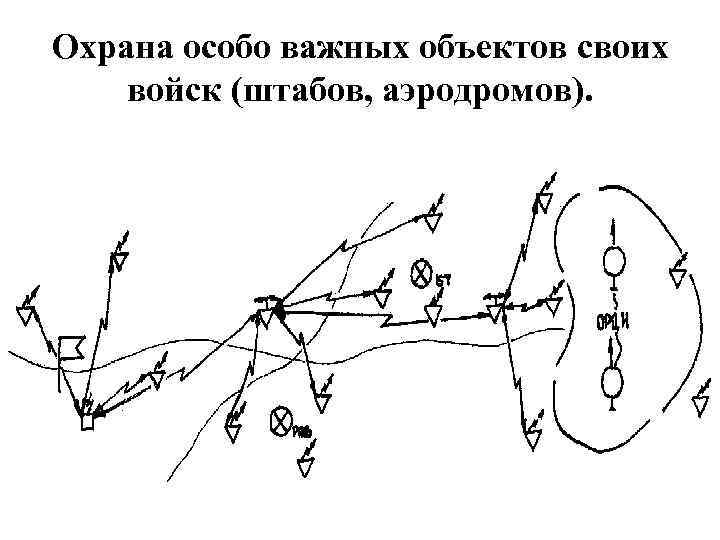

Охрана особо важных объектов своих войск (штабов, аэродромов).

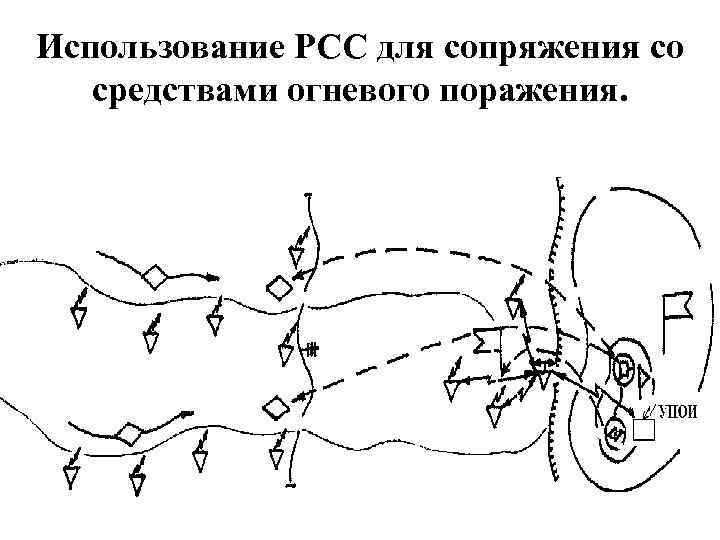

Использование РСС для сопряжения со средствами огневого поражения.

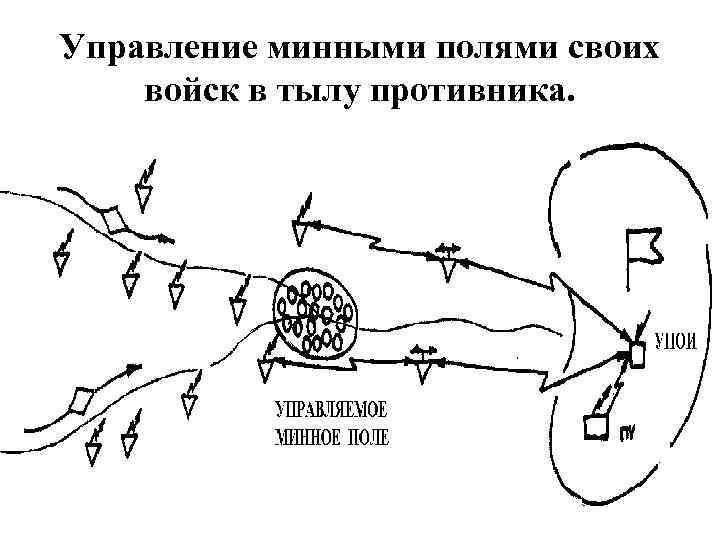

Управление минными полями своих войск в тылу противника.

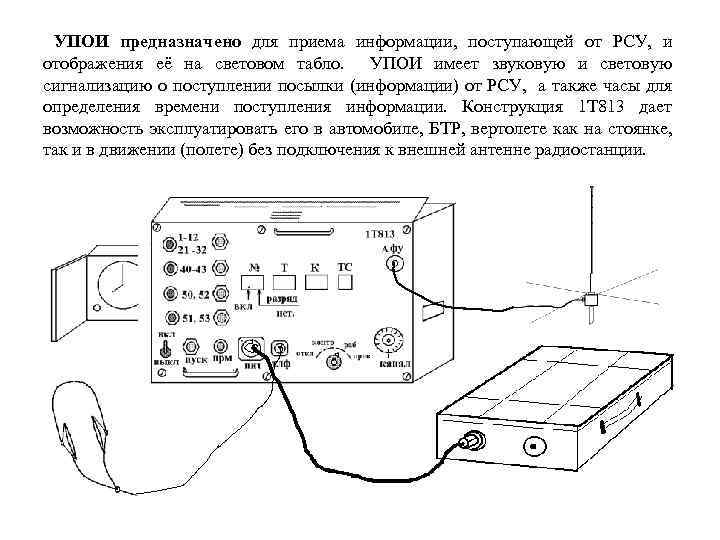

УПОИ предназначено для приема информации, поступающей от РСУ, и отображения её на световом табло. УПОИ имеет звуковую и световую сигнализацию о поступлении посылки (информации) от РСУ, а также часы для определения времени поступления информации. Конструкция 1 Т 813 дает возможность эксплуатировать его в автомобиле, БТР, вертолете как на стоянке, так и в движении (полете) без подключения к внешней антенне радиостанции.

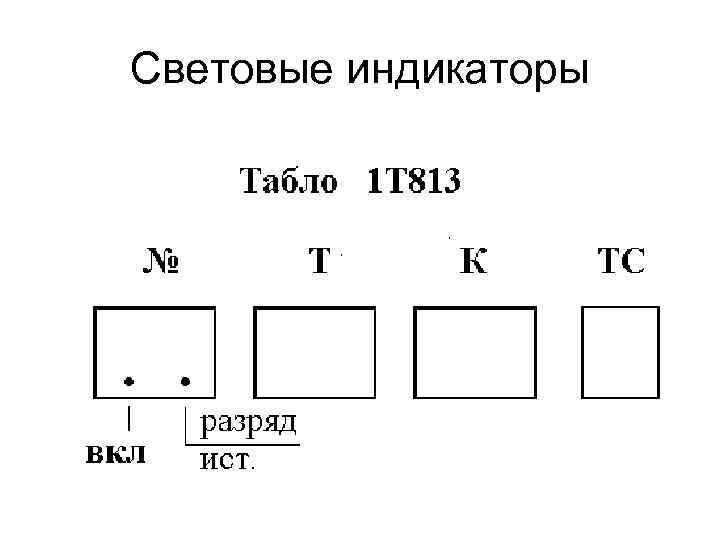

Световые индикаторы

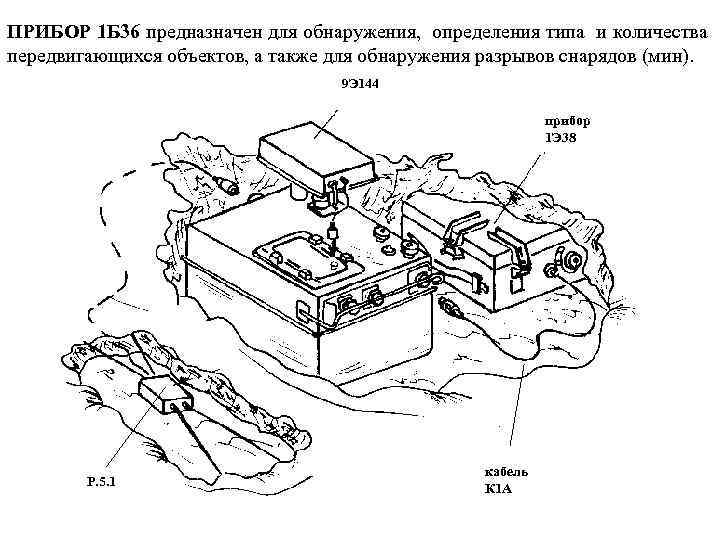

ПРИБОР 1 Б 36 предназначен для обнаружения, определения типа и количества передвигающихся объектов, а также для обнаружения разрывов снарядов (мин). 9 Э 144 прибор 1 Э 38 Р. 5. 1 кабель К 1 А

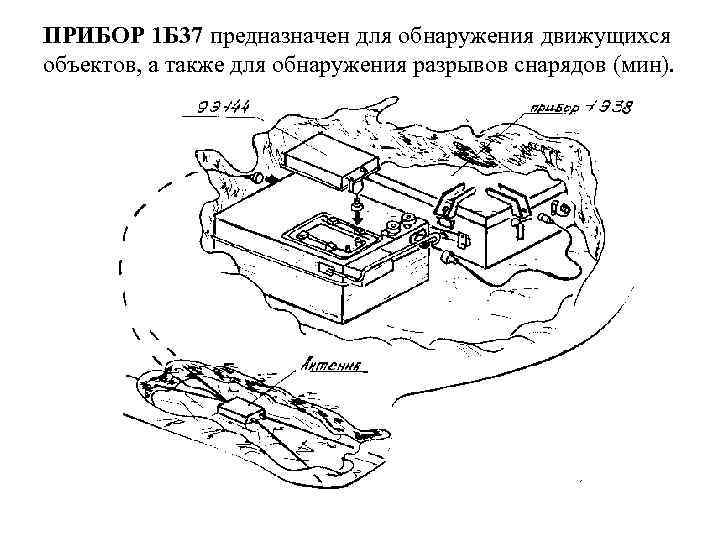

ПРИБОР 1 Б 37 предназначен для обнаружения движущихся объектов, а также для обнаружения разрывов снарядов (мин).

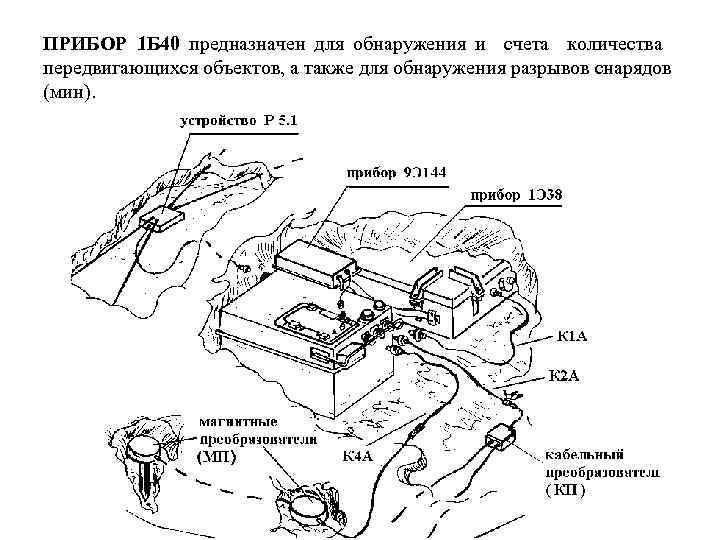

ПРИБОР 1 Б 40 предназначен для обнаружения и счета количества передвигающихся объектов, а также для обнаружения разрывов снарядов (мин).

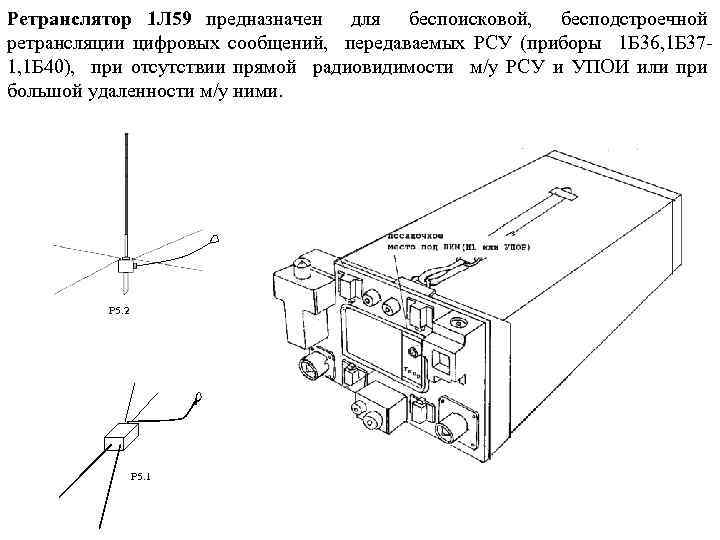

Ретранслятор 1 Л 59 предназначен для беспоисковой, бесподстроечной ретрансляции цифровых сообщений, передаваемых РСУ (приборы 1 Б 36, 1 Б 371, 1 Б 40), при отсутствии прямой радиовидимости м/у РСУ и УПОИ или при большой удаленности м/у ними. Р 5. 2 Р 5. 1

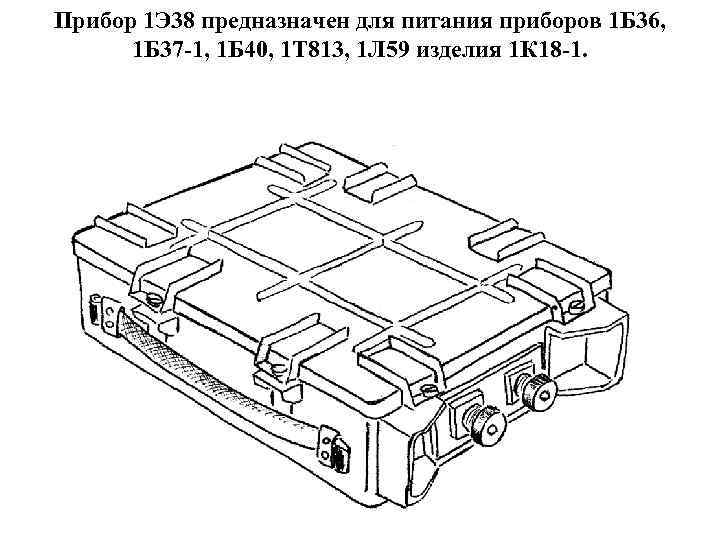

Прибор 1 Э 38 предназначен для питания приборов 1 Б 36, 1 Б 37 -1, 1 Б 40, 1 Т 813, 1 Л 59 изделия 1 К 18 -1.

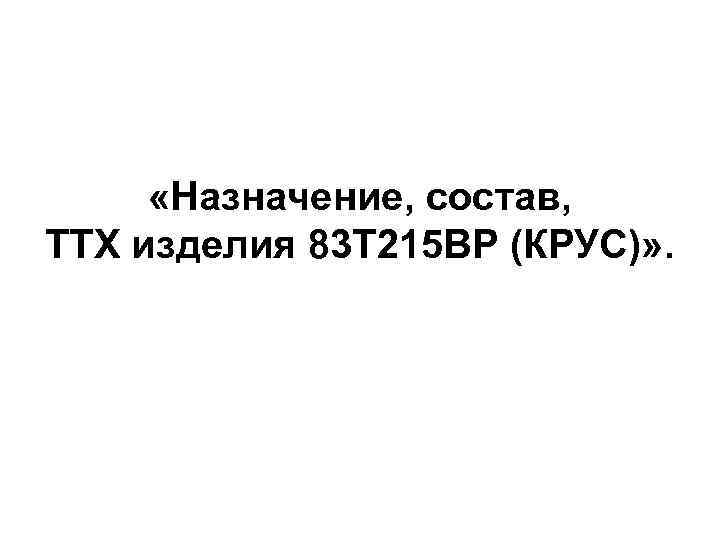

«Назначение, состав, ТТХ изделия 83 Т 215 ВР (КРУС)» .

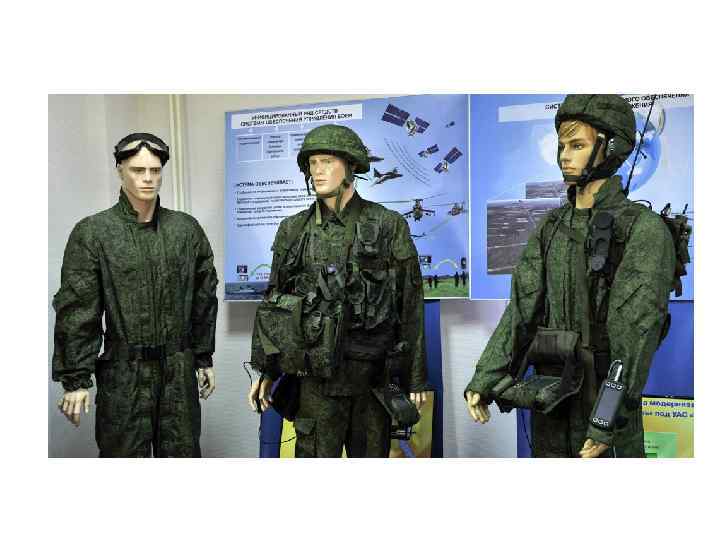

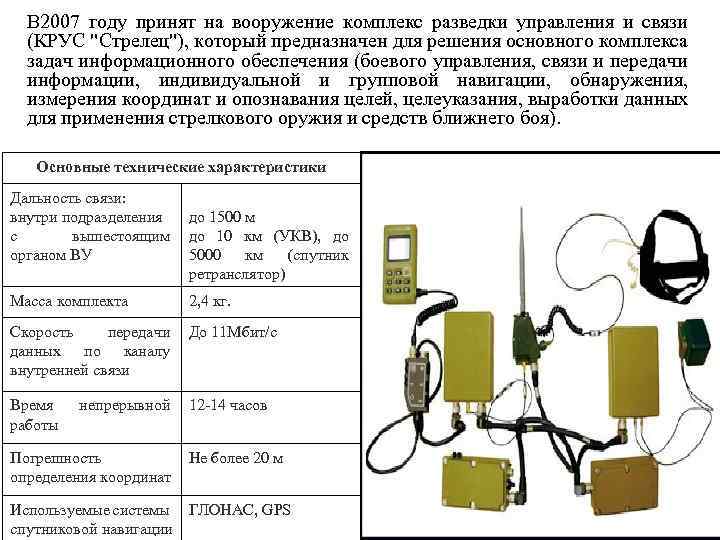

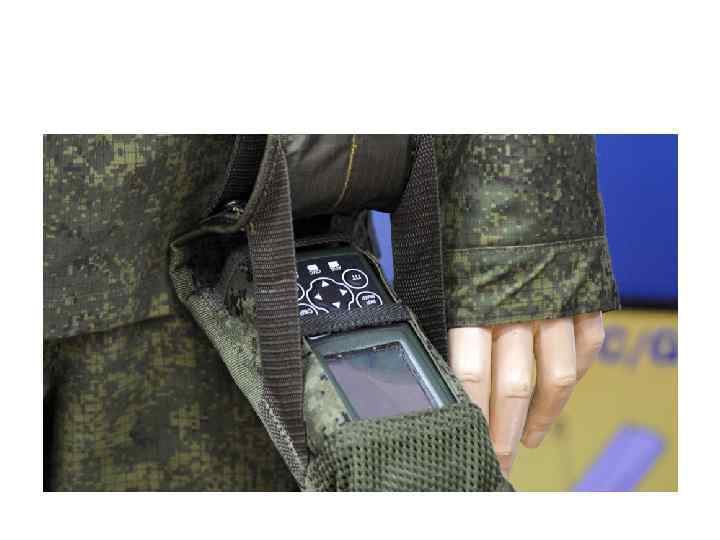

В 2007 году принят на вооружение комплекс разведки управления и связи (КРУС "Стрелец"), который предназначен для решения основного комплекса задач информационного обеспечения (боевого управления, связи и передачи информации, индивидуальной и групповой навигации, обнаружения, измерения координат и опознавания целей, целеуказания, выработки данных для применения стрелкового оружия и средств ближнего боя). Основные технические характеристики Дальность связи: внутри подразделения до 1500 м с вышестоящим до 10 км (УКВ), до органом ВУ 5000 км (спутник ретранслятор) Масса комплекта 2, 4 кг. Скорость передачи До 11 Мбит/с данных по каналу внутренней связи Время работы непрерывной 12 -14 часов Погрешность определения координат Не более 20 м Используемые системы ГЛОНАС, GPS спутниковой навигации

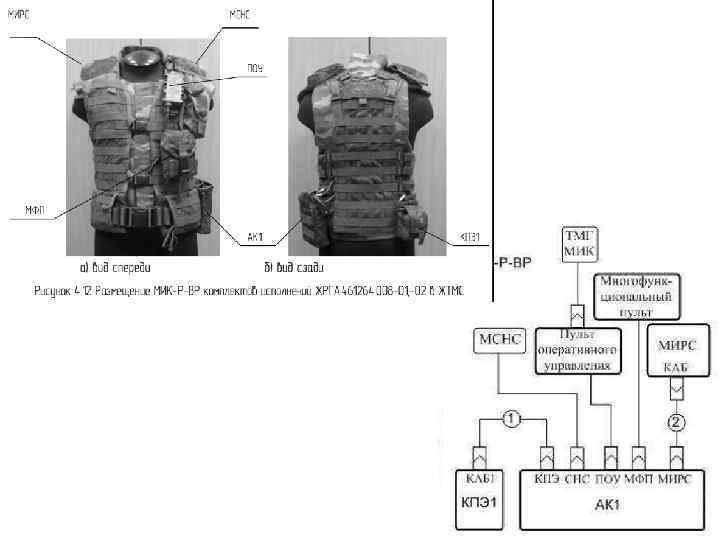

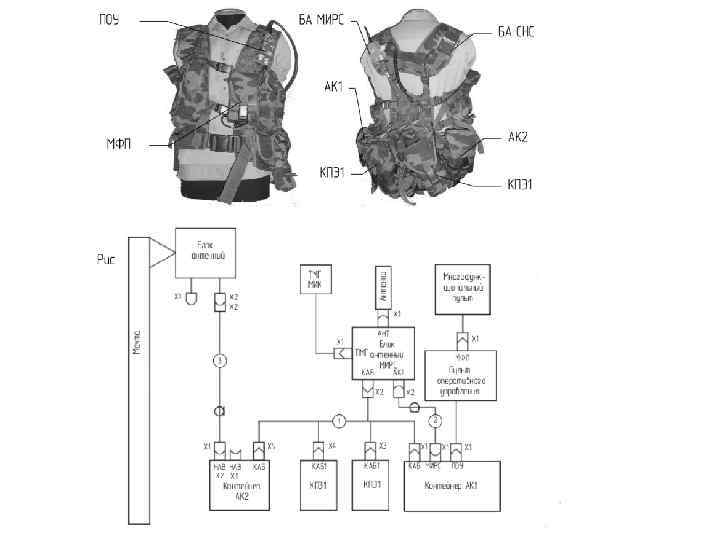

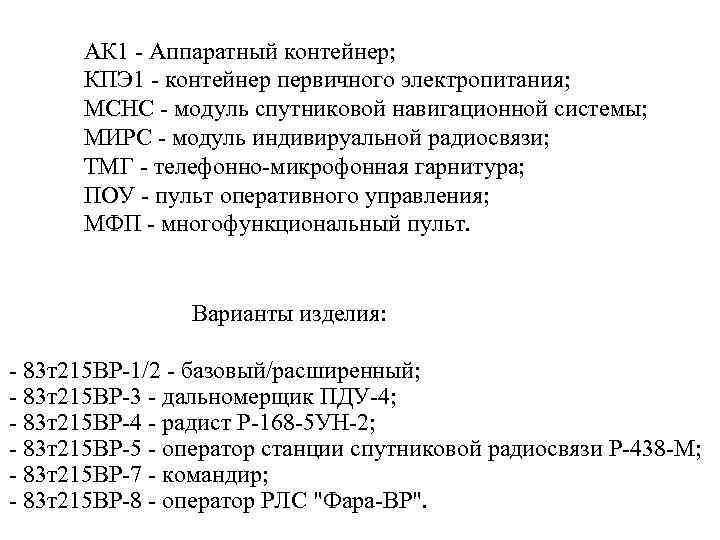

АК 1 - Аппаратный контейнер; КПЭ 1 - контейнер первичного электропитания; МСНС - модуль спутниковой навигационной системы; МИРС - модуль индивируальной радиосвязи; ТМГ - телефонно-микрофонная гарнитура; ПОУ - пульт оперативного управления; МФП - многофункциональный пульт. Варианты изделия: - 83 т215 ВР-1/2 - базовый/расширенный; - 83 т215 ВР-3 - дальномерщик ПДУ-4; - 83 т215 ВР-4 - радист Р-168 -5 УН-2; - 83 т215 ВР-5 - оператор станции спутниковой радиосвязи Р-438 -М; - 83 т215 ВР-7 - командир; - 83 т215 ВР-8 - оператор РЛС "Фара-ВР".

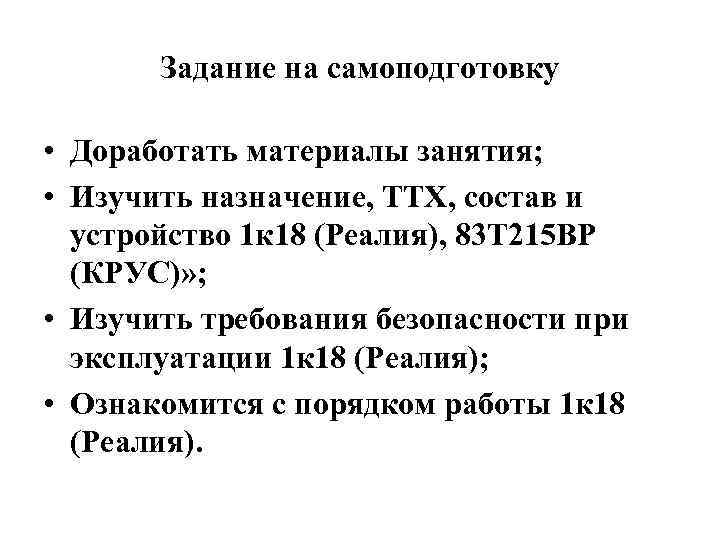

Задание на самоподготовку • Доработать материалы занятия; • Изучить назначение, ТТХ, состав и устройство 1 к 18 (Реалия), 83 Т 215 ВР (КРУС)» ; • Изучить требования безопасности при эксплуатации 1 к 18 (Реалия); • Ознакомится с порядком работы 1 к 18 (Реалия).
