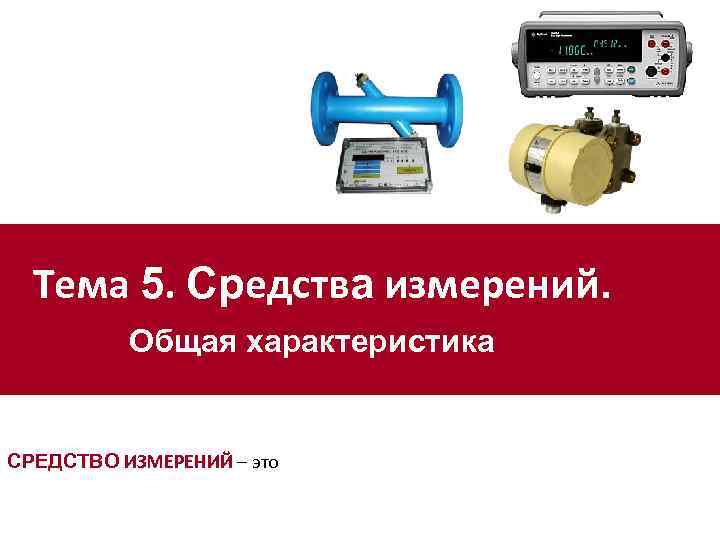

Тема 5. Средства измерений. Общая

Тема 5. Средства измерений. Общая характеристика СРЕДСТВО ИЗМЕРЕНИЙ – это

ВИД средств измерений – это ТИП средств измерений – это Закон об ОЕИ

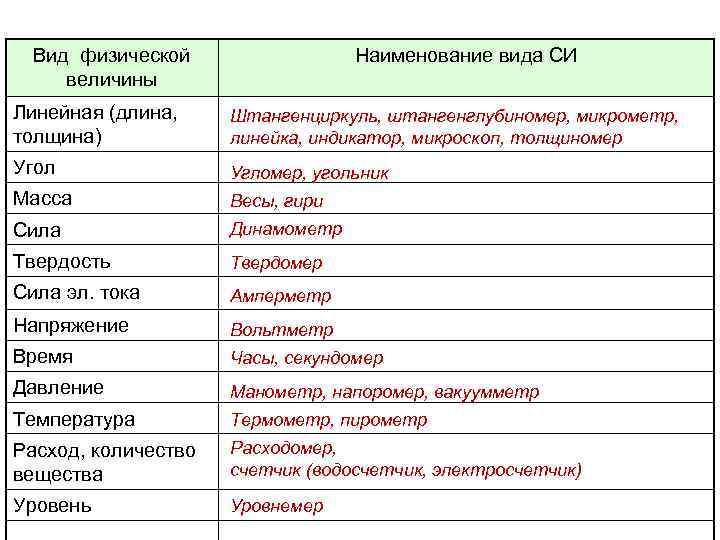

Вид физической Наименование вида СИ величины Линейная (длина, Штангенциркуль, штангенглубиномер, микрометр, толщина) линейка, индикатор, микроскоп, толщиномер Угол Угломер, угольник Масса Весы, гири Сила Динамометр Твердость Твердомер Сила эл. тока Амперметр Напряжение Вольтметр Время Часы, секундомер Давление Манометр, напоромер, вакуумметр Температура Термометр, пирометр Расход, количество Расходомер, вещества счетчик (водосчетчик, электросчетчик) Уровень Уровнемер

РМГ 29 -99, п. 6 Виды средств измерений По назначению: • Рабочее СИ • ____________ По конструкции: По роли в процессе измерений: • Основное СИ • _____________ По степени стандартизации: • Мера ф. в • Стандартизованное СИ • ______________ • _____________ • ______________ По степени автоматизации: • ______________ • Автоматическое СИ • _____________ • Измерительная система

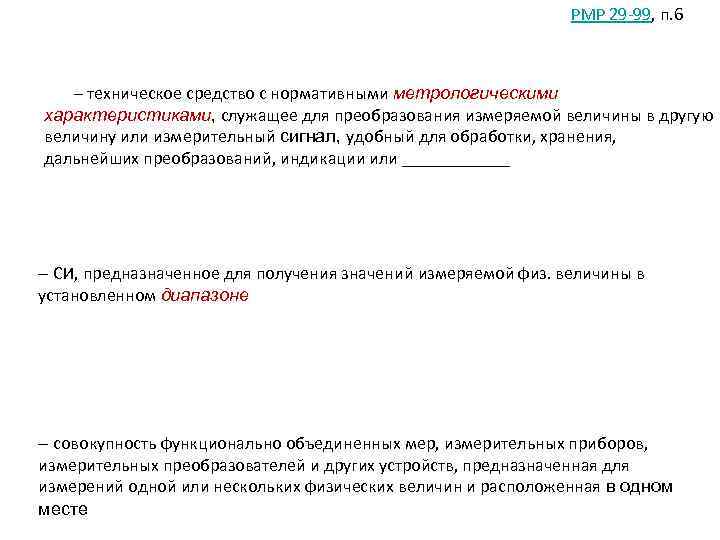

РМР 29 -99, п. 6 – техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или ______ – СИ, предназначенное для получения значений измеряемой физ. величины в установленном диапазоне – совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей и других устройств, предназначенная для измерений одной или нескольких физических величин и расположенная в одном месте

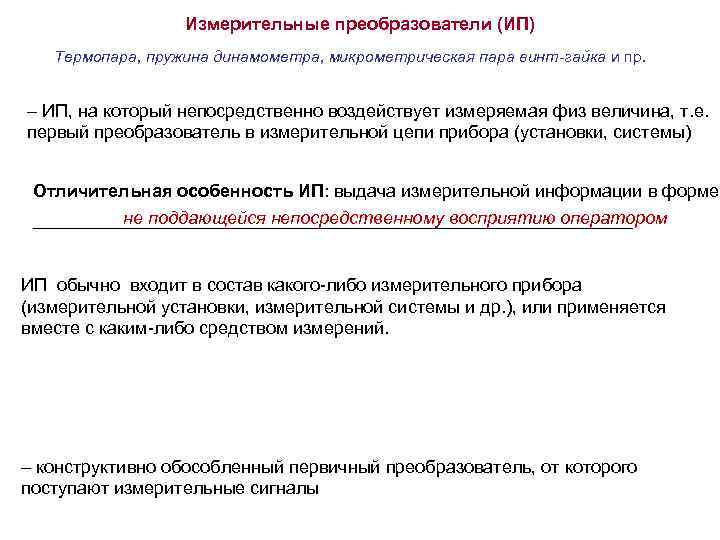

Измерительные преобразователи (ИП) Термопара, пружина динамометра, микрометрическая пара винт-гайка и пр. – ИП, на который непосредственно воздействует измеряемая физ величина, т. е. первый преобразователь в измерительной цепи прибора (установки, системы) Отличительная особенность ИП: выдача измерительной информации в форме, не поддающейся непосредственному восприятию оператором ______________________________ ИП обычно входит в состав какого-либо измерительного прибора (измерительной установки, измерительной системы и др. ), или применяется вместе с каким-либо средством измерений. – конструктивно обособленный первичный преобразователь, от которого поступают измерительные сигналы

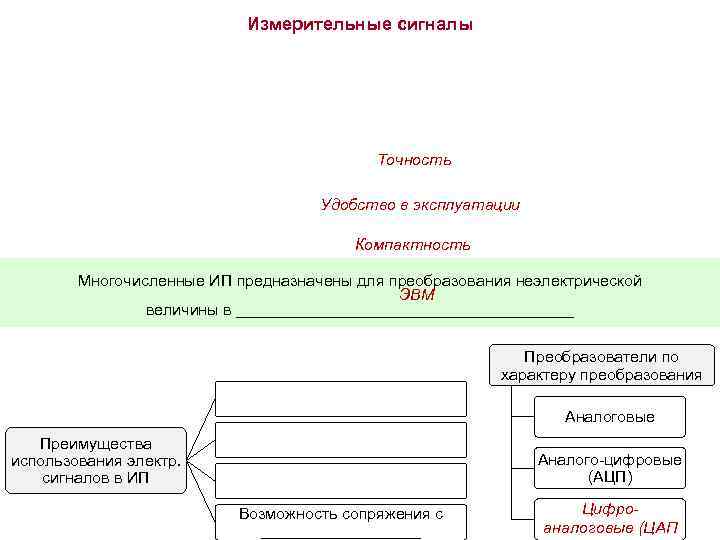

Измерительные сигналы Точность Удобство в эксплуатации Компактность Многочисленные ИП предназначены для преобразования неэлектрической ЭВМ величины в ___________________ Преобразователи по характеру преобразования Аналоговые Преимущества использования электр. Аналого-цифровые сигналов в ИП (АЦП) Возможность сопряжения с Цифро- _________ аналоговые (ЦАП

Катушка электрического сопротивления Преобразователь напряжения переменного тока в унифицированный выходной сигнал постоянного тока Преобразователь избыточного давления в унифицированный токовый выходной сигнал дистанционной передачи

Установите соответствие: мера изм. аналоговый прибор 1 изм. цифровой прибор изм. преобразователь изм. установка 2 3 4 5

Метрологические характеристики средств измерений 1 - разность значений между показанием СИ и действительным значением измеряемой величины 2 область значений величины, в пределах которой нормированы допускаемые погрешности СИ 3 наибольшее и наименьшее значение диапазона измерений 4 разность значений величин, соответствующих двум соседним отметкам шкалы 5 отношение изменения выходного сигнала СИ к вызывающему его изменению измеряемой величины 6 наименьшее значение измеряемой величины, вызывающее заметное изменение показаний прибора 7 разность между показаниями СИ в данной точке диапазона при плавном подходе к ней со стороны меньших и больших значений измеряемой величины. 8 функциональная зависимость между выходным и входным сигналом СИ

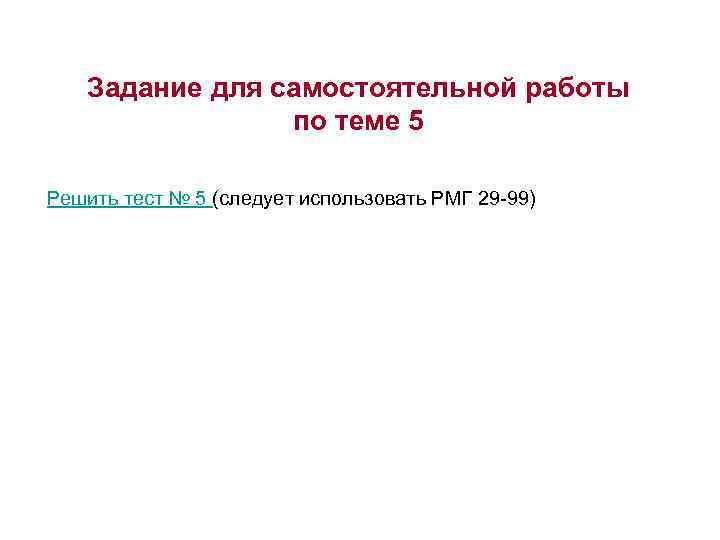

Задание для самостоятельной работы по теме 5 Решить тест № 5 (следует использовать РМГ 29 -99)

Тема 6. Выбор средств измерений (решение задач)

Наибольшая возможная разница показаний при измерении напряжения вольтметрами класса точности 1, 0 и 0, 5 и пределами измерения 150 В и 300 В соответственно равна … В • 0, 5 • 1, 5 • 2, 5 • 3

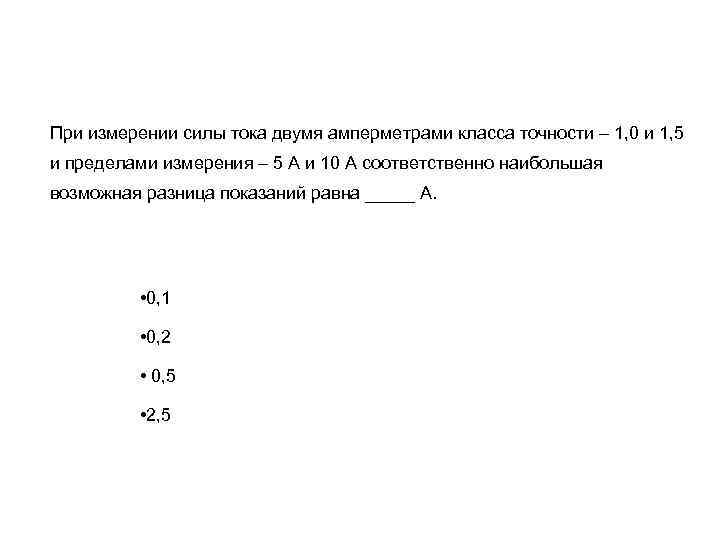

При измерении силы тока двумя амперметрами класса точности – 1, 0 и 1, 5 и пределами измерения – 5 А и 10 А соответственно наибольшая возможная разница показаний равна _____ А. • 0, 1 • 0, 2 • 0, 5 • 2, 5

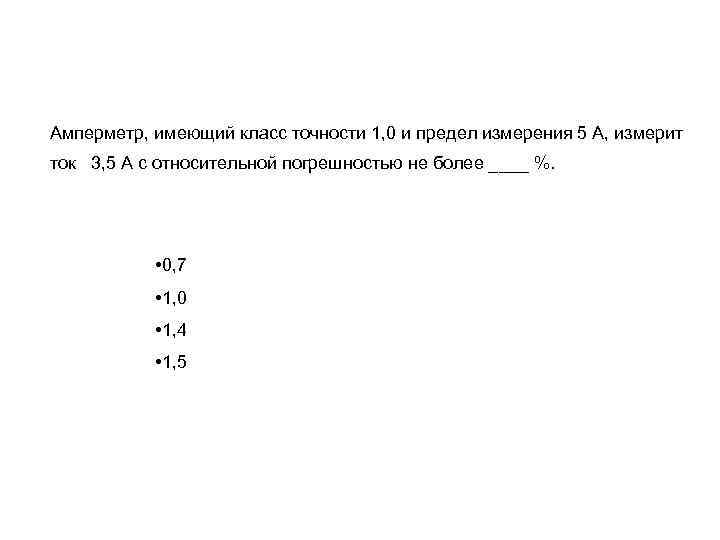

Амперметр, имеющий класс точности 1, 0 и предел измерения 5 А, измерит ток 3, 5 А с относительной погрешностью не более ____ %. • 0, 7 • 1, 0 • 1, 4 • 1, 5

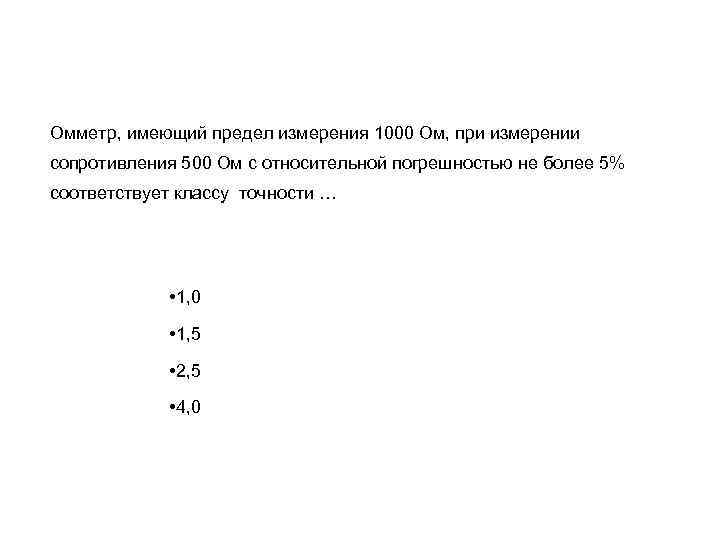

Омметр, имеющий предел измерения 1000 Ом, при измерении сопротивления 500 Ом с относительной погрешностью не более 5% соответствует классу точности … • 1, 0 • 1, 5 • 2, 5 • 4, 0

Амперметр с классом точности 0, 5 и пределом измерения 10 А измеряет ток 8 А с относительной погрешностью, не более ____ %. • 0, 4 • 0, 525 • 0, 625 • 1, 025

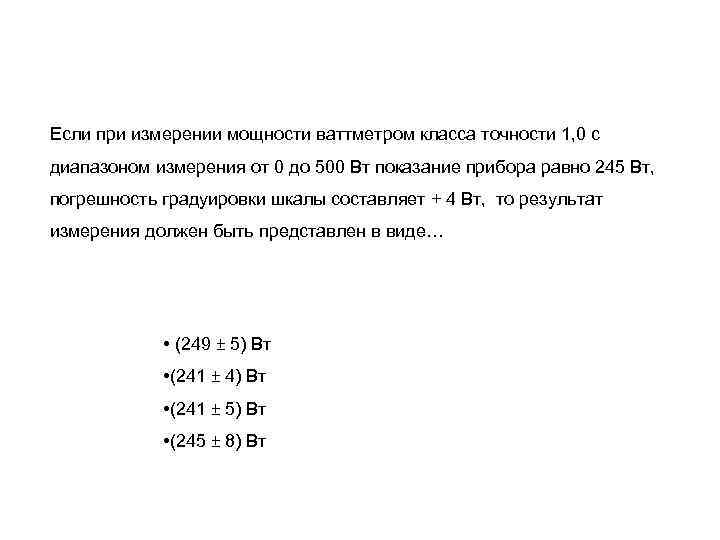

Если при измерении мощности ваттметром класса точности 1, 0 с диапазоном измерения от 0 до 500 Вт показание прибора равно 245 Вт, погрешность градуировки шкалы составляет + 4 Вт, то результат измерения должен быть представлен в виде… • (249 ± 5) Вт • (241 ± 4) Вт • (241 ± 5) Вт • (245 ± 8) Вт

Если предстоит измерить напряжение 220 В с гарантированной относительной погрешностью, не превышающей ± 2 %, то для этой цели должен подойти вольтметр с диапазоном измерения от 0 до 250 В класса точности … • 1, 0 • 1, 5 • 2, 5 • 4, 0

Если наибольшая абсолютная погрешность при измерении тока амперметром с верхним пределом измерения 10 А при измерении тока 7 А составляет 0, 08 А, то класс точности прибора соответствует … • 0, 1 • 0, 5 • 1, 0 • 1, 5

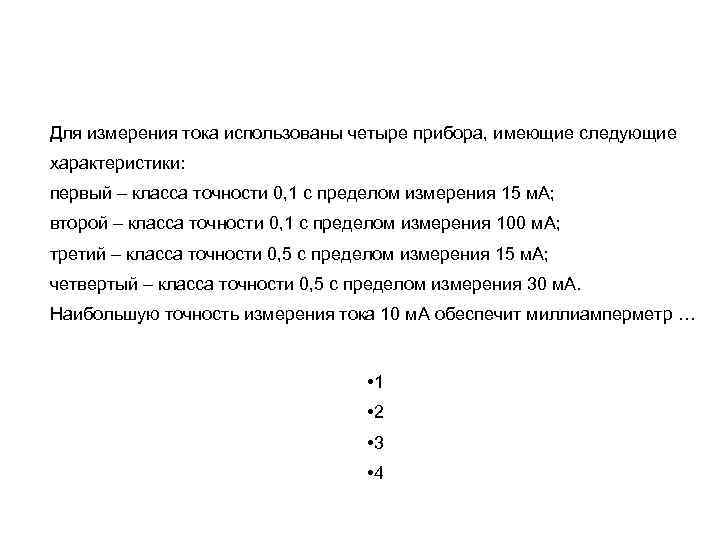

Для измерения тока использованы четыре прибора, имеющие следующие характеристики: первый – класса точности 0, 1 с пределом измерения 15 м. А; второй – класса точности 0, 1 с пределом измерения 100 м. А; третий – класса точности 0, 5 с пределом измерения 15 м. А; четвертый – класса точности 0, 5 с пределом измерения 30 м. А. Наибольшую точность измерения тока 10 м. А обеспечит миллиамперметр … • 1 • 2 • 3 • 4

Для измерения тока 10 м. А использованы два прибора, имеющие пределы измерения 15 м. А и 100 м. А, класс точности 0, 1. Абсолютные погрешности миллиамперметров будут равны _____ м. А. • ± 0, 5 и ± 0, 1 • ± 0, 015 и ± 0, 1 • ± 0, 015 и ± 0, 01 • ± 0, 25 и ± 0, 5

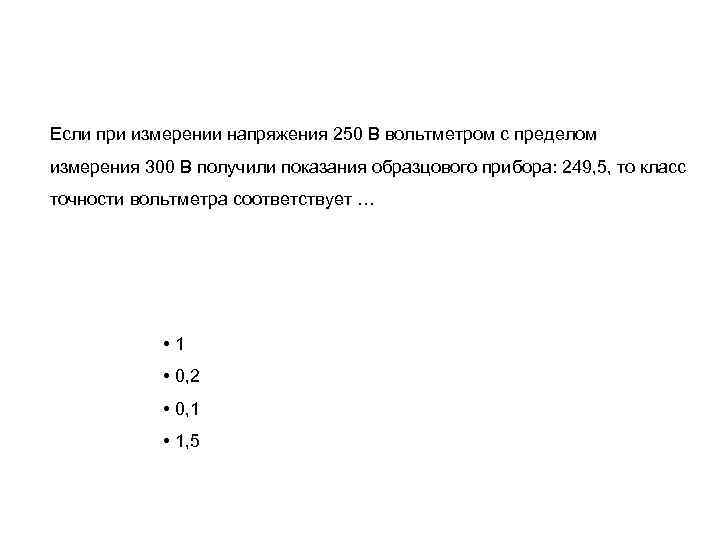

Если при измерении напряжения 250 В вольтметром с пределом измерения 300 В получили показания образцового прибора: 249, 5, то класс точности вольтметра соответствует … • 1 • 0, 2 • 0, 1 • 1, 5

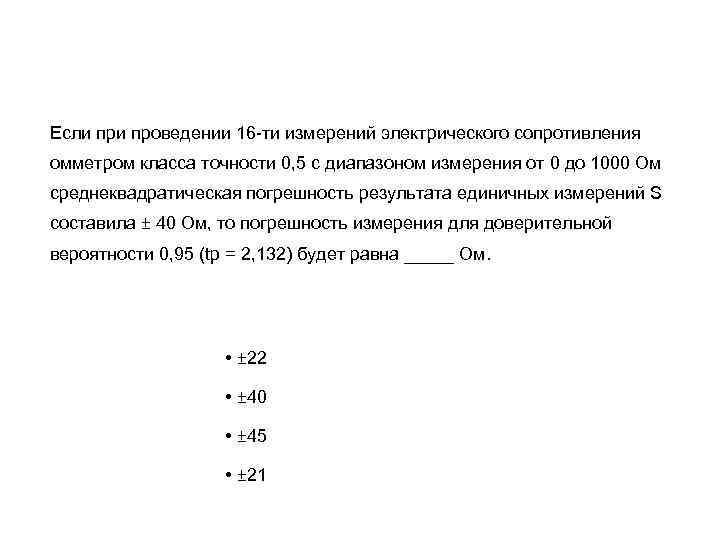

Если проведении 16 -ти измерений электрического сопротивления омметром класса точности 0, 5 с диапазоном измерения от 0 до 1000 Ом среднеквадратическая погрешность результата единичных измерений S составила ± 40 Ом, то погрешность измерения для доверительной вероятности 0, 95 (tp = 2, 132) будет равна _____ Ом. • ± 22 • ± 40 • ± 45 • ± 21

Омметр, имеющий предел измерения 1000 Ом, при измерении сопротивления 500 Ом с погрешностью не более 5% должен иметь класс точности … • 2, 5 • 1, 0 • 1, 5 • 4, 0

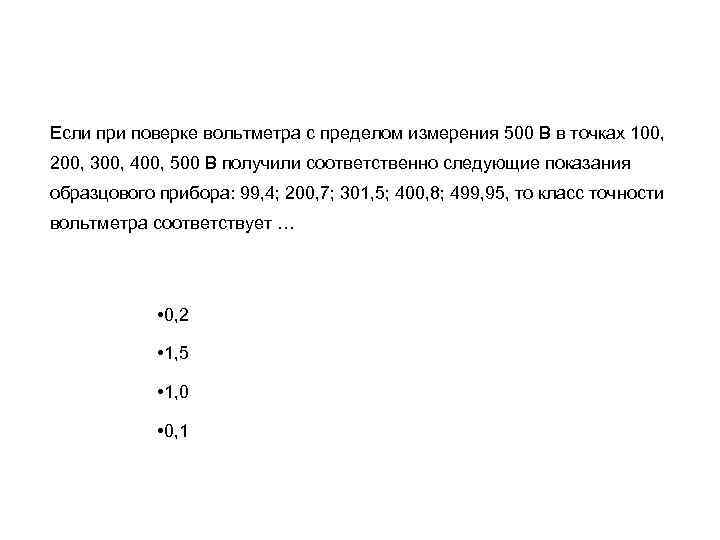

Если при поверке вольтметра с пределом измерения 500 В в точках 100, 200, 300, 400, 500 В получили соответственно следующие показания образцового прибора: 99, 4; 200, 7; 301, 5; 400, 8; 499, 95, то класс точности вольтметра соответствует … • 0, 2 • 1, 5 • 1, 0 • 0, 1
