Тема № 5 «Силовая установка БТР-80» Занятие

Скачать презентацию Тема № 5 «Силовая установка БТР-80» Занятие Скачать презентацию Тема № 5 «Силовая установка БТР-80» Занятие

Тема 5.1 БТВ ВР 1 курс.ppt

  • Количество слайдов: 45

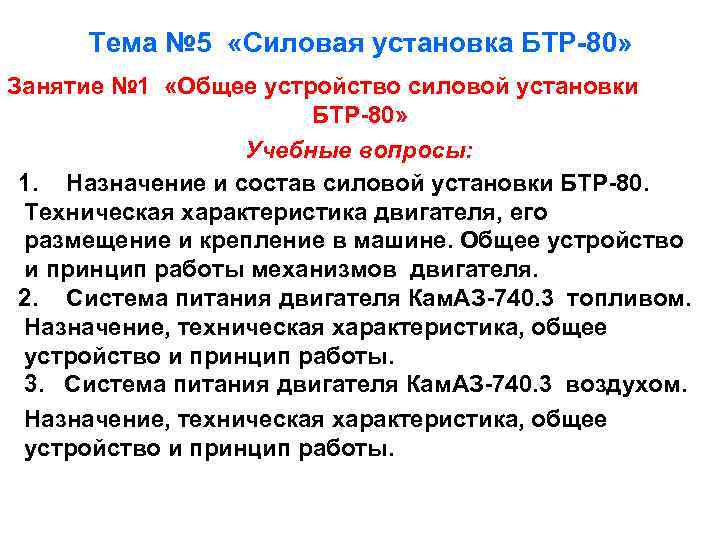

> Тема № 5 «Силовая установка БТР-80» Занятие № 1 «Общее устройство силовой установки Тема № 5 «Силовая установка БТР-80» Занятие № 1 «Общее устройство силовой установки БТР-80» Учебные вопросы: 1. Назначение и состав силовой установки БТР-80. Техническая характеристика двигателя, его размещение и крепление в машине. Общее устройство и принцип работы механизмов двигателя. 2. Система питания двигателя Кам. АЗ-740. 3 топливом. Назначение, техническая характеристика, общее устройство и принцип работы. 3. Система питания двигателя Кам. АЗ-740. 3 воздухом. Назначение, техническая характеристика, общее устройство и принцип работы.

>   1 учебный вопрос: Назначение и состав силовой установки БТР-80.  Техническая 1 учебный вопрос: Назначение и состав силовой установки БТР-80. Техническая характеристика двигателя, его размещение и крепление в машине. Общее устройство и принцип работы двигателя.

>   Назначение силовой установки СУ является источником механической    энергии, Назначение силовой установки СУ является источником механической энергии, приводящей машину в движение. СУ Размещена в кормовой части корпуса машины в силовом отделении.

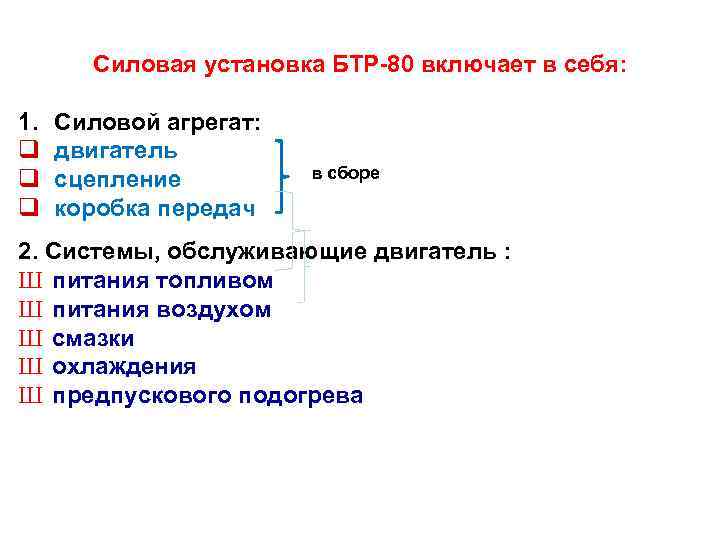

>  Силовая установка БТР-80 включает в себя:  1.  Силовой агрегат: q Силовая установка БТР-80 включает в себя: 1. Силовой агрегат: q двигатель q сцепление в сборе q коробка передач 2. Системы, обслуживающие двигатель : Ш питания топливом Ш питания воздухом Ш смазки Ш охлаждения Ш предпускового подогрева

>Силовой агрегат установлен на деталях и узлах подвески в отделении силовой установки. Подвеска силового Силовой агрегат установлен на деталях и узлах подвески в отделении силовой установки. Подвеска силового агрегата состоит из двух передних, двух задних и одной поддерживающей опор. Передние опоры расположены с обеих сторон картера сцепления. Задние - с обеих сторон блока двигателя. Поддерживающая опора - под передней частью картера коробки передач. Опоры представляют собой крепления с помощь болтов через кронштейны и резиновые подушки к корпусу машины. Продольное смещение силового агрегата предотвращают две тяги, соединяющие кронштейн поддерживающей опоры и поперечину корпуса.

>Двигатель предназначен для преобразования тепловой энергии сгораемого топлива в механическую работу. Имеет заднее продольное Двигатель предназначен для преобразования тепловой энергии сгораемого топлива в механическую работу. Имеет заднее продольное расположение (маховиком вперед)

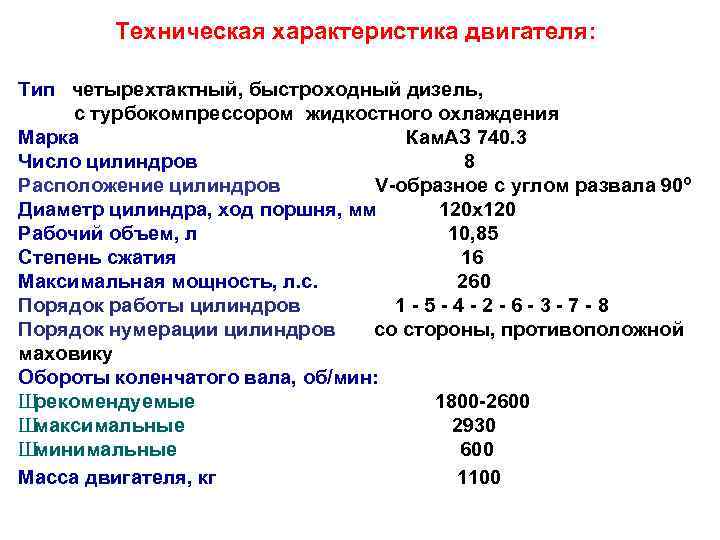

>   Техническая характеристика двигателя:  Тип четырехтактный, быстроходный дизель,  с турбокомпрессором Техническая характеристика двигателя: Тип четырехтактный, быстроходный дизель, с турбокомпрессором жидкостного охлаждения Марка Кам. АЗ 740. 3 Число цилиндров 8 Расположение цилиндров V-образное с углом развала 90º Диаметр цилиндра, ход поршня, мм 120 х120 Рабочий объем, л 10, 85 Степень сжатия 16 Максимальная мощность, л. с. 260 Порядок работы цилиндров 1 -5 -4 -2 -6 -3 -7 -8 Порядок нумерации цилиндров со стороны, противоположной маховику Обороты коленчатого вала, об/мин: Шрекомендуемые 1800 -2600 Шмаксимальные 2930 Шминимальные 600 Масса двигателя, кг 1100

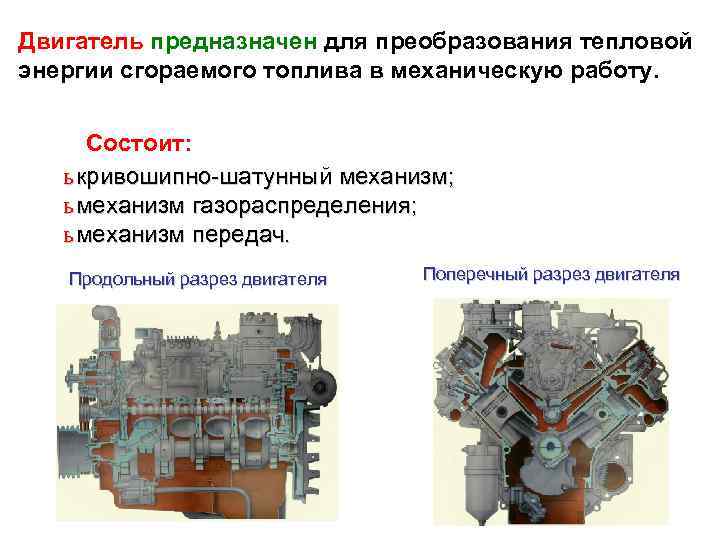

>Двигатель предназначен для преобразования тепловой энергии сгораемого топлива в механическую работу.   Состоит: Двигатель предназначен для преобразования тепловой энергии сгораемого топлива в механическую работу. Состоит: ь кривошипно-шатунный механизм; ь механизм газораспределения; ь механизм передач. Продольный разрез двигателя Поперечный разрез двигателя

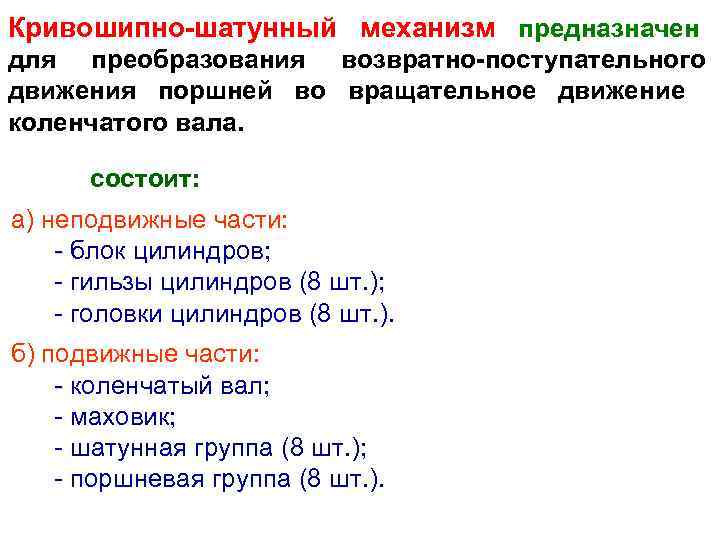

>Кривошипно-шатунный механизм предназначен для преобразования возвратно-поступательного движения поршней во вращательное движение коленчатого вала. Кривошипно-шатунный механизм предназначен для преобразования возвратно-поступательного движения поршней во вращательное движение коленчатого вала. состоит: а) неподвижные части: - блок цилиндров; - гильзы цилиндров (8 шт. ); - головки цилиндров (8 шт. ). б) подвижные части: - коленчатый вал; - маховик; - шатунная группа (8 шт. ); - поршневая группа (8 шт. ).

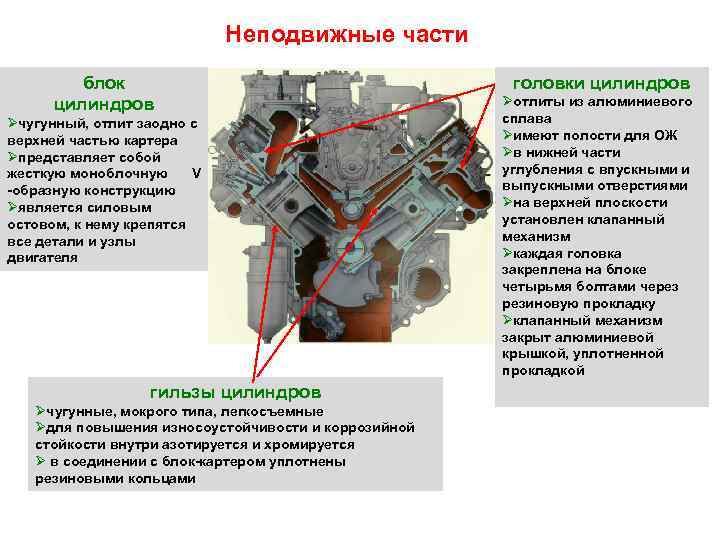

>     Неподвижные части   блок    Неподвижные части блок головки цилиндров Øотлиты из алюминиевого Øчугунный, отлит заодно с сплава верхней частью картера Øимеют полости для ОЖ Øпредставляет собой Øв нижней части жесткую моноблочную V углубления с впускными и -образную конструкцию выпускными отверстиями Øявляется силовым Øна верхней плоскости остовом, к нему крепятся установлен клапанный все детали и узлы механизм двигателя Øкаждая головка закреплена на блоке четырьмя болтами через резиновую прокладку Øклапанный механизм закрыт алюминиевой крышкой, уплотненной прокладкой гильзы цилиндров Øчугунные, мокрого типа, легкосъемные Øдля повышения износоустойчивости и коррозийной стойкости внутри азотируется и хромируется Ø в соединении с блок-картером уплотнены резиновыми кольцами

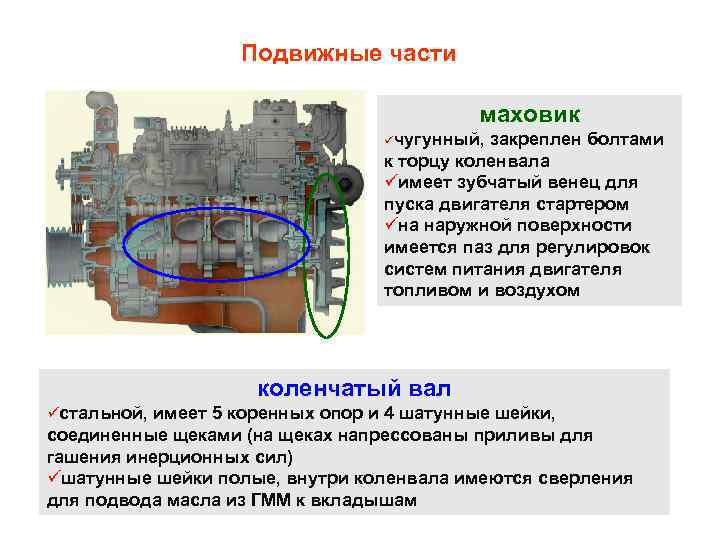

>    Подвижные части     маховик   Подвижные части маховик üчугунный, закреплен болтами к торцу коленвала üимеет зубчатый венец для пуска двигателя стартером üна наружной поверхности имеется паз для регулировок систем питания двигателя топливом и воздухом коленчатый вал üстальной, имеет 5 коренных опор и 4 шатунные шейки, соединенные щеками (на щеках напрессованы приливы для гашения инерционных сил) üшатунные шейки полые, внутри коленвала имеются сверления для подвода масла из ГММ к вкладышам

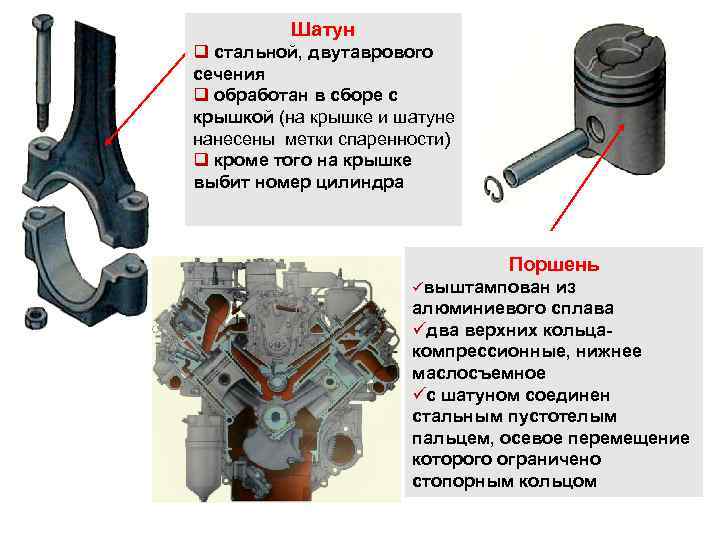

>   Шатун q стальной, двутаврового сечения q обработан в сборе с крышкой Шатун q стальной, двутаврового сечения q обработан в сборе с крышкой (на крышке и шатуне нанесены метки спаренности) q кроме того на крышке выбит номер цилиндра Поршень üвыштампован из алюминиевого сплава üдва верхних кольца- компрессионные, нижнее маслосъемное üс шатуном соединен стальным пустотелым пальцем, осевое перемещение которого ограничено стопорным кольцом

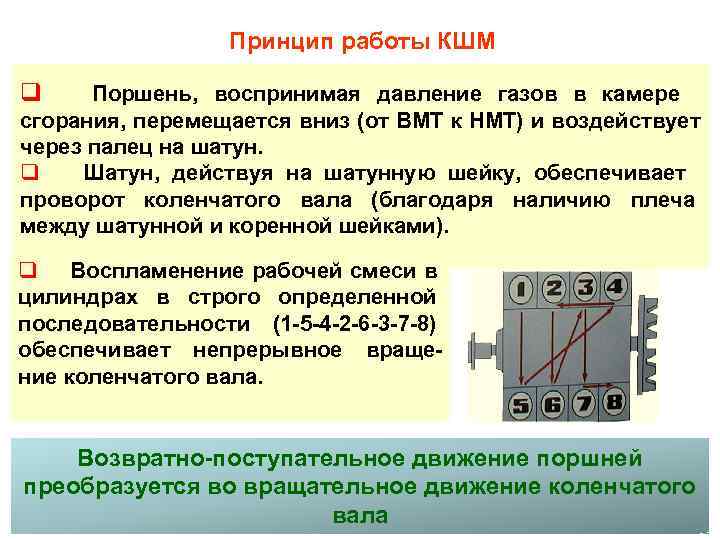

>   Принцип работы КШМ q Поршень, воспринимая давление газов в камере сгорания, Принцип работы КШМ q Поршень, воспринимая давление газов в камере сгорания, перемещается вниз (от ВМТ к НМТ) и воздействует через палец на шатун. q Шатун, действуя на шатунную шейку, обеспечивает проворот коленчатого вала (благодаря наличию плеча между шатунной и коренной шейками). q Воспламенение рабочей смеси в цилиндрах в строго определенной последовательности (1 -5 -4 -2 -6 -3 -7 -8) обеспечивает непрерывное враще- ние коленчатого вала. Возвратно-поступательное движение поршней преобразуется во вращательное движение коленчатого вала

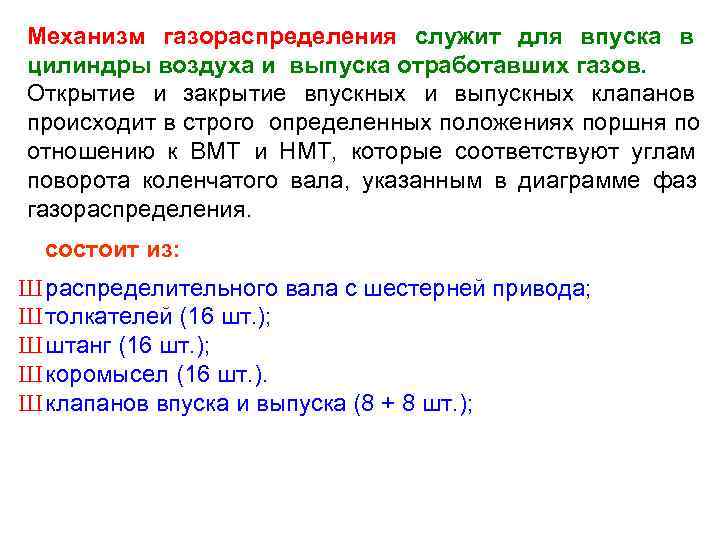

>Механизм газораспределения служит для впуска в цилиндры воздуха и выпуска отработавших газов. Открытие и Механизм газораспределения служит для впуска в цилиндры воздуха и выпуска отработавших газов. Открытие и закрытие впускных и выпускных клапанов происходит в строго определенных положениях поршня по отношению к ВМТ и НМТ, которые соответствуют углам поворота коленчатого вала, указанным в диаграмме фаз газораспределения. состоит из: Ш распределительного вала с шестерней привода; Ш толкателей (16 шт. ); Ш штанг (16 шт. ); Ш коромысел (16 шт. ). Ш клапанов впуска и выпуска (8 + 8 шт. );

>     коромысло       клапан коромысло клапан выпуска штанга толкатель клапан впуска распределительный вал с шестерней привода

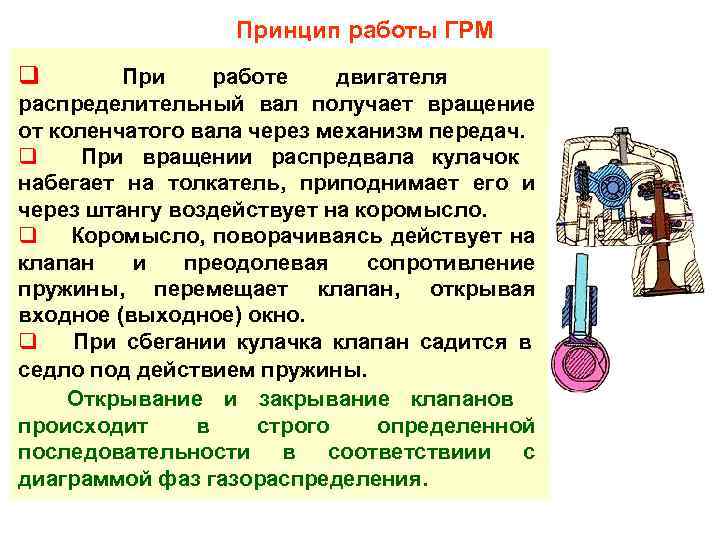

>   Принцип работы ГРМ q  При работе двигателя распределительный вал получает Принцип работы ГРМ q При работе двигателя распределительный вал получает вращение от коленчатого вала через механизм передач. q При вращении распредвала кулачок набегает на толкатель, приподнимает его и через штангу воздействует на коромысло. q Коромысло, поворачиваясь действует на клапан и преодолевая сопротивление пружины, перемещает клапан, открывая входное (выходное) окно. q При сбегании кулачка клапан садится в седло под действием пружины. Открывание и закрывание клапанов происходит в строго определенной последовательности в соответствиии с диаграммой фаз газораспределения.

>Механизм передач служит для передачи вращения от коленчатого вала к газораспределительному механизму и навесным Механизм передач служит для передачи вращения от коленчатого вала к газораспределительному механизму и навесным агрегатам. Смонтирован в задней крышке блок-картера состоит: Шшестерен; Швалов, осей; Шшкивов; Шклиноременных передач. Крутящий момент передается посредством шестерней к: - распределительному валу ГРМ; - кулачковому валу топливного насоса высокого давления; - компрессору; - насосу гидросистемы; через шкивы и ремни к: - насосу системы охлаждения; - гидромуфте привода вентилятора; - генераторам.

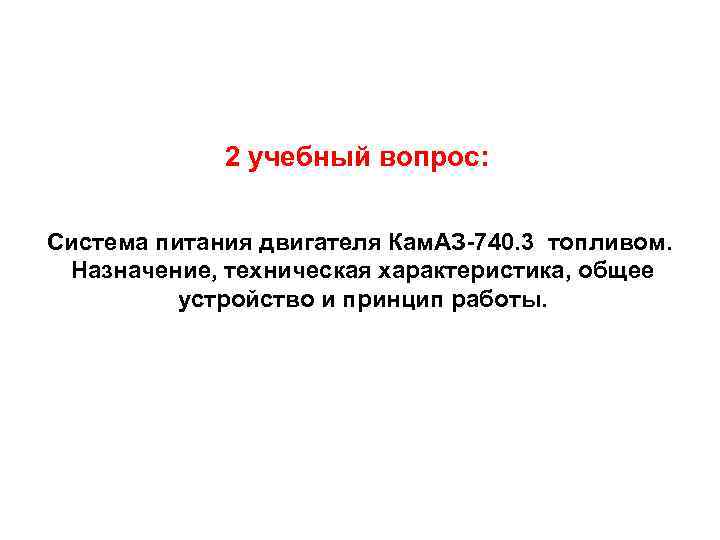

>   2 учебный вопрос:  Система питания двигателя Кам. АЗ-740. 3 топливом. 2 учебный вопрос: Система питания двигателя Кам. АЗ-740. 3 топливом. Назначение, техническая характеристика, общее устройство и принцип работы.

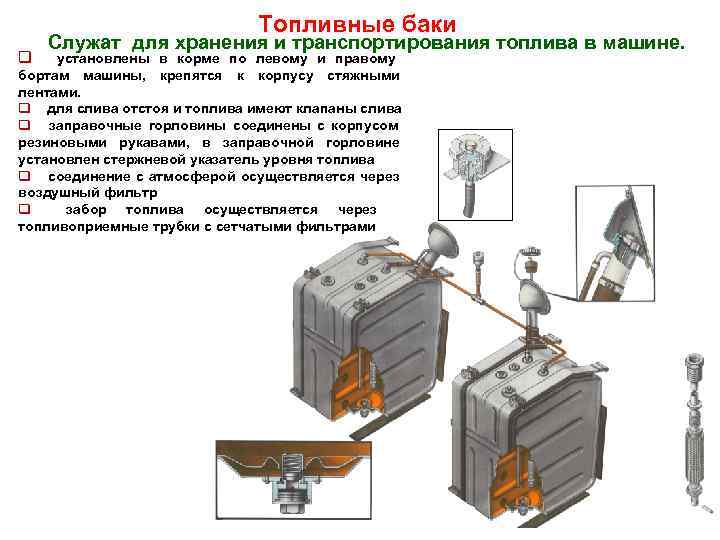

>     Топливные баки Служат для хранения и транспортирования топлива в Топливные баки Служат для хранения и транспортирования топлива в машине. q установлены в корме по левому и правому бортам машины, крепятся к корпусу стяжными лентами. q для слива отстоя и топлива имеют клапаны слива q заправочные горловины соединены с корпусом резиновыми рукавами, в заправочной горловине установлен стержневой указатель уровня топлива q соединение с атмосферой осуществляется через воздушный фильтр q забор топлива осуществляется через топливоприемные трубки с сетчатыми фильтрами

>Топливомеры предназначены   для  контроля  топлива  в топливных баках. Топливомеры предназначены для контроля топлива в топливных баках. Электрический указатель расположен на щитке приборов м/в Переключатель имеет два положения: левое – при замере топлива в левом баке правое – при замере топлива в правом баке Стержневые указатели уровня топлива, расположены в заправочных горловинах. Датчики уровня топлива установлены в топливных баках.

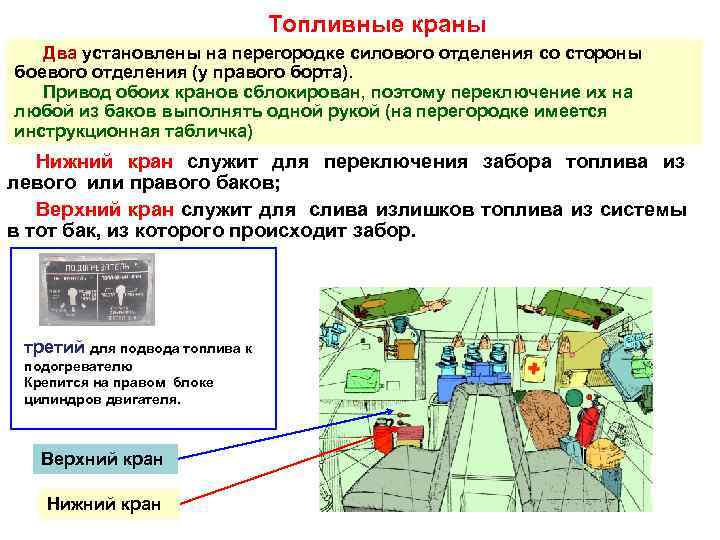

>      Топливные краны  Два установлены на перегородке силового Топливные краны Два установлены на перегородке силового отделения со стороны боевого отделения (у правого борта). Привод обоих кранов сблокирован, поэтому переключение их на любой из баков выполнять одной рукой (на перегородке имеется инструкционная табличка) Нижний кран служит для переключения забора топлива из левого или правого баков; Верхний кран служит для слива излишков топлива из системы в тот бак, из которого происходит забор. третий для подвода топлива к подогревателю Крепится на правом блоке цилиндров двигателя. Верхний кран Нижний кран

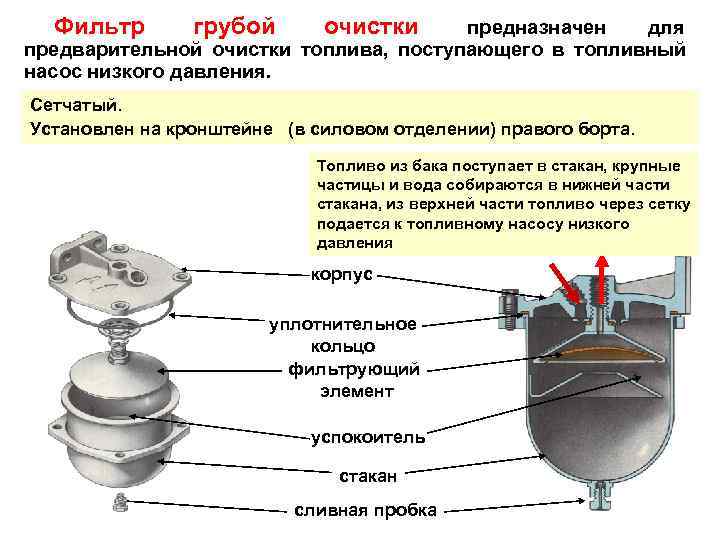

> Фильтр  грубой  очистки  предназначен  для предварительной очистки топлива, поступающего Фильтр грубой очистки предназначен для предварительной очистки топлива, поступающего в топливный насос низкого давления. Сетчатый. Установлен на кронштейне (в силовом отделении) правого борта. Топливо из бака поступает в стакан, крупные частицы и вода собираются в нижней части стакана, из верхней части топливо через сетку подается к топливному насосу низкого давления корпус уплотнительное кольцо фильтрующий элемент успокоитель стакан сливная пробка

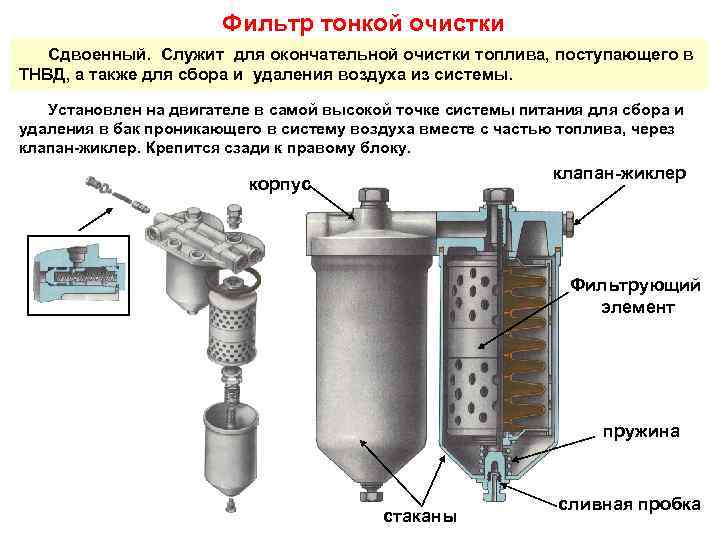

>    Фильтр тонкой очистки  Сдвоенный. Служит для окончательной очистки топлива, Фильтр тонкой очистки Сдвоенный. Служит для окончательной очистки топлива, поступающего в ТНВД, а также для сбора и удаления воздуха из системы. Установлен на двигателе в самой высокой точке системы питания для сбора и удаления в бак проникающего в систему воздуха вместе с частью топлива, через клапан-жиклер. Крепится сзади к правому блоку. клапан-жиклер корпус Фильтрующий элемент пружина сливная пробка стаканы

>       ТНВД  Плунжерного типа, предназначен для подачи ТНВД Плунжерного типа, предназначен для подачи через форсунки в цилиндры двигателя в определенные моменты времени строго дозированных порций топлива под высоким давлением. Установлен в развале блок - картера двигателя. всережимный регулятор Состоит из: насосная секция q корпуса q кулачкового вала рейка АМОПТ q 8 насосных секций q всережимного регулятора q рейки с поводками q автоматической муфты опережения впрыска топлива (АМОПТ) Кулачковый вал и АМОПТ получают вращение от коленчатого вала двигателя через МП. Вал имеет 8 кулачков для привода насосных секций. Каждый кулачок обеспечивает работу корпус одной насосной секции. Смазка ТНВД осуществляется под давлением от общей системы смазки двигателя. кулачковый вал

>    Насосная секция к форсунке Представляет собой насос поршневого типа Насосная секция к форсунке Представляет собой насос поршневого типа включающий поршень особой формы (плунжер) и цилиндр (гильзу). Плунжер и гильза образуют ПЛУНЖЕРНУЮ ПАРУ. ü в стенке гильзы выполнено отверстие для подвода топлива внутрь ü боковая поверхность плунжера имеет винтовую канавку для регулирования порции топлива Плунжер совершает возвратно-поступательное движение под действием кулачка вала и пружины. Для увеличения (уменьшения) подачи топлива плунжер поворачивают рейкой насоса, соединенной с приводом подачи топлива Плунжерная пара: 1 – плунжер; 2 – гильза; а – винтовая канавка плунжера.

> Форсунка закрытого типа, с многоструйным распылителем и гидравлически управляемой иглой Служит для подачи Форсунка закрытого типа, с многоструйным распылителем и гидравлически управляемой иглой Служит для подачи порции топлива в камеру сгорания в мелкораспыленном виде под высоким давлением (180 ± 5 кгс/см 2 ). Работа форсунки: штуцер Ø топливо к форсунке подается от насосной секции ТНВД через штуцер Ø далее по каналам корпуса топливо корпус поступает между корпусом распылителя и пружина иглой Ø отжимая иглу, топливо впрыскивается в цилиндр Ø избытки топлива через зазор между иглой и корпусом отводятся на слив штанга распылитель игла

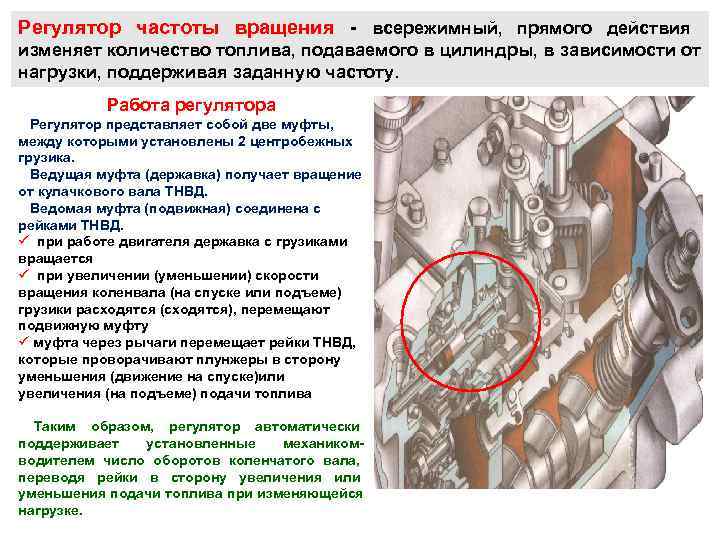

>Регулятор частоты вращения - всережимный, прямого действия изменяет количество топлива, подаваемого в цилиндры, в Регулятор частоты вращения - всережимный, прямого действия изменяет количество топлива, подаваемого в цилиндры, в зависимости от нагрузки, поддерживая заданную частоту. Работа регулятора Регулятор представляет собой две муфты, между которыми установлены 2 центробежных грузика. Ведущая муфта (державка) получает вращение от кулачкового вала ТНВД. Ведомая муфта (подвижная) соединена с рейками ТНВД. ü при работе двигателя державка с грузиками вращается ü при увеличении (уменьшении) скорости вращения коленвала (на спуске или подъеме) грузики расходятся (сходятся), перемещают подвижную муфту ü муфта через рычаги перемещает рейки ТНВД, которые проворачивают плунжеры в сторону уменьшения (движение на спуске)или увеличения (на подъеме) подачи топлива Таким образом, регулятор автоматически поддерживает установленные механиком- водителем число оборотов коленчатого вала, переводя рейки в сторону увеличения или уменьшения подачи топлива при изменяющейся нагрузке.

>   Крышка регулятора ТНВД 1 - рычаг управления регулятором 2 - болт Крышка регулятора ТНВД 1 - рычаг управления регулятором 2 - болт ограничения минимальной частоты вращения 3 - рычаг остановки 4 - пробка заливного отверстия 5 - болт регулировки пусковой подачи 6 - болт ограничения хода рычага остановки 7 – болт ограничения максимальной частоты вращения 55, 3 -55, 7 мм 5 6 Перед БТР 0, 8 -1, 0 мм 4 3 2 1 7

>Автоматическая муфта опережения   впрыска  топлива изменяет начало подачи топлива в зависимости Автоматическая муфта опережения впрыска топлива изменяет начало подачи топлива в зависимости от частоты вращения коленчатого вала двигателя (для обеспечения полного сгорания горючей смеси в начале такта рабочего хода, при изменении скорости движения поршня). Муфта центробежного типа, установлена на носке кулачкового вала ТНВД

>       Устройство муфты:  Шестерня   Устройство муфты: Шестерня Грузик Сервопоршень Пружина Кулачковый привода измерителя Пружина сервопоршня вал ТНВД скорости золотника Золотник центробежная сила Работа муфты: 1. Обороты минимальны: - центробеж. силы малы, золотник в кр. лев. полож. , закрывает подвод масла в бустер. 2. Обороты увеличились: - грузы разошлись, золотник сместился вправо и открыл подвод масла в бустер; - сервопоршень смещается вправо, закрывает подвод масла и фиксируется; - относительное осевое смещение косых шлиц поворачивает кулачковый вал ТНВД 3. Обороты упали: - грузы сходятся, золотник своей пружиной смещается влево и открывает слив масла из бустера; - давление падает и сервопоршень своей пружиной смещается влево, поворачивая вал ТНВД

>  Топливный насос низкого давления (ТННД)  Поршневого типа, предназначен для подачи топлива Топливный насос низкого давления (ТННД) Поршневого типа, предназначен для подачи топлива от бака через фильтры грубой и тонкой очистки к впускной полости ТНВД. Насос установлен на задней крышке регулятора и приводится в действие от эксцентрика кулачкового вала ТНВД. корпус перепускной клапан поршень пружина впускной клапан толкатель эксцентрик

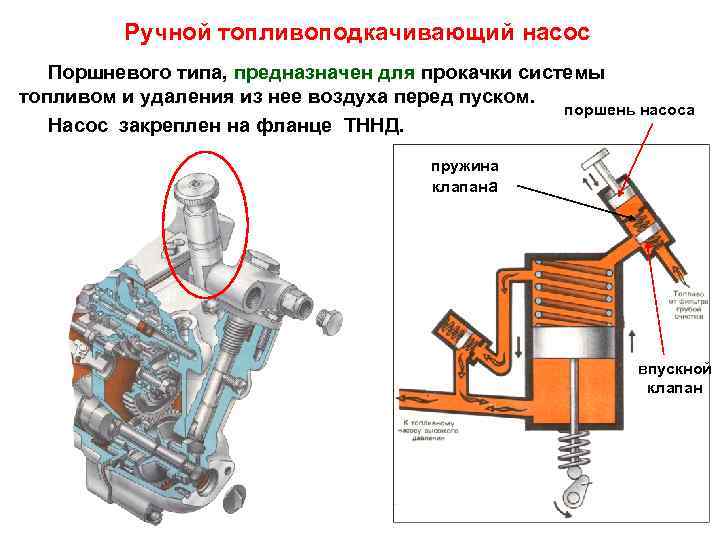

>   Ручной топливоподкачивающий насос  Поршневого типа, предназначен для прокачки системы топливом Ручной топливоподкачивающий насос Поршневого типа, предназначен для прокачки системы топливом и удаления из нее воздуха перед пуском. поршень насоса Насос закреплен на фланце ТННД. пружина клапана впускной клапан

> Принцип работы системы питания двигателя топливом   ТННД    Принцип работы системы питания двигателя топливом ТННД фильтр тонкой очистки ручной топливоподка ТНВД чивающий насос кран переключения топливных баков фильтр грубой очистки

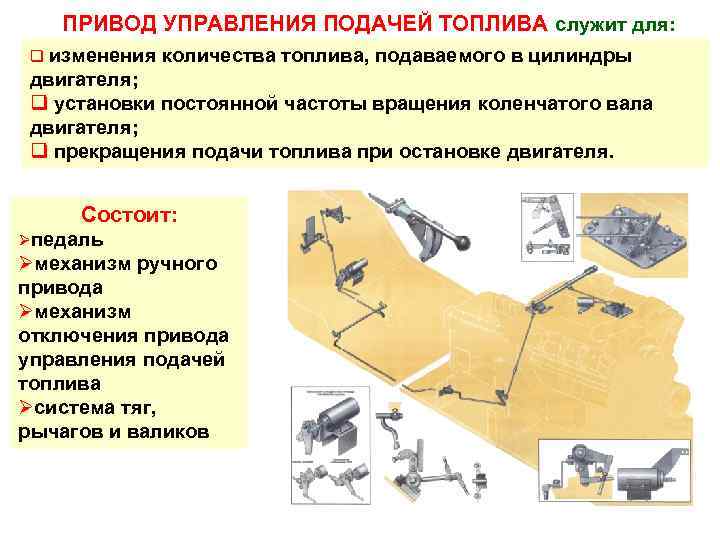

>  ПРИВОД УПРАВЛЕНИЯ ПОДАЧЕЙ ТОПЛИВА служит для: q изменения  количества топлива, подаваемого ПРИВОД УПРАВЛЕНИЯ ПОДАЧЕЙ ТОПЛИВА служит для: q изменения количества топлива, подаваемого в цилиндры двигателя; q установки постоянной частоты вращения коленчатого вала двигателя; q прекращения подачи топлива при остановке двигателя. Состоит: Øпедаль Øмеханизм ручного привода Øмеханизм отключения привода управления подачей топлива Øсистема тяг, рычагов и валиков

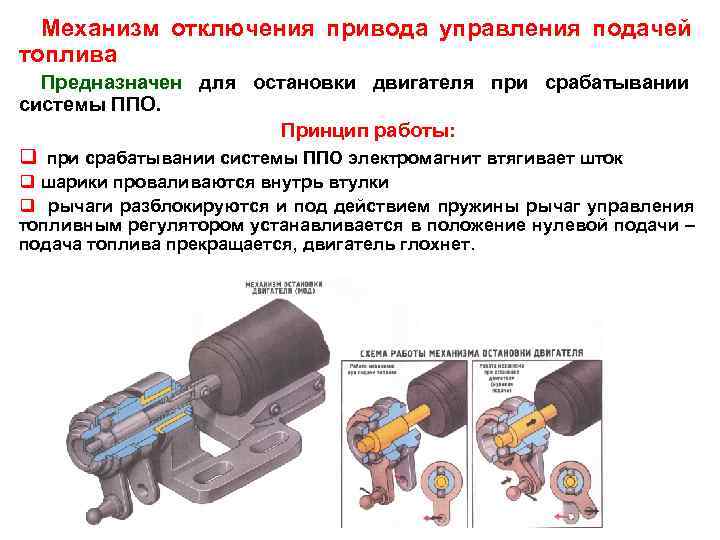

> Механизм отключения привода управления подачей топлива  Предназначен для остановки двигателя при срабатывании Механизм отключения привода управления подачей топлива Предназначен для остановки двигателя при срабатывании системы ППО. Принцип работы: q при срабатывании системы ППО электромагнит втягивает шток q шарики проваливаются внутрь втулки q рычаги разблокируются и под действием пружины рычаг управления топливным регулятором устанавливается в положение нулевой подачи – подача топлива прекращается, двигатель глохнет.

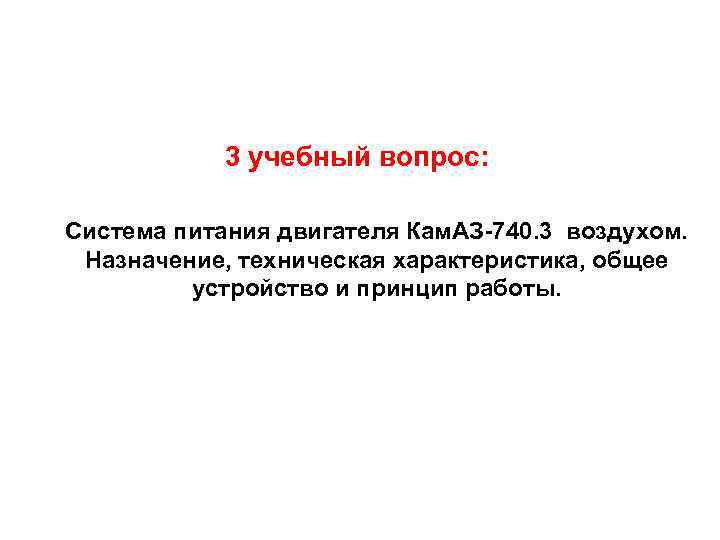

>  3 учебный вопрос:  Система питания двигателя Кам. АЗ-740. 3 воздухом. 3 учебный вопрос: Система питания двигателя Кам. АЗ-740. 3 воздухом. Назначение, техническая характеристика, общее устройство и принцип работы.

>Система питания двигателя воздухом предназначена для : Øотбора воздуха из атмосферы Øочистки его от Система питания двигателя воздухом предназначена для : Øотбора воздуха из атмосферы Øочистки его от пыли Øраспределения по цилиндрам состоит: Ш воздушный фильтр Ш индикатор засоренности воздушного фильтра Ш воздуховод Ш устройство для пылеудаления Ш турбокомпрессоры Ш впускные коллекторы Ш устройство для выпуска отработавших газов

>     Воздушный фильтр  Сухого типа, двухступенчатый, с инерционной решеткой, Воздушный фильтр Сухого типа, двухступенчатый, с инерционной решеткой, с автоматическим отсосам пыли и сменным картонным фильтроэлементом. Предназначен для очистки поступающего в двигатель воздуха. входной патрубок Установлен в силовой отделении корпус с крышкой Имеет во внутренней на нише правого части инерционную четвертого колеса. решетку (пылеотбойник), являющуюся первой ступенью очистки воздуха с отсосом пыли фильтрующий элемент патрубок системы выходной патрубок отсоса пыли

>  Индикатор засоренности воздушного фильтра  Индикатор установлен на экране воздухозаборного патрубка, шлангом Индикатор засоренности воздушного фильтра Индикатор установлен на экране воздухозаборного патрубка, шлангом и трубкой соединен с приемной трубой. Индикатор представляет собой полый цилиндр, внутри которого помещен сигнальный флажок. Принцип работы: по мере засорения фильтра, в приемной трубе возрастает разряжение. При достижении разряжения 700 мм вод. ст. индикатор срабатывает, красный флажок закрывает окно индикатора воздуховод индикатор засоренности фильтра

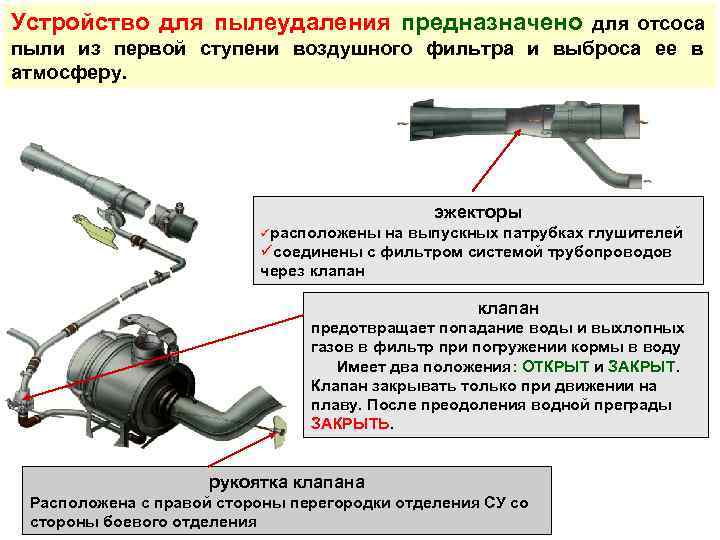

>Устройство для пылеудаления предназначено для отсоса пыли из первой ступени воздушного фильтра и выброса Устройство для пылеудаления предназначено для отсоса пыли из первой ступени воздушного фильтра и выброса ее в атмосферу. эжекторы üрасположены на выпускных патрубках глушителей üсоединены с фильтром системой трубопроводов через клапан предотвращает попадание воды и выхлопных газов в фильтр при погружении кормы в воду Имеет два положения: ОТКРЫТ и ЗАКРЫТ. Клапан закрывать только при движении на плаву. После преодоления водной преграды ЗАКРЫТЬ. рукоятка клапана Расположена с правой стороны перегородки отделения СУ со стороны боевого отделения

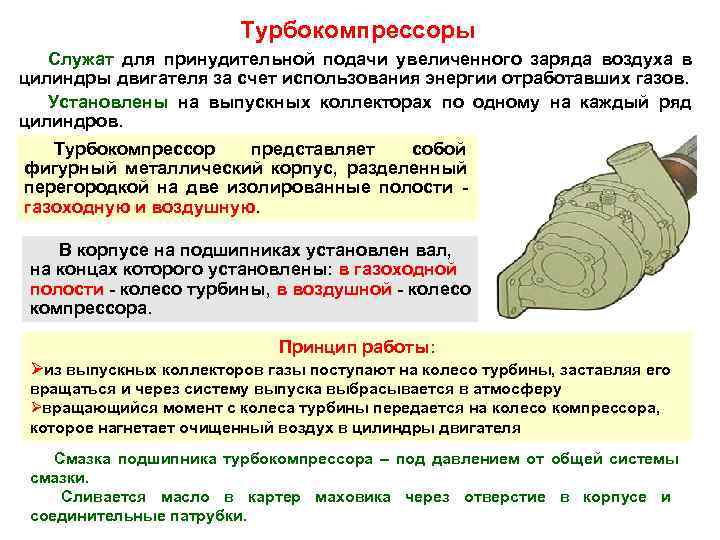

>    Турбокомпрессоры  Служат для принудительной подачи увеличенного заряда воздуха в Турбокомпрессоры Служат для принудительной подачи увеличенного заряда воздуха в цилиндры двигателя за счет использования энергии отработавших газов. Установлены на выпускных коллекторах по одному на каждый ряд цилиндров. Турбокомпрессор представляет собой фигурный металлический корпус, разделенный перегородкой на две изолированные полости - газоходную и воздушную. В корпусе на подшипниках установлен вал, на концах которого установлены: в газоходной полости - колесо турбины, в воздушной - колесо компрессора. Принцип работы: Øиз выпускных коллекторов газы поступают на колесо турбины, заставляя его вращаться и через систему выпуска выбрасывается в атмосферу Øвращающийся момент с колеса турбины передается на колесо компрессора, которое нагнетает очищенный воздух в цилиндры двигателя Смазка подшипника турбокомпрессора – под давлением от общей системы смазки. Сливается масло в картер маховика через отверстие в корпусе и соединительные патрубки.

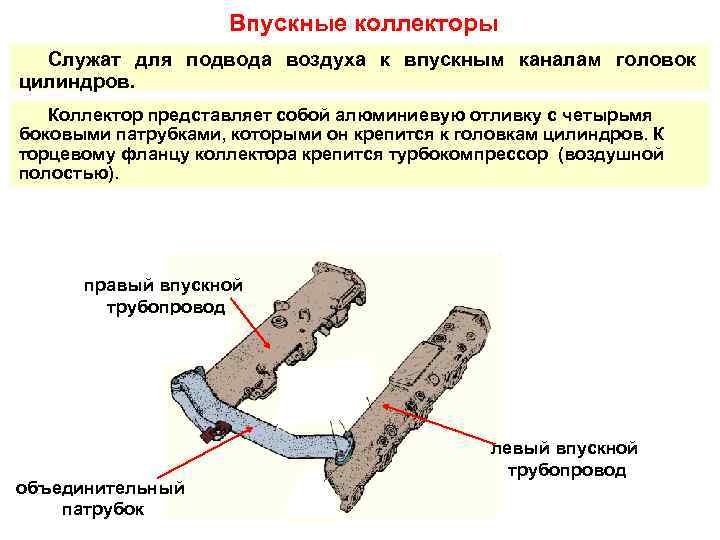

>     Впускные коллекторы  Служат для подвода воздуха к впускным Впускные коллекторы Служат для подвода воздуха к впускным каналам головок цилиндров. Коллектор представляет собой алюминиевую отливку с четырьмя боковыми патрубками, которыми он крепится к головкам цилиндров. К торцевому фланцу коллектора крепится турбокомпрессор (воздушной полостью). правый впускной трубопровод левый впускной трубопровод объединительный патрубок

>  РАБОТА СИСТЕМЫ ПИТАНИЯ ВОЗДУХОМ.  q Воздух через воздухозаборник поступает для очистки РАБОТА СИСТЕМЫ ПИТАНИЯ ВОЗДУХОМ. q Воздух через воздухозаборник поступает для очистки в первую ступень фильтра. q В результате резкого изменения направления потока в инерционной решетке крупные частицы пыли отделяются и под действием разря- жения в шланге выбрасываются в атмосферу. q Очищенный в первой ступени воздух, поступает во вторую ступень, где проникая через поры картона, очищается от мелких частиц пыли. q Очищенный воздух через пат- рубок, турбокомпрессоры поступает во впускные воздухопроводы, где распределяется по цилиндрам

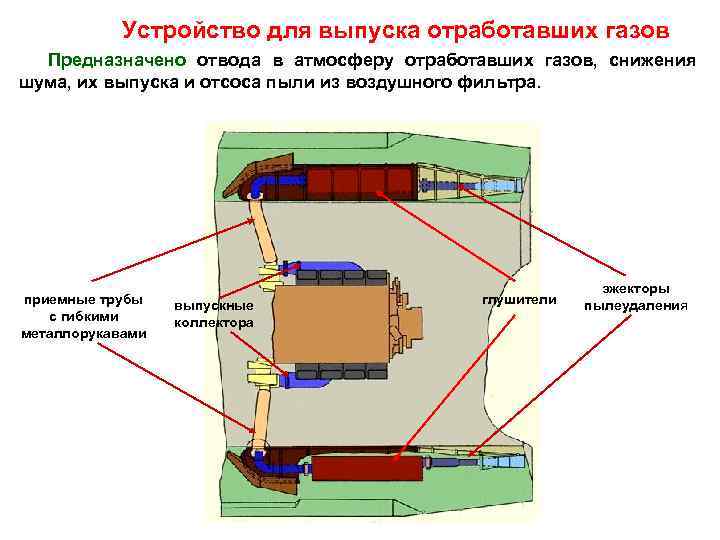

>  Устройство для выпуска отработавших газов  Предназначено отвода в атмосферу отработавших газов, Устройство для выпуска отработавших газов Предназначено отвода в атмосферу отработавших газов, снижения шума, их выпуска и отсоса пыли из воздушного фильтра. эжекторы приемные трубы выпускные глушители пылеудаления с гибкими коллектора металлорукавами

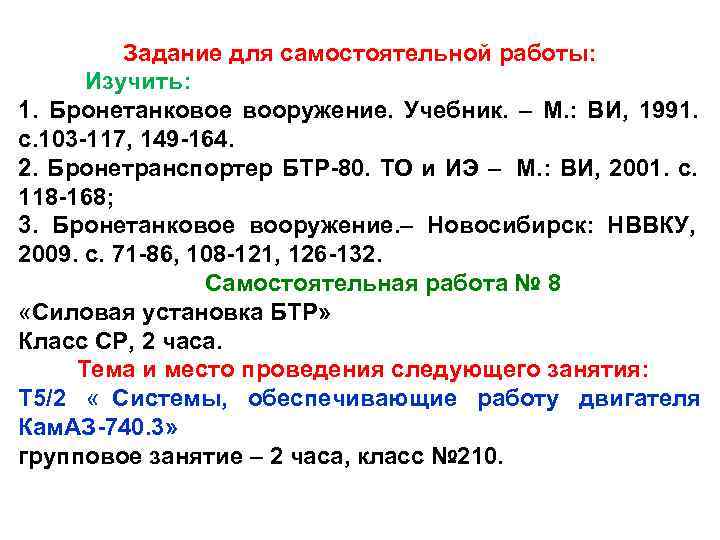

>   Задание для самостоятельной работы:  Изучить: 1. Бронетанковое вооружение. Учебник. – Задание для самостоятельной работы: Изучить: 1. Бронетанковое вооружение. Учебник. – М. : ВИ, 1991. с. 103 -117, 149 -164. 2. Бронетранспортер БТР-80. ТО и ИЭ – М. : ВИ, 2001. с. 118 -168; 3. Бронетанковое вооружение. – Новосибирск: НВВКУ, 2009. с. 71 -86, 108 -121, 126 -132. Самостоятельная работа № 8 «Силовая установка БТР» Класс СР, 2 часа. Тема и место проведения следующего занятия: Т 5/2 « Системы, обеспечивающие работу двигателя Кам. АЗ-740. 3» групповое занятие – 2 часа, класс № 210.
