Тема № 5: Полевые склады горючего. » . Занятие № 2. Полевых складов горючего (ПСГ) большой вместимости.
Учебные вопросы: 1. Назначение и организационно-штатная 1. структура полевых складов горючего большой вместимости. 2. Техническое оснащение и принципы использования полевых складов горючего большой вместимости. 3. Принципиальная схема размещения и технологическая схема полевого склада горючего большой вместимости. 4. Перемещение и развертывание полевого склада горючего большой вместимости.

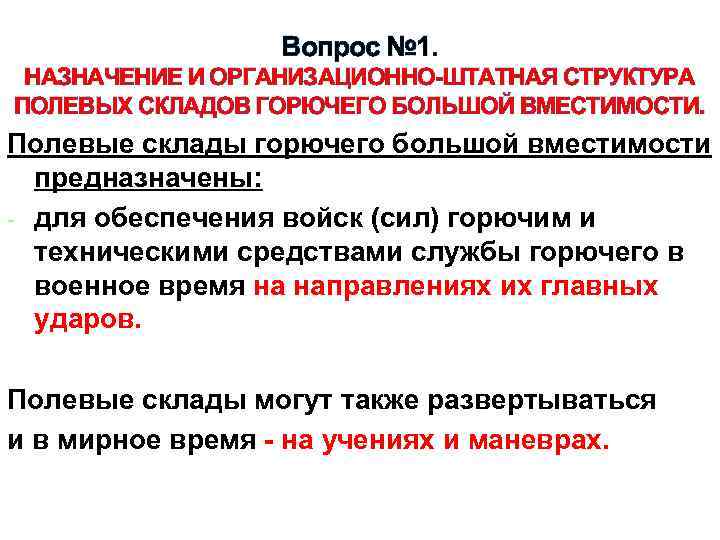

Вопрос № 1. НАЗНАЧЕНИЕ И ОРГАНИЗАЦИОННО-ШТАТНАЯ СТРУКТУРА ПОЛЕВЫХ СКЛАДОВ ГОРЮЧЕГО БОЛЬШОЙ ВМЕСТИМОСТИ. Полевые склады горючего большой вместимости предназначены: - для обеспечения войск (сил) горючим и техническими средствами службы горючего в военное время на направлениях их главных ударов. Полевые склады могут также развертываться и в мирное время - на учениях и маневрах.
Ø В мирное время окружные склады горючего содержат на длительном хранении в необходимом количестве запасы горючего и технических средств службы горючего для развертывания в установленные сроки полевого склада горючего большой вместимости. Ø Перемещение технических средств и запасов горючего в заранее назначенный для развертывания склада район, как правило, осуществляется железнодорожным транспортом

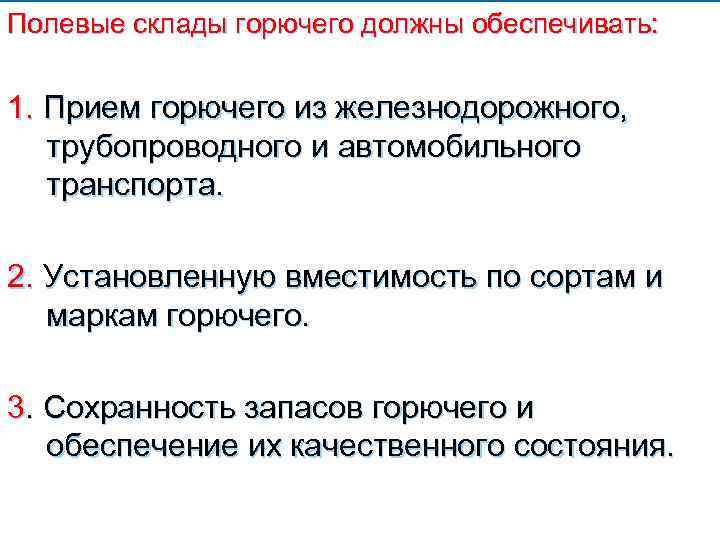

Полевые склады горючего должны обеспечивать: 1. Прием горючего из железнодорожного, трубопроводного и автомобильного транспорта. 2. Установленную вместимость по сортам и маркам горючего. 3. Сохранность запасов горючего и обеспечение их качественного состояния.

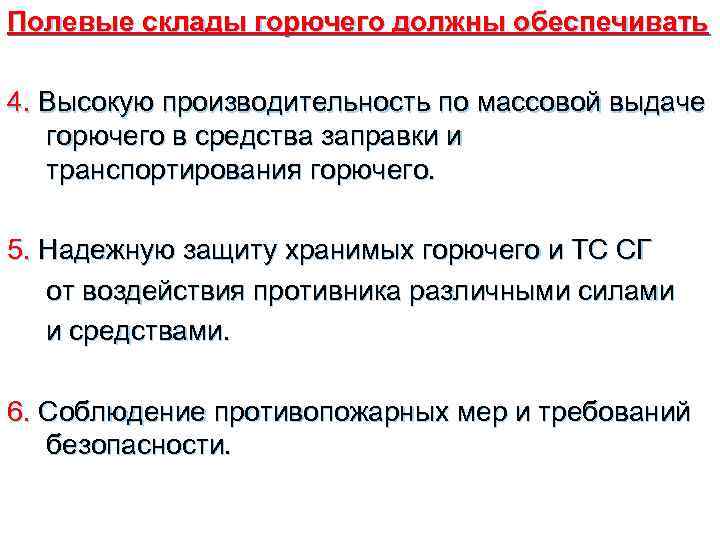

Полевые склады горючего должны обеспечивать 4. Высокую производительность по массовой выдаче горючего в средства заправки и транспортирования горючего. 5. Надежную защиту хранимых горючего и ТС СГ от воздействия противника различными силами и средствами. 6. Соблюдение противопожарных мер и требований безопасности.

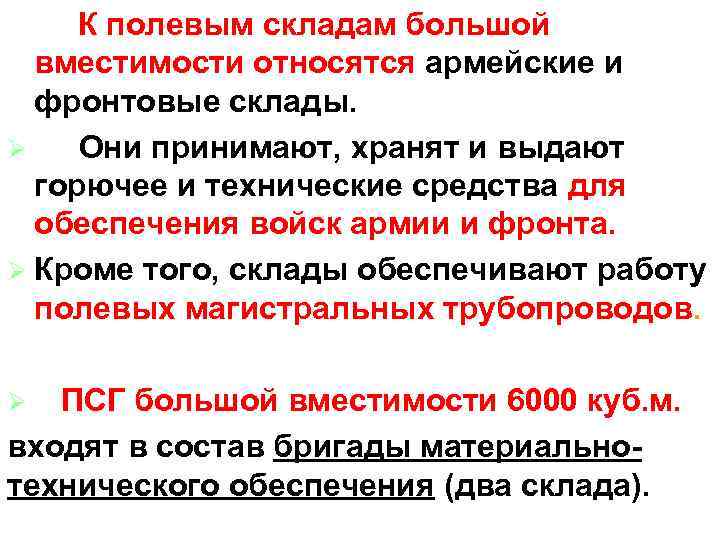

К полевым складам большой вместимости относятся армейские и фронтовые склады. Ø Они принимают, хранят и выдают горючее и технические средства для обеспечения войск армии и фронта. Ø Кроме того, склады обеспечивают работу полевых магистральных трубопроводов. Ø ПСГ большой вместимости 6000 куб. м. входят в состав бригады материальнотехнического обеспечения (два склада).

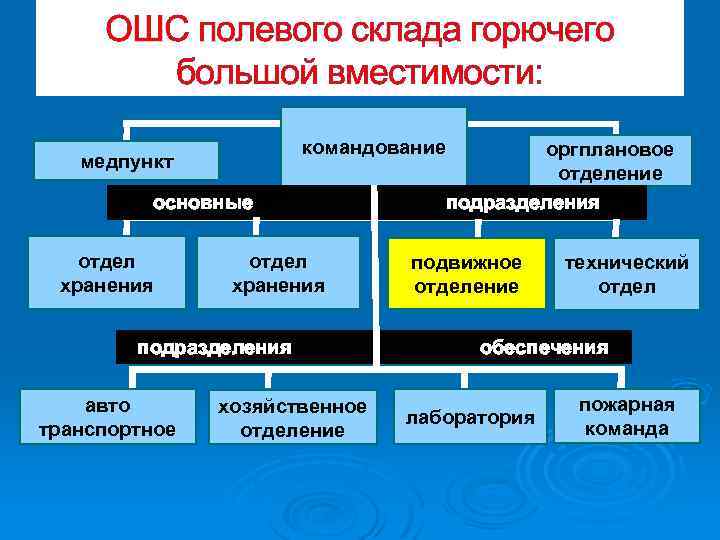

ОШС полевого склада горючего большой вместимости: командование медпункт основные отдел хранения оргплановое отделение подразделения подвижное отделение технический отдел подразделения обеспечения авто транспортное хозяйственное отделение лаборатория пожарная команда

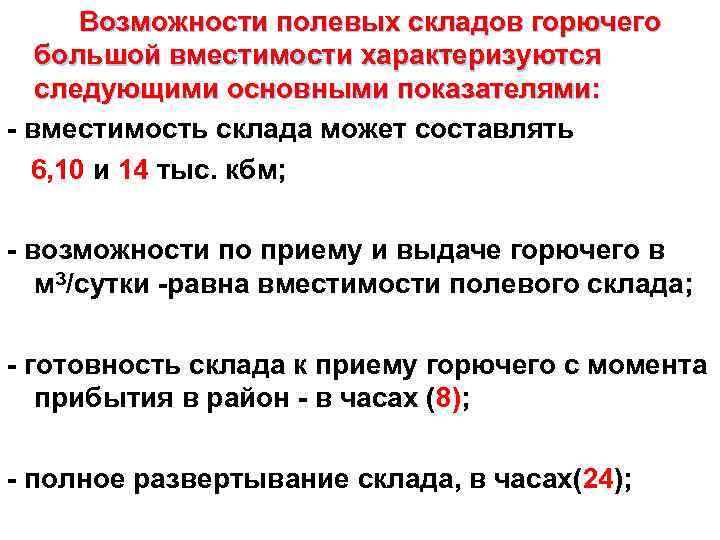

Возможности полевых складов горючего большой вместимости характеризуются следующими основными показателями: - вместимость склада может составлять 6, 10 и 14 тыс. кбм; - возможности по приему и выдаче горючего в м. З/сутки -равна вместимости полевого склада; - готовность склада к приему горючего с момента прибытия в район - в часах (8); - полное развертывание склада, в часах(24);

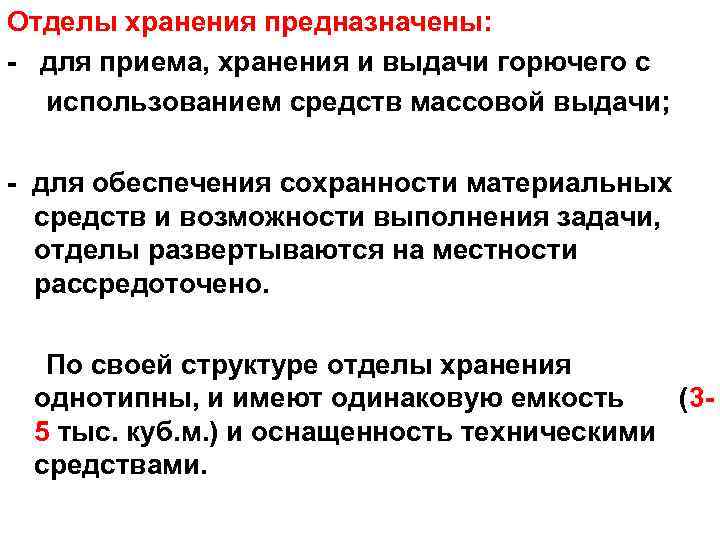

Отделы хранения предназначены: - для приема, хранения и выдачи горючего с использованием средств массовой выдачи; - для обеспечения сохранности материальных средств и возможности выполнения задачи, отделы развертываются на местности рассредоточено. По своей структуре отделы хранения однотипны, и имеют одинаковую емкость (35 тыс. куб. м. ) и оснащенность техническими средствами.
Подвижное отделение предназначено: - для приема, хранения и выдачи горючего. С целью приближения запасов горючего к войскам, действующим на изолированном направлении, может развертываться отдельно от склада. Емкость подвижного отделения может составлять 2000 м. З , 4000 м. З.

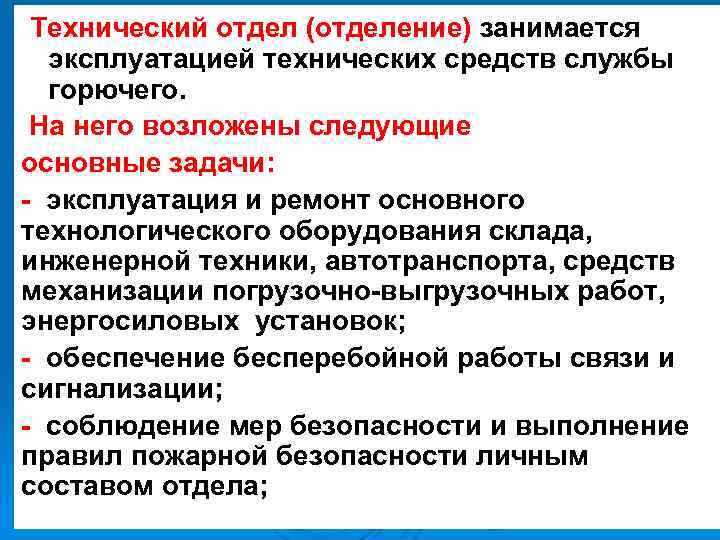

Технический отдел (отделение) занимается эксплуатацией технических средств службы горючего. На него возложены следующие основные задачи: - эксплуатация и ремонт основного технологического оборудования склада, инженерной техники, автотранспорта, средств механизации погрузочно-выгрузочных работ, энергосиловых установок; - обеспечение бесперебойной работы связи и сигнализации; - соблюдение мер безопасности и выполнение правил пожарной безопасности личным составом отдела;

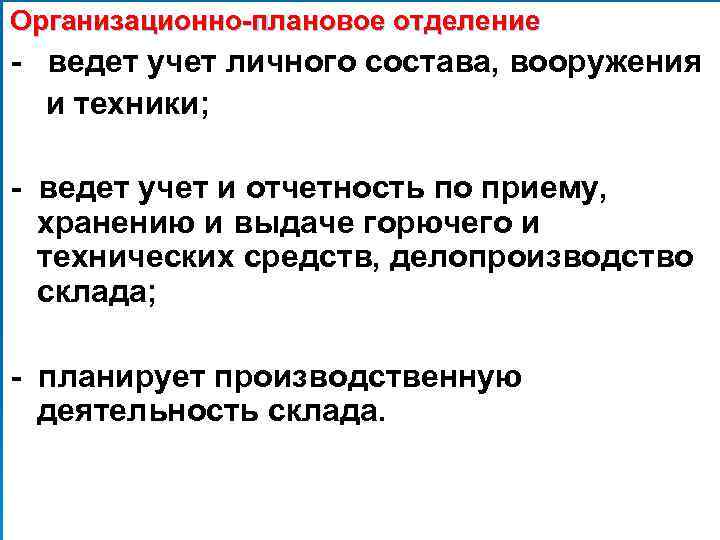

Организационно-плановое отделение - ведет учет личного состава, вооружения и техники; - ведет учет и отчетность по приему, хранению и выдаче горючего и технических средств, делопроизводство склада; - планирует производственную деятельность склада.

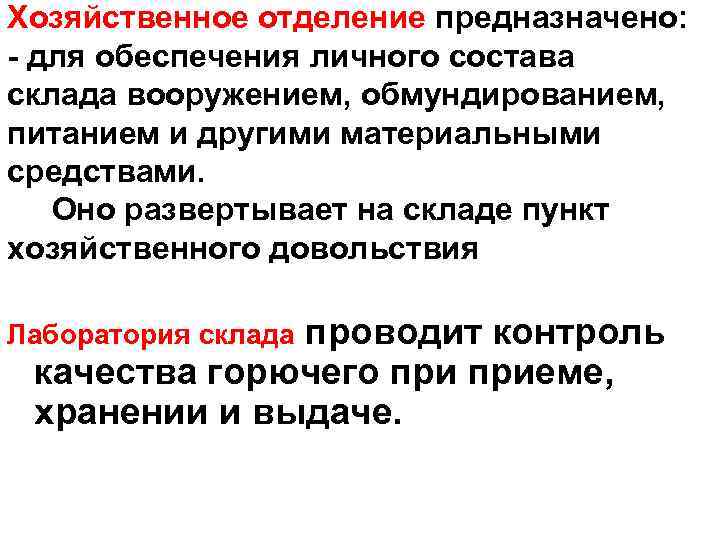

Хозяйственное отделение предназначено: - для обеспечения личного состава склада вооружением, обмундированием, питанием и другими материальными средствами. Оно развертывает на складе пункт хозяйственного довольствия. Лаборатория склада проводит контроль качества горючего приеме, хранении и выдаче.
Полевой склад горючего вместимость 6000 -10000 м 3 Площадки выдачи горючего в автотранспорт (КМВ-6) Участок приема – хранения горючего № 3 4000 М 3 Группа № 3. 1 МР-4 500 М 3 Группа № 3. 3 МР 50 500 М 3 Группа № 3. 2 МР-4 500 М 3 Группа № 3. 4 МР 50 500 М 3 Группа № 3. 5 МР 50 500 М 3 Группа № 3. 64 МР 50 500 М 3 Группа № 3. 7 МР 4 500 М 3 Группа № 3. 8 МР 4 500 М 3 Площадка ожидания груженого транспорта Участок приема – хранения горючего № 2 2000 М 3 Площадка . . . затаривания и хранения горючего в бочках (КМН-6) Площадка передачи горючего из транспорта в транспорт Участок приема – хранения горючего № 1 4000 М 3 Площадка ожидания Управл Техпорожнего ение отдел транспорта склада

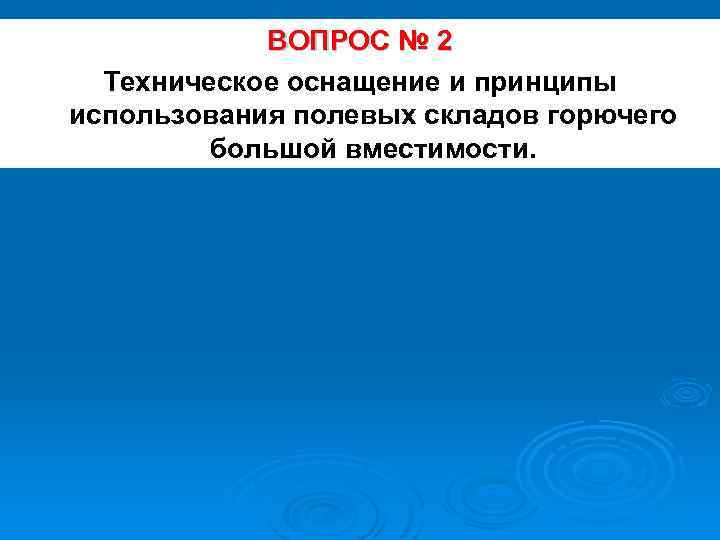

ВОПРОС № 2 Техническое оснащение и принципы использования полевых складов горючего большой вместимости.

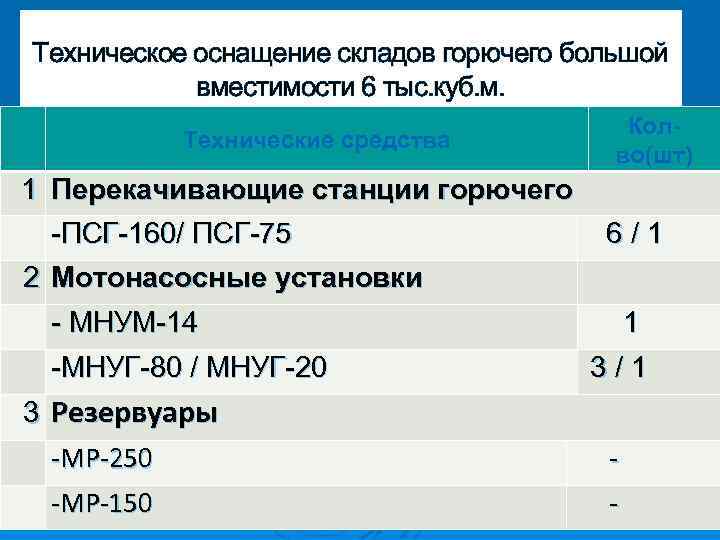

Техническое оснащение складов горючего большой вместимости 6 тыс. куб. м. Технические средства Колво(шт) 1 Перекачивающие станции горючего -ПСГ-160/ ПСГ-75 6 / 1 2 Мотонасосные установки - МНУМ-14 1 -МНУГ-80 / МНУГ-20 3 / 1 3 Резервуары -MP-250 -МР-150 -

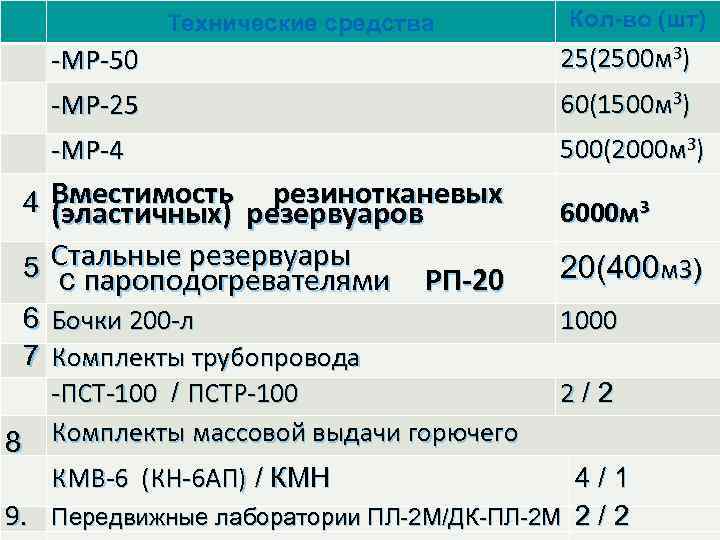

Технические средства Кол-во (шт) -МР-50 25(2500 м. З) -МР-25 60(1500 м. З) -МР-4 500(2000 м. З) Вместимость резинотканевых (эластичных) резервуаров 5 Стальные резервуары с пароподогревателями РП-20 4 6 Бочки 200 -л 7 Комплекты трубопровода -ПСТ-100 / ПСТР-100 Комплекты массовой выдачи горючего 8 КМВ-6 (КН-6 АП) / КМН 6000 м. З 20(400 м. З) 1000 2 / 2 4 / 1 9. Передвижные лаборатории ПЛ-2 М/ДК-ПЛ-2 М 2 / 2

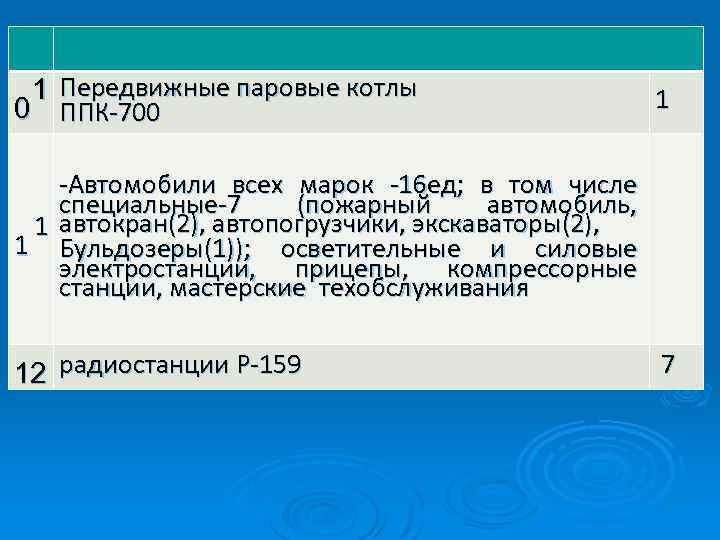

1 Передвижные паровые котлы 0 ППК-700 1 -Автомобили всех марок -16 ед; в том числе специальные-7 (пожарный автомобиль, 1 автокран(2), автопогрузчики, экскаваторы(2), 1 Бульдозеры(1)); осветительные и силовые электростанции, прицепы, компрессорные станции, мастерские техобслуживания радиостанции Р-159 12 7

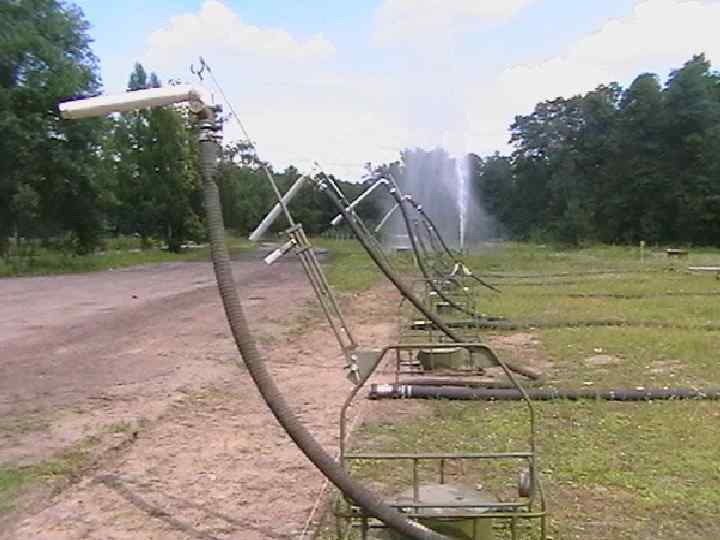

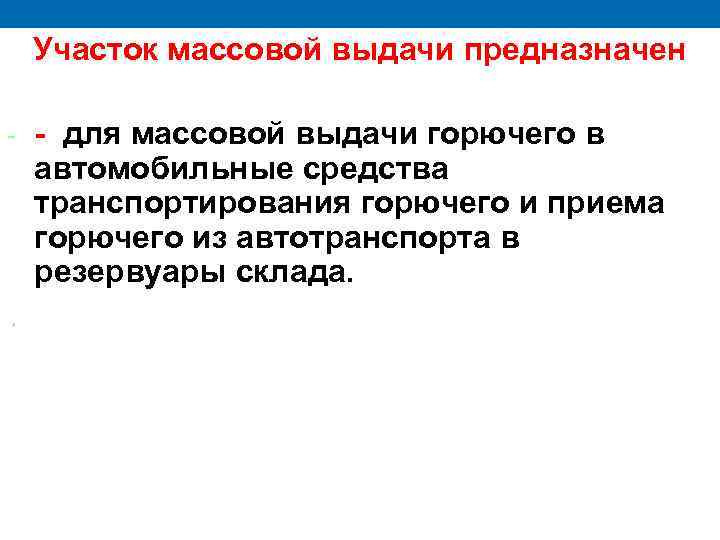

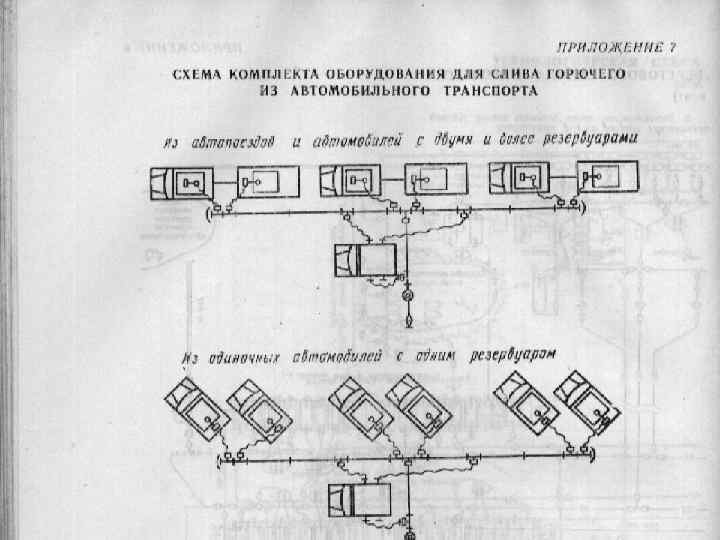

Участок массовой выдачи предназначен - . - для массовой выдачи горючего в автомобильные средства транспортирования горючего и приема горючего из автотранспорта в резервуары склада.

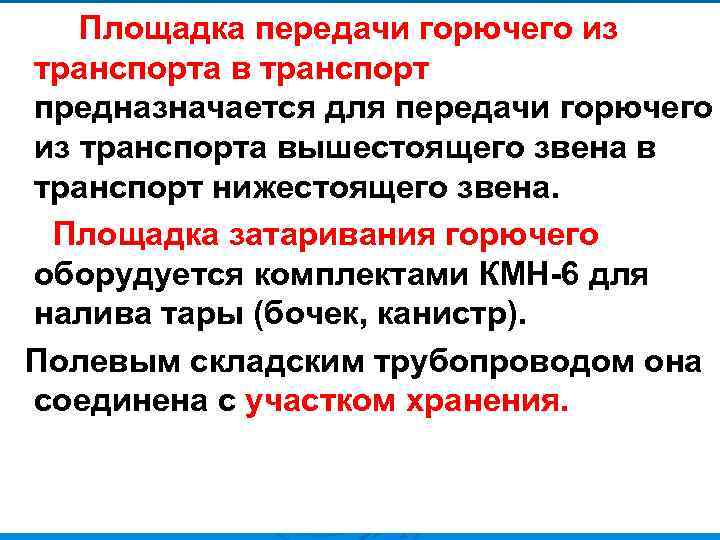

Площадка передачи горючего из транспорта в транспорт предназначается для передачи горючего из транспорта вышестоящего звена в транспорт нижестоящего звена. Площадка затаривания горючего оборудуется комплектами КМН-6 для налива тары (бочек, канистр). Полевым складским трубопроводом она соединена с участком хранения.

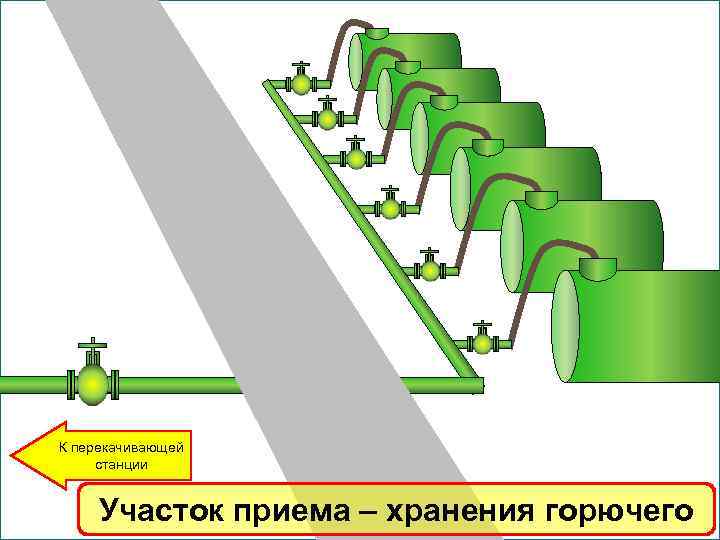

К перекачивающей станции Участок приема – хранения горючего
Участок приема – хранения горючего

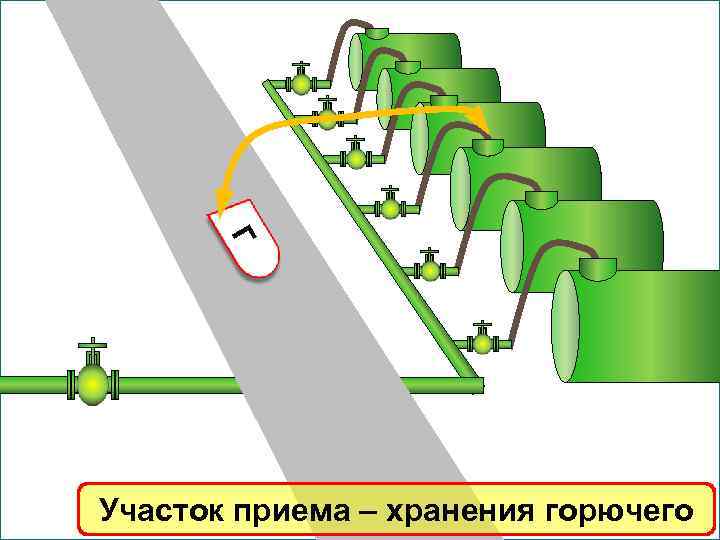

Г Участок приема – хранения горючего

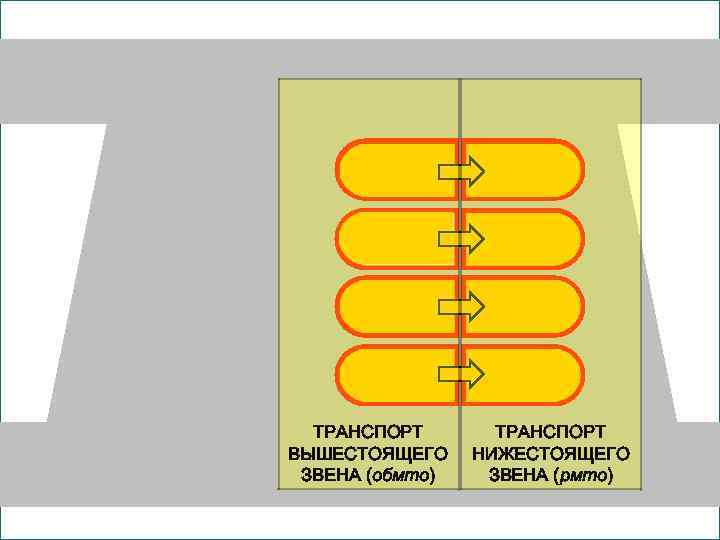

Площадка передачи горючего из транспорта в транспорт
Г Г ТРАНСПОРТ ВЫШЕСТОЯЩЕГО ЗВЕНА (обмто) ТРАНСПОРТ НИЖЕСТОЯЩЕГО ЗВЕНА (рмто)

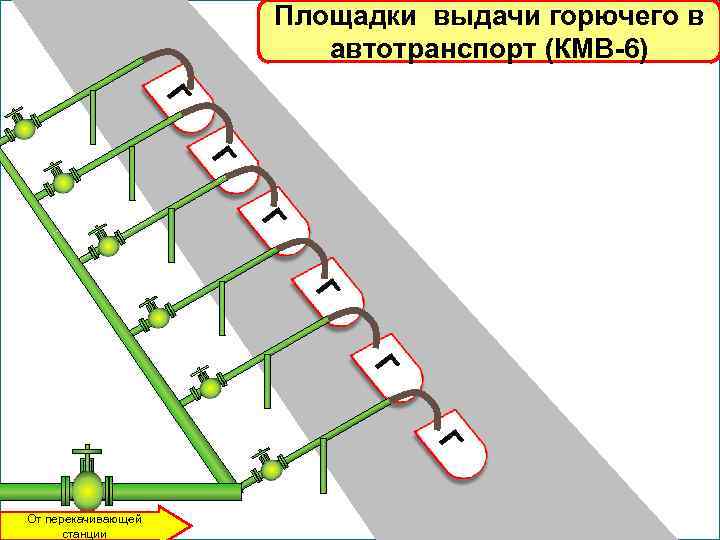

Площадки выдачи горючего в автотранспорт (КМВ-6) Г Г Г От перекачивающей станции

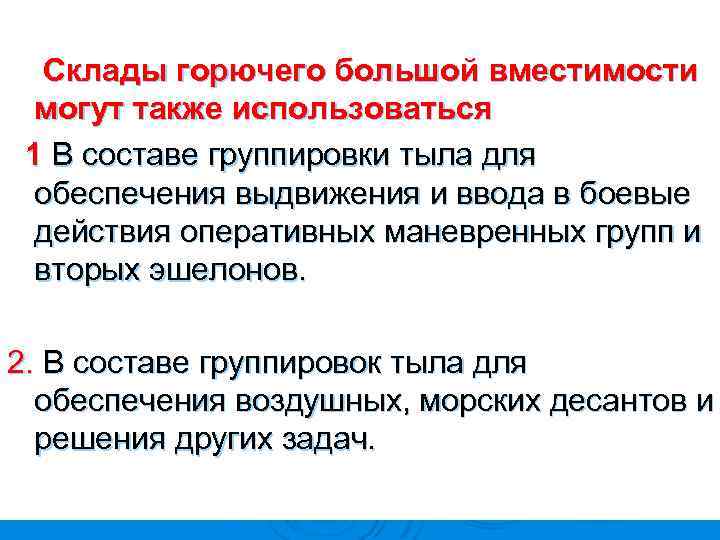

Склады горючего большой вместимости могут также использоваться 1 В составе группировки тыла для обеспечения выдвижения и ввода в боевые действия оперативных маневренных групп и вторых эшелонов. 2. В составе группировок тыла для обеспечения воздушных, морских десантов и решения других задач.

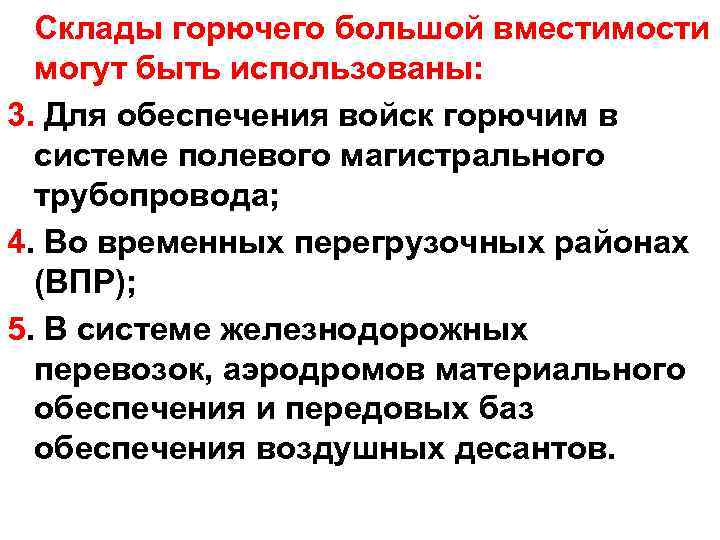

Склады горючего большой вместимости могут быть использованы: 3. Для обеспечения войск горючим в системе полевого магистрального трубопровода; 4. Во временных перегрузочных районах (ВПР); 5. В системе железнодорожных перевозок, аэродромов материального обеспечения и передовых баз обеспечения воздушных десантов.

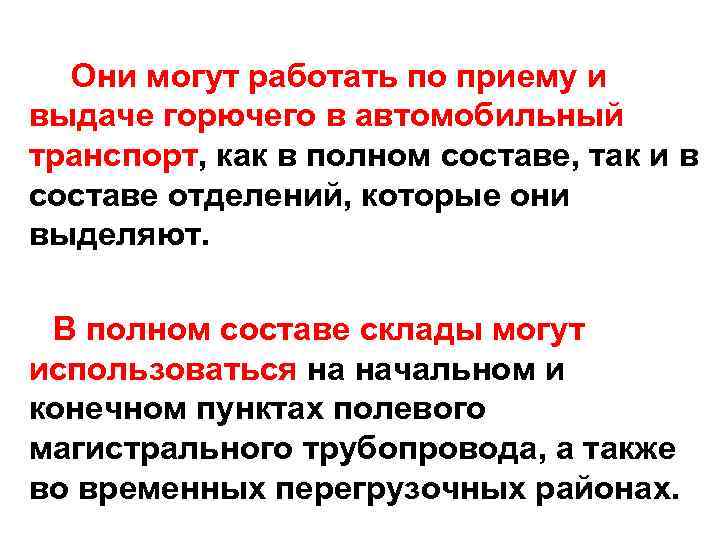

Они могут работать по приему и выдаче горючего в автомобильный транспорт, как в полном составе, так и в составе отделений, которые они выделяют. В полном составе склады могут использоваться на начальном и конечном пунктах полевого магистрального трубопровода, а также во временных перегрузочных районах.
Отделения этих складов могут использоваться : - на стыках трубопроводных частей; - в передовом эшелоне тыла объединения; - во временных перегрузочных районах; - при необходимости для усиления складов горючего по своему предназначению находящихся ниже их.

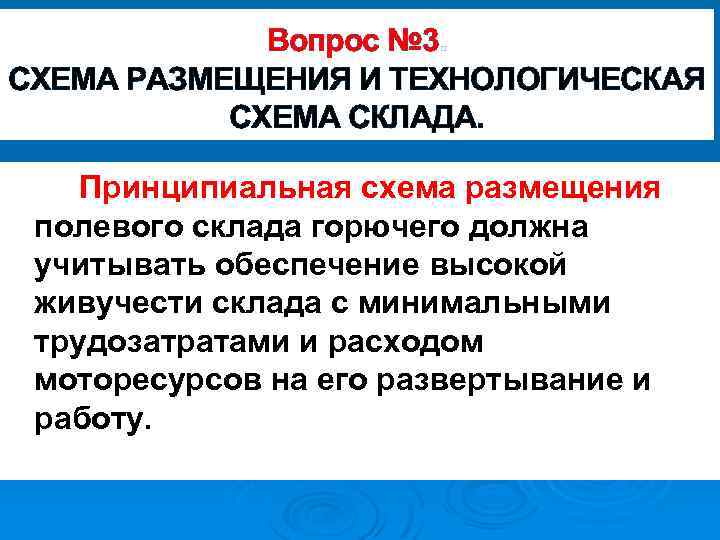

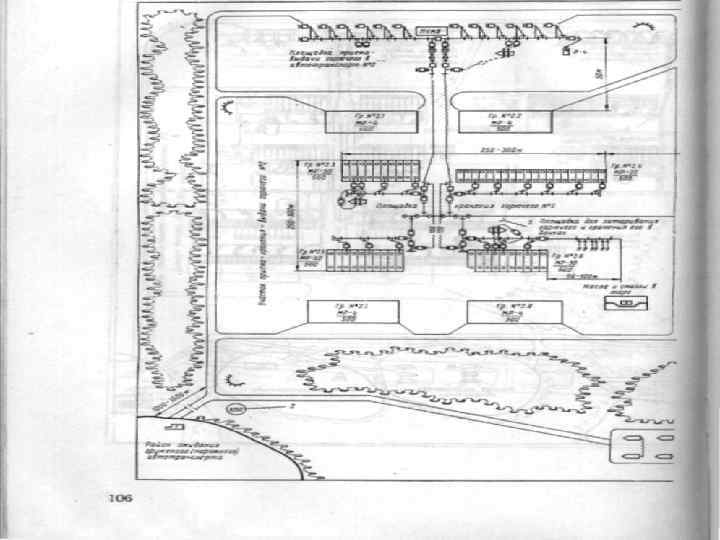

Вопрос № 3. СХЕМА РАЗМЕЩЕНИЯ И ТЕХНОЛОГИЧЕСКАЯ СХЕМА СКЛАДА. Принципиальная схема размещения полевого склада горючего должна учитывать обеспечение высокой живучести склада с минимальными трудозатратами и расходом моторесурсов на его развертывание и работу.

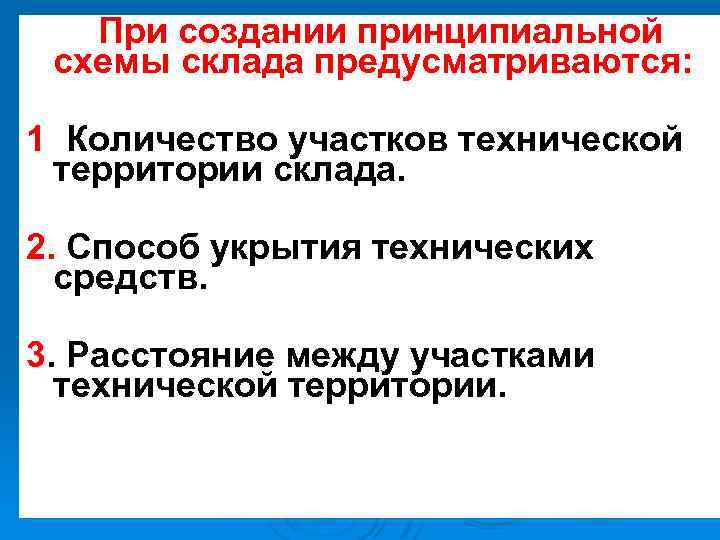

При создании принципиальной схемы склада предусматриваются: 1. Количество участков технической территории склада. 2. Способ укрытия технических средств. 3. Расстояние между участками технической территории.

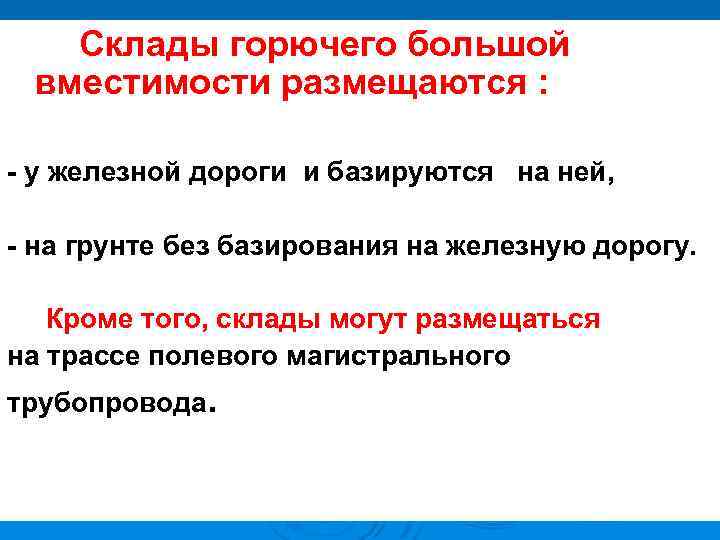

Склады горючего большой вместимости размещаются : - у железной дороги и базируются на ней, - на грунте без базирования на железную дорогу. Кроме того, склады могут размещаться на трассе полевого магистрального трубопровода.

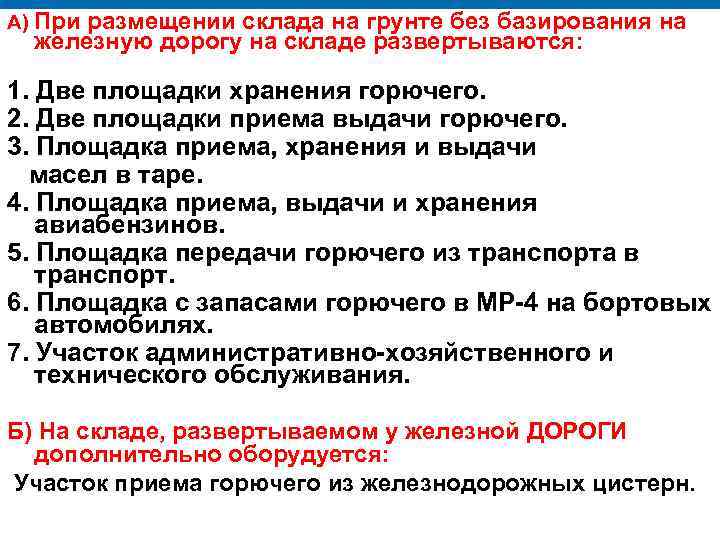

А) При размещении склада на грунте без базирования на железную дорогу на складе развертываются: 1. Две площадки хранения горючего. 2. Две площадки приема выдачи горючего. 3. Площадка приема, хранения и выдачи масел в таре. 4. Площадка приема, выдачи и хранения авиабензинов. 5. Площадка передачи горючего из транспорта в транспорт. 6. Площадка с запасами горючего в МР-4 на бортовых автомобилях. 7. Участок административно-хозяйственного и технического обслуживания. Б) На складе, развертываемом у железной ДОРОГИ дополнительно оборудуется: Участок приема горючего из железнодорожных цистерн.

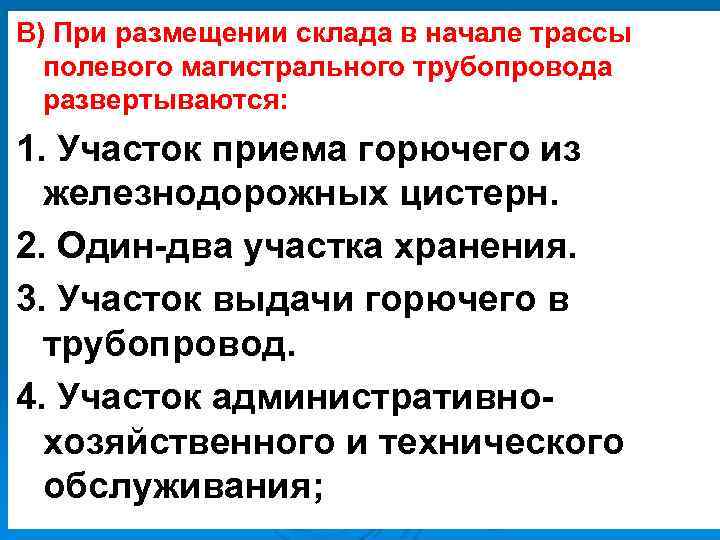

В) При размещении склада в начале трассы полевого магистрального трубопровода развертываются: 1. Участок приема горючего из железнодорожных цистерн. 2. Один-два участка хранения. 3. Участок выдачи горючего в трубопровод. 4. Участок административнохозяйственного и технического обслуживания;

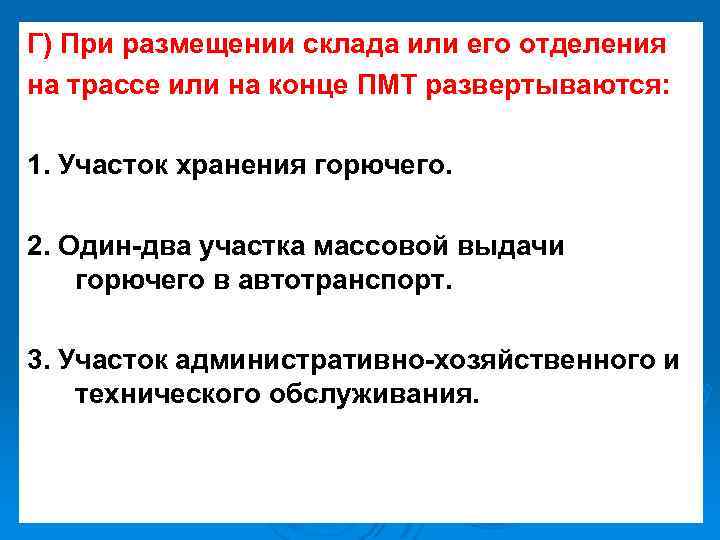

Г) При размещении склада или его отделения на трассе или на конце ПМТ развертываются: 1. Участок хранения горючего. 2. Один-два участка массовой выдачи горючего в автотранспорт. 3. Участок административно-хозяйственного и технического обслуживания.

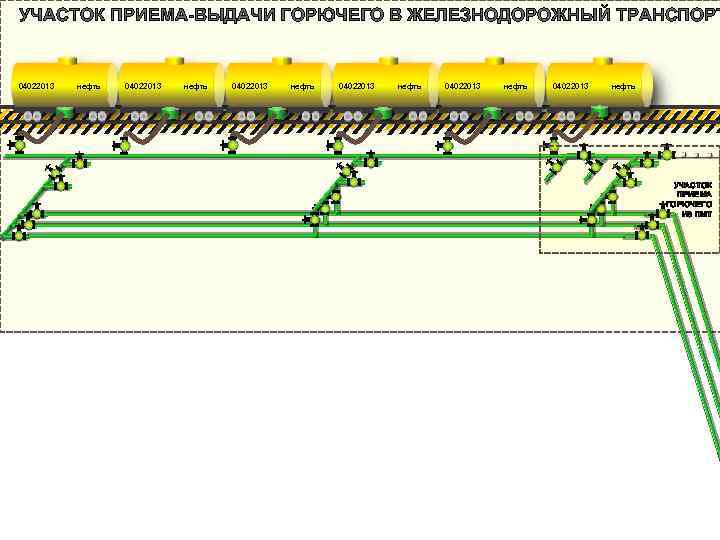

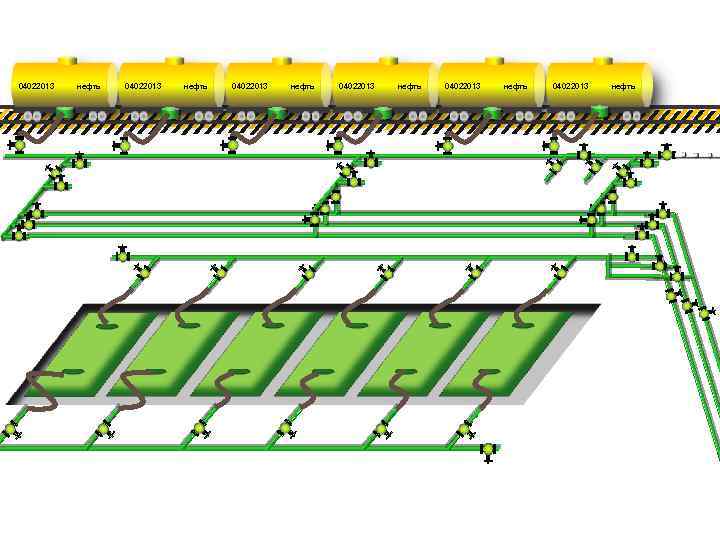

УЧАСТОК ПРИЕМА-ВЫДАЧИ ГОРЮЧЕГО В ЖЕЛЕЗНОДОРОЖНЫЙ ТРАНСПОРТ 04022013 нефть 04022013 нефть УЧАСТОК ПРИЕМА ГОРЮЧЕГО ИЗ ПМТ
04022013 нефть 04022013 нефть
04022013 нефть 04022013 нефть

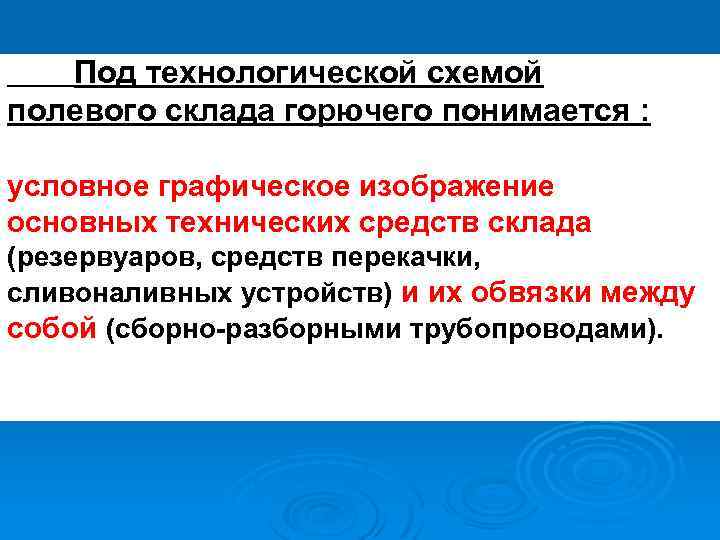

Под технологической схемой полевого склада горючего понимается : условное графическое изображение основных технических средств склада (резервуаров, средств перекачки, сливоналивных устройств) и их обвязки между собой (сборно-разборными трубопроводами).

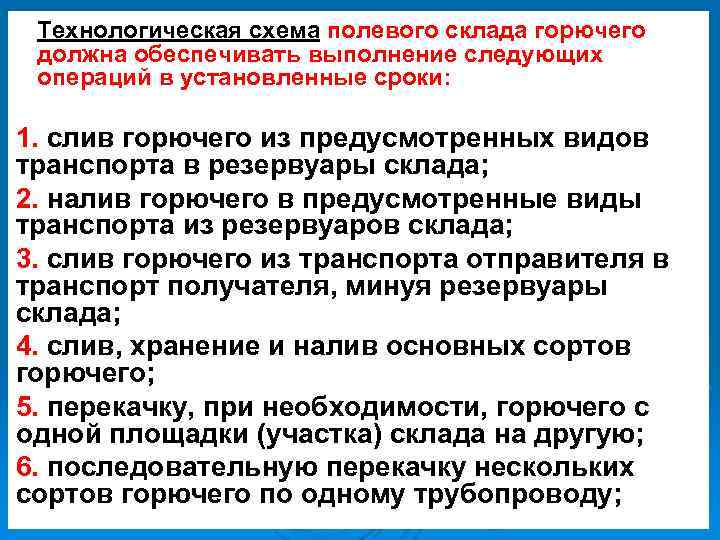

Технологическая схема полевого склада горючего должна обеспечивать выполнение следующих операций в установленные сроки: 1. слив горючего из предусмотренных видов транспорта в резервуары склада; 2. налив горючего в предусмотренные виды транспорта из резервуаров склада; 3. слив горючего из транспорта отправителя в транспорт получателя, минуя резервуары склада; 4. слив, хранение и налив основных сортов горючего; 5. перекачку, при необходимости, горючего с одной площадки (участка) склада на другую; 6. последовательную перекачку нескольких сортов горючего по одному трубопроводу;

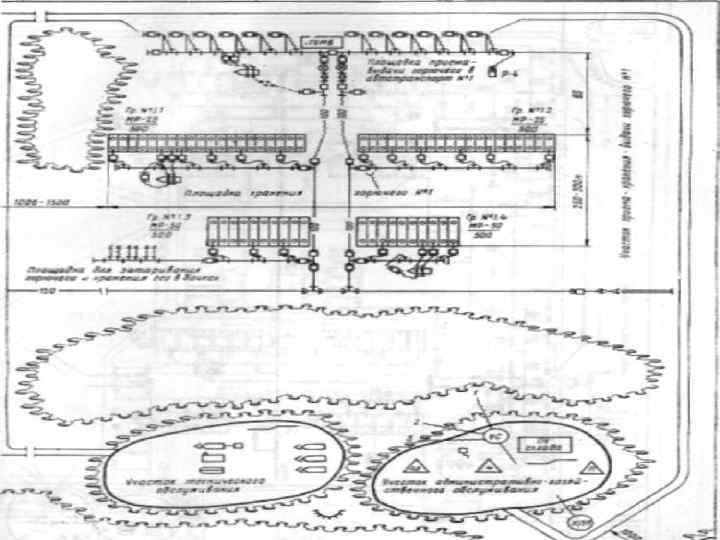

СКЛАДА ГОРЮЧЕГО абрио иаыт)

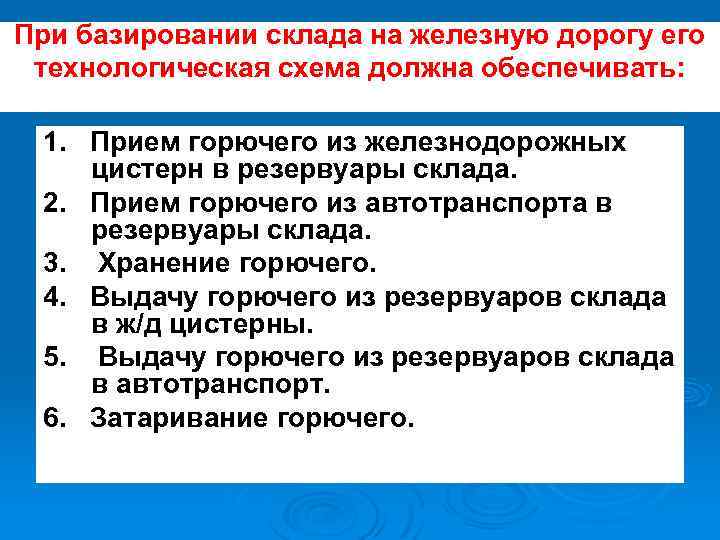

При базировании склада на железную дорогу его технологическая схема должна обеспечивать: 1. Прием горючего из железнодорожных цистерн в резервуары склада. 2. Прием горючего из автотранспорта в резервуары склада. 3. Хранение горючего. 4. Выдачу горючего из резервуаров склада в ж/д цистерны. 5. Выдачу горючего из резервуаров склада в автотранспорт. 6. Затаривание горючего.

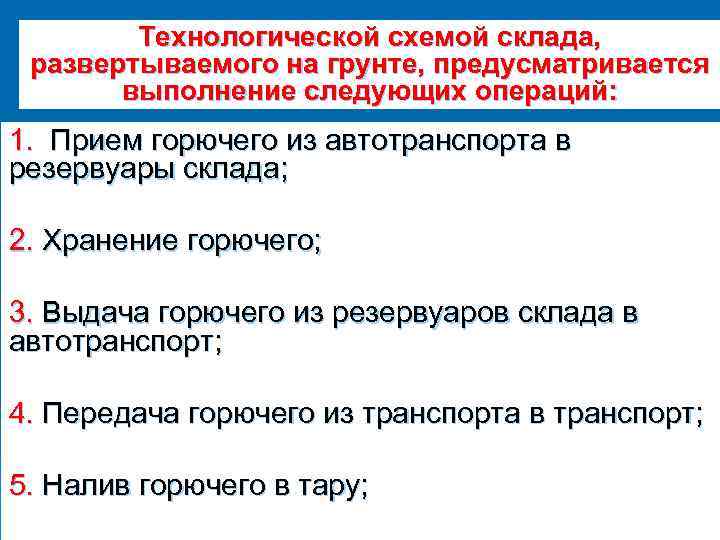

Технологической схемой склада, развертываемого на грунте, предусматривается выполнение следующих операций: 1. Прием горючего из автотранспорта в резервуары склада; 2. Хранение горючего; 3. Выдача горючего из резервуаров склада в автотранспорт; 4. Передача горючего из транспорта в транспорт; 5. Налив горючего в тару;

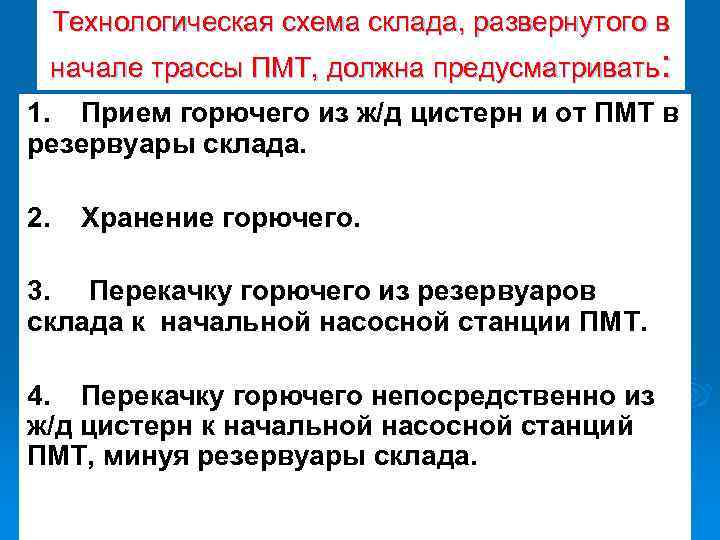

Технологическая схема склада, развернутого в начале трассы ПМТ, должна предусматривать: 1. Прием горючего из ж/д цистерн и от ПМТ в резервуары склада. 2. Хранение горючего. 3. Перекачку горючего из резервуаров склада к начальной насосной станции ПМТ. 4. Перекачку горючего непосредственно из ж/д цистерн к начальной насосной станций ПМТ, минуя резервуары склада.

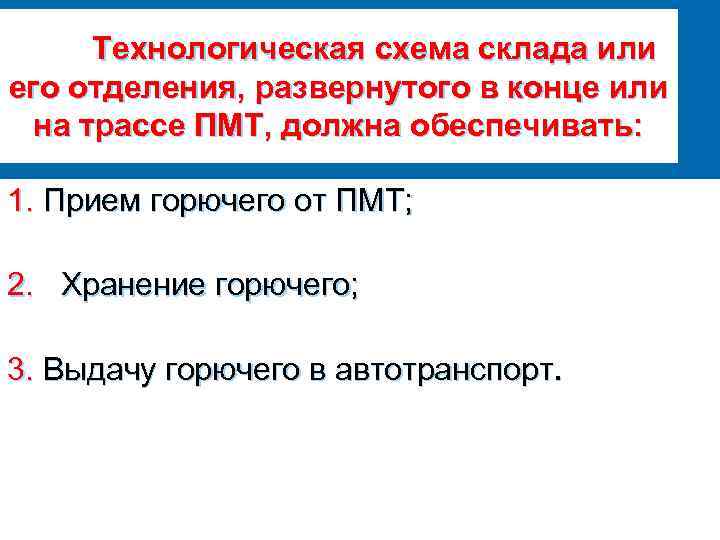

Технологическая схема склада или его отделения, развернутого в конце или на трассе ПМТ, должна обеспечивать: 1. Прием горючего от ПМТ; 2. Хранение горючего; 3. Выдачу горючего в автотранспорт.

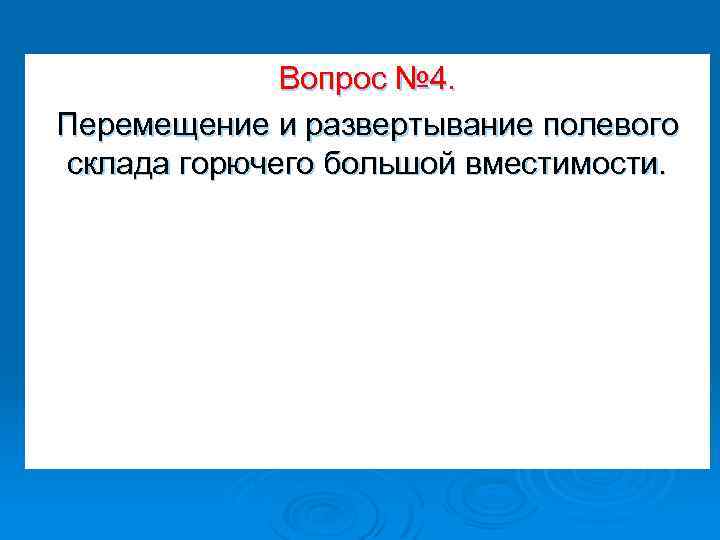

Вопрос № 4. Перемещение и развертывание полевого склада горючего большой вместимости.

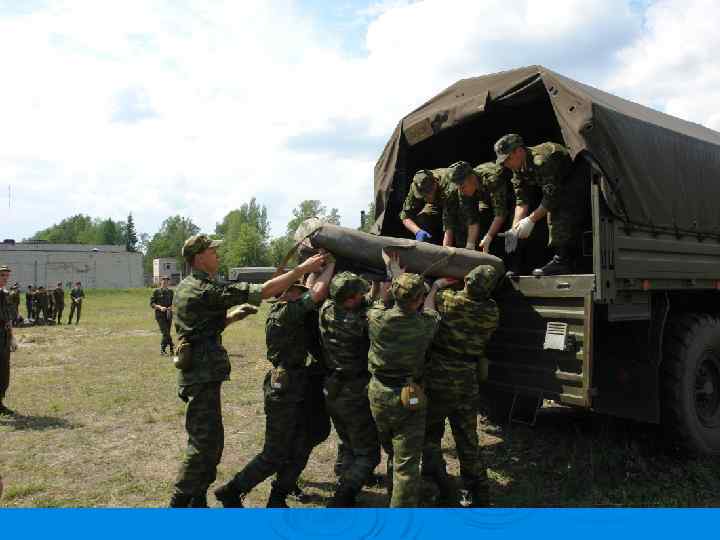

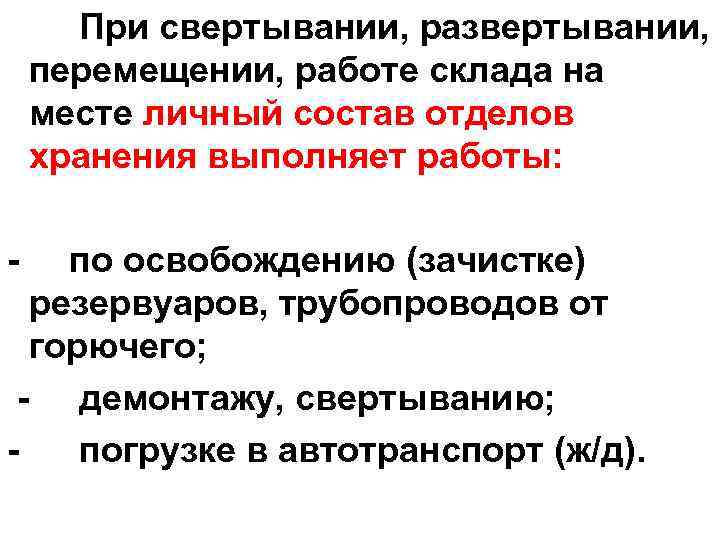

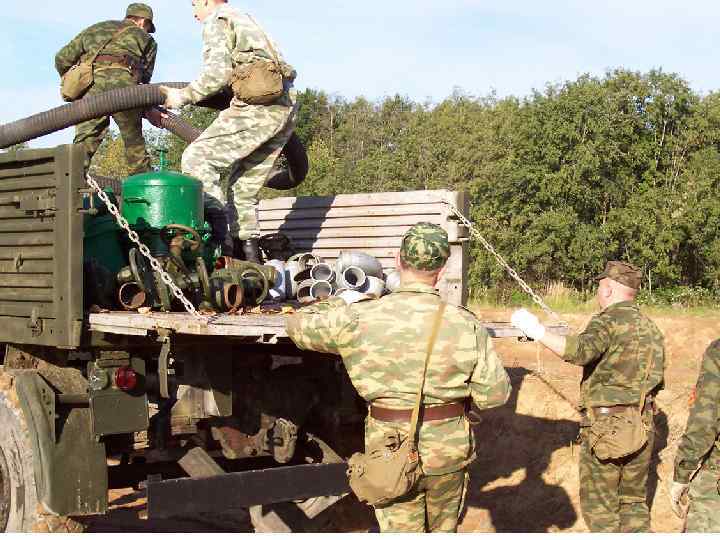

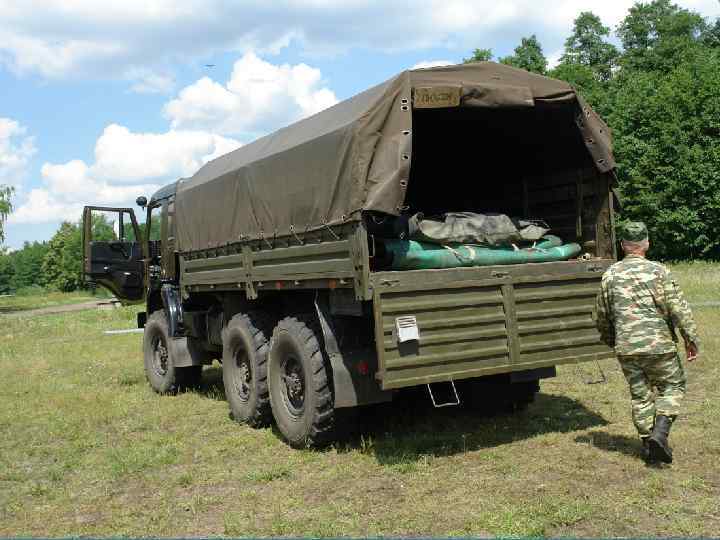

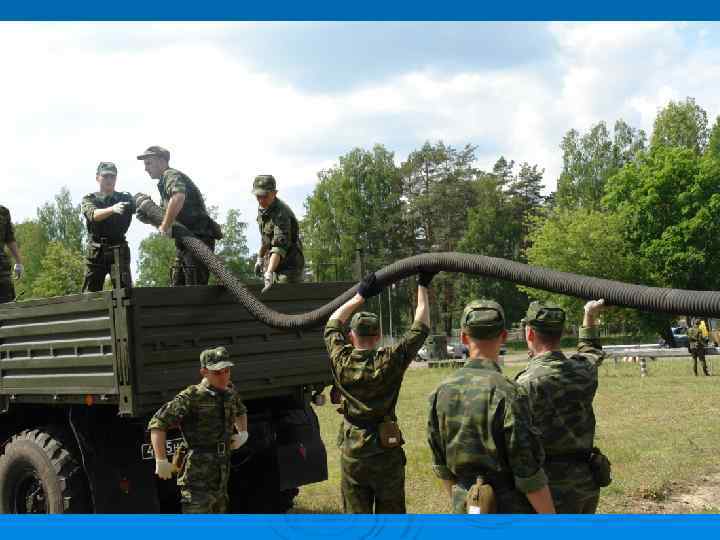

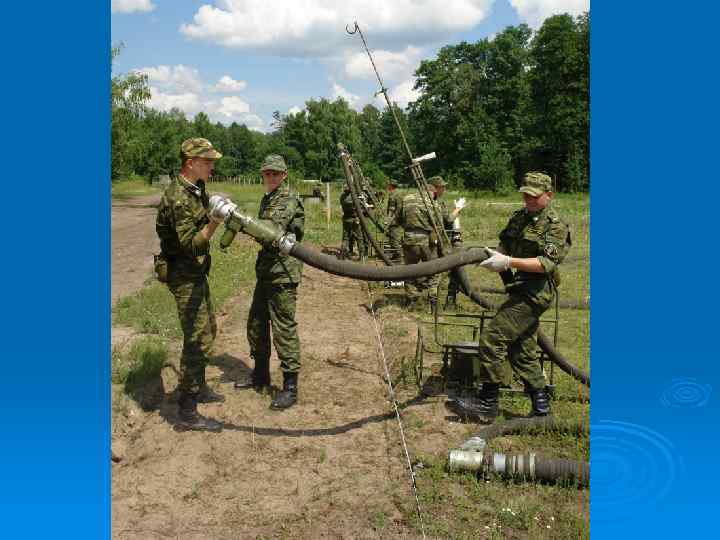

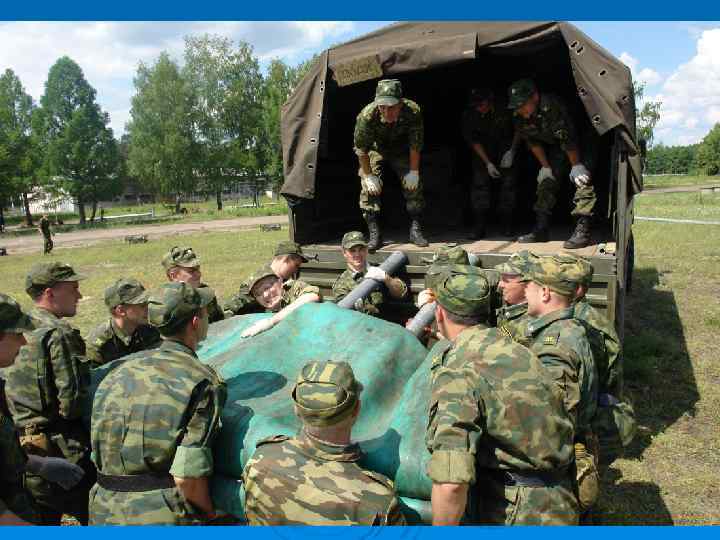

При свертывании, развертывании, перемещении, работе склада на месте личный состав отделов хранения выполняет работы: - по освобождению (зачистке) резервуаров, трубопроводов от горючего; - демонтажу, свертыванию; - погрузке в автотранспорт (ж/д).

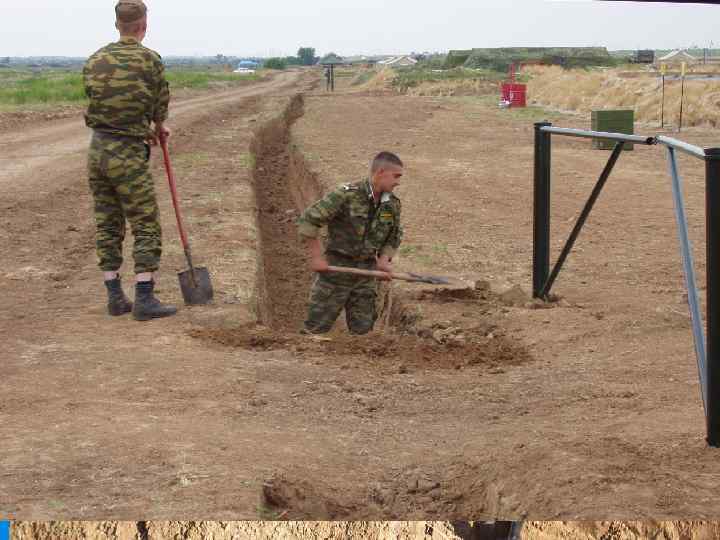

При развертывании личный состав с приданными инженерными средствами производит планировку выделенного участка местности, разбивку его на площадки, оборудование территории склада в инженерном отношении.

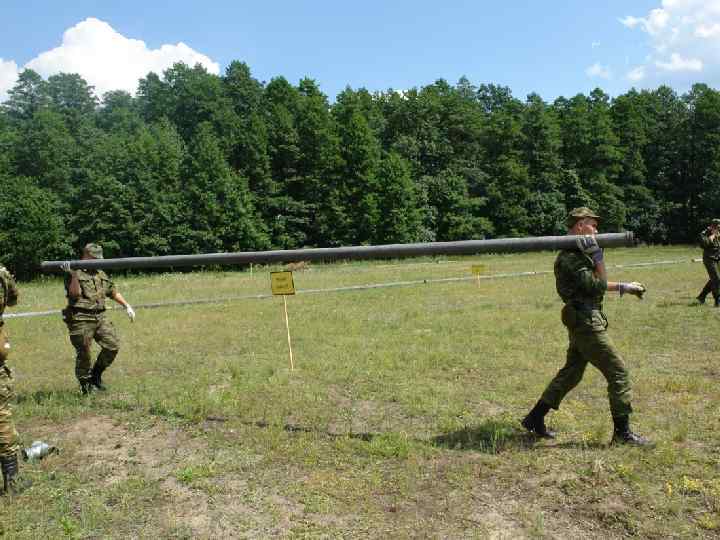

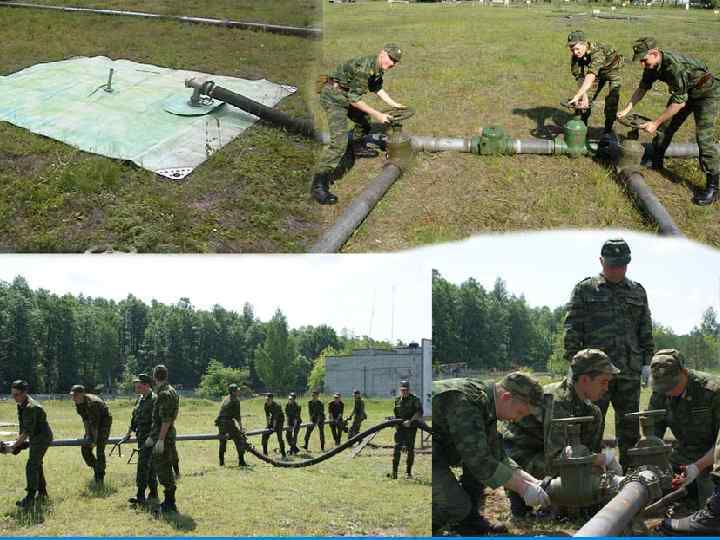

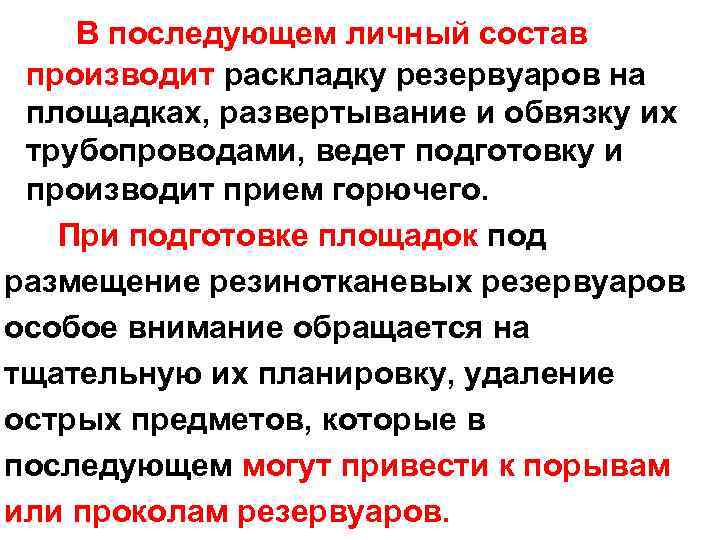

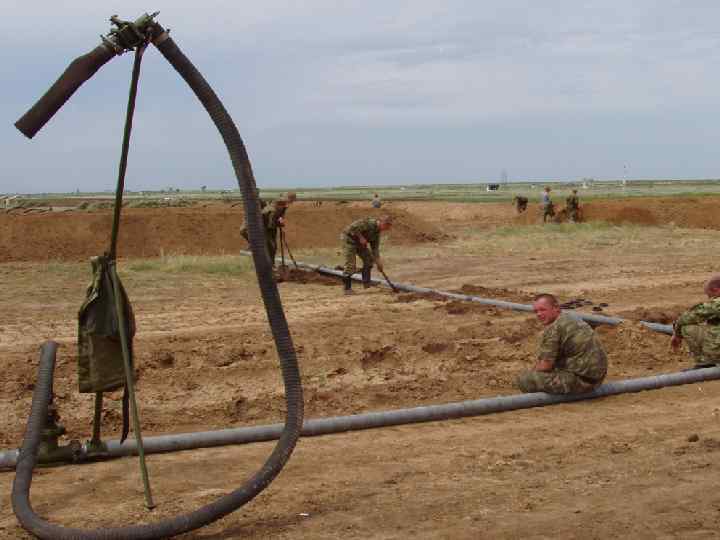

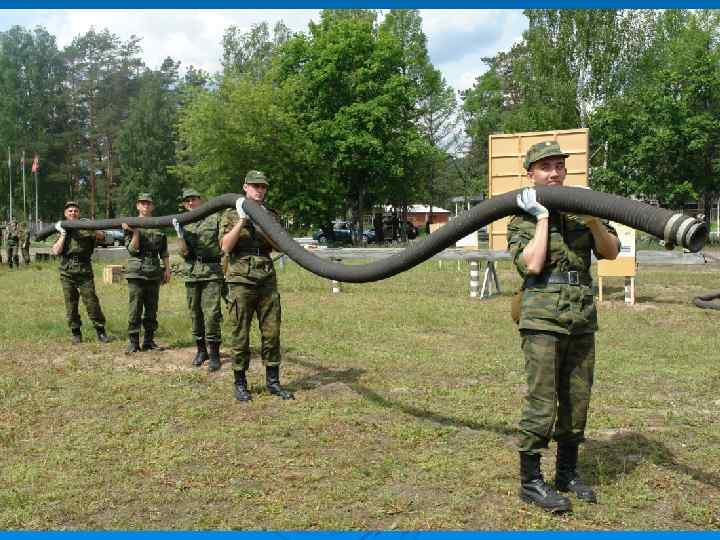

В последующем личный состав производит раскладку резервуаров на площадках, развертывание и обвязку их трубопроводами, ведет подготовку и производит прием горючего. При подготовке площадок под размещение резинотканевых резервуаров особое внимание обращается на тщательную их планировку, удаление острых предметов, которые в последующем могут привести к порывам или проколам резервуаров.

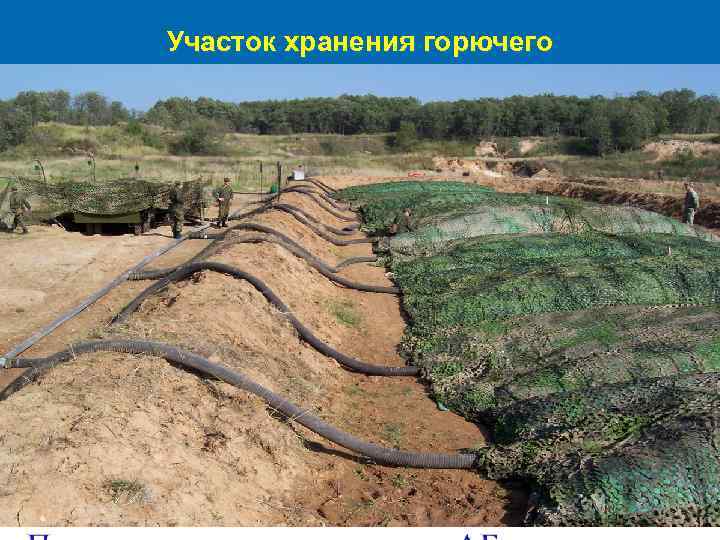

Участок хранения горючего

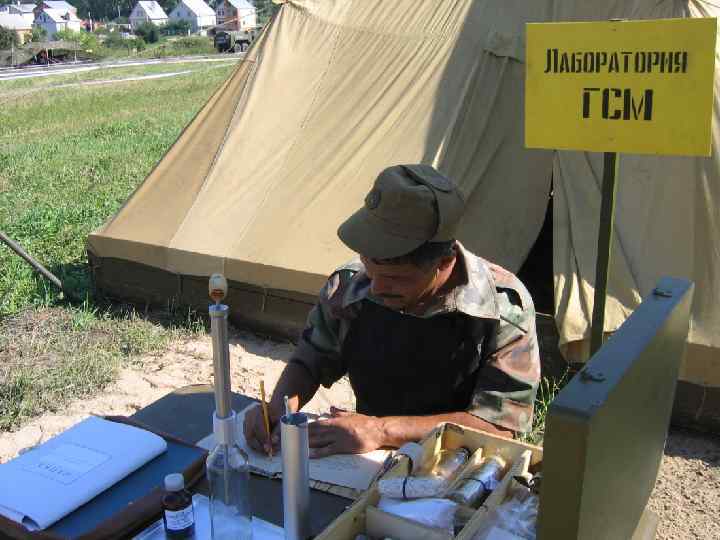

Контроль качества горючего на полевом войсковом складе горючего.
