5. 1 Классификация перекрытий Перекрытия горизонтальные элементы, разделяющие внутренний объем здания на этажи По расположению междуэтажные подвальные чердачные По конструкции Балочные плитные (мелкоэлементные) По материалам деревянные железобетонные По способу возведения сборные монолитные сборно-монолитные Балочные перекрытия применяются в малоэтажном строительстве или при реконструкции зданий

5. 2. Конструкции перекрытий Несущая часть - балки. Ограждающая часть – межбалочное заполнение, конструкция пола и отделочный слой потолка. а чердачное перекрытие; б подвальное перекрытие; 1 балки; 3 пароизоляция; 4 первый слой утеплителя; 7 деревянный накат; 8 перекрестный каркас; 9 дощатая обшивка; 10 второй слой утеплителя; 11 черепной брусок; 12 деревянный пол; 13 плинтус; 14 щель воздухообмена.

5. 3. Перекрытия по деревянным балкам План, разрез, узлы

5. 3. Перекрытия по деревянным балкам Состав перекрытия: 1 балки; 2 черепные бруски; 3 накат; 4 пароизоляция; 5 утеплитель; 6 пароизоляция; 7 доски пола Опирание балки на стену: 1 стена; 2 балка; 3 пароизоляция; 4 руберойд;

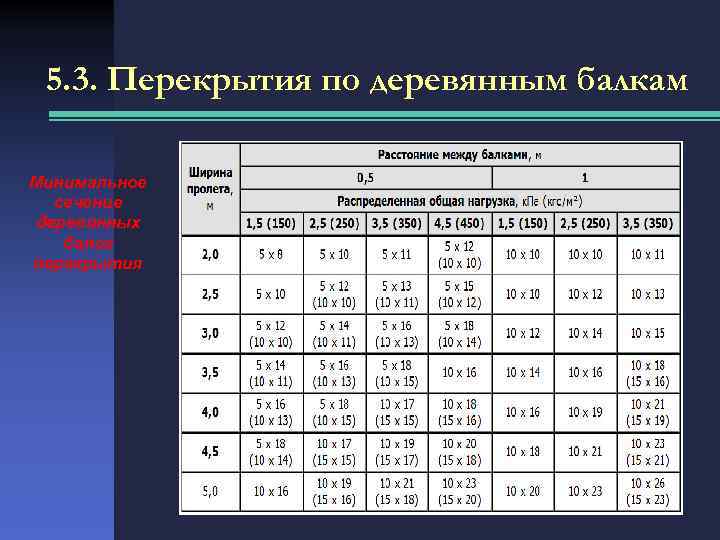

5. 3. Перекрытия по деревянным балкам Минимальное сечение деревянных балок перекрытия

5. 4. Перекрытия по железобетонным балкам План, разрез, узлы

5. 4. Перекрытия по железобетонным балкам а - с применением плит; б - то же, пустотелых блоков 1 балки железобетонные; 2 легкобетонные плиты; 3 пустотелые блоки; 4 цементный раствор; 5 засыпка шлаком (песком); 6 звукоизоляционная прокладка (оргалит); 7 лага; 9 толь; 10 шлакобетон; 11 пол из линолеума; 12 дощатый пол

5. 4. Перекрытия по железобетонным балкам а - с применением плит; б - то же, пустотелых блоков 1 цементная затирка; 2 упругая про кладка; 3 лага; 4 слой звукоизоляции; 5 легкобетонная плита; 6 сборная железобетон ная балка; 7 подкладка из досок; 8 керами ческий или легкобетонный пустотелый блок

5. 4. Перекрытия по железобетонным балкам Маркировочный план перекрытия: БД балка деревянная; БЖ – балка железобетонная; Щ щит наката; П плита перекрытия; А 1, А 2, А 3 анкера крепления балок; 1 отверстие в перекрытии Вид утеплителя и его толщину определяют по расчетной температуре наружного воздуха:

Перекрытие с применением пустотелых блоков Сборно-монолитная часторебристая конструкция перекрытия

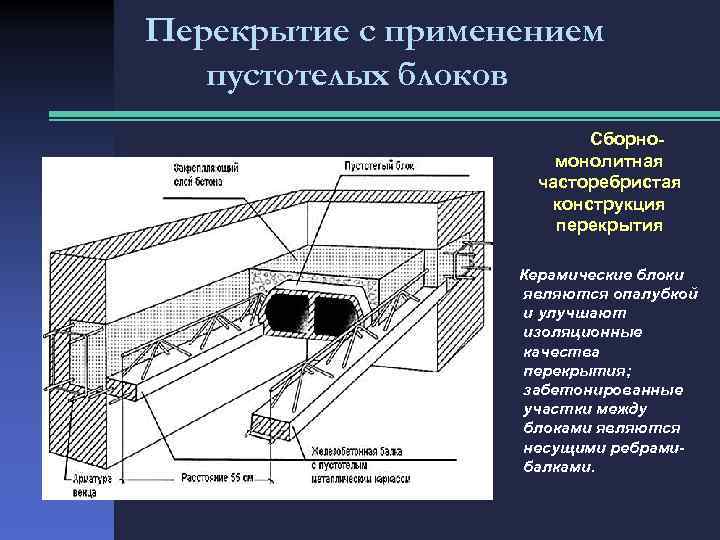

Перекрытие с применением пустотелых блоков Сборномонолитная часторебристая конструкция перекрытия Керамические блоки являются опалубкой и улучшают изоляционные качества перекрытия; забетонированные участки между блоками являются несущими ребрамибалками.
