Тема 5 Основы организации связи Занятие 4 Оперативное

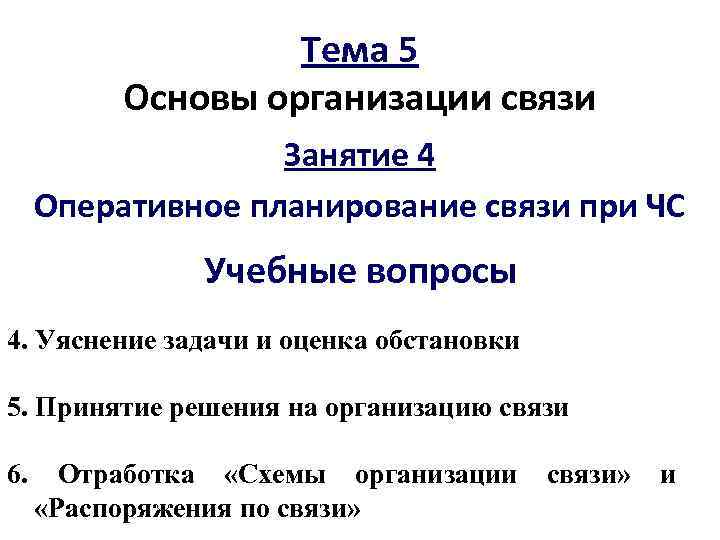

Тема 5 Основы организации связи Занятие 4 Оперативное планирование связи при ЧС Учебные вопросы 4. Уяснение задачи и оценка обстановки 5. Принятие решения на организацию связи 6. Отработка «Схемы организации «Распоряжения по связи» и

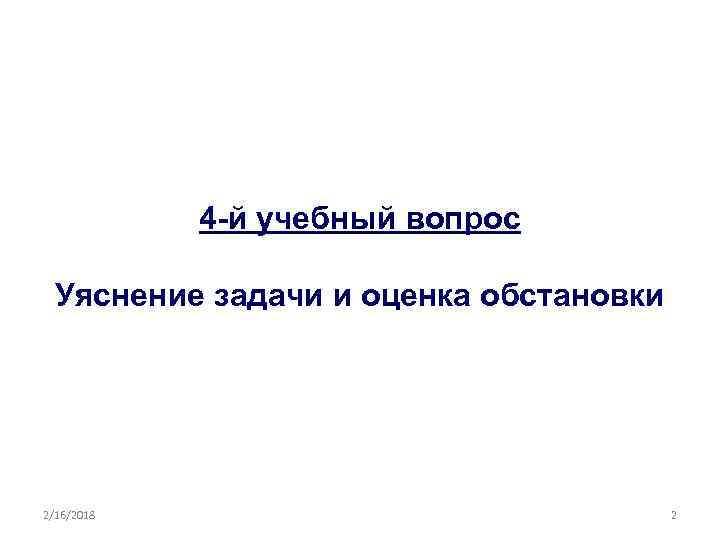

4 -й учебный вопрос Уяснение задачи и оценка обстановки 2/16/2018 2

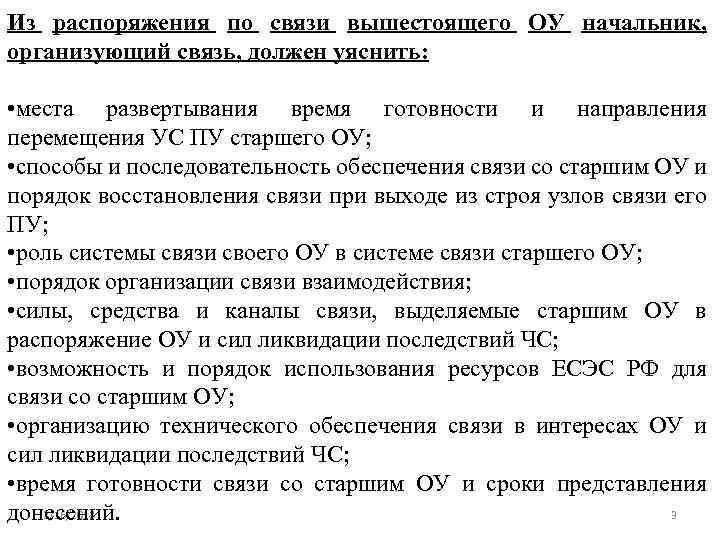

Из распоряжения по связи вышестоящего ОУ начальник, организующий связь, должен уяснить: • места развертывания время готовности и направления перемещения УС ПУ старшего ОУ; • способы и последовательность обеспечения связи со старшим ОУ и порядок восстановления связи при выходе из строя узлов связи его ПУ; • роль системы связи своего ОУ в системе связи старшего ОУ; • порядок организации связи взаимодействия; • силы, средства и каналы связи, выделяемые старшим ОУ в распоряжение ОУ и сил ликвидации последствий ЧС; • возможность и порядок использования ресурсов ЕСЭС РФ для связи со старшим ОУ; • организацию технического обеспечения связи в интересах ОУ и сил ликвидации последствий ЧС; • время готовности связи со старшим ОУ и сроки представления 2/16/2018 3 донесений.

Из решения руководителя и указаний ДЛ, организующего управление, начальник (специалист) связи должен уяснить: • порядок действий по ликвидации ЧС, • задачи формированиям, взаимодействия между ними; • организацию и размещение пунктов управления, порядок и направление их перемещения; • порядок использования и режим работы средств связи, время готовности связи. При получении необходимых данных по обеспечению ликвидации ЧС начальник (специалист), организующий связь, уточняет место и время развертывания пунктов, сил и средств обеспечения ликвидации ЧС, порядок управления ими, укомплектованность их средствами связи. Оценка обстановки по связи включает: • оценку характера ЧС; • оценку своих сил и средств; • оценку района действий; • оценку времени и других факторов, влияющих на организацию и обеспечение связи. 2/16/2018 4

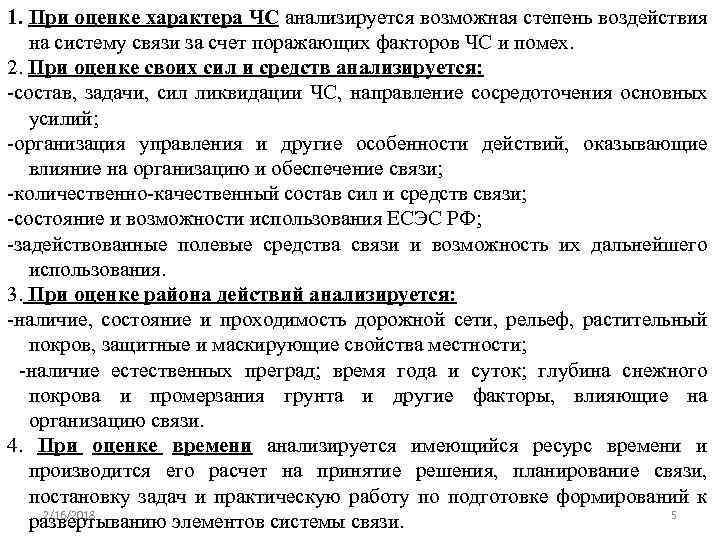

1. При оценке характера ЧС анализируется возможная степень воздействия на систему связи за счет поражающих факторов ЧС и помех. 2. При оценке своих сил и средств анализируется: -состав, задачи, сил ликвидации ЧС, направление сосредоточения основных усилий; -организация управления и другие особенности действий, оказывающие влияние на организацию и обеспечение связи; -количественно-качественный состав сил и средств связи; -состояние и возможности использования ЕСЭС РФ; -задействованные полевые средства связи и возможность их дальнейшего использования. 3. При оценке района действий анализируется: -наличие, состояние и проходимость дорожной сети, рельеф, растительный покров, защитные и маскирующие свойства местности; -наличие естественных преград; время года и суток; глубина снежного покрова и промерзания грунта и другие факторы, влияющие на организацию связи. 4. При оценке времени анализируется имеющийся ресурс времени и производится его расчет на принятие решения, планирование связи, постановку задач и практическую работу по подготовке формирований к 2/16/2018 5 развертыванию элементов системы связи.

ВАРИАНТ ВЫВОДОВ ИЗ ОЦЕНКИ ОБСТАНОВКИ ПО СВЯЗИ (пример). 1. Расстояние от района действий до г. Тверь составляет -___ км. Разм зоны ответственности группировки сил города – _____ км. Расстояние от ПУ ПКЧС и ОПБ до подчиненных и приданных подразделений и формирований составляет - ___ км (до каждого и «читая» карту). Имеется (не имеется) возможность использования местной сети связи общего пользования и ведомственных сетей. 2. В систему связи группировки сил включены: • УС ГЗПУ и ЗЗПУ области; УС ГЗПУ и ЗЗПУ города Тверь, Зубцовского, Старицкого и др. районов области; УС ППУ (ОГ) субъекта, городов и районов области; УС ОГ (ППУ) ГУ МЧС России (ГОЧС) по субъекту РФ, ОГ городов (районов) области; УС ПУ и средства связи формирований постоянной готовности и НАСФ субъекта, городов и районов области; • местная первичная сеть связи г. Тверь, г. Зубцов, г. Старицк, Зубцовского, Старицкого и др. районов области; Все формирования связи полностью укомплектованы и оснащены по штатам мирного времени. 3. АСДНР будут осуществляться в условиях затопления, нарушения подъездных путей, мостов и переправ, ССОП в некоторых районах нарушена. Погодные условия не оказывают существенного влияния на распространение радиоволн.

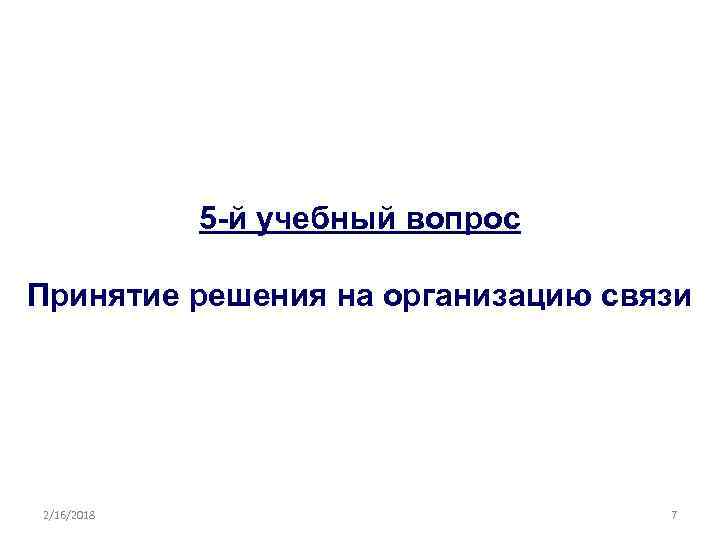

5 -й учебный вопрос Принятие решения на организацию связи 2/16/2018 7

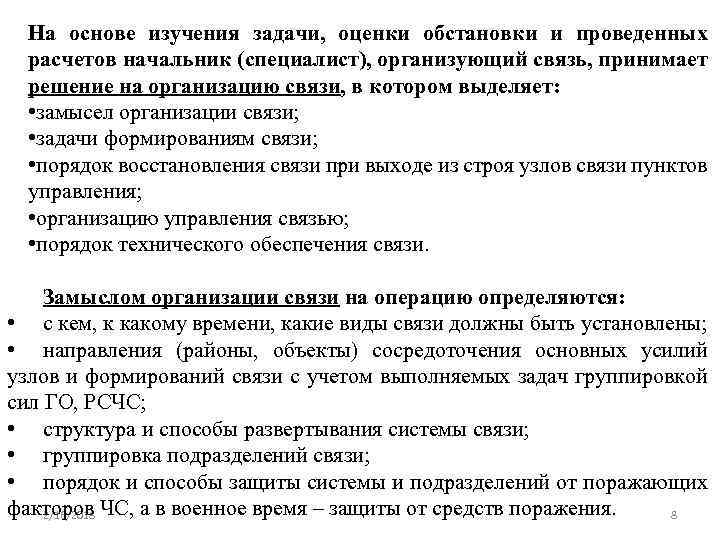

На основе изучения задачи, оценки обстановки и проведенных расчетов начальник (специалист), организующий связь, принимает решение на организацию связи, в котором выделяет: • замысел организации связи; • задачи формированиям связи; • порядок восстановления связи при выходе из строя узлов связи пунктов управления; • организацию управления связью; • порядок технического обеспечения связи. Замыслом организации связи на операцию определяются: • с кем, к какому времени, какие виды связи должны быть установлены; • направления (районы, объекты) сосредоточения основных усилий узлов и формирований связи с учетом выполняемых задач группировкой сил ГО, РСЧС; • структура и способы развертывания системы связи; • группировка подразделений связи; • порядок и способы защиты системы и подразделений от поражающих факторов ЧС, а в военное время – защиты от средств поражения. 2/16/2018 8

2/16/2018 10

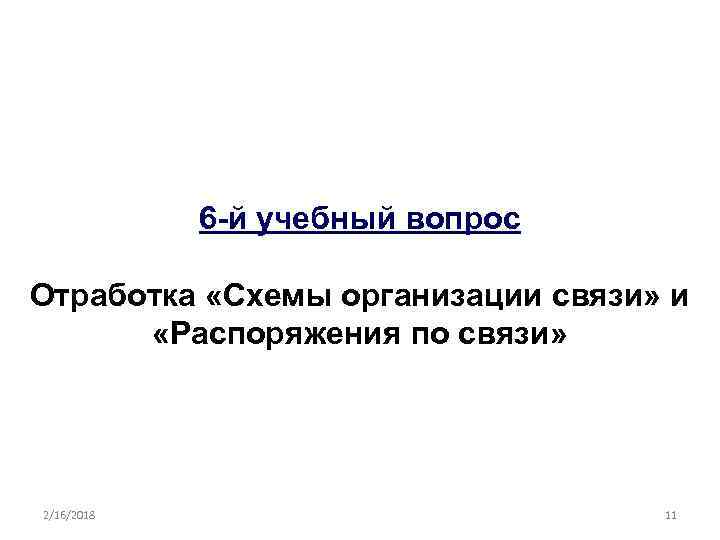

6 -й учебный вопрос Отработка «Схемы организации связи» и «Распоряжения по связи» 2/16/2018 11

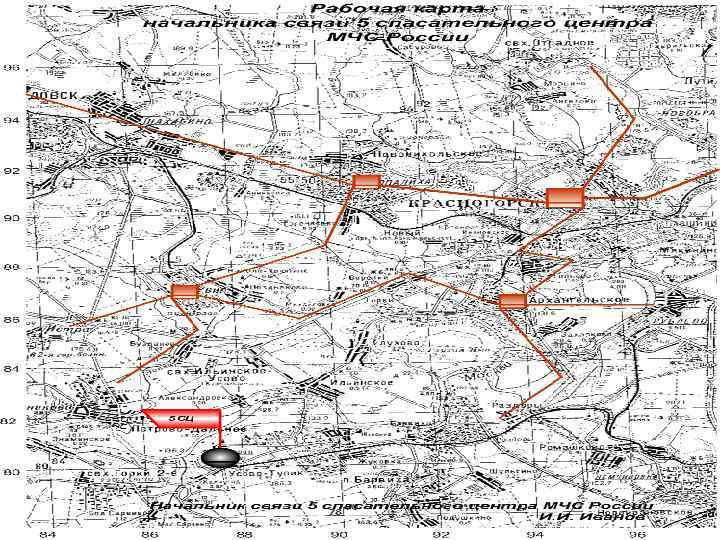

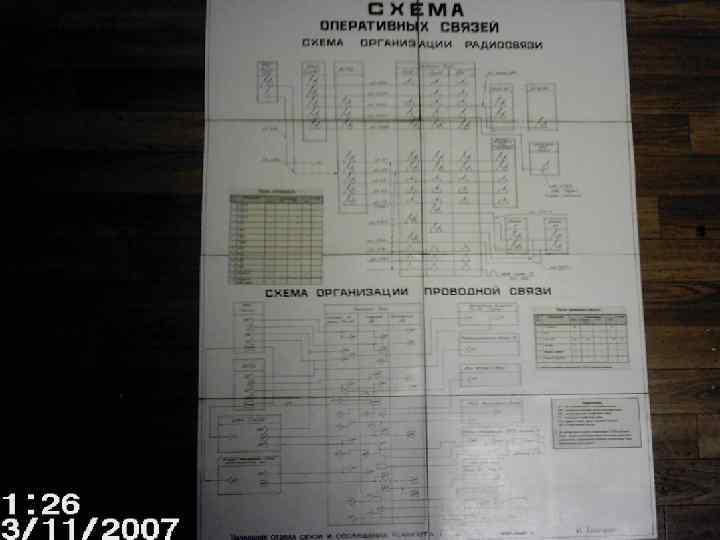

Документы, разрабатываемые в отделе связи и оповещения (начальника связи) Кроме плана связи разрабатываются: рабочая карта начальника отдела связи и оповещения (начальника связи); схема организации радио и космической связи; план организации и контроля безопасности связи (для региональных центров ); расчет л/с отдела (УС, подразделения) по пунктам управления; сведения (справка) по связи ПОО (телефоны руководителей, аварийнодиспетчерских служб объекта, технические возможности объекта по обеспечению связи ОГ МЧС России, и др. , месторасположение кабельных шкафов для привязки УС (аппаратных) ПУ и т. д. (по согласованию с ОАО “ ” и др. ); телефонный справочник для работы в повседневной деятельности; телефонные справочники для работы при чрезвычайных ситуациях; схема вызова ; таблица позывных должностных лиц и узлов связи; сведения (справка) ведомственных сетей связи (телефонный справочник ОУ ведомственных сетей) на территории РЦ и др; распоряжение по связи подчиненным ОУ и силам; схема организации засекреченной связи (для регионального центра); функциональные обязанности ДЛ по связи, входящих в состав ОГ; схема организации проводной и радиорелейной связи.

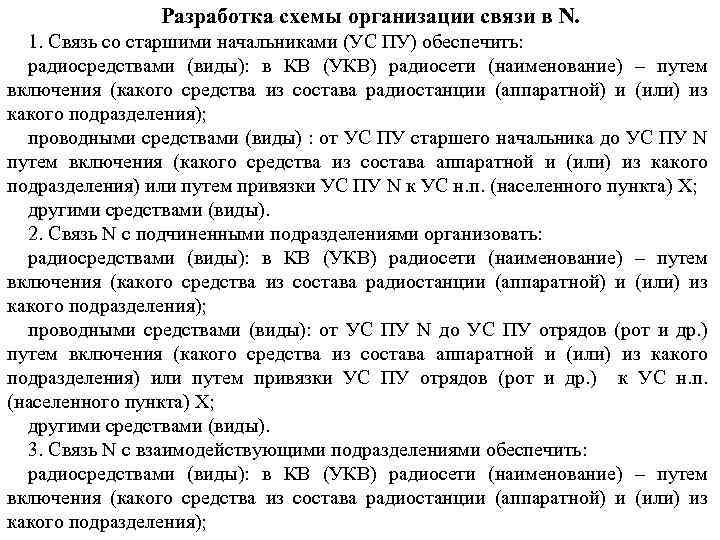

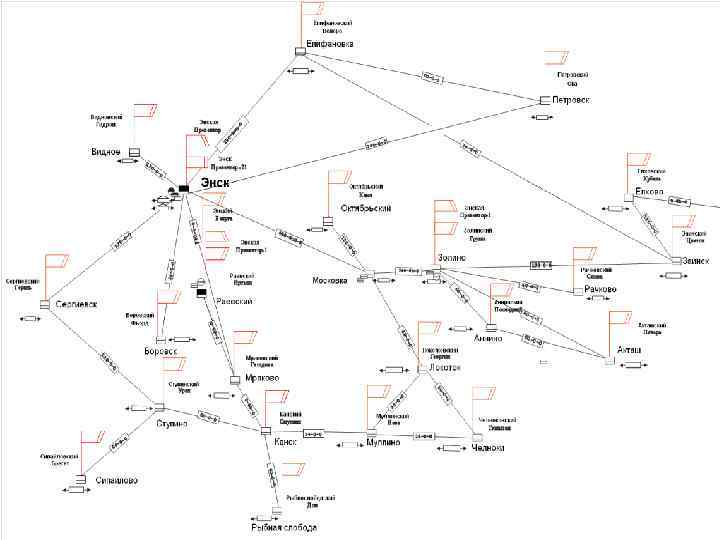

Разработка схемы организации связи в N. 1. Связь со старшими начальниками (УС ПУ) обеспечить: радиосредствами (виды): в КВ (УКВ) радиосети (наименование) – путем включения (какого средства из состава радиостанции (аппаратной) и (или) из какого подразделения); проводными средствами (виды) : от УС ПУ старшего начальника до УС ПУ N путем включения (какого средства из состава аппаратной и (или) из какого подразделения) или путем привязки УС ПУ N к УС н. п. (населенного пункта) Х; другими средствами (виды). 2. Связь N с подчиненными подразделениями организовать: радиосредствами (виды): в КВ (УКВ) радиосети (наименование) – путем включения (какого средства из состава радиостанции (аппаратной) и (или) из какого подразделения); проводными средствами (виды): от УС ПУ N до УС ПУ отрядов (рот и др. ) путем включения (какого средства из состава аппаратной и (или) из какого подразделения) или путем привязки УС ПУ отрядов (рот и др. ) к УС н. п. (населенного пункта) Х; другими средствами (виды). 3. Связь N с взаимодействующими подразделениями обеспечить: радиосредствами (виды): в КВ (УКВ) радиосети (наименование) – путем включения (какого средства из состава радиостанции (аппаратной) и (или) из какого подразделения);

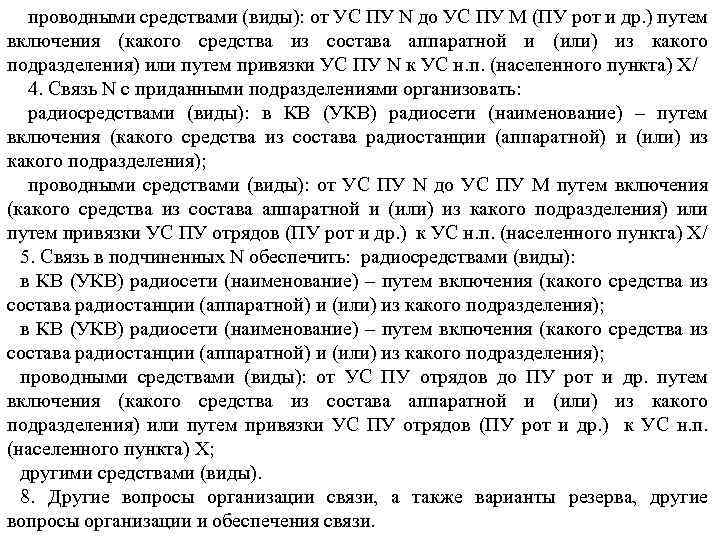

проводными средствами (виды): от УС ПУ N до УС ПУ М (ПУ рот и др. ) путем включения (какого средства из состава аппаратной и (или) из какого подразделения) или путем привязки УС ПУ N к УС н. п. (населенного пункта) Х/ 4. Связь N с приданными подразделениями организовать: радиосредствами (виды): в КВ (УКВ) радиосети (наименование) – путем включения (какого средства из состава радиостанции (аппаратной) и (или) из какого подразделения); проводными средствами (виды): от УС ПУ N до УС ПУ М путем включения (какого средства из состава аппаратной и (или) из какого подразделения) или путем привязки УС ПУ отрядов (ПУ рот и др. ) к УС н. п. (населенного пункта) Х/ 5. Связь в подчиненных N обеспечить: радиосредствами (виды): в КВ (УКВ) радиосети (наименование) – путем включения (какого средства из состава радиостанции (аппаратной) и (или) из какого подразделения); проводными средствами (виды): от УС ПУ отрядов до ПУ рот и др. путем включения (какого средства из состава аппаратной и (или) из какого подразделения) или путем привязки УС ПУ отрядов (ПУ рот и др. ) к УС н. п. (населенного пункта) Х; другими средствами (виды). 8. Другие вопросы организации связи, а также варианты резерва, другие вопросы организации и обеспечения связи.

2/16/2018 16

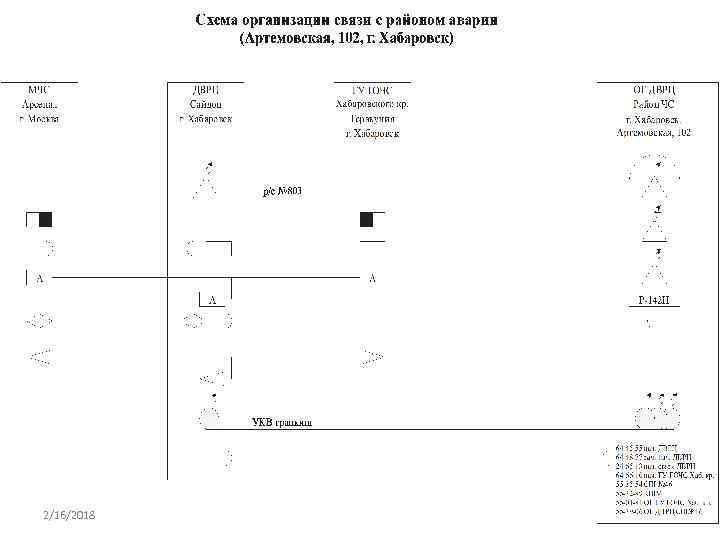

2/16/2018 17

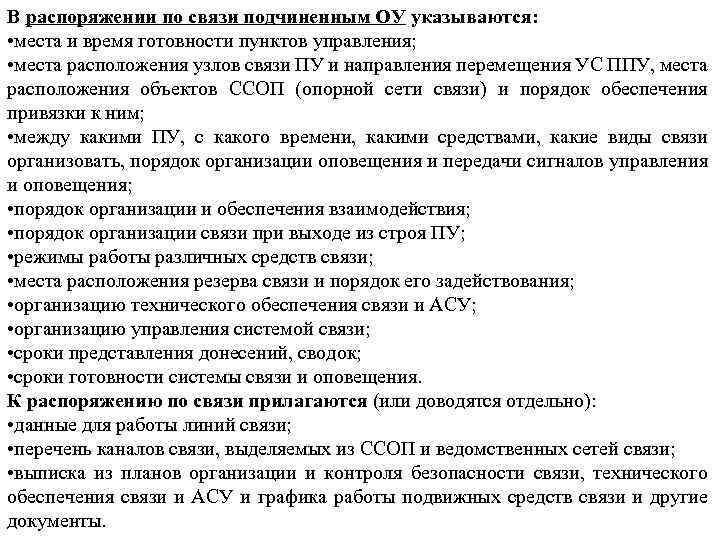

В распоряжении по связи подчиненным ОУ указываются: • места и время готовности пунктов управления; • места расположения узлов связи ПУ и направления перемещения УС ППУ, места расположения объектов ССОП (опорной сети связи) и порядок обеспечения привязки к ним; • между какими ПУ, с какого времени, какими средствами, какие виды связи организовать, порядок организации оповещения и передачи сигналов управления и оповещения; • порядок организации и обеспечения взаимодействия; • порядок организации связи при выходе из строя ПУ; • режимы работы различных средств связи; • места расположения резерва связи и порядок его задействования; • организацию технического обеспечения связи и АСУ; • организацию управления системой связи; • сроки представления донесений, сводок; • сроки готовности системы связи и оповещения. К распоряжению по связи прилагаются (или доводятся отдельно): • данные для работы линий связи; • перечень каналов связи, выделяемых из ССОП и ведомственных сетей связи; • выписка из планов организации и контроля безопасности связи, технического обеспечения связи и АСУ и графика работы подвижных средств связи и другие документы.

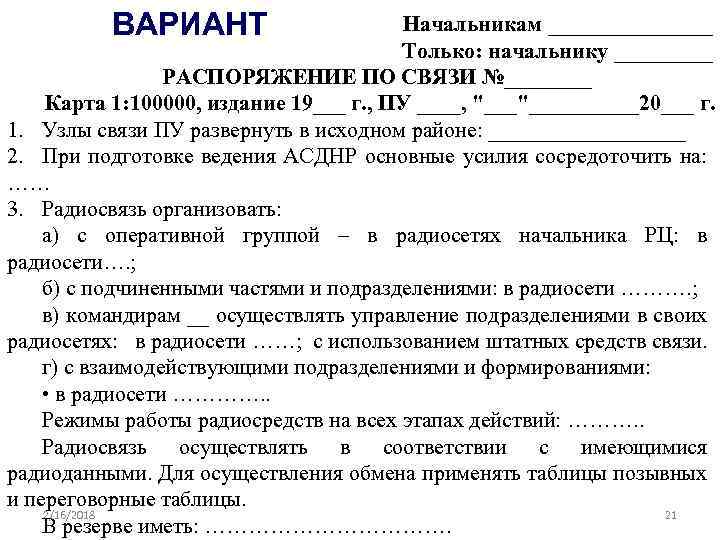

ВАРИАНТ Начальникам ________ Только: начальнику _____ РАСПОРЯЖЕНИЕ ПО СВЯЗИ №____ Карта 1: 100000, издание 19___ г. , ПУ ____, "__________20___ г. 1. Узлы связи ПУ развернуть в исходном районе: _________ 2. При подготовке ведения АСДНР основные усилия сосредоточить на: …… 3. Радиосвязь организовать: а) с оперативной группой – в радиосетях начальника РЦ: в радиосети…. ; б) с подчиненными частями и подразделениями: в радиосети ………. ; в) командирам __ осуществлять управление подразделениями в своих радиосетях: в радиосети ……; с использованием штатных средств связи. г) с взаимодействующими подразделениями и формированиями: • в радиосети …………. . Режимы работы радиосредств на всех этапах действий: ………. . Радиосвязь осуществлять в соответствии с имеющимися радиоданными. Для осуществления обмена применять таблицы позывных и переговорные таблицы. 2/16/2018 21 В резерве иметь: ……………….

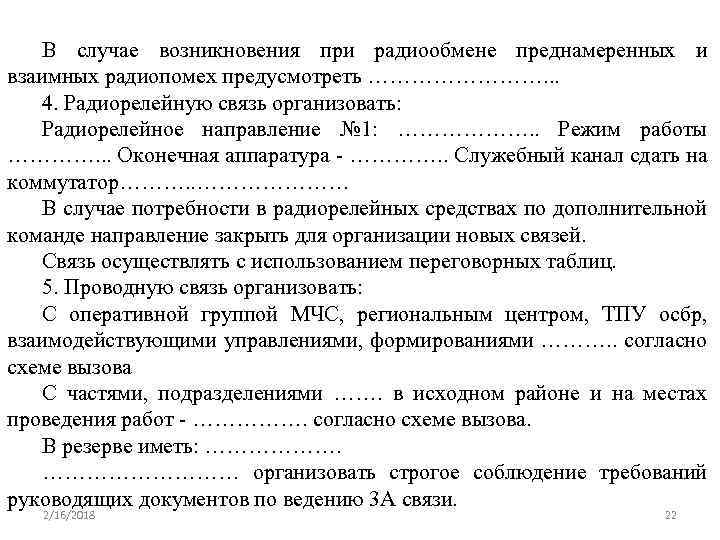

В случае возникновения при радиообмене преднамеренных и взаимных радиопомех предусмотреть …………. . . 4. Радиорелейную связь организовать: Радиорелейное направление № 1: ………………. . Режим работы …………. . . Оконечная аппаратура - …………. . Служебный канал сдать на коммутатор………. . ………………… В случае потребности в радиорелейных средствах по дополнительной команде направление закрыть для организации новых связей. Связь осуществлять с использованием переговорных таблиц. 5. Проводную связь организовать: С оперативной группой МЧС, региональным центром, ТПУ осбр, взаимодействующими управлениями, формированиями ………. . согласно схеме вызова С частями, подразделениями ……. в исходном районе и на местах проведения работ - ……………. согласно схеме вызова. В резерве иметь: ……………… организовать строгое соблюдение требований руководящих документов по ведению 3 А связи. 2/16/2018 22

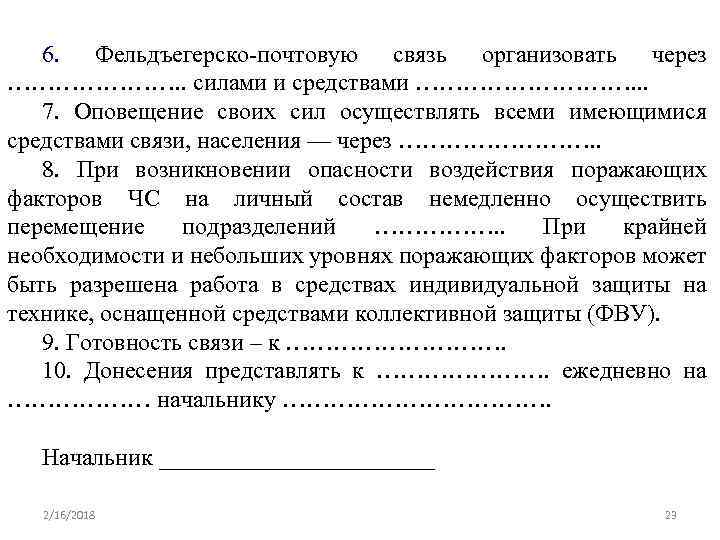

6. Фельдъегерско-почтовую связь организовать через …………………. . силами и средствами ……………. . . 7. Оповещение своих сил осуществлять всеми имеющимися средствами связи, населения — через …………. . 8. При возникновении опасности воздействия поражающих факторов ЧС на личный состав немедленно осуществить перемещение подразделений ……………. . При крайней необходимости и небольших уровнях поражающих факторов может быть разрешена работа в средствах индивидуальной защиты на технике, оснащенной средствами коллективной защиты (ФВУ). 9. Готовность связи – к ……………. 10. Донесения представлять к …………………. ежедневно на ……………… начальнику ………………. Начальник ____________ 2/16/2018 23
