Тема 5: Основы и правила стрельбы
Учебные вопросы 1 й вопрос Внутренняя и внешняя баллистика. Сущность явления выстрела и процессы, происходящие при этом. Начальная скорость снаряда (пули) и ее практическое значение. 2 й вопрос Траектория полета пули (снаряда) в воздухе и ее элементы. Влияние на траекторию различных факторов. Способы стабилизации снарядов в полете. 3 й вопрос Прямой выстрел, поражаемое, прикрытое, мертвое пространство, их определение и практическое использование в боевой обстановке. 4 й вопрос Нормальные (табличные) условия стрельбы. Исходные установки для стрельбы и порядок их назначения. Корректирование огня.
Внутренняя и внешняя баллистика. Сущность явления выстрела и процессы, происходящие при этом. Начальная скорость снаряда (пули) и ее практическое значение. Внутренняя баллистика — это наука, занимающаяся изучением процессов, которые происходят при выстреле, и в особенности при движении пули (гранаты) по каналу ствола. Выстрелом называется выбрасывание пули (гранаты) из канала ствола оружия энергией газов, образующихся при сгорании порохового заряда. При выстреле различают четыре последовательных периода: предварительный; первый, или, основной; второй; третий, или период последействия газов
ПЕРИОДЫ ВЫСТРЕЛА Ро — Давление форсирования; Рм — наибольшее (максимальное) давление: Рк и Vк — давление газов и скорость пули в момент конца горения пороха; Рд и Vд—давление газов и скорость пули в момент вылета ее из канала ствола; Vм — наибольшая (максимальная) скорость пули; Р атм — давление, равное атмосферному

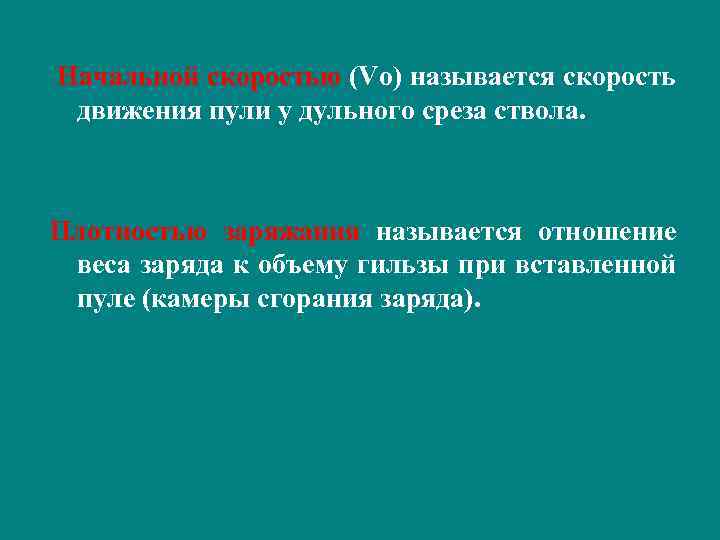

Начальной скоростью (Vo) называется скорость движения пули у дульного среза ствола. Плотностью заряжания называется отношение веса заряда к объему гильзы при вставленной пуле (камеры сгорания заряда).
Особенности выстрела из ручных (станковых) противотанковых гранатометов • Образование реактивной силы при действии реактивного двигателя гранаты: • 1— передняя стенка реактивного двигателя; 2 — сопло
Действие пороховых газов на ствол и меры по его сбережению Причины, вызывающие износ ствола, можно разбить на три основные группы — химического, механического и термического характера. Прочностью ствола называется способность его стенок выдерживать определенное давление пороховых газов в канале ствола. Живучестью ствола называется способность ствола выдержать определенное количество выстрелов, после которого он изнашивается и теряет свои качества (значительно увеличивается разброс пуль, уменьшается начальная скорость и устойчивость полета пуль). Режимом огня называется наибольшее количество выстрелов, которое может быть произведено за определенный промежуток времени без ущерба для материальной части оружия, безопасности и без ухудшения результатов стрельбы.

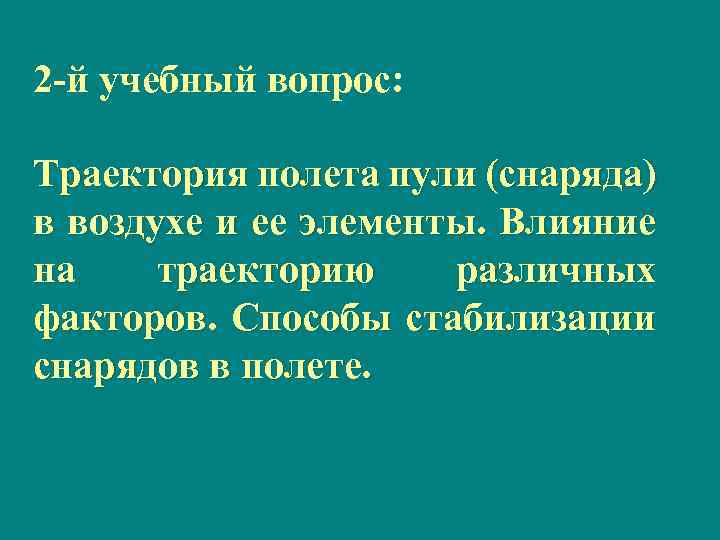

2 й учебный вопрос: Траектория полета пули (снаряда) в воздухе и ее элементы. Влияние на траекторию различных факторов. Способы стабилизации снарядов в полете.

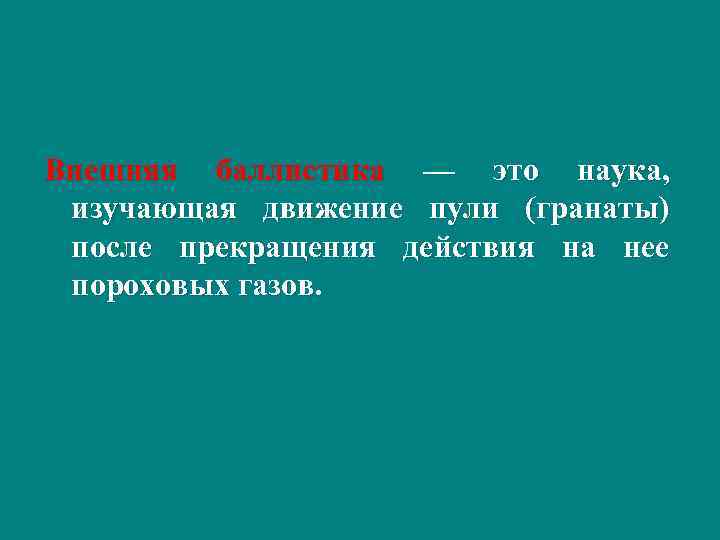

Внешняя баллистика — это наука, изучающая движение пули (гранаты) после прекращения действия на нее пороховых газов.
Траектория и ее элементы Траекторией называется кривая линия, описываемая центром тяжести пули (гранаты) в полете. Рис. Траектория пули (вид сбоку) Образование силы сопротивления воздуха. Сила сопротивления воздуха вызывается тремя основными причинами: трением воздуха, образованием завихрений; образованием баллистической волны. Действие силы сопротивления воздуха на полет пули: ЦТ — центр тяжести; ЦС — центр сопротивления воздуха
Элементы траектории

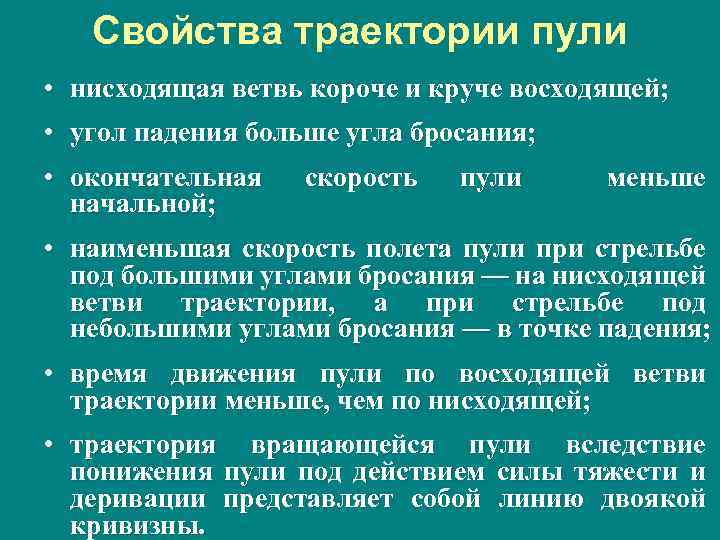

Свойства траектории пули • нисходящая ветвь короче и круче восходящей; • угол падения больше угла бросания; • окончательная начальной; скорость пули меньше • наименьшая скорость полета пули при стрельбе под большими углами бросания — на нисходящей ветви траектории, а при стрельбе под небольшими углами бросания — в точке падения; • время движения пули по восходящей ветви траектории меньше, чем по нисходящей; • траектория вращающейся пули вследствие понижения пули под действием силы тяжести и деривации представляет собой линию двоякой кривизны.
Форма траектории и ее практическое значение Угол возвышения, при котором полная горизонтальная дальность полета пули (гранаты) становится наибольшей, называется углом наибольшей дальности. Траектории, получаемые при углах возвышения, меньших угла наибольшей дальности, называются Траектории, получаемые при углах настильными. возвышения, больших угла наибольшей дальности, называются навесными. Траектории, имеющие одинаковую горизонтальную дальность при разных углах возвышения, называются сопряженными. Навесные траектории
3 -й учебный вопрос: Прямой выстрел, поражаемое, прикрытое, мертвое пространство, их определение и практическое использование в боевой обстановке.
Прямой выстрел
Траектория Мертвое пространство Поражаемое пространство Прикрытое пространство

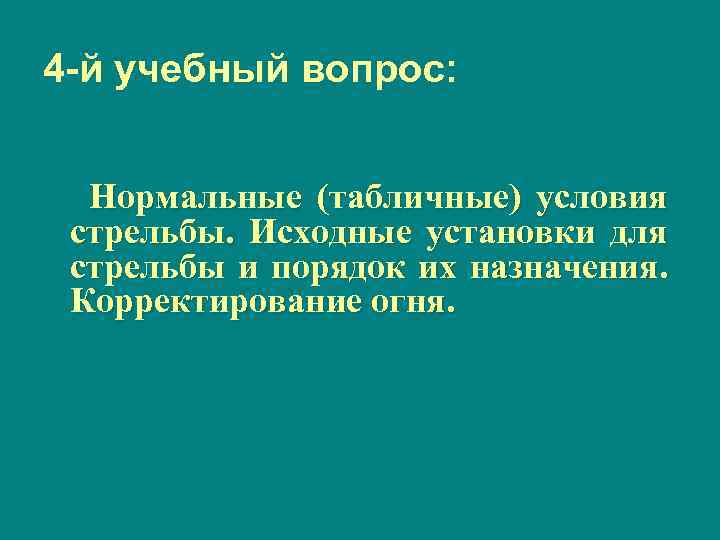

4 -й учебный вопрос: Нормальные (табличные) условия стрельбы. Исходные установки для стрельбы и порядок их назначения. Корректирование огня.
Нормальные условия стрельбы а) Метеорологические условия: — атмосферное (барометрическое) давление на горизонте оружия 750 мм рт. ст. ; — температура воздуха на горизонте оружия +15°С; — относительная влажность воздуха 50% (относитель ной влажностью называется отношение количества водя ных паров, содержащихся в воздухе, к наибольшему количеству водяных паров, которое может содержаться в воз духе при данной температуре); — ветер отсутствует (атмосфера неподвижна). б) Баллистические условия: — вес пули (гранаты), начальная скорость и угол вылета равны значениям, указанным в таблицах стрельбы; — температура заряда +15°С; форма пули (гранаты) соответствует установленному чертежу; — высота мушки установлена по данным приведения оружия к нормальному бою; высоты (деления) прицела соответствуют табличным углам прицеливания. в) Топографические условия: — цель находится на горизонте оружия;
Спасибо за внимание!
