Тема 5. Лакокрасочные материалы 1. Виды лакокрасочных материалов.

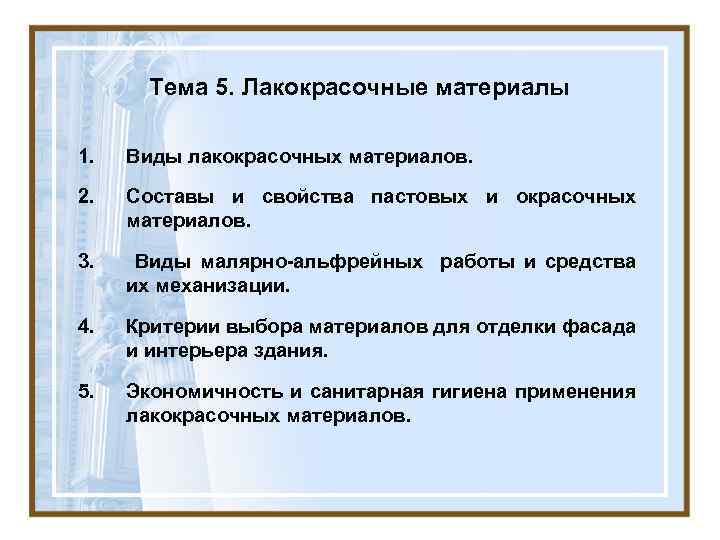

Тема 5. Лакокрасочные материалы 1. Виды лакокрасочных материалов. 2. Составы и свойства пастовых и окрасочных материалов. 3. Виды малярно-альфрейных работы и средства их механизации. 4. Критерии выбора материалов для отделки фасада и интерьера здания. 5. Экономичность и санитарная гигиена применения лакокрасочных материалов.

Лакокрасочные материалы Лакокрасочный материал это вещества и составы, которые наносятся тонким слоем на поверхность, подлежащую отделке, где они образуют достаточно прочную и твердую плёнку, хорошо сцепляющуюся с основанием. Связующие (плёнкообразующие) вещества являются важной состовляющей лаков и красок. От их свойств в значительной мере зависит удобонаносимость малярных составов, а также скорость отвердевания, прочность и долговечность образовавшейся плёнки. Свяжущие представляют собой или обработанные растительные масла (олифы), или синтетические высокомолекулярные соединения (синтетические и природные смолы и некоторые другие полимеры и сополимеры), а также неорганические вяжущие известь, цемент, жидкое стекло и клей из природного сырья животный клей, казеиновый клей и т. п. Пигменты это тонкодисперсные, нерастворимые в растворителях цветные порошки, иногда называемые сухими красками. Пигменты вводят в лакокрасочные материалы для придания покрытиям цвета и укрывистости, а также для улучшения их физико механических и противокоррозийных свойств. Вспомогательные материалы растворители, например: сольвентнафта, уайт спирит, ацетон, ксилол и др. это летучие жидкости, применяемые для растворения высоковязких плёнкообразующих материалов. Краска приобретает "рабочую вязкоть" и становится удобной для нанесения на поверхность. Пластификаторы добавляют к лакам, краскам и смолам для снижения их вязкости, придания покрытиям гибкости и эластичности. Обычно их вводят в количестве 20 50% от массы плёнкообразующего вещества. Сиккативами называют катализаторы, ускоряющие отвердевание растительных масел. Грунтовки наносят первым слоем, они обеспечивают сцепление всех последующих слоёв с основанием /например, с металлом/. Шпатлёвки наносят промежуточным слоем, предназначены они для заполнения различных неровностей окрашиваемой поверхности.

Классификация лакокрасочных Для классификации ЛКМ используется буквенно цифровая система, состоящая из 5 групп знаков для красок (эмалей), грунтовок, шпатлевок и 4 групп знаков для лаков. Например: Эмаль ПФ-268 белая. 1. Классификация ЛКМ по наименованию 2. Первая группа обозначает вид лакокрасочного материала и записывается словесно: лак, краска, эмаль, грунтовка, шпатлевка. 2. Классификация ЛКМ по природе пленкообразующего вещества Вторая группа знаков определяет пленкообразующее вещество (род смолы, сополимера, олифы и т. д. ) и обозначается буквами. МА – масляная краска; ПФ – пентафталевая краска; АК – полиакриловая краска; АУ – алкидно уретановая краска; АС – алкидно стирольная краска; АЦ – ацетилцеллюлозная краска; БТ – битумная краска; ГФ – глифталевая краска; НЦ – нитроцеллюлозная краска; ВЛ – поливинилацетатная краска; ВС – сополимеро винилацетатная краска; ЖС – силикатная краска; КО – кремнийорганическая краска; КЧ – каучуковая краска; МЛ – меламиноформальдегидная краска; МЧ – карбамидная краска; НП – нефтеполимерная краска; ПЛ – полиэфирная краска (насыщенная); ПЭ – полиэфирная краска (ненасыщенная); УР – полиуретановая краска; ФА – фенолоалкидная краска; ФЛ – фенольная краска; ХВ – перхлорвиниловая краска (поливинилхлоридная); ХП – хлорированная полиэтиленовая краска; ХС – сополимеро винилхлоридная краска; ЭП – эпоксидная краска; ЭФ – эпоксиэфирная краска; ЭЦ – этилцеллюлозная краска; ЯН – янтарная краска В случае если краска изготовлена на основе водной дисперсии полимеров, то перед буквенным индексом добавляется обозначение – ВД. Например, ВД ВА, ВД АК или ВД КЧ.

3. Классификация ЛКМ по преимущественному назначению Третья группа знаков при обозначении лаков, красок и эмалей определяет преимущественное назначение лакокрасочного материала и обозначается цифрой. Третью группу знаков грунтовок и полуфабрикатных лаков обозначают одним нулем (ГФ 021), а для шпатлевок — двумя нулями (шпатлевка ПФ 002). Для масляных густотертых красок перед третьей группой знаков ставится один нуль (сурик МА 015). 1. Атмосферостойкие (покрытия, стойкие к атмосферным воздействиям в различных климатических условиях, эксплуатируемые на открытых площадках); 2. Ограниченно атмосферостойкие (покрытия для внутренних работ); 3. Консервационные (покрытия для временной защиты окрашиваемой поверхности в процессе производства, транспортировки, хранения изделий); 4. Водостойкие (покрытия, стойкие к действию пресной и морской воды); 5. Специальные (покрытия, стойкие к рентгеновскому излучению и другим излучениям, светящиеся, терморегулирующие, противообрастающие, для пропитки тканей, окрашивания кожи, резины, пластмасс, противоскользящие и др. ); 6. Маслобензостойкие (покрытия, стойкие к воздействию минеральных масел, бензина, керосина и других нефтепродуктов); 7. Химические стойкие (покрытия, стойкие к воздействию кислот, щелочей и других химических веществ); 8. Термостойкие (покрытия, стойкие к воздействию повышенных температур); 9. Электроизоляционные (покрытия, которые подвергаются действию электрических напряжений, тока, электрической дуги и поверхностных разрядов); 0. Грунтовки, полуфабрикатные лаки; 00. Шпатлевки.

4. Классификация ЛКМ по порядковому номеру Четвертая группа знаков определяет порядковый номер, присвоенный данному виду ЛКМ, и обозначается одной, двумя или тремя цифрами. Для масляных красок вместо порядкового номера в четвертой группе ставится цифра, определяющая наименование олифы, на которой изготовлена краска: 1 – Олифа натуральная; 2 – Олифа оксоль; 3 – Олифа глифталевая; 4 – Олифа пентафталевая; 5 – Олифа комбинированная. После порядкового номера иногда добавляется буквенный индекс, характеризующий некоторые особенности материала. Например: ВЭ – содержащий воду, эмульгированную в полимере; ГС, ХС – горячей и холодной сушки; М, ПМ – матовый, полуматовый; ПГ – пониженной горючести. 5. Классификация ЛКМ по цвету покрытия Пятая группа знаков определяет цвет лакокрасочного материала и обозначается полным словом. Например: Эмаль ПФ 268 белая – эмаль пентафталевая для внутренних работ.

Способы нанесения краски Окраска валиком и шпателем Нанесения краски кистью

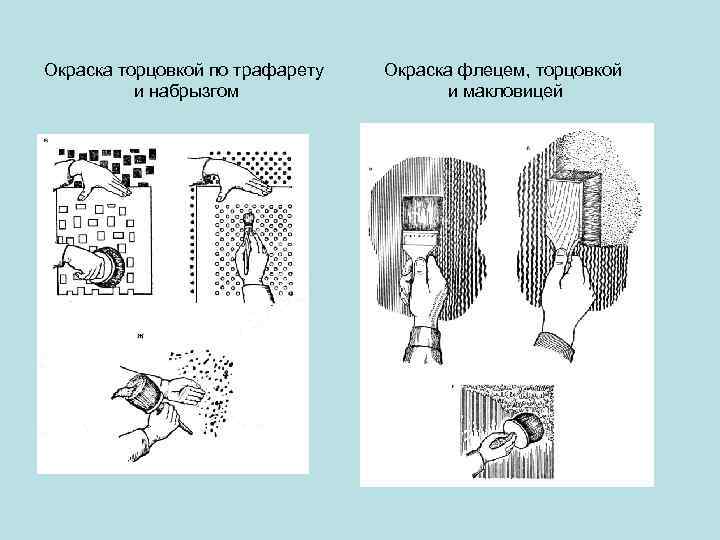

Окраска торцовкой по трафарету и набрызгом Окраска флецем, торцовкой и макловицей

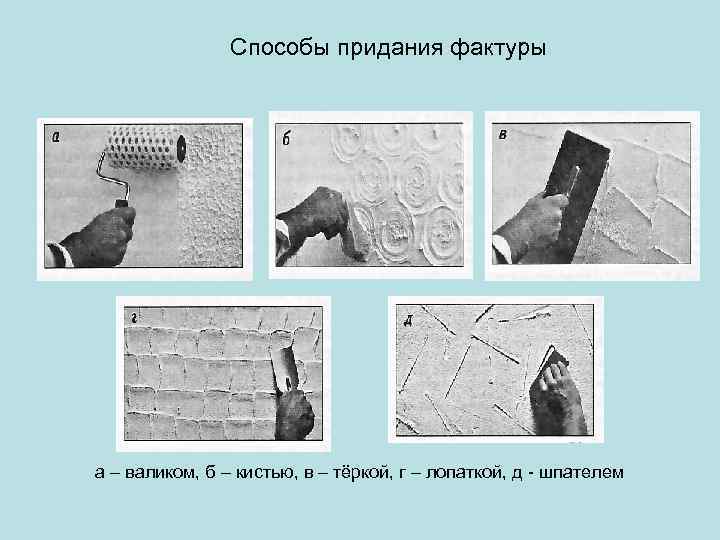

Способы придания фактуры а – валиком, б – кистью, в – тёркой, г – лопаткой, д шпателем

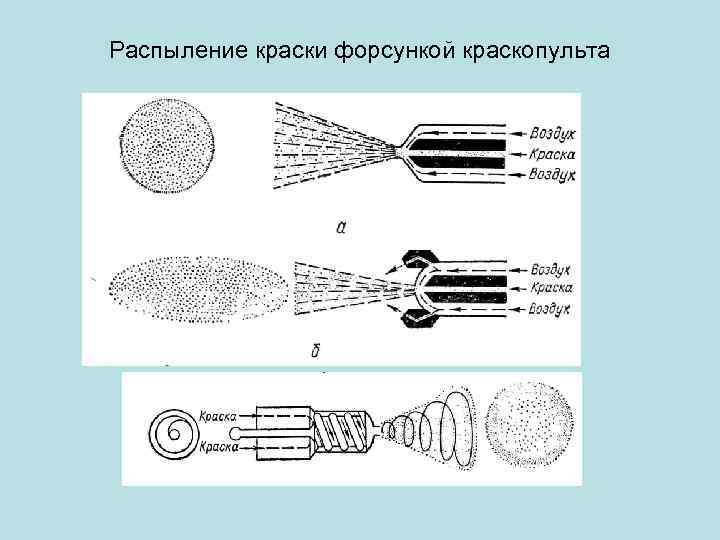

Распыление краски форсункой краскопульта

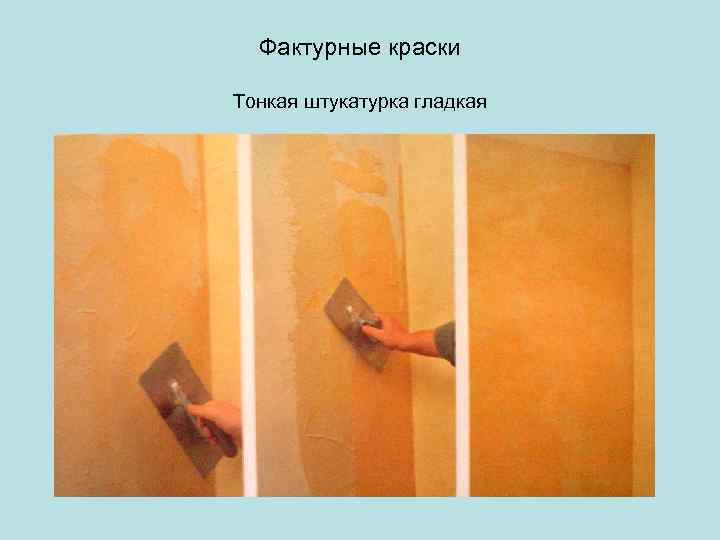

Фактурные краски Тонкая штукатурка гладкая

Тонкая штукатурка фактурная

Фасадные краски

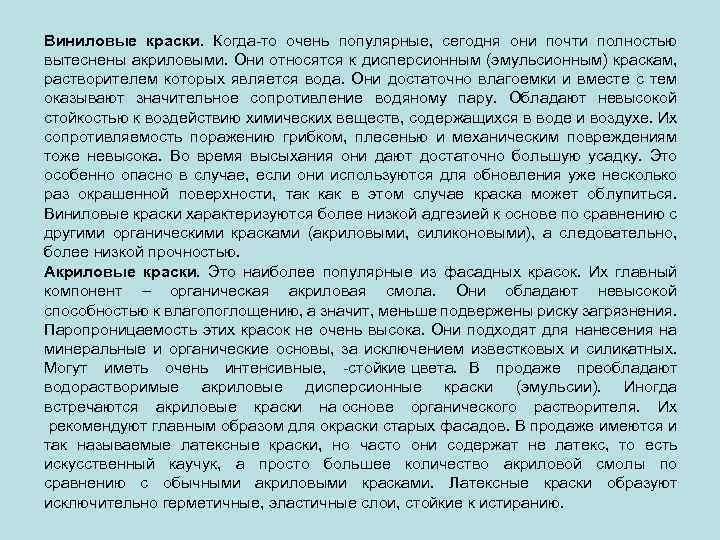

Виниловые краски. Когда то очень популярные, сегодня они почти полностью вытеснены акриловыми. Они относятся к дисперсионным (эмульсионным) краскам, растворителем которых является вода. Они достаточно влагоемки и вместе с тем оказывают значительное сопротивление водяному пару. Обладают невысокой стойкостью к воздействию химических веществ, содержащихся в воде и воздухе. Их сопротивляемость поражению грибком, плесенью и механическим повреждениям тоже невысока. Во время высыхания они дают достаточно большую усадку. Это особенно опасно в случае, если они используются для обновления уже несколько раз окрашенной поверхности, так как в этом случае краска может облупиться. Виниловые краски характеризуются более низкой адгезией к основе по сравнению с другими органическими красками (акриловыми, силиконовыми), а следовательно, более низкой прочностью. Акриловые краски. Это наиболее популярные из фасадных красок. Их главный компонент – органическая акриловая смола. Они обладают невысокой способностью к влагопоглощению, а значит, меньше подвержены риску загрязнения. Паропроницаемость этих красок не очень высока. Они подходят для нанесения на минеральные и органические основы, за исключением известковых и силикатных. Могут иметь очень интенсивные, стойкие цвета. В продаже преобладают водорастворимые акриловые дисперсионные краски (эмульсии). Иногда встречаются акриловые краски на основе органического растворителя. Их рекомендуют главным образом для окраски старых фасадов. В продаже имеются и так называемые латексные краски, но часто они содержат не латекс, то есть искусственный каучук, а просто большее количество акриловой смолы по сравнению с обычными акриловыми красками. Латексные краски образуют исключительно герметичные, эластичные слои, стойкие к истиранию.

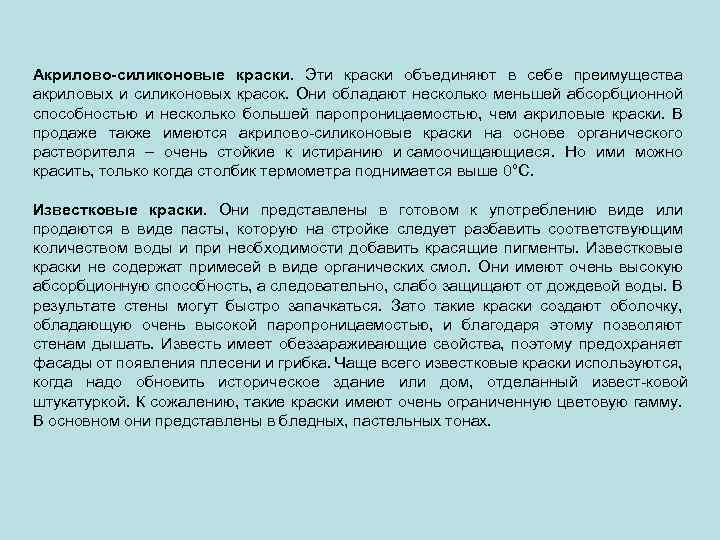

Акрилово-силиконовые краски. Эти краски объединяют в себе преимущества акриловых и силиконовых красок. Они обладают несколько меньшей абсорбционной способностью и несколько большей паропроницаемостью, чем акриловые краски. В продаже также имеются акрилово силиконовые краски на основе органического растворителя – очень стойкие к истиранию и самоочищающиеся. Но ими можно красить, только когда столбик термометра поднимается выше 0°C. Известковые краски. Они представлены в готовом к употреблению виде или продаются в виде пасты, которую на стройке следует разбавить соответствующим количеством воды и при необходимости добавить красящие пигменты. Известковые краски не содержат примесей в виде органических смол. Они имеют очень высокую абсорбционную способность, а следовательно, слабо защищают от дождевой воды. В результате стены могут быстро запачкаться. Зато такие краски создают оболочку, обладающую очень высокой паропроницаемостью, и благодаря этому позволяют стенам дышать. Известь имеет обеззараживающие свойства, поэтому предохраняет фасады от появления плесени и грибка. Чаще всего известковые краски используются, когда надо обновить историческое здание или дом, отделанный извест ковой штукатуркой. К сожалению, такие краски имеют очень ограниченную цветовую гамму. В основном они представлены в бледных, пастельных тонах.

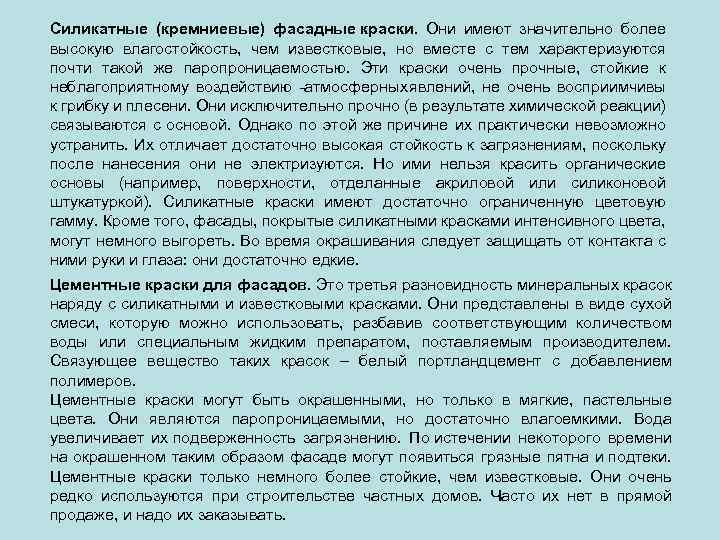

Силикатные (кремниевые) фасадные краски. Они имеют значительно более высокую влагостойкость, чем известковые, но вместе с тем характеризуются почти такой же паропроницаемостью. Эти краски очень прочные, стойкие к неблагоприятному воздействию атмосферных явлений, не очень восприимчивы к грибку и плесени. Они исключительно прочно (в результате химической реакции) связываются с основой. Однако по этой же причине их практически невозможно устранить. Их отличает достаточно высокая стойкость к загрязнениям, поскольку после нанесения они не электризуются. Но ими нельзя красить органические основы (например, поверхности, отделанные акриловой или силиконовой штукатуркой). Силикатные краски имеют достаточно ограниченную цветовую гамму. Кроме того, фасады, покрытые силикатными красками интенсивного цвета, могут немного выгореть. Во время окрашивания следует защищать от контакта с ними руки и глаза: они достаточно едкие. Цементные краски для фасадов. Это третья разновидность минеральных красок наряду с силикатными и известковыми красками. Они представлены в виде сухой смеси, которую можно использовать, разбавив соответствующим количеством воды или специальным жидким препаратом, поставляемым производителем. Связующее вещество таких красок – белый портландцемент с добавлением полимеров. Цементные краски могут быть окрашенными, но только в мягкие, пастельные цвета. Они являются паропроницаемыми, но достаточно влагоемкими. Вода увеличивает их подверженность загрязнению. По истечении некоторого времени на окрашенном таким образом фасаде могут появиться грязные пятна и подтеки. Цементные краски только немного более стойкие, чем известковые. Они очень редко используются при строительстве частных домов. Часто их нет в прямой продаже, и надо их заказывать.

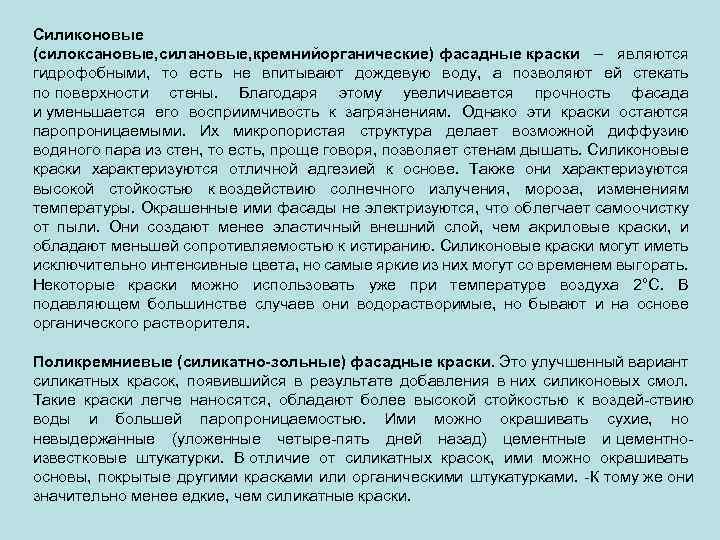

Силиконовые (силоксановые, силановые, кремнийорганические) фасадные краски – являются гидрофобными, то есть не впитывают дождевую воду, а позволяют ей стекать по поверхности стены. Благодаря этому увеличивается прочность фасада и уменьшается его восприимчивость к загрязнениям. Однако эти краски остаются паропроницаемыми. Их микропористая структура делает возможной диффузию водяного пара из стен, то есть, проще говоря, позволяет стенам дышать. Силиконовые краски характеризуются отличной адгезией к основе. Также они характеризуются высокой стойкостью к воздействию солнечного излучения, мороза, изменениям температуры. Окрашенные ими фасады не электризуются, что облегчает самоочистку от пыли. Они создают менее эластичный внешний слой, чем акриловые краски, и обладают меньшей сопротивляемостью к истиранию. Силиконовые краски могут иметь исключительно интенсивные цвета, но самые яркие из них могут со временем выгорать. Некоторые краски можно использовать уже при температуре воздуха 2°С. В подавляющем большинстве случаев они водорастворимые, но бывают и на основе органического растворителя. Поликремниевые (силикатно-зольные) фасадные краски. Это улучшенный вариант силикатных красок, появившийся в результате добавления в них силиконовых смол. Такие краски легче наносятся, обладают более высокой стойкостью к воздей ствию воды и большей паропроницаемостью. Ими можно окрашивать сухие, но невыдержанные (уложенные четыре пять дней назад) цементные и цементно известковые штукатурки. В отличие от силикатных красок, ими можно окрашивать основы, покрытые другими красками или органическими штукатурками. К тому же они значительно менее едкие, чем силикатные краски.

Рекомендуемая литература Айрапетов Д. П. Архитектурное материаловедение: Учебник для вузов. – М. ; Стройиздат, 1983 Глава 11, 14 Байер В. Е. Архитектурное материаловедение: Учебник для вузов. – М. ; «Архитектура-С» , 2006 – Глава 9
