Тема 5. КОНСТРУКТИВНЫЕ СИСТЕМЫ ЗДАНИЙ
Конструктивная система – взаимосвязанная совокупность вертикальных и горизонтальных несущих конструкций здания, которые совместно обеспечивают его прочность, устойчивость и жесткость.

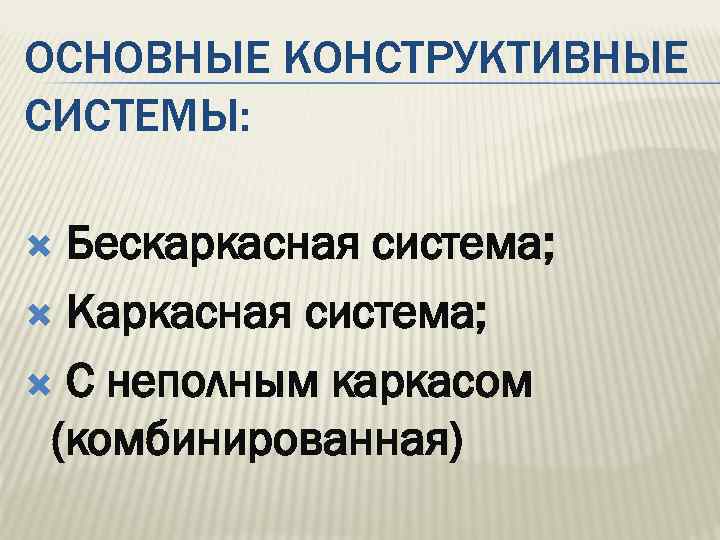

ОСНОВНЫЕ КОНСТРУКТИВНЫЕ СИСТЕМЫ: Бескаркасная система; Каркасная система; С неполным каркасом (комбинированная)
БЕСКАРКАСНАЯ СИСТЕМА Основными несущими элементами являются СТЕНЫ Представляет собой жесткую, устойчивую коробку из взаимосвязанных наружных и внутренних стен и перекрытий.
ТИПЫ БЕСКАРКАСНОЙ КОНСТРУКТИВНОЙ СИСТЕМЫ

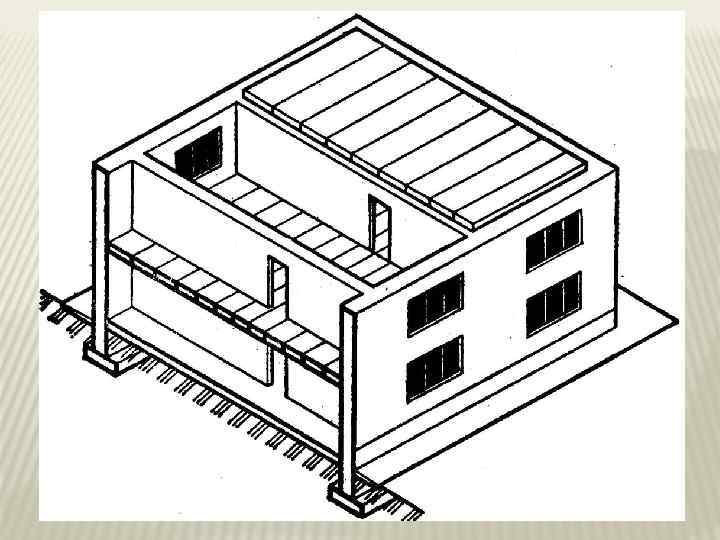

ЗДАНИЯ С ПРОДОЛЬНЫМИ НЕСУЩИМИ СТЕНАМИ Ø Плиты перекрытия опираются на продольные стены Ø Поперечные диафрагмы жесткости!

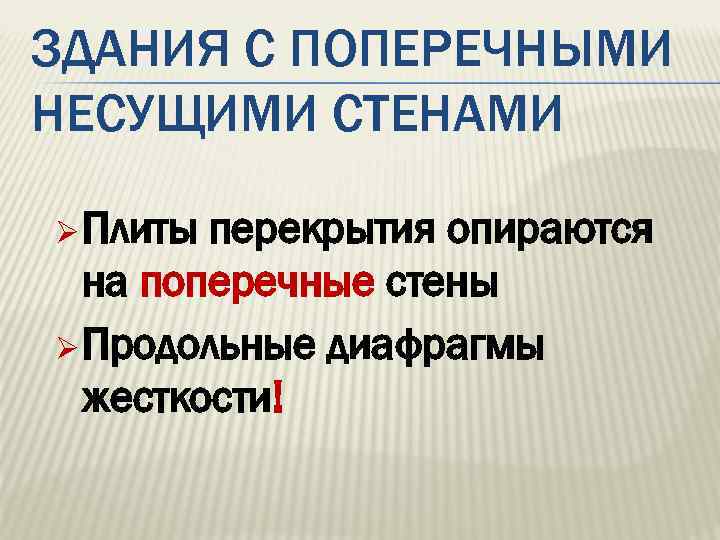

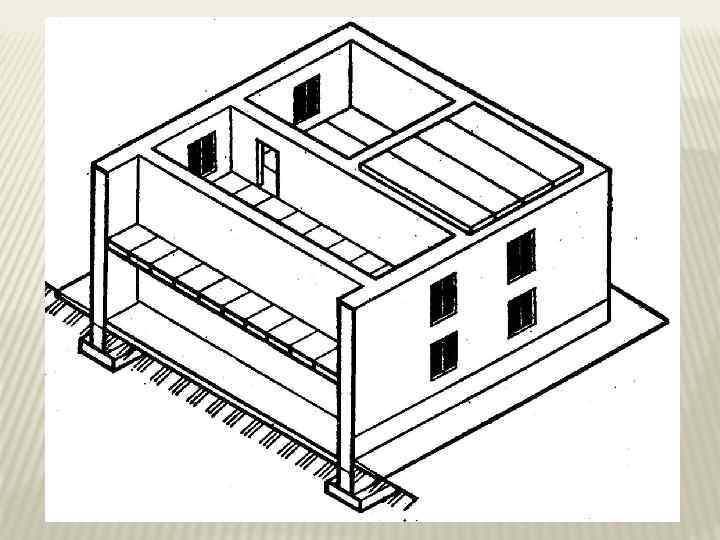

ЗДАНИЯ С ПОПЕРЕЧНЫМИ НЕСУЩИМИ СТЕНАМИ Ø Плиты перекрытия опираются на поперечные стены Ø Продольные диафрагмы жесткости!
ЗДАНИЯ С ПРОДОЛЬНЫМИ И ПОПЕРЕЧНЫМИ НЕСУЩИМИ СТЕНАМИ Плиты перекрытия опираются как на продольные, так и на поперечные стены

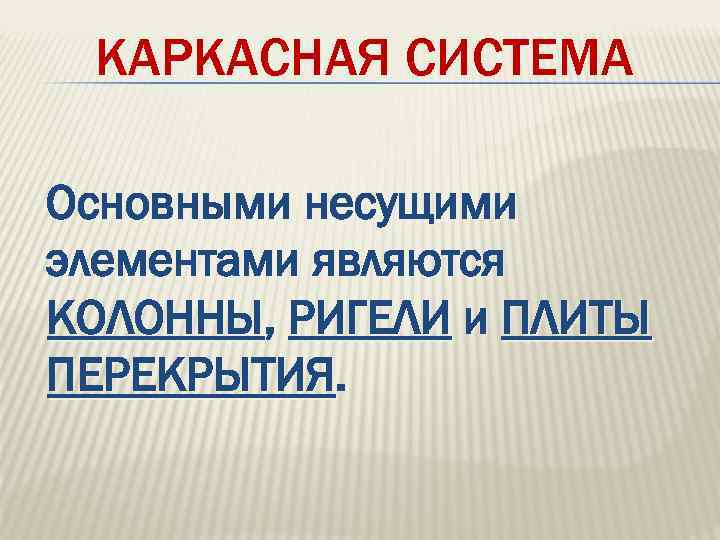

КАРКАСНАЯ СИСТЕМА Основными несущими элементами являются КОЛОННЫ, РИГЕЛИ и ПЛИТЫ ПЕРЕКРЫТИЯ.
ТИПЫ КАРКАСНОЙ КОНСТРУКТИВНОЙ СИСТЕМЫ
ЗДАНИЯ С ПРОДОЛЬНЫМ РАСПОЛОЖЕНИЕМ РИГЕЛЕЙ
ЗДАНИЯ С ПОПЕРЕЧНЫМ РАСПОЛОЖЕНИЕМ РИГЕЛЕЙ

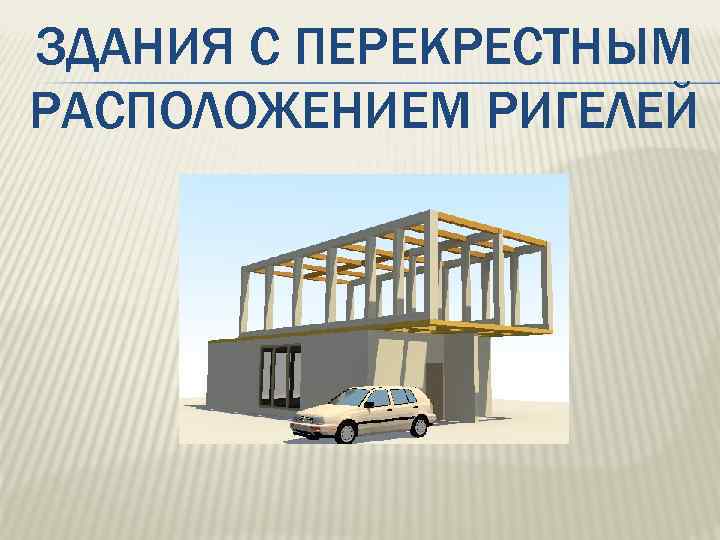

ЗДАНИЯ С ПЕРЕКРЕСТНЫМ РАСПОЛОЖЕНИЕМ РИГЕЛЕЙ

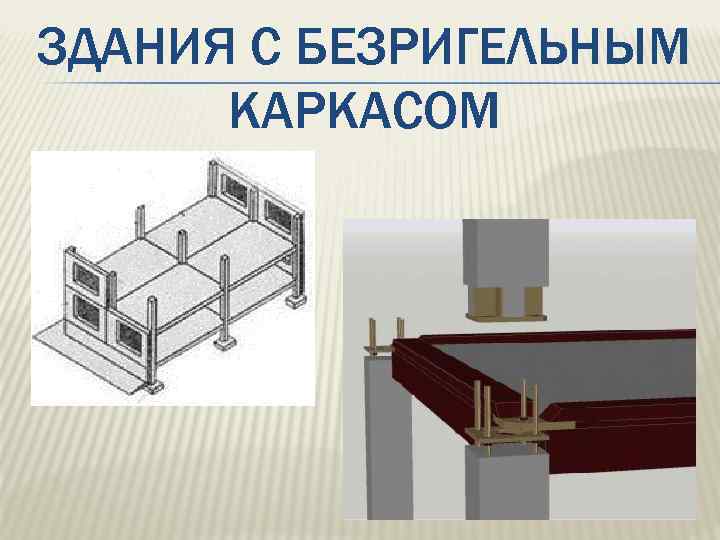

ЗДАНИЯ С БЕЗРИГЕЛЬНЫМ КАРКАСОМ

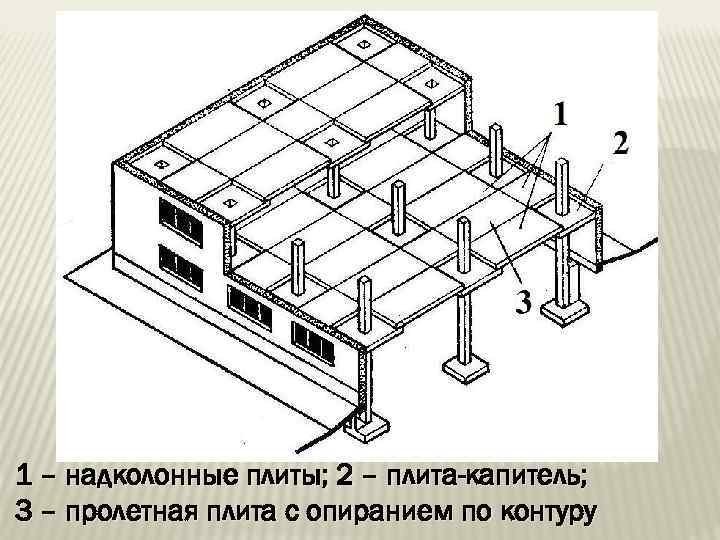

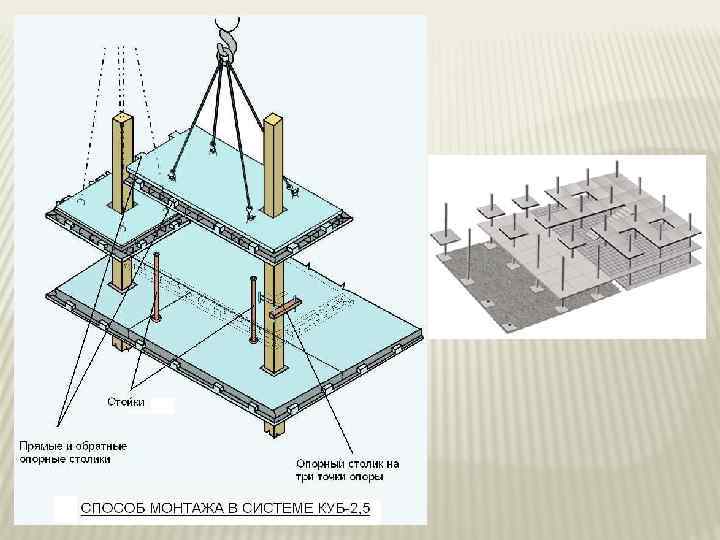

1 – надколонные плиты; 2 – плита-капитель; 3 – пролетная плита с опиранием по контуру
1 – плита перекрытия на нулевой отметке; 2 – то же, установленная на проектную отметку ; 3 – ядро жесткости
ВИДЫ КАРКАСОВ Рамный каркас – ригели расположены в перекрестном направлении и соединяются с колоннами жесткими узлами

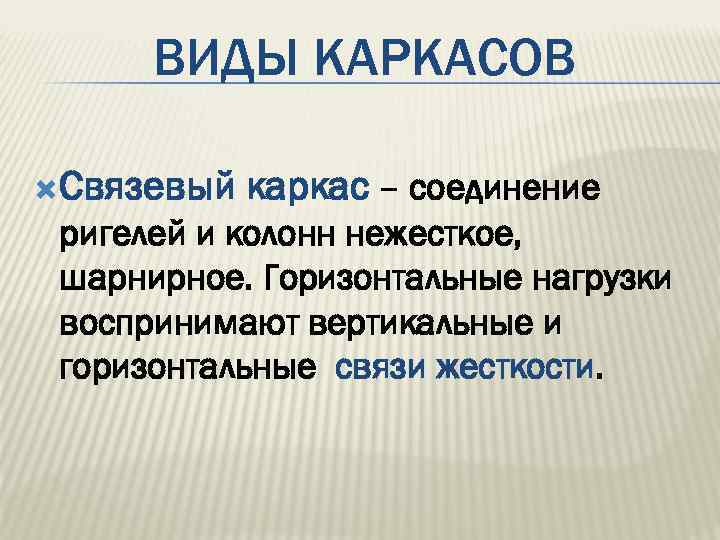

ВИДЫ КАРКАСОВ Связевый каркас – соединение ригелей и колонн нежесткое, шарнирное. Горизонтальные нагрузки воспринимают вертикальные и горизонтальные связи жесткости.

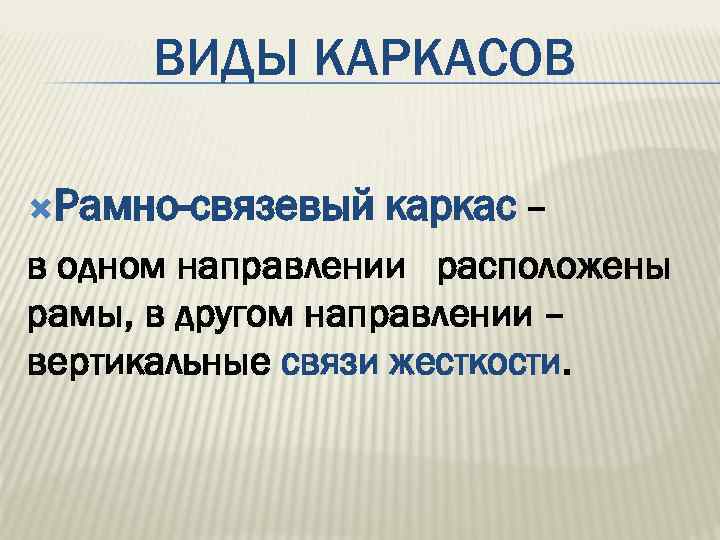

ВИДЫ КАРКАСОВ Рамно-связевый каркас – в одном направлении расположены рамы, в другом направлении – вертикальные связи жесткости.

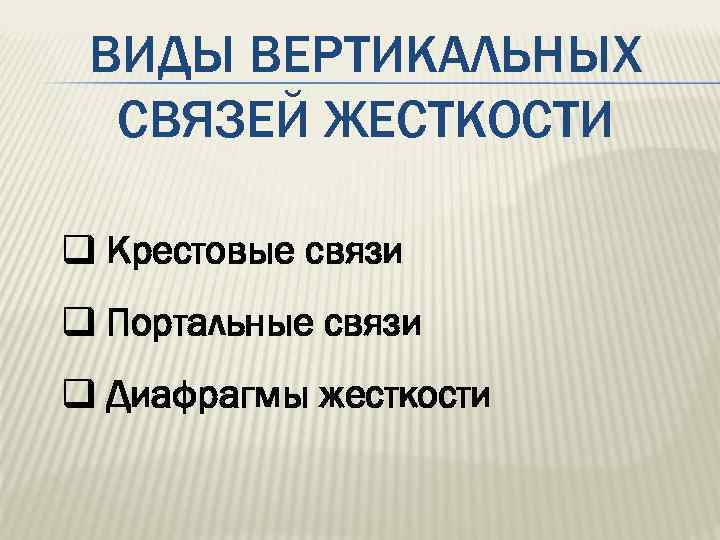

ВИДЫ ВЕРТИКАЛЬНЫХ СВЯЗЕЙ ЖЕСТКОСТИ q Крестовые связи q Портальные связи q Диафрагмы жесткости
q Портальные связи
КОНСТРУКТИВНАЯ СИСТЕМА С НЕПОЛНЫМ КАРКАСОМ Основными несущими элементами являются НАРУЖНЫЕ СТЕНЫ и ВНУТРЕННИЙ КАРКАС.

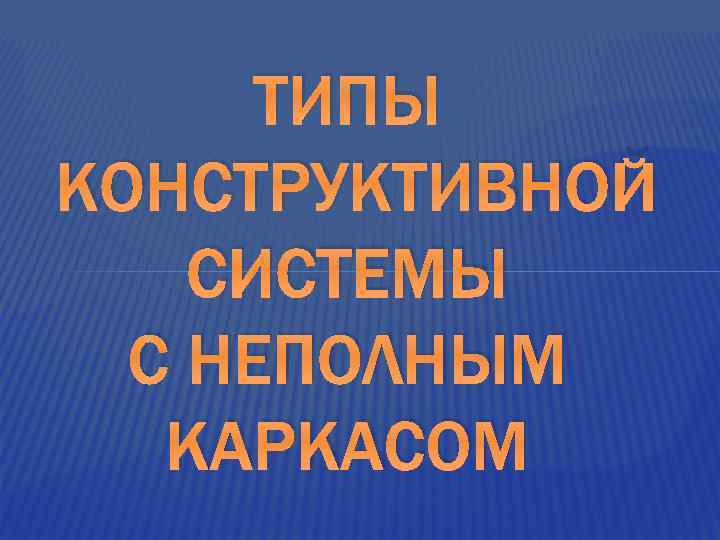

ТИПЫ КОНСТРУКТИВНОЙ СИСТЕМЫ С НЕПОЛНЫМ КАРКАСОМ
ЗДАНИЯ С ПРОДОЛЬНЫМ РАСПОЛОЖЕНИЕМ РИГЕЛЕЙ
ЗДАНИЯ С ПОПЕРЕЧНЫМ РАСПОЛОЖЕНИЕМ РИГЕЛЕЙ
