Тема 5. Керамические материалы (3 часа)

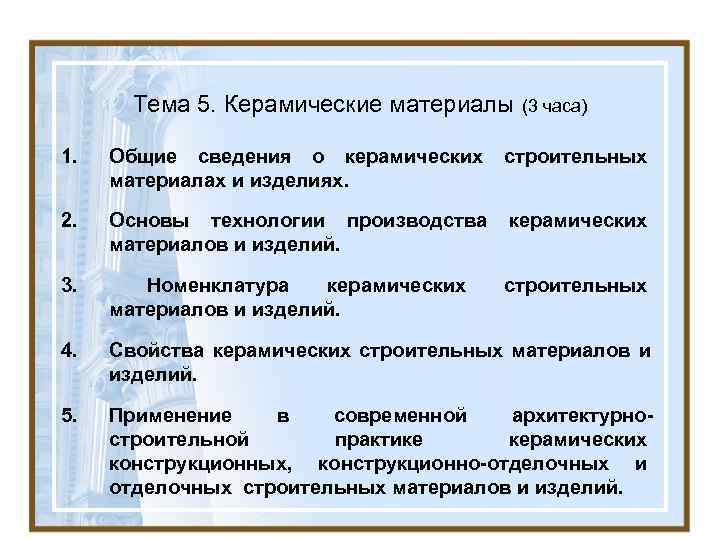

Тема 5. Керамические материалы (3 часа) 1. Общие сведения о керамических строительных материалах и изделиях. 2. Основы технологии производства керамических материалов и изделий. 3. Номенклатура керамических строительных материалов и изделий. 4. Свойства керамических строительных материалов и изделий. 5. Применение в современной архитектурно- строительной практике керамических конструкционных, конструкционно-отделочных и отделочных строительных материалов и изделий.

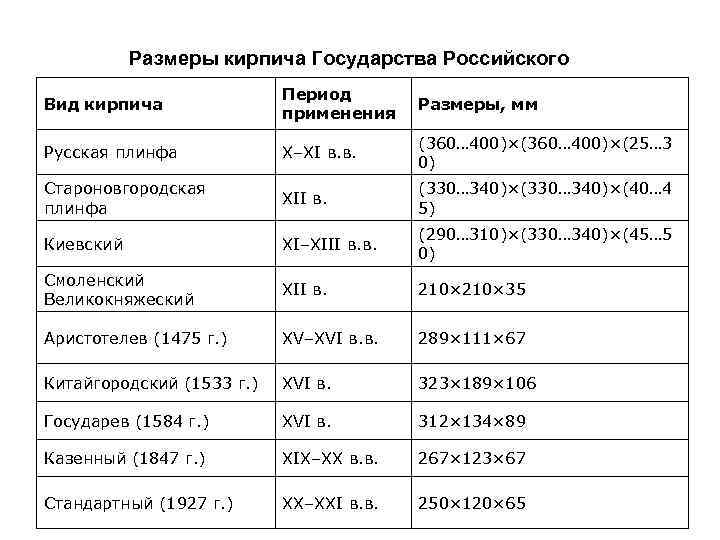

Размеры кирпича Государства Российского Период Вид кирпича Размеры, мм применения (360… 400)×(25… 3 Русская плинфа Х–ХI в. в. 0) Староновгородская (330… 340)×(40… 4 ХII в. плинфа 5) (290… 310)×(330… 340)×(45… 5 Киевский ХI–ХIII в. в. 0) Смоленский ХII в. 210× 35 Великокняжеский Аристотелев (1475 г. ) ХV–ХVI в. в. 289× 111× 67 Китайгородский (1533 г. ) ХVI в. 323× 189× 106 Государев (1584 г. ) ХVI в. 312× 134× 89 Казенный (1847 г. ) ХIХ–ХХ в. в. 267× 123× 67 Стандартный (1927 г. ) ХХ–ХХI в. в. 250× 120× 65

Схема производства керамического кирпича 1 – карьер глины, 2 – экскаватор, 3 – глинозапасник, 4 – вагонентка, 5 – ящечный подаватель, 6 – добавки, 7 –бегуны, 8 – вальцы, 9 – ленточный пресс, 10 – резак, 11 – укладчик, 12 – тележка, 13 – сушильные камеры, 14 – туннельная печь, 15 – самоходная тележка, 16 – склад готовой продукции

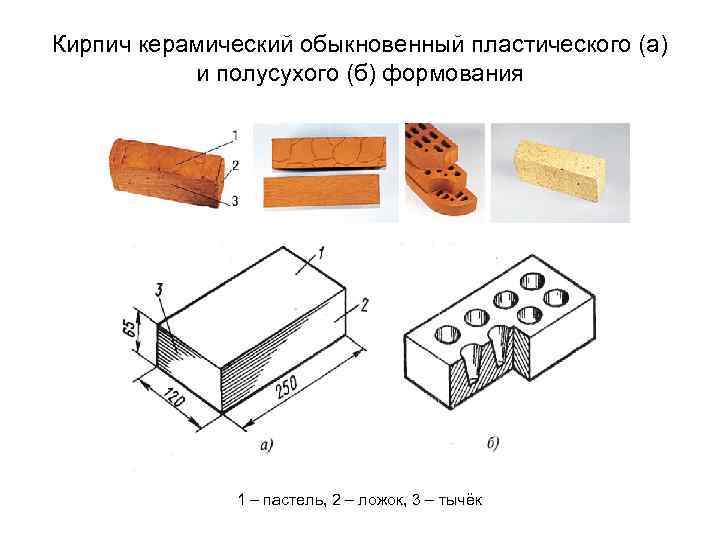

Кирпич керамический обыкновенный пластического (а) и полусухого (б) формования 1 – пастель, 2 – ложок, 3 – тычёк

Кирпич и камни керамические пустотелые а – кирпич с 18 пустотами (пустотность 27 и 36%), б – кирпич с 28 пустотами ( 32 и 42%), в – камень с 7 пустотами (25 и 33%), г – камень с 18 пустотами (27 и 36%), д – укрупнённыё камень для кладки стены в «один камень» (45%)

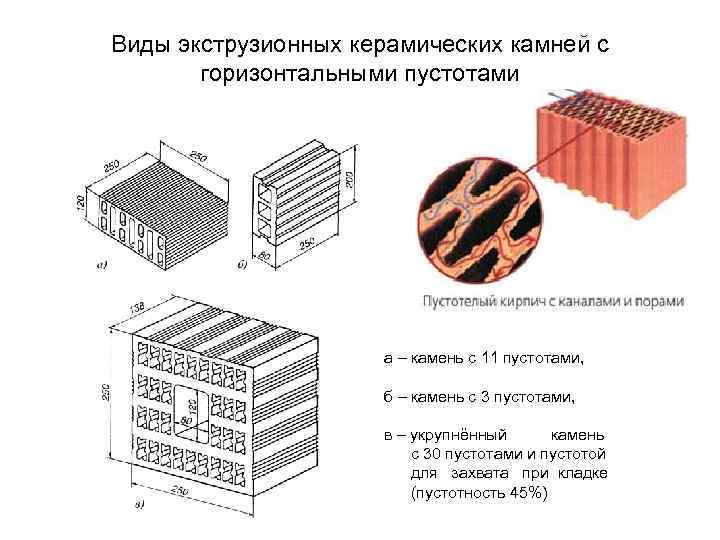

Виды экструзионных керамических камней с горизонтальными пустотами а – камень с 11 пустотами, б – камень с 3 пустотами, в – укрупнённый камень с 30 пустотами и пустотой для захвата при кладке (пустотность 45%)

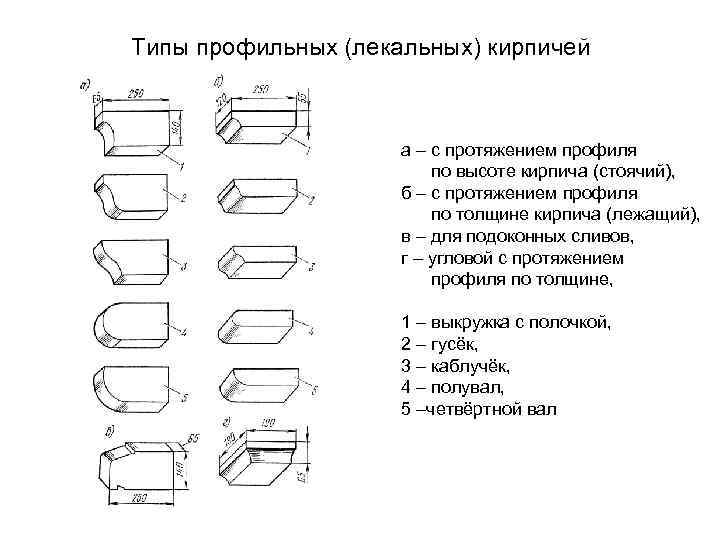

Типы профильных (лекальных) кирпичей а – с протяжением профиля по высоте кирпича (стоячий), б – с протяжением профиля по толщине кирпича (лежащий), в – для подоконных сливов, г – угловой с протяжением профиля по толщине, 1 – выкружка с полочкой, 2 – гусёк, 3 – каблучёк, 4 – полувал, 5 –четвёртной вал

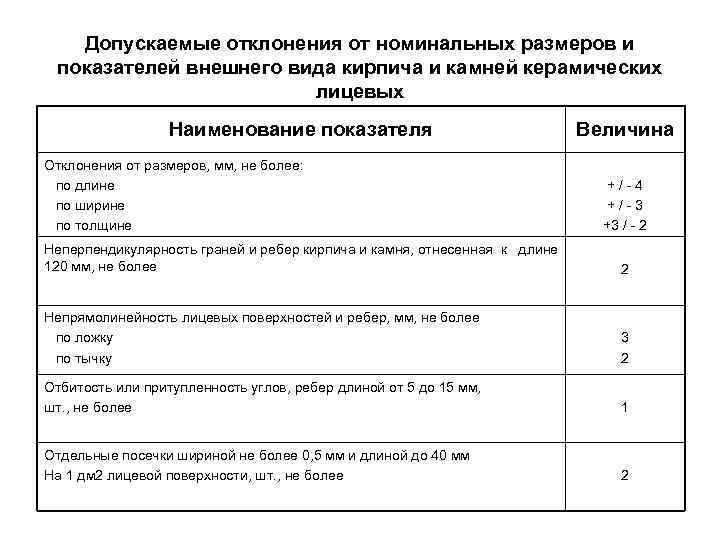

Допускаемые отклонения от номинальных размеров и показателей внешнего вида кирпича и камней керамических лицевых Наименование показателя Величина Отклонения от размеров, мм, не более: по длине +/-4 по ширине +/-3 по толщине +3 / - 2 Неперпендикулярность граней и ребер кирпича и камня, отнесенная к длине 120 мм, не более 2 Непрямолинейность лицевых поверхностей и ребер, мм, не более по ложку 3 по тычку 2 Отбитость или притупленность углов, ребер длиной от 5 до 15 мм, шт. , не более 1 Отдельные посечки шириной не более 0, 5 мм и длиной до 40 мм На 1 дм 2 лицевой поверхности, шт. , не более 2

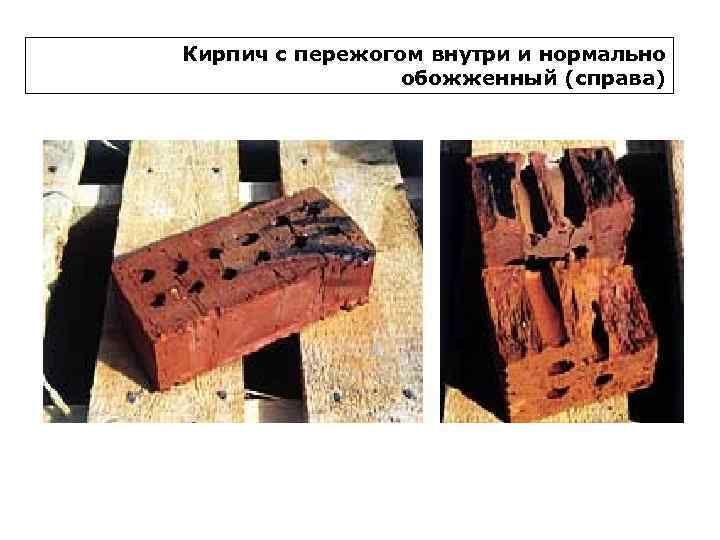

Кирпич с пережогом внутри и нормально обожженный (справа)

Типы керамических плиток для внутренней облицовки стен

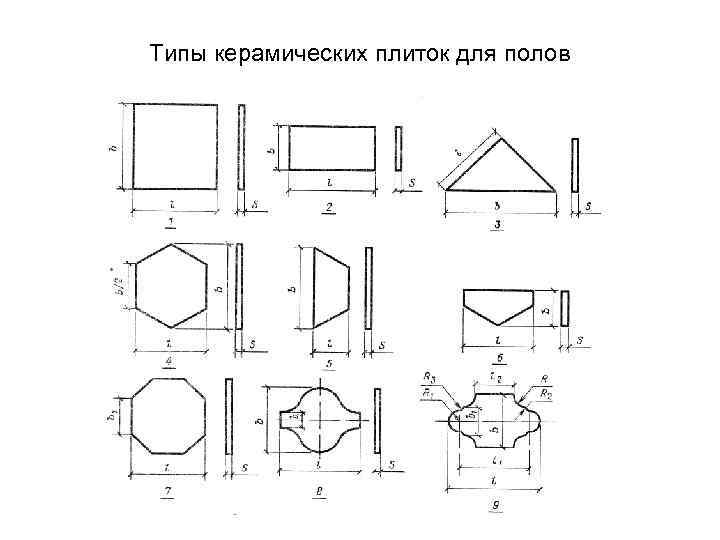

Типы керамических плиток для полов

Санитарно-технические изделия Раковина Унитаз

Видеоролик «Тёплая керамика»

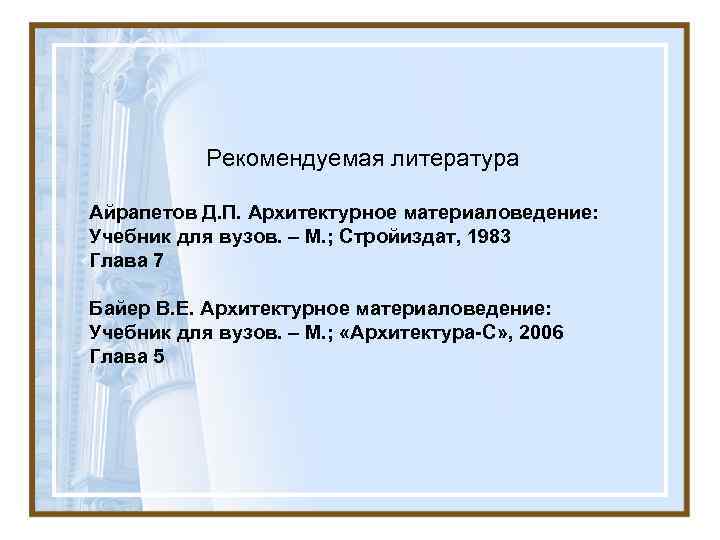

Рекомендуемая литература Айрапетов Д. П. Архитектурное материаловедение: Учебник для вузов. – М. ; Стройиздат, 1983 Глава 7 Байер В. Е. Архитектурное материаловедение: Учебник для вузов. – М. ; «Архитектура-С» , 2006 Глава 5
