ТЕМА 5 КАРКАСНЫЕ МНОГОЭТАЖНЫЕ ЗДАНИЯ Ананьин М Ю

ТЕМА 5: КАРКАСНЫЕ МНОГОЭТАЖНЫЕ ЗДАНИЯ Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 1

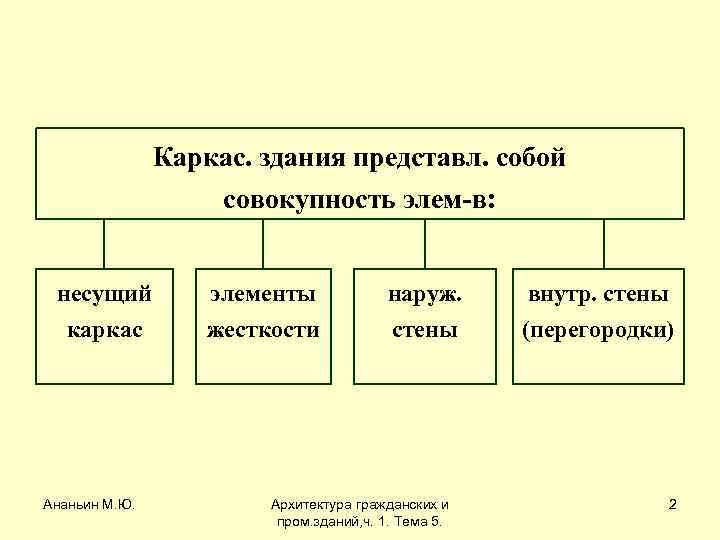

Каркас. здания представл. собой совокупность элем-в: несущий каркас Ананьин М. Ю. элементы жесткости наруж. стены Архитектура гражданских и пром. зданий, ч. 1. Тема 5. внутр. стены (перегородки) 2

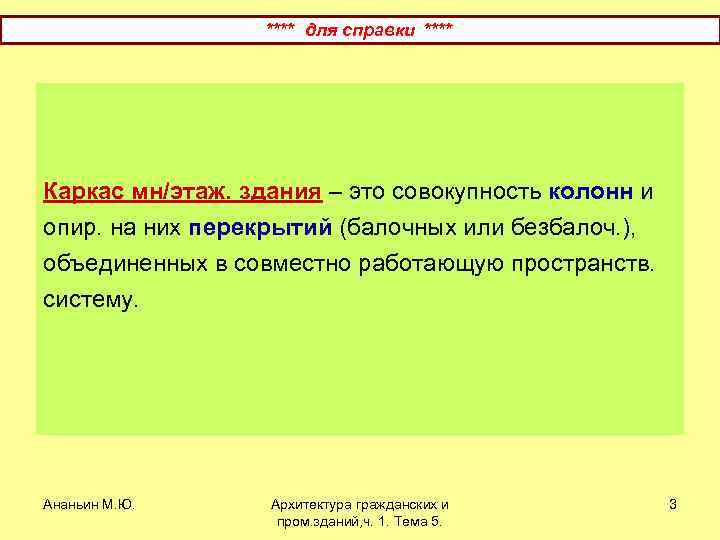

**** для справки **** Каркас мн/этаж. здания – это совокупность колонн и опир. на них перекрытий (балочных или безбалоч. ), объединенных в совместно работающую пространств. систему. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 3

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 4

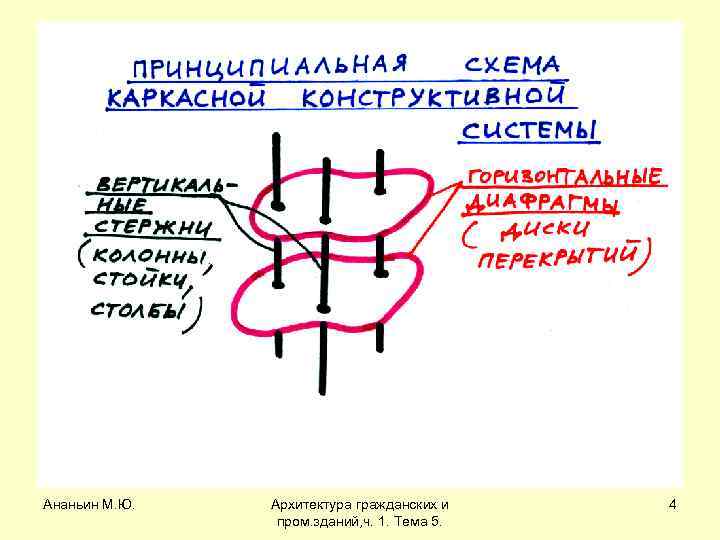

Конструкт. сущность Каркас – это остов здания, который сост. из: вертик. стержней и горизонт. дисков перекрытий (или вертик. и горизонт. стержней), к которым крепятся эл-ты ограждения (наруж. стены, внутр. перегородки и др. ). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 5

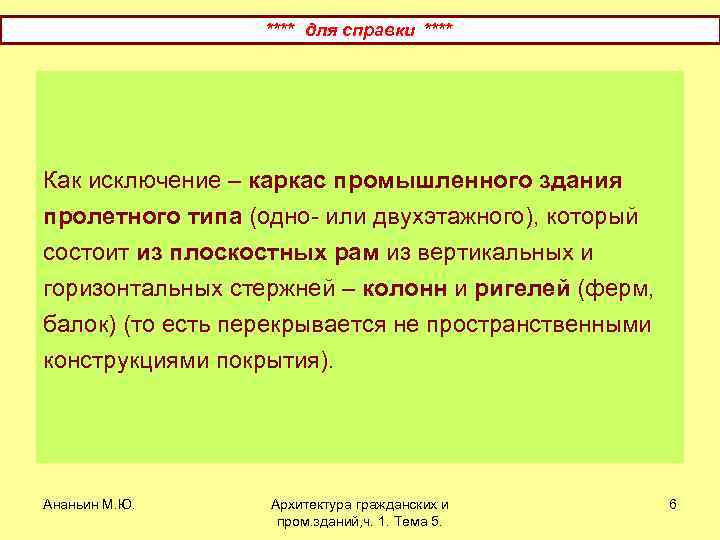

**** для справки **** Как исключение – каркас промышленного здания пролетного типа (одно- или двухэтажного), который состоит из плоскостных рам из вертикальных и горизонтальных стержней – колонн и ригелей (ферм, балок) (то есть перекрывается не пространственными конструкциями покрытия). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 6

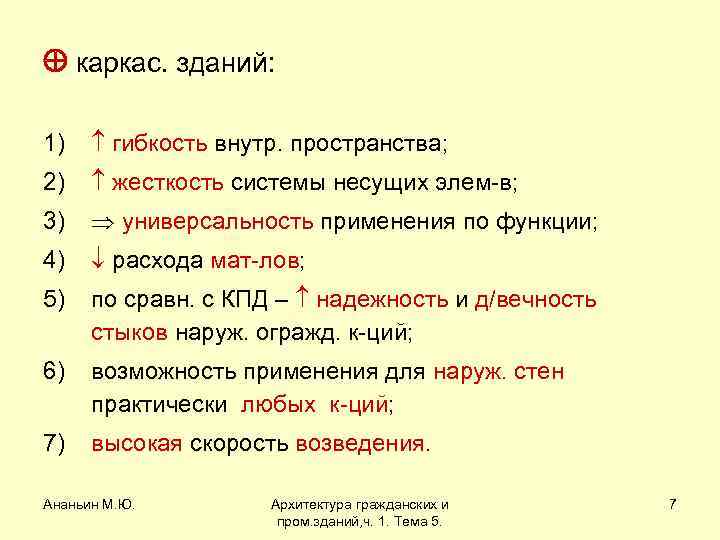

каркас. зданий: 1) гибкость внутр. пространства; 2) жесткость системы несущих элем-в; 3) универсальность применения по функции; 4) расхода мат-лов; 5) по сравн. с КПД – надежность и д/вечность стыков наруж. огражд. к-ций; 6) возможность применения для наруж. стен практически любых к-ций; 7) высокая скорость возведения. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 7

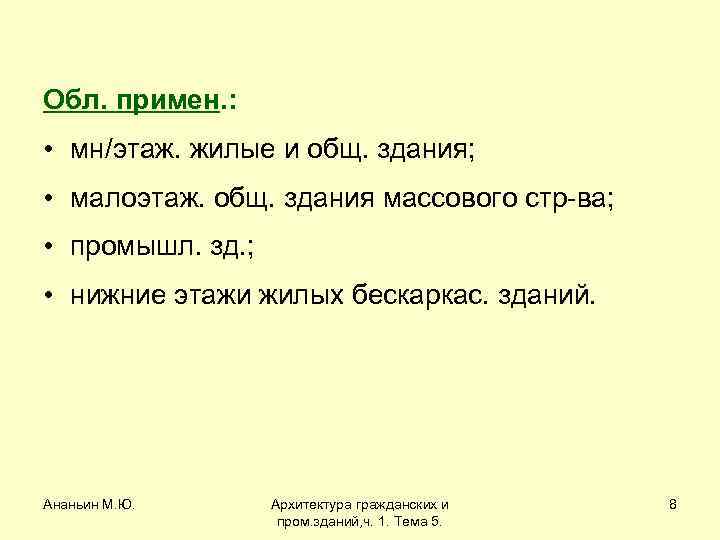

Обл. примен. : • мн/этаж. жилые и общ. здания; • малоэтаж. общ. здания массового стр-ва; • промышл. зд. ; • нижние этажи жилых бескаркас. зданий. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 8

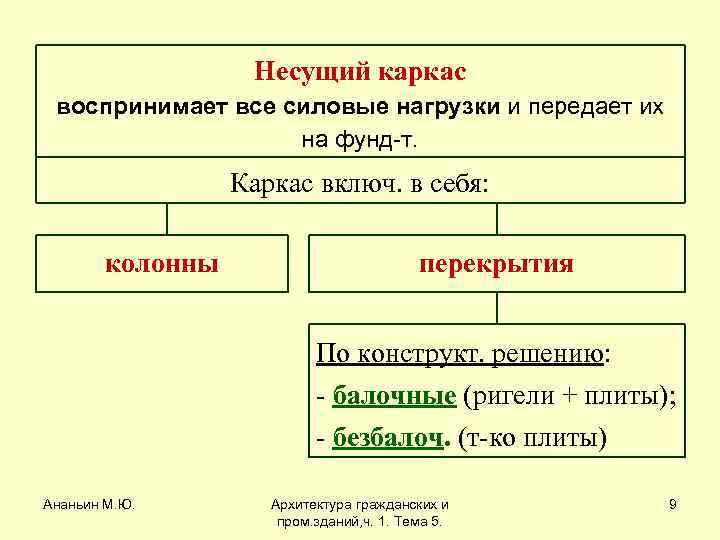

Несущий каркас воспринимает все силовые нагрузки и передает их на фунд-т. Каркас включ. в себя: колонны перекрытия По конструкт. решению: - балочные (ригели + плиты); - безбалоч. (т-ко плиты) Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 9

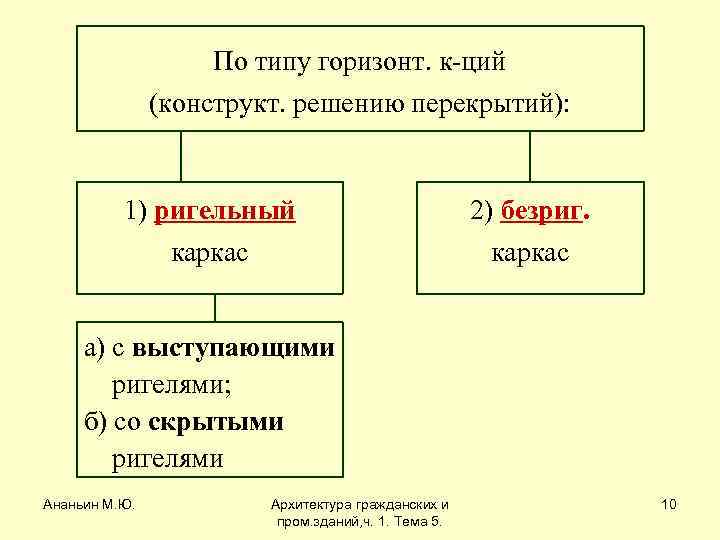

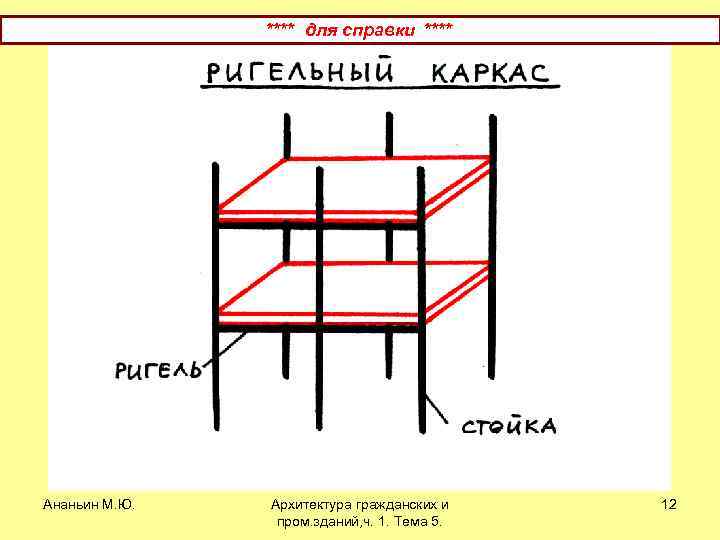

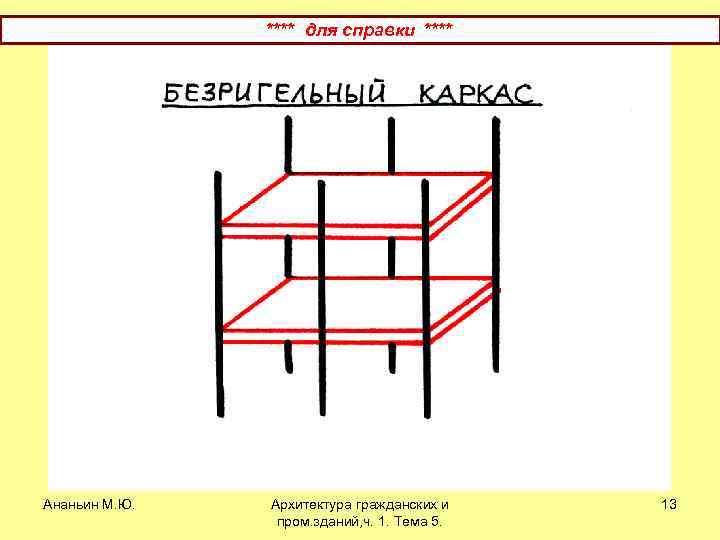

По типу горизонт. к-ций (конструкт. решению перекрытий): 1) ригельный 2) безриг. каркас а) с выступающими ригелями; б) со скрытыми ригелями Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 10

1 а) 2) 1 б) Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 11

**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 12

**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 13

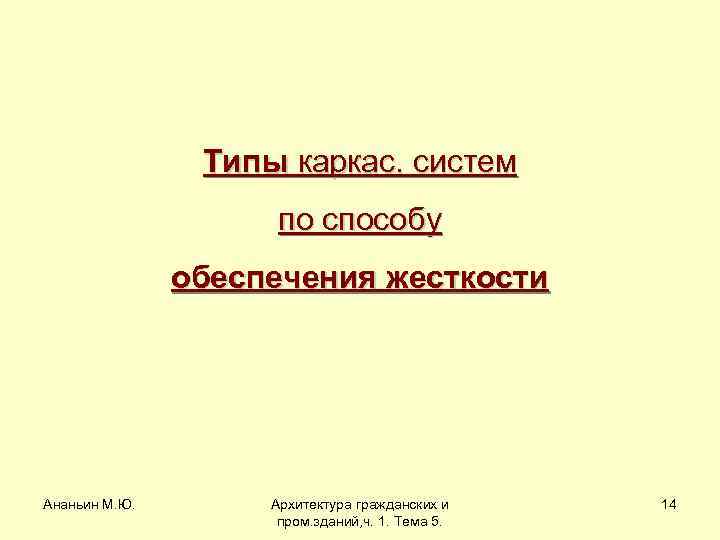

Типы каркас. систем по способу обеспечения жесткости Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 14

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 15

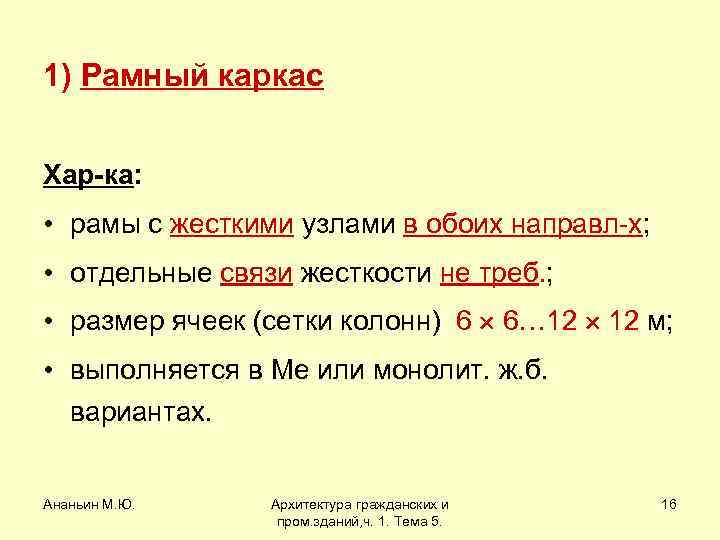

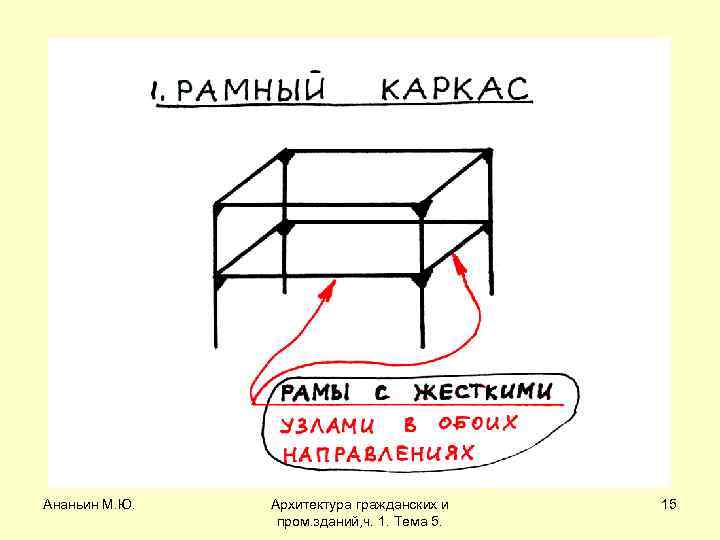

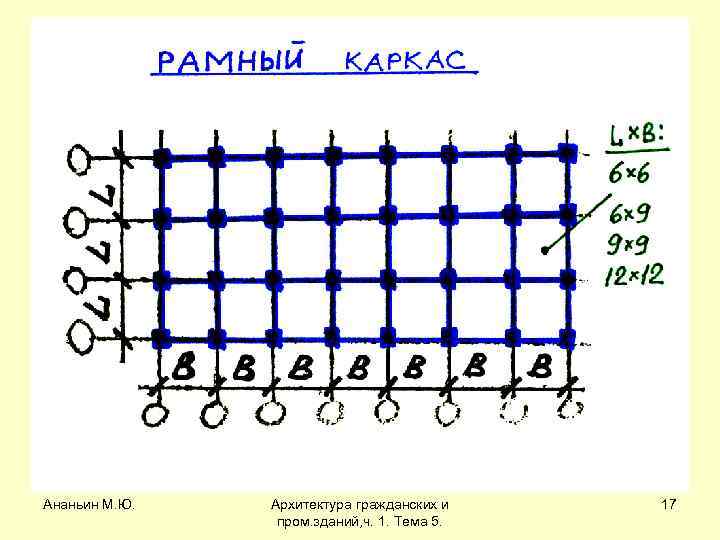

1) Рамный каркас Хар-ка: • рамы с жесткими узлами в обоих направл-х; • отдельные связи жесткости не треб. ; • размер ячеек (сетки колонн) 6 6… 12 м; • выполняется в Ме или монолит. ж. б. вариантах. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 16

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 17

: • самая высокая жесткость к-ций; • высокая гибкость внутр. простр-ва. Θ: • высокая трудоемкость возвед. (в ж. б. ); • наличие «мокрых процессов» в ж. б. варианте; • наличие сварки на монтаже. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 18

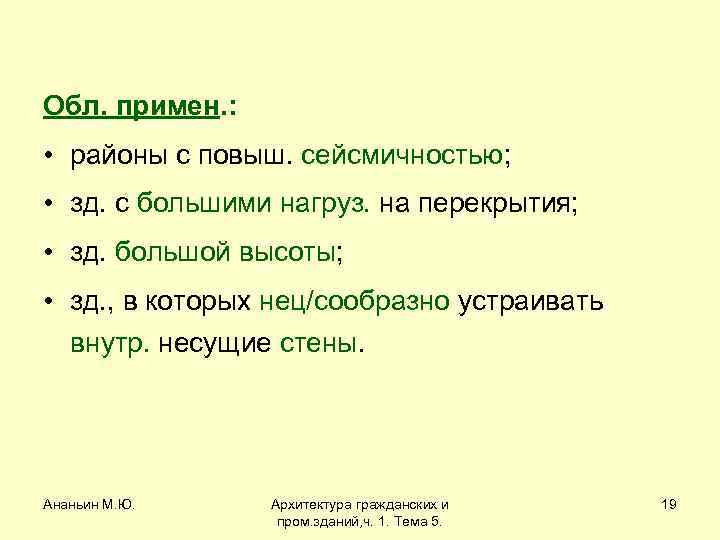

Обл. примен. : • районы с повыш. сейсмичностью; • зд. с большими нагруз. на перекрытия; • зд. большой высоты; • зд. , в которых нец/сообразно устраивать внутр. несущие стены. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 19

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 20

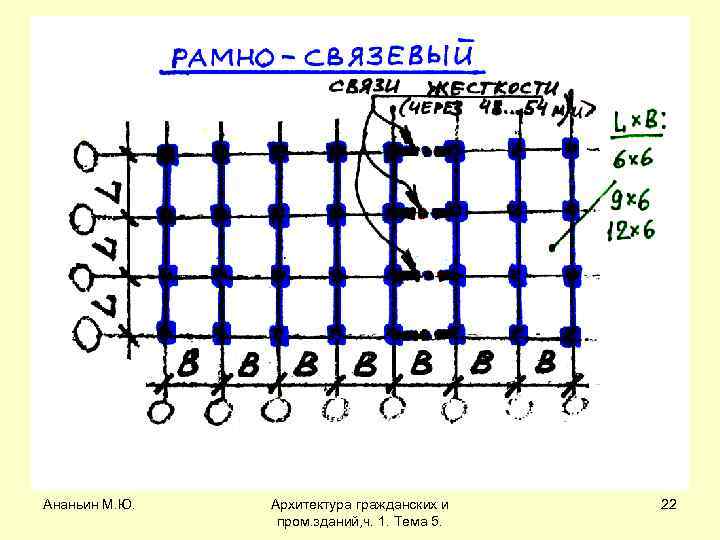

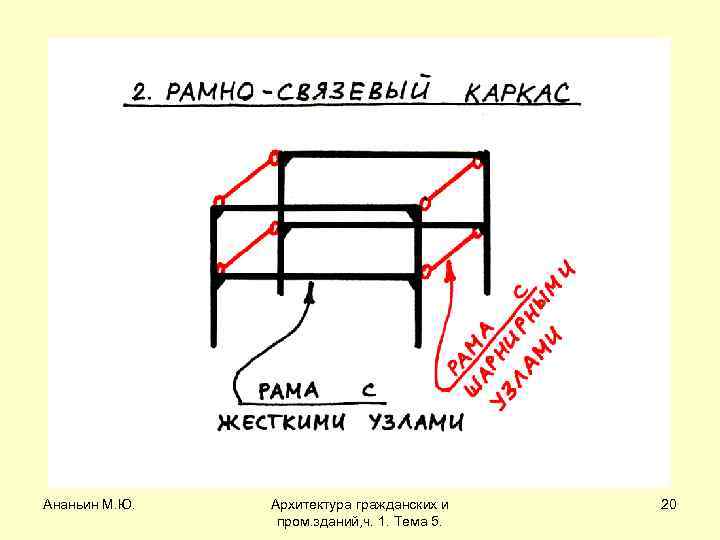

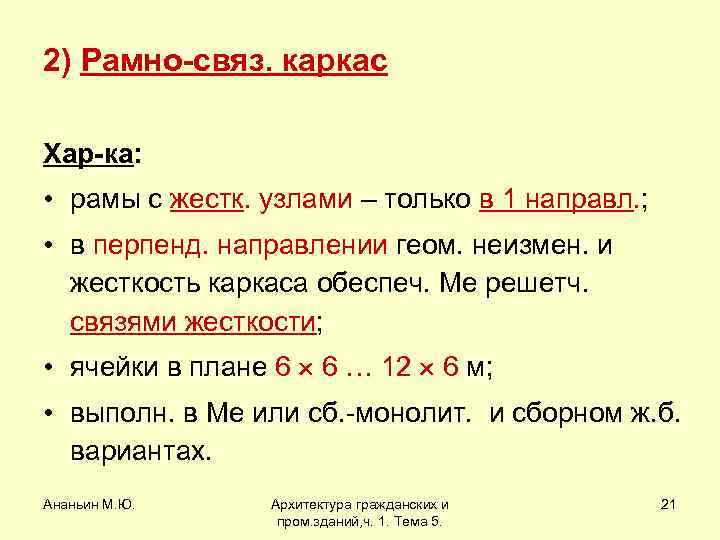

2) Рамно-связ. каркас Хар-ка: • рамы с жестк. узлами – только в 1 направл. ; • в перпенд. направлении геом. неизмен. и жесткость каркаса обеспеч. Ме решетч. связями жесткости; • ячейки в плане 6 6 … 12 6 м; • выполн. в Ме или сб. -монолит. и сборном ж. б. вариантах. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 21

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 22

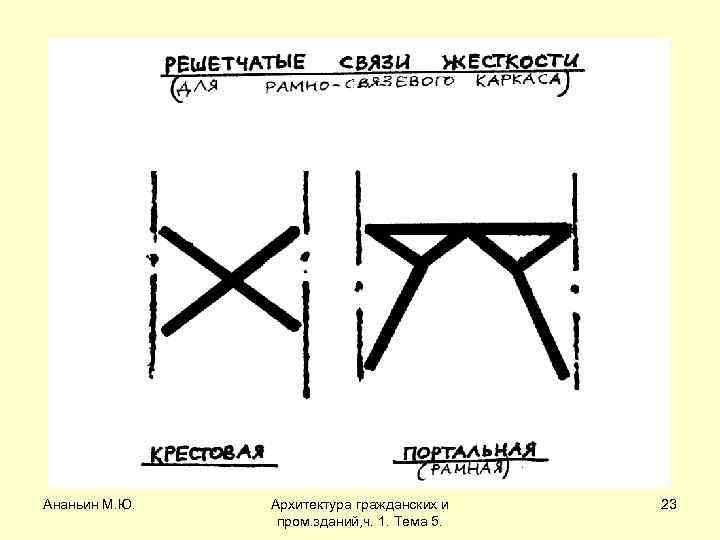

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 23

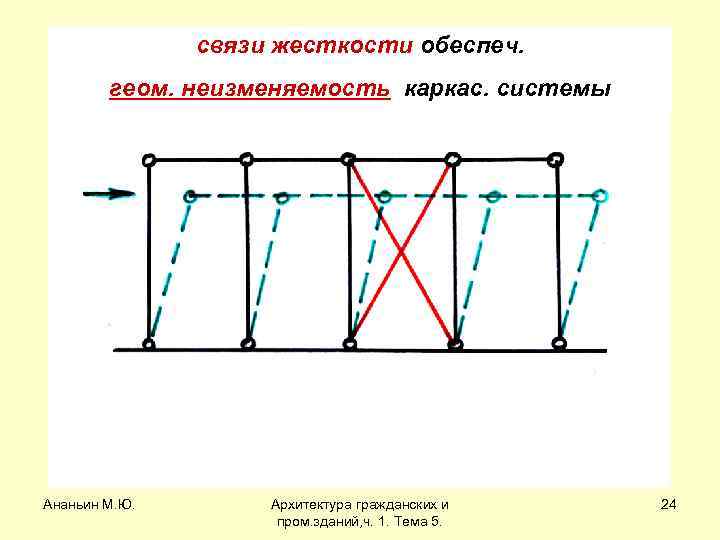

связи жесткости обеспеч. геом. неизменяемость каркас. системы Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 24

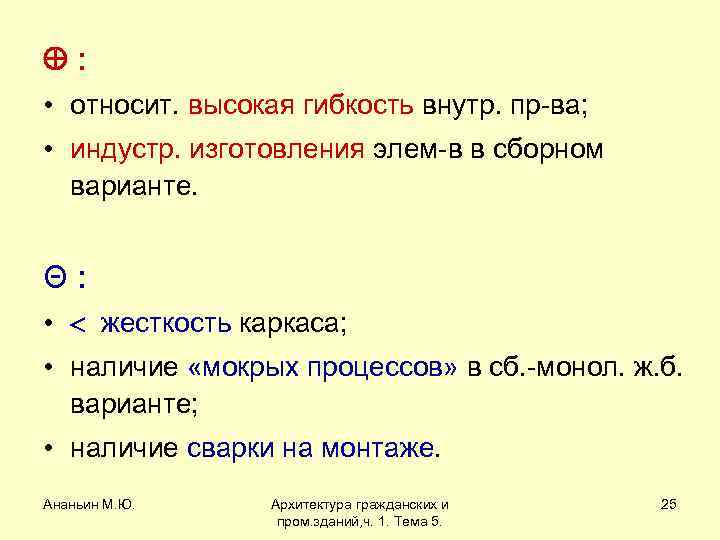

: • относит. высокая гибкость внутр. пр-ва; • индустр. изготовления элем-в в сборном варианте. Θ: • жесткость каркаса; • наличие «мокрых процессов» в сб. -монол. ж. б. варианте; • наличие сварки на монтаже. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 25

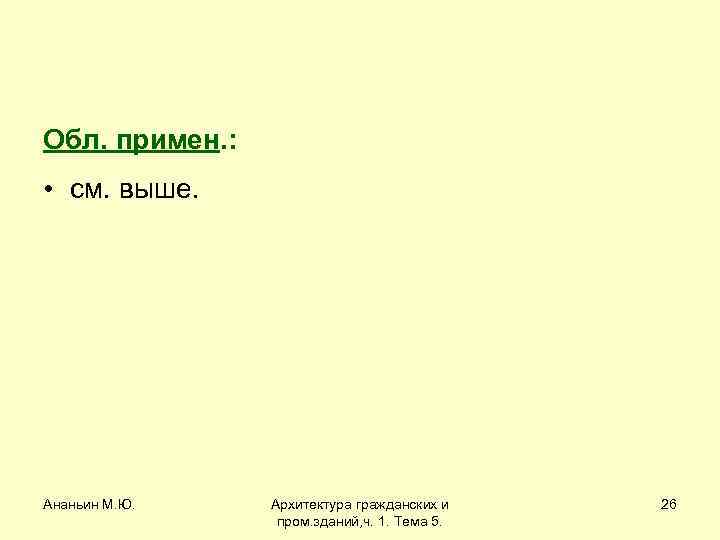

Обл. примен. : • см. выше. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 26

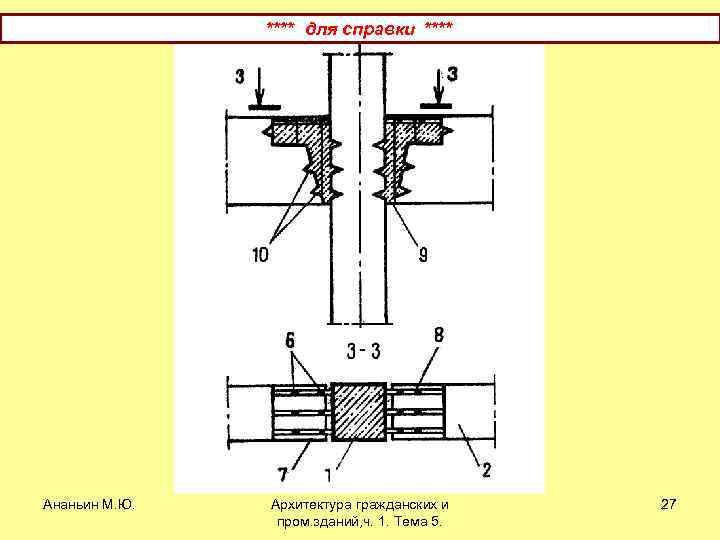

**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 27

**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 28

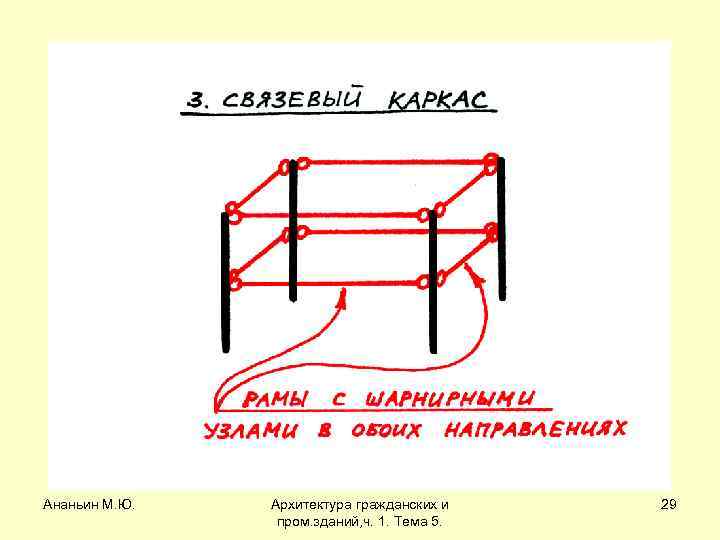

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 29

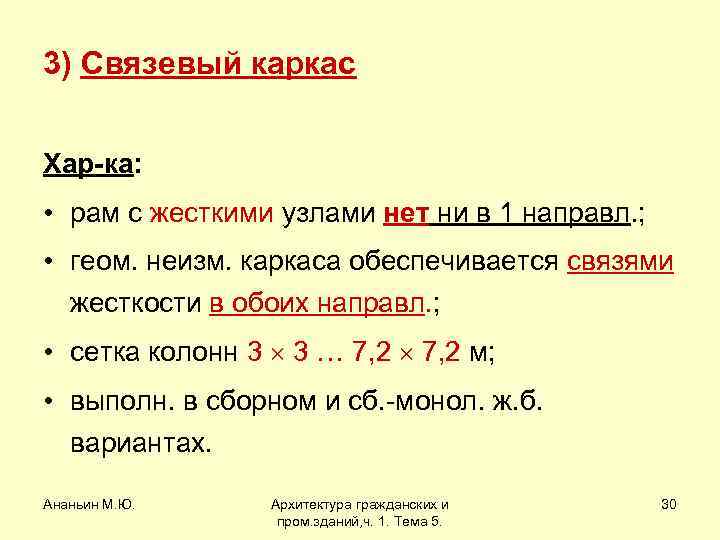

3) Связевый каркас Хар-ка: • рам с жесткими узлами нет ни в 1 направл. ; • геом. неизм. каркаса обеспечивается связями жесткости в обоих направл. ; • сетка колонн 3 3 … 7, 2 м; • выполн. в сборном и сб. -монол. ж. б. вариантах. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 30

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 31

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 32

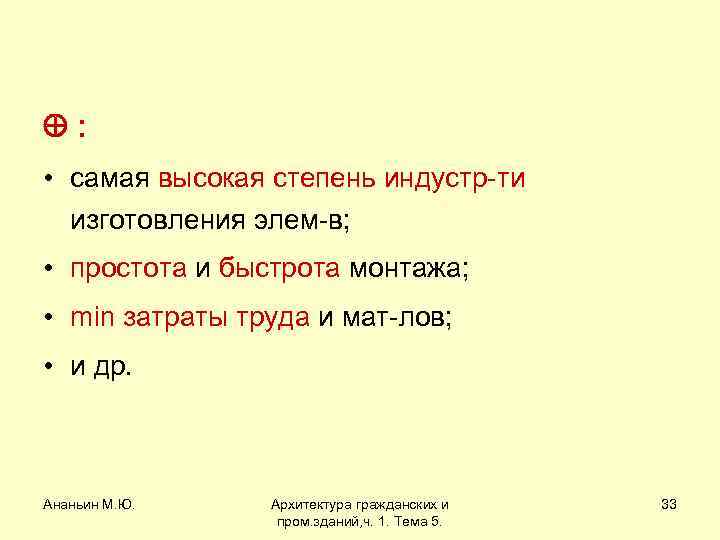

: • самая высокая степень индустр-ти изготовления элем-в; • простота и быстрота монтажа; • min затраты труда и мат-лов; • и др. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 33

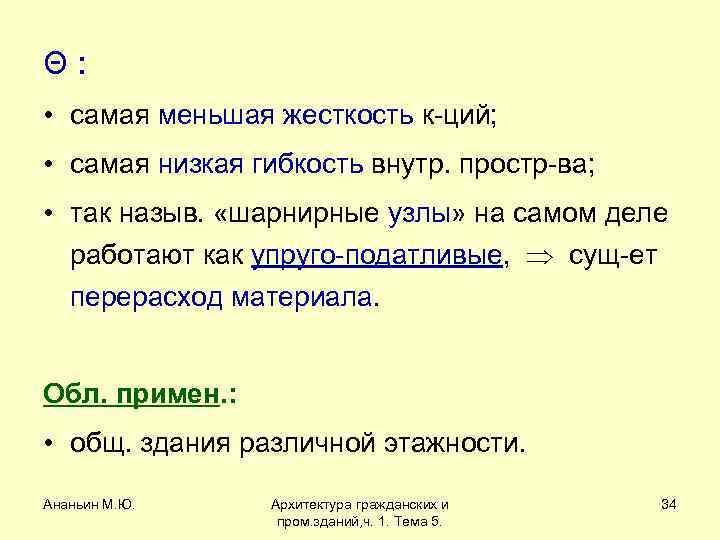

Θ: • самая меньшая жесткость к-ций; • самая низкая гибкость внутр. простр-ва; • так назыв. «шарнирные узлы» на самом деле работают как упруго-податливые, сущ-ет перерасход материала. Обл. примен. : • общ. здания различной этажности. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 34

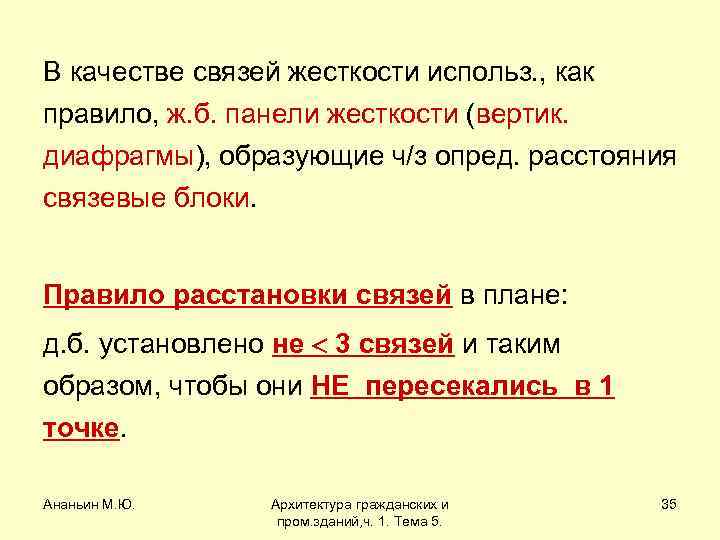

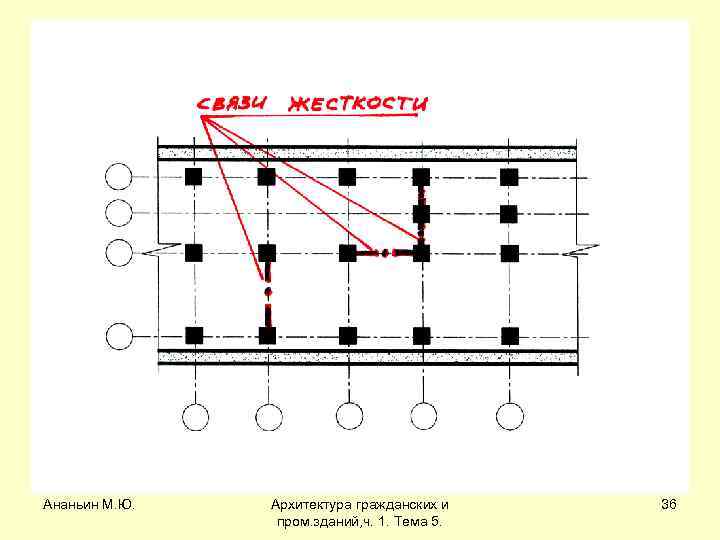

В качестве связей жесткости использ. , как правило, ж. б. панели жесткости (вертик. диафрагмы), образующие ч/з опред. расстояния связевые блоки. Правило расстановки связей в плане: д. б. установлено не 3 связей и таким образом, чтобы они НЕ пересекались в 1 точке. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 35

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 36

**** для справки **** связевый блок Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 37

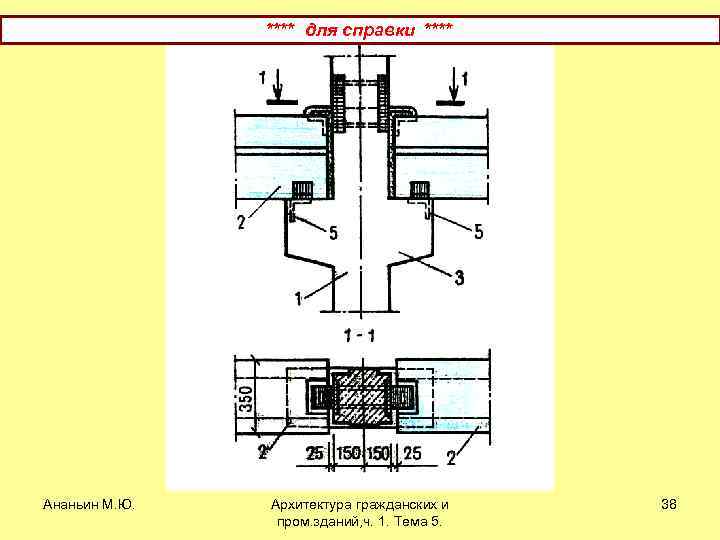

**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 38

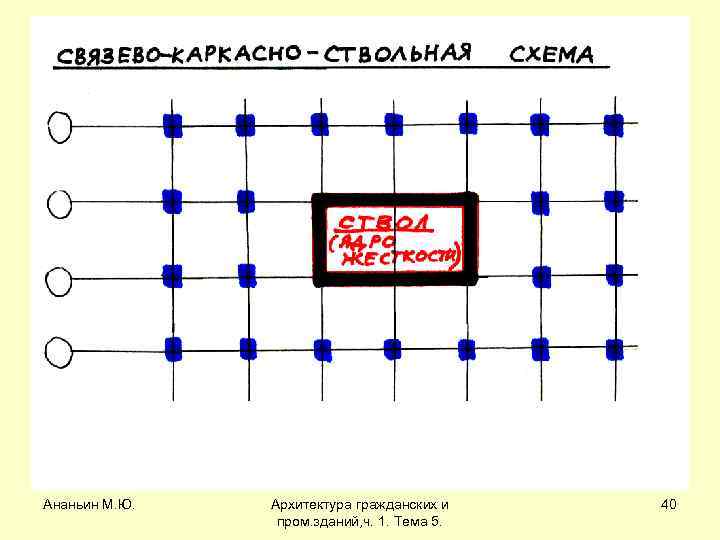

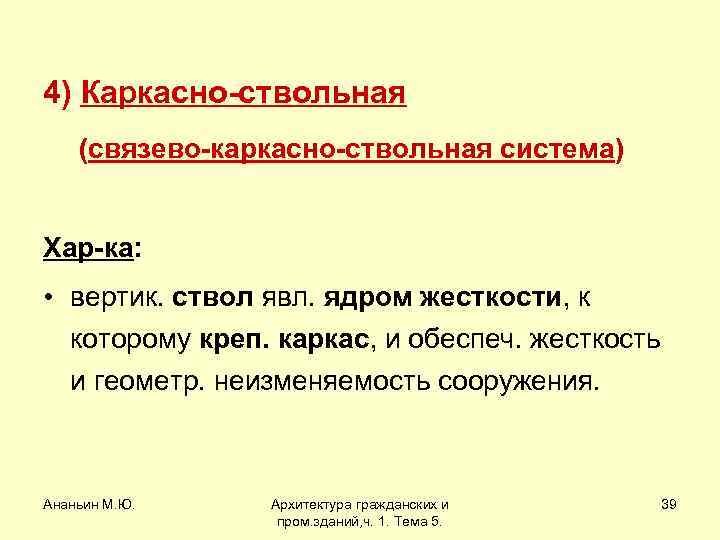

4) Каркасно-ствольная (связево-каркасно-ствольная система) Хар-ка: • вертик. ствол явл. ядром жесткости, к которому креп. каркас, и обеспеч. жесткость и геометр. неизменяемость сооружения. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 39

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 40

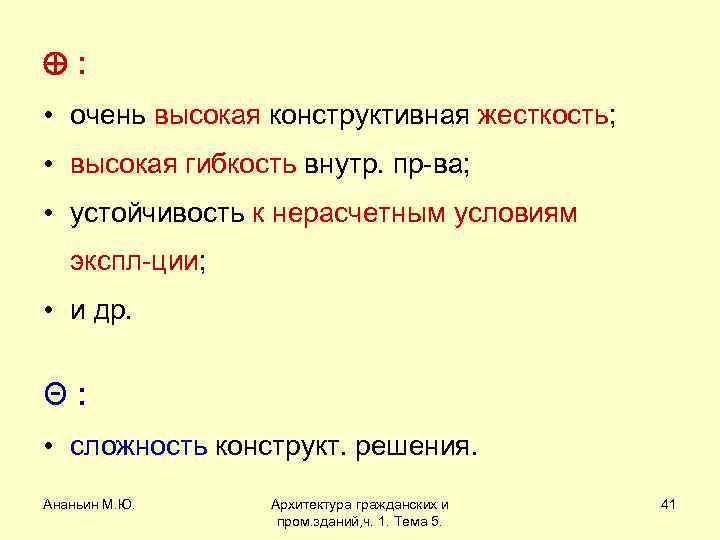

: • очень высокая конструктивная жесткость; • высокая гибкость внутр. пр-ва; • устойчивость к нерасчетным условиям экспл-ции; • и др. Θ: • сложность конструкт. решения. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 41

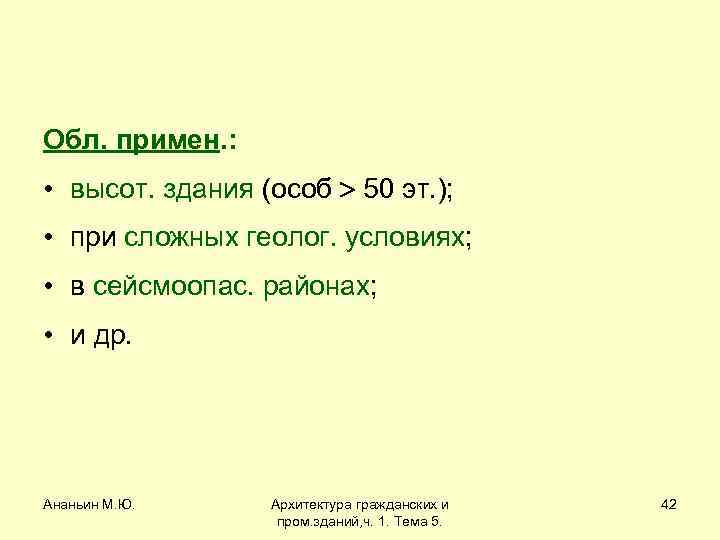

Обл. примен. : • высот. здания (особ 50 эт. ); • при сложных геолог. условиях; • в сейсмоопас. районах; • и др. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 5. 42
